Smart integrering av Reduxi med FOX ESS G-Max C&I Hybridväxelriktare sänker kostnaderna med upp till 70 % via Modbus TCP/IP
1. Fysisk anslutning
En symbolisk bild av hela anslutningen från Reduxi-styrenheten till växelriktaren visas nedan:
2. Kommunikationsinställningar för FOX ESS G-Max
Med Fox ESS G-Max måste IP-adressen konfigureras statiskt och fjärrkontrollen måste också aktiveras.
Inställningarna kan göras direkt på gränssnittet.
2.1 Ställa in IP-adressen
Observera att IP-adressen måste ställas in på statisk.
- På huvudsidan trycker du på knappen Meny i det övre högra hörnet och väljer sedan nätverksinställningar.
- I följande meny anger du inställningarna enligt ditt lokala nätverk och bekräftar dem.
- Återgå till startsidan.
2.2 Aktivera fjärrkontroll
- På huvudsidan kan du ställa in kontrolltypen i det övre vänstra fältet.
- Aktivera knappen "fjärrkontroll" på den centrala terminalfliken.
Nu kan du gå vidare till nästa steg.
3. Lägg till FOX ESS G-MAX C&I till Reduxi-systemet
När du har anslutit Reduxi och FOX ESS G-Max kan du registrera den som en ny enhet (Fox ESS G-Max).
3.1 Lägg till enhet (Fox ESS G-Max)
Logga först in på den lokala Reduxi-konfiguratorn och lägg till en ny enhet genom att klicka på knappen "Lägg till enhet".

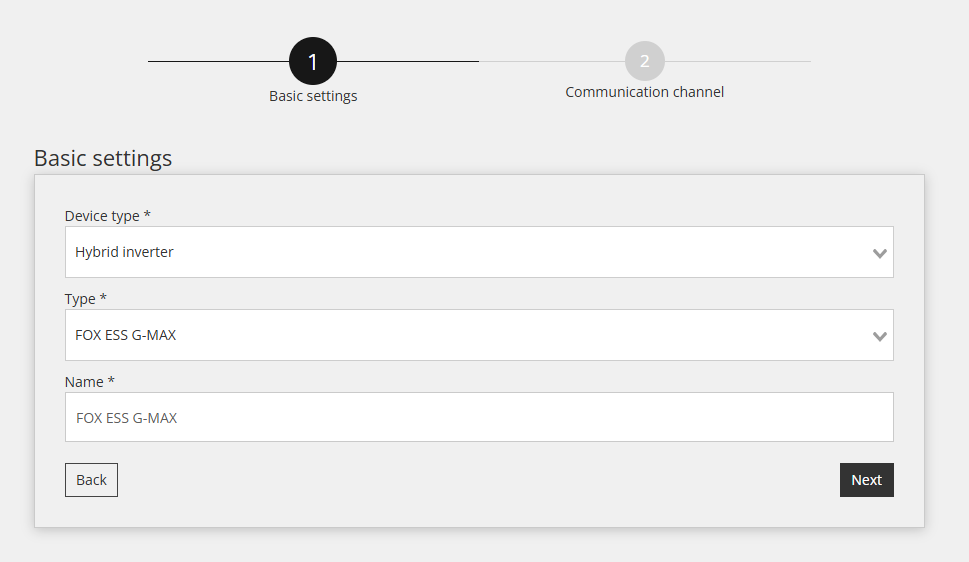

3.2 Välj FOX ESS G-Max
Inom det första steget definieras grundläggande inställningar:
- Välj Enhetstyp: Hybridväxelriktare,
- Välj Typ: FOX ESS G-Max,
- Namnge enheten som du vill som ett exempel: FOX ESS G-Max
3.3 Enhetskonfiguration för kommunikationskanal
Det andra steget innebär att konfigurera kommunikationskanalen, vilket är viktigt för korrekt Modbus TCP/IP-kommunikation. I det här steget upprättas kommunikationslänken mellan Reduxi-styrenheten och Fox ESS G-Max-växelriktaren.
Inställningar för kommunikationskanalen visas nedan:
- Anslutning: TCP/IP
- IP: Ange IP-adressen till Fox ESS G-Max
- Port: 502
- Modbus-enhets-ID: Detta är samma ID som ställts in på växelriktaren (som standard 1)
- Växelriktarens märkeffekt: Ska anges enligt växelriktaren (som exempel 100 kW)
3.4 Testa kommunikation
Nedanför alla fält i kommunikationskanalen som nämns i föregående steg finns en knapp "Testa kommunikation".
Den här knappen används för att verifiera om Modbus TCP/IP-anslutningen mellan enheterna fungerar korrekt.
Lyckat svar (exempel):
Misslyckat svar (exempel):
3.5 Avläsningar från enheten
Det här avsnittet visar hur du kontrollerar enhetens uppmätta värden och om den kommunicerar korrekt. Detta kan göras under "Enheter /FOX ESS G-Max /Senaste mätning."
För avancerad styrning, integrera enheten i optimeringslägena för Reduxi-systemet. Under Enheter /FOX ESS G-Max i Reduxi-konfiguratorn måste kontrolltypen ställas in på AUTO så att kommandon för strategin påverkar batteriet.
För att uppnå maximal flexibilitet och minskning av energikostnaderna med avseende på dynamiska priser och dynamiska taxor, följ instruktionerna om hur du definierar strategi på den här länken: Strategier för Reduxi-styrenhet.
Efter att ha lagt till enheten kan den övervakas och styras via Reduxi-applikationen.
