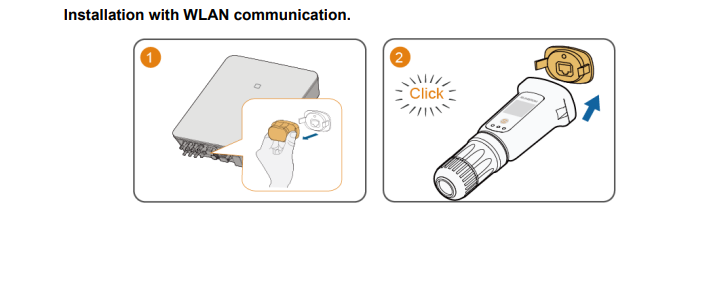

Diagram med rubriken Installation with WLAN communication. Två numrerade paneler. Panel 1: en hand håller en orange donglendel mot undersidan av en väggmonterad växelriktare (vit låda med kontakter nedtill), en blå pil visar insättningsriktningen. Panel 2: den vita donglen med en rund gängad kontakt och en liten indikatorpanel; ett orange lock ovanför den med ordet Click och en blå pil som pekar uppåt.

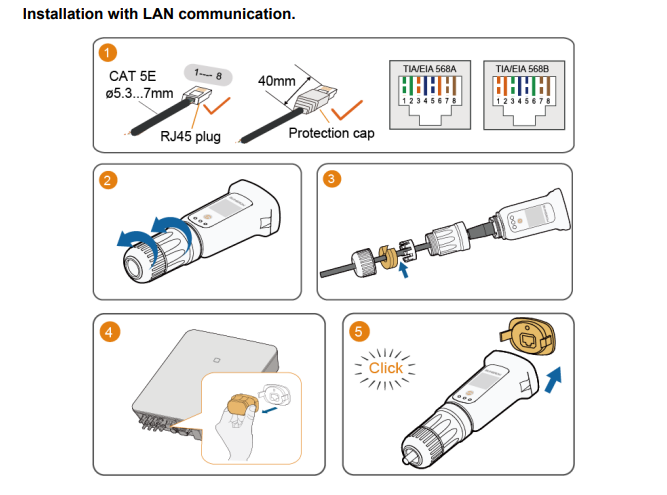

Diagram med rubriken Installation with LAN communication, fem numrerade steg. Steg 1: kabel märkt CAT 5E, diameter 5.3...7mm; en RJ45-kontakt; en avisolerad längd på 40mm med ett Protection cap på kabeln; två små kopplingstabeller märkta TIA/EIA 568A och TIA/EIA 568B med pinnar 1 2 3 4 5 6 7 8 och färgade ledare; bockar markerar de korrekta delarna. Steg 2: den vita donglen med en gängad kontakt, en blå böjd pil visar hur kontaktmuttern skruvas. Steg 3: kabeldelarna (mutter, tätning, skyddslock) trycks på kabeln och skjuts mot donglen, blå pil. Steg 4: en hand håller den orange delen mot undersidan av växelriktaren. Steg 5: den monterade donglen med ett orange lock, ordet Click och en blå pil som pekar uppåt.

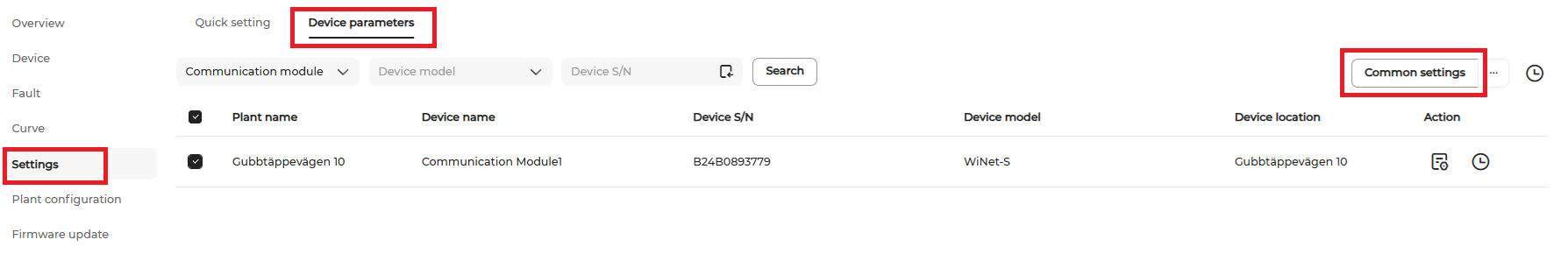

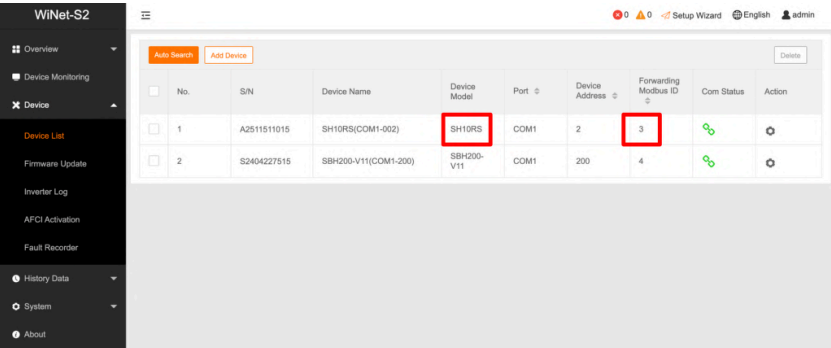

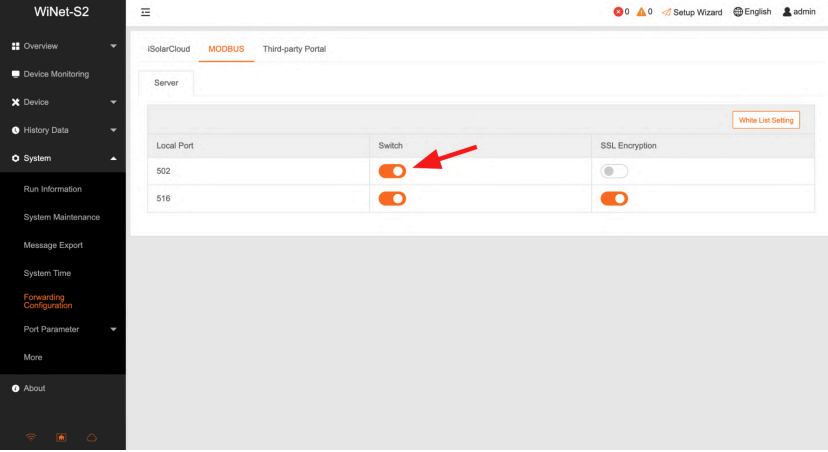

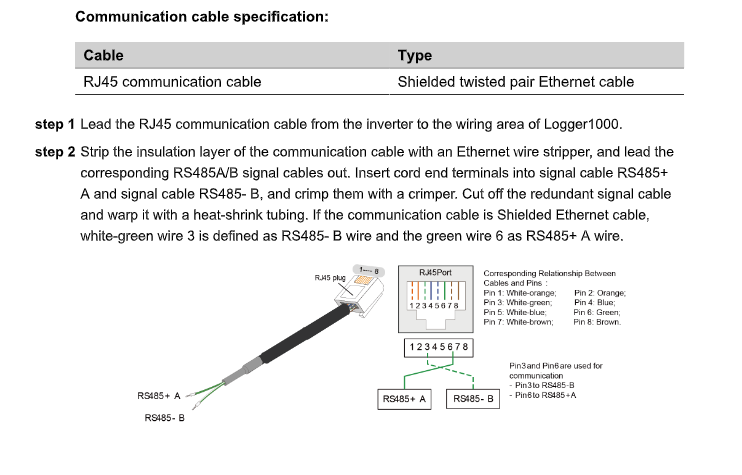

Bild med rubriken Communication cable specification med en tabell: Cable: RJ45 communication cable; Type: Shielded twisted pair Ethernet cable. Text: steg 1 Dra RJ45-kommunikationskabeln från växelriktaren till kopplingsområdet på Logger1000. steg 2 Avlägsna kabelns isolering med en avisoleringstång för Ethernetkabel och för ut motsvarande signalledare för RS485A/B. Sätt ändhylsor på signalledaren RS485+ A och signalledaren RS485- B och kläm fast dem med en krimptång. Kapa överflödig signalledare och linda den med krympslang. Om kommunikationskabeln är en skärmad Ethernetkabel definieras den vitgröna ledaren 3 som RS485- B-ledare och den gröna ledaren 6 som RS485+ A-ledare. Under: en teckning av en RJ45-kontakt på en svart kabel med två tunna ledare märkta RS485+ A och RS485- B; ett pindiagram för RJ45 Port numrerat 12345678 med en lista över pinnfärger (Pin 1 White-orange; Pin 2 Orange; Pin 3 White-green; Pin 4 Blue; Pin 5 White-blue; Pin 6 Green; Pin 7 White-brown; Pin 8 Brown); rutorna RS485+ A och RS485- B; en liten anmärkning om att pinnarna som används för kommunikation är Pin 3 till RS485-B och Pin 6 till RS485-A (litet tryck).

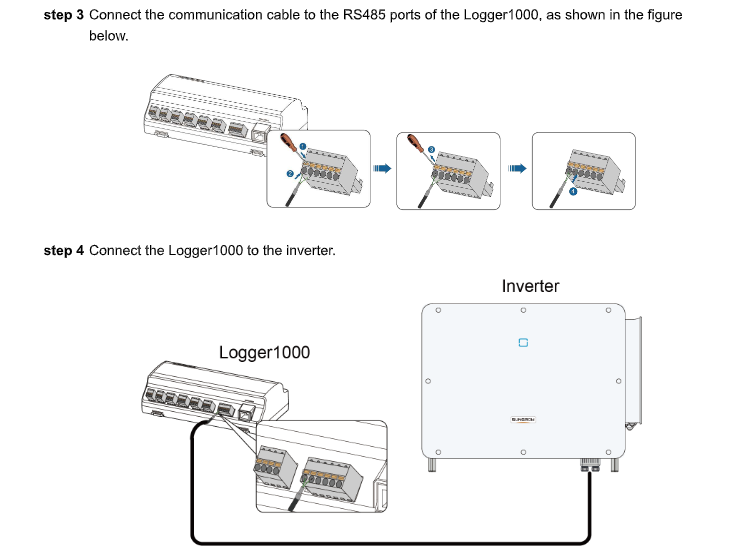

Bild med två instruktionssteg ur en tillverkarguide. Steg 3: texten Connect the communication cable to the RS485 ports of the Logger1000, as shown in the figure below. Under den tre teckningar från vänster till höger förbundna med blå pilar: en Logger1000 för DIN-skena med ett plintblock och en skruvmejsel vid en plint, en närbild av plintblocket med ledaren isatt och skruvmejseln som drar åt (numrerade markörer 1 och 2), och plintblocket med de monterade ledarna. Steg 4: texten Connect the Logger1000 to the inverter. Teckning: en låda märkt Logger1000 till vänster med två avtagbara plintblock, en stor vit låda märkt Inverter till höger och en svart kabellinje som går från Logger1000:s plintblock runt undersidan till växelriktarens undersida.

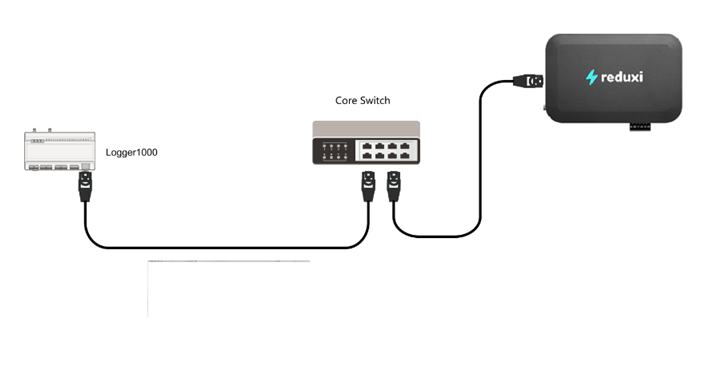

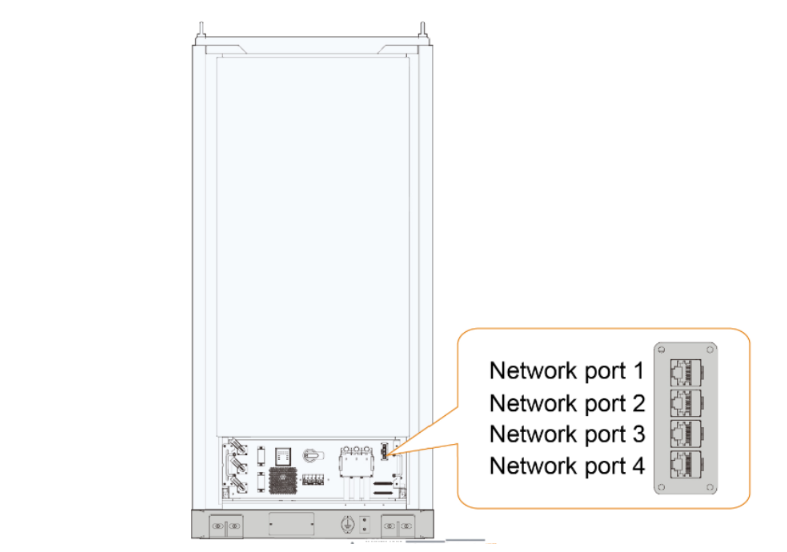

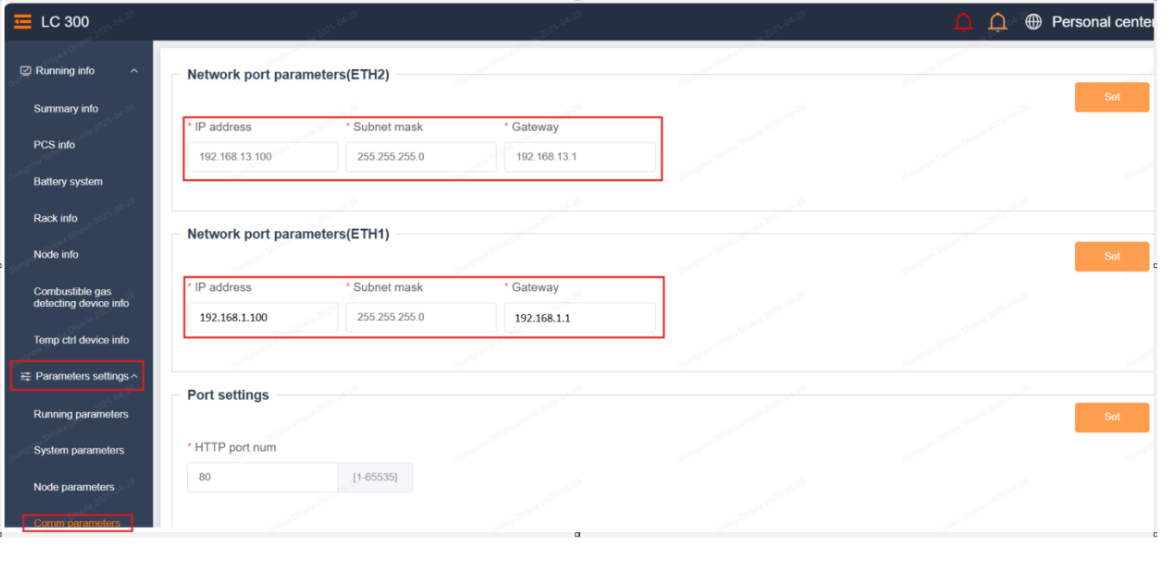

Skärmbild av webbgränssnittet för LC 300, sidan med nätverksparametrar. Vänstermeny: Running info (Summary info, PCS info, Battery system, Rack info, Combustible gas detecting device info, Temp ctrl device info), Parameters settings (markerad med en röd ruta; undermenyer Running parameters, System parameters, Node parameters och en röd-ramad post nedanför, delvis avklippt). Uppe till höger: Personal center. Avsnittet Network port parameters(ETH2) med en knapp Set: IP address, Subnet mask, Gateway i en röd ruta (subnätmasken ser ut att vara 255.255.255.0). Avsnittet Network port parameters(ETH1) med en knapp Set: IP address: 192.168.1.100; Subnet mask: 255.255.255.0; Gateway: 192.168.1.1 (i en röd ruta). Avsnittet Port settings med en knapp Set: HTTP port num: 80 (intervallet visas inom parentes).

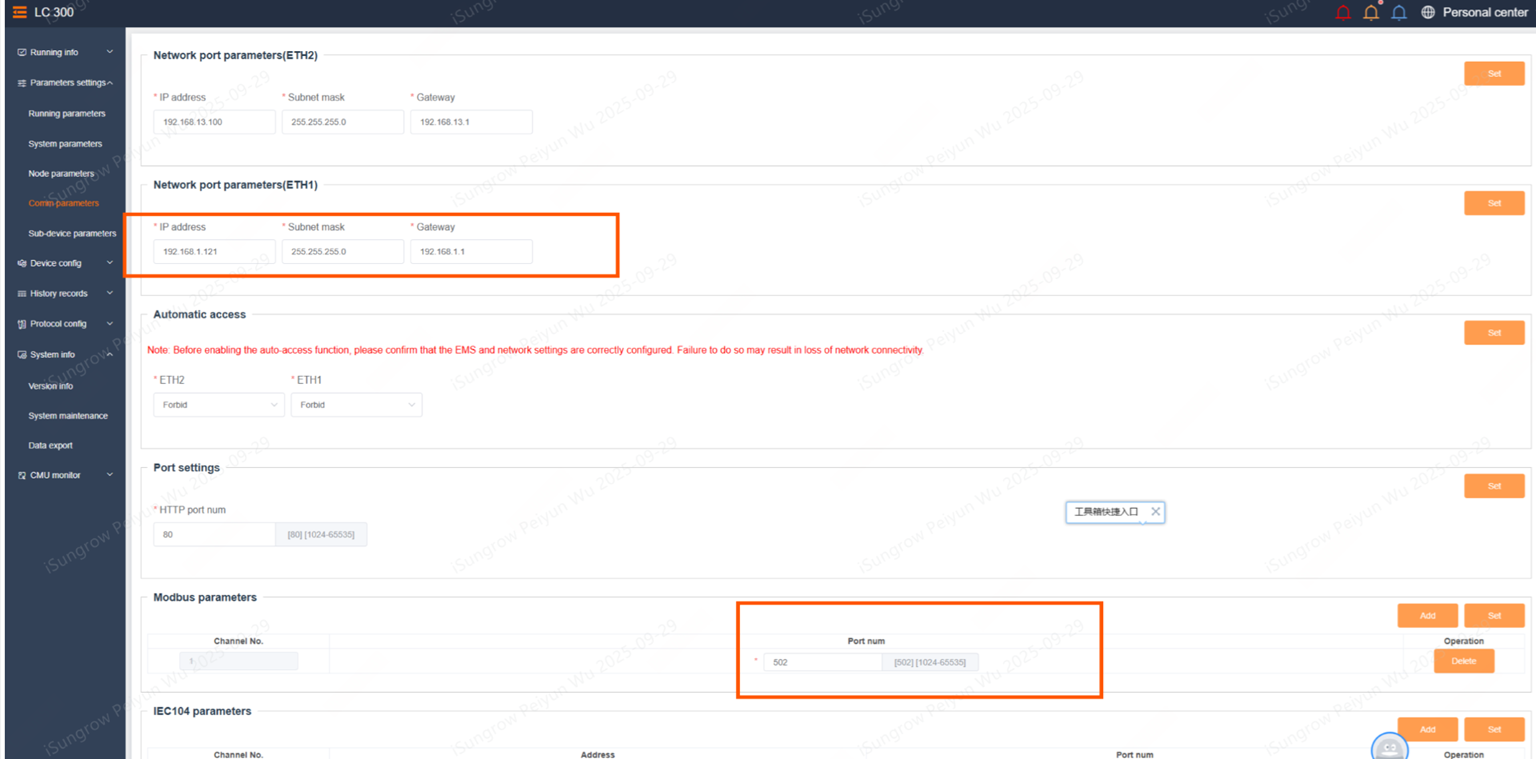

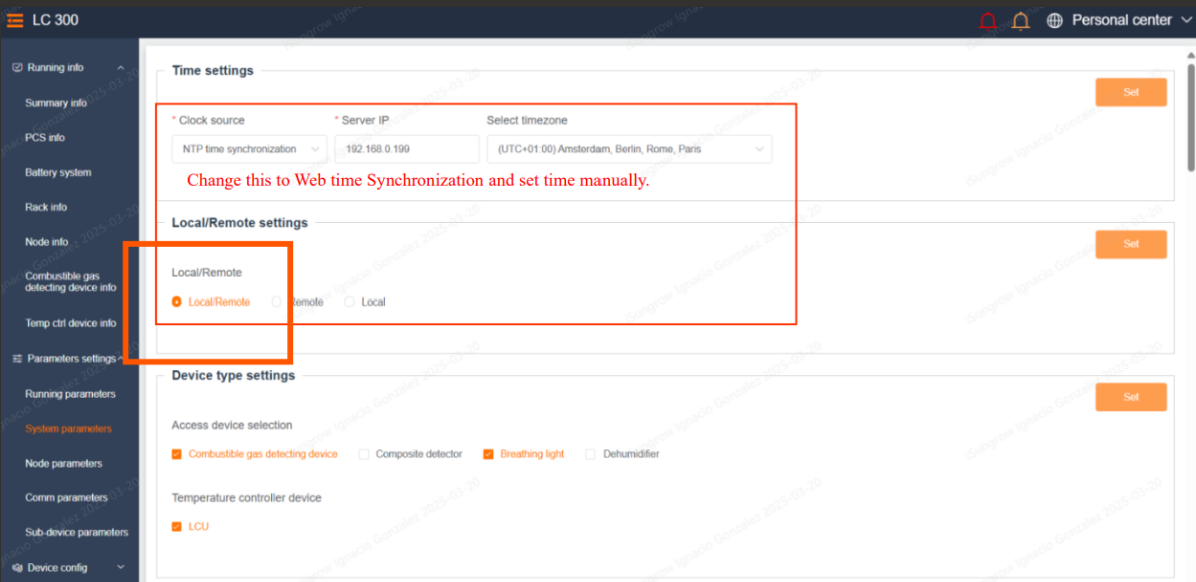

Skärmbild av webbgränssnittet för LC 300, sidan med kommunikationsparametrar (texten är mycket liten). Vänstermeny med Running info, Parameters settings (undermenyer, en markerad i orange), Device config, Protocol config, System info med flera. Uppe till höger: Personal center. Avsnitt uppifrån: Network port parameters(ETH2) med en knapp Set; Network port parameters(ETH1) med fälten IP address, Subnet mask, Gateway i en orange ruta; Automatic access med en röd anmärkning om att aktivera funktionen för automatisk åtkomst och två rullgardinsmenyer; Port settings med ett fält för portnummer och en rullgardinsmeny till höger; Modbus parameters med en tabell (kolumnerna omfattar Channel No, Port num, Operation) och fältet Port num i en orange ruta; under den ytterligare ett avsnitt (IEC104 parameters). Set-knapparna är orange i varje avsnitt.

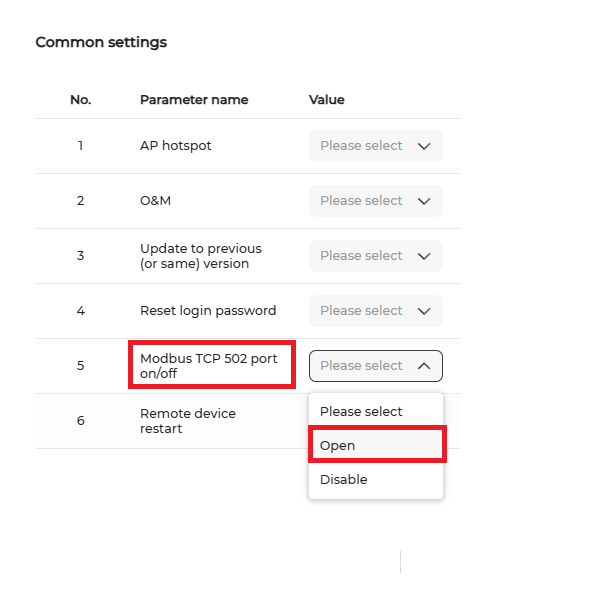

Skärmbild av tre skärmar i mobilappen Reduxi sida vid sida, med cyanfärgade rutor och nummermärken 2 till 4. Vänster skärm (instrumentpanel, mörkt tema): menyikon uppe till vänster markerad med en ruta och märke 2; logotypen 'reduxi'; flikarna 'Real time data' (aktiv) och 'Statistics'; pris 5.79 € och temperatur 3.2 °C; energiflödesdiagram med ett hus i mitten (-1.25 kW) och ikoner med värdena 69.0 W, 1.3 kW, 1.1 kW (röd ring), -165.0 W med 97 % (röd ring) och 0.0 W längst ned; flikarna 'Power' och 'Energy'; navigering längst ned: Dashboard, Diagnostics, Device control, Settings. Mellersta skärmen (sidomeny): logotypen 'reduxi', 'Number of locations: 1233', rubriken 'Reduxi device management', posterna '+ Add Reduxi location' och 'Reduxi devices' (markerad med en ruta och märke 3), sedan 'My profile' och 'About app'. Höger skärm (enhetssida): Back; bild av en svart Reduxi-styrenhet med två Ethernet-portar; status 'Connected'; kortet 'Update available': 'New update is available for your Reduxi device.' med knappen 'Download and install update'; kortet 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' med knappen 'Activate tunnel connection' (markerad med en ruta och märke 4); kortet 'Unit details' med fältet 'Unit ID'.

Skärmbild i två delar sida vid sida. Vänster del: skärm i mobilappen Reduxi på mörk bakgrund. Överst: knappen Back; bild av en svart Reduxi-styrenhet med två Ethernet-portar och ett plintblock; status 'Connected' med en Wi-Fi-ikon. Kortet 'Update available': 'New update is available for your Reduxi device.' med knappen 'Download and install update'. Kortet 'Connect to configurator' med en nyckelikon: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' och knappen 'Open configurator', markerad med en cyanfärgad ruta och nummermärke 5. Under: kortet 'Unit details' med fältet 'Unit ID' (värdet syns inte). Höger del: Reduxi Configurator öppnad i en webbläsare, markerad med en cyanfärgad ram och nummermärke 6. Överst: bakåtpil, 'Tunnel connection', uppdateringsikon. Sidofält till vänster med ikoner (blixt, chip, blixtsymbol, stapeldiagram, kugghjul). Sidan 'Home' med en grön länkikon. Grön notis: 'New patch available. Click here to apply.' med ett stäng-X. Tid 09:12:56. Energiflödesdiagram med ett hus i mitten (1.700 kW) och ikoner för nät (0.000 kW), sol (1.700 kW), batteri (grönt, 0.000 kW och 0.800 kW), en enhet till vänster (0.900 kW), elfordon och en laddare eller enhet längst ned. Etiketten 'Energy manager' längst ned.

Skärmbild av inloggningssidan till Reduxi Configurator i ett Chrome-fönster. Adressfältet visar 'Not secure' och 'reduxi.local'; adressfältet är markerat med en cyanfärgad ruta och en förstorad kopia av det (cyanfärgad ruta, texten 'Not secure reduxi.local') visas till vänster, förbunden med en cyanfärgad linje. Sidans bakgrund: en ljusgrå linjeteckning av ett hus med solpaneler (gröna), en laddbox, en växelriktare, en bil och en laddare. Uppe till vänster: logotypen 'reduxi configurator'. Inloggningsruta i mitten med rubriken 'Login', en språkväljare (engelsk flagga, 'English'), ett användarnamnsfält och ett lösenordsfält samt en mörk knapp 'Login'.

Skärmbild av webbgränssnittet i Reduxi Configurator efter inloggning, ljust tema. Uppe till vänster: logotypen 'reduxi configurator'. Rubrikfält: 'Home' till vänster, grön status 'Connected' uppe till höger. Vänster sidofält: utfällt avsnitt 'Devices' med en lista med poster, därefter hopfällda avsnitt 'Manager', 'Configuration' och 'Settings'. Huvudytan: energiflödesdiagram. Hus i mitten med en ring, värde 24.20 kW. Grid-ikon uppe till vänster, 24.20 kW (röd punkt på linjen). Solar-ikon uppe till höger, värde '-'. Ikon till vänster (batteri eller enhet), 6.700 kW (grön punkt på linjen). Ikoner till höger (batterilager och en enhet), värden '-'. EV charger-ikon nere till vänster, 31.00 kW. Ytterligare en enhetsikon nere till höger. Etiketten 'Energy manager' under huset.

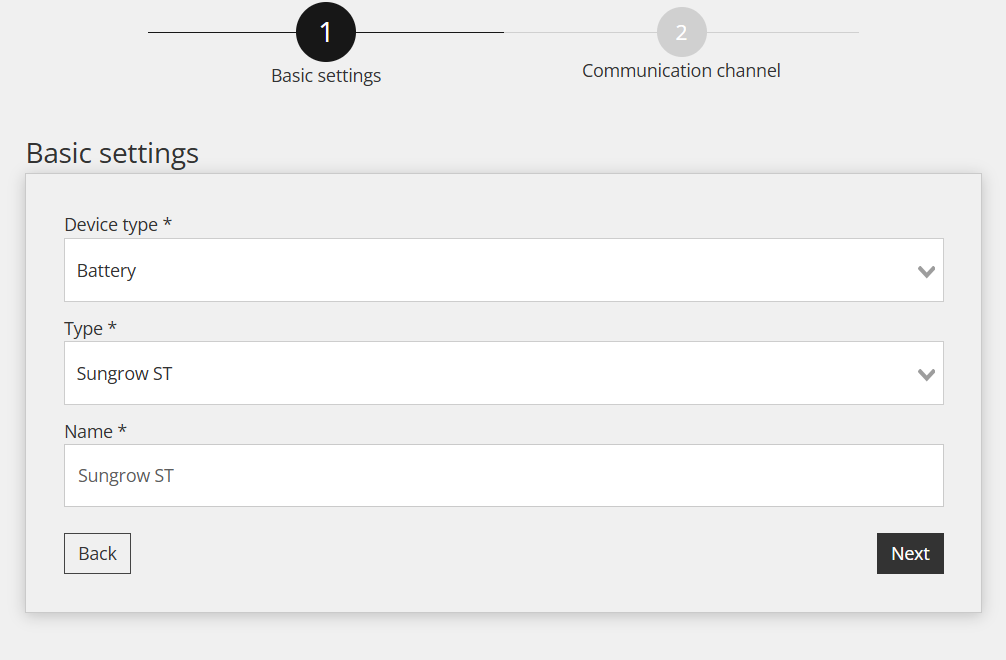

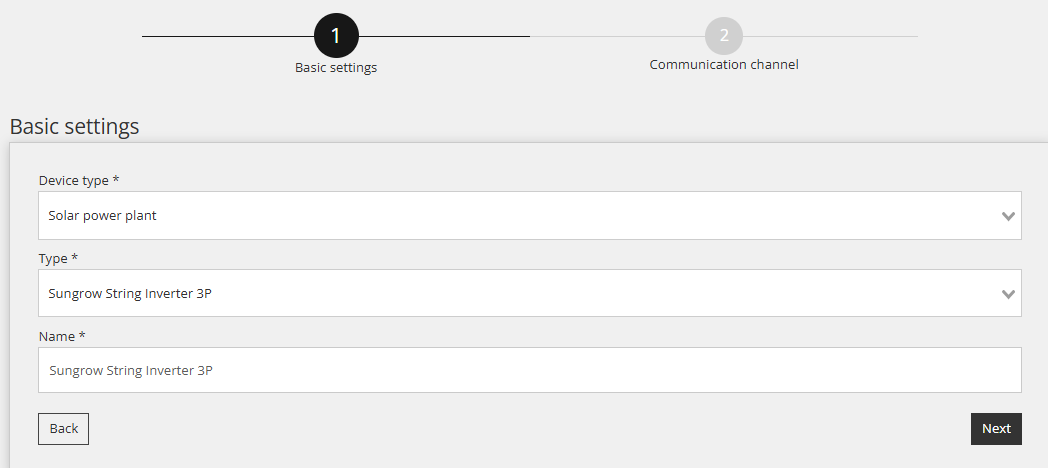

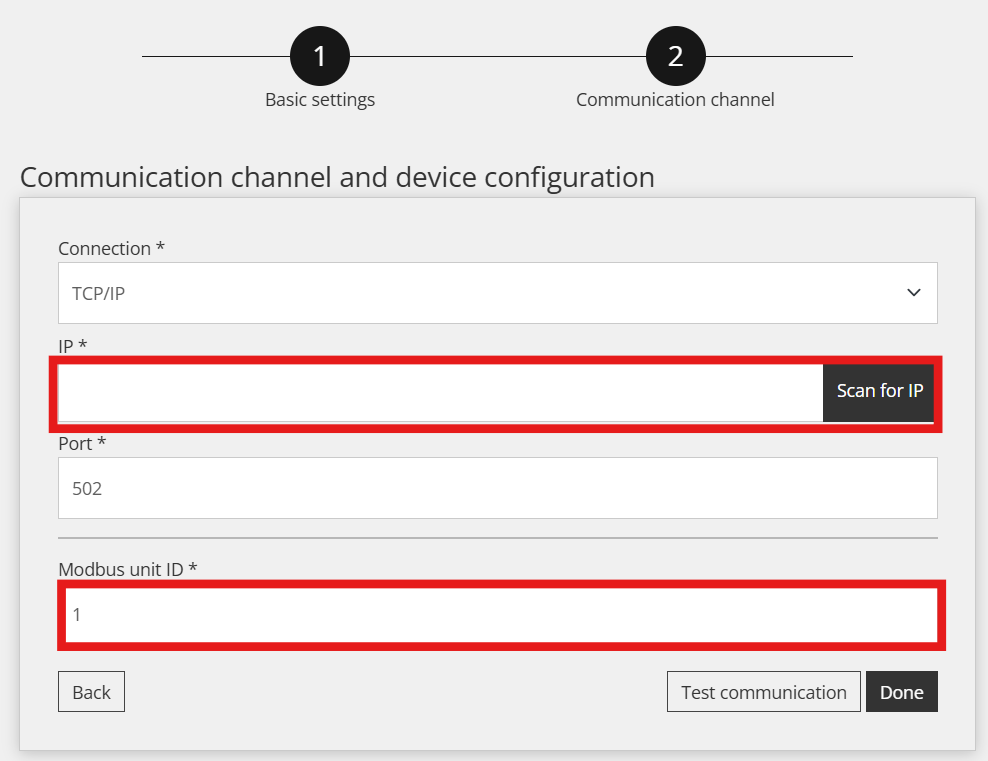

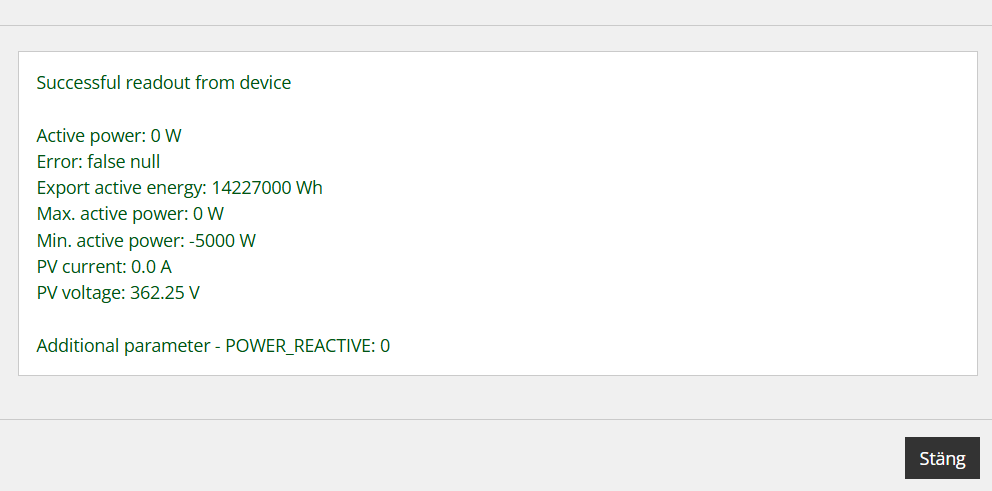

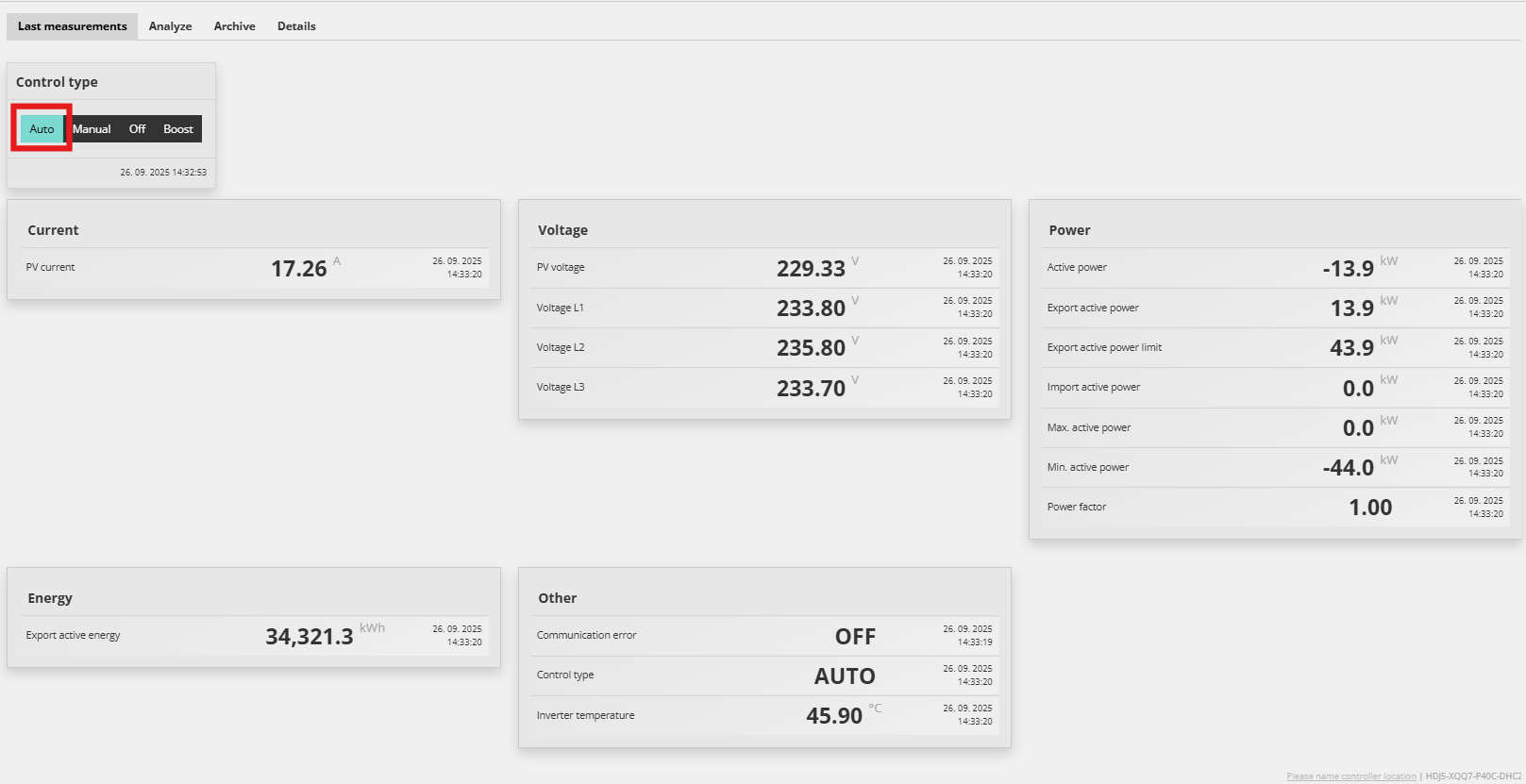

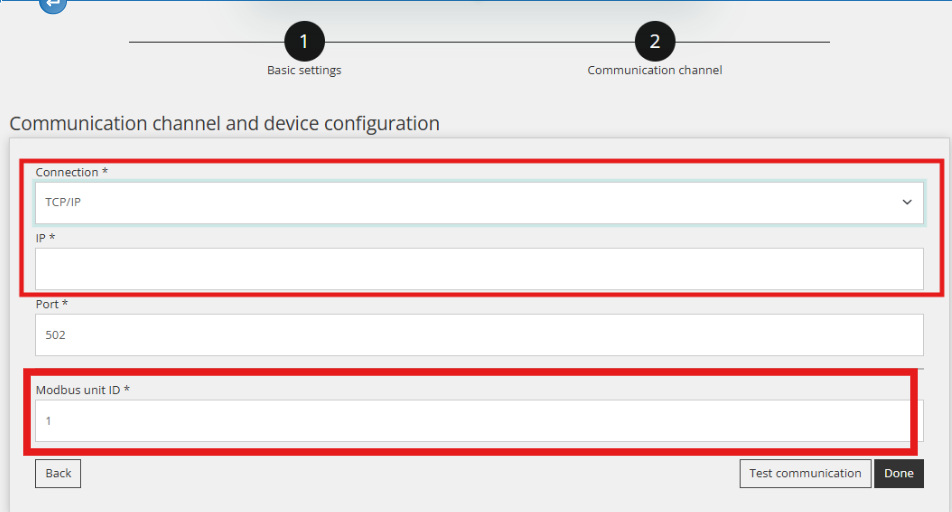

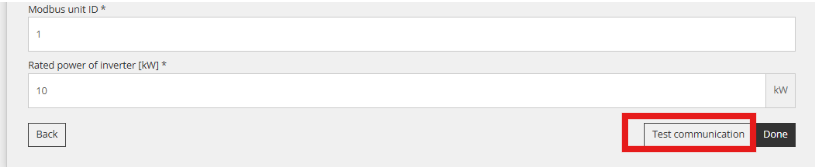

Skärmbild av en resultatdialogruta med grön text: Successful readout from device. Rader: Active power: 0 W; Error: false null; Export active energy: 14227000 Wh; Max. active power: 0 W; Min. active power: -5000 W; PV current: 0.0 A; PV voltage: 362.25 V; Additional parameter - POWER_REACTIVE: 0. Knapp nere till höger: Stäng [engelska: Close].

Skärmdump av en dialogruta med rubriken Test communication och ett stängningskryss uppe till höger. Meddelande i röd text: Unable to communicate with device. Mörk knapp längst ner till höger: Close.
