Så ansluter du en Nibe-värmepump till Reduxi Gateway
Anslut Nibe-värmepumpar till Reduxi Gateway via SG-ready-kontakterna och spara upp till 30 % på energikostnaderna: den dynamiska styrningen anpassar värmepumpen efter varierande energipriser.
Textbeskrivning av bilden
Foto av en hög fristående inomhusmodul till en värmepump mot vit bakgrund. Ljusgrått och silverfärgat skåp med en mörkare främre vänsterkant, en svart sockel nedtill och en liten mörk logotyp uppe till vänster på fronten. Ingen läsbar text.
1 Förbered anslutningen
1.1 Teknisk dokumentation
Dokumentation för värmepumparna i Nibe S-serien:
- Nibe VVM S320: produktsida – Produktinformation och dokumentnedladdningar (svenska)
- Nibe VVM S320: användarhandbok (PDF) – Användarhandbok (Användarhandbok)
- Nibe VVM S320: datablad (PDF) – Datablad (Produktblad)
1.2 Nödvändiga komponenter
Två Reduxi-komponenter ansluter Reduxi Controller till Nibe-värmepumpen:
- Reduxi Controller
- Reduxi Gateway med 3 strömsensorer (CT) på 30:1A
- UTP-kabel, endast för gatewayens kabelanslutning (LAN)
- Dator eller surfplatta med internetanslutning för att konfigurera enheten i Reduxi
Lägg först till enheten Reduxi Gateway i Reduxi Controller. Gatewayen styr sedan värmepumpens driftlägen. Anslutningen är trådlös (WLAN) eller kabelansluten via en UTP-kabel (LAN). Mer om detta: Anslutning mellan gateway och controller.
Gatewayen mäter strömmen i varje fas till värmepumpen med de 3 strömsensorerna (30:1A). Dess två reläutgångar skickar signalerna till SG-ready-kontakterna och ställer in värmepumpens driftläge.
2 Anslut Reduxi Gateway och värmepumpen
2.1 Kopplingsschema för Reduxi-enheterna och Nibe
Den fysiska anslutningen mellan Reduxi Gateway och Nibe sker i två steg:
- Anslut reläerna på Reduxi Gateway till Nibes SG-ready-kontakter (punkt 2.2).
- Anslut strömsensorerna (CT) på Reduxi Gateway till faserna L1, L2 och L3 (punkt 2.3).
Textbeskrivning av bilden

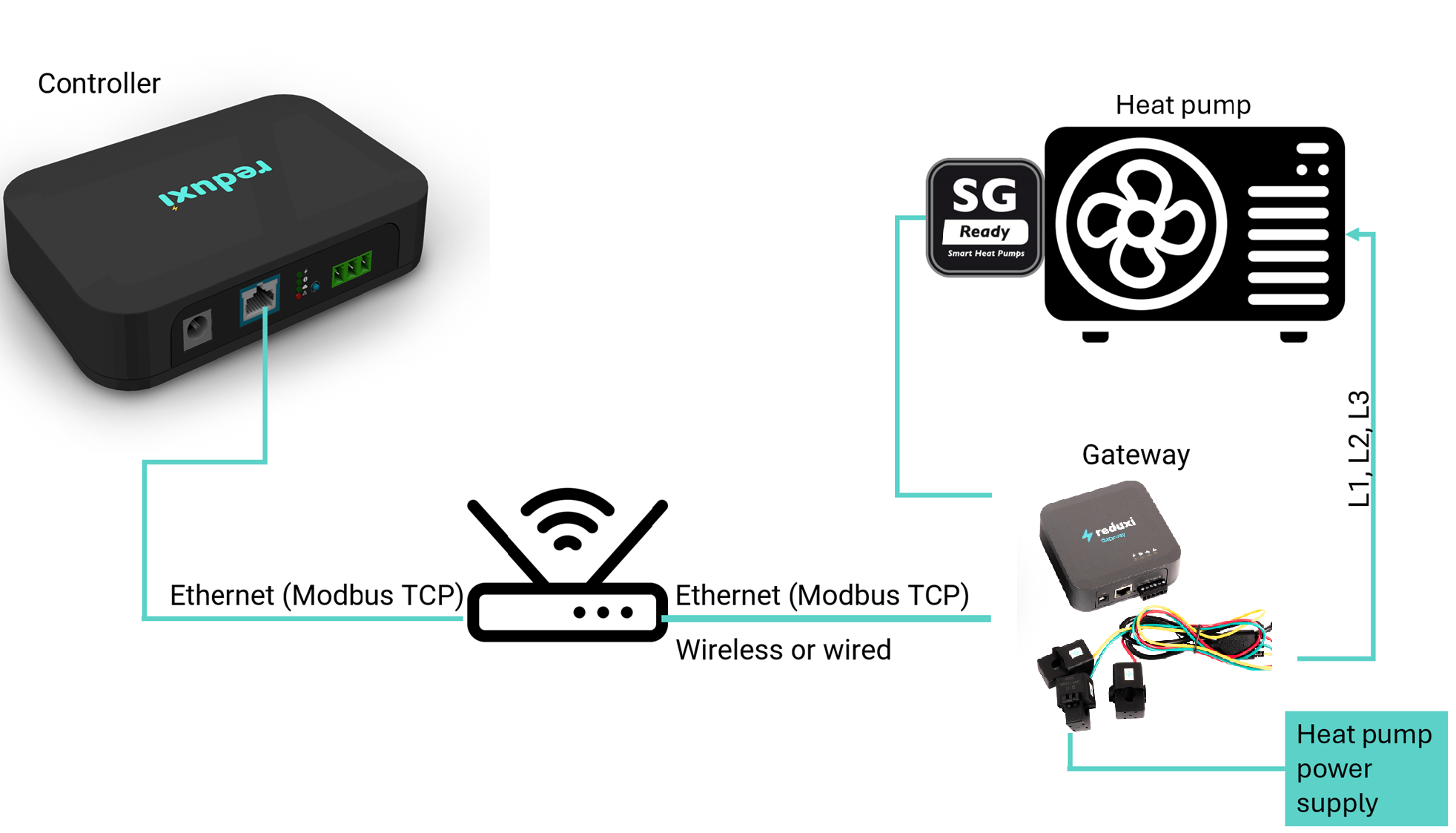

Kopplingsschema mot vit bakgrund. Uppe till vänster: en svart Reduxi-låda märkt Controller med en nätverksport och en grön plint. Uppe i mitten/till höger: en svart ikon av en utomhusenhet till en värmepump med fläkt, märkt Heat pump, med en SG Ready-logotyprätt till vänster om den. I mitten: en routerikon med Wi-Fi-symbol. Till höger i mitten: en grå Reduxi-låda märkt Gateway med strömtänger och färgade ledare. Linjer i turkos: Controller till router med etiketten Ethernet (Modbus TCP); router till Gateway med etiketten Ethernet (Modbus TCP) och anmärkningen Wireless or wired; Gateway till SG Ready-rutan (linjen går uppåt och åt vänster mot värmepumpssidan); en lodrät linje från värmepumpen ned till Gateway med etiketten L1, L2, L3; en linje från Gatewayens strömtänger till en turkos ruta märkt Heat pump power supply.
2.2 Anslut gatewayens reläer till Nibes SG-ready-kontakter
Leta först upp SG-ready-kontakterna på värmepumpens kretskort. Använd användarhandboken för just din Nibe-enhet.

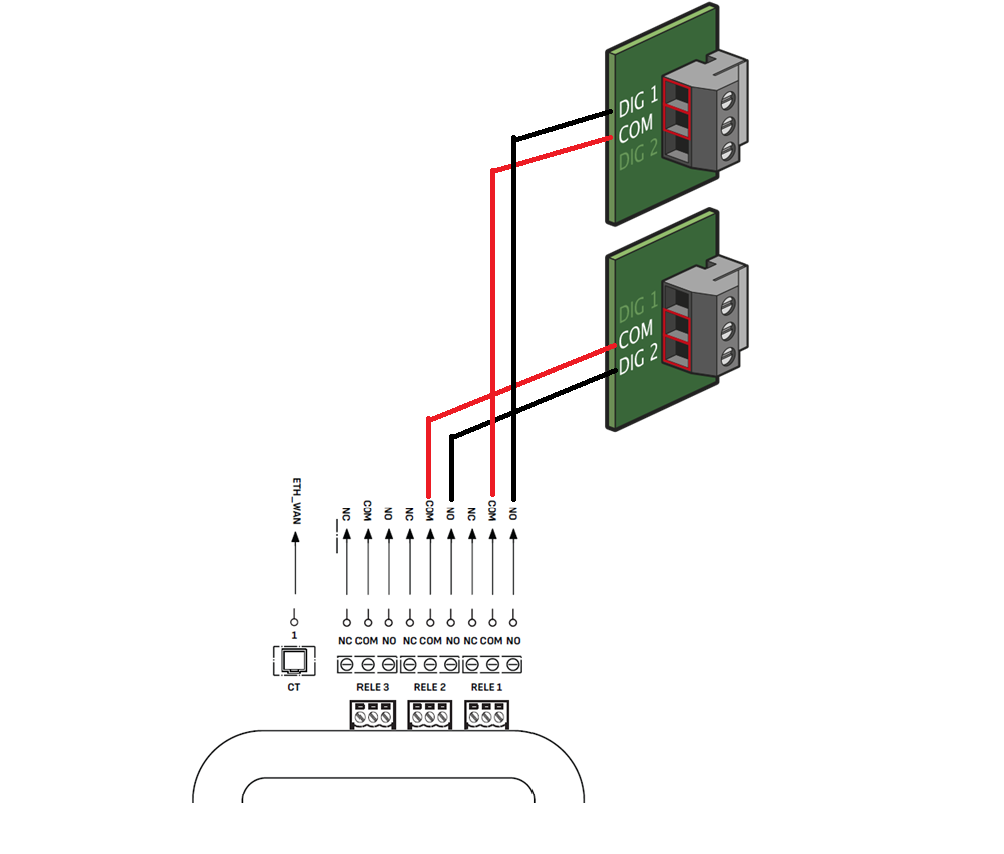

Bilden visar hur du ansluter SG-ready-kontakterna till Reduxi Gateway.
Textbeskrivning av bilden
Kopplingsschema. Uppe till höger: två gröna kretskort, vart och ett med ett grått skruvplintblock med tre märkta positioner: övre kortet DIG 1, COM, DIG 2; nedre kortet DIG 1, COM, DIG 2. Från varje kort går en svart och en röd ledare nedåt och åt vänster till gatewayens reläplintar längst ned. Nederst: gatewayens plintrad sedd uppifrån med pilar som pekar uppåt från varje plint. Etiketter från vänster: CT (uttag för strömtransformator, markerat med en fyrkant), därefter tre relägrupper, var och en med plintarna NC, COM, NO, med kontaktblock märkta RELE 3, RELE 2, RELE 1 under. Ledarna slutar vid plintar i grupperna RELE 2 och RELE 1 (dessa etiketter visas med fetstil). Gatewayens hölje är skissat allra längst ned.
| Kontakt på Reduxi Gateway-reläet | Kontakt på Nibe-värmepumpen |
|---|---|
| Relä 1, NO-kontakt (Smart Grid Ready 1) | DIG 1 |
| Relä 1, COM-kontakt | COM-kontakten som hör till relä 1 på värmepumpen |
| Relä 2, NO-kontakt (Smart Grid Ready 2) | DIG 2 |
| Relä 2, COM-kontakt | COM-kontakten som hör till relä 2 på värmepumpen |
2.3 Anslut strömsensorerna
Strömsensorerna mäter värmepumpens ström. De ger värmepumpens effektförbrukning i realtid. Spänningen kommer från Reduxi Controller. Om den inte är tillgänglig används standardspänningen 230 V.
Strömsensorerna (CT) ingår i Reduxi Gateway-satsen.
Textbeskrivning av bilden
Foto av Reduxi Gateway med strömsensorer mot vit bakgrund. Överst: en mörkgrå kvadratisk enhet med reduxi-logotypen (blixt och ordet reduxi) och ordet Gateway i blått på fronten; fyra små indikatorlampor på ovansidan; på framkanten ett runt strömuttag, en RJ45-nätverksport och ett 6-poligt skruvplintblock. Nedanför: tre svarta strömtransformatorer av klämtyp (delbara kärnor), var och en med en liten blåvit logotypetikett; en sensor har litet tryckt text. Tunna kablar i rött, grönt, gult och svart går från sensorerna, är buntade med ett buntband och slutar i en liten svart kontakt uppe till höger.
Varje strömsensor omsluter en fasledare (L1, L2, L3) till värmepumpen:
Textbeskrivning av bilden
Foto in i ett öppet blått metallskåp. Tre blå strömsensorer med delbar kärna sitter staplade till vänster, var och en placerad runt en ledare. Runt dem finns många kablar: vita, grå, blå, gröngula och svarta ledare, blå nätverkskabel, en orange ledarkontakt i mitten och en plintrad nere till höger. Golvplattor syns nere till vänster. Ingen text eller markering är läsbar.
3 Logga in på Reduxis webbgränssnitt
Du kan öppna Reduxis webbgränssnitt på två sätt:
Textbeskrivning av bilden
Skärmbild av tre skärmar i mobilappen Reduxi sida vid sida, med cyanfärgade rutor och nummermärken 2 till 4. Vänster skärm (instrumentpanel, mörkt tema): menyikon uppe till vänster markerad med en ruta och märke 2; logotypen 'reduxi'; flikarna 'Real time data' (aktiv) och 'Statistics'; pris 5.79 € och temperatur 3.2 °C; energiflödesdiagram med ett hus i mitten (-1.25 kW) och ikoner med värdena 69.0 W, 1.3 kW, 1.1 kW (röd ring), -165.0 W med 97 % (röd ring) och 0.0 W längst ned; flikarna 'Power' och 'Energy'; navigering längst ned: Dashboard, Diagnostics, Device control, Settings. Mellersta skärmen (sidomeny): logotypen 'reduxi', 'Number of locations: 1233', rubriken 'Reduxi device management', posterna '+ Add Reduxi location' och 'Reduxi devices' (markerad med en ruta och märke 3), sedan 'My profile' och 'About app'. Höger skärm (enhetssida): Back; bild av en svart Reduxi-styrenhet med två Ethernet-portar; status 'Connected'; kortet 'Update available': 'New update is available for your Reduxi device.' med knappen 'Download and install update'; kortet 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' med knappen 'Activate tunnel connection' (markerad med en ruta och märke 4); kortet 'Unit details' med fältet 'Unit ID'.
Textbeskrivning av bilden
Skärmbild i två delar sida vid sida. Vänster del: skärm i mobilappen Reduxi på mörk bakgrund. Överst: knappen Back; bild av en svart Reduxi-styrenhet med två Ethernet-portar och ett plintblock; status 'Connected' med en Wi-Fi-ikon. Kortet 'Update available': 'New update is available for your Reduxi device.' med knappen 'Download and install update'. Kortet 'Connect to configurator' med en nyckelikon: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' och knappen 'Open configurator', markerad med en cyanfärgad ruta och nummermärke 5. Under: kortet 'Unit details' med fältet 'Unit ID' (värdet syns inte). Höger del: Reduxi Configurator öppnad i en webbläsare, markerad med en cyanfärgad ram och nummermärke 6. Överst: bakåtpil, 'Tunnel connection', uppdateringsikon. Sidofält till vänster med ikoner (blixt, chip, blixtsymbol, stapeldiagram, kugghjul). Sidan 'Home' med en grön länkikon. Grön notis: 'New patch available. Click here to apply.' med ett stäng-X. Tid 09:12:56. Energiflödesdiagram med ett hus i mitten (1.700 kW) och ikoner för nät (0.000 kW), sol (1.700 kW), batteri (grönt, 0.000 kW och 0.800 kW), en enhet till vänster (0.900 kW), elfordon och en laddare eller enhet längst ned. Etiketten 'Energy manager' längst ned.
http://reduxi.local. Du hittar styrenhetens IP-adress i routerns enhetslista eller i Reduxi-appen under Reduxi devices.admin · Lösenord: admin (fabriksinställning)Textbeskrivning av bilden
Skärmbild av inloggningssidan till Reduxi Configurator i ett Chrome-fönster. Adressfältet visar 'Not secure' och 'reduxi.local'; adressfältet är markerat med en cyanfärgad ruta och en förstorad kopia av det (cyanfärgad ruta, texten 'Not secure reduxi.local') visas till vänster, förbunden med en cyanfärgad linje. Sidans bakgrund: en ljusgrå linjeteckning av ett hus med solpaneler (gröna), en laddbox, en växelriktare, en bil och en laddare. Uppe till vänster: logotypen 'reduxi configurator'. Inloggningsruta i mitten med rubriken 'Login', en språkväljare (engelsk flagga, 'English'), ett användarnamnsfält och ett lösenordsfält samt en mörk knapp 'Login'.
Textbeskrivning av bilden
Skärmbild av webbgränssnittet i Reduxi Configurator efter inloggning, ljust tema. Uppe till vänster: logotypen 'reduxi configurator'. Rubrikfält: 'Home' till vänster, grön status 'Connected' uppe till höger. Vänster sidofält: utfällt avsnitt 'Devices' med en lista med poster, därefter hopfällda avsnitt 'Manager', 'Configuration' och 'Settings'. Huvudytan: energiflödesdiagram. Hus i mitten med en ring, värde 24.20 kW. Grid-ikon uppe till vänster, 24.20 kW (röd punkt på linjen). Solar-ikon uppe till höger, värde '-'. Ikon till vänster (batteri eller enhet), 6.700 kW (grön punkt på linjen). Ikoner till höger (batterilager och en enhet), värden '-'. EV charger-ikon nere till vänster, 31.00 kW. Ytterligare en enhetsikon nere till höger. Etiketten 'Energy manager' under huset.
4 Lägg till värmepumpen i Reduxi
Följ de här stegen för att lägga till en ny värmepump eller redigera en befintlig.
4.1 Grundinställningar
Logga in lokalt i Reduxi Configurator på controllern (se punkt 3) och klicka på knappen Add device.
Textbeskrivning av bilden
Skärmdump av vänster sidofält i Reduxi Configurator. Överst: reduxi-logotypen med texten CONFIGURATOR. Hopfällda avsnitt: Devices (plusikon) och Strategies (plusikon). Under dem två knappar bredvid varandra: Add device (plusikon, markerad med en blå ruta) och Add strategy (plusikon). Under dem två poster: Settings och Profile. Ytan till höger om sidofältet är tom och vit.
I första steget (grundinställningar) väljer du enhetens grundläggande parametrar:
- Device type:
HVAC - Type:
Reduxi Meter - Name: ett namn efter modellen, till exempel Nibe S320

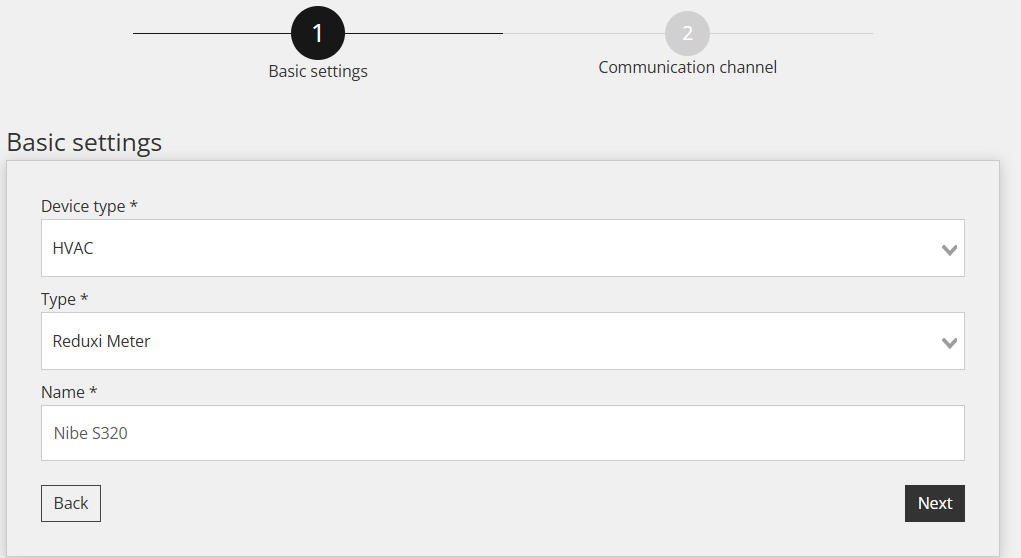

Textbeskrivning av bilden
Skärmbild av guiden i Reduxi Configurator, steg 1 Basic settings (steg 2 är Communication channel, nedtonat). Rubrik: Basic settings. Fält: Device type *: HVAC (rullgardinsmeny); Type *: Reduxi Meter (rullgardinsmeny); Name *: Nibe följt av en modellkod som lyder S320. Knappar: Back (till vänster), Next (till höger, mörk).
När du har angett allt klickar du på Next.
4.2 Kommunikationsinställningar
Kommunikationsinställningarna består av tre delar:
- Kommunikationskanal
- Inställningar för strömsensorerna (CT)
- Definition av relästyrsignalerna i förhållande till SG-ready-kontakterna
Del 1: kommunikationskanal. Anslutningstyp TCP/IP, IP-adress till Reduxi Gateway, Modbus-port och Modbus-enhets-ID. Dessa inställningar är förinställda. Lämna dem som de är. Om anslutningen misslyckas klickar du på Scan for IP för att hitta IP-adressen till Reduxi Gateway.
Textbeskrivning av bilden

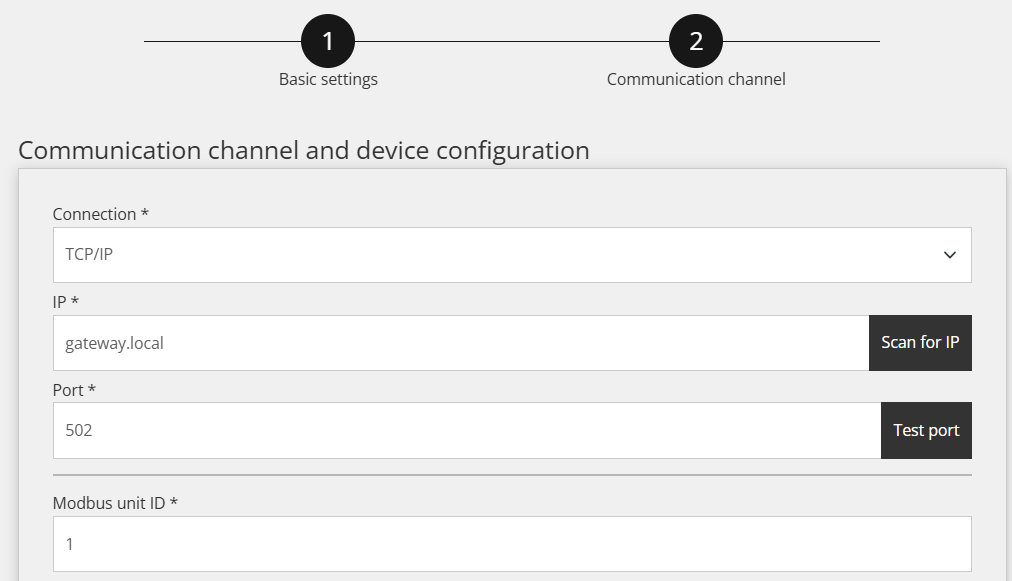

Skärmbild av guiden i Reduxi Configurator, steg 2 Communication channel (steg 1 är Basic settings), övre delen. Rubrik: Communication channel and device configuration. Fält: Connection *: TCP/IP (rullgardinsmeny); IP *: gateway.local, med en mörk knapp Scan for IP till höger; Port *: 502, med en mörk knapp Test port till höger; Modbus unit ID *: 1.
Del 2: strömsensorer. Välj Autodetect from Gateway.
Textbeskrivning av bilden

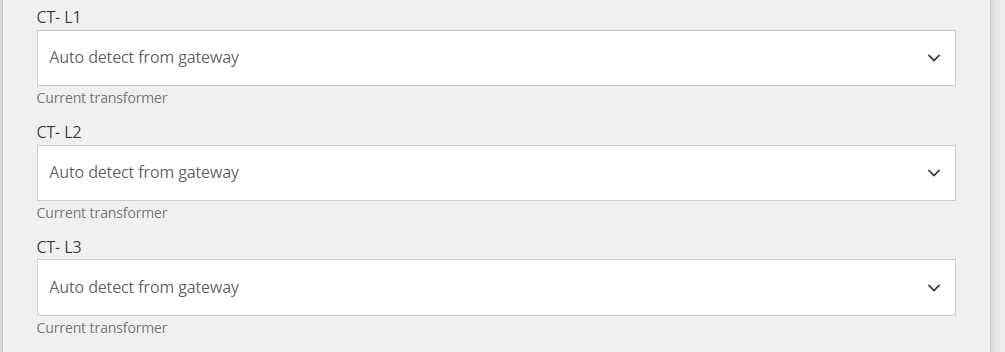

Skärmbild av tre rullgardinsfält från kommunikationsinställningarna i Reduxi Configurator (del 2). CT- L1: Auto detect from gateway (tips: Current transformer). CT- L2: Auto detect from gateway (tips: Current transformer). CT- L3: Auto detect from gateway (tips: Current transformer).
Del 3: relästyrsignaler. Tabellen visar värmepumpens driftlägen:
| Driftläge i Reduxi | Driftläge i Nibe | Smart Grid Ready 1 | Smart Grid Ready 2 |
|---|---|---|---|
| OFF | Forced OFF | på (sluten) | av (öppen) |
| ECO | Normal drift | av (öppen) | av (öppen) |
| ON | Enhanced comfort | av (öppen) | på (sluten) |
| BOOST | Forced ON | på (sluten) | på (sluten) |
Ställ in relästyrsignalerna i Reduxi Configurator enligt följande.
Läget Forced OFF (OFF i Reduxi)

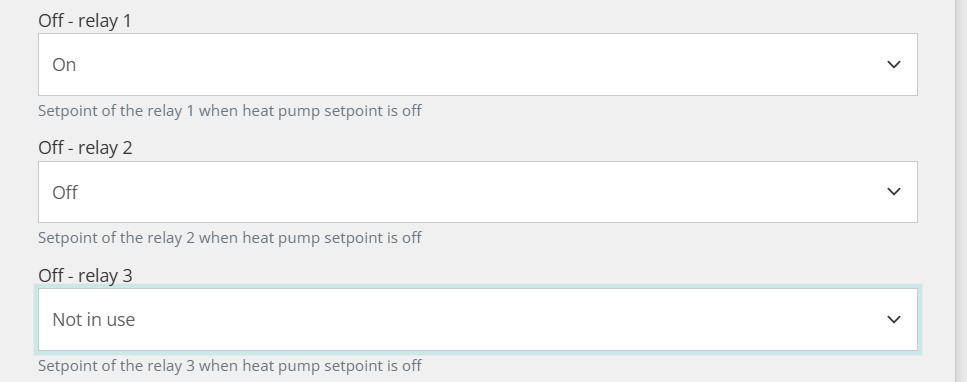

Textbeskrivning av bilden
Skärmbild av tre rullgardinsfält från kommunikationsinställningarna i Reduxi Configurator. Off - relay 1: On (tips: Setpoint of the relay 1 when heat pump setpoint is off). Off - relay 2: Off (tips: Setpoint of the relay 2 when heat pump setpoint is off). Off - relay 3: Not in use (tips: Setpoint of the relay 3 when heat pump setpoint is off); det här fältet har en grönmarkerad kant.
Läget Normal operation (ECO i Reduxi)

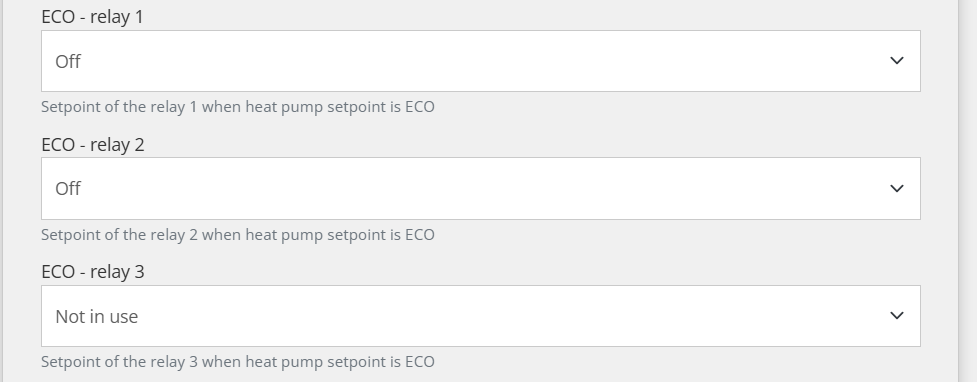

Textbeskrivning av bilden
Skärmbild av tre rullgardinsfält från kommunikationsinställningarna i Reduxi Configurator. ECO - relay 1: Off (tips: Setpoint of the relay 1 when heat pump setpoint is ECO). ECO - relay 2: Off (tips: Setpoint of the relay 2 when heat pump setpoint is ECO). ECO - relay 3: Not in use (tips: Setpoint of the relay 3 when heat pump setpoint is ECO).
Läget Enhanced Comfort (ON i Reduxi)

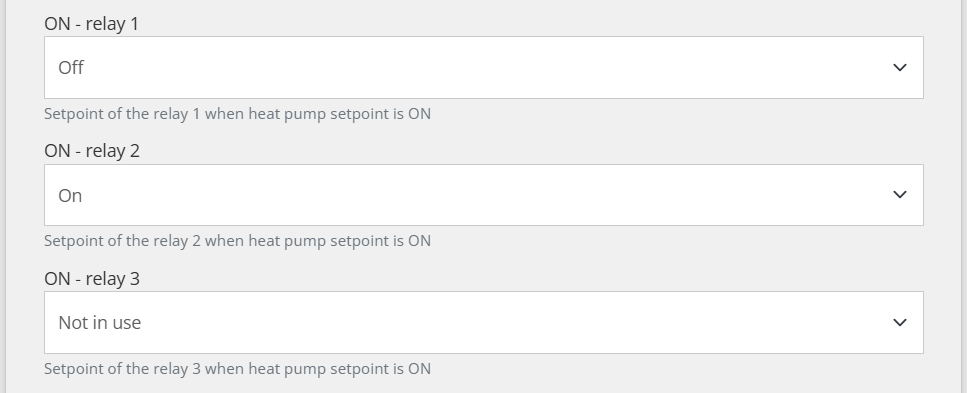

Textbeskrivning av bilden
Skärmbild av tre rullgardinsfält från kommunikationsinställningarna i Reduxi Configurator. ON - relay 1: Off (tips: Setpoint of the relay 1 when heat pump setpoint is ON). ON - relay 2: On (tips: Setpoint of the relay 2 when heat pump setpoint is ON). ON - relay 3: Not in use (tips: Setpoint of the relay 3 when heat pump setpoint is ON).
Läget Forced ON (BOOST i Reduxi)

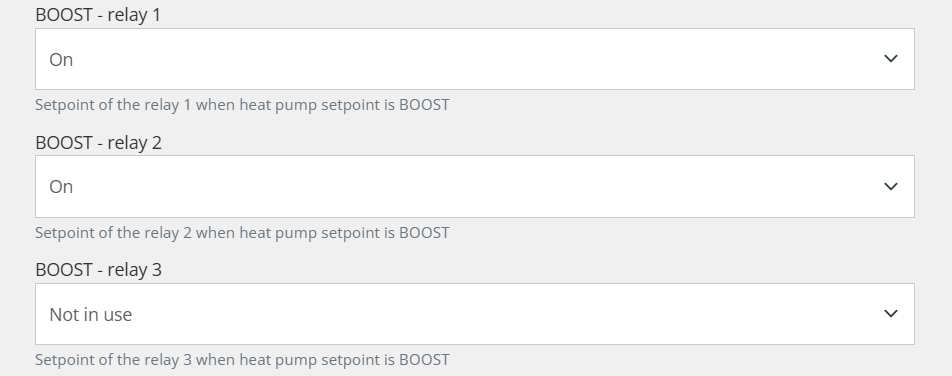

Textbeskrivning av bilden
Skärmbild av tre rullgardinsfält från kommunikationsinställningarna i Reduxi Configurator. BOOST - relay 1: On (tips: Setpoint of the relay 1 when heat pump setpoint is BOOST). BOOST - relay 2: On (tips: Setpoint of the relay 2 when heat pump setpoint is BOOST). BOOST - relay 3: Not in use (tips: Setpoint of the relay 3 when heat pump setpoint is BOOST).
4.3 Testa kommunikationen
Klicka på Test communication nere till höger, under kommunikationsparametrarna. Då läses enheten av en gång och inget sparas. Om testet lyckas klickar du på Done: bara Done skapar enheten.
Textbeskrivning av bilden
Skärmdump av den nedre knappraden i ett formulär i Reduxi Configurator. Till vänster: knappen Back. Till höger: knappen "Test communication" markerad med en blå ruta och en mörk knapp Next till höger om den.
Testet ger ett av två resultat:
Textbeskrivning av bilden
Skärmbild av en dialogruta på slovenska med rubriken "Test komunikacije" [Kommunikationstest] och en stängknapp (x) uppe till höger. Grön text: "Successful readout from device". Värden: Active power: 28392 W; Current L1: 45.329 A; Current L2: 45.329 A; Current L3: 45.329 A; Import active energy: 0 Wh; Relay 1 state: false; Relay 2 state: false; Voltage L1: 231.0 V; Voltage L2: 232.0 V; Voltage L3: 233.0 V; Additional parameter - POWER_ACTIVE_L1: 9423; Additional parameter - POWER_ACTIVE_L2: 9464; Additional parameter - POWER_ACTIVE_L3: 9505. Knapp nere till höger: "Zapri" [Stäng].
Textbeskrivning av bilden
Skärmbild av en dialogruta med rubriken Test communication (stängknapp x uppe till höger). Första rutan: Unable to communicate with device. Andra rutan (röd text): Unable to communicate with 192.168.1.206 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. PING 192.168.1.206 (192.168.1.206) 56(84) bytes of data. --- 192.168.1.206 ping statistics --- 2 packets transmitted, 0 received, 100% packet loss, time 1062ms. Mörk knapp nere till höger: Close.
5 Kontrollera avläsningarna
5.1 Senaste mätvärden
När kommunikationen är upprättad kontrollerar du värdena under Devices – Nibe heat pump i Reduxi Configurator som ett extra test.
Textbeskrivning av bilden
Skärmbild av Reduxi-enhetssidan för en värmepump, fliken Last measurements (flikar: Last measurements, Analysis, Archive; en rullgardinsmeny och en uppdateringsikon uppe till höger). Övre rutor: "Control type" med knapparna Auto (mörk) och Manual (markerad i turkos, vald); en andra ruta med en rad med fyra små knappar, varav en är markerad i turkos (små etiketter: Off.). Kortet "Current": tre värden 0.55, 0.57, 0.59 (fasetiketter och enheter små). Kortet "Power": tre värden 0.4, 0.0, 0.4. Kortet "Energy": ett värde 78.7. Kortet "Other": rader med värdena OFF, MANUAL, OFF, OFF, ON. Kortet "Settings": spänningsvärden 246.00, 244.40, 246.30. Varje värde har en liten tidsstämpel.
5.2 Aktivera styrning via Reduxi
För avancerad styrning av värmepumpen integrerar du enheten i Reduxi-systemets strategi. Under Devices – Nibe i Reduxi Configurator ställer du in control type på AUTO. Först då påverkar strategikommandona värmepumpen.
För maximal flexibilitet och lägre energikostnader med dynamiska priser och dynamiska tariffer definierar du en strategi enligt beskrivningen i Strategier för Reduxi Controller.
När du har lagt till enheten och kontrollerat värdena kan du också övervaka och styra den i Reduxi-appen.
✓ Sammanfattning
Förberedelser (punkt 1): Öppna Nibe-dokumentationen. Skaffa Reduxi Controller och Reduxi Gateway med 3 strömsensorer.
Nibe-värmepump (punkt 2): Anslut gatewayens reläer till kontakterna DIG 1 och DIG 2 med deras COM-kontakter. Montera strömsensorerna på faserna L1, L2 och L3.
Lägg till i Reduxi (punkt 3–4): Logga in på Reduxis webbgränssnitt. Lägg till enheten med typen Reduxi Meter, ställ in relästyrsignalerna och testa kommunikationen.
Driftsätt (punkt 5): Kontrollera de senaste mätvärdena. Ställ in control type på AUTO och definiera en strategi.
→ Vanliga problem
| Problem | Lösning |
|---|---|
| Värmepumpen byter inte läge | Kontrollera ledningsdragningen för relä 1 till DIG 1 och relä 2 till DIG 2, vart och ett med sin COM-kontakt (se punkt 2.2). Kontrollera reläets tillstånd för läget (se punkt 4.2). Kontrollera att control type är AUTO (se punkt 5.2). |
| Effektvärden saknas eller är felaktiga | Kontrollera att varje strömsensor omsluter en fasledare, L1, L2 eller L3 (se punkt 2.3). Kontrollera att Autodetect from Gateway är valt (se punkt 4.2). |
| Gatewayen hittas inte i kommunikationsinställningarna | Klicka på Scan for IP i kommunikationsinställningarna (se punkt 4.2). Lägg först till Reduxi Gateway i Reduxi Controller, trådlöst (WLAN) eller via UTP-kabel (LAN). |
| Open configurator öppnas inte eller förblir tom | Tunneln är inte aktiv ännu. Vänta cirka 30 sekunder och kontrollera att styrenheten är online. |
Inloggning med admin avvisas |
Lösenordet ändrades vid installationen. Fråga installatören. Lösenordet till Reduxi-kontot fungerar inte här. |
reduxi.local laddas inte |
Din enhet är inte i samma nätverk som styrenheten. Använd IP-adressen eller tunnelanslutningen. |
| Kommunikationstestet misslyckas, enheten visas som offline | Kontrollera att enheten går att nå, IP-adress / port / unit ID och att protokollet är aktiverat på enheten. |
