Så ansluter du AlphaESS Smile Hybrid Series till Reduxi controller
Sänk energikostnaderna med upp till 70 %: Reduxi integrerar hybridväxelriktare i AlphaESS Smile-serien via Modbus TCP/IP eller RTU.
Textbeskrivning av bilden
AlphaESS-logotyp med sloganen your smart energy. Till vänster en stiliserad bokstav A i grå, svarta, gröna och gula former; till höger ordet AlphaESS i mörkgrått och under det texten your smart energy.
1 Teknisk dokumentation
Tillverkarens dokument för AlphaESS Smile-serien:
- AlphaESS SMILE-G3 trefas 4/6/8/10 kW – Produktsida från tillverkaren
- Datablad SMILE-G3-S3.6/S5/B5 – PDF, EN
- Datablad SMILE-G3-T4/T5/T6/T8/T10 – PDF, EN
2 Utrustning som behövs
Förbered följande, beroende på vilken anslutning du använder:
- Reduxi Controller (installerad och online)
- Hybridväxelriktare AlphaESS Smile med senaste firmware
- Modbus TCP/IP via LAN: Ethernetkabel till växelriktaren
- Modbus TCP/IP via Wi-Fi: Wi-Fi-dongel med senaste firmware
- Modbus RTU: Ethernetkabel med RJ45-kontakt för RS 485-ledarna (se punkt 3)
- Dator eller surfplatta med internetanslutning för att konfigurera enheten i Reduxi
3 Anslut Reduxi Controller till växelriktaren
Välj en av tre anslutningar, beroende på hur systemet har installerats:
- Modbus TCP/IP via LAN-kabel
- Modbus TCP/IP via Wi-Fi-dongel
- Modbus RTU
3.1 Modbus TCP/IP via LAN
Bilden visar hela anslutningen från Reduxi Controller till växelriktaren.
Textbeskrivning av bilden

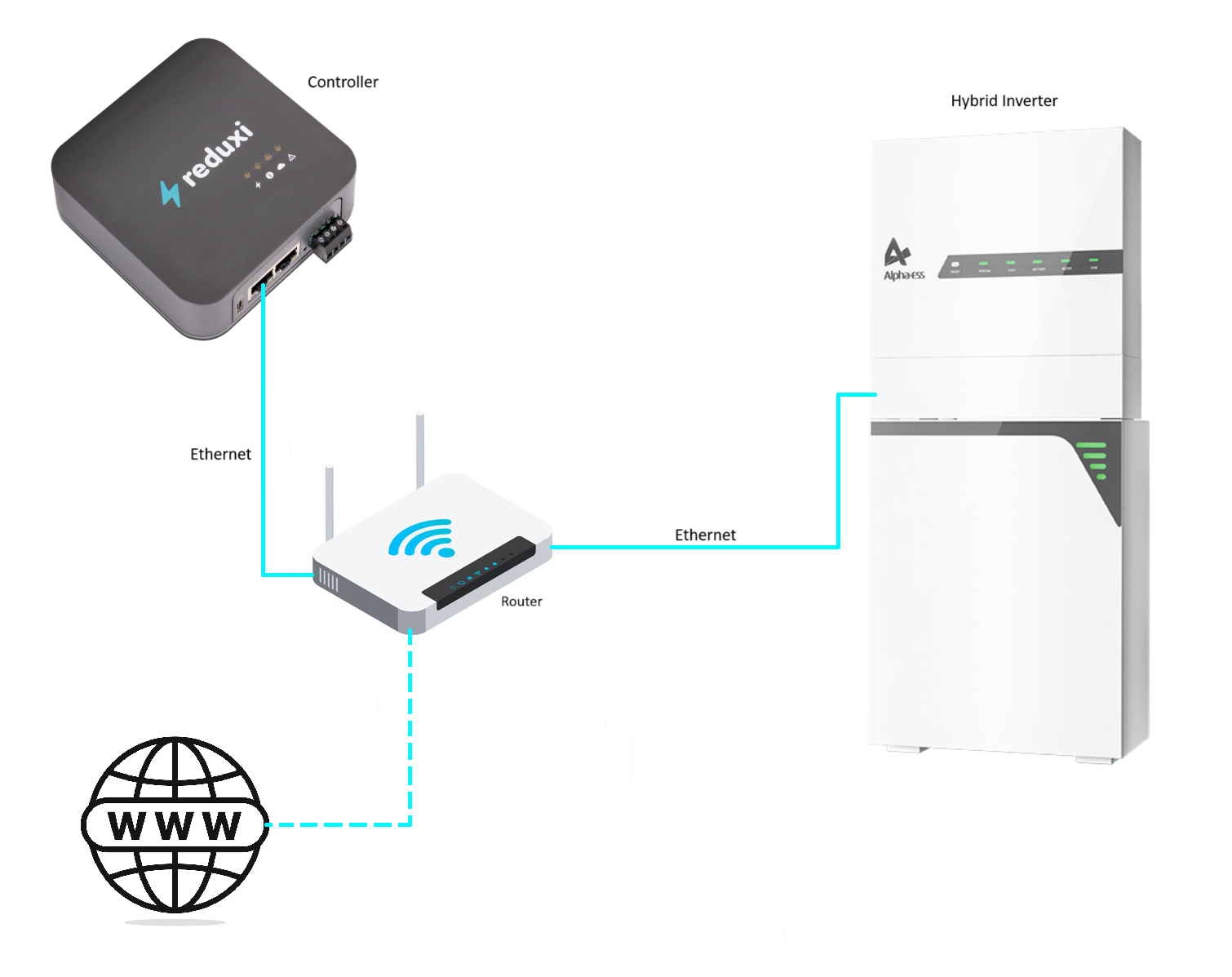

Diagram över anslutningen via LAN-kabel. Komponenter: Reduxi Controller (grå låda med reduxi-logotyp, etikett 'Controller'); Router (vit Wi-Fi-router, etikett 'Router'); WWW-jordklot (internet); Hybrid Inverter (vit AlphaESS-enhet med batteristapel, etikett 'Hybrid Inverter'). Anslutningar: Controller till Router: heldragen cyanfärgad linje med etiketten 'Ethernet'; Router till Hybrid Inverter: heldragen cyanfärgad linje med etiketten 'Ethernet'; Router till internet (WWW): streckad cyanfärgad linje.
För att genomföra uppdateringen kontaktar du AlphaESS support via e-post: info@alpha-ess.com
3.2 Modbus TCP/IP via Wi-Fi
Bilden visar hela anslutningen från Reduxi Controller till växelriktaren.
Textbeskrivning av bilden

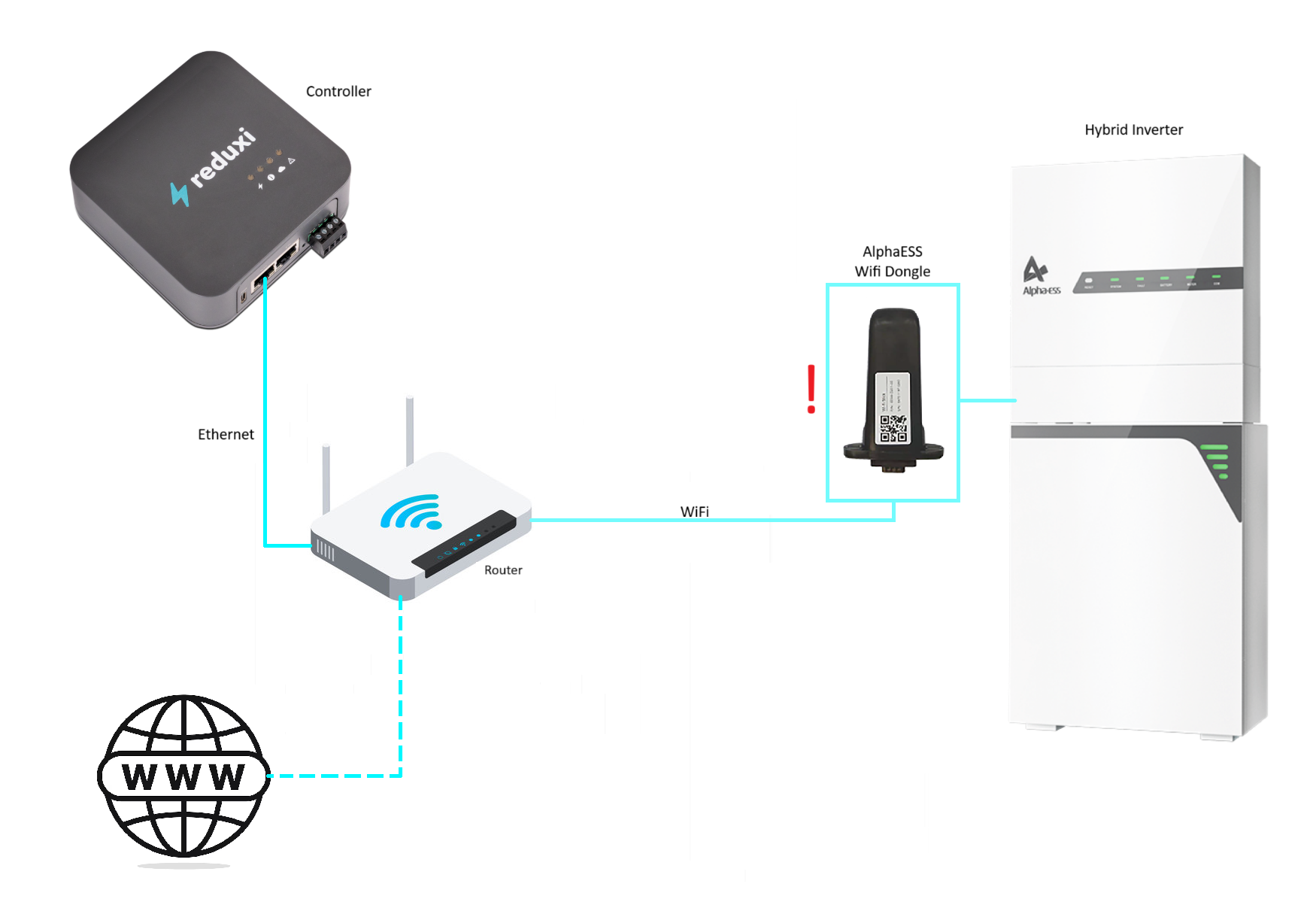

Diagram över anslutningen via Wi-Fi-dongel. Komponenter: Reduxi Controller (grå låda med reduxi-logotyp, etikett 'Controller'); Router (vit Wi-Fi-router, etikett 'Router'); WWW-jordklot (internet); AlphaESS Wi-Fi Dongle (svart dongel, etikett 'AlphaESS WiFi Dongle', med ett rött utropstecken bredvid); Hybrid Inverter (vit AlphaESS-enhet med batteristapel, etikett 'Hybrid Inverter'). Anslutningar: Controller till Router: heldragen cyanfärgad linje med etiketten 'Ethernet'; Router till internet (WWW): streckad cyanfärgad linje; Router till AlphaESS Wi-Fi Dongle: heldragen cyanfärgad linje med etiketten 'WiFi'; Dongel till Hybrid Inverter: kort cyanfärgad linje.
För att genomföra uppdateringen kontaktar du AlphaESS support via e-post: info@alpha-ess.com
3.3 Modbus RTU
Bilden visar hela anslutningen från Reduxi Controller till växelriktaren.
Textbeskrivning av bilden

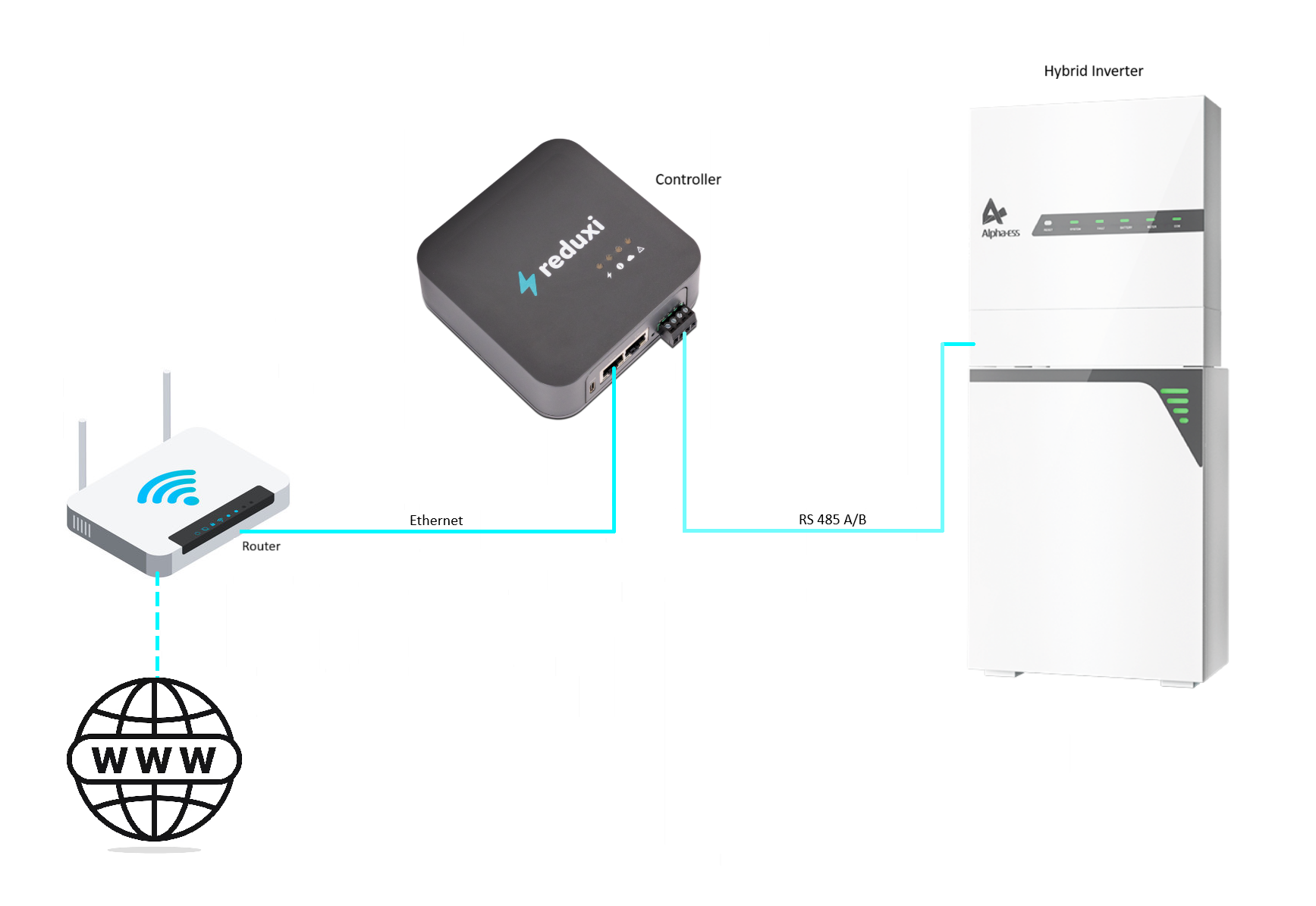

Diagram över anslutningen via Modbus RTU. Komponenter: Reduxi Controller (grå låda med reduxi-logotyp, etikett 'Controller'); Router (vit Wi-Fi-router, etikett 'Router'); WWW-jordklot (internet); Hybrid Inverter (vit AlphaESS-enhet med batteristapel, etikett 'Hybrid Inverter'). Anslutningar: Router till Controller: heldragen cyanfärgad linje med etiketten 'Ethernet'; Controller till Hybrid Inverter: heldragen cyanfärgad linje med etiketten 'RS 485 A/B'; Router till internet (WWW): streckad cyanfärgad linje.
Ledningsdragning per serie:

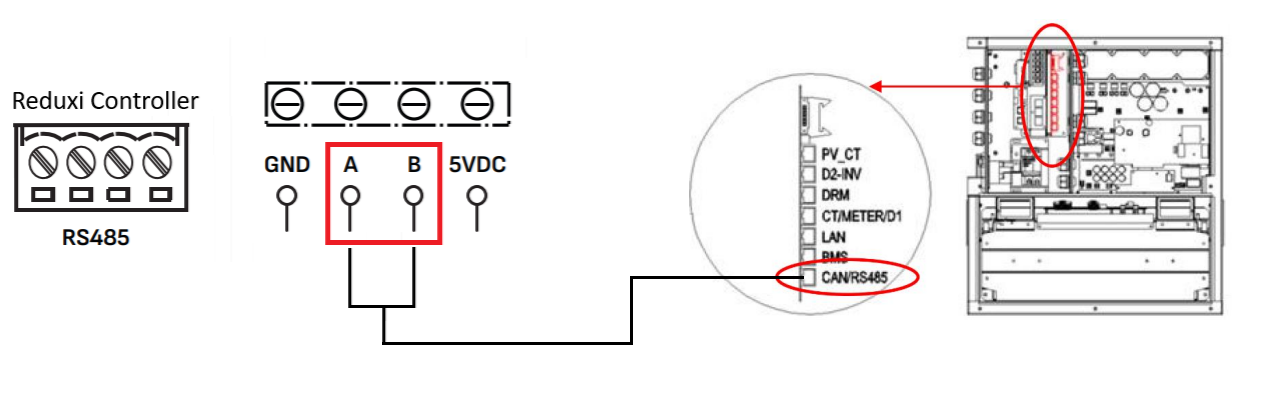

AlphaESS Smile B-serien
| Reduxi Controller | Ledarfärg (controller) | Ledarfärg (växelriktare) | AlphaESS-växelriktare |
|---|---|---|---|
| Ethernet-kabel | Ethernet RJ45-kontakt | ||
| RS 485 + | Blå/vit | Blå/vit | Pin 5 |
| RS 485 - | Blå | Blå | Pin 4 |
Textbeskrivning av bilden
Kopplingsschema för AlphaESS Smile B-serien. Till vänster: 'Reduxi Controller' med ett 4-poligt plintblock märkt 'RS485'. Ovanför är plintraden märkt GND, A, B, 5VDC; plintarna A och B är inringade med en röd ruta. En svart linje går från A och B till växelriktaren till höger. Till höger: en förstorad cirkel med växelriktarens kontaktlista med posterna PV_CT, D2-INV, DRM, CT/METER/D1, LAN, BMS och CAN/RS485; posten CAN/RS485 är inringad i rött och ledaren från A och B slutar där. En röd pil kopplar cirkeln till ritningen av växelriktarens hölje, där kontaktområdet är inringat i rött.
AlphaESS Smile G-serien
| Reduxi Controller | Ledarfärg (controller) | Ledarfärg (växelriktare) | AlphaESS-växelriktare |
|---|---|---|---|
| Ethernet-kabel | Ethernet RJ45-kontakt | ||
| RS 485 + | Blå/vit | Blå/vit | Pin 5 |
| RS 485 - | Blå | Blå | Pin 4 |
Textbeskrivning av bilden

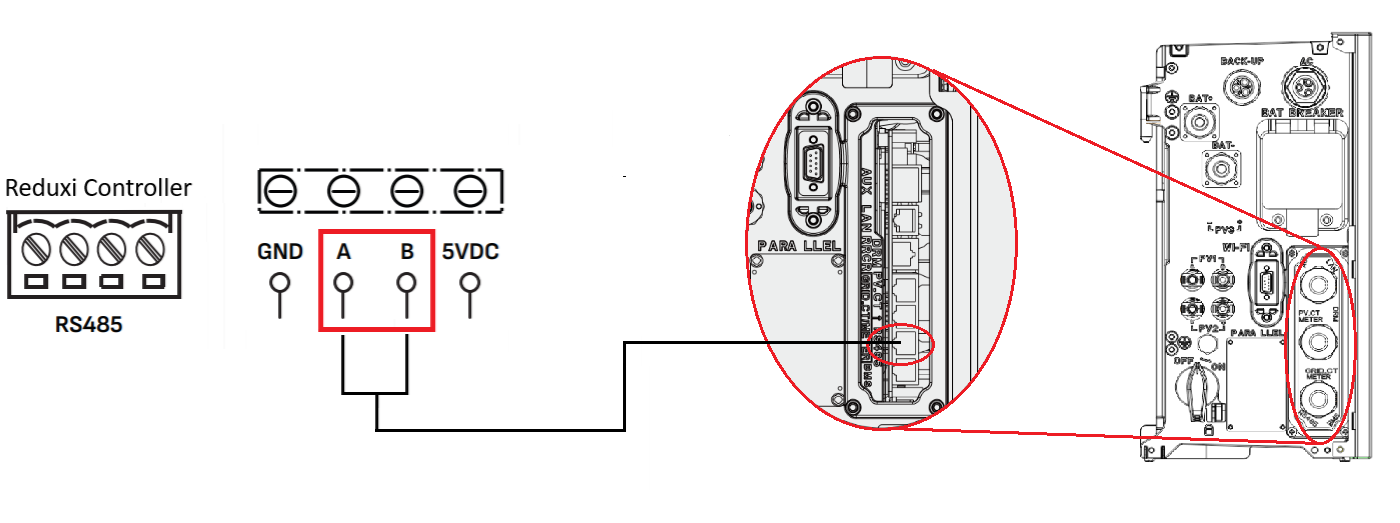

Kopplingsschema för AlphaESS Smile G-serien. Till vänster: 'Reduxi Controller' med ett 4-poligt plintblock märkt 'RS485'. Ovanför är plintraden märkt GND, A, B, 5VDC; plintarna A och B är inringade med en röd ruta. En svart linje går från A och B till en kontakt i växelriktaren. Till höger: en förstorad oval vy av ett kontaktblock på växelriktaren med en liten port överst och flera portar av RJ45-typ; ledaren slutar vid en av portarna, som är inringad i rött. Röda linjer kopplar ovalen till växelriktarritningen till höger, där två portgrupper på högra sidan är inringade i rött; etiketter finns på växelriktarritningen.
AlphaESS Smile T-10-serien
| Reduxi Controller | Ledarfärg (controller) | Ledarfärg (växelriktare) | AlphaESS-växelriktare |
|---|---|---|---|
| Ethernet-kabel | Ethernet RJ45-kontakt | ||
| RS 485 + | Blå/vit | Blå/vit | Pin 5 |
| RS 485 - | Blå | Blå | Pin 4 |
Textbeskrivning av bilden

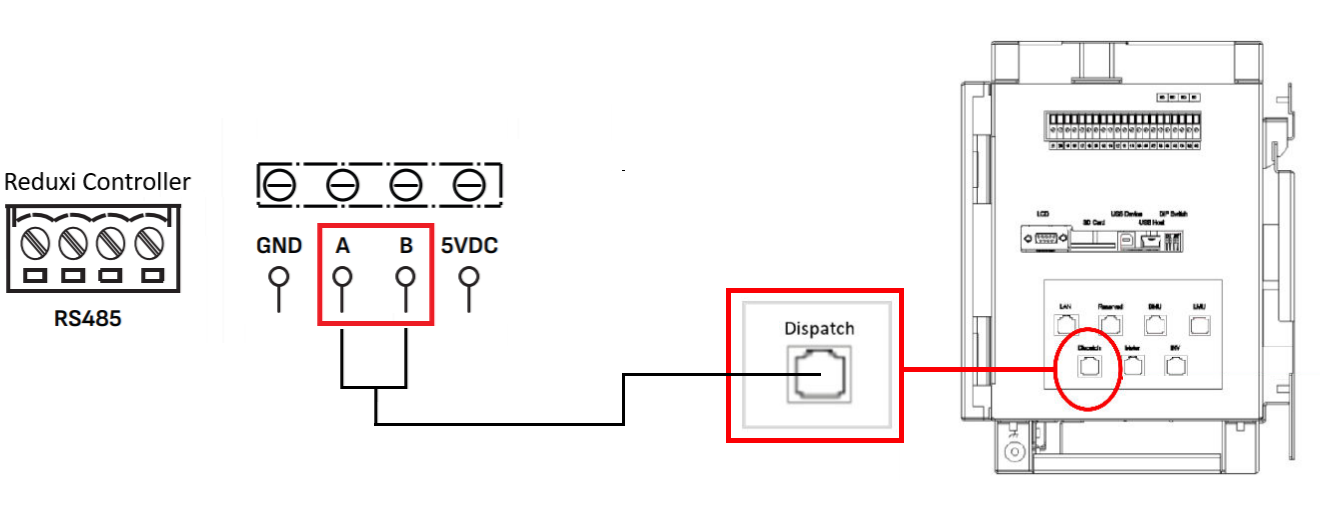

Kopplingsschema för AlphaESS Smile T-10-serien. Till vänster: 'Reduxi Controller' med ett 4-poligt plintblock märkt 'RS485'. Ovanför är plintraden märkt GND, A, B, 5VDC; plintarna A och B är inringade med en röd ruta. En svart linje går från A och B till en rödinramad ruta märkt 'Dispatch' med ett uttag av RJ45-typ. En röd linje leder från rutan till en röd cirkel på växelriktarritningen till höger, som markerar porten där kabeln ansluts.
För att genomföra uppdateringen kontaktar du AlphaESS support via e-post: info@alpha-ess.com
När uppdateringen är klar fortsätter du med Punkt 4.
4 Logga in på Reduxis webbgränssnitt
Du kan öppna Reduxis webbgränssnitt på två sätt:
Textbeskrivning av bilden
Skärmbild av tre skärmar i mobilappen Reduxi sida vid sida, med cyanfärgade rutor och nummermärken 2 till 4. Vänster skärm (instrumentpanel, mörkt tema): menyikon uppe till vänster markerad med en ruta och märke 2; logotypen 'reduxi'; flikarna 'Real time data' (aktiv) och 'Statistics'; pris 5.79 € och temperatur 3.2 °C; energiflödesdiagram med ett hus i mitten (-1.25 kW) och ikoner med värdena 69.0 W, 1.3 kW, 1.1 kW (röd ring), -165.0 W med 97 % (röd ring) och 0.0 W längst ned; flikarna 'Power' och 'Energy'; navigering längst ned: Dashboard, Diagnostics, Device control, Settings. Mellersta skärmen (sidomeny): logotypen 'reduxi', 'Number of locations: 1233', rubriken 'Reduxi device management', posterna '+ Add Reduxi location' och 'Reduxi devices' (markerad med en ruta och märke 3), sedan 'My profile' och 'About app'. Höger skärm (enhetssida): Back; bild av en svart Reduxi-styrenhet med två Ethernet-portar; status 'Connected'; kortet 'Update available': 'New update is available for your Reduxi device.' med knappen 'Download and install update'; kortet 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' med knappen 'Activate tunnel connection' (markerad med en ruta och märke 4); kortet 'Unit details' med fältet 'Unit ID'.
Textbeskrivning av bilden
Skärmbild i två delar sida vid sida. Vänster del: skärm i mobilappen Reduxi på mörk bakgrund. Överst: knappen Back; bild av en svart Reduxi-styrenhet med två Ethernet-portar och ett plintblock; status 'Connected' med en Wi-Fi-ikon. Kortet 'Update available': 'New update is available for your Reduxi device.' med knappen 'Download and install update'. Kortet 'Connect to configurator' med en nyckelikon: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' och knappen 'Open configurator', markerad med en cyanfärgad ruta och nummermärke 5. Under: kortet 'Unit details' med fältet 'Unit ID' (värdet syns inte). Höger del: Reduxi Configurator öppnad i en webbläsare, markerad med en cyanfärgad ram och nummermärke 6. Överst: bakåtpil, 'Tunnel connection', uppdateringsikon. Sidofält till vänster med ikoner (blixt, chip, blixtsymbol, stapeldiagram, kugghjul). Sidan 'Home' med en grön länkikon. Grön notis: 'New patch available. Click here to apply.' med ett stäng-X. Tid 09:12:56. Energiflödesdiagram med ett hus i mitten (1.700 kW) och ikoner för nät (0.000 kW), sol (1.700 kW), batteri (grönt, 0.000 kW och 0.800 kW), en enhet till vänster (0.900 kW), elfordon och en laddare eller enhet längst ned. Etiketten 'Energy manager' längst ned.
http://reduxi.local. Du hittar styrenhetens IP-adress i routerns enhetslista eller i Reduxi-appen under Reduxi devices.admin · Lösenord: admin (fabriksinställning)Textbeskrivning av bilden
Skärmbild av inloggningssidan till Reduxi Configurator i ett Chrome-fönster. Adressfältet visar 'Not secure' och 'reduxi.local'; adressfältet är markerat med en cyanfärgad ruta och en förstorad kopia av det (cyanfärgad ruta, texten 'Not secure reduxi.local') visas till vänster, förbunden med en cyanfärgad linje. Sidans bakgrund: en ljusgrå linjeteckning av ett hus med solpaneler (gröna), en laddbox, en växelriktare, en bil och en laddare. Uppe till vänster: logotypen 'reduxi configurator'. Inloggningsruta i mitten med rubriken 'Login', en språkväljare (engelsk flagga, 'English'), ett användarnamnsfält och ett lösenordsfält samt en mörk knapp 'Login'.
Textbeskrivning av bilden
Skärmbild av webbgränssnittet i Reduxi Configurator efter inloggning, ljust tema. Uppe till vänster: logotypen 'reduxi configurator'. Rubrikfält: 'Home' till vänster, grön status 'Connected' uppe till höger. Vänster sidofält: utfällt avsnitt 'Devices' med en lista med poster, därefter hopfällda avsnitt 'Manager', 'Configuration' och 'Settings'. Huvudytan: energiflödesdiagram. Hus i mitten med en ring, värde 24.20 kW. Grid-ikon uppe till vänster, 24.20 kW (röd punkt på linjen). Solar-ikon uppe till höger, värde '-'. Ikon till vänster (batteri eller enhet), 6.700 kW (grön punkt på linjen). Ikoner till höger (batterilager och en enhet), värden '-'. EV charger-ikon nere till vänster, 31.00 kW. Ytterligare en enhetsikon nere till höger. Etiketten 'Energy manager' under huset.
5 Lägg till hybridväxelriktaren AlphaESS i Reduxi
När hybridväxelriktaren AlphaESS är ansluten registrerar du den som en ny enhet.
5.1 Grundinställningar
Logga in lokalt i Reduxi Configurator på controllern (se punkt 4) och klicka på + Add device.
Textbeskrivning av bilden
Skärmbild av sidomenyn i Reduxi Configurator. Överst: logotypen reduxi Configurator. Avsnittet Devices (med en minusikon) listar: Iskraemeco AM550 (elmastikon) och två poster med solikoner och inga synliga namn. Längst ned finns en knapp Add device med ett plustecken, markerad med en cyan rektangel.
I första steget definierar du grundinställningarna:
- Device type:
Hybrid Inverter - Type:
AlphaESS Smile Series - Name: valfritt namn, till exempel AlphaESS Smile G3-S5
Textbeskrivning av bilden

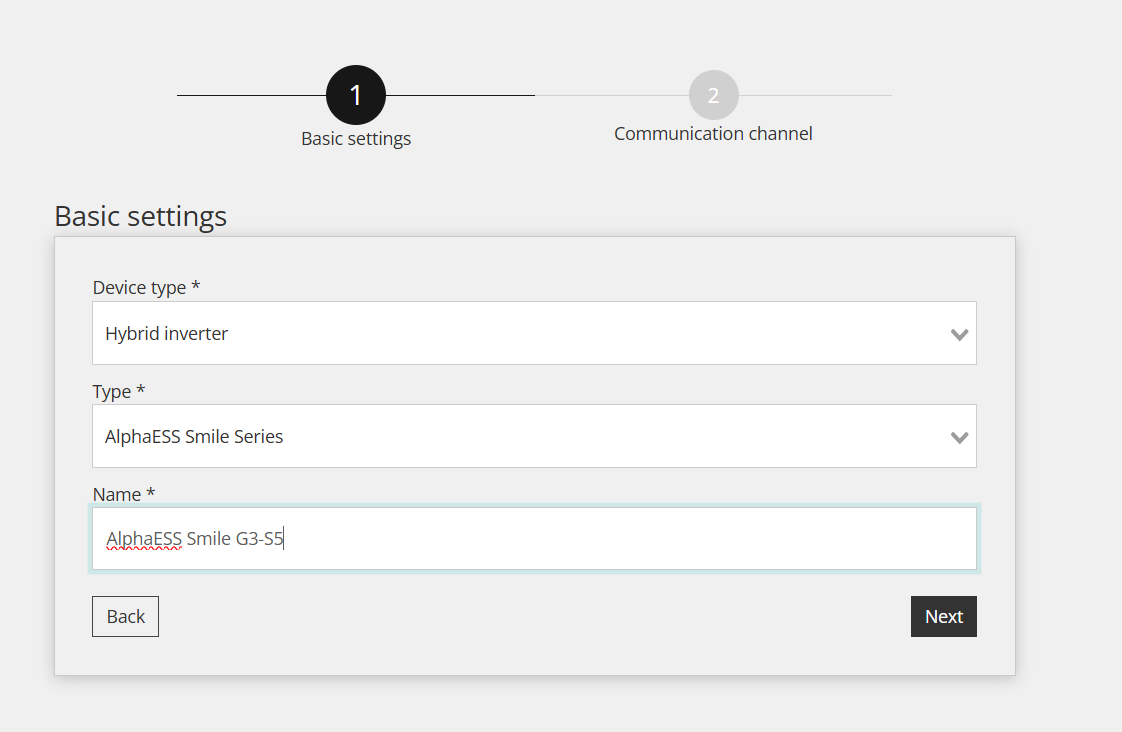

Skärmbild av steg 1 'Basic settings' i guiden i Reduxi Configurator (steg 2 är 'Communication channel', nedtonat). Formulär: Device type *: Hybrid inverter; Type *: AlphaESS Smile Series; Name *: AlphaESS Smile G3-S5 (fältet är aktivt med markör, stavningen understruken). Knappar: Back, Next.
Klicka på Next för att gå till kommunikationsinställningarna.
5.2 Kommunikationsinställningar
I det här steget ställer du in Modbus-förbindelsen mellan Reduxi Controller och växelriktaren. Välj Modbus TCP/IP eller Modbus RTU, beroende på vilken anslutning du använder.
Modbus TCP
| Parameter | Värde |
|---|---|
| Anslutning | TCP/IP |
| IP | IP-adress till AlphaESS-växelriktaren, eller använd Scan for IP |
| Port | 502 |
| Modbus unit ID |
85 (standard) |
Textbeskrivning av bilden

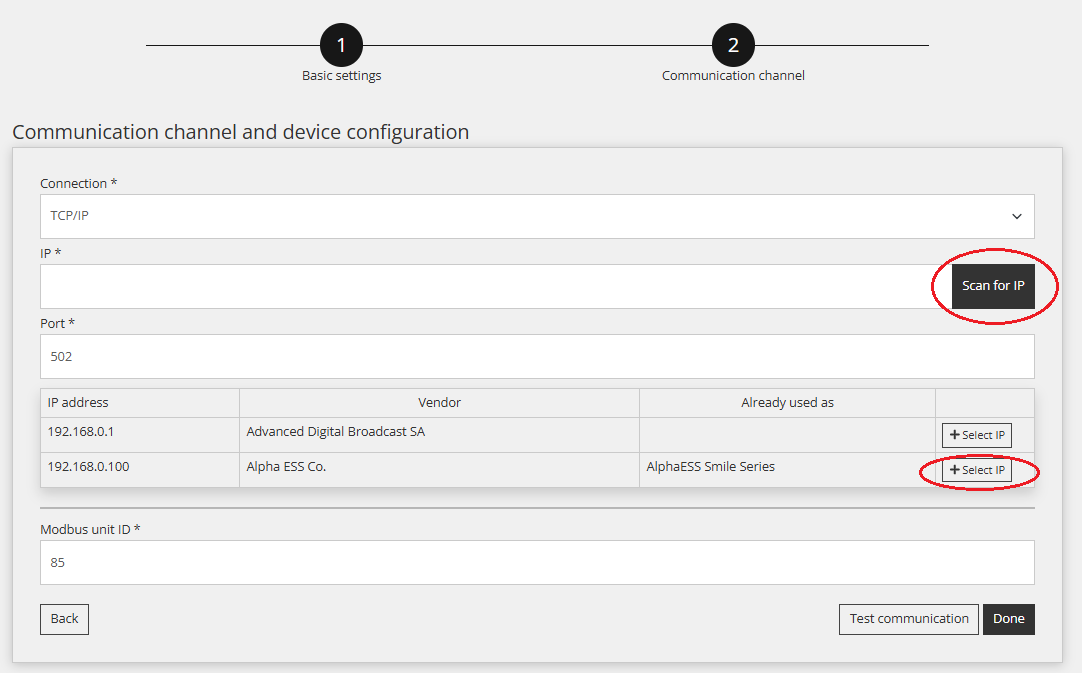

Skärmbild av steg 2 'Communication channel' i guiden i Reduxi Configurator (steg 1 'Basic settings' är klart) med rubriken 'Communication channel and device configuration'. Fält: Connection *: TCP/IP; IP *: tomt, med knappen 'Scan for IP' inringad i rött; Port *: 502. Tabell över hittade enheter med kolumnerna IP address, Vendor, Already used as, där varje rad har en knapp '+ Select IP': rad 1: 192.168.0.1, Advanced Digital Broadcast SA, (tomt); rad 2: 192.168.0.100, Alpha ESS Co., AlphaESS Smile Series, med knappen '+ Select IP' inringad i rött. Modbus unit ID *: 85. Knappar: Back, Test communication, Done.
Modbus RTU
| Parameter | Värde |
|---|---|
| Anslutning | Local Port |
| Port | 1 |
| Baudrate | 9600 |
| Databitar | 8 |
| Stoppbitar | 1 |
| Paritet | None |
| Modbus unit ID |
85 (standard) |
Textbeskrivning av bilden

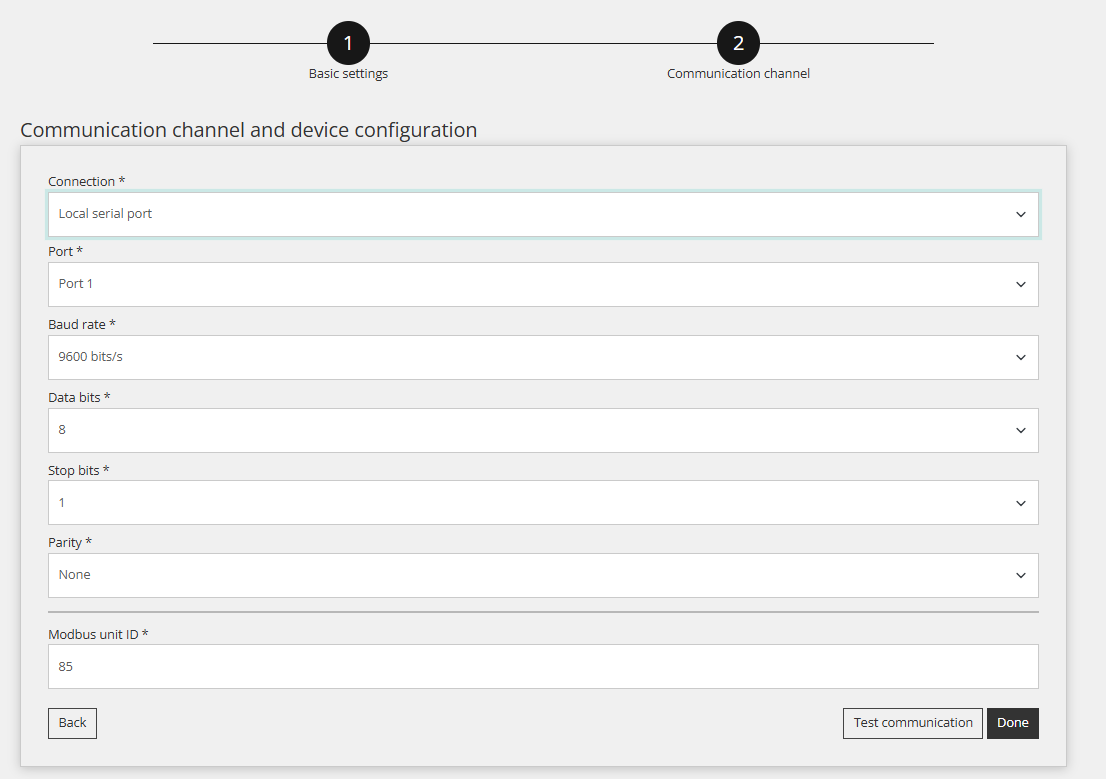

Skärmbild av steg 2 'Communication channel' i guiden i Reduxi Configurator (steg 1 'Basic settings' är klart) med rubriken 'Communication channel and device configuration'. Fält: Connection *: Local serial port; Port *: Port 1; Baud rate *: 9600 bits/s; Data bits *: 8; Stop bits *: 1; Parity *: None; Modbus unit ID *: 85. Knappar: Back, Test communication, Done.
5.3 Testa kommunikationen
Klicka på Test communication längst ned i guiden. Då läses AlphaESS-växelriktaren av en gång och inget sparas. Om testet lyckas klickar du på Done: bara Done skapar enheten.
Textbeskrivning av bilden
Skärmbild av knappfältet längst ned på en sida i Reduxi Configurator. Vänster: knappen 'Back'. Höger: knappen 'Test communication' (markerad med en cyanfärgad ruta) och den mörka knappen 'Done'.
Textbeskrivning av bilden
Skärmbild av sidan 'Communication channel and device configuration' i Reduxi Configurator. Connection *: TCP/IP (rullgardinslista). IP *: 192.168.50.243, med knappen 'Scan for IP'. Port *: 502, med knappen 'Test port'. Modbus unit ID *: 1. Knappar längst ned: Back (vänster), Test communication och Done (höger). Knappen Done är markerad med en cyanfärgad ruta.
Testet ger ett av två resultat:
Textbeskrivning av bilden
Skärmbild av dialogrutan Test communication i Reduxi Configurator (stäng-X uppe till höger, mörk knapp Close längst ned till höger). Grön text i en vit ruta: Successful readout from device. Battery active power: 330.0 W; Battery current: 0.9952 A; Battery export active energy: 740760.0 Wh; Battery import active energy: 765890.0 Wh; Battery max. active power: 8210.0 W; Battery max. state of charge: 100 %; Battery min. active power: -9131.0 W; Battery min. state of charge: 0.0 %; Battery state name: CHARGING null; Battery state of charge: 33.8 %; Battery state of health: 100.0 %; Battery temperature: 23.1 °C; Battery voltage: 331.6 V; Error: false null; Grid active power: 5.0 W; Grid export active energy: 1588740.0 Wh; Grid frequency: 50.01 Hz; Grid import active energy: 0.0 Wh; Grid state name: METER_ONLINE null; Inverter active power: -441.0 W; Inverter max. power: 10000.0 W; Inverter min. power: -10000.0 W; Load active power: 446.0 W; Load import active energy: 0.0 Wh; Model name: SigenStorEC100TP null; PV active power: -963.0 W; PV current: -1.99 A; PV export active energy: 0.0 Wh; PV min. active power: -10000.0 W; PV state name: CONNECTED null; PV voltage: 322.3 V; State name: RUNNING null. Ytterligare parametrar: BATTERY_CAPACITY_MAX_WH: 16120.0; BATTERY_CAPACITY_WH: 5448.56; GRID_EXPORT_POWER_ACTIVE: 0.0; GRID_IMPORT_POWER_ACTIVE: 5.0; GRID_POWER_ACTIVE_L1: 0.0; GRID_POWER_ACTIVE_L2: 5.0; GRID_POWER_ACTIVE_L3: 5.0 (delvis avskuren i bilden); PV_POWER_ACTIVE_MAX: 0.
Textbeskrivning av bilden
Skärmdump av en dialogruta med rubriken Test communication och ett stängningskryss uppe till höger. Meddelande i röd text: Unable to communicate with device. Mörk knapp längst ner till höger: Close.
Om testet misslyckas kontrollerar du inställningarna och kabeldragningen och försöker igen.
6 Kontrollera avläsningarna
6.1 Senaste mätvärden
Kontrollera mätvärdena och att enheten kommunicerar korrekt under Devices – AlphaESS Smile G3-S5 – Last measurements i Reduxi Configurator.
Textbeskrivning av bilden
Skärmbild av sidan 'Last measurements' för en enhet i Reduxi Configurator. Flikar: Last measurements (aktiv), Analyze, Archive. Uppe till höger: uppdateringsrullgardinen 'Without refreshing' och en uppdateringsknapp. Kortet 'Control type': knapparna Auto (ljusgrön) och Manual (mörk, vald); tidsstämpel 14. 03. 2025 12:49:13. Alla värden nedan har tidsstämpeln 14. 03. 2025 12:49:01 om inget annat anges. Kortet PV: PV active power -1.0 kW; PV current -1.98 A; PV voltage 327.63 V; PV export active energy 587.0 kWh; PV min. active power -10.0 kW; PV export active power limit: tomt (enhet kW); enumeration.PV_STATE_NAME: CONNECTED. Kortet Load: Load active power 0.4 kW; Load import active energy 1,109.2 kWh. Kortet Battery: Battery active power 0.4 kW; Battery current 1.09 A; Battery voltage 331.60 V; Battery state name CHARGING; Battery state of charge 33.80 %; Battery min. state of charge 0.00 %; Battery max. state of charge 100.00 %; Battery import active energy 765.9 kWh; Battery export active energy 740.8 kWh; Battery min. active power -9.1 kW; Battery max. active power 8.2 kW; Battery active power setpoint 1.0 kW. Kortet Inverter: Inverter active power -0.4 kW; Inverter max. active power 10.0 kW; Inverter min. active power -10.0 kW; State name RUNNING; Error OFF. Kortet Grid: Grid frequency 49.990 Hz; Grid active power 0.0 kW; Grid import active power limit: tomt (kW); Grid export active power limit: tomt (kW); enumeration.GRID_STATE_NAME METER_ONLINE; Grid export active energy 1,588.7 kWh; Grid import active energy 0.0 kWh. Kortet Other: Battery state of health 100.00 %; Battery temperature 23.10 °C; Model name SigenStorEC100TP; Communication error OFF (tidsstämpel 12:48:56); Control type MANUAL; Mode name setpoint SELF_CONSUMPTION.
6.2 Aktivera styrning via Reduxi
För avancerad styrning integrerar du enheten i optimeringslägena i Reduxi-systemet. Under Devices – AlphaESS G3-S5 i Reduxi Configurator ställer du in control type på AUTO. Först då påverkar strategikommandona batteriet.
För maximal flexibilitet och lägre energikostnader med dynamiska priser och dynamiska tariffer definierar du en strategi enligt beskrivningen i Strategier för Reduxi Controller.
När du har lagt till enheten kan du övervaka och styra den via Reduxi-appen.
✓ Sammanfattning
Förberedelser (punkt 1–2): Läs tillverkarens dokument och förbered kabeln eller Wi-Fi-donglen samt en bärbar dator eller surfplatta.
AlphaESS Smile (punkt 3): Anslut växelriktaren via LAN, Wi-Fi-dongel eller Modbus RTU. Be AlphaESS support om senaste firmware. Uppdateringen aktiverar TCP- eller RTU-kommunikationen.
Lägg till i Reduxi (punkt 4–5): Öppna Configurator och lägg till enheten med typen AlphaESS Smile Series. Ange IP-adress och port 502, eller RTU-värdena, och Modbus-enhets-ID 85. Kör Test communication.
Driftsätt (punkt 6): Kontrollera Last measurements och ställ in control type på AUTO.
→ Vanliga problem
| Problem | Lösning |
|---|---|
| Kommunikationstestet misslyckas | Kontrollera inställningarna och ledningsdragningen. Kontrollera IP-adress, port 502 och Modbus-enhets-ID 85 samt att senaste firmware är installerad (se punkt 3). |
| Modbus TCP svarar inte | Växelriktaren behöver senaste firmware, och med en Wi-Fi-dongel behöver även donglen den. Kontakta AlphaESS support: info@alpha-ess.com. Uppdateringen aktiverar TCP-kommunikationen. |
| Modbus RTU svarar inte | Kontrollera ledningsdragningen (RS 485 + på pin 5, RS 485 - på pin 4) och RTU-inställningarna: port 1, 9600 baud, 8 databitar, 1 stoppbit, ingen paritet. Växelriktaren behöver senaste firmware. |
| IP-adressen hittas inte med skanningen | Välj rätt IP-adress i listan och lägg till den med knappen select IP. Annars anger du IP-adressen manuellt. |
| Open configurator öppnas inte eller förblir tom | Tunneln är inte aktiv ännu. Vänta cirka 30 sekunder och kontrollera att styrenheten är online. |
Inloggning med admin avvisas |
Lösenordet ändrades vid installationen. Fråga installatören. Lösenordet till Reduxi-kontot fungerar inte här. |
reduxi.local laddas inte |
Din enhet är inte i samma nätverk som styrenheten. Använd IP-adressen eller tunnelanslutningen. |
| Kommunikationstestet misslyckas, enheten visas som offline | Kontrollera att enheten går att nå, IP-adress / port / unit ID och att protokollet är aktiverat på enheten. |
