Integrera CHINT C&I ESS med Reduxi-styrenhet via Modbus TCP/IP för maximal flexibilitet, kostnads- och energireduktioner.
1. Chint Power Dokumentation
CPS ES-125kW-261kWh-EU:
2. Hur man ansluter Chint Power ESS
2.1 Fysisk anslutning

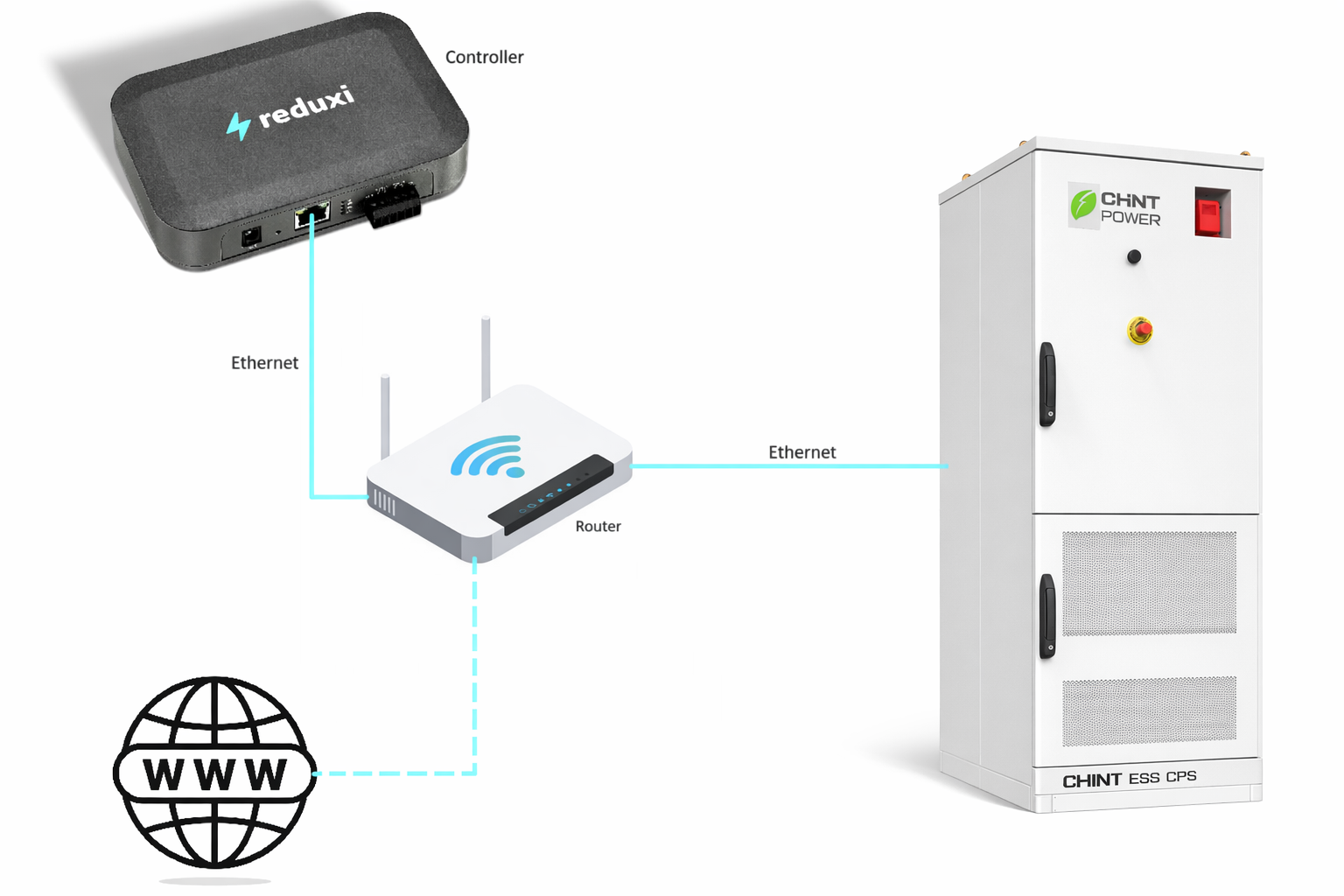

CHINT Energy Storage System (ESS) stöder Modbus TCP-protokollet för kommunikation med Reduxi-styrenheten. Den måste anslutas via en Ethernet-kabel (Cat5 eller Cat6) till samma lokala nätverk som Reduxi-styrenheten, eller direkt till Reduxi-enheten. Anslutningen görs via LAN1-nätverksporten på LEMS-modulen på ESS.
2.2 Aktivera kommunikation
2.2.1 Modbus TCP
ESS-systemet stöder Modbus TCP-kommunikation för EMS/Reduxi från tredje part. Kommunikation sker via LAN1-porten på LEMS-modulen. I de flesta installationer krävs ingen dedikerad åtgärd för att "aktivera Modbus". Efter driftsättning, se till att:
- LEMS har en giltig IP-adress på det lokala nätverket,
- Reduxi kan nå enheten över nätverket, och
- TCP-port 502 är öppen på ESS
Om kommunikationen inte fungerar, kontrollera ESMU-nätverksinställningarna i det lokala gränssnittet och kontakta CHINT-dokumentation/support.
2.2.2 EMS-inställningar (System Remote Dispatch Mode)
För att Reduxi ska kunna styra Chint ESS måste inställningarna i webbgränssnittet justeras.
BMS är placerad på insidan av dörren. Om du uppmanas att ange ett lösenord vid aktivering via beröring, måste följande data anges som standard:
Användarnamn: admin
Lösenord: 12345678
Efteråt kommer du till systemets huvudsida.
-

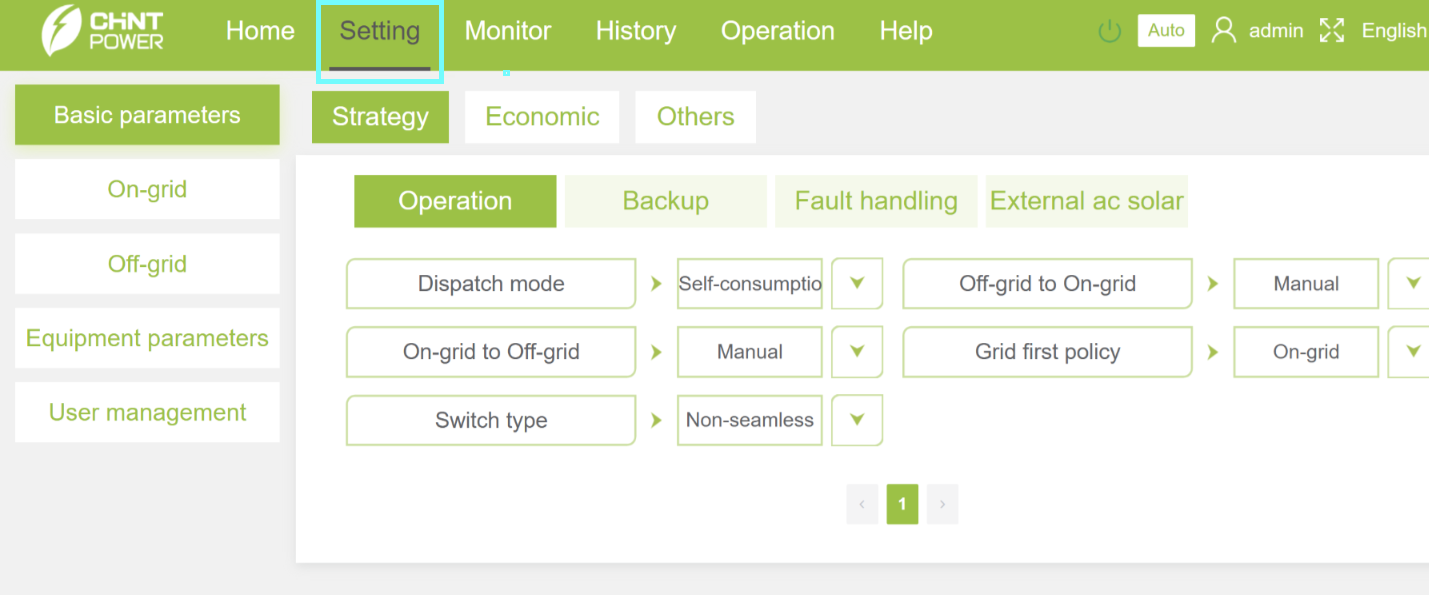

Gå till undermenyn "Settings":
-

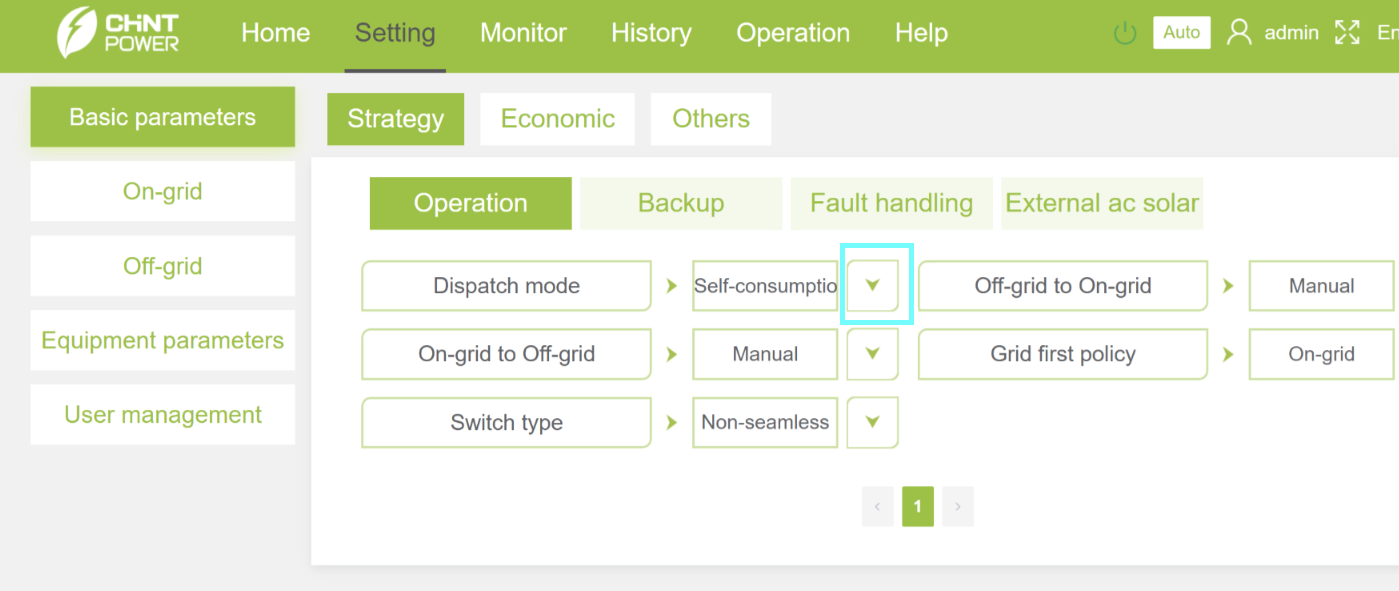

Välj "Dispatch mode":
-

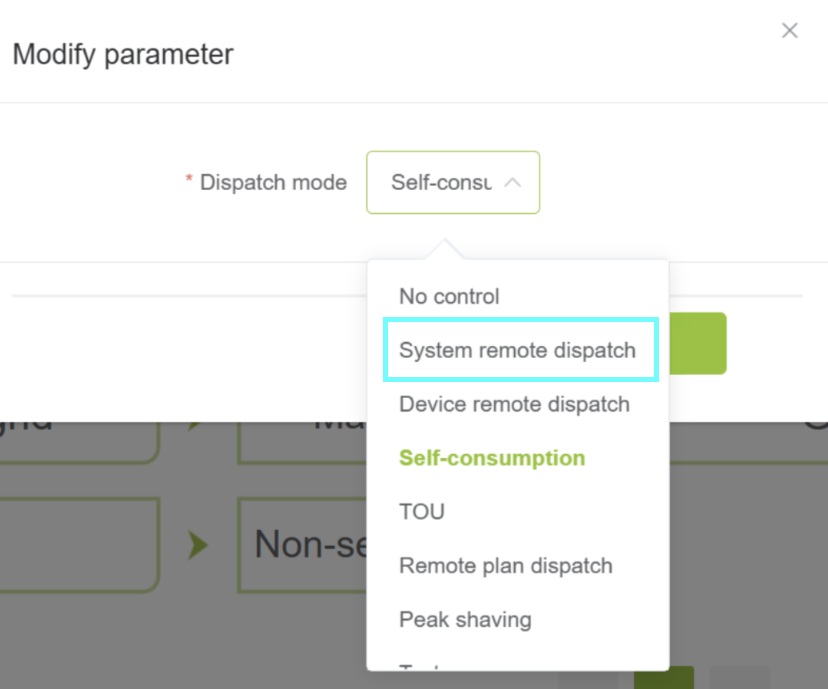

aktivera "System remote Dispatch"
3. Lägg till Chint Power ESS i Reduxi Configurator
Efter att ha anslutit Reduxi och ESS-enheten kan du registrera den som en ny enhet (CHINT CPS ES-125kW-261kWh-EU).
3.1 Lägg till enhet
Logga först in på den lokala Reduxi-konfiguratorn och lägg till en ny enhet genom att klicka på knappen 'Lägg till enhet'.
3.2 Välj CHINT CPS ES-125kW-261kWh-EU

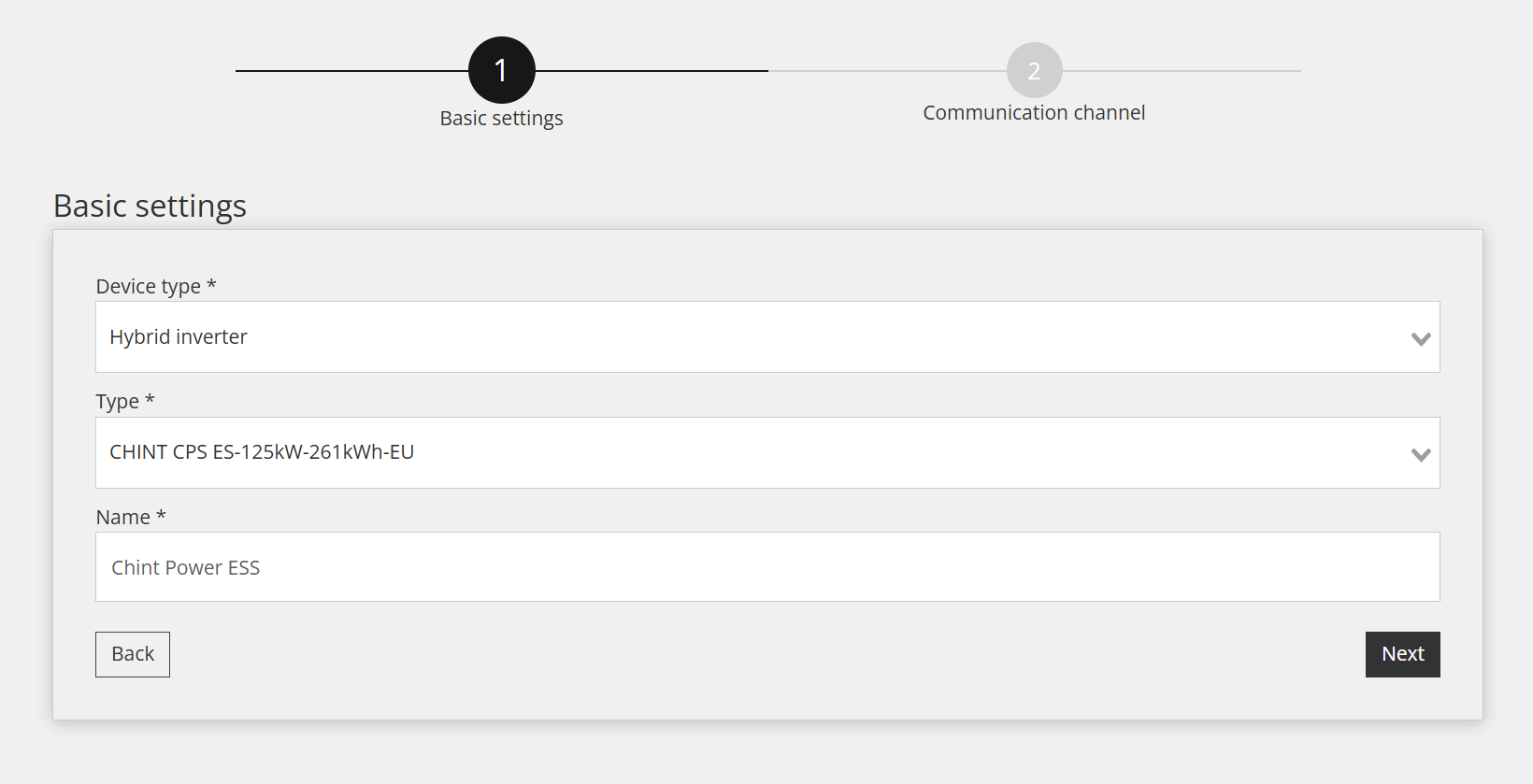

Inom det första steget definieras grundläggande inställningar:
- Välj Enhetstyp: Hybrid Inverter,
- Välj Typ: CHINT CPS ES-125kW-261kWh-EU,
- Namnge enheten som du vill, som ett exempel: Chint Power ESS
3.3 Enhetskonfiguration för kommunikationskanal
Det tredje steget innebär att konfigurera kommunikationskanalen, vilket är avgörande för korrekt Modbus TCP/IP-kommunikation. I detta steg upprättas kommunikationslänken mellan Reduxi-styrenheten och Chint Power ESS-enheten.

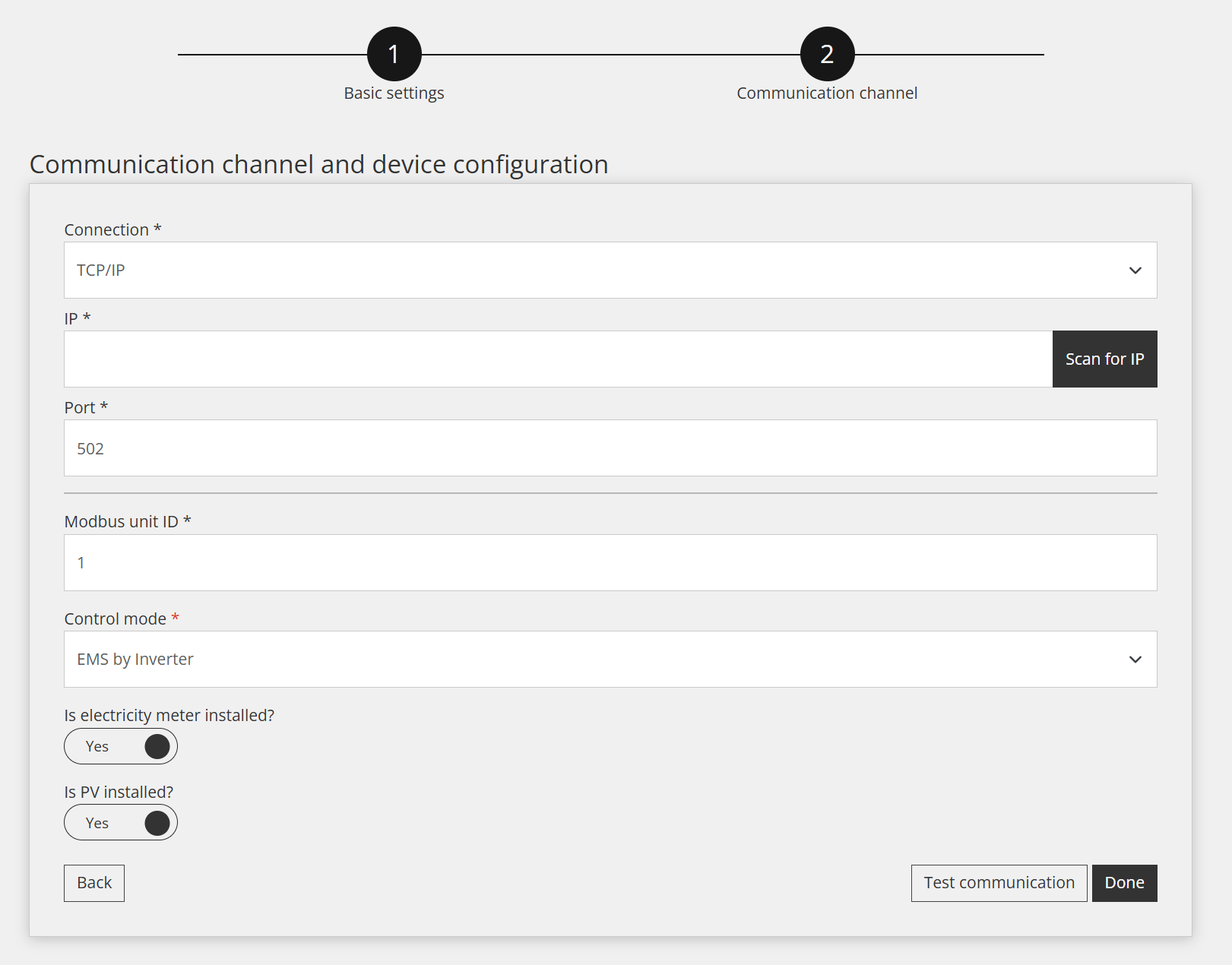

Inställningar för kommunikationskanalen visas nedan:
- Anslutning: TCP/IP
- IP: Ange IP-adressen för Chint Power ESS (du kan skanna nätverket för att hitta önskad IP-adress)
- Port: 502
- Modbus-enhets-ID: Detta är samma ID som ställts in på växelriktaren (som standard 1)
- Styrläge: Välj vilka EMS-lägen som ska användas för att styra EMS.
- Är elmätare och PV anslutna: Ställ in ja om elmätaren och PV är anslutna direkt till ESS-enheten.
3.4 Testa kommunikation
Under alla fält i kommunikationskanalen som nämns i föregående steg finns en knapp "Testa kommunikation". Denna knapp används för att verifiera om Modbus TCP/IP-anslutningen mellan enheterna fungerar korrekt.
Lyckat svar (exempel):
Misslyckat svar (exempel):
I det här fallet, kontrollera nätverkskablarna, IP-inställningarna och inställningarna på Reduxi-styrenheten och försök igen.
3.5 Avläsningar från enhet

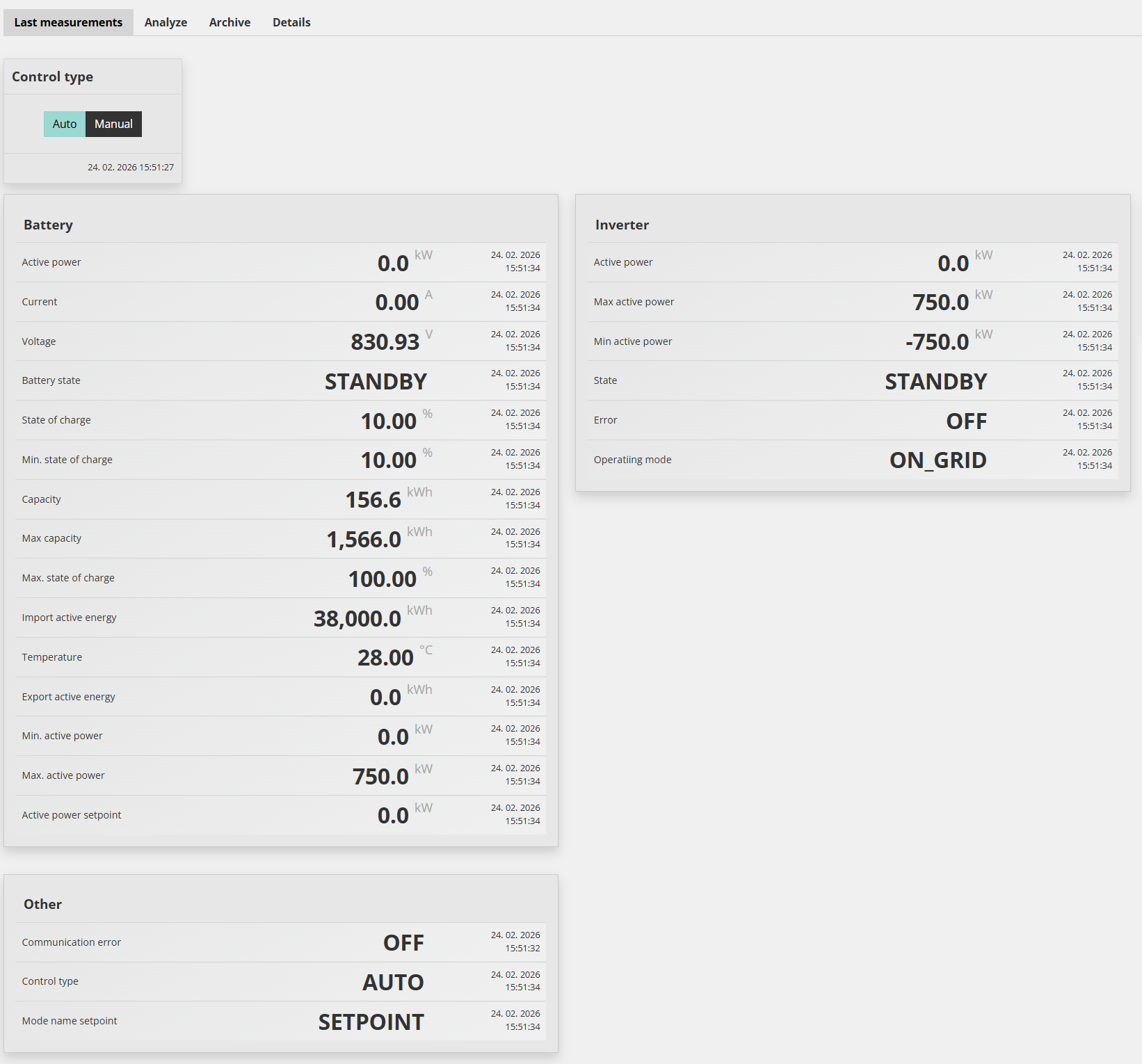

Det här avsnittet visar hur du kontrollerar enhetens uppmätta värden och om den kommunicerar korrekt. Detta kan göras under "Enheter /Chint Power ESS /Senaste mätning."
För avancerad styrning, integrera enheten i optimeringslägena i Reduxi-systemet. Under Enheter /Chint Power ESS i Reduxi-konfiguratorn måste styrtypen ställas in på AUTO så att kommandon för strategin påverkar batteriet.
För att uppnå maximal flexibilitet och minskning av energikostnader med avseende på dynamiskt pris och dynamiska tariffer, följ instruktionerna om hur du definierar strategin på den här länken: Strategier för Reduxi-styrenhet.
Efter att ha lagt till enheten kan den övervakas och styras via Reduxi-applikationen.
