Så ansluter du energilagringssystemet CHINT POWER CPS ES-125kW-261kWh-EU till Reduxi controller
Integrera CHINT C&I-energilagringssystemet med Reduxi-styrenheten via Modbus TCP/IP för maximal flexibilitet och lägre energikostnader.
Textbeskrivning av bilden

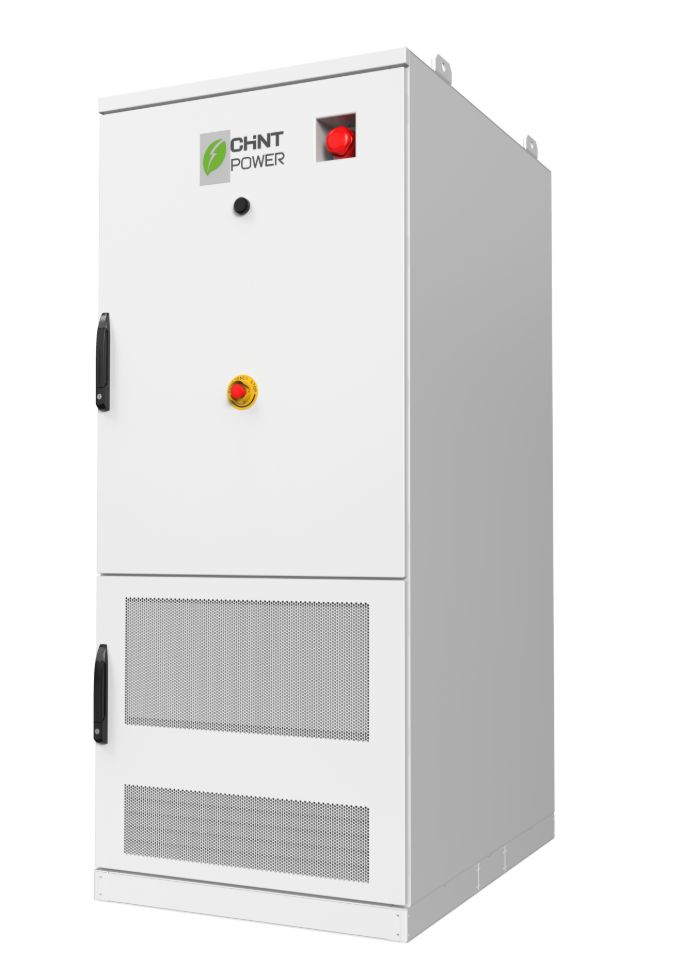

Produktfoto (tillverkarens bild) av ett fristående vitt energilagringsskåp för utomhusbruk med logotypen 'CHINT POWER' (grön bladsymbol) på dörrens övre framsida. En röd nödstoppsknapp sitter i en fördjupning uppe till höger på framsidan och ytterligare en rund gulröd nödstoppsknapp mitt på dörren; en liten svart rund knapp finns under logotypen. Dörren har ett svart handtag på vänster kant. Perforerade ventilationsgaller finns i dörrens nedre del och ovanför sockeln. Visas mot vit bakgrund.
1 Teknisk dokumentation
De viktigaste uppgifterna nedan kommer från tillverkarens datablad för CPS ES-125kW/261kWh-EU.
Tillverkarens dokument:
- Datablad – CPS ES-125kW/261kWh-EU (PDF, EN)
- Användarmanual – US-utgåva, Rev. 1.6 (PDF, EN)
- Användarmanual, EU-modell – CPS ES-125kW/261kWh-EU, v2.1, april 2026 (PDF, EN)
- Produktsida för CHINT POWER – CPS ES-125kW/261kWh-EU
2 Utrustning som behövs
- Reduxi Controller (installerad och online)
- Energilagringssystemet CHINT CPS ES-125kW-261kWh-EU, driftsatt
- Ethernet-kabel (Cat5 eller Cat6) till LAN1-porten på LEMS-modulen
- Lokalt nätverk som delas av ESS och Reduxi-styrenheten, eller en direkt kabelanslutning till Reduxi-enheten
- ESS:ets IP-adress (du hittar den med nätverksskanningen i Reduxi Configurator)
- Dator eller surfplatta med internetanslutning för att konfigurera enheten i Reduxi
3 Systemöversikt och kopplingar
CHINT Energy Storage System (ESS) stöder protokollet Modbus TCP för kommunikation med Reduxi-styrenheten. Anslut det med en Ethernet-kabel (Cat5 eller Cat6) till samma lokala nätverk som Reduxi-styrenheten, eller direkt till Reduxi-enheten. Anslutningen görs via nätverksporten LAN1 på ESS:ets LEMS-modul.
Textbeskrivning av bilden
Diagram över nätverksanslutningen. Komponenter: Reduxi-styrenhet (grå låda med reduxi-logotyp, etikett 'Controller'); Router (vit Wi-Fi-router, etikett 'Router'); jordglobsikon WWW (internet); CHINT ESS-skåp (vitt skåp med CHINT POWER-logotyp, röd strömbrytare och etikett 'CHINT ESS CPS'). Anslutningar: Controller till Router: heldragen ljusblå linje märkt 'Ethernet'; Router till CHINT ESS: heldragen ljusblå linje märkt 'Ethernet'; Router till internet (WWW): streckad ljusblå linje.
Textbeskrivning av bilden
Tillverkarens ritning, 'Figure 3-10 LEMS Location'. Till vänster: linjeritning av ett öppet energilagringsskåp med batterimoduler staplade till vänster och en dörr till höger; LEMS-modulen på dörren är markerad med en ljusblå ruta och en hänvisningslinje märkt 'LEMS'. Till höger: en ljusblå inramad förstoring av LEMS-modulen med etiketten '4n', en LAN-port upptill och två portar märkta 'COM1' och 'COM2'. En ljusblå linje går från den övre porten till en blågrön Ethernet-kontakt som pekar nedåt, med etiketten 'Ethernet'.
4 Enhetskonfiguration på ESS
Två inställningar på ESS förbereder det för Reduxi: Modbus TCP-anslutningen och fjärrstyrningsläget.
4.1 Modbus TCP
ESS stöder Modbus TCP-kommunikation för EMS från tredje part, till exempel Reduxi. Kommunikationen går via LAN1-porten på LEMS-modulen. I de flesta installationer krävs ingen särskild åtgärd för att aktivera Modbus. Efter driftsättningen ska du kontrollera att:
- LEMS har en giltig IP-adress i det lokala nätverket,
- Reduxi kan nå enheten via nätverket och
- TCP-port
502är öppen på ESS.
Om kommunikationen inte fungerar kontrollerar du ESMU-nätverksinställningarna i det lokala gränssnittet och läser CHINTs dokumentation eller kontaktar supporten.
4.2 EMS-inställningar (System remote dispatch)
För att Reduxi ska kunna styra CHINT ESS justerar du inställningarna i ESS:ets webbgränssnitt.
BMS sitter på insidan av dörren. Om ett lösenord efterfrågas när du aktiverar pekskärmen anger du följande standarduppgifter:
Användarnamn: admin · Lösenord: 12345678
Textbeskrivning av bilden
Tillverkarens ritning, 'Figure 3-8 BMS Location' [som tryckt i bilden]. Linjeritning av ett öppet energilagringsskåp med batterimoduler staplade till vänster och en öppnad dörr till höger. En ljusblå kvadrat markerar en displaypanel på insidan av dörren.
Därefter kommer du till systemets startsida.
Textbeskrivning av bilden
Skärmdump av webbgränssnittet för CHINT POWER ESS. Toppmeny: Home, Setting (markerad med en ljusblå ruta), Monitor, History, Operation, Help; uppe till höger: knappen Auto, användare admin, språk English. Vänstermeny: Basic parameters (vald), On-grid, Off-grid, Equipment parameters, User management. Flikar: Strategy (vald), Economic, Others. Underflikar: Operation (vald), Backup, Fault handling, External ac solar. Fält: Dispatch mode: Self-consumption; Off-grid to On-grid: Manual; On-grid to Off-grid: Manual; Grid first policy: On-grid; Switch type: Non-seamless. Sidväljaren längst ner visar sida 1.
Textbeskrivning av bilden
Skärmdump av webbgränssnittet för CHINT POWER ESS. Toppmeny: Home, Setting (vald), Monitor, History, Operation, Help; uppe till höger: knappen Auto, användare admin, språk. Vänstermeny: Basic parameters (vald), On-grid, Off-grid, Equipment parameters, User management. Flikar: Strategy (vald), Economic, Others. Underflikar: Operation (vald), Backup, Fault handling, External ac solar. Fält: Dispatch mode: Self-consumption (texten avklippt som 'Self-consumptio') med rullgardinspilen markerad med en ljusblå ruta; Off-grid to On-grid: Manual; On-grid to Off-grid: Manual; Grid first policy: On-grid; Switch type: Non-seamless. Sidväljaren längst ner visar sida 1.
Textbeskrivning av bilden
Skärmdump av dialogrutan 'Modify parameter' i CHINT ESS webbgränssnitt (stängningskryss uppe till höger). Fält: Dispatch mode (obligatoriskt) med den stängda rullgardinsmenyns värde 'Self-consu.' (avklippt). Den öppna listan visar: No control; System remote dispatch (markerad med en ljusblå ruta); Device remote dispatch; Self-consumption (i grönt, aktuellt värde); TOU; Remote plan dispatch; Peak shaving; ytterligare en post är avklippt längst ner. En grön knapp är delvis dold bakom listan; bakgrundssidan är nedtonad.
5 Logga in i Reduxis webbgränssnitt
Enheten läggs till i Configurator, Reduxi Controllers webbgränssnitt. Du lägger inte till den i själva Reduxi-appen eller i Reduxi Cloud. Du kan öppna det på två sätt:
Textbeskrivning av bilden
Skärmbild av tre skärmar i mobilappen Reduxi sida vid sida, med cyanfärgade rutor och nummermärken 2 till 4. Vänster skärm (instrumentpanel, mörkt tema): menyikon uppe till vänster markerad med en ruta och märke 2; logotypen 'reduxi'; flikarna 'Real time data' (aktiv) och 'Statistics'; pris 5.79 € och temperatur 3.2 °C; energiflödesdiagram med ett hus i mitten (-1.25 kW) och ikoner med värdena 69.0 W, 1.3 kW, 1.1 kW (röd ring), -165.0 W med 97 % (röd ring) och 0.0 W längst ned; flikarna 'Power' och 'Energy'; navigering längst ned: Dashboard, Diagnostics, Device control, Settings. Mellersta skärmen (sidomeny): logotypen 'reduxi', 'Number of locations: 1233', rubriken 'Reduxi device management', posterna '+ Add Reduxi location' och 'Reduxi devices' (markerad med en ruta och märke 3), sedan 'My profile' och 'About app'. Höger skärm (enhetssida): Back; bild av en svart Reduxi-styrenhet med två Ethernet-portar; status 'Connected'; kortet 'Update available': 'New update is available for your Reduxi device.' med knappen 'Download and install update'; kortet 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' med knappen 'Activate tunnel connection' (markerad med en ruta och märke 4); kortet 'Unit details' med fältet 'Unit ID'.
Textbeskrivning av bilden
Skärmbild i två delar sida vid sida. Vänster del: skärm i mobilappen Reduxi på mörk bakgrund. Överst: knappen Back; bild av en svart Reduxi-styrenhet med två Ethernet-portar och ett plintblock; status 'Connected' med en Wi-Fi-ikon. Kortet 'Update available': 'New update is available for your Reduxi device.' med knappen 'Download and install update'. Kortet 'Connect to configurator' med en nyckelikon: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' och knappen 'Open configurator', markerad med en cyanfärgad ruta och nummermärke 5. Under: kortet 'Unit details' med fältet 'Unit ID' (värdet syns inte). Höger del: Reduxi Configurator öppnad i en webbläsare, markerad med en cyanfärgad ram och nummermärke 6. Överst: bakåtpil, 'Tunnel connection', uppdateringsikon. Sidofält till vänster med ikoner (blixt, chip, blixtsymbol, stapeldiagram, kugghjul). Sidan 'Home' med en grön länkikon. Grön notis: 'New patch available. Click here to apply.' med ett stäng-X. Tid 09:12:56. Energiflödesdiagram med ett hus i mitten (1.700 kW) och ikoner för nät (0.000 kW), sol (1.700 kW), batteri (grönt, 0.000 kW och 0.800 kW), en enhet till vänster (0.900 kW), elfordon och en laddare eller enhet längst ned. Etiketten 'Energy manager' längst ned.
reduxi.app), öppna platsen, gå till Manage location → OEM devices och klicka på Activate tunnel connection. Bekräfta med OK, vänta cirka 30 sekunder och klicka på Go to controller. Configurator öppnas på en ny flik utan lösenord.http://reduxi.local. Du hittar IP-adressen i routerns enhetslista eller i Reduxi-appen under Reduxi devices.admin · Lösenord: admin (fabriksinställning). Om lösenordet ändrades vid installationen använder du det. Det är inte lösenordet till ditt Reduxi-konto.Textbeskrivning av bilden
Skärmbild av inloggningssidan till Reduxi Configurator i ett Chrome-fönster. Adressfältet visar 'Not secure' och 'reduxi.local'; adressfältet är markerat med en cyanfärgad ruta och en förstorad kopia av det (cyanfärgad ruta, texten 'Not secure reduxi.local') visas till vänster, förbunden med en cyanfärgad linje. Sidans bakgrund: en ljusgrå linjeteckning av ett hus med solpaneler (gröna), en laddbox, en växelriktare, en bil och en laddare. Uppe till vänster: logotypen 'reduxi configurator'. Inloggningsruta i mitten med rubriken 'Login', en språkväljare (engelsk flagga, 'English'), ett användarnamnsfält och ett lösenordsfält samt en mörk knapp 'Login'.
admin är inte ditt Reduxi-konto. reduxi.local fungerar bara i samma nätverk som styrenheten.6 Lägg till CHINT ESS i Reduxi
När ESS är anslutet och konfigurerat (se Punkt 4) och Configurator är öppen (se Punkt 5) registrerar du det som en ny enhet (CHINT CPS ES-125kW-261kWh-EU).
6.1 Grundinställningar
Hybrid Inverter. Välj Type: CHINT CPS ES-125kW-261kWh-EU. Namnge enheten som du vill, till exempel Chint Power ESS.Textbeskrivning av bilden
Skärmbild av sidomenyn i Reduxi Configurator. Överst: logotypen reduxi Configurator. Avsnittet Devices (med en minusikon) listar: Iskraemeco AM550 (elmastikon) och två poster med solikoner och inga synliga namn. Längst ned finns en knapp Add device med ett plustecken, markerad med en cyan rektangel.
Textbeskrivning av bilden
Skärmdump av guidens steg 1 'Basic settings' i Reduxi Configurator (steg 2 'Communication channel' gråtonat). Formulär: Device type *: Hybrid inverter; Type *: CHINT CPS ES-125kW-261kWh-EU; Name *: Chint Power ESS. Knappar: Back, Next.
6.2 Kommunikationsinställningar
I nästa steg konfigurerar du kommunikationskanalen, som är avgörande för att Modbus TCP/IP-kommunikationen ska fungera. Den upprättar länken mellan Reduxi-styrenheten och CHINT ESS.
| Parameter | Värde |
|---|---|
| Anslutning | TCP/IP |
| IP | IP-adressen för CHINT ESS (du kan skanna nätverket för att hitta rätt IP-adress) |
| Port | 502 |
| Modbus unit ID | Samma ID som är inställt på växelriktaren (standard: 1) |
| Control mode | Välj vilka EMS-lägen som används för att styra EMS |
| Är elmätare och PV anslutna | Ställ in på yes om elmätaren och PV är anslutna direkt till ESS-enheten |
Textbeskrivning av bilden
Skärmdump av guidens steg 2 'Communication channel' i Reduxi Configurator (steg 1 'Basic settings' klart), med rubriken 'Communication channel and device configuration'. Fält: Connection *: TCP/IP; IP *: tomt, med knappen 'Scan for IP'; Port *: 502; Modbus unit ID *: 1; Control mode *: EMS by inverter; Is electricity meter installed?: reglage Yes; Is PV installed?: reglage Yes. Knappar: Back, Test communication, Done.
6.3 Testa kommunikationen
Klicka på Test communication under fälten för kommunikationskanalen. Den läser av enheten en gång och sparar ingenting, och den kontrollerar att Modbus TCP/IP-anslutningen mellan enheterna fungerar. Om testet går bra klickar du på Done: det är först Done som skapar enheten.
Textbeskrivning av bilden
Skärmbild av knappfältet längst ned på en sida i Reduxi Configurator. Vänster: knappen 'Back'. Höger: knappen 'Test communication' (markerad med en cyanfärgad ruta) och den mörka knappen 'Done'.
Textbeskrivning av bilden
Skärmbild av sidan 'Communication channel and device configuration' i Reduxi Configurator. Connection *: TCP/IP (rullgardinslista). IP *: 192.168.50.243, med knappen 'Scan for IP'. Port *: 502, med knappen 'Test port'. Modbus unit ID *: 1. Knappar längst ned: Back (vänster), Test communication och Done (höger). Knappen Done är markerad med en cyanfärgad ruta.
Textbeskrivning av bilden
Skärmdump av dialogrutan 'Test communication' i Reduxi Configurator (stängningskryss uppe till höger). Text i grönt: 'Successful readout from device'. Värden: Battery active power: 0.0 W; Battery current: 0.0 A; Battery export active energy: 0 Wh; Battery import active energy: 38000000 Wh; Battery max. active power: 750000.0 W; Battery state name: STANDBY null; Battery state of charge: 10.0 %; Battery temperature: 28.0 °C; Battery voltage: 830.9333 V; Error: false null; Inverter active power: 0.0 W; Inverter max. power: 750000.0 W; Inverter min. power: -750000.0 W; Operating mode: ON_GRID null; State name: STANDBY null; Additional parameter - BATTERY_SOH: 100.0. Knapp: Close.
Textbeskrivning av bilden
Skärmdump av en dialogruta med rubriken Test communication och ett stängningskryss uppe till höger. Meddelande i röd text: Unable to communicate with device. Mörk knapp längst ner till höger: Close.
Om testet misslyckas kontrollerar du nätverkskablaget, IP-inställningarna och inställningarna på Reduxi-styrenheten och försöker sedan igen.
7 Kontrollera avläsningarna
7.1 Kontrollera avläsningarna
Kontrollera enhetens uppmätta värden och om den kommunicerar korrekt under Devices → Chint Power ESS → Last measurements.
Textbeskrivning av bilden
Skärmdump av enhetssidan i Reduxi Configurator, fliken 'Last measurements' vald (övriga flikar: Analyze, Archive, Details). Kortet 'Control type': knapparna Auto (vald) och Manual. Kortet 'Battery', rader (etikett: värde): Active power: 0.0; Current: 0.00 A; Voltage: 830.93 V; Battery state: STANDBY; State of charge: 10.00 %; nästa rad: 10.00 %; Capacity: 156.6; Max capacity: 1,566.0; nästa rad: 100.00 %; Import active energy: 38,000.00; Temperature: 28.00; Export active energy: 0.0; nästa rad: 0.0; Max. active power: 750.0; Active power setpoint: 0.0. Kortet 'Inverter', rader: Active power: 0.0; Max. active power: 750.0; Min. active power: -750.0; State: STANDBY; Error: OFF; Operating mode: ON_GRID. Kortet 'Other': Communication error: OFF; Control type: AUTO; Mode name setpoint: SETPOINT. Varje värde har en tidsstämpel med datum och tid.
7.2 Aktivera styrning från Reduxi
För avancerad styrning integrerar du enheten i Reduxi-systemets optimeringslägen. Under Devices → Chint Power ESS i Reduxi Configurator ställer du in control type på AUTO så att strategins kommandon påverkar batteriet.
För att uppnå maximal flexibilitet och lägre energikostnader med dynamiska priser och dynamiska tariffer definierar du din strategi enligt beskrivningen i Strategier för Reduxi controller.
När du har lagt till enheten kan du övervaka och styra den via Reduxi-appen.
✓ Sammanfattning
Förberedelser (punkt 1–3): Läs tillverkarens dokument, förbered Ethernet-kabeln och en bärbar dator eller surfplatta och anslut LAN1-porten på LEMS-modulen till Reduxi-styrenhetens lokala nätverk.
CHINT ESS (punkt 4): Kontrollera att LEMS har en giltig IP-adress och att TCP-port 502 är öppen, och aktivera sedan System remote dispatch i ESS-inställningarna.
Lägg till i Reduxi (punkt 5–6): Öppna Configurator, lägg till enheten med typen CHINT CPS ES-125kW-261kWh-EU, ange IP-adress, port 502 och Modbus unit ID (standard 1) och kör Test communication.
Driftsätt (punkt 7): Kontrollera avläsningarna under Last measurements och ange control type till AUTO.
→ Vanliga problem
| Problem | Lösning |
|---|---|
| Test communication visar “Unable to communicate with device”, enheten är offline | Kontrollera nätverkskablaget, IP-inställningarna och inställningarna på Reduxi-styrenheten. Kontrollera att ESS går att nå, att IP-adress, port 502 och Modbus unit ID är korrekta och att Modbus TCP är tillgängligt på ESS (se Punkt 4). |
| Ingen kommunikation trots att kabeln är ansluten | Kontrollera att LEMS har en giltig IP-adress i det lokala nätverket, att Reduxi kan nå enheten och att TCP-port 502 är öppen på ESS. Kontrollera ESMU-nätverksinställningarna i det lokala gränssnittet och läs CHINTs dokumentation eller kontakta supporten. |
| Pekskärmen ber om ett lösenord | Ange standarduppgifterna: användarnamn admin · lösenord 12345678. |
| Reduxi-kommandon påverkar inte batteriet | Kontrollera att System remote dispatch är aktiverat på ESS (se Punkt 4) och att control type i Reduxi är inställd på AUTO (se Punkt 7). |
| Open configurator öppnas inte eller förblir tom | Tunneln är inte aktiv ännu. Vänta cirka 30 sekunder och kontrollera att styrenheten är online. |
Inloggning med admin avvisas |
Lösenordet har troligen ändrats vid installationen: fråga installatören. Lösenordet till Reduxi-kontot fungerar inte där. |
reduxi.local laddas inte |
Du befinner dig inte i samma nätverk som styrenheten. Använd IP-adressen eller tunneln. |
