STEG 1: Krav för att ansluta Goodwe till Reduxi
För att möjliggöra kommunikation med Reduxi via Modbus TCP behöver du följande:
- Goodwe 2.0 cybersäkerhetsdongel
- Aktivera Modbus TCP på Goodwe-enheten via SEMS +
- IP-adressen till Goodwe-enheten
Vi rekommenderar starkt att du alltid uppgraderar till en Goodwe 2.0 cybersäkerhetsdongel vid installation av Reduxi. Om du använder dongelversion 1.0 eller 2.0 kan systemets funktionalitet vara begränsad.
STEG 2: UPPDATERA GOODWE DONGLE, VÄXELRIKTARE och BMS
Innan du påbörjar Reduxi-installationen är det viktigt att uppdatera Goodwe-dongeln, växelriktaren och BMS till den senaste FW-versionen.
Nedan finns en tabell över minimikrav för FW för olika typer av donglar och Goodwe-växelriktare.
STEG 3: Aktivera Modbus TCP på Goodwe-enheten
Denna process skiljer sig beroende på vilken typ av dongel som är installerad på plats. Vi rekommenderar starkt att installera en Goodwe-dongel 2.0 cybersäkerhet. Nedan finns en sammanfattning för varje dongeltyp.
| WiFi/LAN-dongel 1.0 | WiFi/LAN-dongel 2.0 | Cyber Security-dongel 2.0 |
|
I detta fall måste Modbus TCP aktiveras av GoodWe kundtjänst. Skicka ett e-postmeddelande till: service.se@goodwe.com
|
I detta fall måste Modbus TCP aktiveras av GoodWe kundtjänst. Skicka ett e-postmeddelande till: service.se@goodwe.com
|
Om serienumret börjar med 72100, är det versionen med cybersäkerhet I detta fall är Modbus TCP aktiverat via SEMS+ -appen.
|
3.1 Hur man aktiverar Modbus TCP på Cybersecurity 2.0 Dongle
VIKTIGT MEDDELANDE: Modbus TCP kan inte aktiveras på Cybersecurity 2.0-dongeln av GoodWe-support. Detta kan endast göras via SEMS+ -appen på plats.
Anslut till Goodwe-växelriktaren via SEMS+ -appen. Ladda ner från QR-koden nedan:
 |
 |
I SEMS+ -appen:
- Tryck på Inställningar längst ner på huvudsidan
- Tryck på Integritet & Säkerhet
- Aktivera Modbus TCP
STEG 4: Hitta och ställ in statisk IP-adress på Goodwe
Därefter måste IP-adressen ställas in. Vi rekommenderar att använda en fast (statisk) IP-adress.
I SEMS+ -appen:
- Tryck på Inställningar längst ner på huvudsidan
- Tryck på WLAN/LAN
-
Om DHCP-omkopplaren är aktiverad, vänligen inaktivera den och ange manuellt de data som är lämpliga för ditt nätverk.
Notera: skriv ner IP-adressen för senare.
STEG 5: Lägg till Goodwe-enhet på Reduxi
5.1 Lägg till enhet
Logga först in i den lokala Reduxi-konfiguratorn och lägg till en ny enhet genom att klicka på knappen 'Lägg till enhet'.
5.2 Välj GoodWe Hybrid Inverter
Inom det första steget definieras grundläggande inställningar:
- Välj Enhetstyp: Hybrid Inverter,
- Välj Typ: GoodWe Energy Storage Inverter HV,
- Namnge enheten själv

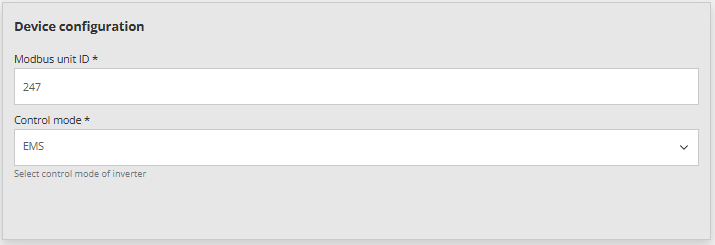

5.3 Enhetskonfiguration för kommunikationskanal
Det andra steget innebär att konfigurera kommunikationskanalen, vilket är avgörande för korrekt Modbus TCP-kommunikation. I detta steg etableras kommunikationslänken mellan Reduxi-styrenheten och GoodWe Hybrid Inverter.

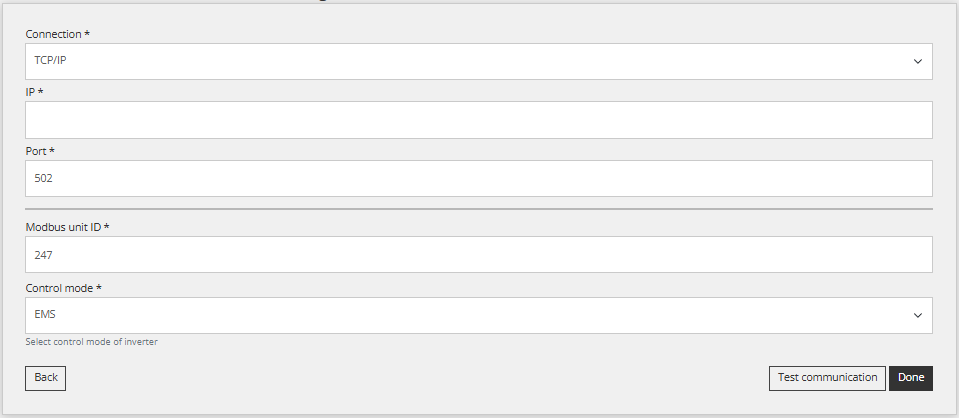

Inställningar för kommunikationskanalen visas nedan:
Notera: Ange IP-adressen för växelriktaren som ställts in tidigare.
5.4 Testa kommunikation
Nedanför alla fält för Kommunikationskanalen som nämns i föregående steg finns en knapp "Testa kommunikation". Denna knapp används för att verifiera om Modbus TCP-anslutningen mellan enheterna fungerar korrekt.
Lyckat svar (exempel):
5.5 Avläsningar från enheten
Syftet med denna punkt är att visa hur man kontrollerar avläsningar från enheten. Detta görs under 'Enhet (GoodWe Hybrid Inverter)/Senaste mätning'.
När enheten har lagts till framgångsrikt via konfiguratorn kan den övervakas via cloud-applikationen Reduxi.
