Anslut och konfigurera KEBA KeContact P30 EV-laddare med Reduxi-styrenhet via Modbus TCP IP (LAN)

Uppdaterad



1. Förutsättningar

  • KEBA KeContact P30 är mekaniskt och elektriskt installerad
  • Laddaren är påslagen
  • Ethernet-kabel finns tillgänglig
  • Bärbar dator eller styrenhet med Ethernet-gränssnitt finns tillgänglig
  • Användaren har behörighet att komma åt laddarens konfiguration

Ytterligare dokumentation:
Installations- och konfigurationsmanual — KEBA KeContact P30 x-series :: FENECON Dokumente
 https://www.keba.com/en/emobility/service-support/downloads/Downloads.
KeContactP30x-series_konfen

2. Fysisk Ethernet-anslutning

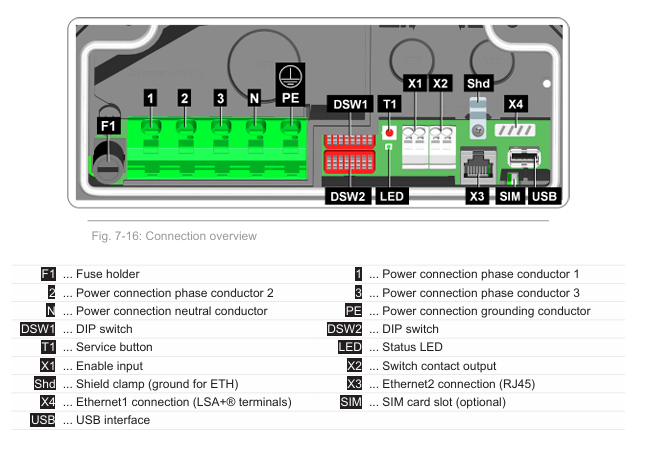

  1. Leta reda på Ethernet-porten (RJ‑45) inuti laddaren.
  2. Anslut en Ethernet-kabel:
    • till en nätverksswitch, eller
    • direkt till styrenheten, eller
    • direkt till en service-dator.
  3. Se till att länk-LED:erna är aktiva efter uppstart.


3. Åtkomst till laddarens konfiguration

3.1 Nätverksåtkomstmetod

KEBA P30 har ingen display. All konfiguration sker via det integrerade webbgränssnittet (Webb-UI).

För att komma åt webbgränssnittet måste laddarens IP-adress vara känd.

3.2 Initial IP-åtkomst (DHCP)

  1. Ställ in DIP-switchen för DHCP till ON (fabriksinställning).
  2. Slå på laddaren.
  3. Laddaren begär en IP-adress från nätverkets DHCP-server.
  4. Identifiera den tilldelade IP-adressen med någon av följande metoder:
    • Router DHCP-lista över tilldelade adresser
    • Nätverksskanningsverktyg
    • KEBA-serviceverktyg (om tillgängligt)

3.3 Webb-UI-inloggning

  1. Öppna en webbläsare.

  2. Ange laddarens IP-adress:

    http://<laddarens-ip-adress>
  3. Logga in med administratörsuppgifter.

Notera:

För KEBA KeContact P30-laddare tillhandahålls administratörslösenordet (eller service-lösenordet) av KEBA och finns vanligtvis på någon av följande platser:

  • På enhetsetiketten inuti laddaren
  • På idrifttagningsbladet som levererades med laddaren
  • På KEBA:s leveransdokumentation

4. Ethernet IP-konfiguration

4.1 Öppna nätverksinställningar

  1. I webbgränssnittet, navigera till: Nätverk → Ethernet
  2. Den aktuella IP-konfigurationen visas.

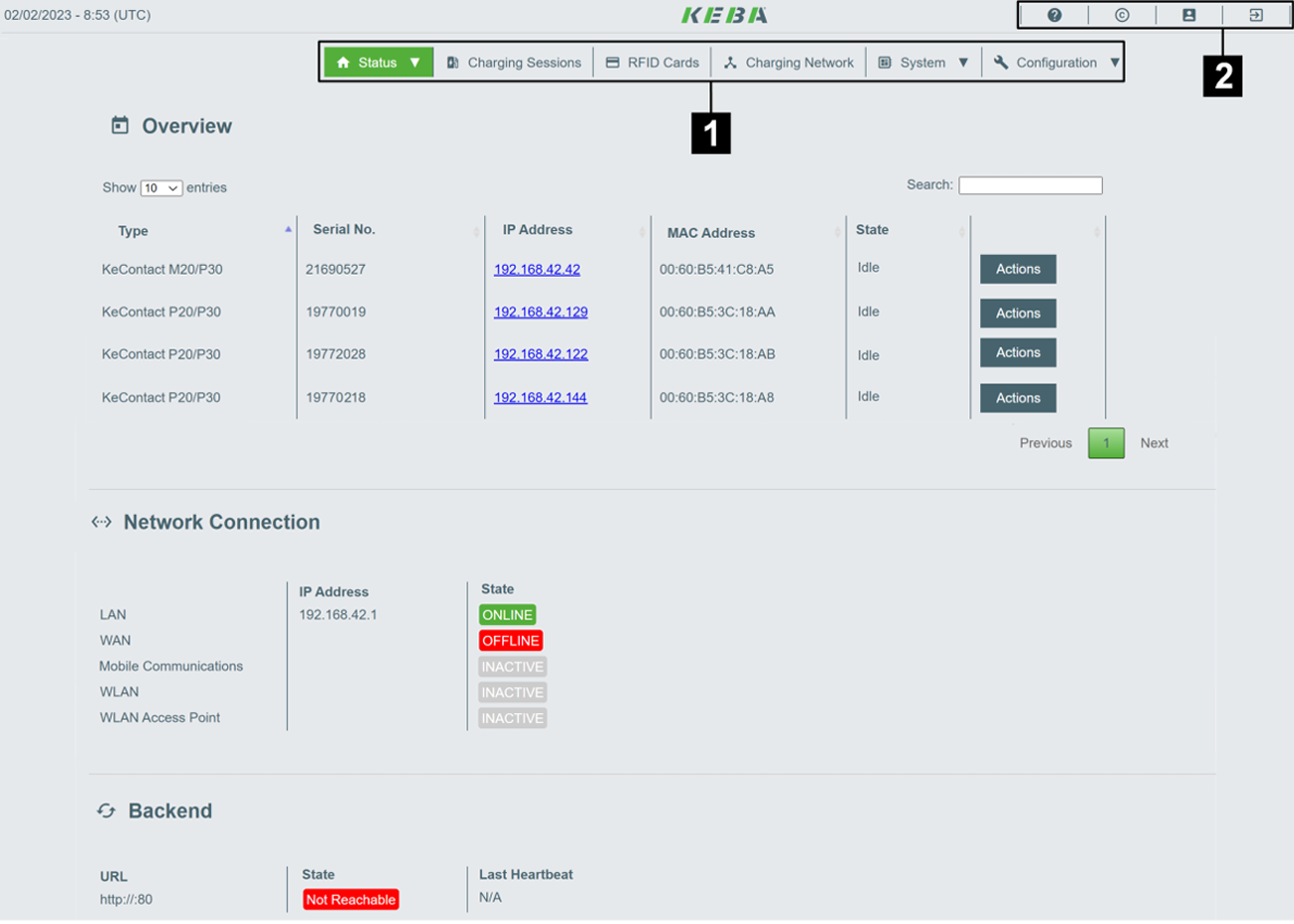

Webb-UI-exempel:

4.2 Statisk IP-konfiguration

Om en fast IP-adress krävs:

  1. Välj IP-konfigurationsläge: Statisk
  2. Ange följande parametrar:
    • IP-adress
      Exempel: 192.168.1.50
    • Nätmask
      Exempel: 255.255.255.0
    • Standard-gateway (om det krävs)
  3. Spara inställningar.
  4. Starta om laddaren.
  5. Kom åt webbgränssnittet med den nya IP-adressen.

5. Aktivera TCP/IP-kommunikation

5.1 Kommunikationsinställningar

  1. I webbgränssnittet, navigera till: Kommunikationsinställningar
  2. Aktivera önskat TCP/IP-kommunikationsgränssnitt:
    • Modbus TCP (om styrenheten kommunicerar via Modbus)
  3. Inaktivera oanvända kommunikationsgränssnitt.
  4. Spara inställningar.
  5. Starta om laddaren.

6. Lägga till ny enhet i Reduxi-styrenhet

För att lägga till en ny enhet eller redigera en befintlig, följ stegen nedan.

6.1 Logga in/Lägg till ny enhet

  1. Logga in i Reduxi Configurator-applikationen och tryck på knappen ”Lägg till enhet”.
  2. Välj den enhet du vill lägga till under Grundläggande inställningar.

6.2 Grundläggande enhetsparametrar

I det första steget, konfigurera enhetens grundläggande parametrar:

  • Enhetstyp: Välj enhetstyp
  • Typ: Välj typ
  • Namn: Ange önskat enhetsnamn

6.3 Kommunikationsinställningar

Fyll i kommunikationsparametrarna för den nya enheten som du lägger till i Reduxi och tryck sedan på Testa kommunikation. Om du får svar, tryck på Spara.
