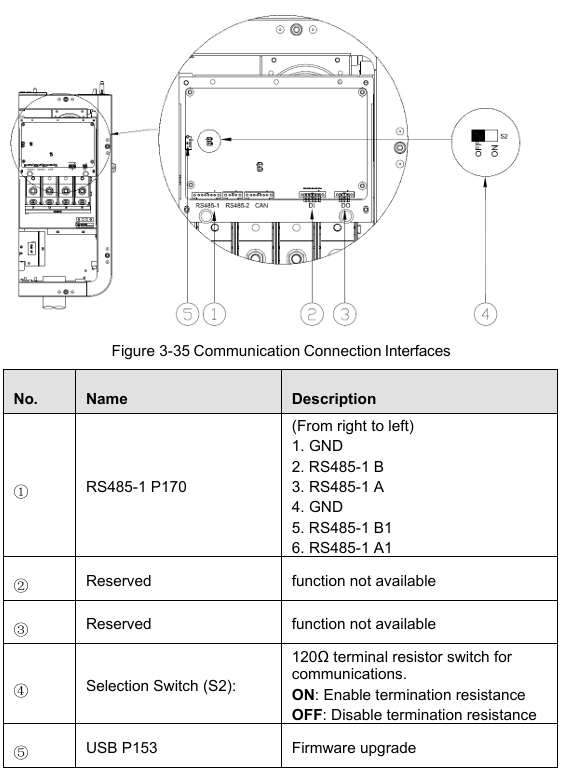

1. Fysisk anslutning
- RS485 A (D+)
- RS485 B (D−)
- valfri GND
Anslut enligt följande:
- RS485 A på växelriktaren → RS485 A på Reduxi-kontrollern
- RS485 B på växelriktaren → RS485 B på Reduxi-kontrollern
- GND kan anslutas om en skärmad kabel används
2. Flera växelriktare Anslutning

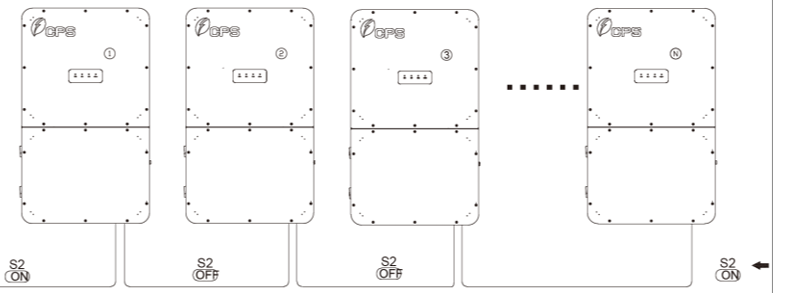

När du ansluter flera växelriktare, använd en linjär topologi (daisy chain):
Använd inte en stjärnkoppling.
På den första och sista enheten i sekvensen måste omkopplaren vara aktiverad enligt bilden.
3. Växelriktarinställningar (flera alternativ)
3.1 Växelriktare med display (med LCD-display)
För att ställa in RS485-adressen direkt på växelriktaren:
Procedur:
- Använd växelriktarens display och navigera till:
Inställningar → Kommunikation → RS485 - Lokalisera parametern Adress (Modbus-ID)
- Ställ in det önskade värdet (t.ex. 1, 2, 3, ... beroende på systemet)
- Bekräfta och spara inställningarna på växelriktaren
Inga ytterligare verktyg eller programvara krävs. All konfiguration görs lokalt via växelriktarens skärm.
3.2 Växelriktare utan display (utan LCD-display)
För växelriktare utan display måste RS485-adressen ställas in med en PC.
RS485 till USB-anslutning
Krävs:
- Bärbar dator
- RS485 till USB-adapter
- CHINT konfigurations-/serviceprogramvara
Procedur:
- Anslut RS485 till USB-adaptern till växelriktaren:
- Adapter A → växelriktare RS485 A
- Adapter B → växelriktare RS485 B
- Anslut adaptern till datorn via USB
- Öppna CHINT konfigurationsprogramvaran på datorn
- Välj rätt COM-port (t.ex. COM3) och ställ in kommunikationsparametrarna:
- BaudRate: 9600
- DataBits: 8
- Parity: Ingen
- StopBit: 1
- Upprätta anslutning med växelriktaren (Anslut / Läs)
- Lokalisera parametern Adress (Modbus-ID)
- Ställ in önskad adress och skriv/spara inställningarna till växelriktaren
Om direktanslutning via RS485 inte stöds av växelriktarens firmware, måste adressen ställas in med en kompatibel gateway eller servicegränssnitt.

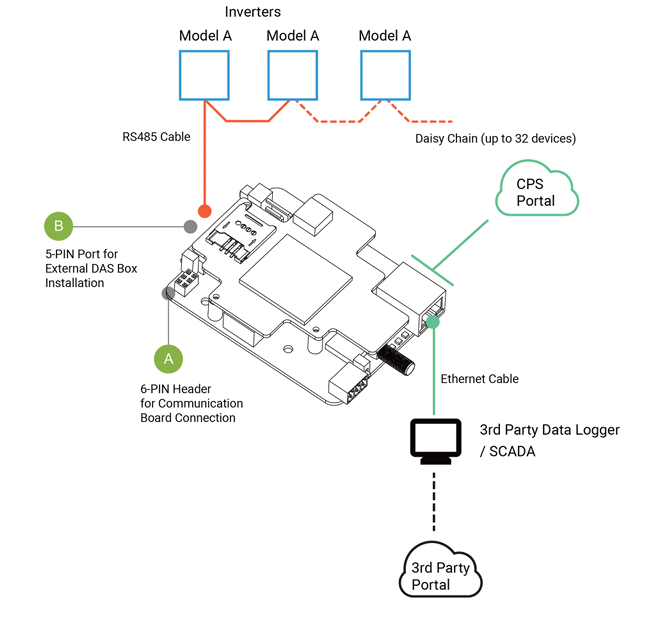

4. Valfritt: FlexOM Gateway-modul
Som ett valfritt tillägg kan en modul som heter FlexOM Gateway installeras.
Denna modul möjliggör:
- Fjärråtkomst till växelriktaren
- Kommunikation via TCP/IP (Ethernet) (Port: 502)
- Enklare konfiguration och övervakning via ett webbgränssnitt
Med FlexOM Gateway kan växelriktaren nås över nätverket, vilket eliminerar behovet av direkt RS485-konfiguration via PC i de flesta fall.
FlexOM Gateway kräver en anslutning till Internet med Ethernet. Alla LAN-brandväggsportar måste öppnas i båda riktningarna (för inkommande och utgående kommunikation) före idrifttagning av gatewayen, specifikt TCP 1884 med destinations-IP 47.254.52.209 (mqtt.chintpowersystems.com).
Officiell dokumentation för FlexOM Gateway-modul: https://www.chintpowersystems.com/wp-content/uploads/2025/12/CPS-FlexOM-Gateway-User-Manual-12-2-2025.pdf
5. Lägga till en ny enhet (CHINT String Inverter)
För att lägga till en ny enhet (Huawei SUN2000) eller för att redigera en befintlig, presenteras följande punkter.
5.1 Lägg till ny enhet
Logga in på Reduxi-konfiguratorn och tryck på knappen "Lägg till enhet".
5.2 Välj den enhet du vill lägga till (Grundinställningar)
I det första steget, välj grundparametrarna för enheten du vill lägga till:
- Enhetstyp: Solkraftverk,
- Tips: Huawei SUN2000,
- Namn: Ange namnet på enheten.
5.3 Kommunikationskanal
Fyll i parametrarna för kommunikation med SmartLogger, vilka är:
- Anslutning: TCP/IP,
- IP: fyll i IP-adressen från SmartLogger,
- Port: alltid 502,
- Modbus-enhets-ID: fyll i den logiska adressen för Modbus-inställningen för SmartLogger.
5.4 Kommunikationstest
Under alla inställningar i Kommunikationskanalen finns knappen "Testa kommunikation", som används för att utföra testet.
Kommunikationstestet kan ge två svar:
1. Kommunikationen fungerar korrekt, bilden nedan:
2. Kommunikationen fungerar inte korrekt, bilden nedan:
5.5 Avancerade inställningar
Avancerade inställningar är godtyckliga och beror på de specifika behoven på platsen där Reduxi Controller är installerad. När alla avancerade inställningar är klara, tryck på knappen "Klar" längst ner till höger.
5.6 Senaste mätningar
Efter att ha upprättat kommunikation med enheten framgångsrikt, kan uppmätta värden som erhållits från enheten dubbelkontrolleras som ett ytterligare test. Klicka på sektionen "Enhet" på startsidan av Reduxi-konfiguratorn, och välj den nyligen tillagda Huawei SUN2000-växelriktaren i trädstrukturen.
Om vi vill att enheten ska hanteras av en strategi, måste hanteringsläget ställas in på "Automatiskt", men om vi byter till manuellt läge kan vi testa funktionen för olika tillstånd.
Efter att ha lagt till enheten och kontrollerat värdena framgångsrikt kan enheten inspekteras och kontrolleras via Reduxi-applikationen.
