Reduxi Controller: första installationen med Reduxi-appen
Från att skapa din plats, via Wi‑Fi- och nätinställningar, till att lägga till din första enhet i det lokala gränssnittet.
→ Översikt
Den här guiden går igenom hela första installationen av en ny Reduxi Controller – från att skapa den första platsen i Reduxi-appen till att lägga till din första enhet (t.ex. en växelriktare) i styrenhetens lokala gränssnitt.
→ Krav
Innan du börjar ska styrenheten vara monterad och ha ström. Vad det innebär beror på vilken variant du har.

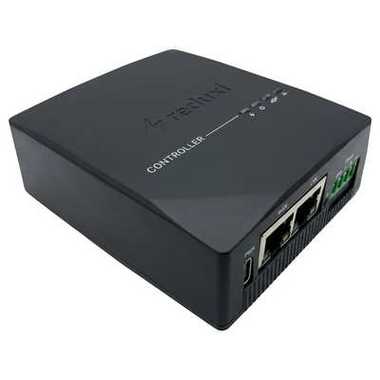

Textbeskrivning av bilden
Foto av en liten mörkgrå rektangulär enhet med rundade kanter mot vit bakgrund, sedd snett. Tryckt på ovansidan: reduxi-logotypen och ordet CONTROLLER med en linje som leder till en rad små indikatormarkeringar. På framsidan: två RJ45-Ethernet-portar bredvid varandra, en liten port på vänster sida och ett grönt skruvplintblock med flera stift i högra änden.
Textbeskrivning av bilden

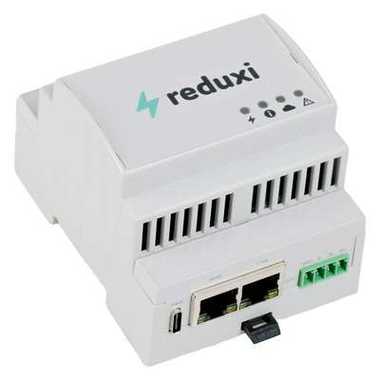

Foto av ett ljusgrått DIN-skenehölje mot vit bakgrund, sett snett. Tryckt på ovansidan: reduxi-logotypen (grön blixt och ordet reduxi) och en rad med fyra små statuslysdioder med symboler under (blixt, en cirkel med en symbol, en molnform, en varningstriangel). Ventilationsspringor på framsidan. Nedre delen av framsidan: två RJ45-Ethernet-portar bredvid varandra, en liten port till vänster, ett litet svart USB-minne isatt under portarna och ett grönt skruvplintblock med fyra stift till höger.
Varje variant levereras med allt du behöver för att driva styrenheten:
- Reduxi Controller (fristående hölje)
- Nätadapter,
230 V → 5 V(USB-C)
- Reduxi Controller (DIN-skenemodul)
- Nätaggregat för DIN-skena,
5 V
13A 1+N, type C-säkringsautomat på nätaggregatets ingång. Snäpp fast Reduxi-komponenterna på DIN-skenan, koppla sedan en 2-ledarkabel från nätaggregatet till säkringsautomaten (1.5 mm²) och fortsätt till styrenheten med en kabel på minst 1 mm².När styrenheten är monterad och har ström ska du också ha:
- Smartphone eller surfplatta med Reduxi-appen installerad (iOS eller Android)
- Ett Reduxi-molnkonto – se Skapa ditt Reduxi-konto nedan om du inte har något ännu
- Uppgifter för det lokala Wi‑Fi-nätverket på installationsplatsen (nätverksnamn/SSID och lösenord), om styrenheten ska ansluta via Wi‑Fi
- Uppgift om säkringarnas storlek (L1/L2/L3) i mätarskåpet på installationsplatsen
- Dator eller surfplatta med internetanslutning, för att nå det lokala gränssnittet (Configurator)
Planerar du vilka enheter du ska ansluta? Reduxi stöder ett stort och växande utbud av växelriktare, batterier, elbilsladdare och mätare. Om du redan har din styrenhet och vet vilka enheter du ska ansluta har det med största sannolikhet redan bekräftats och du kan hoppa vidare.
1 Skapa ditt Reduxi-konto
Om du inte redan har ett Reduxi-molnkonto skapar du ett innan du börjar konfigurera styrenheten. Registreringen görs direkt i Reduxi-appen.
Textbeskrivning av bilden

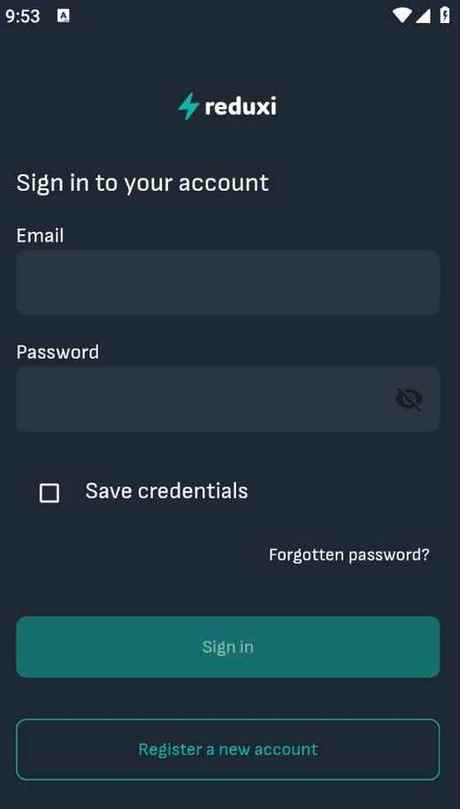

Skärmbild av inloggningsskärmen i Reduxi-appen på en telefon (statusfält, klockan 9:53), mörkt tema. reduxi-logotypen överst. Rubrik: "Sign in to your account". Fältet Email: tomt. Fältet Password: tomt, med en överstruken ögonikon till höger. Kryssruta "Save credentials": inte ikryssad. Länken "Forgotten password?" (högerjusterad). Knappen "Sign in" (grön, fylld). Under den en knapp med grön kontur: "Register a new account".
Textbeskrivning av bilden

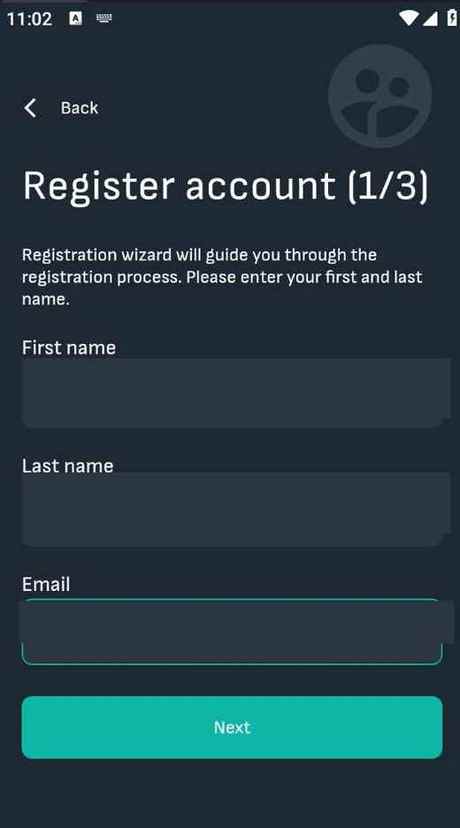

Skärmbild av mobilappen Reduxi (mörkt tema) på en telefon, skärmen "Register account (1/3)". Statusfält: klockan 11:02, två små ikoner, Wi-Fi- och signalikoner, batteri. Uppe till vänster en "Back"-pil; en stor grå rund ikon med användargrupp uppe till höger. Text: "Registration wizard will guide you through the registration process. Please enter your first and last name." Fält, alla tomma: "First name", "Last name", "Email" (fältet Email har en turkos kontur, aktivt). Längst ned en grön knapp i full bredd "Next".
Textbeskrivning av bilden

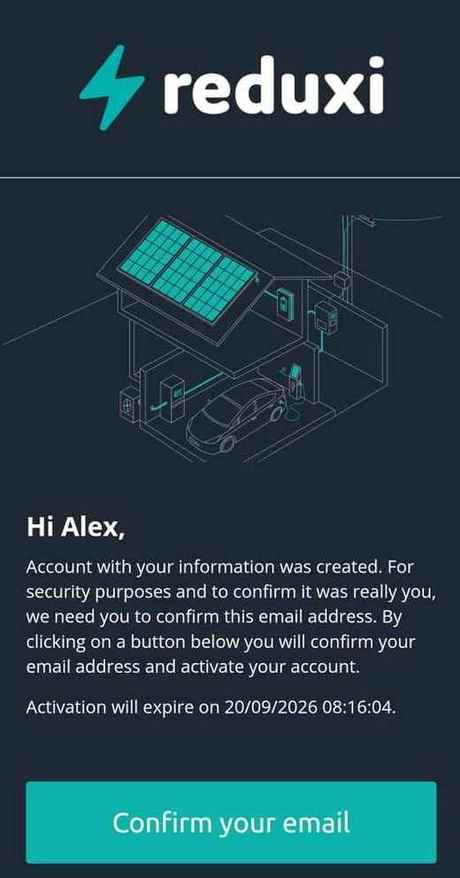

Skärmbild av ett bekräftelsemejl från Reduxi, mörkt tema. Överst: reduxi-logotypen med en grön blixt, en tunn horisontell linje, därefter en linjeillustration av ett hus med solpaneler på taket (gröna), en laddbox, en bil parkerad i ett garage med en elbilsladdare och en elstolpe. Hälsning: "Hi (first name omitted),". Text: "Account with your information was created. For security purposes and to confirm it was really you, we need you to confirm this email address. By clicking on a button below you will confirm your email address and activate your account." Nästa rad: "Activation will expire on 20/09/2026 08:16:04." Längst ned en stor grön knapp: "Confirm your email".
2 Skapa en plats i Reduxi-appen
Varje Reduxi-enhet tillhör en plats – vanligtvis den fysiska plats där styrenheten är installerad.

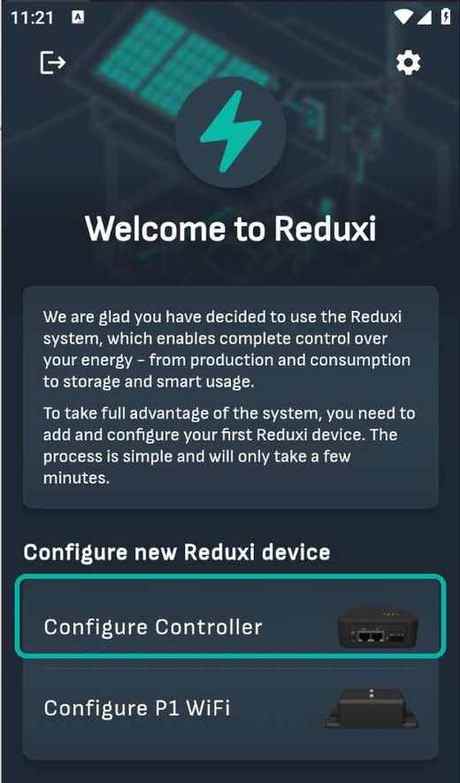

Textbeskrivning av bilden
Skärmbild av välkomstskärmen i Reduxi-appen på en telefon (statusfält, klockan 11:21), mörkt tema med en svag solpanelsbakgrund. Uppe till vänster: utloggningsikon. Uppe till höger: kugghjulsikon för inställningar. I mitten: rund grön blixtlogotyp. Rubrik: "Welcome to Reduxi". Textruta: "We are glad you have decided to use the Reduxi system, which enables complete control over your energy - from production and consumption to storage and smart usage." och "To take full advantage of the system, you need to add and configure your first Reduxi device. The process is simple and will only take a few minutes." Avsnittsrubrik: "Configure new Reduxi device". Två kort: "Configure Controller" med en bild av en svart styrenhetslåda, markerat med en grön kontur; och "Configure P1 WiFi" med en bild av en liten svart avläsare för elmätare.

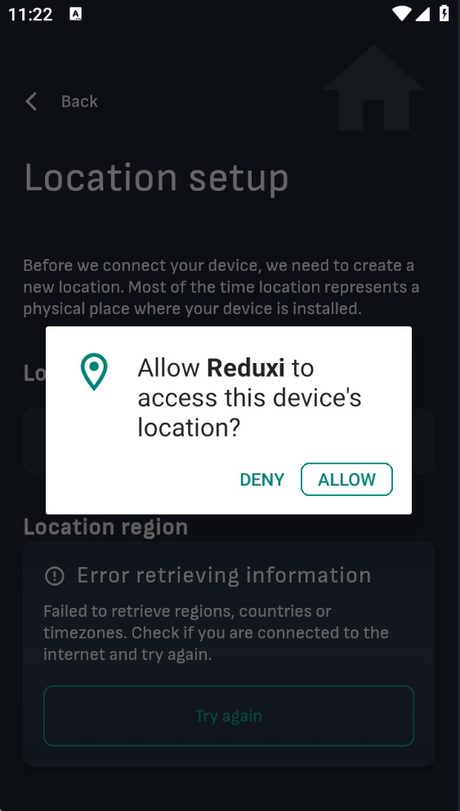

Textbeskrivning av bilden
Skärmbild av skärmen "Location setup" i Reduxi-appen på en telefon (statusfält, klockan 11:22), nedtonad av en Android-dialogruta för behörighet. Bakom dialogrutan: "Back", rubriken "Location setup", texten "Before we connect your device, we need to create a new location. Most of the time location represents a physical place where your device is installed.", ett avsnitt för platsnamn (mestadels dolt av dialogrutan) och ett avsnitt "Location region" med meddelandet "Error retrieving information": "Failed to retrieve regions, countries or timezones. Check if you are connected to the internet and try again." och en knapp med kontur "Try again". Längst fram: en vit dialogruta med en grön platsnålsikon och texten "Allow Reduxi to access this device's location?" och två knappar: "DENY" och "ALLOW" (ALLOW har en grön kontur).
Example Home).Textbeskrivning av bilden

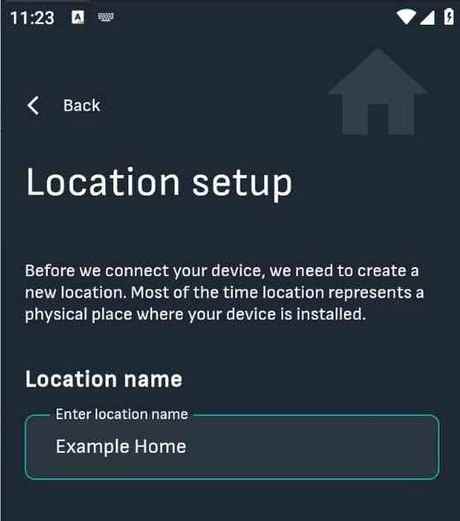

Skärmbild av skärmen "Location setup" i Reduxi-appen på en telefon (statusfält, klockan 11:23), mörkt tema med en svag husikon uppe till höger. Uppe till vänster: "Back" med en vänsterpil. Text: "Before we connect your device, we need to create a new location. Most of the time location represents a physical place where your device is installed." Avsnittsrubrik: "Location name". Inmatningsfält med den flytande etiketten "Enter location name" som innehåller värdet "Example Home"; fältet har en grön kontur.
Europe/Vienna) och rätta den om det behövs, eftersom vissa regioner omfattar mer än en tidszon.Textbeskrivning av bilden

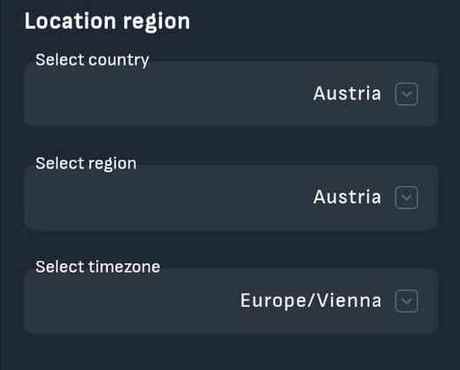

Skärmbild av avsnittet "Location region" i Reduxi-appen (mörkt tema). Tre rullgardinsfält, vart och ett med en nedåtpil: Select country: Austria; Select region: Austria; Select timezone: Europe/Vienna.
Textbeskrivning av bilden

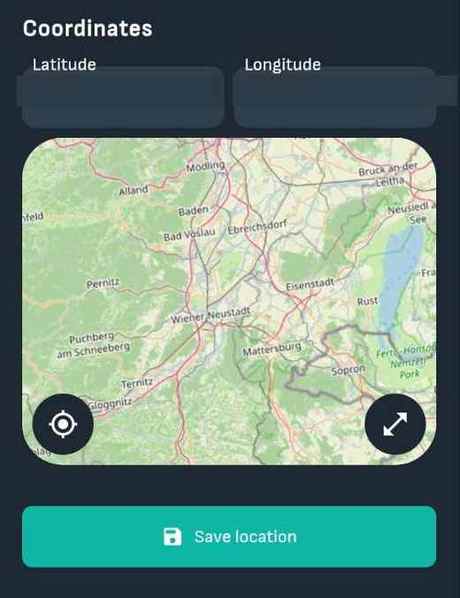

Skärmbild av avsnittet "Coordinates" i Reduxi-appen (mörkt tema). Två fält sida vid sida: Latitude; Longitude. Under: en karta som visar området kring Wiener Neustadt och Neusiedler See med ortnamn som Mödling, Baden, Bad Vöslau, Ebreichsdorf, Wiener Neustadt, Eisenstadt, Rust, Mattersburg, Sopron, Pernitz, Puchberg am Schneeberg, Ternitz; en grå gränslinje nere till höger. Två runda mörka knappar på kartan: en målsymbol (nere till vänster) och en diagonal dubbelpil, expandera-ikon (nere till höger). Under kartan en grön knapp med en spara-ikon: "Save location".
3 Anslut styrenheten till appen
Därefter ansluts din smartphone eller surfplatta till styrenheten så att den kan konfigureras. Det finns två sätt att göra det:
Skanna QR-koden och hitta enheten
Textbeskrivning av bilden

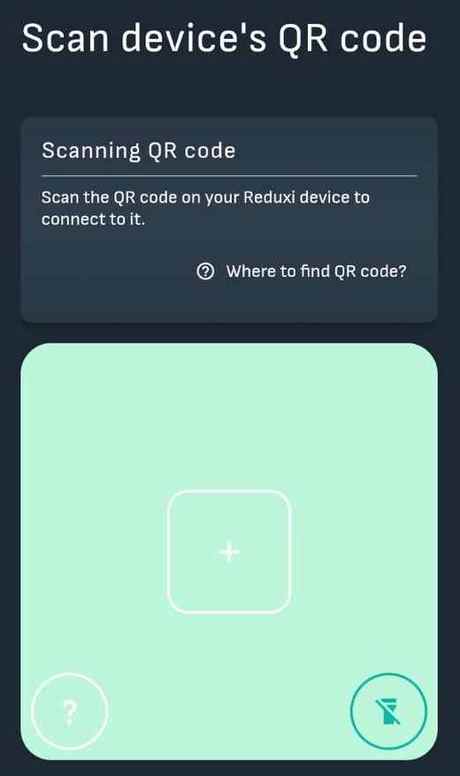

Skärmbild av skärmen "Scan device's QR code" i Reduxi-appen på en telefon, mörkt tema. Kortet "Scanning QR code" med texten "Scan the QR code on your Reduxi device to connect to it." och en länk med en frågetecken-ikon: "Where to find QR code?". Under det ett stort ljusgrönt kameraområde (tomt, ingen kamerabild) med en vit rundad kvadrat med ett plustecken i mitten. Längst ned i kameraområdet: en vit cirkel med ett frågetecken till vänster och en grön cirkel med en överstruken ficklampsikon till höger.
Reduxi). Det här steget kan ta upp till en minut beroende på enhet.Textbeskrivning av bilden

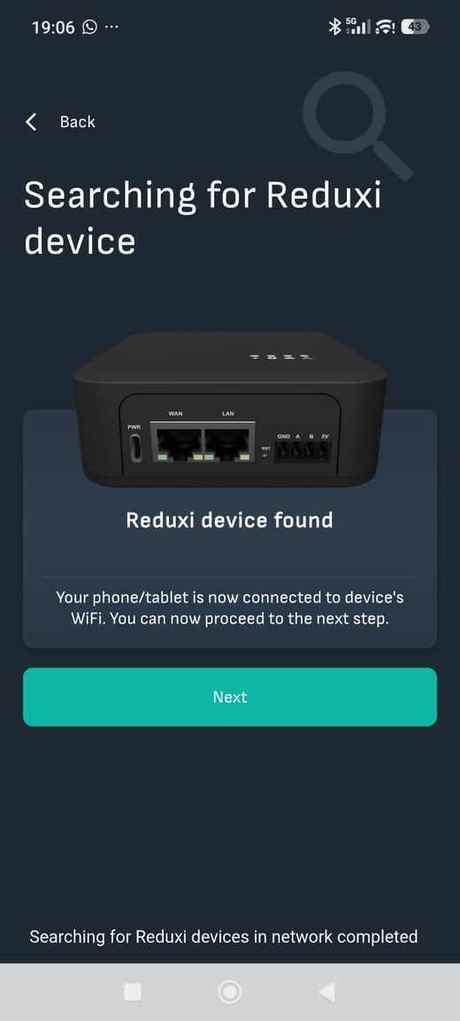

Skärmbild av mobilappen Reduxi (mörkt tema) på en telefon, skärmen "Searching for Reduxi device". Statusfält: klockan 19:06, WhatsApp-ikon, Bluetooth, 5G-signal, Wi-Fi med utropstecken, batteri 43. "Back"-pil uppe till vänster; en svag förstoringsglasikon uppe till höger. Illustration av styrenhetens framsida: en mörk platt låda med en liten port märkt "PWR", två RJ45-portar märkta "WAN" och "LAN" med gröna lysdioder samt ett 4-poligt plintblock med stiftetiketter (GND, A, B, 5V). Kort under den: "Reduxi device found" och texten "Your phone/tablet is now connected to device's WiFi. You can now proceed to the next step." Grön knapp i full bredd "Next". Statusrad längst ned: "Searching for Reduxi devices in network completed". Androids navigeringsfält med kvadrat-, cirkel- och bakåttriangelikoner.
Anslut manuellt (ingen QR-kod)
Ingen QR-kod, kameraåtkomst nekad eller går koden inte att skanna? Du kan ansluta på samma sätt, bara utan att skanna:
Reduxi och står på enhetens etikett tillsammans med lösenordet). Gå sedan tillbaka till Reduxi-appen – den identifierar enheten på samma sätt som efter en QR-skanning, och du fortsätter från "Bekräfta enheten" ovan.4 Första konfigurationen av styrenheten
Under den första konfigurationen bestämmer du hur styrenheten ansluter till internet och vilka värden för nätanslutningen som gäller.
Ställ in nätverksanslutningen
Styrenheten behöver en nätverksanslutning för att fungera. Du kan använda ett trådlöst nätverk (Wi‑Fi), ett kabelanslutet nätverk (Ethernet) eller ett mobilnätverk (SIM-kort) – välj det som finns på installationsplatsen. Minst ett alternativ måste vara konfigurerat innan du kan gå vidare.
Textbeskrivning av bilden

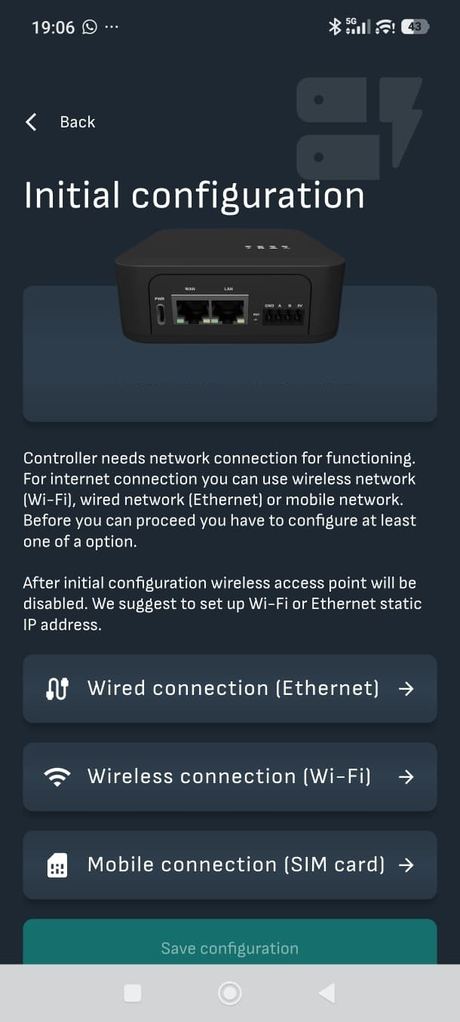

Skärmbild av mobilappen Reduxi (mörkt tema) på en telefon, skärmen "Initial configuration". Statusfält: klockan 19:06, WhatsApp-ikon, Bluetooth, 5G-signal, Wi-Fi med utropstecken, batteri 43. "Back"-pil uppe till vänster; en svag ikon i Reduxi-stil uppe till höger. Under rubriken en illustration av styrenhetens framsida: en mörk platt låda med en liten port i USB-C-stil märkt "PWR", två RJ45-portar märkta "WAN" och "LAN" samt ett 4-poligt plintblock med stiftetiketter (GND, A, B, 5V). Text: "Controller needs network connection for functioning. For internet connection you can use wireless network (Wi-Fi), wired network (Ethernet) or mobile network. Before you can proceed you have to configure at least one of option." och "After initial configuration wireless access point will be disabled. We suggest to set up Wi-Fi or Ethernet static IP address." Tre alternativknappar med pilar: "Wired connection (Ethernet)", "Wireless connection (Wi-Fi)", "Mobile connection (SIM card)". Under dem en nedtonad (inaktiv) grön knapp "Save configuration". Längst ned: Androids navigeringsfält med kvadrat-, cirkel- och bakåttriangelikoner.
Tryck på Wireless connection (Wi‑Fi) på skärmen för den första konfigurationen och välj sedan ett nätverk automatiskt eller ställ in det manuellt:

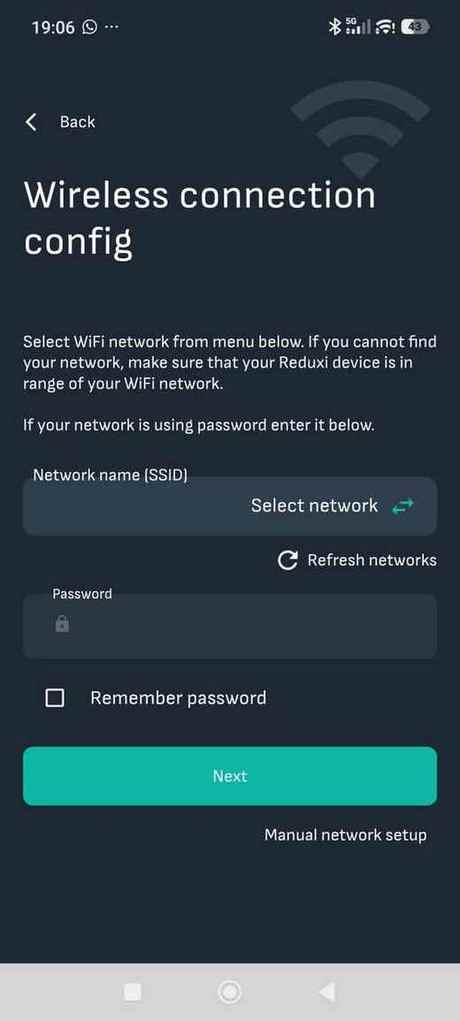

Textbeskrivning av bilden
Skärmbild av mobilappen Reduxi (mörkt tema) på en telefon, skärmen "Wireless connection config". Statusfält: klockan 19:06, WhatsApp-ikon, Bluetooth, 5G-signal, Wi-Fi med utropstecken, batteri 43. "Back"-pil uppe till vänster; en svag Wi-Fi-symbol uppe till höger. Text: "Select WiFi network from menu below. If you cannot find your network, make sure that your Reduxi device is in range of your WiFi network. If your network is using password enter it below." Fältet "Network name (SSID)": visar "Select network" med en ikon med växlingspilar (inget nätverk valt). Länken "Refresh networks" med en uppdateringsikon. Fältet "Password": tomt, med en låsikon. Kryssruta "Remember password": inte ikryssad. Grön knapp i full bredd "Next". Länken "Manual network setup". Längst ned: Androids navigeringsfält med kvadrat-, cirkel- och bakåttriangelikoner.
Med Wi‑Fi kan du också välja hur styrenheten får sin IP-adress:
- Automatisk IP-adress (DHCP) – styrenheten får sin IP-adress från routern. Du måste ta reda på IP-adressen efteråt för att nå det lokala gränssnittet.
- Statisk IP-adress – du anger IP-adress, nätmask och gateway själv. Rekommenderas, eftersom adressen då inte ändras med tiden; se till att den inte redan används av din DHCP-server.
Tryck på Wired connection (Ethernet) om en nätverkskabel är ansluten direkt till styrenheten och välj sedan hur den får sin IP-adress:
Textbeskrivning av bilden

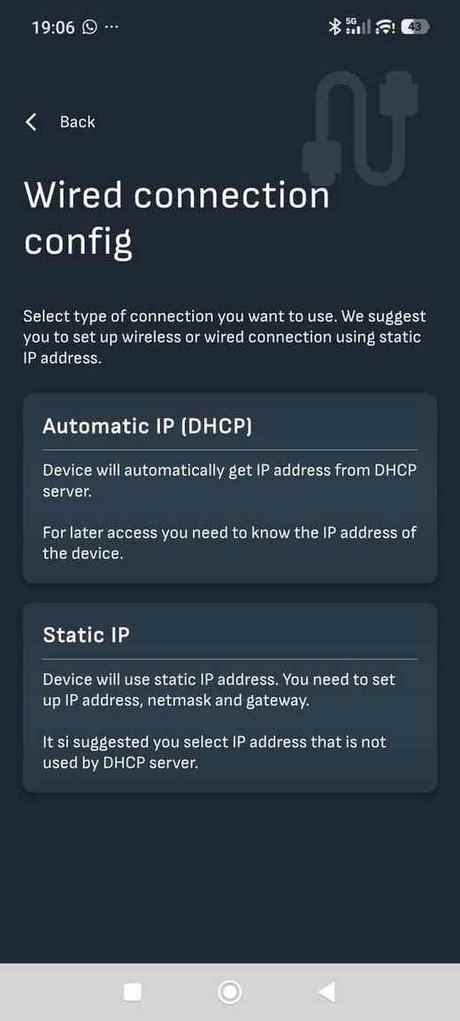

Skärmbild av mobilappen Reduxi (mörkt tema) på en telefon, skärmen "Wired connection config". Statusfält: klockan 19:06, WhatsApp-ikon, Bluetooth, 5G-signal, Wi-Fi med utropstecken, batteri 43. Uppe till vänster en "Back"-pil; en svag nätverkskabelikon uppe till höger. Text: "Select type of connection you want to use. We suggest you to set up wireless or wired connection using static IP address." Två alternativkort. Kortet "Automatic IP (DHCP)": "Device will automatically get IP address from DHCP server. For later access you need to know the IP address of the device." Kortet "Static IP": "Device will use static IP address. You need to set up IP address, netmask and gateway. It si suggested you select IP address that is not used by DHCP server." (tryckt som "It si suggested"). Längst ned: Androids navigeringsfält med kvadrat-, cirkel- och bakåttriangelikoner.
- Automatisk IP-adress (DHCP) – styrenheten får sin IP-adress från routern. Du måste ta reda på IP-adressen efteråt för att nå det lokala gränssnittet.
- Statisk IP-adress – du anger IP-adress, nätmask och gateway själv. Rekommenderas, eftersom adressen då inte ändras med tiden; se till att den inte redan används av din DHCP-server.
För styrenheter med ett installerat SIM-kort trycker du på Mobile connection (SIM card) och anger uppgifterna från din mobiloperatör:
Textbeskrivning av bilden

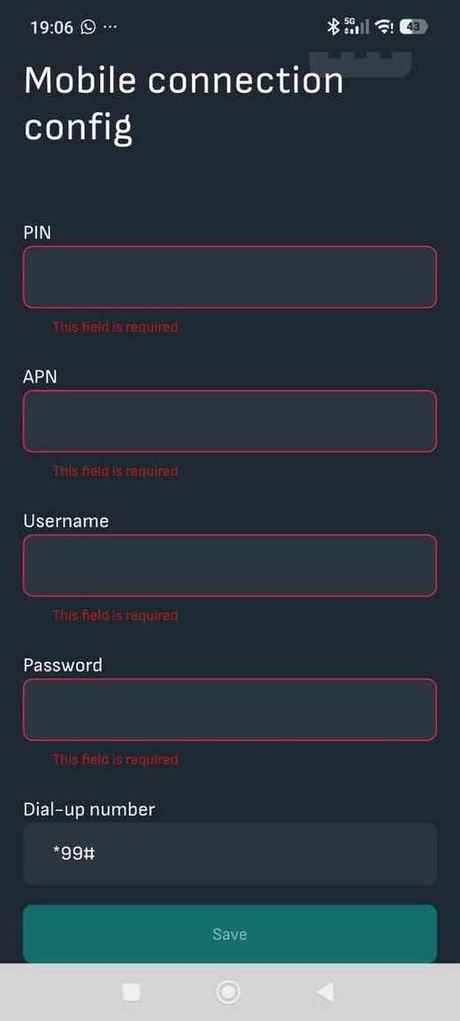

Skärmbild av skärmen "Mobile connection config" i Reduxi-appen på en telefon (statusfält, klockan 19:06, ikoner för Bluetooth, 5G-signal, Wi-Fi och batteri 43), mörkt tema. Formulärfält: PIN: tomt, röd kontur, rött meddelande "This field is required"; APN: tomt, röd kontur, rött meddelande "This field is required"; Username: tomt, röd kontur, rött meddelande "This field is required"; Password: tomt, röd kontur, rött meddelande "This field is required"; Dial-up number: *99# (normal kontur). Under: en grön knapp "Save" (ser nedtonad ut). Allra längst ned Androids navigeringsfält (kvadrat, cirkel, bakåttriangel).
- PIN – SIM-kortets PIN-kod, om det har någon
- APN – åtkomstpunktens namn för din mobiloperatörs datanät
- Username / Password – bara om din operatör kräver det
-
Dial-up number – lämnas oftast kvar på standardvärdet
*99#
Har du inget SIM-kort ännu? Reduxi kan också tillhandahålla ett SIM-kort till styrenheten, mot en engångsavgift för aktivering plus en månadsavgift.
När en metod visar en grön bock trycker du på Save configuration. Appen sparar inställningarna på styrenheten (det kan ta upp till en minut), återansluter till den i det nya nätverket och sparar sedan konfigurationen i Reduxi-molnet.

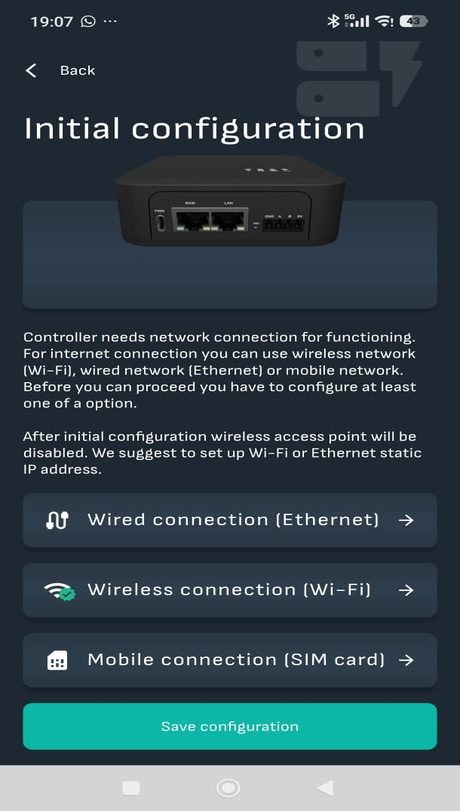

Textbeskrivning av bilden
Skärmbild av skärmen "Initial configuration" i Reduxi-appen på en telefon (statusfält, klockan 19:07, ikoner för Bluetooth, 5G-signal, Wi-Fi och batteri 43), mörkt tema. Uppe till vänster: "Back" med en vänsterpil. Under rubriken ett foto av den svarta Reduxi Controller sedd framifrån, med en USB-port, två Ethernet-portar märkta WAN och LAN och ett plintblock med små etiketter. Text: "Controller needs network connection for functioning. For internet connection you can use wireless network (Wi-Fi), wired network (Ethernet) or mobile network. Before you can proceed you have to configure at least one of a option." och "After initial configuration wireless access point will be disabled. We suggest to set up Wi-Fi or Ethernet static IP address." Tre listknappar, var och en med en pil till höger: "Wired connection (Ethernet)"; "Wireless connection (Wi-Fi)" vars ikon har en liten grön bock (konfigurerad); "Mobile connection (SIM card)". Under: en fylld grön knapp "Save configuration". Allra längst ned Androids navigeringsfält (kvadrat, cirkel, bakåttriangel).
Nätinställningar
När minst en nätverksanslutning är konfigurerad får du frågor om nätanslutningen på installationsplatsen.
Textbeskrivning av bilden

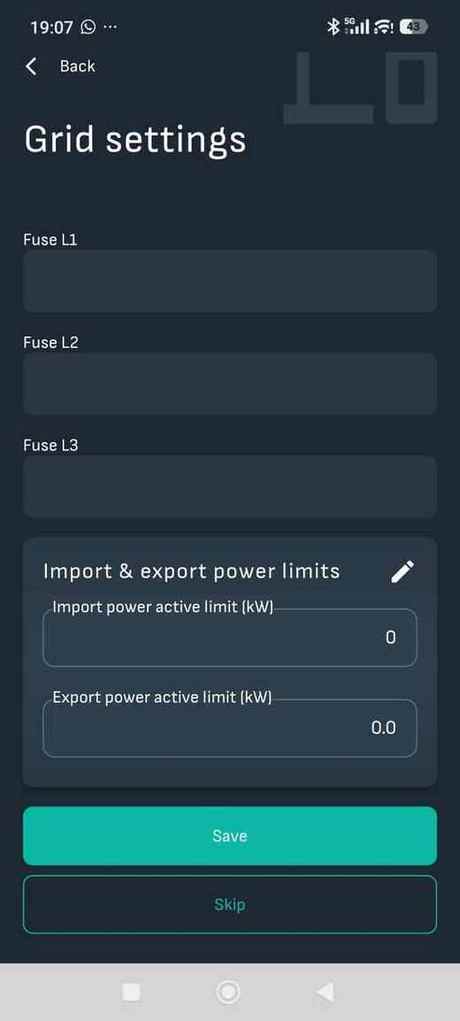

Skärmbild av mobilappen Reduxi (mörkt tema) på en telefon, skärmen "Grid settings". Statusfält: klockan 19:07, WhatsApp-ikon, Bluetooth, 5G-signal, Wi-Fi med utropstecken, batteri 43. "Back"-pil uppe till vänster; en svag nät- eller mätarikon uppe till höger. Fält, alla tomma: "Fuse L1", "Fuse L2", "Fuse L3". Kortet "Import & export power limits" med en penna (redigera), som innehåller fälten "Import power active limit (kW)": 0 och "Export power active limit (kW)": 0.0. Knappar: grön "Save" i full bredd och "Skip" med kontur. Längst ned: Androids navigeringsfält med kvadrat-, cirkel- och bakåttriangelikoner.
-
Fuse L1 / L2 / L3 – säkringens storlek per fas i mätarskåpet, i ampere (t.ex.
35) - Import active power limit (kW) – maximal effekt som tas från nätet
- Export active power limit (kW) – maximal effekt som matas tillbaka till nätet
Gränserna för import- och exporteffekt härleds normalt från säkringsvärdena som du anger. Om din nätoperatör anger egna gränser för import och export använder du de värdena i stället för de säkringsbaserade.
230 V (enfas) / 400 V (trefas). För installationer med en annan nätspänning (t.ex. 800 V) anger du inga säkringsvärden – ange bara de gränser för import och export som nätoperatören har angett.
Gränserna för import- och exporteffekt kan också lämnas till senare med Skip och läggas till efteråt i platsinställningarna. När du trycker på Save sparas konfigurationen på styrenheten och i Reduxi-molnet.
5 Slutför installationen och notiser
Textbeskrivning av bilden

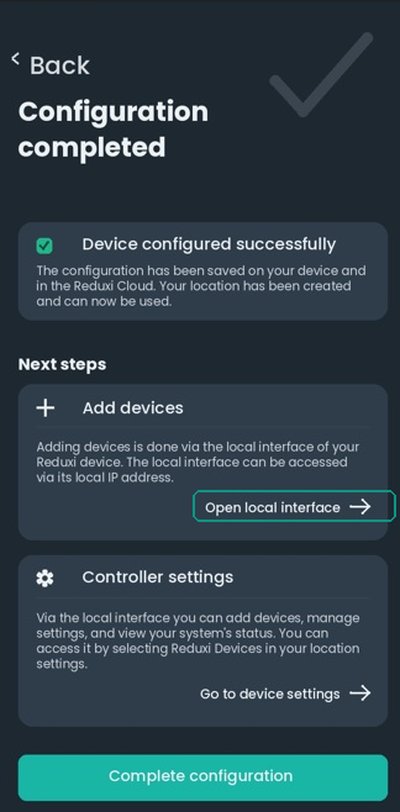

Skärmbild av mobilappen Reduxi (mörkt tema) på en telefon, skärmen "Configuration completed" med en stor svag bock uppe till höger och en "Back"-länk uppe till vänster. Kort med en grön ikryssad ruta: "Device configured successfully" och texten "The configuration has been saved on your device and in the Reduxi Cloud. Your location has been created and can now be used." Rubriken "Next steps". Kortet "Add devices" (plusikon): "Adding devices is done via the local interface of your Reduxi device. The local interface can be accessed via its local IP address." med en knapp "Open local interface" och en pil, med turkos kant. Kortet "Controller settings" (kugghjulsikon): "Via the local interface you can add devices, manage settings, and view your system's status. You can access it by selecting Reduxi Devices in your location settings." med länken "Go to device settings" och en pil. Längst ned en grön knapp i full bredd "Complete configuration".
Annars läser du vidare nedan för installationen av notiser och fjärrtunneln.
Nå styrenheten: lokalt eller via tunnel
För att lägga till enheter eller ändra inställningar måste du nå styrenhetens lokala gränssnitt (Reduxi Configurator) från en telefon, surfplatta eller dator. Det finns två sätt att göra det – ingen inloggning eller något lösenord krävs på styrenheten i något av fallen.
Om du är på plats och ansluten till samma Wi‑Fi- eller Ethernet-nätverk som styrenheten behövs inget extra steg: öppna det lokala gränssnittet direkt via styrenhetens lokala IP-adress, eller tryck på Open local interface direkt på skärmen ovan som bekräftar att det lyckades. Fortsätt direkt till att lägga till din första enhet.
Vill du hellre ställa in notiser innan du lägger till några enheter? Tryck på Finish setup i stället för Add devices på skärmen ovan som bekräftar att det lyckades. Du får då frågan om pushnotiser för larm för den här platsen och hamnar sedan på appens instrumentpanel. Du kan fortfarande lägga till enheter när som helst efteråt, därifrån eller via tunnelanslutningen nedan.

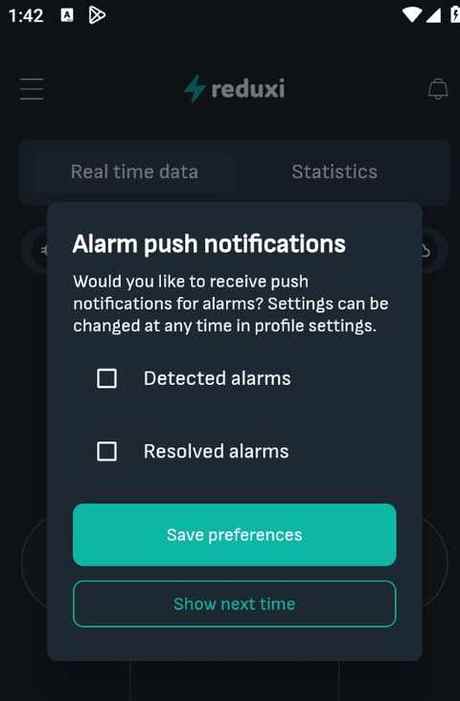

Textbeskrivning av bilden
Skärmbild av mobilappen Reduxi (mörkt tema) på en telefon med en dialogruta öppen. Statusfält: klockan 1:42, två små appikoner, Wi-Fi- och signalikoner, batteri. Apprubrik: hamburgarmenyikon till vänster, reduxi-logotyp i mitten, klockikon till höger. Nedtonade flikar bakom dialogrutan: "Real time data" och "Statistics". Dialogruta med rubriken "Alarm push notifications" och texten "Would you like to receive push notifications for alarms? Settings can be changed at any time in profile settings." Två kryssrutor, båda inte ikryssade: "Detected alarms" och "Resolved alarms". Knappar: fylld grön "Save preferences" och "Show next time" med kontur.
Textbeskrivning av bilden

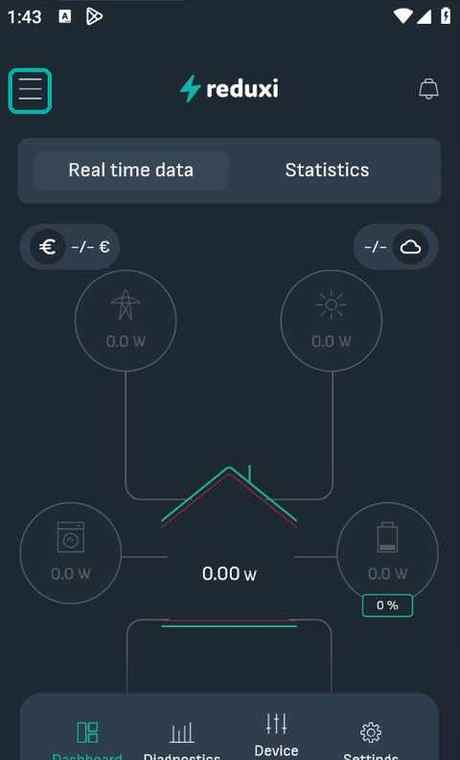

Skärmbild av instrumentpanelen i Reduxi-appen på en telefon (statusfält, klockan 1:43), mörkt tema. Övre fält: menyikon (hamburgare) uppe till vänster, markerad med en grön kontur; reduxi-logotyp i mitten; klockikon uppe till höger. Flikar: "Real time data" (vald) och "Statistics". Två piller: vänster "-/- €" med en euroikon, höger "-/-" med en molnikon. Energiflödesdiagram: cirkel med elmastikon "0.0 W" (uppe till vänster), cirkel med solikon "0.0 W" (uppe till höger), cirkel med tvättmaskinsikon "0.0 W" (nere till vänster), cirkel med batteriikon "0.0 W" och en liten etikett "0 %" (nere till höger), en huskontur i mitten med "0.00 w" och en ruta under den. Navigeringsfält längst ned (delvis avskuret i bilden): Dashboard (grön, vald), Diagnostics, Device (resten av etiketten avskuren), Settings.
0.0 W tills enheter har lagts till.Behövs bara om du inte är i samma nätverk som styrenheten när du lägger till enheter – till exempel när du slutför installationen på distans i stället för på plats. Tryck på ☰ menyikonen uppe till vänster på instrumentpanelen för att öppna navigeringsmenyn och tryck sedan på Reduxi devices under "Reduxi device management". När du väljer din styrenhet öppnas dess enhetssida; tryck på Activate tunnel connection under Connect to configurator för att nå det lokala gränssnittet på distans.
Textbeskrivning av bilden

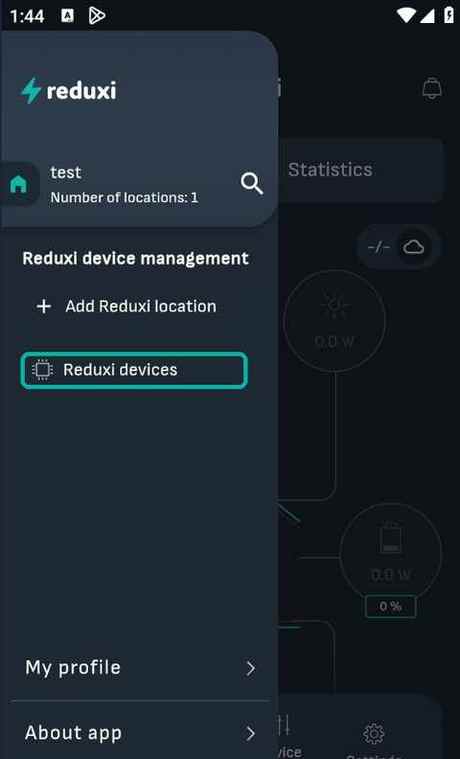

Skärmbild av mobilappen Reduxi (mörkt tema) på en telefon med navigeringsmenyn öppen över en nedtonad startskärm. Statusfält: klockan 1:44, två små appikoner, Wi-Fi- och signalikoner, batteri. Menyhuvud: reduxi-logotyp; en husikon med namnet "test" och "Number of locations: 1" samt en sökikon. Avsnittet "Reduxi device management": posten "+ Add Reduxi location" och posten "Reduxi devices" med en chipikon, markerad med en turkos kontur. Längre ned i menyn: "My profile" med en pilikon och "About app" med en pilikon. Nedtonat bakom menyn: en klockikon, fliken "Statistics", en molnstatusbricka "-/-", ett energiflöde med sol "0.0 W" och batteri "0.0 W" med "0 %" och längst ned ikoner med delvis synliga etiketter (som slutar på "vice" och en kugghjulsikon).
Textbeskrivning av bilden

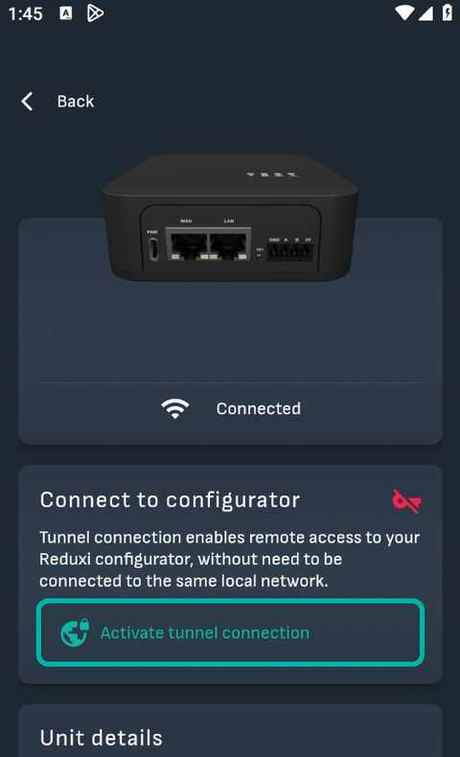

Skärmbild av en enhetssida i Reduxi-appen på en telefon (statusfält, klockan 1:45), mörkt tema. Uppe till vänster: "Back" med en vänsterpil. Foto av den svarta Reduxi Controller framifrån. Under den en statusrad med en Wi-Fi-ikon: "Connected". Kortet "Connect to configurator" med en röd överstruken anslutningsikon till höger. Text: "Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network." Knapp med grön kontur och en jordglobsikon: "Activate tunnel connection" (markerad). Under den början på ett annat kort med rubriken "Unit details" (resten avskuret).

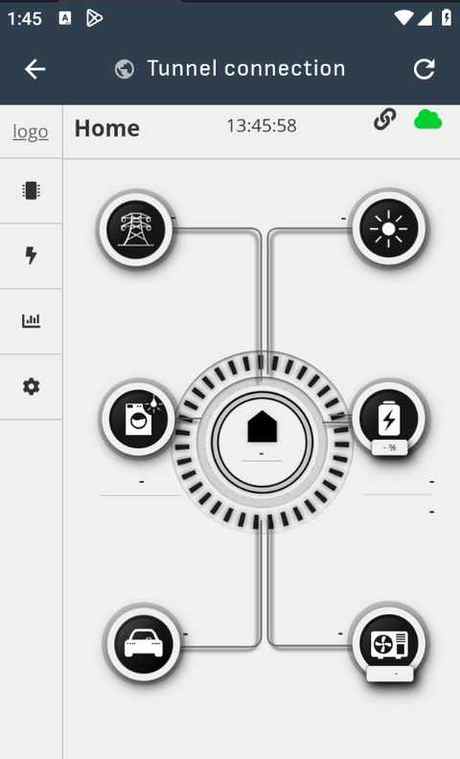

Textbeskrivning av bilden
Skärmbild av mobilappen Reduxi på en telefon som visar Reduxi Configurator öppnad via en tunnel. Statusfält: klockan 1:45, två små appikoner, Wi-Fi- och signalikoner, batteri. Mörkblått appfält: bakåtpil till vänster, jordglobsikon och rubriken "Tunnel connection", uppdateringsikon till höger. Under det Configurators sida "Home" med en länktext "logo" uppe till vänster, tiden 13:45:58, en länkikon och en grön molnikon uppe till höger. Smal vänstermeny med fem ikoner (bland annat chip, blixt, stapeldiagram, kugghjul). Huvudytan: ett energiflödesdiagram på ljus bakgrund med runda svarta ikonknappar förbundna med grå linjer till en central husikon inuti en ring av streck. Ikoner: elmast (uppe till vänster), sol (uppe till höger), en hushållsapparatikon i tvättmaskinsstil (vänster), batteri med blixt och en liten etikett "- %" (höger), bil (nere till vänster), en enhet med fläktgaller (nere till höger). Alla värdeetiketter visar "-" (inga data).
6 Lägg till din första enhet via det lokala gränssnittet
Växelriktare, batterilager, elbilsladdare och andra enheter ställs inte in i appen – de konfigureras direkt i styrenhetens lokala gränssnitt, Reduxi Configurator. Det nås i ditt lokala nätverk via styrenhetens IP-adress, i valfri webbläsare.
Öppna Configurator
Lägg till en ny enhet
I avsnittet Devices i sidofältet till vänster lägger du till din första enhet – i det här exemplet en hybrid växelriktare från SolarEdge.
Textbeskrivning av bilden

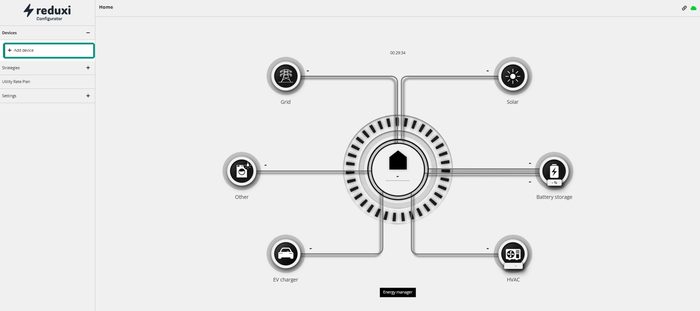

Skärmbild av startskärmen i Reduxi Configurator. Uppe till vänster: reduxi-logotypen med ordet Configurator. Sidrubrik: "Home". Uppe till höger: en länkikon och en grön molnikon. Vänster sidofält: "Devices" (utfällt, minustecken) med posten "+ Add device" markerad med en grön ruta; "Strategies" (plustecken); en menypost under den (liten text, verkar lyda "Utility Rate Plan"); "Settings" (plustecken). Huvudytan: energiflödesdiagram med en husikon i en ring i mitten och runda noder förbundna med linjer: Grid (elmastikon, uppe till vänster), Solar (solikon, uppe till höger), Other (vänster, enhetsikon), Battery storage (höger, batteriikon), EV charger (bilikon, nere till vänster), HVAC (nere till höger). Under mitten en liten svart etikett "Energy manager". Varje nod visar ett litet streck i stället för ett värde.
Exakt hur du aktiverar det varierar beroende på tillverkare och modell – Reduxi stöder ett brett och växande utbud av enheter, och många har en egen installationsguide:
Att lägga till en enhet sker i två steg:
Hybrid inverter), type (tillverkare/modell, t.ex. SolarEdge) och ett valfritt namn på enheten. Tryck på Next för att gå vidare till det andra steget.Textbeskrivning av bilden

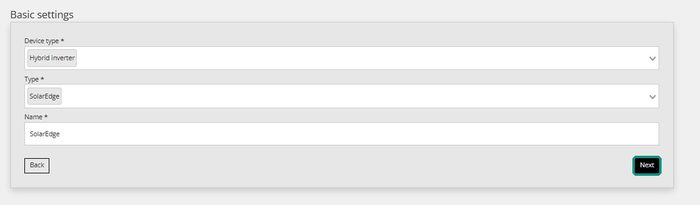

Skärmbild av steget "Basic settings" i Reduxi Cloud när en enhet läggs till. Formulärfält (alla markerade med en asterisk): Device type: Hybrid inverter (rullgardinslista); Type: SolarEdge (rullgardinslista); Name: SolarEdge (textfält). Knappar längst ned: "Back" (vänster, kontur) och "Next" (höger, svart, markerad med en grön kontur).
Fyll i fälten så att de motsvarar enheten – siffrorna nedan motsvarar skärmbilden – och testa sedan anslutningen:
-
1Connection: välj
TCP/IP. - 2IP address: ange enhetens IP-adress, eller låt Configurator söka efter den med Scan for IP.
-
3Port: behåller standardvärdet
502om inte målenheten är konfigurerad på ett annat sätt. - 4Extended IP recovery: ska vara aktiverat, så att styrenheten kan hitta enheten igen om dess IP-adress ändras senare.
-
5Modbus unit ID: behåller också oftast standardvärdet
1. - 6Category toggles: ange vilka kategorier enheten omfattar – electricity meter, PV och/eller battery – efter vad som gäller.
TCP/IP, port 502 och Modbus unit ID 1 är de vanligaste standardvärdena, men rätt anslutningstyp, port och unit ID beror alltid på den specifika växelriktare, det batteri, den elbilsladdare eller den mätare du ansluter – läs enhetens egen manual eller tillverkarens dokumentation om kommunikationen inte fungerar med standardvärdena.Textbeskrivning av bilden

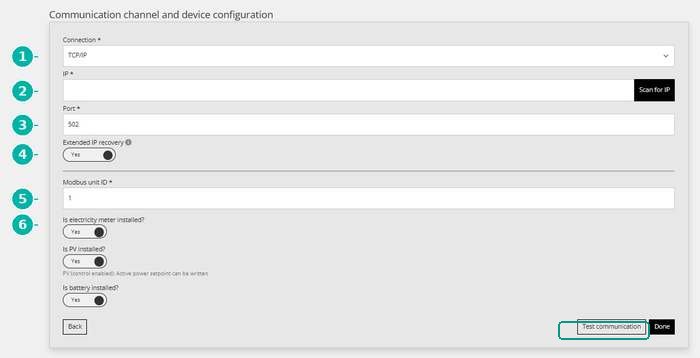

Skärmbild av steget "Communication channel and device configuration" i Reduxi Configurator när en enhet läggs till. Numrerade gröna märken markerar fält. Fält: (1) Connection *: TCP/IP (rullgardinslista); (2) IP *: tomt, med en svart knapp "Scan for IP" till höger; (3) Port *: 502; (4) Extended IP recovery (med infoikon): reglage Yes; en avgränsande linje; (5) Modbus unit ID *: 1; (6) tre reglage: "Is electricity meter installed?": Yes; "Is PV installed?": Yes, med den lilla anmärkningen "PV (control enabled): Active power setpoint can be written"; "Is battery installed?": Yes. Knappar längst ned: "Back" (vänster); "Test communication" (markerad med en grön ruta) och en svart knapp "Done" (höger).
Textbeskrivning av bilden
Skärmbild av dialogrutan "Test communication" i Reduxi Configurator (stäng-ikon X uppe till höger) som visar ett fel. Första rutan, röd text: "Unable to communicate with device." Andra rutan, röd text: "Unable to communicate with 10.0.0.251 on port 1502. Check if service is enabled on device, port number is correct and device is reachable on the network." därefter "PING 10.0.0.251 (10.0.0.251) 56(84) bytes of data." därefter "--- 10.0.0.251 ping statistics ---" och "2 packets transmitted, 0 received, 100% packet loss, time 1028ms". Svart knapp "Close" nere till höger.
Textbeskrivning av bilden
Skärmbild av en dialogruta med rubriken "Test communication", en stäng-knapp (x) uppe till höger och en svart "Close"-knapp nere till höger. Grön text i en rullningsbar ruta: "Successful readout from device". Därefter raderna: Battery active power: -694.0 W; Battery current: -0.926 A; Battery export active energy: 85 Wh; Battery import active energy: 0 Wh; Battery max. active power: 5000.0 W; Battery min. active power: -5000.0 W; Battery state of charge: 34.0 %; Battery voltage: 821.6132 V; Error: false null; Grid active power: -13.677 W; Grid export active energy: 2.4532009E7 Wh; Grid frequency: 49.97 Hz; Grid import active energy: 1.7323726E7 Wh; Inverter active power: -654.7 W; Inverter max. power: 5000.0 W; Inverter min. power: -5000.0 W; Load active power: 641.023 W; Load import active energy: 0 Wh; PV active power: 0.0 W; PV current: 0.0 A; PV export active energy: 2.3283416E7 Wh; PV min. active power: -5000.0 W; PV voltage: 820.6 V; State name: DISCHARGE null. Ytterligare en rad under är avskuren vid rutans kant.
Textbeskrivning av bilden

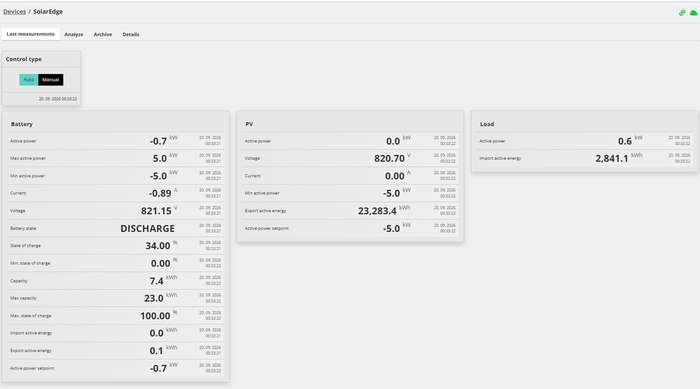

Skärmbild av enhetssidan i Reduxi Cloud för en enhet som heter SolarEdge. Sökväg: Devices / SolarEdge. Flikar: Last measurements (vald), Analyze, Archive, Details. Uppe till höger: en grön länkikon och en grön molnikon. Rutan Control type: två knappar, Auto (grön, ljus) och Manual (svart), med en tidsstämpel under (liten). Rutan Battery: Active power -0.7 kW; Max active power 5.0 kW; Min active power -5.0 kW; Current -0.89 A; Voltage 821.15 V; Battery state DISCHARGE; State of charge 34.00 %; Min. state of charge 0.00 %; Capacity 7.4 kWh; Max capacity 23.0 kWh; Max. state of charge 100.00 %; Import active energy 0.0 kWh; Export active energy 0.1 kWh; Active power setpoint -0.7 kW. Rutan PV: Active power 0.0 kW; Voltage 820.70 V; Current 0.00 A; Min active power -5.0 kW; Export active energy 23,283.4 kWh; Active power setpoint -5.0 kW. Rutan Load: Active power 0.6 kW; Import active energy 2,841.1 kWh. Varje värde har en liten tidsstämpel med datum och klockslag bredvid sig.
✓ Sammanfattning
Konto och plats (punkt 1–2): Skapa ditt Reduxi-konto och ställ in en plats med rätt adress, koordinater och tidszon.
Anslut och konfigurera (punkt 3–4): Slå på strömmen till styrenheten, anslut den till ditt nätverk via Wi‑Fi eller Ethernet och slutför den guidade första installationen – värden för nätanslutningen, nätoperatörens gränser och nätverksinställningar.
Slutför installationen (punkt 5): Tryck på Add devices på skärmen som bekräftar att det lyckades för att gå direkt till det lokala gränssnittet. Vill du hellre ställa in notiser och titta på appens instrumentpanel först? Tryck på Finish setup i stället – det beskrivs också som ett valfritt steg.
Lägg till din första enhet (punkt 6): Använd det lokala gränssnittet (eller tunnelanslutningen) för att lägga till din växelriktare, ditt batterilager, din elbilsladdare eller en annan enhet via Configurator.
När allt är anslutet: kontrollera instrumentpanelen och läs Vanliga problem om något ser fel ut – därefter är styrenheten redo för daglig drift.
→ Vanliga problem
| Problem | Lösning |
|---|---|
| QR-koden känns inte igen | Se till att det är tillräckligt ljust och håll kameran stadigt på lämpligt avstånd från etiketten – använd ficklampsikonen i skannern om det är mörkt. Rengör kameralinsen om bilden ser suddig ut. Om det fortfarande inte går att skanna trycker du på Add manually längst ned till höger och ansluter i stället via styrenhetens eget Wi‑Fi-nätverk (se Anslut manuellt). |
| Reduxi device hittas inte | Kontrollera att din smartphone fortfarande är ansluten till styrenhetens Wi‑Fi-åtkomstpunkt (i telefonens Wi‑Fi-inställningar, inte bara i Reduxi-appen) – vissa telefoner kopplar från nätverk utan internetåtkomst efter en stund. Om den har kopplats från ansluter du igen manuellt, startar sedan om styrenheten (slå av/på strömmen) och upprepar anslutningsprocessen från början. |
| Wi‑Fi-anslutningen misslyckas eller styrenheten ansluter inte till nätverket | Kontrollera nätverksnamnet (SSID) och lösenordet en extra gång – båda är skiftlägeskänsliga. Se till att nätverket är 2,4 GHz (de flesta IoT-enheter, inklusive styrenheten, stöder inte nätverk som bara har 5 GHz) och att signalen är tillräckligt stark på installationsplatsen. Försök med Manual network setup om nätverket inte finns med i listan. |
| Det lokala gränssnittet (Configurator) går inte att nå | Se till att enheten du använder är i samma nätverk som styrenheten; kontrollera den aktuella IP-adressen i appen under Settings → Reduxi devices. Om du är borta från det lokala nätverket använder du tunnelanslutningen i stället. Om en statisk IP-adress har konfigurerats bekräftar du att den inte krockar med en annan enhet i nätverket. |
| Tunnelanslutningen aktiveras inte eller får timeout | Bekräfta att styrenheten har en aktiv internetanslutning (Wi‑Fi, Ethernet eller SIM) och visas som Connected i appen. Det kan ta en stund att upprätta tunnelanslutningar – vänta och försök igen innan du antar att den har misslyckats. |
| Väderdata eller prognoser ser felaktiga ut | Kontrollera att platsåtkomst tilläts under installationen (se Steg 2) och att de koordinater som sparats för platsen stämmer med den faktiska installationsplatsen. |
| Värden för nätövervakning eller begränsning ser fel ut | Kontrollera säkringsvärdena och gränserna för import- och exporteffekt under Nätinställningar mot mätarskåpet och nätoperatörens krav – och bekräfta att du använde rätt metod för din nätspänning (230 V/400 V jämfört med andra spänningar). |
| Test communication till den nya enheten misslyckas | Bekräfta först att själva enheten aktivt har växlats till sitt kommunikationsläge (Modbus TCP, Modbus RTU, OCPP osv.) i tillverkarens egen app eller eget webbgränssnitt – det är den vanligaste orsaken. Kontrollera sedan målenhetens IP-adress, port och Modbus unit ID och verifiera dess nätverks- eller RS485-koppling. Se till att enheten du lägger till är i samma nätverk som styrenheten och att ingen brandvägg blockerar anslutningen. |
