1. Enhetsbeskrivning
Enheten samlar in data från smarta elmätaren och konverterar mätarkommunikationen till TCP/IP-kommunikation, som sedan vidarebefordras till Reduxi Controller.
P1 Ultra Pro stöder dessutom LTE-anslutning via ett SIM-kort och en extern LTE-antenn. För LTE-konfiguration, se avsnitt 4.3.
Det stödda gränssnittet och kommunikationsprotokollet beror på den specifika modellen av smarta elmätaren och land.
Mätargränssnitt och kommunikationsprotokoll som stöds
Mätargränssnitt:
- P1 / HAN / I1
- TTL (P1) via RJ12
- M-Bus via 2-trådsanslutning, RJ12 eller RJ45
- RS485 via 2-trådsanslutning
Kommunikationsprotokoll:
- DSMR (IEC 62056-21)
- DLMS/DSLM Push
Kontrollera avsnittet Energimätare för att se vilka modeller av smarta elmätare som stöds.

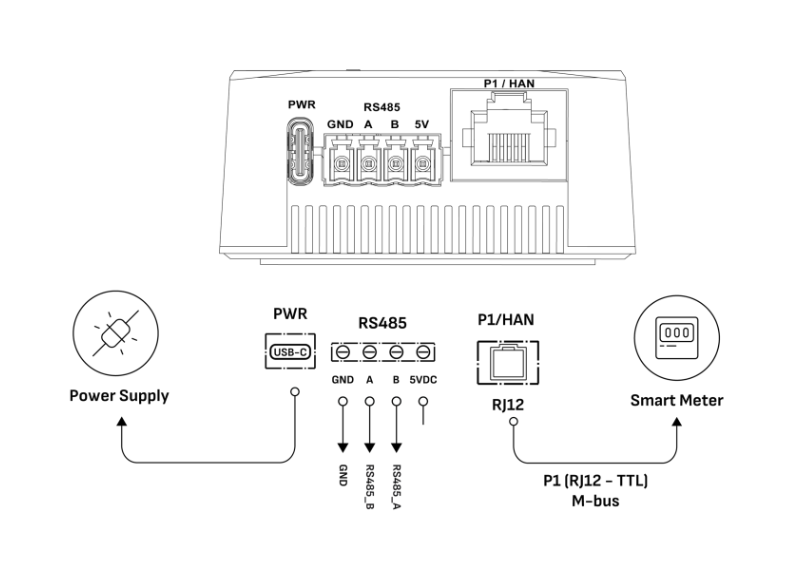

2. Enhetsanslutningar
RS485 används för att ansluta ytterligare enheter och krävs inte för grundläggande drift av P1 Ultra
2.1 P1 / HAN (RJ12)
Kommunikationskontakt som används för att ansluta enheten till den smarta elmätaren.
Anslut den till den aktiverade HAN/P1-porten på den smarta elmätaren med den medföljande RJ12-kabeln.
Kontrollera avsnittet Energimätare för att se vilka enheter som stöds. https://support.reduxi.eu/hc/articles/13569263439249-List-of-supported-devices
P1 Ultra / Ultra Pro stöder kommunikation med kompatibla smarta elmätare via M-Bus.
M-Bus kan anslutas med:
- 2-tråds M-Bus-anslutning,
Pin 3 – M-Bus+
Pin 4 – M-Bus - - RJ12-kontakt,
- RJ45-kontakt.
Anslut de två M-Bus-ledningarna från den smarta elmätaren till stift 3 och 4 på RJ12-kontakten.
Viktigt: M-Bus-anslutningen och stiftkonfigurationen på den smarta elmätaren kan skilja sig beroende på mätarmodellen. Kontrollera alltid mätartillverkarens dokumentation innan du gör anslutningen.
3. Anslutning till den smarta elmätaren
- HAN/P1-porten på den smarta elmätaren måste vara aktiverad.
- Anslut RJ12-kabeln mellan den smarta elmätaren och Reduxi P1 Ultra.
- Använd den medföljande kabeln eller en kabel med samma trådanslutning på båda ändar (1:1-anslutning).
- Efter att enheten har anslutits bör den gröna ström-LED:en tändas..
Notera
För vissa smarta elmätare måste aktivering av HAN-porten begäras från eldistributören.
4. Anslutning till ett Wi-Fi-nätverk
Steg 1
Anslut enheten till strömförsörjningen.
Steg 2
Sök efter följande Wi-Fi-nätverk på din telefon eller dator:
P1WIFI
Anslut till detta nätverk.
Steg 3
Öppna en webbläsare och gå till:

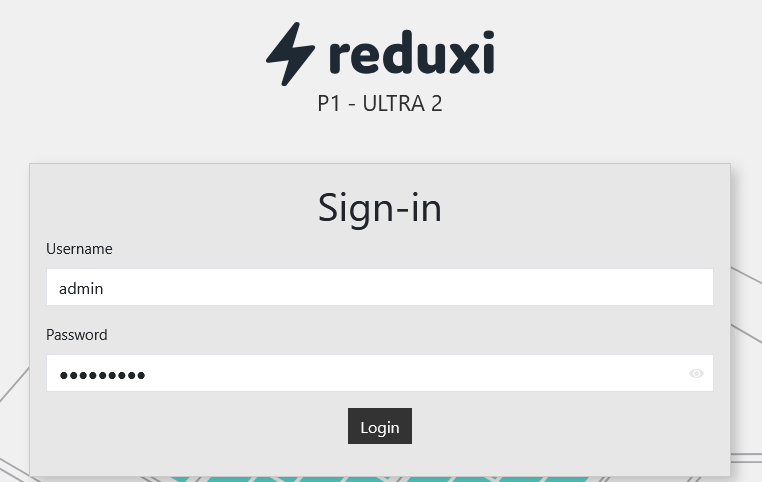

Steg 4
Logga in:
Användarnamn: admin
Lösenord: Lösenordet finns på enhetens etikett.Steg 5
Ange inloggningsuppgifterna för ditt lokala Wi-Fi-nätverk.
Vi rekommenderar att konfigurera en statisk IP-adress.

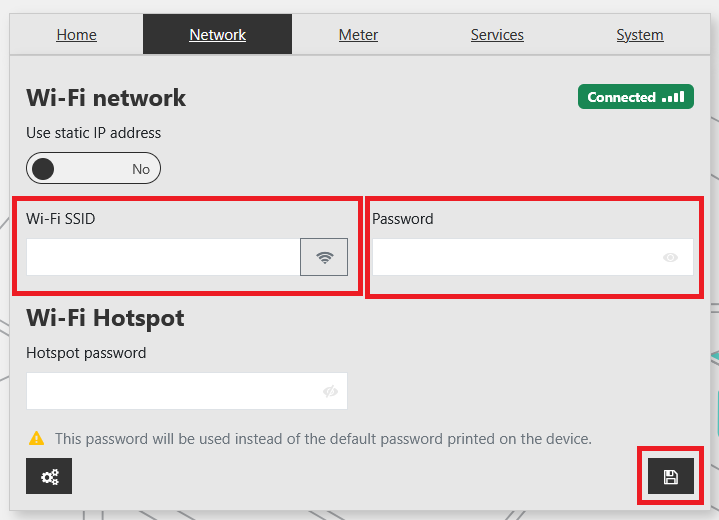

Steg 5
Ange inloggningsuppgifterna för ditt lokala Wi-Fi-nätverk.
Vi rekommenderar att tilldela en statisk IP-adress till enheten.
Klicka slutligen på "Spara" i det nedre högra hörnet.
Enheten kommer sedan att ansluta till det valda Wi-Fi-nätverket och använda den konfigurerade IP-adressen.

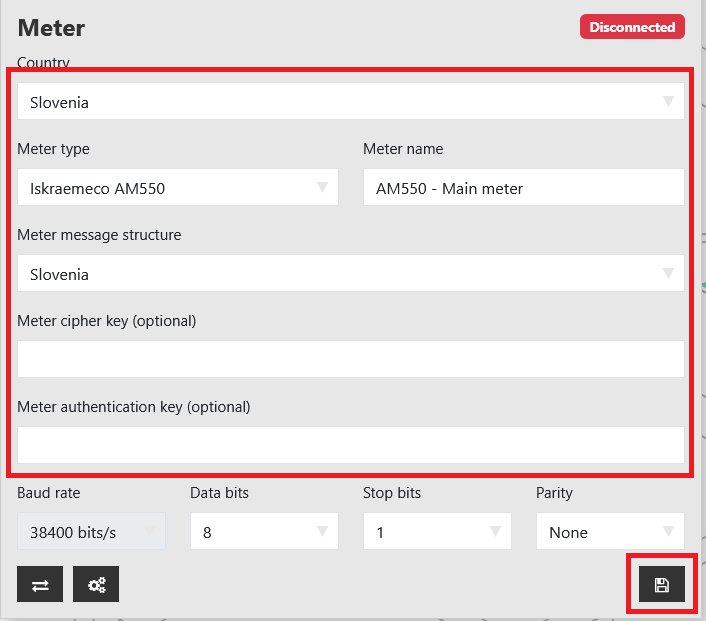

4.1 Mätarinställningar
Under fliken "Mätare" konfigurerar du följande inställningar:
- Land
- Mätartyp
- Mätarnamn
Om kryptering är aktiverad på den smarta elmätaren, ange även de nödvändiga krypteringsparametrarna.
Om mätaren använder strömtransformatorer (CT), klicka på ikonen för ytterligare inställningar längst ner för att konfigurera CT- och VT-förhållandena.
4.2 Tjänsteinställningar
Under Modbus, välj ett av följande kommunikationsalternativ.
Alternativ 1: Modbus TCP/IP
Alternativ 2: Modbus RTU (RS485)
4.3 LTE-anslutning – P1 Ultra Pro
P1 Ultra Pro stöder även LTE-anslutning med ett SIM-kort och en extern LTE-antenn.
- Sätt i ett aktivt SIM-kort i P1 Ultra Pro.
- Anslut den externa LTE-antennen.
- Välj LTE som nätverksanslutning.
- Ange mobiloperatörens nödvändiga APN-inställningar.
- Om det krävs av operatören, ange användarnamn, lösenord och SIM-PIN.
- Spara konfigurationen och verifiera att LTE-anslutningen är aktiv.
De nödvändiga APN-inställningarna beror på mobiloperatören.
5. Inloggning/Lägg till en ny enhet
-
Hur loggar jag in på Reduxi Configurator via webbläsare? – Svenska
Logga in på Reduxi Configurator-webbgränssnittet och klicka på knappen "Lägg till enhet".

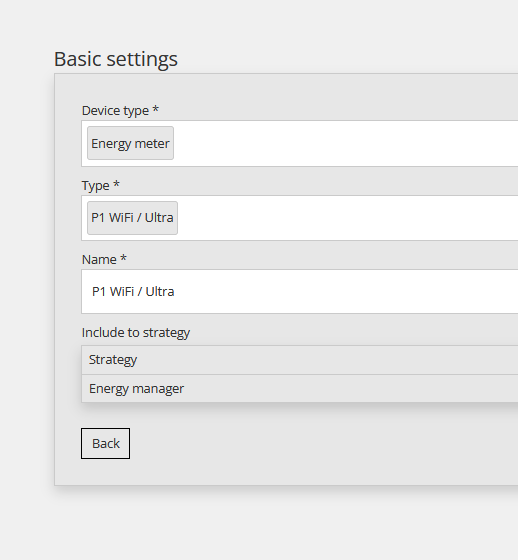

2 .Välj grundinställningarna.

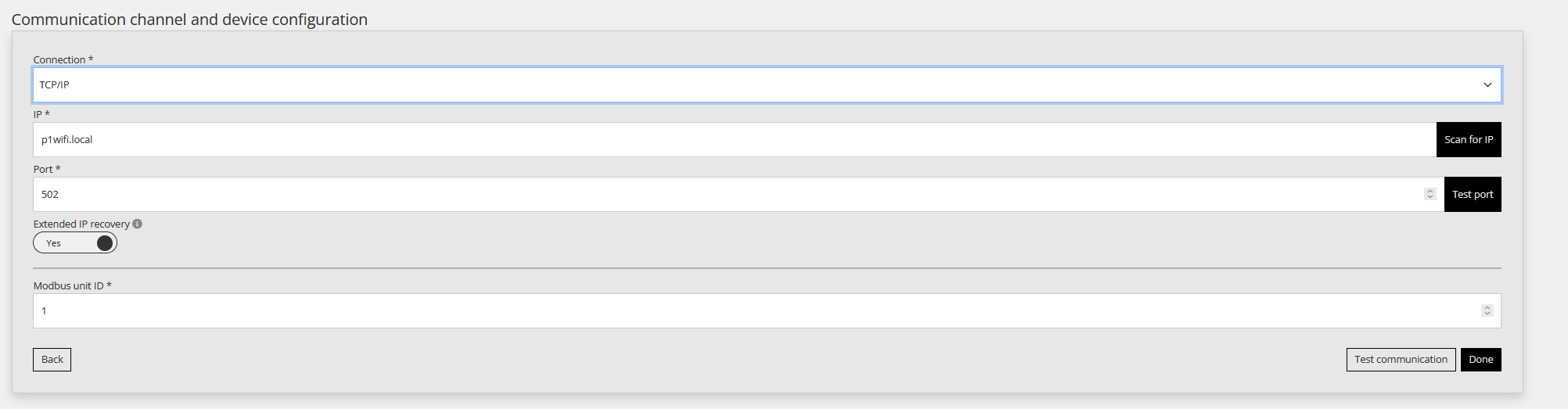

6. Kommunikationsinställningar
Ange parametrarna enligt din anslutning till den smarta elmätaren i inställningarna för kommunikationskanalen.
Exempel TCP IP:
Du kan ange p1wifi.local eller den IP-adress som konfigurerats i P1 WIFI Ultra-gränssnittet.
7. Kommunikationstest
Efter att ha slutfört konfigurationen, klicka på:

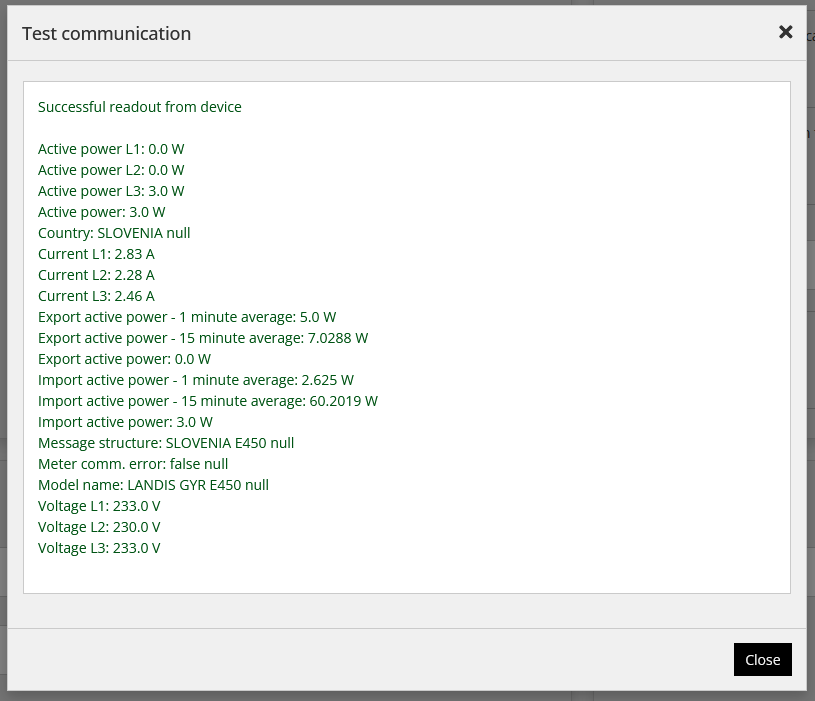

Lyckad kommunikation
Exempel på lyckad kommunikation:
Misslyckad kommunikation
Exempel på misslyckad kommunikation:
Kontrollera i så fall följande:
- RJ12-kabelanslutning,
- Wi-Fi-anslutning,
- IP-adress,
- Meddelandestruktur,
- HAN-portaktivering på den smarta elmätaren.
8. LED-indikatorer
LED-indikatorerna visar enhetens aktuella status:
- Grön – På: Enheten är strömsatt.
- Blå – Blinkande: Enheten är ansluten till Wi-Fi men tar inte emot eller skickar data för närvarande.
- Lila – Blinkande: Enheten är ansluten till Wi-Fi och överför data framgångsrikt.
- Röd – På eller blinkande: Enheten är inte ansluten till Wi-Fi.
9. Fabriksåterställning
En fabriksåterställning rekommenderas:
- vid byte av den smarta elmätaren,
- vid byte av installationsplats,
- vid anslutningsproblem,
- innan omkonfigurering av enheten.
Procedur
- Anslut enheten till strömförsörjningen.
- Tryck och håll in RESET-knappen i cirka 10 sekunder.
- Vänta tills den röda lysdioden tänds.
- Släpp RESET-knappen.
- Enheten återgår till sina fabriksinställningar.
10. Felsökning
Om kommunikationen inte fungerar:
Kontrollera anslutningen till den smarta elmätaren
- HAN/P1-porten måste vara aktiverad.
- RJ12-kabeln måste vara korrekt ansluten.
- Kabeln måste använda en 1:1-ledningskonfiguration.
Kontrollera åtkomst till omvandlaren
Försök att öppna:
eller omvandlarens IP-adress.
Kontrollera det lokala nätverket
- Omvandlaren måste vara ansluten till samma nätverk som Reduxi Controller.
- Kontrollera Wi-Fi-signalstyrkan.
Kontrollera konfigurationen
Kontrollera följande:
- omvandlarens IP-adress,
- Meddelandestruktur,
- vald modell av smarta elmätare.
Utför en fabriksåterställning
Om ovanstående steg inte löser problemet, utför en fabriksåterställning och konfigurera enheten igen.
11. Viktig anmärkning
Vissa smarta elmätare stöder flera typer av HAN/P1-kommunikation.
Om du upplever kommunikationsproblem, kontrollera följande:
- om HAN-porten är aktiverad,
- vilket kommunikationsprotokoll som används av den smarta elmätaren,
- om rätt modell av smarta elmätare är vald i Reduxi Configurator.
