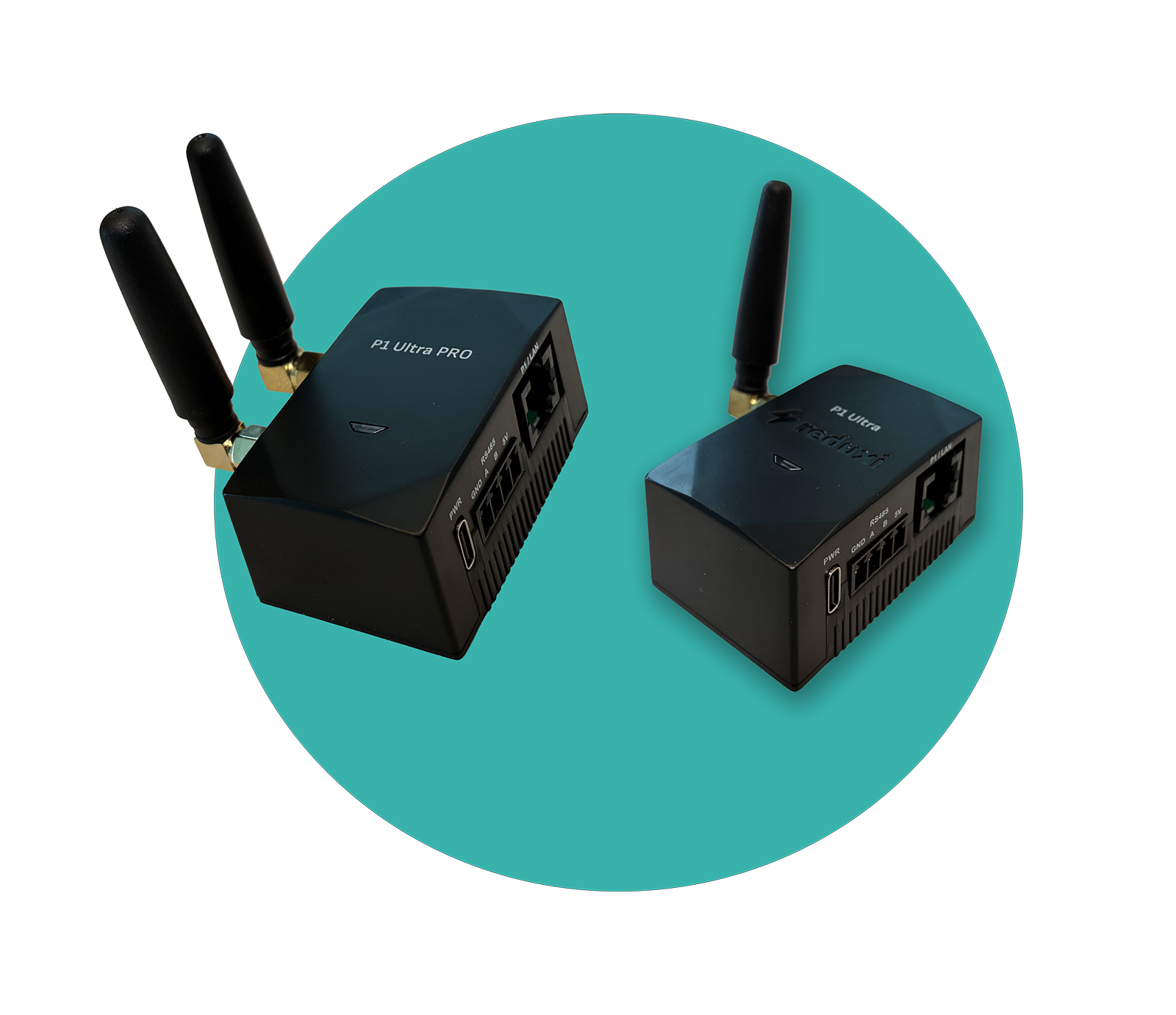

1 Om P1 Ultra och P1 Ultra Pro

1.1 Enhetsbeskrivning

Enheten samlar in data från elmätaren och omvandlar mätarens kommunikation till TCP/IP-kommunikation. Den vidarebefordrar data till Reduxi Controller.

P1 Ultra Pro stöder dessutom LTE via ett SIM-kort och en extern LTE-antenn. Information om LTE-konfigurationen finns i ⁠Punkt 4⁠.

Vilket gränssnitt och kommunikationsprotokoll som stöds beror på elmätarens modell och på landet.

1.2 Mätargränssnitt och kommunikationsprotokoll som stöds

Mätargränssnitt:

• P1 / HAN / I1
• TTL (P1) via RJ12
• M-Bus via 2-ledaranslutning, RJ12 eller RJ45
• RS485 via 2-ledaranslutning

Kommunikationsprotokoll:

• DSMR (IEC 62056-21)
• DLMS/DSLM Push

Kontrollera listan över elmätarmodeller som stöds: List of supported devices.

2 Utrustning som behövs

Du behöver följande komponenter:

• Reduxi P1 Ultra eller P1 Ultra Pro
• Strömförsörjning till enheten
• RJ12-kabel (medföljer) eller en kabel med samma ledarordning i båda ändar (1:1-anslutning)
• Elmätare med en aktiverad HAN/P1-port
• P1 Ultra Pro med LTE: aktivt SIM-kort och extern LTE-antenn
• Reduxi Controller i samma nätverk
• Dator eller surfplatta med internetanslutning för att konfigurera enheten i Reduxi

3 Anslut enheten till elmätaren

3.1 Enhetens anslutningar

Anslutningar på P1 Ultra

Textbeskrivning av bilden

Diagram över anslutningarna på P1 Ultra. Överst: en konturteckning av enheten sedd från kontaktsidan med etiketterna PWR (USB-C-port), RS485 med plintarna GND, A, B, 5V och P1 / HAN (RJ12-uttag). Under den ett kopplingsschema. Vänster: Power Supply (ikon med en stickpropp) ansluten med en pillinje till PWR (USB-C). Mitten: RS485-plintblock med plintarna GND, A, B, 5VDC; pilar från GND, A och B leder ned till etiketterna GND, RS485_B och RS485_A (5VDC har en kort linje utan pil). Höger: P1/HAN, RJ12 ansluten med en linje märkt P1 (RJ12 - TTL) M-bus till en Smart Meter (mätarikon).

3.2 P1 / HAN (RJ12)

Den här kommunikationskontakten ansluter enheten till elmätaren. Anslut den till elmätarens aktiverade HAN/P1-port med den medföljande RJ12-kabeln.

Kontrollera vilka elmätare som stöds:

3.3 M-Bus

P1 Ultra och P1 Ultra Pro kommunicerar med kompatibla elmätare via M-Bus. Du kan ansluta M-Bus med:

• en 2-ledar M-Bus-anslutning: stift 3 – M-Bus +, stift 4 – M-Bus –
• en RJ12-kontakt
• en RJ45-kontakt

Anslut de två M-Bus-ledarna från elmätaren till stift 3 och 4 på RJ12-kontakten.

3.4 Anslut till elmätaren

4 Konfigurera P1 Ultra

4.1 Anslut till ett Wi‑Fi-nätverk

1

Slå på strömmen till enheten

Anslut enheten till strömförsörjningen.

2

Anslut till enhetens nätverk

Sök efter Wi‑Fi-nätverket P1WIFI på din telefon eller dator och anslut till det.

3

Öppna webbgränssnittet

Öppna en webbläsare och gå till http://p1wifi.local

4

Log in

Användarnamn: admin
Lösenord: står på enhetens etikett.

Inloggningssidan för P1 Ultra

Textbeskrivning av bilden

Skärmbild av inloggningssidan i webbgränssnittet för P1 Ultra. Reduxi-logotyp (blixt och ordet reduxi) med texten P1 - ULTRA 2 under. Grå ruta Sign-in med rubriken Sign-in. Username: admin. Password: fältet är ifyllt, tecknen är dolda som punkter, med en ögonikon till höger. Mörk knapp Login.

5

Ange Wi‑Fi-uppgifterna

Ange uppgifterna för ditt lokala Wi‑Fi-nätverk. Vi rekommenderar att du tilldelar enheten en statisk IP-adress. Klicka sedan på Save i det nedre högra hörnet. Enheten ansluter till det valda Wi‑Fi-nätverket och använder den konfigurerade IP-adressen.

Fliken Network: Wi‑Fi SSID och lösenord

Textbeskrivning av bilden

Skärmbild av webbgränssnittet för P1 Ultra, fliken Network. Flikar överst: Home, Network (vald, mörk), Meter, Services, System. Avsnittet Wi-Fi network med ett grönt statusmärke Connected (signalstaplar). Use static IP address: reglage märkt No (av). Wi-Fi SSID: inmatningsfält, tomt, med en Wi-Fi-sökknapp till höger, i en röd ram. Password: inmatningsfält, tomt, med en ögonikon, i en röd ram. Avsnittet Wi-Fi Hotspot: Hotspot password: inmatningsfält, tomt, med en ögonikon. Varningstext: This password will be used instead of the default password printed on the device. Knappar längst ned: mörk kugghjulsknapp till vänster; mörk spara-knapp (diskettikon) till höger, i en röd ram.

4.2 Mätarinställningar

Konfigurera följande under fliken Meter:

• Country
• Meter type
• Meter name

Om kryptering är aktiverad på elmätaren anger du även de krypteringsparametrar som krävs.

Om mätaren använder strömtransformatorer (CT) klickar du på ikonen för ytterligare inställningar längst ned. Där konfigurerar du CT- och VT-förhållandena.

Fliken Meter

Textbeskrivning av bilden

Skärmbild av fliken Meter i webbgränssnittet för P1 Ultra. Rubriken Meter med ett rött märke Disconnected uppe till höger. En röd ram omger formulärfälten: Country: Slovenia (rullgardinslista); Meter type: Iskraemeco AM550 (rullgardinslista); Meter name: AM550 - Main meter; Meter message structure: Slovenia (rullgardinslista); Meter cipher key (optional): tomt; Meter authentication key (optional): tomt. Under ramen: Baud rate: 38400 bits/s (nedtonad); Data bits: 8; Stop bits: 1; Parity: None. Knappar längst ned: en mörk knapp med två pilar till vänster, en mörk kugghjulsknapp och en mörk spara-knapp (diskettikon) till höger, markerad med en röd ram.

4.3 Tjänsteinställningar

Välj ett av de två kommunikationsalternativen under Modbus.

Alternativ 1: Modbus TCP/IP

Modbus TCP/IP

Textbeskrivning av bilden

Skärmbild av avsnittet Modbus i inställningarna för P1 Ultra. Rubriken Modbus med ett blått märke Active uppe till höger. Enable: reglage märkt Yes (på). En röd ram omger två rullgardinslistor: Modbus mode: TCP/IP; Modbus register structure: Reduxi.

Alternativ 2: Modbus RTU (RS485)

Modbus RTU (RS485)

Textbeskrivning av bilden

Skärmbild av Modbus-inställningarna för P1 Ultra, läge RTU. Enable: reglage märkt Yes (på). Modbus mode: RTU (rullgardinslista, i en röd ram); Modbus register structure: Reduxi (rullgardinslista, i samma röda ram). En separat röd ram markerar en mörk inställningsknapp (kugghjulsikon) till höger. Andra raden: Device address: 1; Baud rate: 115200 bits/s; Data bits: 8; Stop bits: 1; Parity: None.

4.4 LTE-anslutning (P1 Ultra Pro)

P1 Ultra Pro stöder dessutom LTE med ett SIM-kort och en extern LTE-antenn.

1

Sätt i SIM-kortet

Sätt i ett aktivt SIM-kort i P1 Ultra Pro.

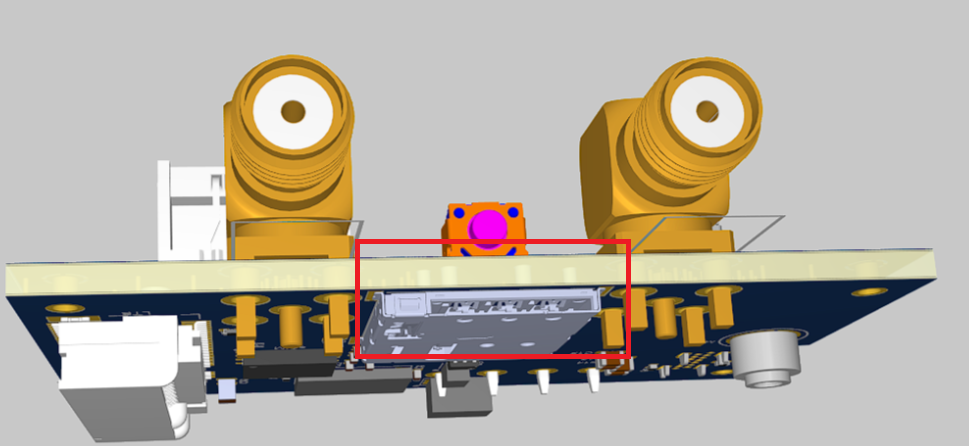

SIM-kortplats

Textbeskrivning av bilden

Rendering av kretskortet i P1 Ultra Pro sett från sidan. Kort med beige kant och blå undersida, två guldfärgade antennkontakter som står upp på kortet (vänster och höger), en liten röd-orange komponent med rosa mitt mellan dem, en vit kontakt till vänster och en grå kontakt nere till vänster samt guldfärgade stift längs undersidan. En röd rektangel markerar SIM-kortplatsen, en platt metallkomponent på kortets undersida i mitten. Ingen text syns.

2

Anslut antennen

Anslut den externa LTE-antennen.

3

Aktivera mobilnätet

Aktivera Mobile network.

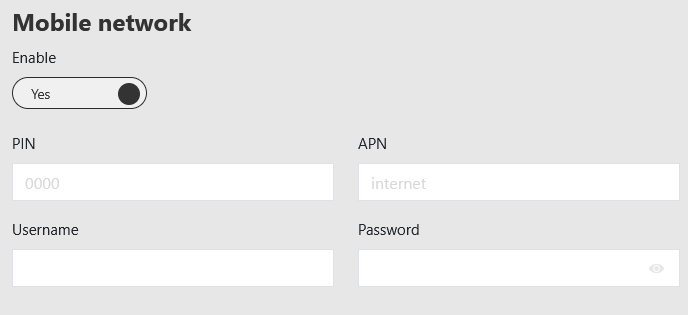

Inställningar för Mobile network

Textbeskrivning av bilden

Skärmbild av inställningarna för Mobile network på P1 Ultra Pro. Rubriken Mobile network. Enable: reglage märkt Yes (på). Fält: PIN: tomt, med en grå exempeltext i fältet (värdet anges inte här); APN: tomt, med grå platshållartext internet; Username: tomt; Password: tomt, med en ögonikon.

4

Ange APN

Ange de APN-inställningar som din mobiloperatör kräver.

5

Ange åtkomstuppgifterna

Om operatören kräver det anger du användarnamn, lösenord och SIM-PIN.

6

Spara

Spara konfigurationen och kontrollera att LTE-anslutningen är aktiv.

Vilka APN-inställningar som krävs beror på mobiloperatören.

5 Logga in i Reduxis webbgränssnitt

Du kan öppna Reduxis webbgränssnitt på två sätt:

Aktivera tunnelanslutningen (steg 3)

Textbeskrivning av bilden

Skärmbild av tre skärmar i mobilappen Reduxi sida vid sida, med cyanfärgade rutor och nummermärken 2 till 4. Vänster skärm (instrumentpanel, mörkt tema): menyikon uppe till vänster markerad med en ruta och märke 2; logotypen 'reduxi'; flikarna 'Real time data' (aktiv) och 'Statistics'; pris 5.79 € och temperatur 3.2 °C; energiflödesdiagram med ett hus i mitten (-1.25 kW) och ikoner med värdena 69.0 W, 1.3 kW, 1.1 kW (röd ring), -165.0 W med 97 % (röd ring) och 0.0 W längst ned; flikarna 'Power' och 'Energy'; navigering längst ned: Dashboard, Diagnostics, Device control, Settings. Mellersta skärmen (sidomeny): logotypen 'reduxi', 'Number of locations: 1233', rubriken 'Reduxi device management', posterna '+ Add Reduxi location' och 'Reduxi devices' (markerad med en ruta och märke 3), sedan 'My profile' och 'About app'. Höger skärm (enhetssida): Back; bild av en svart Reduxi-styrenhet med två Ethernet-portar; status 'Connected'; kortet 'Update available': 'New update is available for your Reduxi device.' med knappen 'Download and install update'; kortet 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' med knappen 'Activate tunnel connection' (markerad med en ruta och märke 4); kortet 'Unit details' med fältet 'Unit ID'.

Open configurator (steg 4)

Textbeskrivning av bilden

Skärmbild i två delar sida vid sida. Vänster del: skärm i mobilappen Reduxi på mörk bakgrund. Överst: knappen Back; bild av en svart Reduxi-styrenhet med två Ethernet-portar och ett plintblock; status 'Connected' med en Wi-Fi-ikon. Kortet 'Update available': 'New update is available for your Reduxi device.' med knappen 'Download and install update'. Kortet 'Connect to configurator' med en nyckelikon: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' och knappen 'Open configurator', markerad med en cyanfärgad ruta och nummermärke 5. Under: kortet 'Unit details' med fältet 'Unit ID' (värdet syns inte). Höger del: Reduxi Configurator öppnad i en webbläsare, markerad med en cyanfärgad ram och nummermärke 6. Överst: bakåtpil, 'Tunnel connection', uppdateringsikon. Sidofält till vänster med ikoner (blixt, chip, blixtsymbol, stapeldiagram, kugghjul). Sidan 'Home' med en grön länkikon. Grön notis: 'New patch available. Click here to apply.' med ett stäng-X. Tid 09:12:56. Energiflödesdiagram med ett hus i mitten (1.700 kW) och ikoner för nät (0.000 kW), sol (1.700 kW), batteri (grönt, 0.000 kW och 0.800 kW), en enhet till vänster (0.900 kW), elfordon och en laddare eller enhet längst ned. Etiketten 'Energy manager' längst ned.

Inloggningsskärmen i Reduxi Controller

Textbeskrivning av bilden

Skärmbild av inloggningssidan till Reduxi Configurator i ett Chrome-fönster. Adressfältet visar 'Not secure' och 'reduxi.local'; adressfältet är markerat med en cyanfärgad ruta och en förstorad kopia av det (cyanfärgad ruta, texten 'Not secure reduxi.local') visas till vänster, förbunden med en cyanfärgad linje. Sidans bakgrund: en ljusgrå linjeteckning av ett hus med solpaneler (gröna), en laddbox, en växelriktare, en bil och en laddare. Uppe till vänster: logotypen 'reduxi configurator'. Inloggningsruta i mitten med rubriken 'Login', en språkväljare (engelsk flagga, 'English'), ett användarnamnsfält och ett lösenordsfält samt en mörk knapp 'Login'.

Styrenhetens webbgränssnitt efter inloggning

Textbeskrivning av bilden

Skärmbild av webbgränssnittet i Reduxi Configurator efter inloggning, ljust tema. Uppe till vänster: logotypen 'reduxi configurator'. Rubrikfält: 'Home' till vänster, grön status 'Connected' uppe till höger. Vänster sidofält: utfällt avsnitt 'Devices' med en lista med poster, därefter hopfällda avsnitt 'Manager', 'Configuration' och 'Settings'. Huvudytan: energiflödesdiagram. Hus i mitten med en ring, värde 24.20 kW. Grid-ikon uppe till vänster, 24.20 kW (röd punkt på linjen). Solar-ikon uppe till höger, värde '-'. Ikon till vänster (batteri eller enhet), 6.700 kW (grön punkt på linjen). Ikoner till höger (batterilager och en enhet), värden '-'. EV charger-ikon nere till vänster, 31.00 kW. Ytterligare en enhetsikon nere till höger. Etiketten 'Energy manager' under huset.

6 Lägg till P1 Ultra i Reduxi

Använd de här stegen för att lägga till en ny P1 Ultra eller redigera en befintlig.

6.1 Grundinställningar

Logga in i Reduxi Configurator (se ⁠Punkt 5⁠) och klicka på + Add device.

Knappen Add device

Textbeskrivning av bilden

Skärmbild av vänstermenyn i Reduxi Configurator under logotypen reduxi Configurator. Menyposter: Devices (utfällt, med ett minustecken) som innehåller knappen '+ Add device' (kontur); Strategies (plustecken); Utility Rate Plan; Settings (plustecken). Högra sidan är tom vit.

Välj grundinställningarna.

Basic settings

Textbeskrivning av bilden

Skärmbild av formuläret Basic settings i Reduxi Configurator, beskuret vid högerkanten. Fält: Device type *: Energy meter; Type *: P1 WiFi / Ultra; Name *: P1 WiFi / Ultra. Avsnittet Include to strategy med en tabell där raderna som syns är Strategy (rubrikrad) och Energy manager (kolumnerna till höger är avskurna). Knappen Back nere till vänster.

6.2 Kommunikationsinställningar

Ange de parametrar som motsvarar din anslutning till elmätaren i inställningarna för kommunikationskanalen.

Kommunikationsinställningar

Textbeskrivning av bilden

Liten skärmbild av formuläret Communication channel i Reduxi Configurator. Fältet Connection * är en rullgardinslista med det aktuella värdet TCP/IP och en öppen lista med tre alternativ: TCP/IP (markerat), Local serial port, MQTT. Under listan syns etiketten Port * delvis (avskuren).

Exempel för TCP/IP:

TCP/IP-exempel

Textbeskrivning av bilden

Skärmbild av formuläret Communication channel and device configuration i Reduxi Configurator (TCP/IP-exempel). Fält: Connection *: TCP/IP (rullgardinslista, fokuserad med blå kontur); IP *: p1wifi.local, med en svart knapp Scan for IP till höger; Port *: 502, med en svart knapp Test port till höger; Extended IP recovery (infoikon): reglage märkt Yes (på); Modbus unit ID *: 1. Knappar längst ned: Back (vänster), Test communication och Done (svart, höger).

Du kan ange p1wifi.local eller den IP-adress som du har konfigurerat i webbgränssnittet för P1 Ultra.

6.3 Testa kommunikationen

Klicka på Test communication längst ned i guiden. Den läser av P1 Ultra en gång och sparar ingenting. Om testet lyckas klickar du på Done: det är först Done som skapar enheten.

Knappen Test communication

Textbeskrivning av bilden

Skärmbild av knappfältet längst ned på en sida i Reduxi Configurator. Vänster: knappen 'Back'. Höger: knappen 'Test communication' (markerad med en cyanfärgad ruta) och den mörka knappen 'Done'.

Knappen Done

Textbeskrivning av bilden

Skärmbild av sidan 'Communication channel and device configuration' i Reduxi Configurator. Connection *: TCP/IP (rullgardinslista). IP *: 192.168.50.243, med knappen 'Scan for IP'. Port *: 502, med knappen 'Test port'. Modbus unit ID *: 1. Knappar längst ned: Back (vänster), Test communication och Done (höger). Knappen Done är markerad med en cyanfärgad ruta.

Om testet misslyckas kontrollerar du:

• RJ12-kabelanslutningen
• Wi‑Fi-anslutningen
• IP-adressen
• Meddelandestrukturen
• Aktivering av HAN-porten på elmätaren

7 Kontrollera avläsningarna

7.1 Last measurements

När kommunikationen är upprättad kontrollerar du värdena under Devices i Reduxi Configurator som ett extra test.

7.2 Aktivera styrning från Reduxi

För att använda mätardata i Reduxi-strategin kontrollerar du enhetsinställningarna under Devices i Reduxi Configurator.

För maximal flexibilitet och lägre energikostnader med dynamiska priser och dynamiska tariffer definierar du en strategi enligt beskrivningen i Strategier för Reduxi Controller.

8 LED-indikatorer och fabriksåterställning

8.1 LED-indikatorer

LED-indikatorerna visar enhetens aktuella status:

8.2 Fabriksåterställning

Vi rekommenderar en fabriksåterställning:

• när du byter elmätare
• när du ändrar installationsplats
• när du har anslutningsproblem
• innan du konfigurerar om enheten

9 Felsökning

Om kommunikationen inte fungerar kontrollerar du följande punkter.

9.1 Anslutning till elmätaren

• HAN/P1-porten måste vara aktiverad.
• RJ12-kabeln måste sitta i ordentligt.
• Kabeln måste ha en 1:1-koppling.

9.2 Åtkomst till omvandlaren

Försök öppna http://p1wifi.local eller omvandlarens IP-adress.

9.3 Lokalt nätverk

• Omvandlaren måste vara i samma nätverk som Reduxi Controller.
• Kontrollera Wi‑Fi-signalens styrka.

9.4 Konfiguration

Kontrollera:

• omvandlarens IP-adress
• meddelandestrukturen
• vald elmätarmodell

9.5 Fabriksåterställning

Om de här stegen inte löser problemet gör du en fabriksåterställning (se ⁠Punkt 8⁠) och konfigurerar enheten på nytt.

9.6 Elmätare med flera HAN/P1-kommunikationstyper

Vissa elmätare stöder flera HAN/P1-kommunikationstyper. Om du har kommunikationsproblem kontrollerar du:

• om HAN-porten är aktiverad
• vilket kommunikationsprotokoll elmätaren använder
• om du har valt rätt elmätarmodell i Reduxi Configurator
