Så ansluter du my-PV AC•THOR, AC•THOR 9s och AC ELWA 2 till Reduxi Controller
Integrera effektregulatorer och värmepatroner från my-PV i Reduxi Controller via Modbus TCP – så att solöverskottet automatiskt går till varmvatten och uppvärmning.
Textbeskrivning av bilden

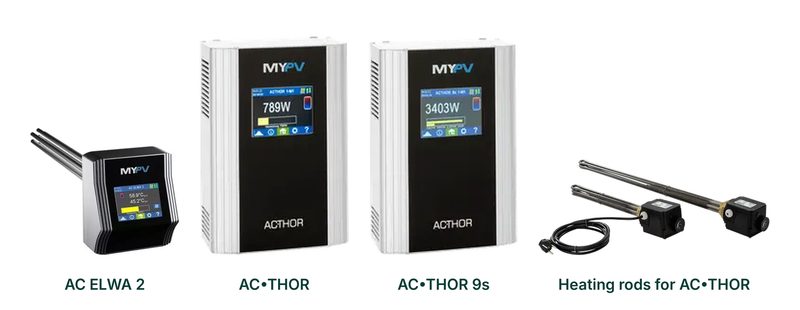

Fotokollage mot vit bakgrund med fyra my-PV-produkter, från vänster till höger, var och en med en mörkgrön etikett under. AC ELWA 2: en liten svart enhet med silverfärgad front och en färgdisplay, med en värmepatron som sticker ut åt vänster. AC•THOR: en hög vit och silverfärgad väggenhet med svart front, MYPV-logotyp, färgdisplay som visar 789W och namnet ACTHOR tryckt under displayen. AC•THOR 9s: samma typ av enhet med displayen som visar 3403W. Värmepatroner för AC•THOR: två långa metallpatroner med svarta kopplingsboxar, en med en svart kabel.
1 Teknisk dokumentation
Läs installationsanvisningarna som medföljer enheten och den aktuella bruksanvisningen från my-PV före driftsättning:
2 Utrustning som behövs
- Reduxi Controller – Stand Alone eller DIN-skena
- Nätmätning vid anslutningspunkten till nätet: om en PV-växelriktare är ansluten till Reduxi och dess elmätare läses av via växelriktaren behövs ingen extra mätare. Om my-PV-enheten är den enda enheten på Reduxi Controller installerar du en energimätare eller en smart elmätare – se listan över enheter som stöds
- my-PV AC•THOR, AC•THOR 9s eller AC ELWA 2 med senaste firmware
- Nätverksanslutning (LAN eller Wi‑Fi) – my-PV-enheten och Reduxi Controller i samma nätverk, anslutna via en router
- Dator, surfplatta eller smartphone med internetanslutning
3 Systemöversikt
AC•THOR eller AC ELWA 2 och Reduxi Controller är anslutna till samma nätverk via en router. Över det här nätverket talar Reduxi Controller via Modbus TCP om för my-PV-enheten hur mycket effekt den ska förbruka – till exempel det aktuella solöverskottet.
Textbeskrivning av bilden

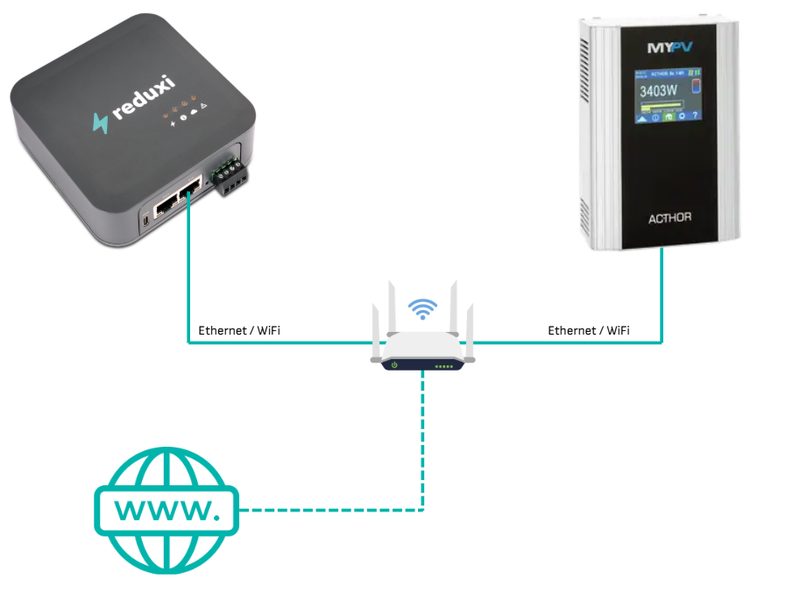

Diagram mot vit bakgrund. Uppe till vänster: en mörkgrå Reduxi-styrenhet med reduxi-logotypen, två Ethernet-portar och en grön plint på högra sidan. Uppe till höger: en my-PV ACTHOR-enhet med MYPV-logotypen och en display som visar 3403W. I mitten: en vit router med antenner och en Wi-Fi-symbol. Nere till vänster: en turkos jordglobsikon med texten www. Anslutningar: en heldragen turkos linje från Reduxi-styrenheten ned till routern, märkt Ethernet / WiFi; en heldragen turkos linje från ACTHOR-enheten ned till routern, märkt Ethernet / WiFi; en streckad turkos linje från routern till jordgloben www (internet).
Textbeskrivning av bilden

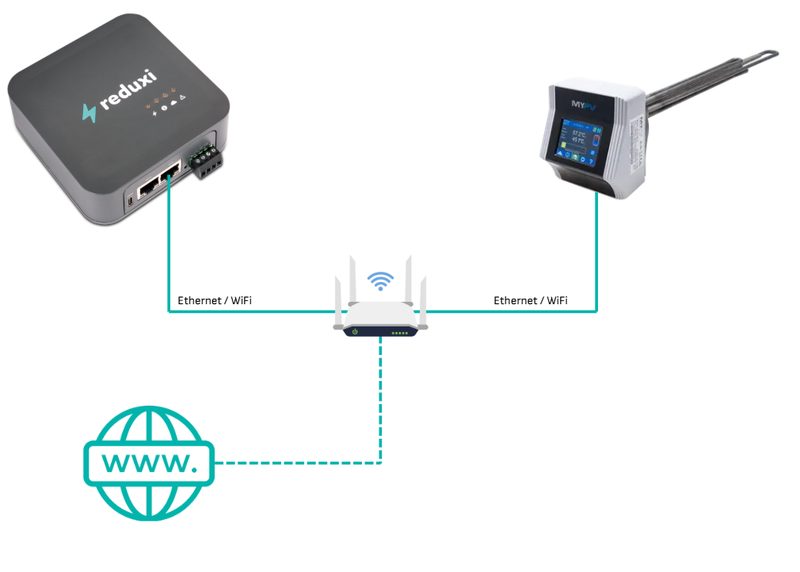

Diagram mot vit bakgrund. Uppe till vänster: en mörkgrå Reduxi-styrenhet med reduxi-logotypen, två Ethernet-portar och en grön plint på högra sidan. Uppe till höger: en my-PV AC ELWA 2-enhet med MYPV-logotypen, en färgdisplay och en värmepatron av metall som sträcker sig åt övre högra hörnet. I mitten: en vit router med antenner och en Wi-Fi-symbol. Nere till vänster: en turkos jordglobsikon med texten www. Anslutningar: en heldragen turkos linje från Reduxi-styrenheten ned till routern, märkt Ethernet / WiFi; en heldragen turkos linje från AC ELWA 2-enheten ned till routern, märkt Ethernet / WiFi; en streckad turkos linje från routern till jordgloben www (internet).

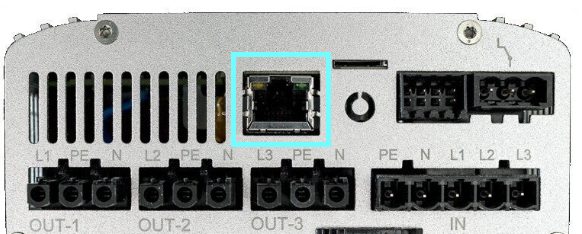

Anslut my-PV-enheten till routern med en nätverkskabel eller via Wi‑Fi. LAN-porten (markerad) sitter på enhetens undersida:
Textbeskrivning av bilden

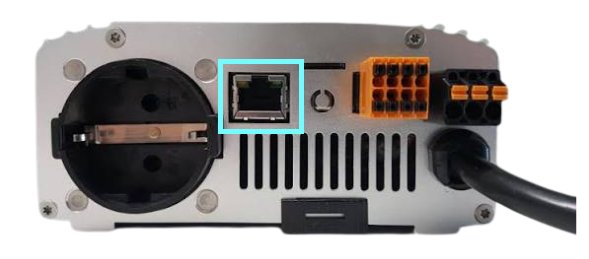

Foto av undersidan av en ljusgrå metallenhet. En cyanfärgad (ljusblå) ruta markerar RJ45-nätverksporten (LAN) i övre mitten. Till vänster om den: ett runt uttag med en försänkt kontakt (jordningsklämma syns). Till höger om LAN-porten: en liten rund öppning, ett orange push-in-plintblock med flera öppningar och en svart stickkontakt med orangea delar. En tjock svart kabel går ut från enheten på höger sida. Ventilationsspringor löper längs nedre mitten. Ingen text är tryckt i det synliga området.
Textbeskrivning av bilden
Foto av anslutningssidan på undersidan av en ljusgrå enhet. En cyanfärgad (ljusblå) ruta markerar en RJ45-nätverksport (LAN) i övre mitten. Till vänster: ventilationsspringor. Till höger om LAN-porten: en rund knapp eller öppning och två svarta stickkontakter överst. Nedre raden med svarta skruv-/stickplintar med tryckta etiketter: OUT-1 (L1, PE, N), OUT-2 (L2, PE, N), OUT-3 (L3, PE, N) och IN (PE, N, L1, L2, L3). Ett litet fack syns ovanför LAN-portens område, till höger om den.
Textbeskrivning av bilden

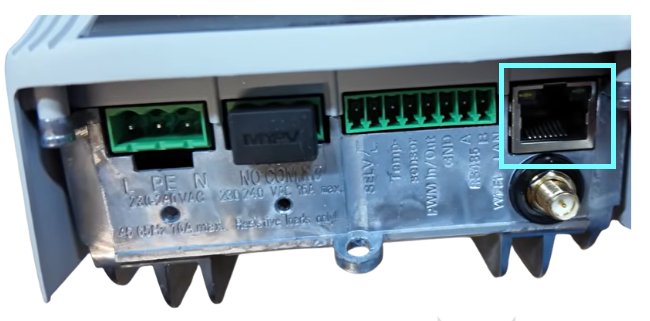

Foto av plintområdet på undersidan av en grå enhet med en cyanfärgad (ljusblå) ruta runt RJ45-nätverksporten (LAN) till höger. Under porten sitter en guldfärgad antennkontakt av SMA-typ. Från vänster till höger: en grön 3-polig kontakt märkt L, PE, N och 230/240 VAC; ett svart lock med en MYPV-logotyp ovanför en kontakt märkt NO COMM och 230/240 VAC med en angiven maxström; en grön 8-polig kontakt med vridna etiketter på metallplåten, bland annat Temp-sensor, PWM In/Out, GND, RS485 A och B, WiFi LAN.
4 Konfigurera my-PV-enheten
Förbered my-PV-enheten först. Fortsätt sedan med Punkt 5.
4.1 Ställ in styrtypen på "Modbus TCP"
Fotona visar en AC•THOR 9s med displayen inställd på tyska – menyposterna finns på samma ställen på andra språk.
Modbus TCP. Den valda posten markeras i grönt.
Textbeskrivning av bilden

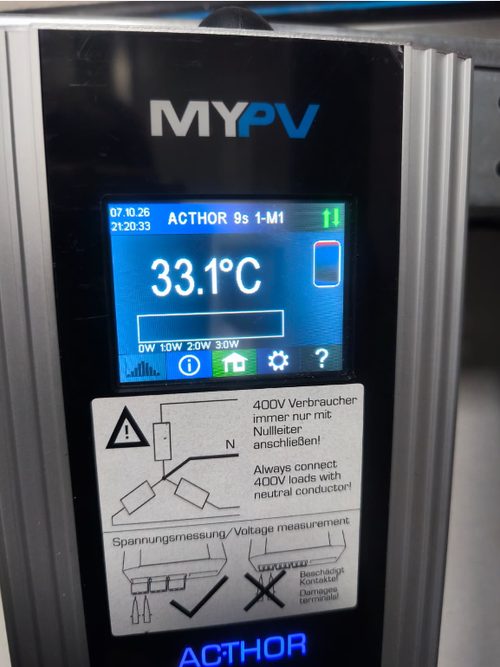

Foto av frontpanelen på en my-PV-enhet med MYPV-logotypen överst och AC THOR-logotypen längst ned. Färgdisplayen visar startskärmen: datum och tid 07.10.26 21:20:33, enhetsnamnet ACTHOR 9s 1-M1, gröna upp-/nedpilar, en stor temperatur 33.1°C, en tanksymbol till höger, ett effektstapeldiagram med skalan 0W 1.0W 2.0W 3.0W. Ikonfält längst ned: signalstaplar, infoikon, huspiktogram (markerat grönt, startskärmen), kugghjulsikon, frågetecken. Under displayen en vit etikett med en varningstriangel och en kopplingsskiss med texten: 400V Verbraucher immer nur mit Nullleiter anschließen! [Anslut alltid 400V-förbrukare med nollledare] och Always connect 400V loads with neutral conductor!, samt Spannungsmessung/Voltage measurement med en ikryssad rätt och en överstruken fel plintskiss (Beschädigt Kontakte / Damaged terminals).
Textbeskrivning av bilden

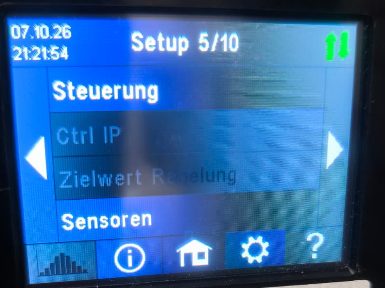

Foto av en enhets färgdisplay, blå bakgrund, vit text. Övre fält: datum och tid 07.10.26 21:21:54, rubriken Setup 5/10, gröna upp-/nedpilar. Meny på tyska: Steuerung [Styrning] (markerad, klarvit), Ctrl IP (nedtonad), Zielwert Regelung [börvärdesreglering] (nedtonad, delvis dold av en reflex), Sensoren [sensorer] (klarvit). Vit pil på vänster och höger sida. Ikonfält längst ned: signalstaplar (nedtonade), infoikon, huspiktogram, kugghjulsikon (markerad, ljusare blå), frågetecken. Bildens högra kant är vit.
Textbeskrivning av bilden

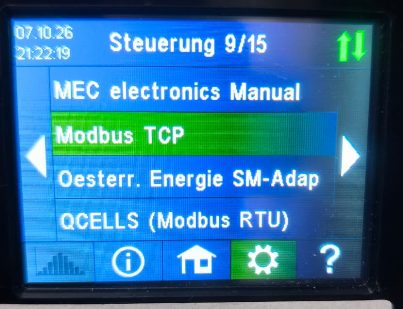

Foto av en enhets färgdisplay, blå bakgrund, vit text. Övre fält: datum och tid 07.10.26 21:22:19, rubriken Steuerung 9/15 [Styrning 9/15], gröna upp-/nedpilar. Menylista: MEC electronics Manual; Modbus TCP (markerad med ett grönt fält, vald); Oesterr. Energie SM-Adap; QCELLS (Modbus RTU). Vit pil på vänster och höger sida. Ikonfält längst ned: signalstaplar (nedtonade), infoikon, huspiktogram, kugghjulsikon (markerad grön), frågetecken. Bildens högra kant är vit.
4.2 Tilldela en fast IP-adress
IP-adressen till AC•THOR eller AC ELWA 2 måste vara statisk. Annars tappar Reduxi Controller anslutningen så fort routern tilldelar en ny adress. Det finns två sätt att göra det:
- Rekommenderas – DHCP-reservation i routern: låt my-PV-enheten ligga kvar på DHCP och reservera dess nuvarande IP-adress i routern.
- Statisk IP-adress på enheten: bläddra på displayen till Setup 3/10, ställ in IP DHCP/statisch på statisk och ange IP Adresse (IP-adress), Subnetz Maske (nätmask) och Gateway Adresse (gatewayadress). Välj en adress utanför routerns DHCP-intervall.
Textbeskrivning av bilden

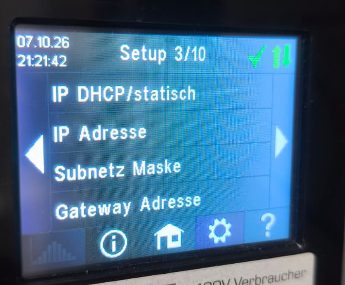

Foto av en enhets lilla färgdisplay med blå bakgrund och vit text. Övre fält: datum och tid 07.10.26 21:21:42, rubriken Setup 3/10, en grön bock och gröna upp-/nedpilar. Menyrader på tyska: IP DHCP/statisch [IP DHCP/statisk], IP Adresse [IP-adress], Subnetz Maske [nätmask], Gateway Adresse [gatewayadress]. En vit pil pekar åt vänster på vänster sida och en åt höger på höger sida. Ikonfält längst ned: signalstaplar (nedtonade), infoikon, huspiktogram, kugghjulsikon, frågetecken. Den nedre delen av etiketten under displayen syns delvis och lyder 400V Verbraucher. Bildens högra del är vit.
5 Logga in i Reduxis webbgränssnitt
Du kan öppna Reduxis webbgränssnitt på två sätt:
reduxi.local
Textbeskrivning av bilden
Skärmbild av tre skärmar i mobilappen Reduxi sida vid sida, med cyanfärgade rutor och nummermärken 2 till 4. Vänster skärm (instrumentpanel, mörkt tema): menyikon uppe till vänster markerad med en ruta och märke 2; logotypen 'reduxi'; flikarna 'Real time data' (aktiv) och 'Statistics'; pris 5.79 € och temperatur 3.2 °C; energiflödesdiagram med ett hus i mitten (-1.25 kW) och ikoner med värdena 69.0 W, 1.3 kW, 1.1 kW (röd ring), -165.0 W med 97 % (röd ring) och 0.0 W längst ned; flikarna 'Power' och 'Energy'; navigering längst ned: Dashboard, Diagnostics, Device control, Settings. Mellersta skärmen (sidomeny): logotypen 'reduxi', 'Number of locations: 1233', rubriken 'Reduxi device management', posterna '+ Add Reduxi location' och 'Reduxi devices' (markerad med en ruta och märke 3), sedan 'My profile' och 'About app'. Höger skärm (enhetssida): Back; bild av en svart Reduxi-styrenhet med två Ethernet-portar; status 'Connected'; kortet 'Update available': 'New update is available for your Reduxi device.' med knappen 'Download and install update'; kortet 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' med knappen 'Activate tunnel connection' (markerad med en ruta och märke 4); kortet 'Unit details' med fältet 'Unit ID'.
Textbeskrivning av bilden
Skärmbild i två delar sida vid sida. Vänster del: skärm i mobilappen Reduxi på mörk bakgrund. Överst: knappen Back; bild av en svart Reduxi-styrenhet med två Ethernet-portar och ett plintblock; status 'Connected' med en Wi-Fi-ikon. Kortet 'Update available': 'New update is available for your Reduxi device.' med knappen 'Download and install update'. Kortet 'Connect to configurator' med en nyckelikon: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' och knappen 'Open configurator', markerad med en cyanfärgad ruta och nummermärke 5. Under: kortet 'Unit details' med fältet 'Unit ID' (värdet syns inte). Höger del: Reduxi Configurator öppnad i en webbläsare, markerad med en cyanfärgad ram och nummermärke 6. Överst: bakåtpil, 'Tunnel connection', uppdateringsikon. Sidofält till vänster med ikoner (blixt, chip, blixtsymbol, stapeldiagram, kugghjul). Sidan 'Home' med en grön länkikon. Grön notis: 'New patch available. Click here to apply.' med ett stäng-X. Tid 09:12:56. Energiflödesdiagram med ett hus i mitten (1.700 kW) och ikoner för nät (0.000 kW), sol (1.700 kW), batteri (grönt, 0.000 kW och 0.800 kW), en enhet till vänster (0.900 kW), elfordon och en laddare eller enhet längst ned. Etiketten 'Energy manager' längst ned.
http://reduxi.local.Du hittar styrenhetens IP-adress i routerns enhetslista eller i Reduxi-appen under Reduxi devices.
admin · Lösenord: admin (fabriksinställning)
Textbeskrivning av bilden
Skärmbild av inloggningssidan till Reduxi Configurator i ett Chrome-fönster. Adressfältet visar 'Not secure' och 'reduxi.local'; adressfältet är markerat med en cyanfärgad ruta och en förstorad kopia av det (cyanfärgad ruta, texten 'Not secure reduxi.local') visas till vänster, förbunden med en cyanfärgad linje. Sidans bakgrund: en ljusgrå linjeteckning av ett hus med solpaneler (gröna), en laddbox, en växelriktare, en bil och en laddare. Uppe till vänster: logotypen 'reduxi configurator'. Inloggningsruta i mitten med rubriken 'Login', en språkväljare (engelsk flagga, 'English'), ett användarnamnsfält och ett lösenordsfält samt en mörk knapp 'Login'.
Textbeskrivning av bilden
Skärmbild av webbgränssnittet i Reduxi Configurator efter inloggning, ljust tema. Uppe till vänster: logotypen 'reduxi configurator'. Rubrikfält: 'Home' till vänster, grön status 'Connected' uppe till höger. Vänster sidofält: utfällt avsnitt 'Devices' med en lista med poster, därefter hopfällda avsnitt 'Manager', 'Configuration' och 'Settings'. Huvudytan: energiflödesdiagram. Hus i mitten med en ring, värde 24.20 kW. Grid-ikon uppe till vänster, 24.20 kW (röd punkt på linjen). Solar-ikon uppe till höger, värde '-'. Ikon till vänster (batteri eller enhet), 6.700 kW (grön punkt på linjen). Ikoner till höger (batterilager och en enhet), värden '-'. EV charger-ikon nere till vänster, 31.00 kW. Ytterligare en enhetsikon nere till höger. Etiketten 'Energy manager' under huset.
6 Lägg till my-PV-enheten i Reduxi
6.1 Grundinställningar
HVACType:
myPVName: valfritt namn, t.ex.
myPV AC Thor 9sInclude to strategy: kryssa i Regulated devices för den strategi som ska styra my-PV-enheten.
Bekräfta med Next.
Textbeskrivning av bilden
Skärmbild av vänstra navigeringsmenyn i Reduxi Configurator (logotypen reduxi Configurator överst). Avsnittet Devices (utfällt, minustecken) listar två enhetsikoner: en bilikon och en elmastikon. Under dem är posten + Add device markerad med en cyanfärgad ruta. Övriga menyposter: Strategies (plustecken), Utility Rate Plan, Settings (plustecken).
Textbeskrivning av bilden

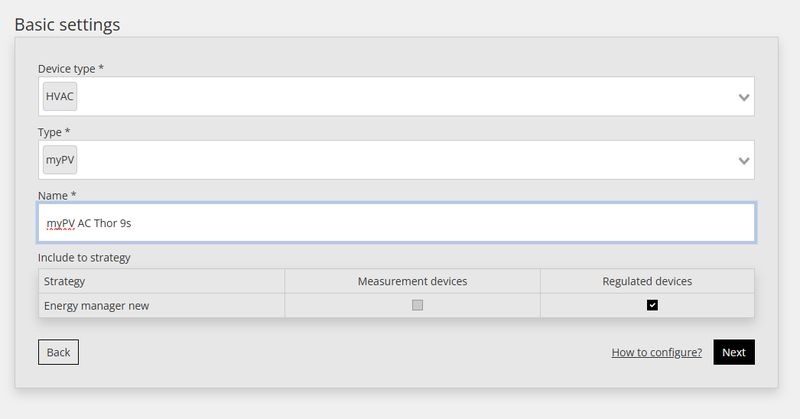

Skärmbild av guidesteget Basic settings i Reduxi Configurator. Device type *: HVAC (rullgardinslista). Type *: myPV (rullgardinslista). Name *: myPV AC Thor 9s (fältet är aktivt, blå kontur). Avsnittet Include to strategy: tabell med kolumnerna Strategy, Measurement devices, Regulated devices. En rad: Strategy: Energy manager new; Measurement devices: kryssruta inte ikryssad (nedtonad); Regulated devices: kryssruta ikryssad. Knappar: Back (kontur, vänster), länken How to configure? och Next (svart, höger).
6.2 Kommunikationsinställningar
Ange IP-inställningarna i nästa fönster. Port och Modbus unit ID fylls i automatiskt.
| Parameter | Värde |
|---|---|
| Anslutning |
TCP/IP
|
| IP | my-PV-enhetens IP-adress (fast, se Punkt 4.2) |
| Port |
502 (fylls i automatiskt)
|
| Extended IP recovery |
Yes
|
| Modbus unit ID |
1 (fylls i automatiskt)
|
Textbeskrivning av bilden

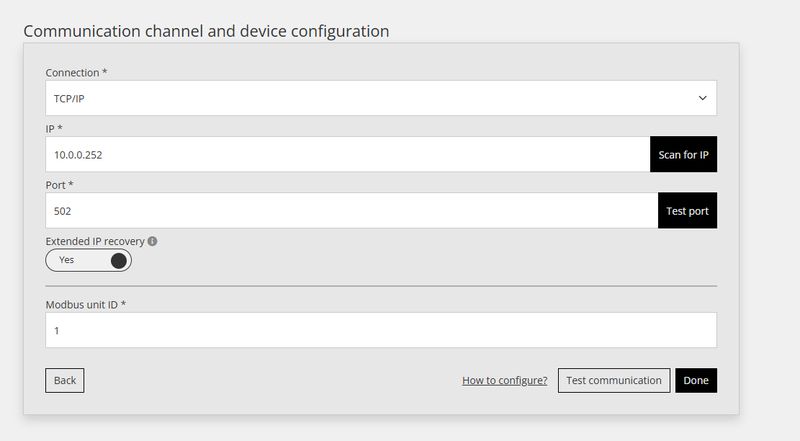

Skärmbild av formuläret Communication channel and device configuration i Reduxi Configurator. Connection *: TCP/IP (rullgardinslista). IP *: 10.0.0.252, med den svarta knappen Scan for IP. Port *: 502, med den svarta knappen Test port. Extended IP recovery (infoikon): reglaget är satt till Yes. Modbus unit ID *: 1. Knappar längst ned: Back (kontur, vänster), länken How to configure?, Test communication (kontur) och Done (svart).
502 går att nå.
6.3 Testa kommunikationen
Klicka på Test communication för att kontrollera om Reduxi Controller kan läsa data från my-PV-enheten.
Textbeskrivning av bilden

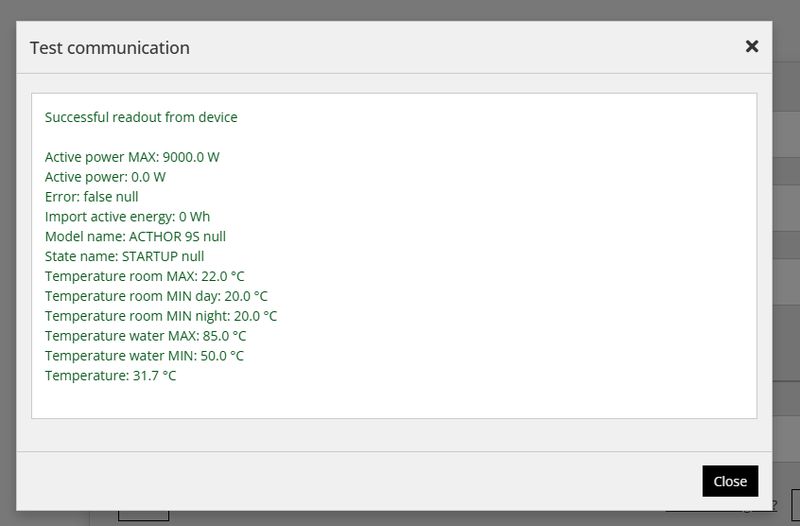

Skärmbild av dialogrutan Test communication i Reduxi Configurator (stäng-X uppe till höger) över en nedtonad sida. Meddelande i grön text: Successful readout from device. Listade värden: Active power MAX: 9000.0 W; Active power: 0.0 W; Error: false null; Import active energy: 0 Wh; Model name: ACTHOR 9S null; State name: STARTUP null; Temperature room MAX: 22.0 °C; Temperature room MIN day: 20.0 °C; Temperature room MIN night: 20.0 °C; Temperature water MAX: 85.0 °C; Temperature water MIN: 50.0 °C; Temperature: 31.7 °C. Knapp: Close (svart, nere till höger).
502), IP-adressen och styrtypen Modbus TCP på my-PV-enheten. Upprepa sedan testet. Om pingen i resultatet lyckas fungerar nätverksanslutningen, och orsaken är porten eller Modbus-inställningen på my-PV-enheten. Se även Vanliga problem.
Textbeskrivning av bilden

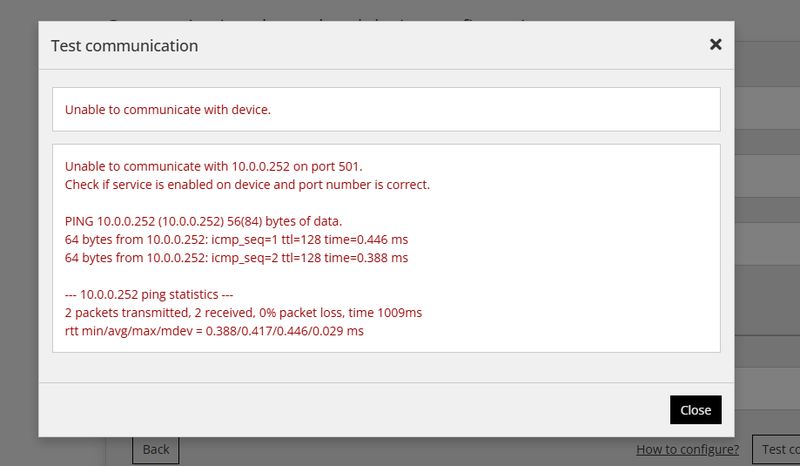

Skärmbild av dialogrutan Test communication i Reduxi Configurator (stäng-X uppe till höger) över en nedtonad sida. Första rutan i röd text: Unable to communicate with device. Andra rutan i röd text: Unable to communicate with 10.0.0.252 on port 501. Check if service is enabled on device and port number is correct. PING 10.0.0.252 (10.0.0.252) 56(84) bytes of data. 64 bytes from 10.0.0.252: icmp_seq=1 ttl=128 time=0.446 ms. 64 bytes from 10.0.0.252: icmp_seq=2 ttl=128 time=0.388 ms. --- 10.0.0.252 ping statistics ---. 2 packets transmitted, 2 received, 0% packet loss, time 1009ms. rtt min/avg/max/mdev = 0.388/0.417/0.446/0.029 ms. Knapp: Close (svart). Bakom dialogrutan syns knapparna Back, How to configure och Test communication delvis.
7 Kontrollera avläsningarna och aktivera styrningen
7.1 Kontrollera avläsningarna
Öppna Devices → [my-PV-enhetens namn] → Last measurement i Reduxis webbgränssnitt.
Textbeskrivning av bilden

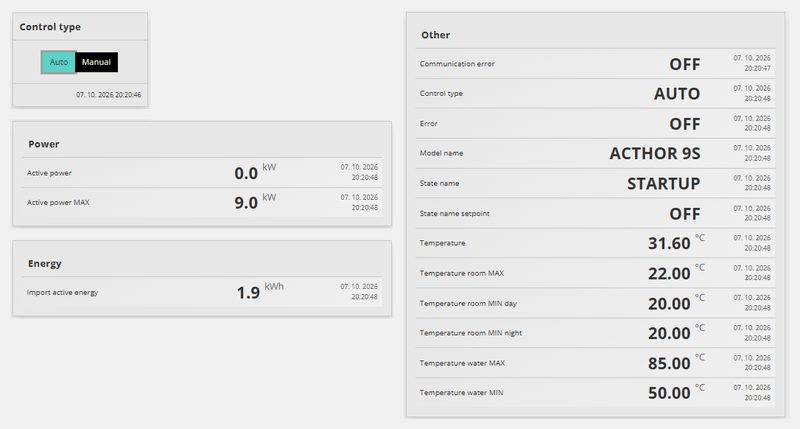

Skärmbild av sidan med avläsningar för my-PV-enheten. Vänster kolumn: kortet Control type med reglaget Auto (valt, turkos) och Manual (svart), tidsstämpel 07. 10. 2026 20:20:46. Kortet Power: Active power 0.0 kW; Active power MAX 9.0 kW. Kortet Energy: Import active energy 1.9 kWh. Höger kort Other: Communication error OFF; Control type AUTO; Error OFF; Model name ACTHOR 9S; State name STARTUP; State name setpoint OFF; Temperature 31.60 °C; Temperature room MAX 22.00 °C; Temperature room MIN day 20.00 °C; Temperature room MIN night 20.00 °C; Temperature water MAX 85.00 °C; Temperature water MIN 50.00 °C. Varje värde har en tidsstämpel 07. 10. 2026 omkring 20:20:48.
| Vad du ser | Betydelse |
|---|---|
| Communication error OFF, värden läses av | Kommunikationen fungerar. |
| Communication error ON, alla värden är 0 | Ingen kommunikation – inställningarna stämmer inte överens. Kontrollera punkt 4 och punkt 6.2, eller se Vanliga problem. |
7.2 Aktivera styrning från Reduxi
Välj Auto i rutan Control type i enhetsvyn. Först då når kommandona från Reduxi-strategin my-PV-enheten. Med Manual styrs enheten inte av strategin.
Nästa steg: välj och konfigurera strategin – se Strategier för Reduxi Controller under Relaterade artiklar.
✓ Sammanfattning
Förberedelser (punkt 1–3): Ha my-PV-manualen, en Reduxi Controller, nätmätning (PV-växelriktarens elmätare eller en separat mätare) och en my-PV AC•THOR, AC•THOR 9s eller AC ELWA 2 redo. my-PV-enheten och styrenheten är i samma nätverk via en router.
my-PV-enhet (punkt 4): Ställ in styrtypen på Modbus TCP på displayen (eller i my-PV:s webbgränssnitt) och reservera en fast IP-adress i routern.
Lägg till i Reduxi (punkt 5–6): Öppna Reduxis webbgränssnitt via appen (tunnel) eller en webbläsare, lägg till device type HVAC / type myPV, ange IP-adressen (port 502, Modbus unit ID 1) och kör kommunikationstestet.
Driftsätt (punkt 7): Kontrollera last measurement (communication error OFF), ställ in styrtypen på Auto och konfigurera strategin. Nätmätningen (PV-växelriktarens elmätare eller en separat mätare) måste redan vara konfigurerad.
→ Vanliga problem
| Problem | Lösning |
|---|---|
| Testet misslyckas med "Unable to communicate … on port 501", pingen lyckas |
Nätverket fungerar, men porten är fel eller Modbus TCP är inte aktivt. Ange port 502 och kontrollera att styrtypen på my-PV-enheten är Modbus TCP.
|
| Testet misslyckas, pingen lyckas inte | my-PV-enheten går inte att nå: kontrollera IP-adressen och att enheten och styrenheten är i samma nätverk. |
| Anslutningen fungerade, sedan slutade den | my-PV-enheten har troligen fått en ny IP-adress från routern. Reservera en fast IP-adress i routern och ange den i Reduxis webbgränssnitt. |
| Avläsningar visas, men enheten följer inte strategin |
Ställ in styrtypen på Auto, kontrollera att Regulated devices är ikryssat för strategin, att en strategi är aktiv och att nätmätningen levererar värden.
|
| my-PV-enheten får motstridiga börvärden | Se till att enheten inte också styrs direkt av en växelriktare eller ett batterisystem – det är bara Reduxi Controller som ställer in effekten. |
Det går inte att öppna styrenheten via reduxi.local
|
Ange styrenhetens IP-adress i stället (routerns enhetslista eller Reduxi-appen → Reduxi devices), eller använd tunnelanslutningen i Reduxi-appen. |
