Så ansluter du Fronius Wattpilot (OCPP) till Reduxi Controller
Anslut laddboxen Fronius Wattpilot till Reduxi Controller via OCPP 1.6J, så att styrenheten kan övervaka och styra laddningen med solöverskott och lasthantering.
Textbeskrivning av bilden

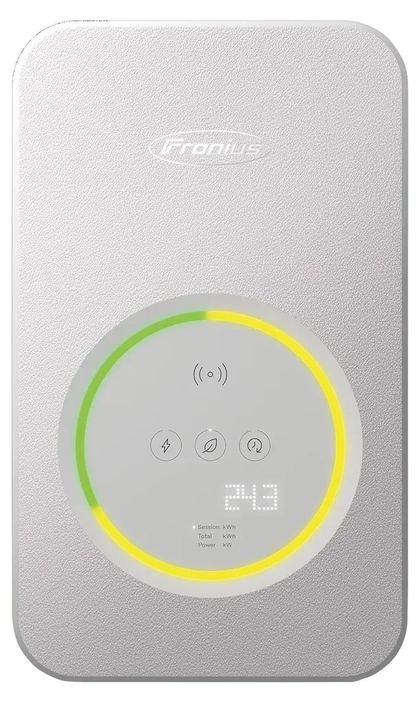

Produktfoto av en väggmonterad Fronius Wattpilot mot vit bakgrund: ett rektangulärt ljusgrått hölje med rundade hörn och en texturerad yta. Fronius-logotypen sitter nära toppen. I den nedre delen finns en rund panel med en ljusring som är grön uppe till vänster och gul till höger och nedtill. Inuti ringen: en trådlös symbol, tre runda ikoner (blixt, löv, mätare), en punktmatrisdisplay som visar 243 och tre små textrader, Session kWh, Total kWh, Power kW.
Textbeskrivning av bilden

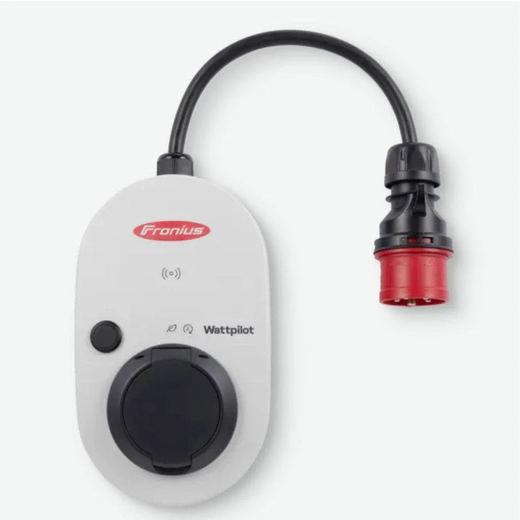

Produktfoto av en Fronius Wattpilot mot ljus bakgrund. Ett rundat ovalt ljusgrått hölje med den röda Fronius-logotypen överst, en liten trådlös/RFID-symbol under den, en rund svart knapp till vänster, texten Wattpilot med två små ikoner och ett svart Typ 2-ladduttag med lucka längst ned. En svart kabel går ut från höljets ovansida i en slinga och slutar i en svart och röd CEE-kontakt till höger. Bildens högra del är vit.
1 Teknisk dokumentation
Fronius Wattpilot stöder OCPP 1.6J (Open Charge Point Protocol, JSON över WebSocket). I den här lösningen fungerar Reduxi Controller som lokal OCPP-server (central system) och Wattpilot ansluter till den som en charge point – ingen molntjänst behövs.
ws:// (lokalt)Tillverkarens dokument:
- Fronius Wattpilot OCPP – User Information (42,0410,2881) – OCPP-meddelanden som stöds, konfigurationsparametrar och aktivering i appen
- Open Charge Alliance – OCPP 1.6-specifikationen
2 Utrustning som behövs
- Fronius Wattpilot, installerad och driftsatt av en behörig elektriker
- Wattpilot ansluten till samma lokala nätverk som Reduxi Controller (Wi‑Fi eller LAN via router)
- Smartphone med appen Fronius Solar.wattpilot, ansluten till Wattpilot
- Reduxi Controller med en känd, fast IP-adress (t.ex.
192.168.31.73) – visas i Reduxi Configurator som Controller OCPP JSON 1.6 URL när du lägger till enheten, eller i routern - Wattpilots serienummer (visas i appen och på typskylten, t.ex.
91099800) - Dator eller surfplatta med internetanslutning för Reduxi Configurator
3 Systemöversikt
Wattpilot öppnar en WebSocket-anslutning till Reduxi Controller och identifierar sig med sitt serienummer. Styrenheten kopplar anslutningen till den enhet som har samma device identifier och läser sedan av mätvärden och skickar laddningsgränser.
| Komponent | Roll | Adress / inställning |
|---|---|---|
| Reduxi Controller | OCPP-server (central system) | ws://<Controller IP>/ocpp/1.6/json |
| Fronius Wattpilot | OCPP-klient (charge point) | Ansluter till URL:en ovan + sitt serienummer |
| Fullständig URL som Wattpilot använder | – | ws://192.168.31.73/ocpp/1.6/json/91099800 |
ws:// (okrypterat) eller wss://. Reduxi Controller använder ws://. Externa OCPP-servrar kräver alltid wss://.4 Konfigurera OCPP i appen Wattpilot
4.1 Aktivera OCPP
Textbeskrivning av bilden

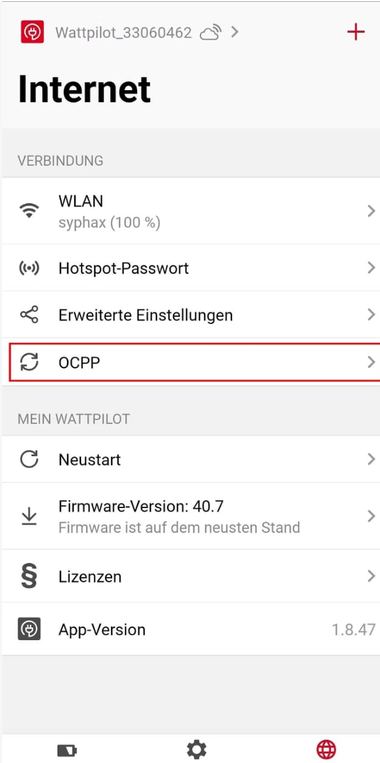

Skärmbild av en mobilappsskärm med rubriken Internet. Överst: enhetsnamnet Wattpilot_33060462 med en molnikon och pil, röd plusikon till höger. Avsnittet VERBINDUNG [Anslutning]: WLAN [Wi-Fi] med nätverket syphax (100 %); Hotspot-Passwort [Lösenord för hotspot]; Erweiterte Einstellungen [Avancerade inställningar]; OCPP (markerad med en röd rektangel). Avsnittet MEIN WATTPILOT [Min Wattpilot]: Neustart [Starta om]; Firmware-Version: 40.7 med texten Firmware ist auf dem neusten Stand [Firmware är uppdaterad]; Lizenzen [Licenser]; App-Version 1.8.47. Varje rad utom App-Version har en pil till höger. Fält längst ned: batteriikon, kugghjulsikon, jordglobsikon (röd, vald). Bildens högra del är vit.
4.2 OCPP-serverinställningar
Tryck på OCPP-Server och ange följande värden:
| Fält (DE / EN) | Värde |
|---|---|
| Protokoll / Protocol | WS |
| Benutzername / User | tomt |
| Passwort / Password | tomt |
| Host | Reduxi Controllers IP-adress, t.ex. 192.168.31.73
|
| Pfad / Path | /ocpp/1.6/json/ |
| SN zur URL hinzufügen / Add SN to URL | On – obligatoriskt |
Appen visar sedan den fullständiga adressen, t.ex. ws://192.168.31.73/ocpp/1.6/json/91099800. Tryck på Änderungen speichern / Save. Styrenhetens URL visas också i Reduxi Configurator (se Punkt 6.2).
Textbeskrivning av bilden

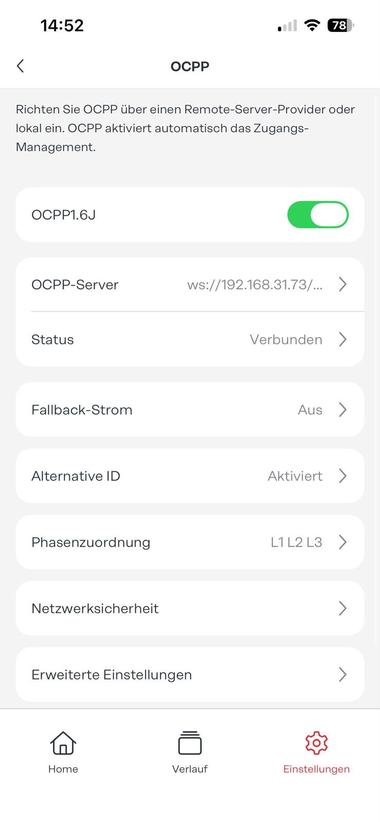

Skärmbild av en mobilappsskärm (statusfält: klockan 14:52, signal, Wi-Fi, batteri 78) med rubriken OCPP och en bakåtpil uppe till vänster. Inledande text på tyska: Richten Sie OCPP über einen Remote-Server-Provider oder lokal ein. OCPP aktiviert automatisch das Zugangs-Management. [Ställ in OCPP via en fjärrserverleverantör eller lokalt. OCPP aktiverar automatiskt åtkomststyrning.] Inställningsrader: OCPP1.6J: reglage på (grönt); OCPP-Server: ws://192.168.31.73/... med pil; Status: Verbunden [Ansluten] med pil; Fallback-Strom [Reservström]: Aus [Av]; Alternative ID: Aktiviert [Aktiverad]; Phasenzuordnung [Fasfördelning]: L1 L2 L3; Netzwerksicherheit [Nätverkssäkerhet] med pil; Erweiterte Einstellungen [Avancerade inställningar] med pil. Navigeringsfält längst ned: Home, Verlauf [Historik], Einstellungen [Inställningar] (vald, röd kugghjulsikon). Bildens högra del är vit.
Textbeskrivning av bilden

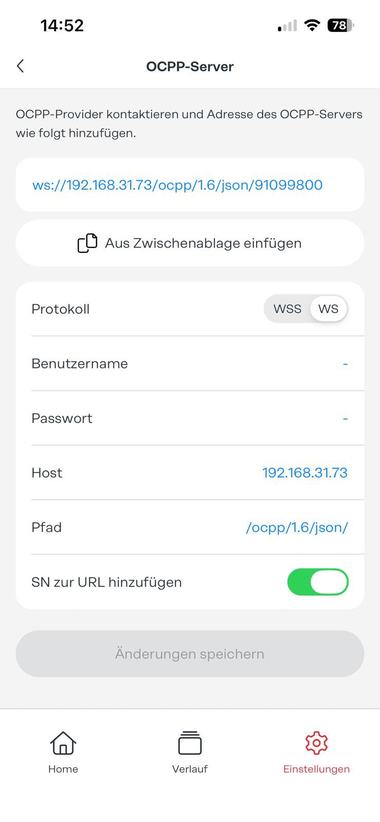

Skärmbild av en mobilappsskärm (statusfält: klockan 14:52, signal, Wi-Fi, batteri 78) med rubriken OCPP-Server och en bakåtpil uppe till vänster. Inledande text på tyska: OCPP-Provider kontaktieren und Adresse des OCPP-Servers wie folgt hinzufügen. [Kontakta OCPP-leverantören och lägg till OCPP-serverns adress enligt följande.] Blå länktext i en ruta: ws://192.168.31.73/ocpp/1.6/json/91099800. Knapp: Aus Zwischenablage einfügen [Klistra in från urklipp]. Inställningslista: Protokoll: omkopplare WSS / WS med WS vald; Benutzername [Användarnamn]: - (streck, tomt); Passwort [Lösenord]: - (streck, tomt); Host: 192.168.31.73; Pfad [Sökväg]: /ocpp/1.6/json/; SN zur URL hinzufügen [Lägg till serienummer i URL]: reglage på (grönt). Under: en grå knapp Änderungen speichern [Spara ändringar] (inaktiv). Navigeringsfält längst ned: Home, Verlauf [Historik], Einstellungen [Inställningar] (vald, röd kugghjulsikon). Bildens högra del är vit.
4.3 Fler OCPP-alternativ
| Alternativ | Rekommendation |
|---|---|
| Status | Visar Not connected, Started, Connected eller Connected and accepted. Efter att du har lagt till enheten i Reduxi ska den visa Verbunden / Connected. |
| Fallback-Strom / Fallback current | Laddström som Wattpilot använder om OCPP-anslutningen till styrenheten bryts. Ange ett värde som är säkert för husets anslutning. |
| Phasenzuordnung / Phase assignment | Tilldelning av Wattpilots faser till nätets faser (t.ex. L1 L2 L3). Måste stämma med kopplingen så att lasthanteringen minskar rätt fas. |
| Alternative ID, Netzwerksicherheit, Erweiterte Einstellungen | Lämna oförändrade. |
5 Logga in i Reduxis webbgränssnitt
Reduxi Configurator kan öppnas på distans via tunnelanslutningen i Reduxi-appen eller lokalt i en webbläsare i samma nätverk. Båda leder till samma webbgränssnitt.
På distans
Textbeskrivning av bilden
Skärmbild av tre skärmar i mobilappen Reduxi sida vid sida, med cyanfärgade rutor och nummermärken 2 till 4. Vänster skärm (instrumentpanel, mörkt tema): menyikon uppe till vänster markerad med en ruta och märke 2; logotypen 'reduxi'; flikarna 'Real time data' (aktiv) och 'Statistics'; pris 5.79 € och temperatur 3.2 °C; energiflödesdiagram med ett hus i mitten (-1.25 kW) och ikoner med värdena 69.0 W, 1.3 kW, 1.1 kW (röd ring), -165.0 W med 97 % (röd ring) och 0.0 W längst ned; flikarna 'Power' och 'Energy'; navigering längst ned: Dashboard, Diagnostics, Device control, Settings. Mellersta skärmen (sidomeny): logotypen 'reduxi', 'Number of locations: 1233', rubriken 'Reduxi device management', posterna '+ Add Reduxi location' och 'Reduxi devices' (markerad med en ruta och märke 3), sedan 'My profile' och 'About app'. Höger skärm (enhetssida): Back; bild av en svart Reduxi-styrenhet med två Ethernet-portar; status 'Connected'; kortet 'Update available': 'New update is available for your Reduxi device.' med knappen 'Download and install update'; kortet 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' med knappen 'Activate tunnel connection' (markerad med en ruta och märke 4); kortet 'Unit details' med fältet 'Unit ID'.
Textbeskrivning av bilden
Skärmbild i två delar sida vid sida. Vänster del: skärm i mobilappen Reduxi på mörk bakgrund. Överst: knappen Back; bild av en svart Reduxi-styrenhet med två Ethernet-portar och ett plintblock; status 'Connected' med en Wi-Fi-ikon. Kortet 'Update available': 'New update is available for your Reduxi device.' med knappen 'Download and install update'. Kortet 'Connect to configurator' med en nyckelikon: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' och knappen 'Open configurator', markerad med en cyanfärgad ruta och nummermärke 5. Under: kortet 'Unit details' med fältet 'Unit ID' (värdet syns inte). Höger del: Reduxi Configurator öppnad i en webbläsare, markerad med en cyanfärgad ram och nummermärke 6. Överst: bakåtpil, 'Tunnel connection', uppdateringsikon. Sidofält till vänster med ikoner (blixt, chip, blixtsymbol, stapeldiagram, kugghjul). Sidan 'Home' med en grön länkikon. Grön notis: 'New patch available. Click here to apply.' med ett stäng-X. Tid 09:12:56. Energiflödesdiagram med ett hus i mitten (1.700 kW) och ikoner för nät (0.000 kW), sol (1.700 kW), batteri (grönt, 0.000 kW och 0.800 kW), en enhet till vänster (0.900 kW), elfordon och en laddare eller enhet längst ned. Etiketten 'Energy manager' längst ned.
http://192.168.31.73) eller http://reduxi.local.admin · Lösenord: admin (fabriksinställning).Textbeskrivning av bilden
Skärmbild av inloggningssidan till Reduxi Configurator i ett Chrome-fönster. Adressfältet visar 'Not secure' och 'reduxi.local'; adressfältet är markerat med en cyanfärgad ruta och en förstorad kopia av det (cyanfärgad ruta, texten 'Not secure reduxi.local') visas till vänster, förbunden med en cyanfärgad linje. Sidans bakgrund: en ljusgrå linjeteckning av ett hus med solpaneler (gröna), en laddbox, en växelriktare, en bil och en laddare. Uppe till vänster: logotypen 'reduxi configurator'. Inloggningsruta i mitten med rubriken 'Login', en språkväljare (engelsk flagga, 'English'), ett användarnamnsfält och ett lösenordsfält samt en mörk knapp 'Login'.
Textbeskrivning av bilden
Skärmbild av webbgränssnittet i Reduxi Configurator efter inloggning, ljust tema. Uppe till vänster: logotypen 'reduxi configurator'. Rubrikfält: 'Home' till vänster, grön status 'Connected' uppe till höger. Vänster sidofält: utfällt avsnitt 'Devices' med en lista med poster, därefter hopfällda avsnitt 'Manager', 'Configuration' och 'Settings'. Huvudytan: energiflödesdiagram. Hus i mitten med en ring, värde 24.20 kW. Grid-ikon uppe till vänster, 24.20 kW (röd punkt på linjen). Solar-ikon uppe till höger, värde '-'. Ikon till vänster (batteri eller enhet), 6.700 kW (grön punkt på linjen). Ikoner till höger (batterilager och en enhet), värden '-'. EV charger-ikon nere till vänster, 31.00 kW. Ytterligare en enhetsikon nere till höger. Etiketten 'Energy manager' under huset.
ws://<Controller IP>/ocpp/1.6/json.6 Lägg till Wattpilot i Reduxi
6.1 Grundinställningar
EV charger · Type: OCPP 1.6 - JSON.Fronius Wattpilot). Behåll Energy manager → Regulated devices ikryssat under Include to strategy och klicka sedan på Next.Textbeskrivning av bilden

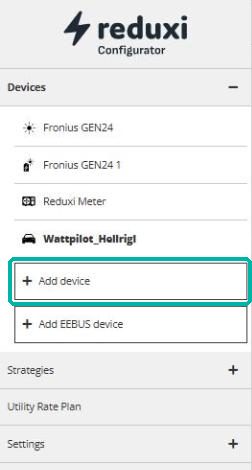

Skärmbild av vänstermenyn i Reduxi Configurator (reduxi-logotypen med ordet Configurator överst). Avsnittet Devices (utfällt, minustecken) med posterna: Fronius GEN24 (solikon), Fronius GEN24 1 (växelriktarikon), Reduxi Meter (mätarikon), Wattpilot (bilikon, fet stil, den aktuella posten). Under: en knapp + Add device, markerad med en turkos rektangel, och en knapp + Add EEBUS device. Övriga menyposter: Strategies (plustecken), Utility Rate Plan, Settings (plustecken). Bildens högra del är vit.
Textbeskrivning av bilden

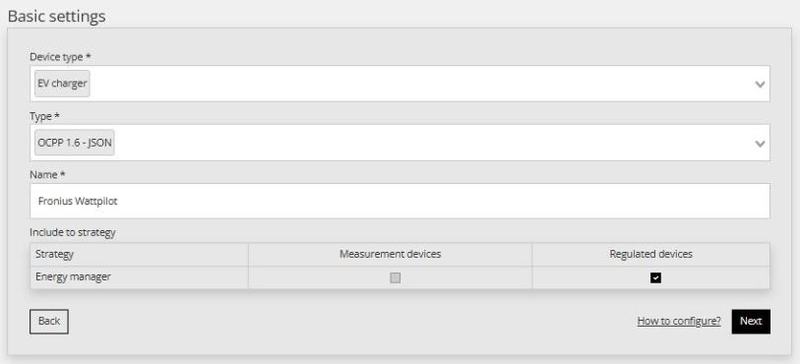

Skärmbild av guidesteget Basic settings i Reduxi Configurator. Device type *: EV charger (rullgardinslista). Type *: OCPP 1.6 - JSON (rullgardinslista). Name *: Fronius Wattpilot. Avsnittet Include to strategy: tabell med kolumnerna Strategy, Measurement devices, Regulated devices. En rad: Strategy: Energy manager; Measurement devices: kryssruta inte ikryssad (nedtonad); Regulated devices: kryssruta ikryssad. Knappar: Back (kontur, vänster), länken How to configure? och Next (svart, höger).
6.2 Kommunikationsinställningar
| Fält | Värde |
|---|---|
| Enhetsidentifierare |
Wattpilots serienummer, t.ex. 91099800 – exakt det nummer som står sist i URL:en i appen |
| Connector | 1 |
| Charger type | AC |
| Energy counter | Default |
| Allocate power to EVSE when EV is not connected | Default |
| Per phase max. current |
Auto detect from EVSE eller Manual override med den säkrade strömmen, t.ex. 32 A (22 kW) eller 16 A (11 kW) |
| Forward communication / username / password / measurements to backend OCPP server | tomt – behövs bara om en extern OCPP-backend används parallellt |
| Allow new charging session | Always |
| Controller OCPP JSON 1.6 URL | skrivskyddad, t.ex. ws://192.168.31.73/ocpp/1.6/json – det är den adress som anges i appen (se Punkt 4.2) |
Wattpilot_91099800 → 91099800) och sist i OCPP-URL:en. Utan rätt identifierare kan styrenheten inte koppla den inkommande OCPP-anslutningen och visar inga data.Textbeskrivning av bilden
Skärmbild av den övre delen av formuläret Communication channel and device configuration i Reduxi Configurator. Device identifier *: 91099800. Connector *: 1 (rullgardinslista). Charger type *: AC (rullgardinslista). Energy counter: Default (rullgardinslista). Allocate power to EVSE when EV is not connected to EVSE: Default (rullgardinslista). Per phase max. current *: Manual override (rullgardinslista). Per phase max. current manual override: 32; hjälptext: In effect when manual override is selected. Nästa etikett, Forward communication to backend OCPP server, är avskuren vid nedre kanten.
Kontrollera värdena och klicka på Done för att spara enheten.
Textbeskrivning av bilden
Skärmbild av den nedre delen av formuläret Communication channel and device configuration i Reduxi Configurator. Forward measurements to backend OCPP server once every: tom rullgardinslista. Allow new charging session: Always (rullgardinslista). Controller OCPP JSON 1.6 URL: ws://192.168.31.73/ocpp/1.6/json. Knappar: Back (kontur, vänster), länken How to configure? och Done (svart, höger). En muspekare syns nära mitten.
6.3 Testa kommunikationen
Med OCPP ansluter Wattpilot till styrenheten av sig själv – ingen IP-adress till Wattpilot behövs. Öppna enheten igen (Devices → [Wattpilot] → Details) och klicka på Test communication längst ned till höger.
1 och Device identifier måste visa Wattpilots serienummer. Det slutgiltiga beviset är livevärdena under Last measurements.Textbeskrivning av bilden

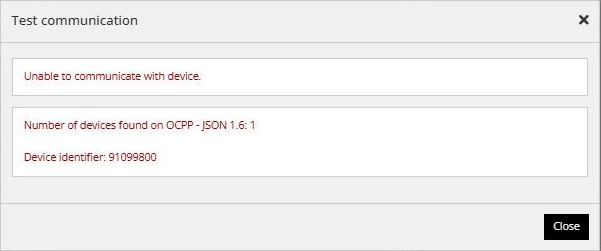

Skärmbild av dialogrutan Test communication i Reduxi Configurator (stäng-X uppe till höger). Första rutan med röd text: Unable to communicate with device. Andra rutan med röd text: Number of devices found on OCPP - JSON 1.6: 1, därefter Device identifier: 91099800. Knapp: Close (svart, nere till höger). Bildens högra kant är vit.
- Number of devices found on OCPP – JSON 1.6 visar hur många laddare som är anslutna till styrenheten via OCPP.
-
Device identifier måste visa Wattpilots serienummer (t.ex.
91099800). Om den inte visas är Wattpilot inte ansluten – kontrollera inställningarna i appen (se Punkt 4.2). - I appen Wattpilot måste OCPP-statusen visa Verbunden / Connected.
- Slutkontroll: livevärden och Communication error =
OFF(se Punkt 7).
7 Kontrollera avläsningarna
Öppna Devices → [Wattpilot] → Last measurements:
Textbeskrivning av bilden
Skärmbild av enhetssidan i Reduxi med flikarna Last measurements (vald), Analyze, Archive, Details. Kortet Control type: reglage med Auto (valt, turkos), Manual, Off (svart); tidsstämpel 14. 10. 2026 19:00:57. Kortet Current: Current L1 0.00 A; Current L2 0.00 A; Current L3 0.00 A; Max. current per phase 32.00 A; Per phase current setpoint (inget värde, enhet A). Kortet Power: Active power 0.0 kW; Import active power 0.0 kW; Max. active power 22.1 kW; Min. active power 0.0 kW; Priority 0.00. Kortet Energy: Import active energy 953.4 kWh; Import active energy - session 3.5 kWh. Kortet Other: Communication error OFF; Control type AUTO; State name AVAILABLE. Varje värde har en tidsstämpel 14. 10. 2026 omkring 19:01. En muspekare syns uppe till höger.
| Värde | Betydelse |
|---|---|
| Control type |
Auto = styrs av Reduxi-strategin · Manual · Off
|
| Current L1 / L2 / L3 | Laddström per fas |
| Max. current per phase | Laddarens maximala ström (t.ex. 32 A) |
| Active power / Max. active power | Aktuell laddeffekt och maximal effekt (t.ex. 22.1 kW) |
| Import active energy / session | Total laddad energi och energi för den pågående sessionen |
| Communication error | Måste vara OFF
|
| State name | Laddarens aktuella status, t.ex. AVAILABLE när ingen bil är ansluten |
✓ Sammanfattning
Förberedelser (punkt 1–3): Wattpilot och Reduxi Controller i samma nätverk, styrenheten med fast IP-adress, Wattpilots serienummer till hands.
Appen Wattpilot (punkt 4): aktivera OCPP1.6J, protokoll WS, host = styrenhetens IP-adress, sökväg /ocpp/1.6/json/, “SN zur URL hinzufügen” på (obligatoriskt).
Lägg till i Reduxi (punkt 5–6): EV charger · OCPP 1.6 - JSON, device identifier = serienummer, connector 1, AC.
Driftsätt (punkt 7): appen visar “Connected”, Reduxi visar livevärden och communication error OFF.
→ Vanliga problem
| Problem | Lösning |
|---|---|
| Appens status förblir “Started” / “Not connected” | Kontrollera att “SN zur URL hinzufügen” är på, sedan host (styrenhetens IP-adress), protokoll WS (inte WSS), sökväg /ocpp/1.6/json/ och att båda enheterna är i samma nätverk. |
| Appen visar “Connected”, men Reduxi visar inga data | Device identifier i Reduxi måste stämma exakt med serienumret sist i URL:en (t.ex. 91099800). “SN zur URL hinzufügen” måste vara på. |
| Anslutningen bryts efter en omstart av routern | Styrenheten har fått en ny IP-adress. Reservera en fast IP-adress i routern och uppdatera host i appen. |
| Oönskat laddningsbeteende när styrenheten är offline | Ange en Fallback current i appens OCPP-meny (se Punkt 4.3). |
| Lasthanteringen minskar fel fas | Kontrollera fasfördelningen i appen och i Reduxi (Advanced configuration → “L1/L2/L3 is connected to main feed”). |
| Bilen börjar inte ladda | OCPP aktiverar åtkomststyrning – kontrollera att Allow new charging session = Always i Reduxi. |
