Så ansluter du den hybrida växelriktaren FOX ESS G-Max C&I till Reduxi Controller
Anslut en hybrid växelriktare av modell FOX ESS G-Max C&I till Reduxi Controller via Modbus TCP/IP, aktivera fjärrstyrning på växelriktaren och lägg till den i Configurator.
Textbeskrivning av bilden

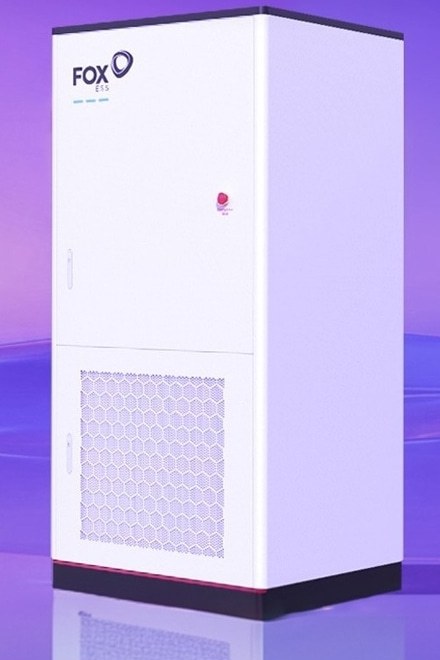

Foto (produktrendering) av ett högt vitt skåp, sett snett framifrån mot en lila gradientbakgrund med reflekterande golv. Logotypen 'FOX ESS' är tryckt uppe till vänster på frontluckan, med tre korta cyanfärgade streck under. En liten röd rund knapp eller markering med liten text sitter till höger på den övre luckan. Frontens nedre del har ett ventilationsgaller med sexkantsmönster och en mörk sockel. Båda luckorna har ett litet lodrätt handtag på vänstra kanten.
1 Teknisk dokumentation
FOX ESS G-Max är en hybrid C&I-växelriktare. Reduxi Controller kommunicerar med den via det lokala nätverket med Modbus TCP/IP, läser mätvärdena och skickar kommandon från Reduxi-strategierna. Inställningarna på växelriktaren görs direkt i dess gränssnitt.
Tillverkarens dokument:
- FOX ESS webbplats – produktinformation och kontakt (webb, EN)
- FOX ESS downloads – datablad, manualer och andra dokument (webb, EN)
2 Utrustning som behövs
- Reduxi Controller (installerad och online)
- Hybrid växelriktare FOX ESS G-Max, driftsatt
- LAN-anslutning från växelriktaren till samma nätverk som Reduxi Controller (router eller switch)
- Åtkomst till växelriktarens gränssnitt för att ändra nätverksinställningarna och styrtypen
- Dator eller surfplatta med internetanslutning för att konfigurera enheten i Reduxi
3 Systemöversikt och kopplingar
Reduxi Controller och växelriktaren kommunicerar via det lokala nätverket. Ingen extra gateway behövs. Routern ansluter också systemet till internet.
Textbeskrivning av bilden

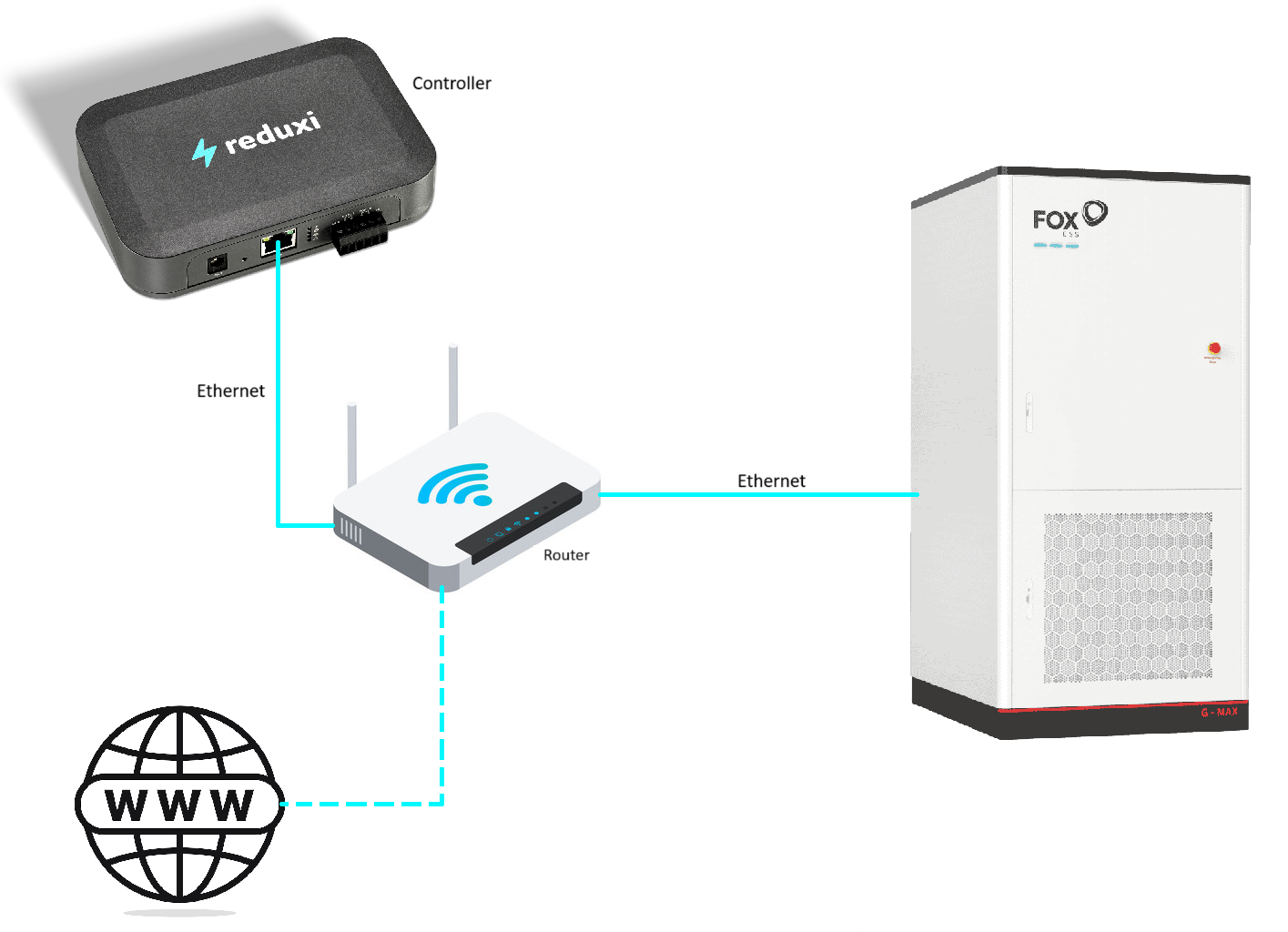

Diagram över nätverksanslutningen. Uppe till vänster: Reduxi-styrenheten (en mörkgrå ruta med reduxi-logotypen, etikett 'Controller'), med en Ethernet-kabel (cyanfärgad linje, etikett 'Ethernet') som går nedåt till en Wi-Fi-router (etikett 'Router'). Från routern går en andra cyanfärgad linje med etiketten 'Ethernet' åt höger till ett högt vitt skåp med logotypen FOX ESS och markeringen G-MAX (FOX ESS G-Max). Från routern går en streckad cyanfärgad linje nedåt till en jordglobsikon med texten 'WWW' längst ned till vänster (internet).
| Anslutning | Från | To | Anmärkning |
|---|---|---|---|
| LAN (Modbus TCP/IP) | Reduxi Controller | Router / switch | Samma nätverk som växelriktaren |
| LAN (Modbus TCP/IP) | FOX ESS G-Max | Router / switch | Port 502, statisk IP-adress |
| LAN | Router | Internet | Krävs för Reduxi Cloud och appen |
4 Konfigurera växelriktaren
Två inställningar på växelriktaren krävs innan Reduxi kan ansluta. Båda görs direkt i växelriktarens gränssnitt.
4.1 Ange en statisk IP-adress
Textbeskrivning av bilden

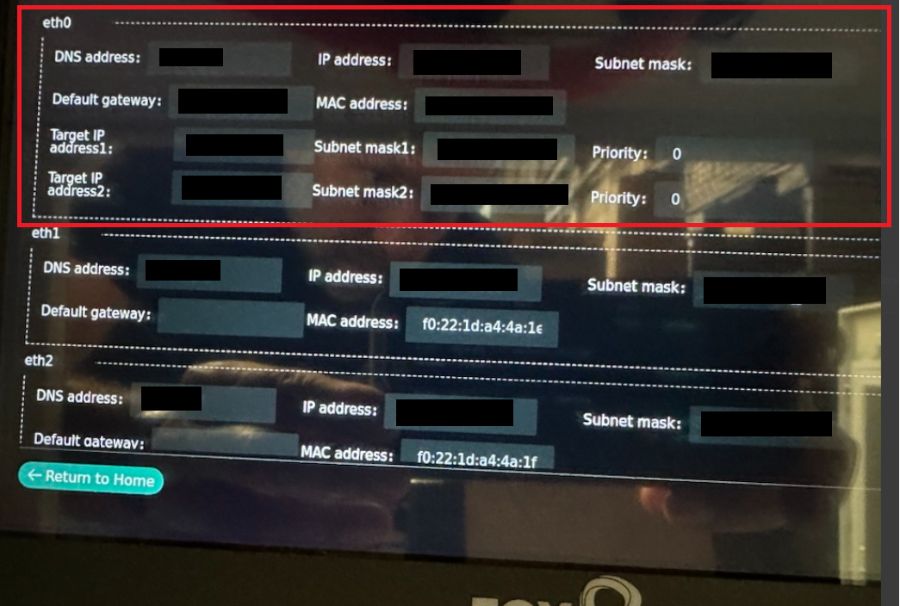

Foto av en mörk pekskärm på FOX ESS G-Max (logotypen 'FOX' syns delvis längst ned) som visar en sida med nätverksinställningar med reflexer i glaset. Tre block: eth0 (markerat med en röd rektangel), eth1 och eth2. Fält i eth0: DNS address (överstruken), IP address (överstruken), Subnet mask (överstruken), Default gateway (överstruken), MAC address (överstruken), Target IP address1 (överstruken), Subnet mask1 (överstruken), Priority: 0, Target IP address2 (överstruken), Subnet mask2 (överstruken), Priority: 0. Fält i eth1: DNS address (överstruken), IP address (överstruken), Subnet mask (överstruken), Default gateway (tom), MAC address: f0:22:1d:a4:4a:1(sista tecknet avskuret). Fält i eth2: DNS address (överstruken), IP address (överstruken), Subnet mask (överstruken), Default gateway (tom), MAC address: f0:22:1d:a4:4a:1f. En turkos knapp 'Return to Home' finns längst ned till vänster.
4.2 Aktivera fjärrstyrning
5 Logga in i Reduxis webbgränssnitt
Enheten läggs till i Configurator, Reduxi Controllers webbgränssnitt. Du lägger inte till den i själva Reduxi-appen eller i Reduxi Cloud. Du kan öppna det på två sätt:
Rekommenderas
http://reduxi.local.Textbeskrivning av bilden
Skärmbild av tre skärmar i mobilappen Reduxi sida vid sida, med cyanfärgade rutor och nummermärken 2 till 4. Vänster skärm (instrumentpanel, mörkt tema): menyikon uppe till vänster markerad med en ruta och märke 2; logotypen 'reduxi'; flikarna 'Real time data' (aktiv) och 'Statistics'; pris 5.79 € och temperatur 3.2 °C; energiflödesdiagram med ett hus i mitten (-1.25 kW) och ikoner med värdena 69.0 W, 1.3 kW, 1.1 kW (röd ring), -165.0 W med 97 % (röd ring) och 0.0 W längst ned; flikarna 'Power' och 'Energy'; navigering längst ned: Dashboard, Diagnostics, Device control, Settings. Mellersta skärmen (sidomeny): logotypen 'reduxi', 'Number of locations: 1233', rubriken 'Reduxi device management', posterna '+ Add Reduxi location' och 'Reduxi devices' (markerad med en ruta och märke 3), sedan 'My profile' och 'About app'. Höger skärm (enhetssida): Back; bild av en svart Reduxi-styrenhet med två Ethernet-portar; status 'Connected'; kortet 'Update available': 'New update is available for your Reduxi device.' med knappen 'Download and install update'; kortet 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' med knappen 'Activate tunnel connection' (markerad med en ruta och märke 4); kortet 'Unit details' med fältet 'Unit ID'.
Textbeskrivning av bilden
Skärmbild i två delar sida vid sida. Vänster del: skärm i mobilappen Reduxi på mörk bakgrund. Överst: knappen Back; bild av en svart Reduxi-styrenhet med två Ethernet-portar och ett plintblock; status 'Connected' med en Wi-Fi-ikon. Kortet 'Update available': 'New update is available for your Reduxi device.' med knappen 'Download and install update'. Kortet 'Connect to configurator' med en nyckelikon: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' och knappen 'Open configurator', markerad med en cyanfärgad ruta och nummermärke 5. Under: kortet 'Unit details' med fältet 'Unit ID' (värdet syns inte). Höger del: Reduxi Configurator öppnad i en webbläsare, markerad med en cyanfärgad ram och nummermärke 6. Överst: bakåtpil, 'Tunnel connection', uppdateringsikon. Sidofält till vänster med ikoner (blixt, chip, blixtsymbol, stapeldiagram, kugghjul). Sidan 'Home' med en grön länkikon. Grön notis: 'New patch available. Click here to apply.' med ett stäng-X. Tid 09:12:56. Energiflödesdiagram med ett hus i mitten (1.700 kW) och ikoner för nät (0.000 kW), sol (1.700 kW), batteri (grönt, 0.000 kW och 0.800 kW), en enhet till vänster (0.900 kW), elfordon och en laddare eller enhet längst ned. Etiketten 'Energy manager' längst ned.
reduxi.app), välj sedan Manage location → OEM devices → Activate tunnel connection, bekräfta med OK och vänta cirka 30 sekunder. Klicka därefter på Go to controller. Configurator öppnas i en ny flik utan lösenord.http://reduxi.local i samma nätverk. IP-adressen finns i routerns enhetslista eller i appen under Reduxi devices.admin · Lösenord admin (fabriksinställning). Om det ändrades vid installationen använder du det i stället. Det är inte lösenordet till ditt Reduxi-konto.Textbeskrivning av bilden
Skärmbild av inloggningssidan till Reduxi Configurator i ett Chrome-fönster. Adressfältet visar 'Not secure' och 'reduxi.local'; adressfältet är markerat med en cyanfärgad ruta och en förstorad kopia av det (cyanfärgad ruta, texten 'Not secure reduxi.local') visas till vänster, förbunden med en cyanfärgad linje. Sidans bakgrund: en ljusgrå linjeteckning av ett hus med solpaneler (gröna), en laddbox, en växelriktare, en bil och en laddare. Uppe till vänster: logotypen 'reduxi configurator'. Inloggningsruta i mitten med rubriken 'Login', en språkväljare (engelsk flagga, 'English'), ett användarnamnsfält och ett lösenordsfält samt en mörk knapp 'Login'.
Så här ska det se ut:
Textbeskrivning av bilden
Skärmbild av startsidan Home i Reduxi Configurator. Vänstermeny med logotypen reduxi Configurator; avsnittet Devices (utfällt) med posterna Kostal Plenticore G2 IP=131, Kostal Plenticore G2 IP=133 och P1 WiFi / Ultra, därefter knapparna Add device och Add EEBUS device; under dem: Strategies (+), Utility Rate Plan, Settings (+). Överst: rubriken Home, en grön länkikon och en grön molnikon till höger. Huvudytan: tiden 14:53:27 och ett energiflödesdiagram med ett hus i mitten som visar 6.700 kW, Grid 0.000 kW, Solar 6.700 kW, Other 3.000 kW, Battery storage 0.000 kW och 3.700 kW, EV charger (streck) och HVAC (streck). Liten sidfotstext längst ned till höger.
admin är inte ditt Reduxi-konto. reduxi.local fungerar bara i samma nätverk som styrenheten.6 Lägg till enheten i Reduxi
Öppna Configurator först, se Punkt 5. Enheten läggs till med guiden i två steg.
6.1 Grundinställningar
FOX ESS G-Max. Kryssa i de strategier som växelriktaren ska delta i och klicka sedan på Next.Textbeskrivning av bilden
Skärmbild av enhetslistan i vänstermenyn i Reduxi Configurator. Rubriken 'Devices'. Rader, uppifrån och ned (var och en med en liten ikon som knappt syns): Heizstab Wärmepumpe; Iskraemeco AM550; Ochsner GMLW 9Plus; SolarEdge; SolarEdge Slave; Zaptec PRO; myPV. Under listan två knappar: '+ Add device', markerad med en röd rektangel, och '+ Add EEBUS device'.
Textbeskrivning av bilden

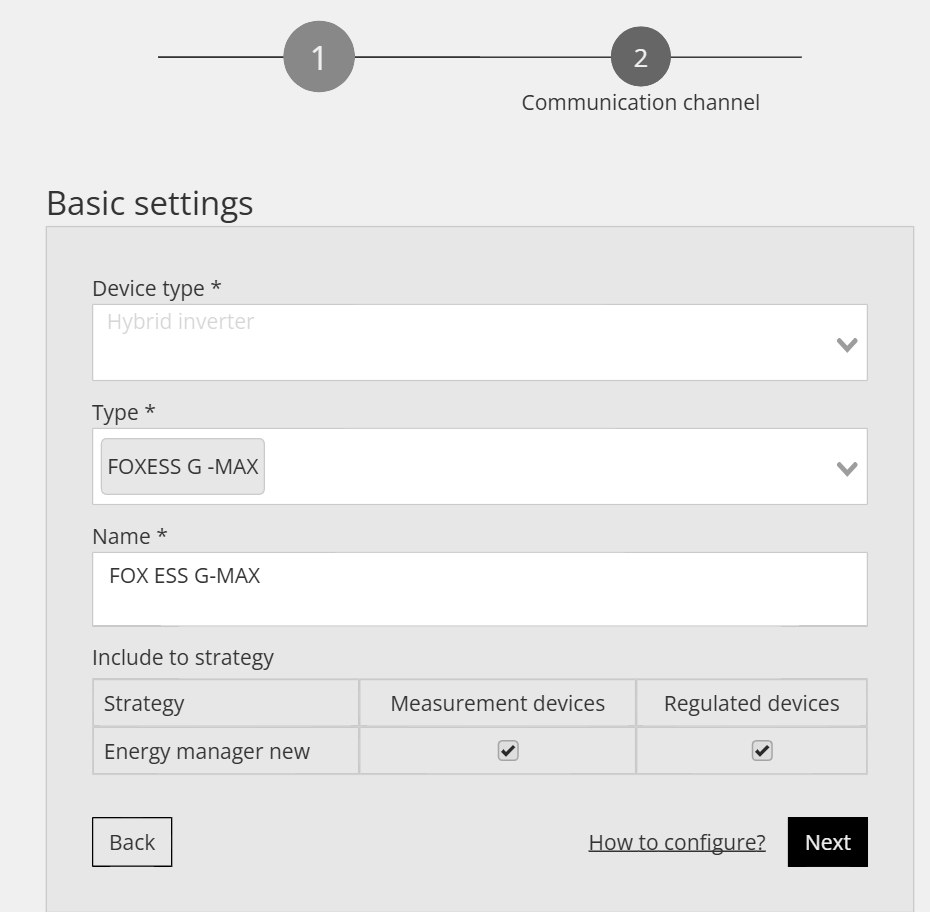

Skärmbild av guiden för att lägga till enhet i Reduxi Configurator, 'Basic settings'. Stegindikator överst: steg 1 och steg 2 (cirkel 2 med etiketten 'Communication channel'). Device type *: Hybrid inverter (nedtonad text). Type *: FOXESS G -MAX (vald tagg). Name *: FOX ESS G-MAX. Tabellen 'Include to strategy' med kolumnerna Strategy, Measurement devices, Regulated devices; raden 'Energy manager new': båda kryssrutorna ikryssade. Knappar: Back (vänster), länken 'How to configure?' och Next (höger, svart).
6.2 Kommunikationsinställningar
Det andra steget ställer in kommunikationskanalen för Modbus TCP/IP mellan Reduxi Controller och växelriktaren.
| Parameter | Värde |
|---|---|
| Anslutning | TCP/IP |
| IP | IP-adress till FOX ESS G-Max (den statiska adressen från Punkt 4.1). Scan for IP kan söka efter den i nätverket. |
| Port |
502 (standard) |
| Extended IP recovery | Låt den vara påslagen (standard) |
| Modbus unit ID | Samma ID som på växelriktaren (standard 1) |
| Rated power of inverter | Enligt växelriktaren (standard 100 kW) |
| Is electricity meter installed? / Is PV installed? | Ställ in efter ditt system (båda är på som standard) |
Textbeskrivning av bilden

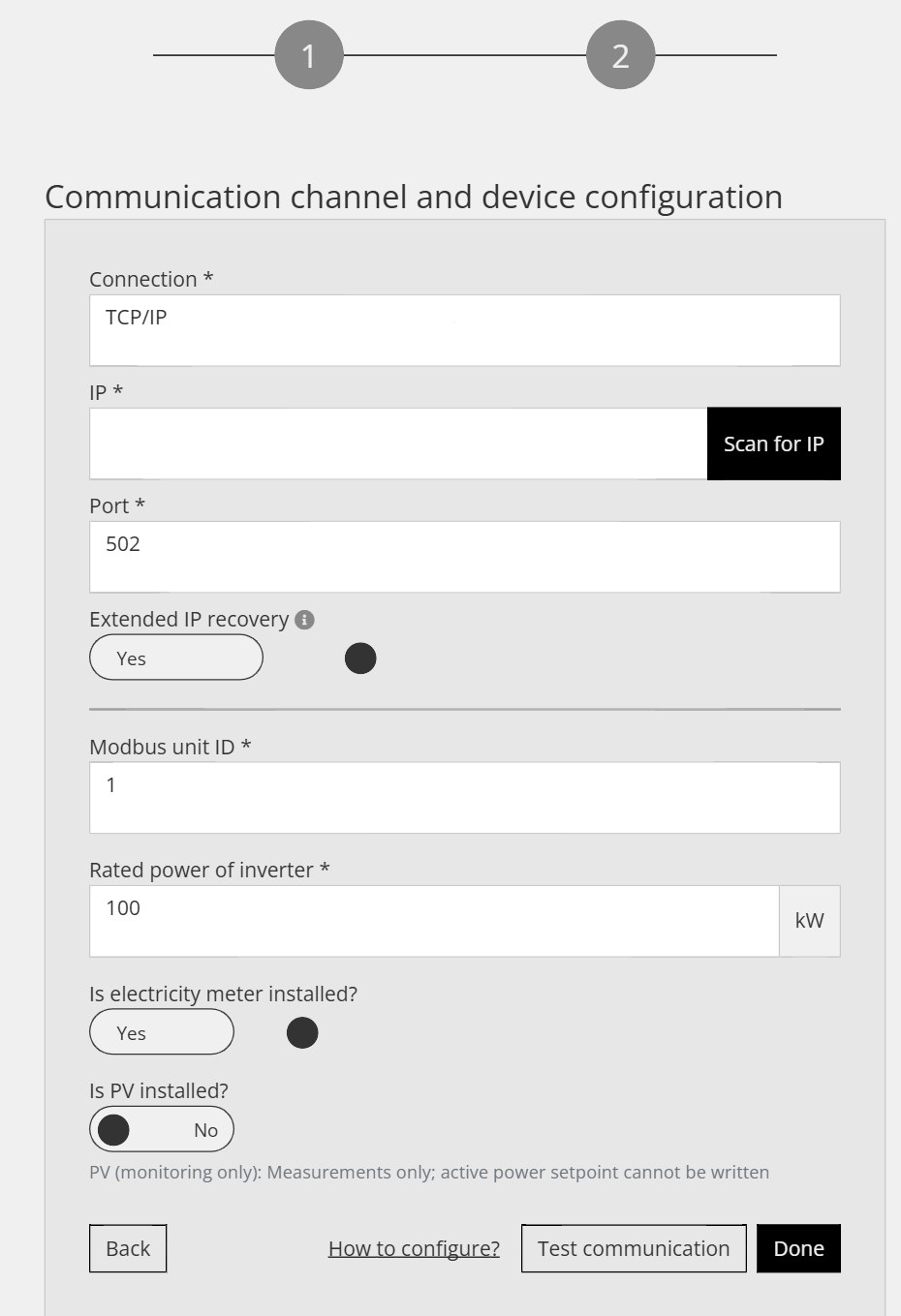

Skärmbild av guiden för att lägga till enhet i Reduxi Configurator, steg 2 av 2 (två numrerade cirklar överst, cirkel 2 är det aktuella steget). Avsnittsrubrik: 'Communication channel and device configuration'. Connection *: TCP/IP. IP *: tomt, med en svart knapp 'Scan for IP'. Port *: 502. Extended IP recovery (med infoikon): reglaget Yes (på). Modbus unit ID *: 1. Rated power of inverter *: 100, enhet kW. Is electricity meter installed?: reglaget Yes (på). Is PV installed?: reglaget No (av); tips: 'PV (monitoring only): Measurements only; active power setpoint cannot be written'. Knappar längst ned: Back (vänster), länken 'How to configure?', Test communication och Done (svart).
6.3 Testa kommunikationen
Klicka på Test communication längst ned i guiden. Den kontrollerar Modbus TCP/IP-anslutningen en gång och sparar ingenting. Om resultatet är bra klickar du på Done. Det är först Done som skapar enheten.
Textbeskrivning av bilden
Skärmbild av knappfältet längst ned på en sida i Reduxi Configurator. Vänster: knappen 'Back'. Höger: knappen 'Test communication' (markerad med en cyanfärgad ruta) och den mörka knappen 'Done'.
Textbeskrivning av bilden
Skärmbild av sidan 'Communication channel and device configuration' i Reduxi Configurator. Connection *: TCP/IP (rullgardinslista). IP *: 192.168.50.243, med knappen 'Scan for IP'. Port *: 502, med knappen 'Test port'. Modbus unit ID *: 1. Knappar längst ned: Back (vänster), Test communication och Done (höger). Knappen Done är markerad med en cyanfärgad ruta.
Textbeskrivning av bilden
Skärmbild av dialogrutan Test communication i Reduxi Configurator (stäng-X uppe till höger, mörk knapp Close längst ned till höger). Grön text i en vit ruta: Successful readout from device. Battery active power: 330.0 W; Battery current: 0.9952 A; Battery export active energy: 740760.0 Wh; Battery import active energy: 765890.0 Wh; Battery max. active power: 8210.0 W; Battery max. state of charge: 100 %; Battery min. active power: -9131.0 W; Battery min. state of charge: 0.0 %; Battery state name: CHARGING null; Battery state of charge: 33.8 %; Battery state of health: 100.0 %; Battery temperature: 23.1 °C; Battery voltage: 331.6 V; Error: false null; Grid active power: 5.0 W; Grid export active energy: 1588740.0 Wh; Grid frequency: 50.01 Hz; Grid import active energy: 0.0 Wh; Grid state name: METER_ONLINE null; Inverter active power: -441.0 W; Inverter max. power: 10000.0 W; Inverter min. power: -10000.0 W; Load active power: 446.0 W; Load import active energy: 0.0 Wh; Model name: SigenStorEC100TP null; PV active power: -963.0 W; PV current: -1.99 A; PV export active energy: 0.0 Wh; PV min. active power: -10000.0 W; PV state name: CONNECTED null; PV voltage: 322.3 V; State name: RUNNING null. Ytterligare parametrar: BATTERY_CAPACITY_MAX_WH: 16120.0; BATTERY_CAPACITY_WH: 5448.56; GRID_EXPORT_POWER_ACTIVE: 0.0; GRID_IMPORT_POWER_ACTIVE: 5.0; GRID_POWER_ACTIVE_L1: 0.0; GRID_POWER_ACTIVE_L2: 5.0; GRID_POWER_ACTIVE_L3: 5.0 (delvis avskuren i bilden); PV_POWER_ACTIVE_MAX: 0.
Textbeskrivning av bilden
Skärmbild av dialogrutan 'Test communication' i Reduxi Configurator med ett stäng-X uppe till höger och en svart knapp 'Close' längst ned till höger. Text i rött: 'Unable to communicate with device.' Detaljruta i rött: 'Unable to communicate with 192.0.2.10 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network.' Därefter: 'PING 192.0.2.10 (192.0.2.10) 56(84) bytes of data.' och '--- 192.0.2.10 ping statistics ---' och '2 packets transmitted, 0 received, 100% packet loss, time 1064ms'.
7 Kontrollera avläsningarna
7.1 Kontrollera avläsningarna
Öppna Devices → FOX ESS G-Max → Last measurements. Värdena visar om växelriktaren kommunicerar som den ska.
Textbeskrivning av bilden
Skärmbild av sidan 'Last measurements' för en enhet i Reduxi Configurator. Flikar: Last measurements (aktiv), Analyze, Archive. Uppe till höger: uppdateringsrullgardinen 'Without refreshing' och en uppdateringsknapp. Kortet 'Control type': knapparna Auto (ljusgrön) och Manual (mörk, vald); tidsstämpel 14. 03. 2025 12:49:13. Alla värden nedan har tidsstämpeln 14. 03. 2025 12:49:01 om inget annat anges. Kortet PV: PV active power -1.0 kW; PV current -1.98 A; PV voltage 327.63 V; PV export active energy 587.0 kWh; PV min. active power -10.0 kW; PV export active power limit: tomt (enhet kW); enumeration.PV_STATE_NAME: CONNECTED. Kortet Load: Load active power 0.4 kW; Load import active energy 1,109.2 kWh. Kortet Battery: Battery active power 0.4 kW; Battery current 1.09 A; Battery voltage 331.60 V; Battery state name CHARGING; Battery state of charge 33.80 %; Battery min. state of charge 0.00 %; Battery max. state of charge 100.00 %; Battery import active energy 765.9 kWh; Battery export active energy 740.8 kWh; Battery min. active power -9.1 kW; Battery max. active power 8.2 kW; Battery active power setpoint 1.0 kW. Kortet Inverter: Inverter active power -0.4 kW; Inverter max. active power 10.0 kW; Inverter min. active power -10.0 kW; State name RUNNING; Error OFF. Kortet Grid: Grid frequency 49.990 Hz; Grid active power 0.0 kW; Grid import active power limit: tomt (kW); Grid export active power limit: tomt (kW); enumeration.GRID_STATE_NAME METER_ONLINE; Grid export active energy 1,588.7 kWh; Grid import active energy 0.0 kWh. Kortet Other: Battery state of health 100.00 %; Battery temperature 23.10 °C; Model name SigenStorEC100TP; Communication error OFF (tidsstämpel 12:48:56); Control type MANUAL; Mode name setpoint SELF_CONSUMPTION.
7.2 Styrbeteende
För att Reduxi-strategierna ska styra växelriktaren öppnar du Devices → FOX ESS G-Max i Reduxi Configurator och ställer in styrtypen på AUTO. Först då påverkar strategikommandona batteriet.
För att sänka energikostnaderna med dynamiska priser och tariffer definierar du strategin enligt beskrivningen i Strategier för Reduxi Controller. När enheten har lagts till kan du övervaka och styra den i Reduxi-applikationen.
✓ Sammanfattning
Förberedelser (punkt 1–3): Kontrollera tillverkarens information, anslut Reduxi Controller och växelriktaren till samma nätverk och notera växelriktarens IP-adress.
FOX ESS G-Max (punkt 4): Ange en statisk IP-adress och aktivera fjärrstyrning på växelriktaren.
Lägg till i Reduxi (punkt 5–6): Öppna Configurator, lägg till en Hybrid inverter av typen FOX ESS G-Max, ange IP-adress, port 502, unit ID och rated power, kör Test communication och klicka på Done.
Driftsätt (punkt 7): Kontrollera Last measurements och ställ in styrtypen på AUTO så att strategierna kan styra batteriet.
→ Vanliga problem
| Problem | Lösning |
|---|---|
| Kommunikationstestet misslyckas | Kontrollera att IP-adressen i Reduxi är växelriktarens aktuella adress, att porten är 502 och att unit ID stämmer med växelriktaren (standard 1). Styrenheten och växelriktaren måste vara i samma nätverk, och fjärrstyrning måste vara aktiv på växelriktaren (Punkt 4.2). |
| Enheten går offline efter en tid eller efter en omstart av routern | Växelriktarens IP-adress har troligen ändrats. Ange en statisk IP-adress på växelriktaren eller en DHCP-reservation i routern (Punkt 4.1) och ange den nya adressen i Reduxi. |
| Strategikommandon påverkar inte batteriet | Ställ in enhetens styrtyp på AUTO i Configurator (Punkt 7.2) och kontrollera att fjärrstyrning är aktiv på växelriktaren. |
| Open configurator öppnas inte eller förblir tom | Tunneln är inte aktiv ännu. Vänta cirka 30 sekunder och kontrollera att styrenheten är online. |
Inloggning med admin avvisas |
Lösenordet ändrades vid installationen. Fråga installatören. Lösenordet till Reduxi-kontot fungerar inte här. |
reduxi.local laddas inte |
Du är inte i samma nätverk. Använd IP-adressen eller tunneln. |
| Kommunikationstestet misslyckas, enheten är offline | Kontrollera att enheten går att nå, IP-adress, port 1502 och unit ID 71, samt att Modbus är aktiverat på växelriktaren. |
