Så ansluter du elbilsladdarna ETREL INCH Pro och Core till Reduxi Controller
Anslut en Etrel INCH Pro- eller INCH Core-laddare till Reduxi Controller via Wi‑Fi med OCPP 1.6 JSON och lägg till den i Configurator.

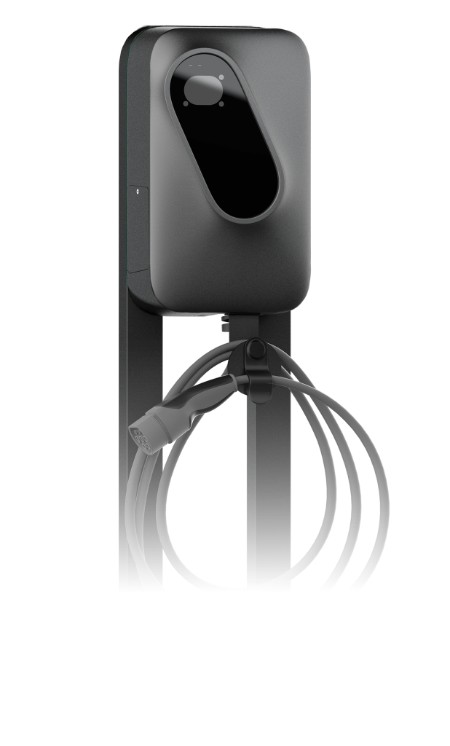

Textbeskrivning av bilden
Foto av en väggmonterad elbilsladdare på en mörkgrå stolpe mot vit bakgrund. Höljet är mörkgrått med en rundad rektangulär framsida och en svart oval glaspanel med ett litet ljusgrått indikatorfält överst. En laddkabel med kontakt ligger uppkrullad i varv på en hållare under höljet. Den nedre delen av bilden tonar ut till vitt. Ingen text syns.
1 Teknisk dokumentation
Laddarna Etrel INCH Pro och INCH Core ansluts till Reduxi via Wi‑Fi med protokollet OCPP 1.6 (JSON). Laddaren ansluter som klient till OCPP-servern i Reduxi Controller. I laddaren anger du server-URL:en som styrenheten genererar, och i Reduxi anger du laddarens charge point identity.
Tillverkarens dokument:
- Etrels webbplats – produktinformation och kontakt (webb, EN)
- Etrel downloads – datablad, manualer och andra dokument (webb, EN)
2 Utrustning som behövs
- Reduxi Controller (installerad och online)
- Etrel INCH Pro- eller INCH Core-laddare, installerad och ansluten till ditt Wi‑Fi-nätverk
- Laddaren och Reduxi Controller i samma nätverk
- INCH Pro: en dator med webbläsare. INCH Core: en smartphone med appen INCH Core
- Administratörsåtkomst till laddaren (se anmärkningen nedan)
- Dator eller surfplatta med internetanslutning för att konfigurera enheten i Reduxi
3 Systemöversikt och kopplingar
Laddaren och Reduxi Controller kommunicerar via det lokala nätverket. Laddaren ansluter till ditt Wi‑Fi och öppnar OCPP-anslutningen till styrenheten.
| Anslutning | Från | To | Anmärkning |
|---|---|---|---|
| LAN | Reduxi Controller | Router / switch | Samma nätverk som laddaren |
| Wi‑Fi | Etrel INCH-laddare | Router | Krävs innan OCPP-inställningarna kan göras |
| OCPP 1.6 JSON | Etrel INCH-laddare (klient) | Reduxi Controller (server) | Server-URL genereras av styrenheten, se Punkt 6.2 |
4 Konfigurera laddaren
4.1 INCH Pro: OCPP-inställningar i webbläsaren
När laddaren är ansluten till ditt Wi‑Fi kan du öppna den direkt: ange laddarens IP-adress i en webbläsare (exempel: 192.168.1.250) och logga in med laddarens administratörsåtkomst.

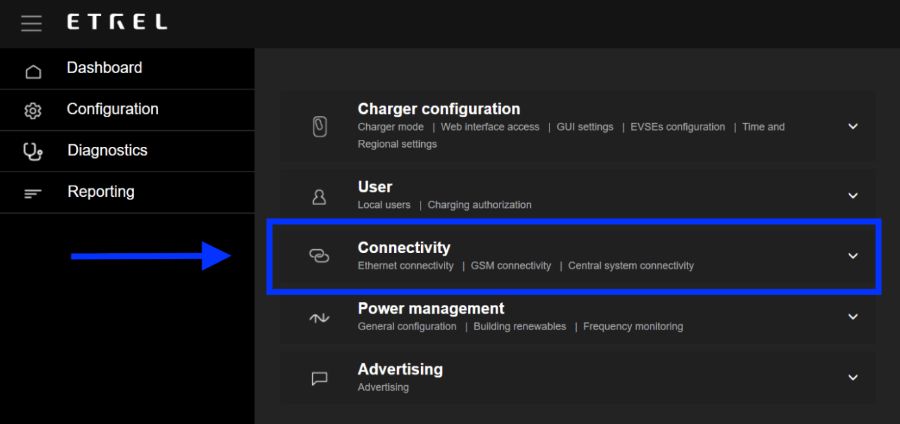

Textbeskrivning av bilden
Skärmbild av webbgränssnittet för ETREL-laddaren, mörkt tema. Rubrikfält med en menyikon och ETREL-logotypen. Vänstermeny: Dashboard, Configuration, Diagnostics, Reporting. Huvudytan, lista med hopfällbara avsnitt: Charger configuration (Charger mode | Web interface access | GUI settings | EVSEs configuration | Time and Regional settings); User (Local users | Charging authorization); Connectivity (Ethernet connectivity | GSM connectivity | Central system connectivity); Power management (General configuration | Building renewables | Frequency monitoring); Advertising (Advertising). Avsnittet Connectivity är markerat med en blå rektangel, och en blå pil från vänstermenyn pekar på det.

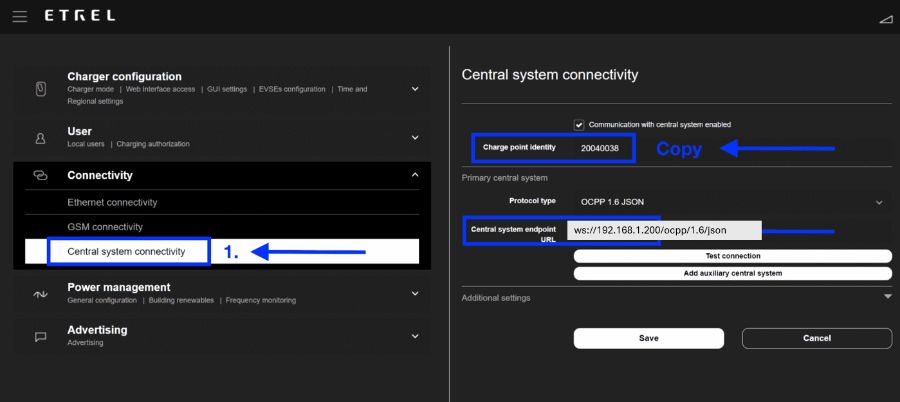

Textbeskrivning av bilden
Skärmbild av webbgränssnittet för ETREL-laddaren, mörkt tema, sidan Central system connectivity. Till vänster: menyavsnitten Charger configuration, User, Connectivity (utfällt, med posterna Ethernet connectivity, GSM connectivity och Central system connectivity), Power management, Advertising. Posten Central system connectivity är markerad med en blå ram, den blå etiketten 1. och en pil som pekar på den. Högerpanel: rubriken Central system connectivity; ikryssad kryssruta Communication with central system enabled; Charge point identity: 20040038, i en blå ram, med den blå texten Copy och en pil som pekar på fältet; Primary central system; Protocol type: OCPP 1.6 JSON; Central system endpoint URL: ws://192.168.1.200/ocpp/1.6/json, i en blå ram; knapparna Test connection och Add auxiliary central system; hopfälld sektion Additional settings; knapparna Save och Cancel.
4.2 INCH Core: åtkomstlösenord i appen
Laddaren INCH Core skapar en egen åtkomstpunkt. För att ställa in den måste laddarens frontkåpa tas bort, sedan skapas åtkomstpunkten automatiskt. Anslut laddaren till ditt Wi‑Fi enligt Etrels dokumentation (se Etrels supportsida i Punkt 1).
Appen INCH Core finns för Android (Google Play) och iOS (App Store).
Textbeskrivning av bilden
Appikon för appen INCH Core: en vit rundad kvadrat med en svart konturteckning av en oval form i en rundad kvadratisk ram och ett grönt plustecken nere till höger.

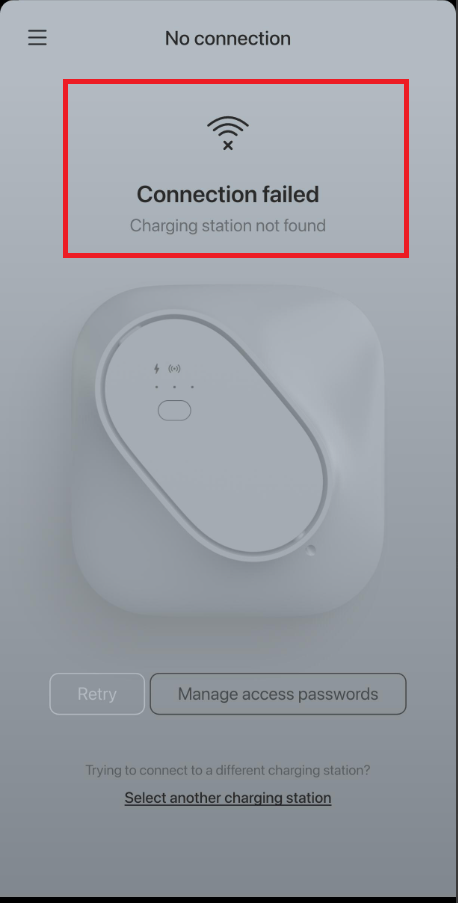

Textbeskrivning av bilden
Skärmbild av en mobilappsskärm (appen INCH Core), nedtonad. Överst: menyikon (tre streck) till vänster, rubriken No connection. En röd rektangel markerar meddelandeblocket: Wi-Fi-ikon med ett kryss, fet text Connection failed, grå text Charging station not found. Under det: en blekt bild av en rundad kvadratisk laddstation med en oval frontplatta, en blixtsymbol, en trådlös symbol och en liten knapp. Nedre delen: två knappar, Retry (blekt) och Manage access passwords; därefter texten Trying to connect to a different charging station? och en understruken länk Select another charging station.

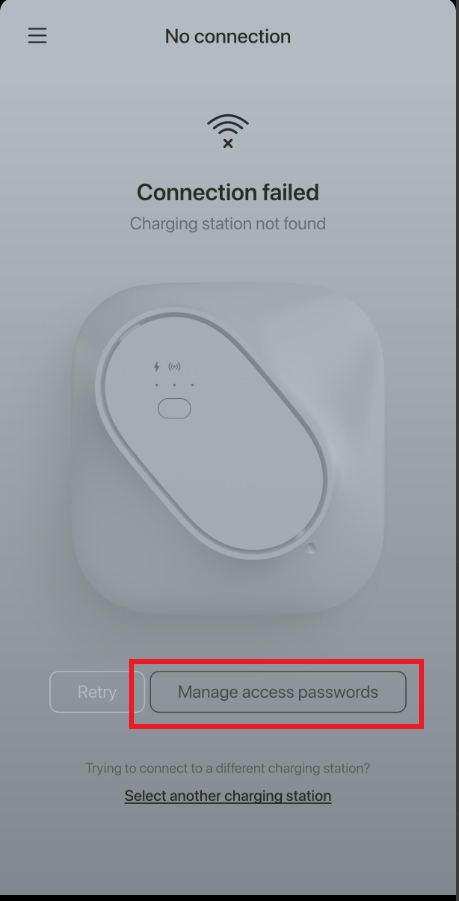

Textbeskrivning av bilden
Skärmbild av en mobilappsskärm (appen INCH Core), nedtonad. Överst: menyikon (tre streck) till vänster, rubriken No connection. Under: Wi-Fi-ikon med ett kryss, fet text Connection failed, grå text Charging station not found. Därunder en blekt bild av en rundad kvadratisk laddstation med en oval frontplatta, en blixtsymbol, en trådlös symbol och en liten knapp. Nedre delen: två knappar, Retry (blekt) och Manage access passwords; knappen Manage access passwords är markerad med en röd rektangel. Under: texten Trying to connect to a different charging station? och en understruken länk Select another charging station.

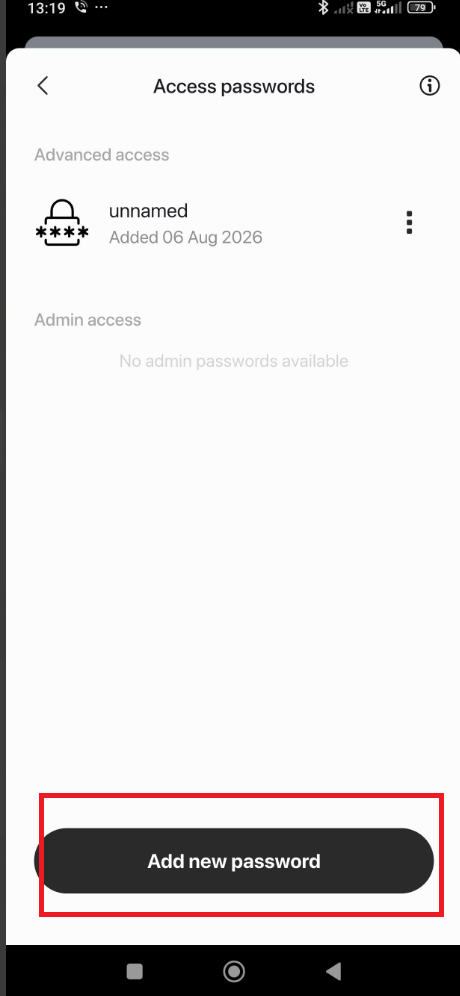

Textbeskrivning av bilden
Skärmbild av en telefonskärm med appen INCH Core, panelen Access passwords. Statusfält överst: klockan 13:19, Bluetooth-ikon, signalikoner och batteri 79. Panelhuvud: tillbakapil, rubriken Access passwords, infoikon. Avsnittet Advanced access: en post med en hänglåsikon som visar ****, namnet unnamed, texten Added 06 Aug 2026 och en tre-punktersmeny. Avsnittet Admin access: texten No admin passwords available. Längst ned en mörk rundad knapp Add new password, markerad med en röd rektangel, samt Androids navigeringsfält (kvadrat, cirkel, bakåttriangel).
5 Logga in i Reduxis webbgränssnitt
Enheten läggs till i Configurator, Reduxi Controllers webbgränssnitt. Du lägger inte till den i själva Reduxi-appen eller i Reduxi Cloud. Du kan öppna det på två sätt:
Rekommenderas
http://reduxi.local.Textbeskrivning av bilden
Tre skärmbilder från Reduxi-appen sida vid sida, mörkt tema, med ljusblå markeringar och stegnummer. Vänster: instrumentpanel med en menyikon markerad med en ljusblå ruta och etiketten 2.; logotypen reduxi; klockikon; flikarna Real time data och Statistics; pris 5.76 EUR och temperatur 3.2 C; energiflöde med nät 69.0 W, sol 1.3 kW, hus -1.25 kW, tvättmaskin 1.1 kW, batteri -165.0 W med 67 %, och två inaktiva cirklar med 0.0 W; flikar längst ned Dashboard, Diagnostics, Device control, Settings. Mitten: sidomeny med logotypen reduxi, Number of locations: 2233, sökikon, rubriken Reduxi device management, posterna Add Reduxi location och Reduxi devices (markerad med en ljusblå ruta och etiketten 3.), och längst ned My profile och About app. Höger: enhetssida med länken Back, bild av en svart Reduxi-enhet, status Connected, kortet Update available (New update is available for your Reduxi device., knappen Download and install update), kortet Connect to configurator med en röd nyckelikon och texten Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network., knappen Activate tunnel connection (markerad med en ljusblå ruta och etiketten 4.), samt kortet Unit details med fältet Unit ID (avskuret).
Textbeskrivning av bilden
Två skärmbilder från mobilen sida vid sida, båda med ljusblå ramar och stegnummer. Vänster (mörkblå skärm i Reduxi-appen): länken Back; bild av en svart Reduxi-enhet med två Ethernet-portar och ett plintblock; status Connected med en Wi-Fi-ikon; kortet Update available med texten New update is available for your Reduxi device. och knappen Download and install update; kortet Connect to configurator (nyckelikon) med texten Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network. och knappen Open configurator, inramad i ljusblått och med etiketten 5.; under det kortet Unit details med fältet Unit ID (avskuret längst ned). Höger (etikett 6., inramad i ljusblått): webbsida med övre fält Tunnel connection (bakåtpil och uppdateringsikon), ikonfält till vänster (blixt, enhetschip-ikon vald, blixtsymbol, stapeldiagram, kugghjul), sidrubriken Home med en grön länkikon, meddelandet New patch available. Click here to apply. med ett stäng-X, tiden 09:12:56 och ett energiflödesdiagram: elnätsmastikon 0.000 kW, solikon 1.700 kW, hus i mitten 1.700 kW, tvättmaskinsikon 0.900 kW, batteriikon 67 % med 0.000 kW och 0.800 kW, bilikon och värmepumpsikon med ett streck vardera. Under diagrammet en mörk tagg Energy manager.
reduxi.app), välj sedan Manage location → OEM devices → Activate tunnel connection, bekräfta med OK och vänta cirka 30 sekunder. Klicka därefter på Go to controller. Configurator öppnas i en ny flik utan lösenord.http://reduxi.local i samma nätverk. IP-adressen finns i routerns enhetslista eller i appen under Reduxi devices.admin · Lösenord admin (fabriksinställning). Om det ändrades vid installationen använder du det i stället. Det är inte lösenordet till ditt Reduxi-konto.Textbeskrivning av bilden
Skärmbild av ett webbläsarfönster som visar inloggningssidan till Reduxi Configurator. Adressfältet (markerat med en ljusblå ruta och förstorat i en andra ljusblå ruta under det) visar varningen Not secure och adressen reduxi.local. En ljusblå linje förbinder adressfältet med den förstorade rutan. På sidan finns logotypen reduxi Configurator uppe till vänster och en ljusgrå linjeillustration av ett hus med solpaneler på taket, en laddbox, en elbil och en laddstolpe. I mitten finns en Login-ruta med en språkrullgardinslista (English), ett användarnamnsfält med en personikon, ett lösenordsfält med en låsikon och en ögonikon, samt en mörk knapp Login. Platshållartexterna i fälten är mycket små.
Så här ska det se ut:
Textbeskrivning av bilden
Skärmbild av startsidan Home i Reduxi Configurator. Vänstermeny med logotypen reduxi Configurator; avsnittet Devices (utfällt) med posterna Kostal Plenticore G2 IP=131, Kostal Plenticore G2 IP=133 och P1 WiFi / Ultra, därefter knapparna Add device och Add EEBUS device; under dem: Strategies (+), Utility Rate Plan, Settings (+). Överst: rubriken Home, en grön länkikon och en grön molnikon till höger. Huvudytan: tiden 14:53:27 och ett energiflödesdiagram med ett hus i mitten som visar 6.700 kW, Grid 0.000 kW, Solar 6.700 kW, Other 3.000 kW, Battery storage 0.000 kW och 3.700 kW, EV charger (streck) och HVAC (streck). Liten sidfotstext längst ned till höger.
admin är inte ditt Reduxi-konto. reduxi.local fungerar bara i samma nätverk som styrenheten.6 Lägg till enheten i Reduxi
Öppna Configurator först, se Punkt 5. OCPP-anslutningen fungerar bara när laddaren och Reduxi använder samma identitet och server-URL.
6.1 Grundinställningar
Textbeskrivning av bilden
Skärmbild av sidomenyn i Reduxi Configurator. Överst: logotypen reduxi Configurator. Avsnittet Devices (med en minusikon) listar: Iskraemeco AM550 (elmastikon) och två poster med solikoner och inga synliga namn. Längst ned finns en knapp Add device med ett plustecken, markerad med en cyan rektangel.
Textbeskrivning av bilden
Skärmbild av guiden för att lägga till enhet i Reduxi Configurator, steg 1 Basic settings. Förloppsindikator med tre steg: 1 Basic settings (aktivt, svart cirkel), 2 Communication channel (grått), 3 Advanced settings (grått). Rubriken Basic settings. Fält: Device type *: tom rullgardinslista; Type *: tom rullgardinslista (nedtonad); Name *: tomt. Knappar: Back (kontur) och Next (svart).
6.2 Kommunikationsinställningar
Det andra steget ställer in kommunikationskanalen för OCPP. Ange först Device identifier, den charge point identity som du kopierade från laddaren (Punkt 4.1). OCPP server URL genereras av Reduxi Controller och visas i kommunikationskanalen. Kopiera den till laddarens fält för backend-servern. Exempel: ws://192.168.1.200/ocpp/1.6/json/
Textbeskrivning av bilden
Skärmbild av guiden för att lägga till enhet i Reduxi Configurator, steg 2 Communication channel (förloppsindikator: 1 Basic settings och 2 Communication channel aktiva, 3 Advanced settings grått). Rubrik: Communication channel and device configuration. Fält: Device identifier *: my_station_ID1 (textmarkör i fältet); Connector *: 1; Charger type *: AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current *: Manual override; Per phase max. current manual override: 32, med tipset In effect when manual override is selected; Forward communication to backend OCPP server: tomt; Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.1.200/ocpp/1.6/json (nedtonat skrivskyddat fält med en kopieringsikon). Knappar: Back, Test communication (markerad med en ljusblå rektangel) och Next (svart).
6.3 Testa kommunikationen
Klicka på Test communication längst ned till höger i kommunikationskanalen. Den kontrollerar OCPP-anslutningen en gång och sparar ingenting. Om resultatet är bra klickar du på Done. Det är först Done som skapar enheten.
Textbeskrivning av bilden
Skärmbild av knappfältet längst ned i ett formulär i Reduxi Configurator på en ljusgrå bakgrund. Vänster: knappen Back. Höger: knappen Test communication, markerad med en ljusblå rektangel, och bredvid den en svart knapp Done.
Textbeskrivning av bilden
Skärmbild av formuläret Communication channel and device configuration i Reduxi Configurator. Fält: Connection *: TCP/IP (rullgardinslista); IP *: 192.168.50.243, med en svart knapp Scan for IP; Port *: 502, med en svart knapp Test port; Modbus unit ID *: 1. Knappar längst ned: Back (vänster), Test communication och Done (höger, svart). Knappen Done är markerad med en ljusblå rektangel.
Det finns tre möjliga resultat:
Textbeskrivning av bilden
Skärmbild av en dialogruta med rubriken "Test communication" och en stängknapp (x) uppe till höger, över ett nedtonat formulär. Grön text: "Successful readout from device". Värden: Current L1: 0.0 A; Current L2: 0.0 A; Current L3: 0.0 A; Import active power: 0.0 W; Max. active power: 22080.0 W; Max. current per phase: 32.0 A; Min. active power: 0 W; State name: AVAILABLE. Knapp längst ned till höger: Close.
Textbeskrivning av bilden
Skärmbild av en dialogruta med rubriken "Test communication" och en stängknapp (x) uppe till höger, över ett nedtonat formulär. Första rutan: "Unable to communicate with device." Andra rutan: "Number of devices found on OCPP - JSON 1.6: 1" och "Device identifier: GaroCS-43A4DB2076B80". Knapp längst ned till höger: Close. Bakom dialogrutan visar det nedtonade formuläret etiketterna "Energy counter" överst och "Forward communication to backend OCPP server" nederst.
Textbeskrivning av bilden
Skärmbild av en dialogruta med rubriken "Test communication" och en stängknapp (x) uppe till höger, över en nedtonad sida. Första rutan: "Unable to communicate with device." Andra rutan: "Number of devices found on OCPP - JSON 1.6: 0". Knapp längst ned till höger: Close.
7 Kontrollera avläsningarna
7.1 Kontrollera avläsningarna
Öppna Devices → din laddare → Last measurements. Värdena visar om laddaren kommunicerar som den ska.
Textbeskrivning av bilden
Skärmbild av en sida med laddarens avläsningar med grå paneler. Panelen Control type: knapparna Auto (vald, ljusblå), Manual, Off, Boost; tidsstämpel 02. 10. 2024 15:47:17. Panelen Current: Current L1 0.00 A; Current L2 0.00 A; Current L3 0.00 A; Max. current per phase 32.00 A; Per phase current setpoint 6.00 A. Panelen Power: Import - active power 0.0 kW; Max. active power 22.1 kW; Min. active power 0.0 kW. Panelen Energy: Import active energy 5,104.5 kWh. Panelen Other: Communication error OFF; Control type AUTO; Error OFF; State name CABLE_UNPLUGGED. Varje värde har en liten tidsstämpel bredvid sig (02. 10. 2024, 15:47:17 eller 15:47:16 för Communication error).
7.2 Styrbeteende
När laddaren har lagts till kan den delta i de Reduxi-strategier som du kryssade i i guiden, se Strategier för Reduxi Controller. Du kan övervaka laddaren i applikationen Reduxi Cloud.
✓ Sammanfattning
Förberedelser (punkt 1–3): Kontrollera tillverkarens information och anslut laddaren till ditt Wi‑Fi. Laddaren och Reduxi Controller måste vara i samma nätverk.
Etrel-laddare (punkt 4): Öppna laddaren (INCH Pro i webbläsaren, INCH Core i appen), klistra in Reduxis server-URL i fältet för backend-servern och kopiera charge point identity.
Lägg till i Reduxi (punkt 5–6): Öppna Configurator, lägg till en EV charger av typen OCPP 1.6 - JSON, ange charge point identity som device identifier, kör Test communication och klicka på Done.
Driftsätt (punkt 7): Kontrollera Last measurements och välj de strategier som laddaren ska delta i.
→ Vanliga problem
| Problem | Lösning |
|---|---|
| Unable to communicate with device 1 | Device identifier i Reduxi är inte angivet eller skiljer sig från laddarens charge point identity. Kopiera identiteten från laddaren igen (Punkt 4.1) och ange den i kommunikationskanalen (Punkt 6.2). |
| No device with OCPP 1.6 communication is found | Laddaren når inte styrenhetens OCPP-server. Kontrollera URL:en till backend-servern i laddaren (Punkt 4.1), att laddaren är ansluten till Wi‑Fi och att laddaren och styrenheten är i samma nätverk. |
| Jag kan inte logga in på laddaren | Administratörsnamnet och lösenordet är dolda parametrar som tillhandahålls vid installationen. Kontakta support@reduxi.zendesk.com. |
| Laddaren tappar anslutningen efter en omstart av routern | IP-adressen till Reduxi Controller har troligen ändrats, så server-URL:en i laddaren gäller inte längre. Använd en fast IP-adress för styrenheten och uppdatera URL:en. |
| Open configurator öppnas inte eller förblir tom | Tunneln är inte aktiv ännu. Vänta cirka 30 sekunder och kontrollera att styrenheten är online. |
Inloggning med admin avvisas |
Lösenordet ändrades vid installationen. Fråga installatören. Lösenordet till Reduxi-kontot fungerar inte här. |
reduxi.local laddas inte |
Du är inte i samma nätverk. Använd IP-adressen eller tunneln. |
| Kommunikationstestet misslyckas, enheten är offline | Kontrollera att enheten går att nå, IP-adress, port 1502 och unit ID 71, samt att Modbus är aktiverat på växelriktaren. |
