Настройка на Reduxi Gateway в страницата Reduxi Gateway Configurator
Reduxi Gateway измерва с токови сензори, превключва устройства чрез релейни изходи и преобразува RS485 в TCP/IP.

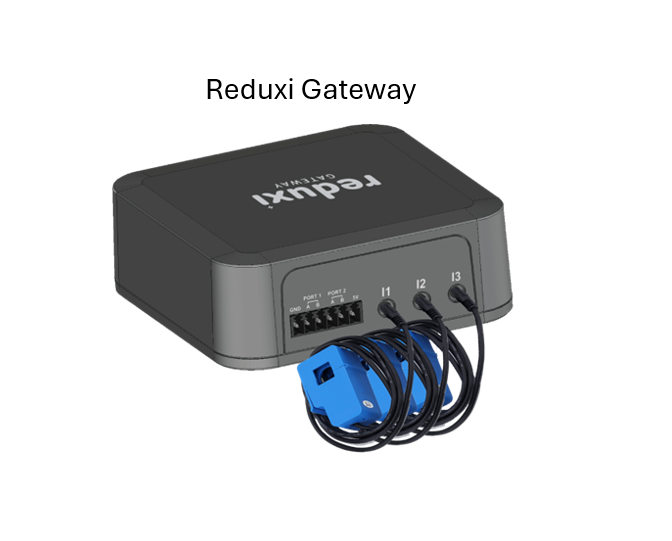

Текстово описание на това изображение
Фигура на Reduxi Gateway на бял фон с надпис Reduxi Gateway над нея. Устройство с форма на кутия в тъмносиво; върху капака е логото reduxi GATEWAY (обърнато наопаки за зрителя). На предния панел има шестпинов клеморед с отпечатани GND, PORT 1 A B, PORT 2 A B, 5V и три кръгли гнезда с надписи I1, I2 и I3. Черни кабели от три сини токови сензора тип клещи са включени в гнездата I1, I2 и I3; кабелите са навити пред устройството.
1 Представяне на Reduxi Gateway
Reduxi Gateway има три приложения:
- Измервателно устройство с токови сензори.
- Управляемо устройство за свързване на контакти Smart Grid или подобни.
- Основен шлюз, който преобразува сигнала RS485 в TCP/IP.
Reduxi Gateway е допълнително устройство към Reduxi Controller, който е основната логическа единица. Предлага два RS485 порта, три входа за токови сензори и два релейни изхода. Свързвате го към локалната мрежа с Ethernet кабел или чрез Wi‑Fi.
RS485 към TCP/IP. С това преобразуване стари устройства, които не поддържат TCP/IP, стават достъпни в локалната мрежа (LAN, WLAN). Преобразуването помага и когато кабелирането до устройството, което искате да измервате, е твърде сложно. В този случай поставяте Reduxi Gateway близо до устройството, свързвате го чрез RS485 и му позволявате да комуникира с Reduxi Controller през TCP/IP.
Токови сензори. С токови сензори Reduxi Gateway работи като електромер. Той измерва потреблението на енергия на измерваното устройство, когато закопчаете сензорите около фазовите проводници на устройството. Измерва протичането на тока като абсолютна стойност, без посоката на протичане. Използва 230 V като напрежение по подразбиране или взема напрежението по фази от някое от устройствата, свързани към Reduxi Controller, което предоставя измервания на напрежението.
Релейни изходи. Чрез релейните изходи Reduxi Gateway управлява устройства, които поддържат регулиране ON/OFF. Може да ги изключва или включва. Един случай на употреба е контакт Smart Grid или EVU, при който управлявате топлинни помпи, като намалявате или увеличавате консумацията им. Можете да го използвате и за други приложения с основно регулиране ON/OFF.
Ръководството за потребителя е достъпно тук: Ръководство за Reduxi Gateway
1.1 Индикаторни светлини на Reduxi Gateway
Индикаторните светлини дават бърз преглед на работното състояние на Reduxi Gateway. Значение на всяка светлина:
| Светлина | Цвят и състояние | Значение |
|---|---|---|
| LED 1 | Зелено | Захранването е включено |
| LED 1 | Синьо | Свързан с интернет |
| LED 1 | Red | Грешка |
| LED 1 | Бяло | Обновяване/нулиране |
| LED 2 | Зелено, мигащо | Четене на PORT 1 |
| LED 2 | Синьо, мигащо | Запис на PORT 1 |
| LED 3 | Зелено, мигащо | Четене на PORT 2 |
| LED 3 | Синьо, мигащо | Запис на PORT 2 |
| LED 3 | Жълто | Modbus комуникация |
| LED 4 | Зелено | Реле 1 е включено |
| LED 4 | Синьо | Реле 2 е включено |
| LED 4 | Тюркоазено | Реле 1 и реле 2 са включени |
2 Първо свързване към Reduxi Gateway
Reduxi Gateway предлага две възможности за свързване. Свързвате го с Ethernet кабел директно към мрежата (LAN) или се свързвате към точката за достъп на Reduxi Gateway.
2.1 Кабелна връзка
Свържете физически Reduxi Gateway към локалната мрежа (LAN), към суич или рутер. Първо се уверете, че Reduxi Gateway е включен в захранването, включено в комплекта.
След като бъде свързан към LAN, Reduxi Gateway Configurator трябва да се отвори автоматично ("popup") във вашия браузър по подразбиране. Ако това не стане, следвайте инструкциите в точка 3, раздел 3.1 Влизане в Reduxi Gateway Configurator.

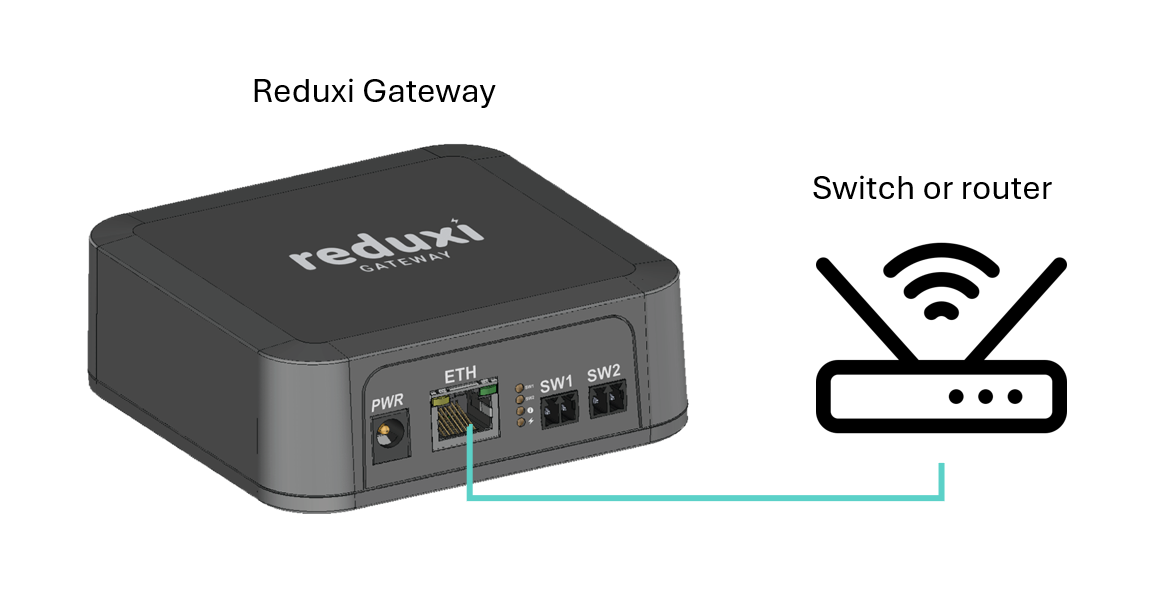

Символна фигура на връзката на Reduxi Gateway към суич или рутер:
Текстово описание на това изображение
Диаграма с чертеж на Reduxi Gateway, свързан към суич или рутер, на бял фон. Вляво: устройство с форма на кутия в тъмносиво с надпис Reduxi Gateway над него; върху капака е логото reduxi GATEWAY. На предния панел има отпечатани надписи: PWR (кръгло гнездо за захранване), ETH (Ethernet порт RJ45 с поставен кабелен накрайник), четири малки светодиода за състояние, SW1 и SW2 (двупинови клеморедове). Вдясно: икона на рутер със символ за Wi-Fi и три точки, с надпис Switch or router. Тюркоазена линия води от порта ETH на gateway до долната част на иконата на рутера.
2.2 Безжична връзка

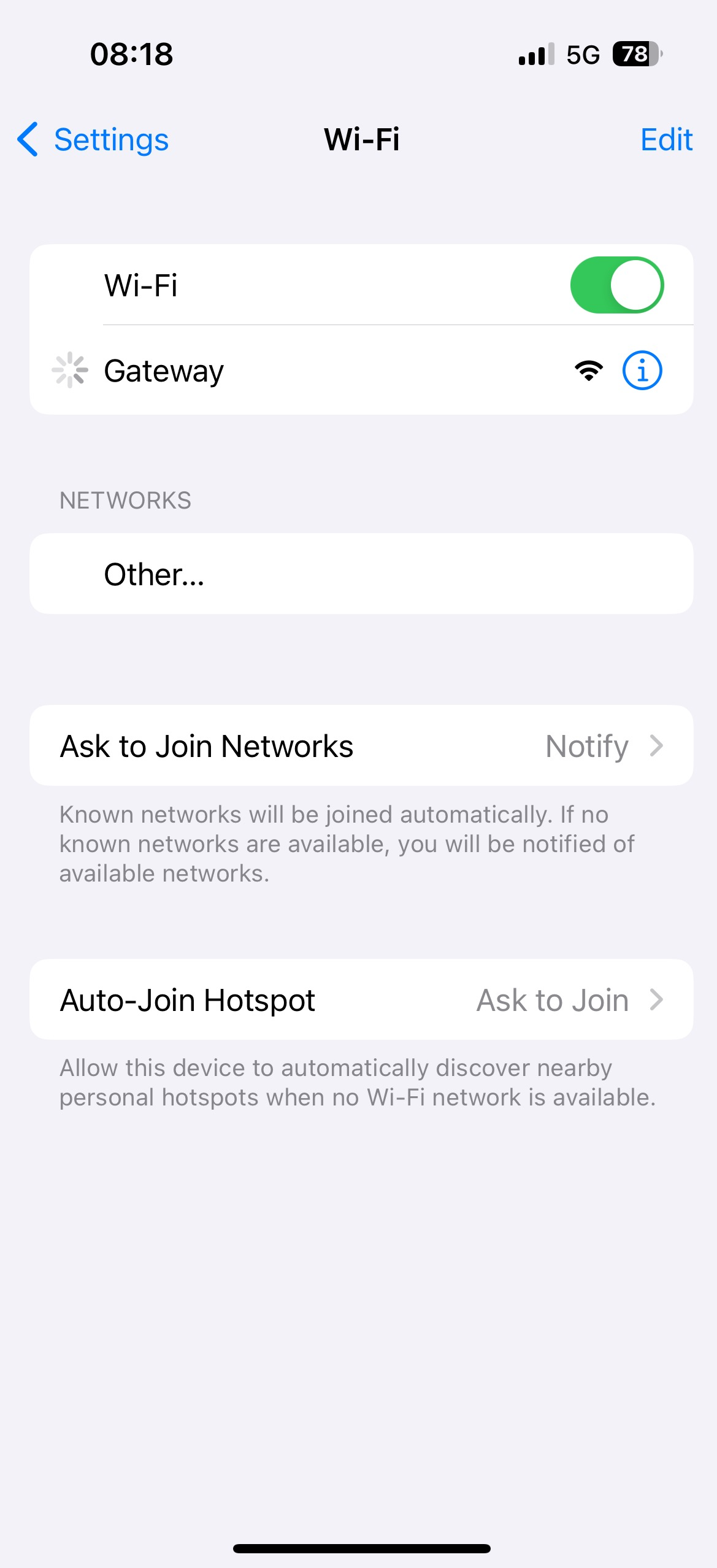

За да се свържете към Wi‑Fi точката за достъп на Reduxi Gateway, проверете наличните Wi‑Fi мрежи на смартфона или компютъра си.
След като се свържете към Wi‑Fi, Reduxi Gateway Configurator трябва да се отвори автоматично ("popup") във вашия браузър по подразбиране. Ако това не стане, следвайте инструкциите в точка 3, раздел 3.1 Влизане в Reduxi Gateway Configurator.
Текстово описание на това изображение
Екранна снимка на екрана с Wi-Fi настройки на смартфон (настройки в стил iPhone), висока снимка. Лента на състоянието: час 08:18, ленти на сигнала, 5G, батерия 78. Заглавна част: връзка за назад Settings, заглавие Wi-Fi, връзка Edit. Първа карта: превключвател Wi-Fi (зелен, включен); под него мрежа с име Gateway с въртящ се индикатор за зареждане отляво, икона за сила на Wi-Fi сигнала и икона за информация (i в кръг) отдясно. Заглавие на секция NETWORKS с един запис: Other... Следваща карта: Ask to Join Networks: Notify (със стрелка). Сив помощен текст: Known networks will be joined automatically. If no known networks are available, you will be notified of available networks. Следваща карта: Auto-Join Hotspot: Ask to Join (със стрелка). Сив помощен текст: Allow this device to automatically discover nearby personal hotspots when no Wi-Fi network is available. Долната част на екрана е празна, с черна лента на индикатора за начален екран най-долу.
3 Конфигуриране на Reduxi Gateway
3.1 Влизане в Reduxi Gateway Configurator
След като се свържете към Wi‑Fi или LAN, конфигураторът трябва да се отвори автоматично ("popup") във вашия браузър по подразбиране. Ако това не стане, въведете този URL в браузъра: http://gateway.local
Ако конфигураторът все още е недостъпен, проверете интернет връзката си. Проверете дали сте свързани към същата LAN или WLAN мрежа като Reduxi Gateway.
Влезте със следните параметри:
- Username:
admin - Password:
admin

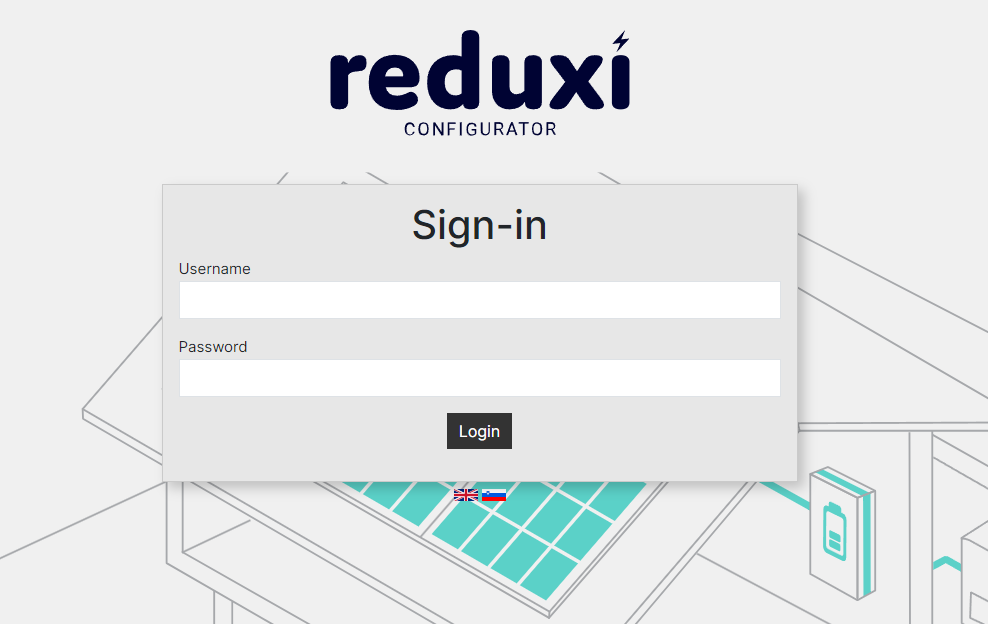

Текстово описание на това изображение
Екранна снимка на страницата за вход на Reduxi Gateway Configurator. Горе: лого reduxi CONFIGURATOR. Фон: светлосив линеен чертеж на покрив на къща с тюркоазени соларни панели и стенна батерия. Поле за вход със заглавие Sign-in; Username: празно поле; Password: празно поле; тъмен бутон Login. Под полето две малки икони на знамена: знамето на Обединеното кралство и знамето на Словения, за избор на език.

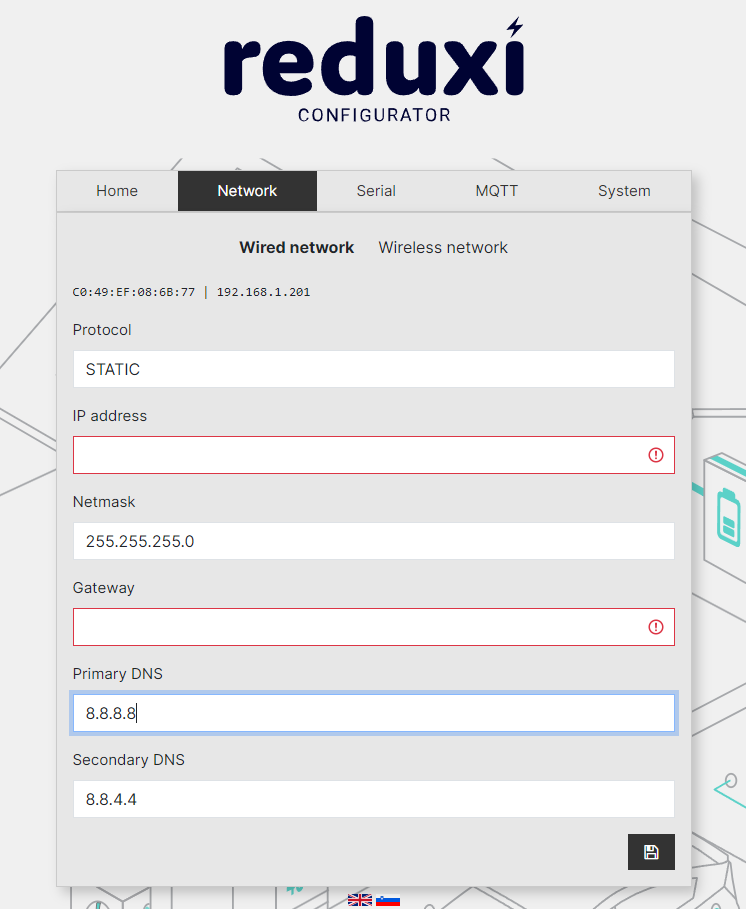

3.2 Конфигуриране на мрежовите настройки за кабелна мрежова връзка
DHCP е протоколът по подразбиране за присвояване на IP адреса на Reduxi Gateway. Силно препоръчваме да зададете статичен IP адрес. Отидете на Network settings / Wired network, задайте протокола на STATIC и задайте останалите параметри:
- IP address: задайте IP адреса.
- Netmask: задайте мрежовата маска (обикновено
255.255.255.0). - Gateway: задайте шлюза на мрежата си (ако е необходимо).
- Primary DNS: задайте своя DNS (ако е необходимо).
- Secondary DNS: задайте своя DNS (ако е необходимо).
- Щракнете върху бутона Save под мрежовите настройки.
Текстово описание на това изображение
Екранна снимка на страницата Network на Reduxi Gateway Configurator, настройки на кабелната мрежа. Горе: лого reduxi CONFIGURATOR на светъл фон със слаби сиви линейни чертежи. Раздели: Home, Network (избран, тъмен), Serial, MQTT, System. Подраздели: Wired network (избран, удебелен) и Wireless network. Информационен ред: C0:49:EF:08:6B:77 | 192.168.1.201. Полета: Protocol: STATIC; IP address: празно (червена рамка с червен удивителен знак); Netmask: 255.255.255.0; Gateway: празно (червена рамка с червен удивителен знак); Primary DNS: 8.8.8.8 (полето е на фокус, виден е текстов курсор); Secondary DNS: 8.8.4.4. Тъмен бутон за запис с икона на дискета долу вдясно. Под полето две малки икони на знамена: Обединеното кралство и Словения.
3.3 Конфигуриране на мрежовите настройки за безжична мрежа
Първо попълнете информацията за локалната Wi‑Fi мрежа, която избирате за предпочитана WLAN. Сканирайте за наличните Wi‑Fi мрежи с иконата за Wi‑Fi вдясно. Изберете своята мрежа, въведете паролата и се свържете.
DHCP е протоколът по подразбиране за присвояване на IP адреса на Reduxi Gateway. Силно препоръчваме да зададете статичен IP адрес. Отидете на Network settings / Wireless network, задайте протокола на STATIC и задайте останалите параметри:
- IP address: задайте IP адреса.
- Netmask: задайте мрежовата маска (обикновено
255.255.255.0). - Gateway: задайте шлюза на мрежата си (ако е необходимо).
- Primary DNS: задайте своя DNS (ако е необходимо).
- Secondary DNS: задайте своя DNS (ако е необходимо).
- Щракнете върху бутона Save под мрежовите настройки.

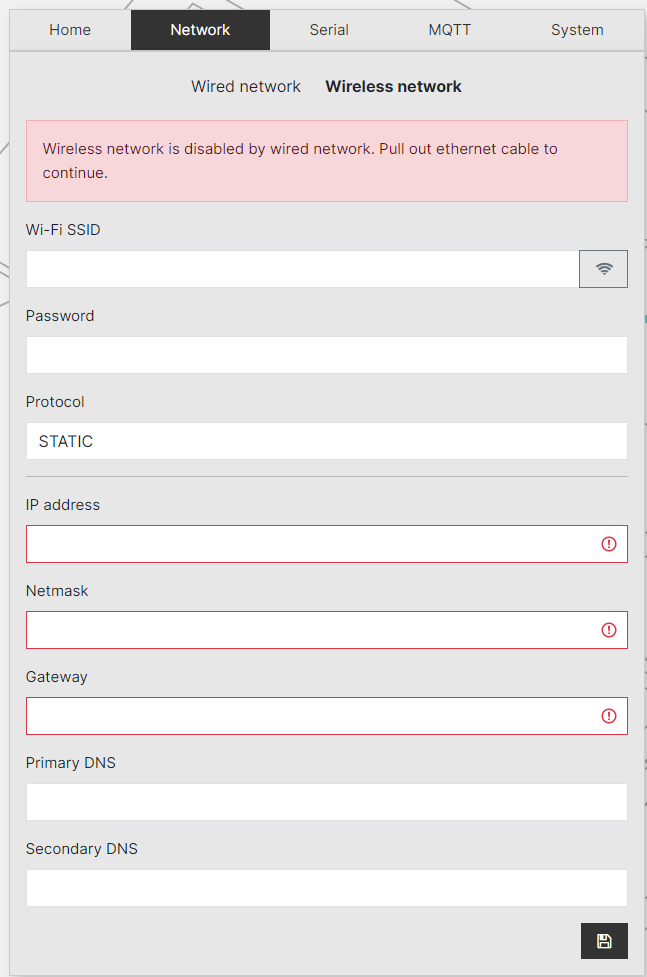

Текстово описание на това изображение
Екранна снимка на настройките на безжичната мрежа в Reduxi Gateway Configurator. Горни раздели: Home, Network (избран, тъмен), Serial, MQTT, System. Под тях две връзки: Wired network, Wireless network (удебелена, избрана). Червено поле със съобщение: Wireless network is disabled by wired network. Pull out ethernet cable to continue. Полета отгоре надолу: Wi-Fi SSID: празно, с бутон с икона на Wi-Fi отдясно; Password: празно; Protocol: STATIC; IP address: празно, червена рамка с червена икона с удивителен знак; Netmask: празно, червена рамка с червена икона с удивителен знак; Gateway: празно, червена рамка с червена икона с удивителен знак; Primary DNS: празно; Secondary DNS: празно. Долу вдясно има тъмен бутон за запис с икона на дискета.

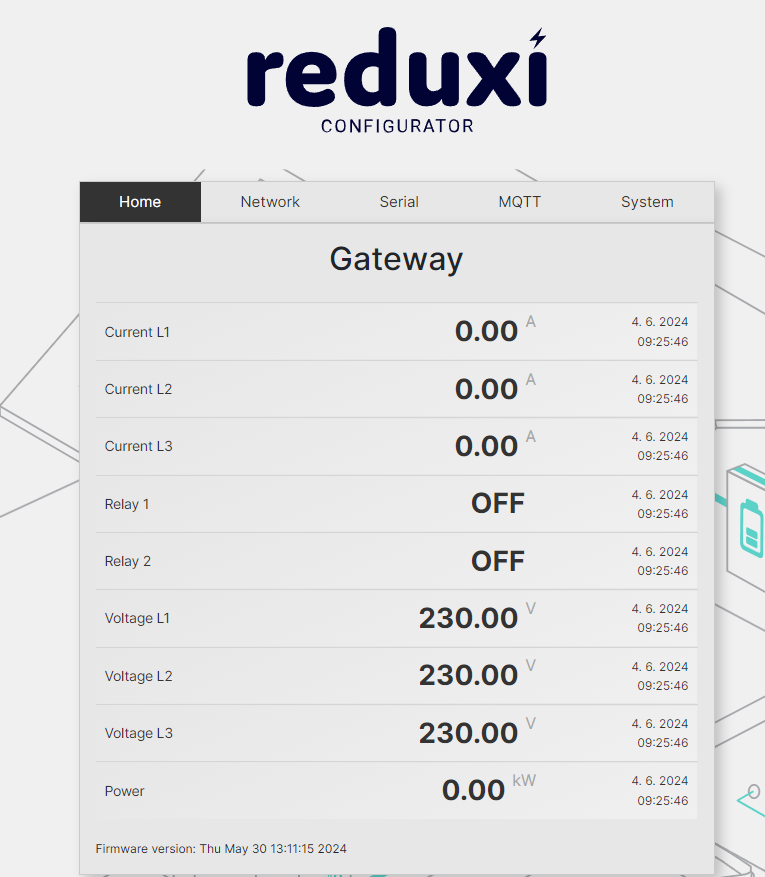

3.4 Начална страница на Reduxi Gateway
След като влезете в Reduxi Gateway Configurator, се отваря началната страница. Тя показва токовете, напреженията и мощността на измерваното устройство. Данните за напрежението се предават от Reduxi Controller.
Текстово описание на това изображение
Екранна снимка на началната страница на Reduxi Gateway Configurator. Горе: лого reduxi CONFIGURATOR на светъл фон със слаби сиви линейни чертежи. Раздели: Home (избран, тъмен), Network, Serial, MQTT, System. Заглавие: Gateway. Редове със стойност и времева отметка 4. 6. 2024 09:25:46 всеки: Current L1: 0.00 A; Current L2: 0.00 A; Current L3: 0.00 A; Relay 1: OFF; Relay 2: OFF; Voltage L1: 230.00 V; Voltage L2: 230.00 V; Voltage L3: 230.00 V; Power: 0.00 kW. Текст в долния колонтитул: Firmware version: Thu May 30 13:11:15 2024.

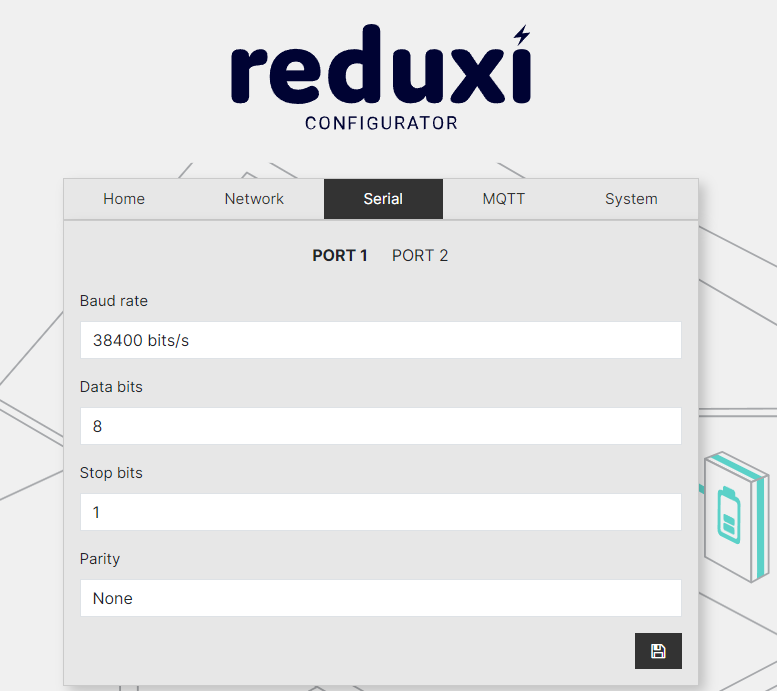

3.5 Настройки на серийния порт на Reduxi Gateway
Ако използвате RS485 портовете за серийна връзка, задайте следните параметри:
- Baud rate: задайте скоростта на предаване.
- Data bits: задайте броя на битовете за данни.
- Stop bits: задайте броя на стоп битовете.
- Parity: изберете паритета.
- След всички серийни настройки щракнете върху бутона Save долу вдясно.
Текстово описание на това изображение
Екранна снимка на страницата Serial на Reduxi Gateway Configurator. Горе: лого reduxi CONFIGURATOR на светъл фон със слаби сиви линейни чертежи. Раздели: Home, Network, Serial (избран, тъмен), MQTT, System. Подраздели: PORT 1 (избран, удебелен) и PORT 2. Полета: Baud rate: 38400 bits/s; Data bits: 8; Stop bits: 1; Parity: None. Тъмен бутон за запис с икона на дискета долу вдясно.

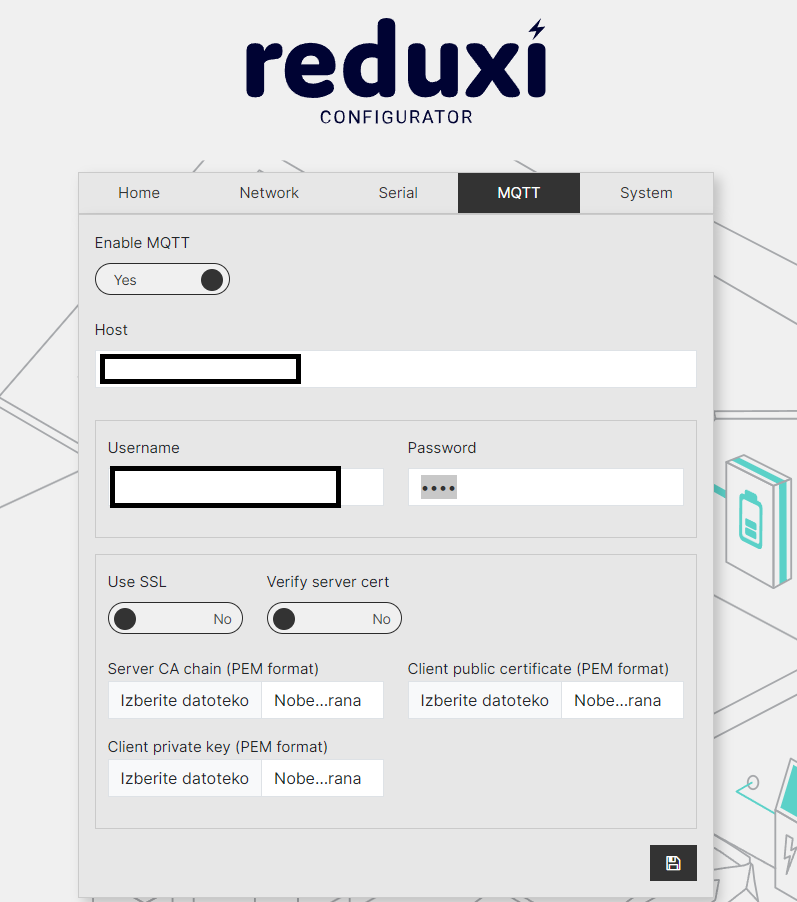

3.6 Настройки на MQTT на Reduxi Gateway
Reduxi Gateway може да се конфигурира и да се чете чрез MQTT брокера, към който се свързва. За успешна комуникация с брокера попълнете следната информация:
- Enable MQTT: Yes/No. Изберете Yes.
- Host: въведете URL адреса, на който се намира брокерът.
- Username и password: въведете потребителското име и паролата, с които влизате в URL адреса на брокера.
- Use SSL: изберете го, ако се използва SSL.
- Verify server cert: изберете го, ако използвате сертификат на сървъра.
- Server CA chain (PEM format): изберете файла със сертификата на сървъра.
- Client private key (PEM format): изберете файла със сертификата на сървъра.
- Client public key (PEM format): изберете файла с публичния ключ.
- След всички настройки на MQTT щракнете върху бутона Save долу вдясно.
Текстово описание на това изображение
Екранна снимка на страницата MQTT на Reduxi Gateway Configurator. Горе: лого reduxi CONFIGURATOR на светъл фон със слаби сиви линейни чертежи. Раздели: Home, Network, Serial, MQTT (избран, тъмен), System. Полета: Enable MQTT: Yes (включено); Host: скрит с бяла кутия с черна рамка; Username: скрит с бяла кутия с черна рамка; Password: четири точки, показани със сиво осветяване; Use SSL: No (изключено); Verify server cert: No (изключено); Server CA chain (PEM format): избор на файл с бутон Izberite datoteko [Choose file] и текст Nobe.rana [No file selected, отрязан]; Client public certificate (PEM format): избор на файл, Izberite datoteko, Nobe.rana; Client private key (PEM format): избор на файл, Izberite datoteko, Nobe.rana. Тъмен бутон за запис с икона на дискета долу вдясно.
Инструкции за използване на MQTT брокера: Инструкции за MQTT

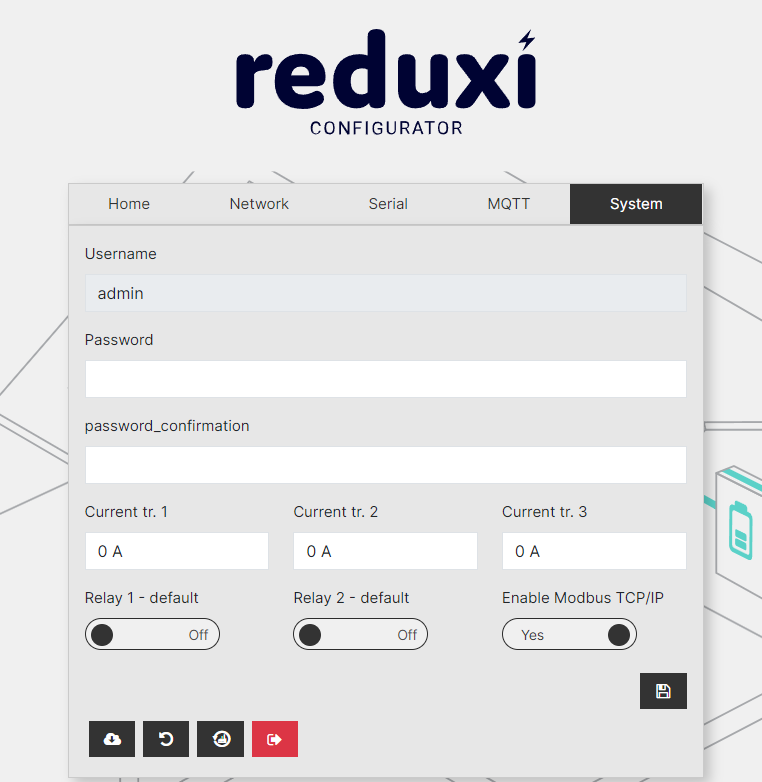

3.7 Системни настройки на Reduxi Gateway
Системните настройки съдържат следните опции:
- Username: не може да се променя.
- Password: въведете нова парола.
- Password confirmation: въведете новата парола отново.
- Current 1/2/3: задайте коефициента на токовия сензор.
- Relay 1/2 - default: задайте позицията на релето по подразбиране.
- Enable Modbus TCP/IP: включете го, ако четете от входовете RS-485.
- След всички системни настройки щракнете върху бутона Save долу вдясно.
Текстово описание на това изображение
Екранна снимка на страницата System на Reduxi Gateway Configurator. Горе: лого reduxi CONFIGURATOR на светъл фон със слаби сиви линейни чертежи. Раздели: Home, Network, Serial, MQTT, System (избран, тъмен). Полета: Username: admin (сиво, изглежда само за четене); Password: празно; password_confirmation: празно; Current tr. 1: 0 A; Current tr. 2: 0 A; Current tr. 3: 0 A; Relay 1 - default: Off (превключвател); Relay 2 - default: Off (превключвател); Enable Modbus TCP/IP: Yes (превключвател е включен). Тъмен бутон за запис с икона на дискета долу вдясно. Отдолу вляво има четири квадратни бутона с икони без текст: облак със стрелка за изтегляне, кръгова стрелка, кръг със стрелка и символ, подобен на часовник, и червен бутон със стрелка за изход.
4 Добавяне на Reduxi Gateway към Reduxi Controller
4.1 Ping тест между Reduxi Controller и Reduxi Gateway в една и съща мрежа
Когато Reduxi Controller и Reduxi Gateway са свързани към една и съща мрежа (LAN, WLAN), изпълнете ping тест. Той показва, че Reduxi Controller може да достигне Reduxi Gateway.

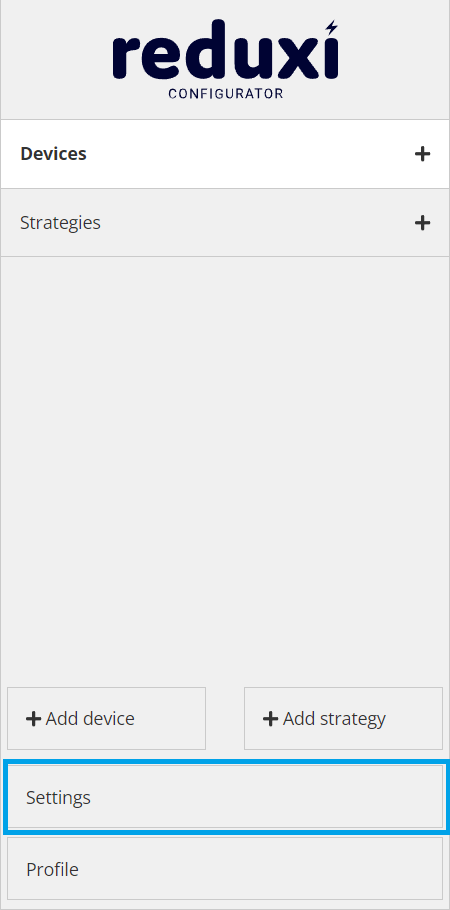

Влезте в Reduxi Configurator и щракнете върху бутона Setting долу вляво на началната страница.
Текстово описание на това изображение
Екранна снимка на лявото меню на Reduxi Configurator, висока снимка. Горе: лого reduxi CONFIGURATOR. Елементи: Devices (удебелен, бял, със знак плюс); Strategies (със знак плюс); след това празна сива зона. Долна част: два бутона един до друг, + Add device и + Add strategy; под тях елементът Settings, отбелязан със синьо правоъгълниче; под него елементът Profile.

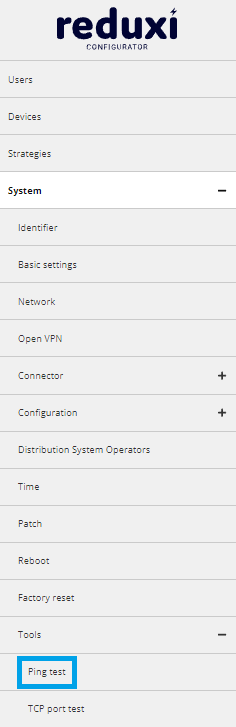

За ping теста са нужни три щраквания:
Текстово описание на това изображение
Екранна снимка на лявото меню на Reduxi Configurator. Най-горе е логото reduxi с думата CONFIGURATOR под него. Елементи на менюто отгоре надолу, всеки в отделен ред: Users, Devices, Strategies, System. В десния край на реда System има синя квадратна кутийка с черен знак плюс. Останалата част от снимката вдясно от менюто е бяла и празна.
Текстово описание на това изображение
Екранна снимка на лявото меню с настройки на Reduxi Gateway Configurator. Лого: reduxi CONFIGURATOR. Елементи на менюто отгоре: Users; Devices; Strategies; System (разгънато, знак минус, бял фон); под System: Identifier; Basic settings; Network; Open VPN; Connector (знак плюс); Configuration (знак плюс); Distribution System Operators; Time; Patch; Reboot; Factory reset; Tools (знак плюс, отбелязан със синя кутийка долу вдясно в менюто).
Текстово описание на това изображение
Екранна снимка на лявото меню с настройки на Reduxi Gateway Configurator, висока снимка. Лого: reduxi CONFIGURATOR. Елементи отгоре: Users; Devices; Strategies; System (разгънато, знак минус, бял фон); под System: Identifier; Basic settings; Network; Open VPN; Connector (знак плюс); Configuration (знак плюс); Distribution System Operators; Time; Patch; Reboot; Factory reset; Tools (разгънато, знак минус); под Tools: Ping test (отбелязан със синьо правоъгълниче) и TCP port test.
Въведете IP адреса на Reduxi Gateway и щракнете върху бутона Test. Можете да използвате IP адрес или DNS името gateway.local.

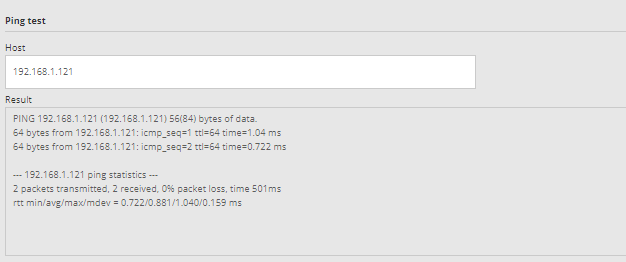

Ping тестът има два възможни резултата:
Текстово описание на това изображение
Екранна снимка на инструмента Ping test в Reduxi Gateway Configurator. Заглавие на секцията: Ping test. Host: 192.168.1.121. Поле с резултат със следния текст: PING 192.168.1.121 (192.168.1.121) 56(84) bytes of data. / 64 bytes from 192.168.1.121: icmp_seq=1 ttl=64 time=1.04 ms / 64 bytes from 192.168.1.121: icmp_seq=2 ttl=64 time=0.722 ms / --- 192.168.1.121 ping statistics --- / 2 packets transmitted, 2 received, 0% packet loss, time 501ms / rtt min/avg/max/mdev = 0.722/0.881/1.040/0.159 ms. Ping тестът е успешен.
Текстово описание на това изображение
Екранна снимка на инструмента Ping test в Reduxi Gateway Configurator. Заглавие на секцията: Ping test. Host: 192.168.1.122. Поле с резултат със следния текст: PING 192.168.1.122 (192.168.1.122) 56(84) bytes of data. / --- 192.168.1.122 ping statistics --- / 2 packets transmitted, 0 received, 100% packet loss, time 508ms. Ping тестът е неуспешен, не се показват редове с отговор.
4.2 Reduxi Gateway като електромер Reduxi
Пример как да добавите Reduxi Gateway като електромер Reduxi: Топлинна помпа Kronoterm със SG ready контакти. В този пример Reduxi Gateway служи като електромер за топлинната помпа. Конфигурирайте релетата на Reduxi Gateway, както е описано в примера.
Символна фигура от примера:
Текстово описание на това изображение
Диаграма на връзката между Reduxi Controller и топлинна помпа. Компоненти: Controller (тъмна кутия Reduxi със зелен дисплей и Ethernet порт на предната страна); икона на рутер със символ за Wi-Fi; Heat pump (външно тяло с вентилатор и значка SG Ready отляво); Gateway (кутия Reduxi Gateway с три сини токови сензора). Тюркоазени линии: от Controller към рутера с етикет "Ethernet (Modbus TCP)"; от рутера към Gateway с етикет "Ethernet (Modbus TCP)" и бележка "Wireless or wired" под рутера; от Gateway към SG Ready контактите на топлинната помпа (линия от Gateway нагоре към значката SG Ready); вертикална линия от Gateway към топлинната помпа с етикет "L1, L2, L3"; линия от токовите сензори към тюркоазена кутия "Heat pump power supply".
Настройки на Modbus от примера за електромера Reduxi:
Текстово описание на това изображение
Екранна снимка на съветника за добавяне на устройство в Reduxi Configurator, стъпка за комуникация, частично изрязана отгоре (разделите на стъпките са отрязани). Заглавие: Communication channel and device configuration. Полета: Connection *: TCP-IP; IP *: gateway.local; Port *: 502; Modbus unit ID *: 1. Изображението е отрязано под полето Modbus unit ID.

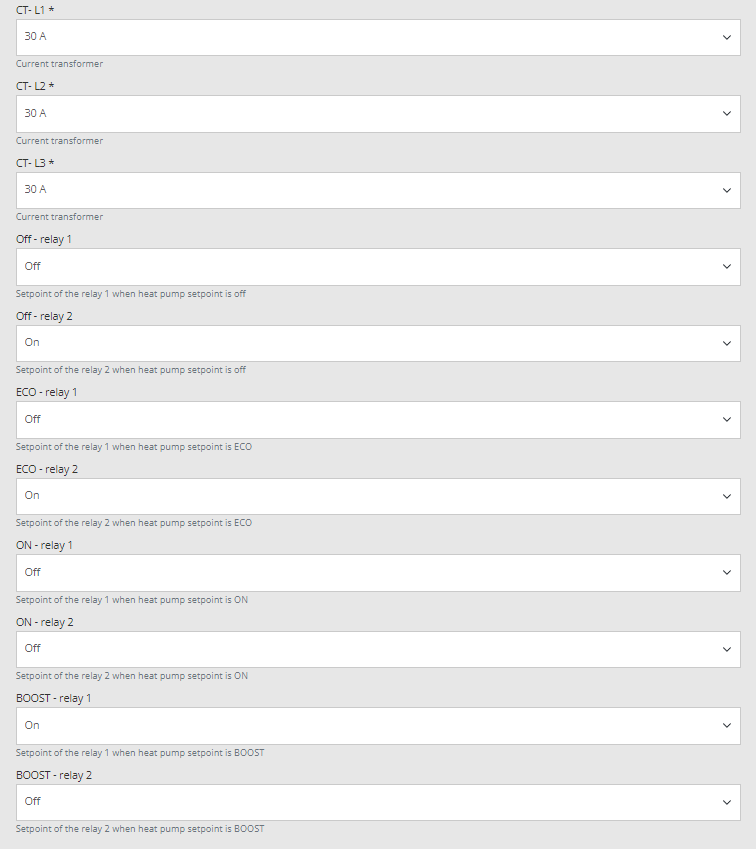

Настройки на токовия сензор и релейния изход от примера за електромера Reduxi:
Текстово описание на това изображение
Екранна снимка на формуляр с настройки в Reduxi Gateway Configurator с настройки на токови трансформатори и релета. Всички полета са падащи списъци; задължителните полета са отбелязани със звездичка. Полета във вид Етикет: стойност (сив подсказващ текст под полето): CT- L1 *: 30 A (Current transformer); CT- L2 *: 30 A (Current transformer); CT- L3 *: 30 A (Current transformer); Off - relay 1: Off (Setpoint of the relay 1 when heat pump setpoint is off); Off - relay 2: On (Setpoint of the relay 2 when heat pump setpoint is off); ECO - relay 1: Off (Setpoint of the relay 1 when heat pump setpoint is ECO); ECO - relay 2: On (Setpoint of the relay 2 when heat pump setpoint is ECO); ON - relay 1: Off (Setpoint of the relay 1 when heat pump setpoint is ON); ON - relay 2: Off (Setpoint of the relay 2 when heat pump setpoint is ON); BOOST - relay 1: On (Setpoint of the relay 1 when heat pump setpoint is BOOST); BOOST - relay 2: Off (Setpoint of the relay 2 when heat pump setpoint is BOOST).
4.3 Reduxi Gateway за използване на RS485
За разлика от точка 4.2, можете да използвате Reduxi Gateway като допълнително устройство към Reduxi Controller, поставено на друго място. Тогава трябва да установите връзка между контролера и gateway (вижте точка 4, раздел 4.1 Ping тест).
Пример за Reduxi Gateway с RS485 за връзка към интелигентен електромер Iskraemeco AM550: Свързване към интелигентен електромер Iskraemeco AM550

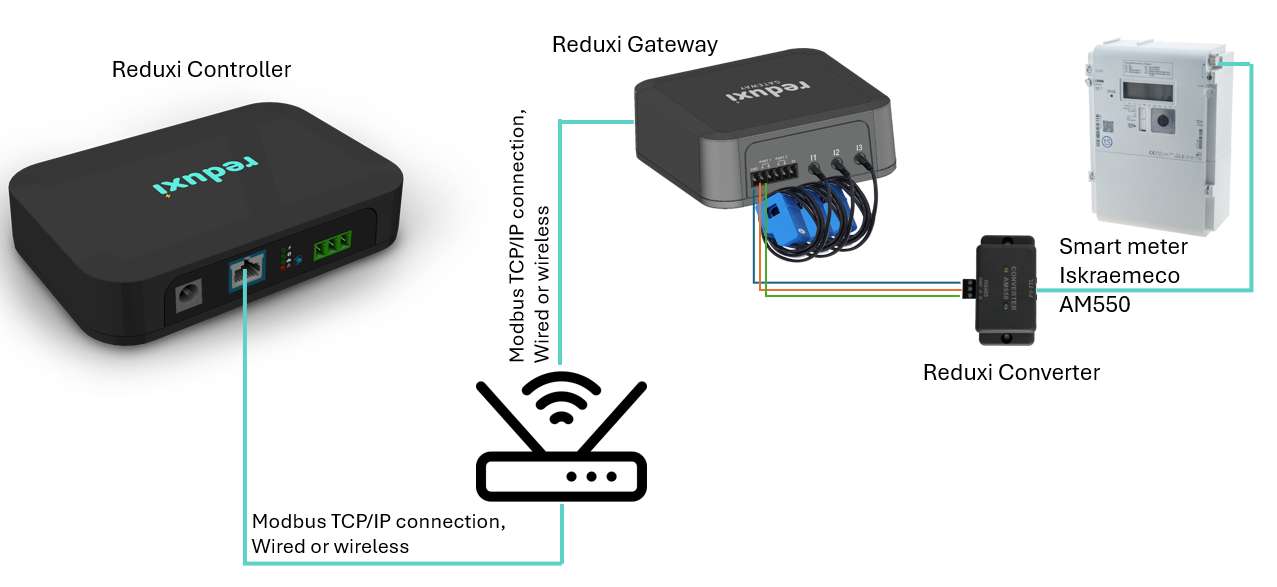

Символна фигура от примера:
Текстово описание на това изображение
Диаграма на връзката от контролера Reduxi до интелигентен електромер чрез Reduxi Gateway и RS485, на бял фон. Компоненти: черен Reduxi Controller (надпис Reduxi Controller) със синьо обрамчен RJ45 порт и зелен клеморед с две клеми; Reduxi Gateway (надпис Reduxi Gateway), тъмносива кутия с шестпинов клеморед и три сини токови клещи, включени в I1, I2 и I3; икона на рутер със символ за Wi-Fi; малък черен конвертор с надпис Reduxi Converter; сив интелигентен електромер с надпис Smart meter Iskraemeco AM550. Връзки (тюркоазени линии): от RJ45 порта на контролера надолу и надясно към рутера, с надпис Modbus TCP/IP connection, Wired or wireless; от рутера нагоре към горната част на gateway, с надпис Modbus TCP/IP connection, Wired or wireless (вертикален текст); от интелигентния електромер към конвертора, без надпис; три проводника (син, оранжев, зелен) от клеморедa на gateway към триконтактния конектор на конвертора, без надписи.

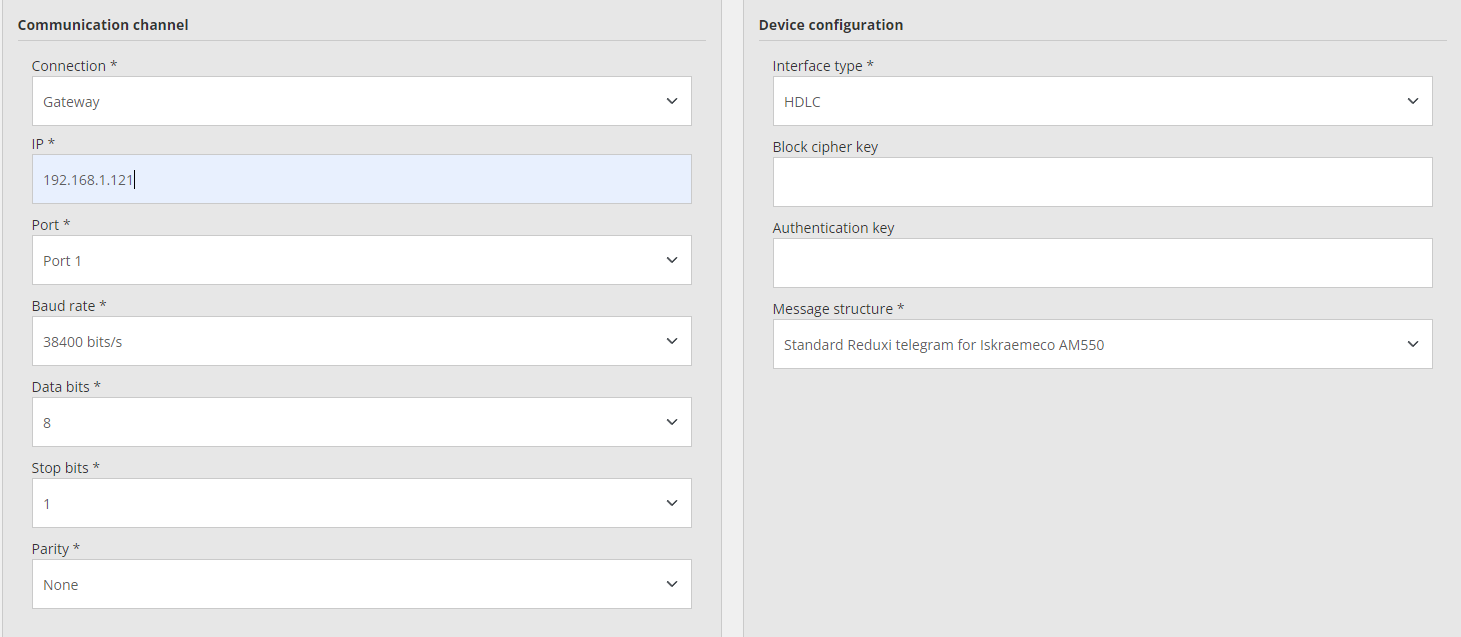

Настройки на Modbus от примера за Reduxi Gateway, използван с RS485:
Текстово описание на това изображение
Екранна снимка на формуляр за устройство в Reduxi Configurator с две секции. Лява секция Communication channel: Connection *: Gateway (падащ списък); IP *: 192.168.1.121 (полето е на фокус, виден е текстов курсор, светлосин фон); Port *: Port 1 (падащ списък); Baud rate *: 38400 bits/s (падащ списък); Data bits *: 8 (падащ списък); Stop bits *: 1 (падащ списък); Parity *: None (падащ списък). Дясна секция Device configuration: Interface type *: HDLC (падащ списък); Block cipher key: празно; Authentication key: празно; Message structure *: Standard Reduxi telegram for Iskraemeco AM550 (падащ списък). Звездичките отбелязват задължителните полета.
След като добавите устройството и проверите стойностите, можете да прегледате и управлявате устройството в приложението Reduxi.
✓ Обобщение
Въведение (точка 1): Reduxi Gateway измерва с токови сензори, превключва устройства чрез релейни изходи и преобразува RS485 в TCP/IP. Индикаторните светлини показват състоянието му.
Свързване (точка 2): Свържете Gateway към LAN с Ethernet кабел или към неговата Wi‑Fi точка за достъп GATEWAY.
Конфигуриране (точка 3): Отворете gateway.local, влезте, задайте статичен IP адрес, след което задайте настройките на серийния порт, MQTT и системните настройки според нуждите.
Добавяне към Reduxi (точка 4): Изпълнете ping теста от Reduxi Configurator, след това добавете Gateway като електромер Reduxi или за употреба с RS485.
→ Често срещани проблеми
| Проблем | Решение |
|---|---|
| Конфигураторът не се отваря автоматично | Въведете http://gateway.local в браузъра. Проверете дали сте свързани към същата LAN или WLAN мрежа като Reduxi Gateway (вижте точка 3). |
| Reduxi Gateway не е достъпен от Reduxi Controller | Изпълнете ping теста с IP адреса или с gateway.local (вижте точка 4). И двете устройства трябва да са в една и съща мрежа. |
| Няма стойности от входовете RS-485 | Включете Modbus TCP/IP в системните настройки и щракнете върху Save (вижте точка 3). |
