Настройки на батерията Victron
Настройки на батерията Victron за Reduxi: настройки на ESS, Modbus TCP и unit ID на GX устройството.
1 Техническа документация
Документи на Victron за връзката Modbus TCP и настройките на ESS:
- Списък с регистри на Modbus-TCP (XLSX) – Списък с регистри. Разделът Unit ID mapping показва кой unit ID на кое устройство принадлежи.
- Data communication with Victron Energy products (PDF) – Whitepaper с раздела за Modbus-TCP.
- Modbus-TCP FAQ – Как да включите Modbus-TCP на устройство GX.
- Ръководство за Energy Storage System (ESS) – Описание на настройките на ESS в устройството GX.
2 Необходимо оборудване
Ще ви трябват:
- Устройство Victron GX със свързана система с батерия Victron
- Reduxi Controller
- Мрежова връзка (Ethernet) между устройството GX, Reduxi Controller и вашия рутер
- Лаптоп или таблет с достъп до интернет за конфигуриране на устройството в Reduxi
3 Настройки на устройството Victron GX
Направете тези настройки в менюто на устройството GX. Екранните снимки показват Remote Console на устройството GX.
3.1 Настройки на ESS

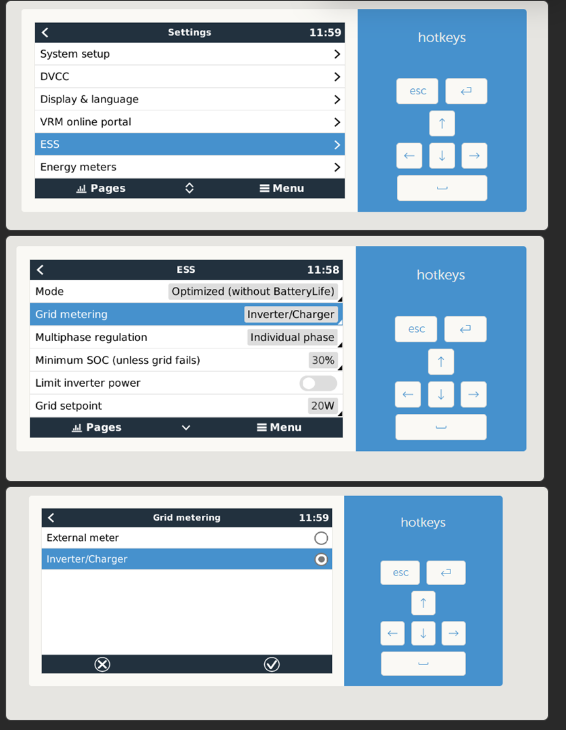

Отворете Settings – ESS. Под Grid metering изберете Inverter/Charger и потвърдете.
Екранните снимки показват следните стойности на ESS:
| Настройка | Стойност |
|---|---|
| Mode | Optimized (without BatteryLife) |
| Grid metering | Inverter/Charger |
| Multiphase regulation | Individual phase |
| Minimum SOC (unless grid fails) | 30% |
| Limit inverter power | Off |
| Grid setpoint | 20 W |
Текстово описание на това изображение
Три наслагани екранни снимки на Victron Remote Console, всяка със син панел с бързи клавиши вдясно (бутони esc и enter, бутони със стрелки, интервал). Горе: страница Settings, час 11:59: System setup; DVCC; Display & language; VRM online portal; ESS (осветено в синьо); Energy meters. В средата: страница ESS, час 11:58: Mode: Optimized (without BatteryLife); Grid metering: Inverter/Charger (осветено); Multiphase regulation: Individual phase; Minimum SOC (unless grid fails): 30%; Limit inverter power: off (превключвател); Grid setpoint: 20W. Долу: страница Grid metering, час 11:59, с две радио опции: External meter (не е избрана) и Inverter/Charger (осветена, избрана). Икони в долната лента: кръст (отказ) и отметка (потвърждение).
3.2 Включване на Modbus TCP и четене на unit ID

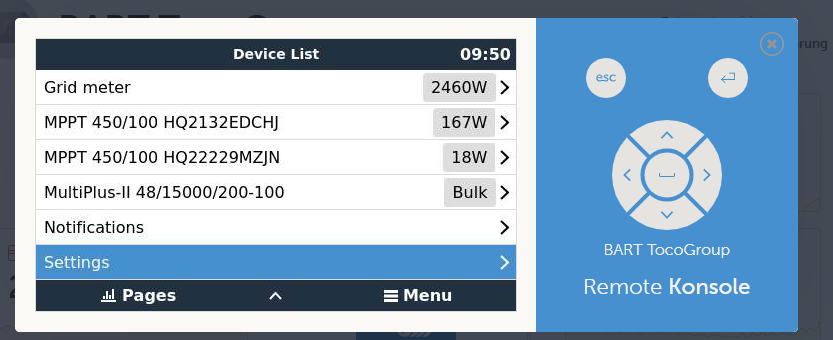

Отворете Device List и изберете Settings.
Текстово описание на това изображение
Екранна снимка на Victron Remote Console, страница Device List, час 09:50. Редове: Grid meter 2460W; MPPT 450/100 HQ2132EDCHJ 167W; MPPT 450/100 HQ22229MZJN 18W; MultiPlus-II 48/15000/200-100 Bulk; Notifications (стрелка); Settings (осветено в синьо, стрелка). Долна лента: Pages, стрелка нагоре, Menu. Вдясно: син панел с бутони esc и enter, насочващ панел, текстът BART TocoGroup и Remote Konsole.

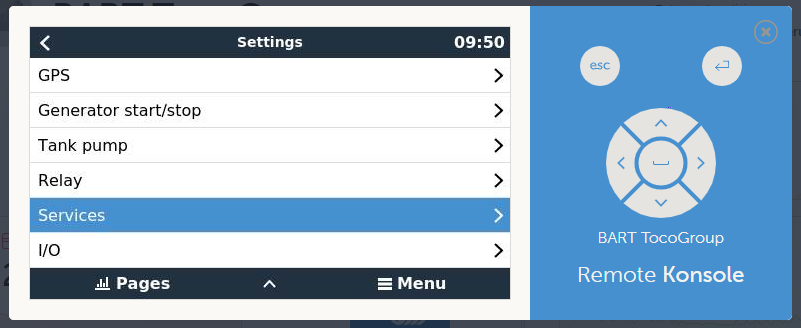

Изберете Services.
Текстово описание на това изображение
Екранна снимка на Victron Remote Console. Вляво: меню Settings на устройството GX с час 09:50 и стрелка за назад. Списък: GPS; Generator start/stop; Tank pump; Relay; Services (осветено в синьо); I/O; всеки със стрелка вдясно. Долна лента: Pages, стрелка нагоре, Menu. Вдясно: син панел с бутони esc и enter, кръгъл насочващ панел със стрелки, текстът BART TocoGroup и текстът Remote Konsole.

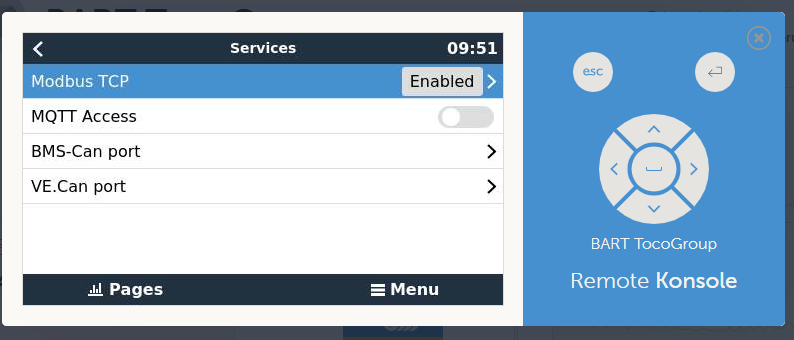

Задайте Modbus TCP на Enabled. След това отворете елемента Modbus TCP.
Текстово описание на това изображение
Екранна снимка на Victron Remote Console, страница Services, час 09:51, със стрелка за назад. Редове: Modbus TCP: Enabled (осветено в синьо); MQTT Access: off (превключвател); BMS-Can port (стрелка); VE.Can port (стрелка). Долна лента: Pages, Menu. Вдясно: син панел с бутони esc и enter, насочващ панел, текстът BART TocoGroup и Remote Konsole.

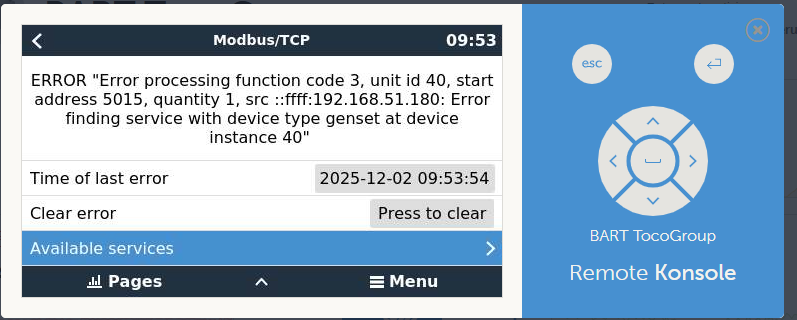

Изберете Available services.
Текстово описание на това изображение
Екранна снимка на Victron Remote Console, страница Modbus/TCP, час 09:53, със стрелка за назад. Текст на грешката: ERROR "Error processing function code 3, unit id 40, start address 5015, quantity 1, src ::ffff:192.168.51.180: Error finding service with device type genset at device instance 40". Редове: Time of last error: 2025-12-02 09:53:54; Clear error: бутон Press to clear; Available services (осветено в синьо, стрелка вдясно). Долна лента: Pages, стрелка нагоре, Menu. Вдясно: син панел с бутони esc и enter, насочващ панел, текстът BART TocoGroup и Remote Konsole.

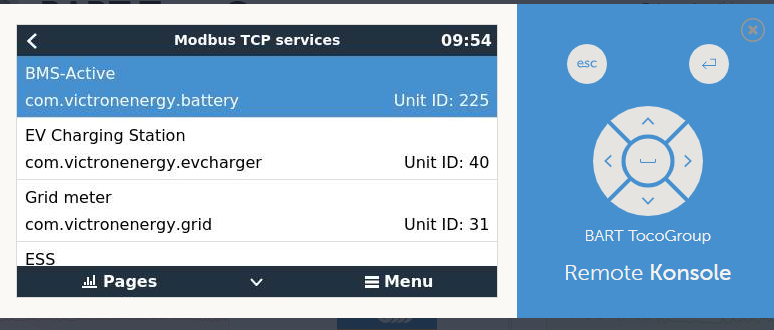

Под Available services виждате свързаните устройства с техните unit ID. Unit ID на батерията ще ви трябва по-късно в Reduxi като Modbus адрес.
Текстово описание на това изображение
Екранна снимка на Victron Remote Console, страница Modbus TCP services, час 09:54. Списък: BMS-Active, com.victronenergy.battery, Unit ID: 225 (осветено в синьо); EV Charging Station, com.victronenergy.evcharger, Unit ID: 40; Grid meter, com.victronenergy.grid, Unit ID: 31; ESS (отрязано, не се виждат други данни). Долна лента: Pages, стрелка надолу, Menu. Вдясно: син панел с бутони esc и enter, насочващ панел, текстът BART TocoGroup и Remote Konsole.
| Service | Unit ID на екранната снимка |
|---|---|
BMS-Active (com.victronenergy.battery) |
225 |
EV Charging Station (com.victronenergy.evcharger) |
40 |
Grid meter (com.victronenergy.grid) |
31 |
4 Вход в уеб интерфейса на Reduxi
Можете да отворите уеб интерфейса на Reduxi по два начина:
Текстово описание на това изображение
Екранна снимка на три екрана на мобилното приложение Reduxi един до друг, с циан рамки и номерирани значки от 2 до 4. Ляв екран (табло, тъмна тема): иконка за меню горе вляво, отбелязана с рамка и значка 2; лого 'reduxi'; раздели 'Real time data' (активен) и 'Statistics'; цена 5.79 € и температура 3.2 °C; диаграма на енергийния поток с къща в центъра (-1.25 kW) и иконки със стойности 69.0 W, 1.3 kW, 1.1 kW (червен кръг), -165.0 W с 97 % (червен кръг) и стойности 0.0 W долу; раздели 'Power' и 'Energy'; долна навигация: Dashboard, Diagnostics, Device control, Settings. Среден екран (странично меню): лого 'reduxi', 'Number of locations: 1233', заглавие 'Reduxi device management', записи '+ Add Reduxi location' и 'Reduxi devices' (отбелязан с рамка и значка 3), след това 'My profile' и 'About app'. Десен екран (страница на устройство): Back; картина на черен контролер Reduxi с два Ethernet порта; статус 'Connected'; карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'; карта 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' с бутон 'Activate tunnel connection' (отбелязан с рамка и значка 4); карта 'Unit details' с поле 'Unit ID'.
Текстово описание на това изображение
Екранна снимка, съставена от две части една до друга. Лява част: екран на мобилното приложение Reduxi на тъмен фон. Горе: бутон Back; картина на черен контролер Reduxi с два Ethernet порта и клемен блок; статус 'Connected' с иконка на Wi-Fi. Карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'. Карта 'Connect to configurator' с иконка на ключ: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' и бутон 'Open configurator', отбелязан с циан рамка и номерирана значка 5. Отдолу: карта 'Unit details' с поле 'Unit ID' (стойността не се вижда). Дясна част: Reduxi Configurator, отворен в браузър, отбелязан с циан рамка и номерирана значка 6. Заглавна лента: стрелка за назад, 'Tunnel connection', иконка за презареждане. Лява странична лента с иконки (мълния, чип, светкавица, стълбовидна диаграма, зъбно колело). Страница 'Home' със зелена иконка на връзка. Зелено съобщение: 'New patch available. Click here to apply.' със затварящо X. Час 09:12:56. Диаграма на енергийния поток с къща в центъра (1.700 kW) и иконки за мрежа (0.000 kW), слънце (1.700 kW), батерия (зелена, 0.000 kW и 0.800 kW), устройство вляво (0.900 kW), електрически автомобил и зарядно устройство или друго устройство долу. Етикет 'Energy manager' най-долу.
http://reduxi.local. IP адреса на контролера ще намерите в списъка с устройства на рутера или в приложението Reduxi под Reduxi devices.admin · Парола: admin (фабрична настройка)Текстово описание на това изображение
Екранна снимка на страницата за вход в Reduxi Configurator в прозорец на Chrome. Адресната лента показва 'Not secure' и 'reduxi.local'; адресната лента е отбелязана с циан рамка и увеличено копие на нея (циан рамка, текст 'Not secure reduxi.local') е показано вляво, свързано с циан линия. Фон на страницата: светлосив линеен чертеж на къща със соларни панели (зелени), стенна кутия, инвертор, кола и зарядно устройство. Горе вляво: лого 'reduxi configurator'. В центъра е кутия за вход със заглавие 'Login', избор на език (английско знаме, 'English'), поле за потребителско име и поле за парола и тъмен бутон 'Login'.
Текстово описание на това изображение
Екранна снимка на уеб интерфейса на Reduxi Configurator след влизане, светла тема. Горе вляво: лого 'reduxi configurator'. Заглавна лента: 'Home' вляво, зелен статус 'Connected' горе вдясно. Лява странична лента: разгъната секция 'Devices' със списък от записи, след това свити секции 'Manager', 'Configuration' и 'Settings'. Основна област: диаграма на енергийния поток. Къща в центъра с пръстен, стойност 24.20 kW. Иконка Grid горе вляво, 24.20 kW (червена точка на линията ѝ). Иконка Solar горе вдясно, стойност '-'. Лява иконка (батерия или устройство), 6.700 kW (зелена точка на линията ѝ). Десни иконки (батерия и устройство), стойности '-'. Иконка EV charger долу вляво, 31.00 kW. Друга иконка на устройство долу вдясно. Етикет 'Energy manager' под къщата.
5 Добавяне на батерията Victron към Reduxi
Използвайте тези стъпки, за да добавите батерията или да редактирате съществуващо устройство.
5.1 Основни настройки
Влезте локално в Reduxi Configurator на контролера (вж. точка 4) и щракнете върху + Add device.
В първата стъпка (основни настройки) изберете типа устройство и типа на батерията Victron и въведете име по ваш избор. След това натиснете Next.
5.2 Настройки на комуникацията
Въведете данните за свързване на GX устройството:
| Параметър | Стойност |
|---|---|
| Връзка | TCP/IP |
| IP | IP адрес на устройството Victron GX |
| Порт |
502 (стандартен порт на Modbus TCP) |
| Modbus адрес | Unit ID на батерията, прочетен под Available services (вижте точка 3) |
5.3 Тест на комуникацията
Щракнете върху Test communication в долната част на съветника. Той чете батерията Victron веднъж и не запазва нищо. Ако тестът е успешен, щракнете върху Done: само Done създава устройството.
Текстово описание на това изображение
Екранна снимка на долната лента с бутони на страница на Reduxi Configurator. Вляво: бутон 'Back'. Вдясно: бутон 'Test communication' (отбелязан с циан рамка) и тъмен бутон 'Done'.
Текстово описание на това изображение
Екранна снимка на страницата 'Communication channel and device configuration' в Reduxi Configurator. Connection *: TCP/IP (падащ списък). IP *: 192.168.50.243, с бутон 'Scan for IP'. Port *: 502, с бутон 'Test port'. Modbus unit ID *: 1. Бутони най-долу: Back (вляво), Test communication и Done (вдясно). Бутонът Done е отбелязан с циан рамка.
6 Проверка на показанията
6.1 Последни измервания
След като комуникацията бъде установена, проверете стойностите на батерията под Devices в Reduxi Configurator.
6.2 Включване на управлението от Reduxi
За управление от Reduxi задайте control type на устройството на AUTO под Devices в Reduxi Configurator. Само тогава командите на стратегията влияят на батерията.
За да намалите разходите за енергия с динамични цени и динамични тарифи, определете стратегия, както е описано в Стратегии за контролера Reduxi.
✓ Обобщение
Подготовка (точки 1–2): Отворете документите на Victron и подгответе GX устройството, Reduxi Controller и лаптоп.
Устройство Victron GX (точка 3): Задайте Grid metering на Inverter/Charger, включете Modbus TCP и прочетете unit ID на батерията.
Добавяне към Reduxi (точки 4–5): Влезте в уеб интерфейса на Reduxi, добавете устройството и въведете IP, порт 502 и unit ID.
Пускане в работа (точка 6): Проверете показанията и задайте control type на AUTO.
→ Често срещани проблеми
| Проблем | Решение |
|---|---|
| Тестът на комуникацията не успява | Проверете дали Modbus TCP е Enabled под Settings – Services на GX устройството. Проверете IP адреса на GX устройството, порт 502 и unit ID под Available services. |
| Страницата Modbus/TCP на GX устройството показва грешка | Страницата показва грешката и времето на последната грешка. Натиснете Clear error и изпълнете теста отново. |
| Open configurator не се отваря или остава празен | Тунелът все още не е активен. Изчакайте около 30 секунди и проверете дали контролерът е онлайн. |
Влизането с admin се отхвърля |
Паролата е променена по време на инсталацията. Попитайте инсталатора. Паролата на профила в Reduxi тук не работи. |
reduxi.local не се зарежда |
Вашето устройство не е в същата мрежа като контролера. Използвайте IP адреса или тунелната връзка. |
| Тестът на комуникацията не успява, устройството е офлайн | Проверете достъпността, IP адреса / порта / unit ID и дали протоколът е включен на устройството. |
