Как да свържете SAJ CM2 BESS с контролер Reduxi
Интегрирайте SAJ CM2 BESS с Reduxi Controller чрез Modbus TCP. Така получавате максимална гъвкавост, по-ниска цена и по-малък разход на енергия.
Текстово описание на това изображение

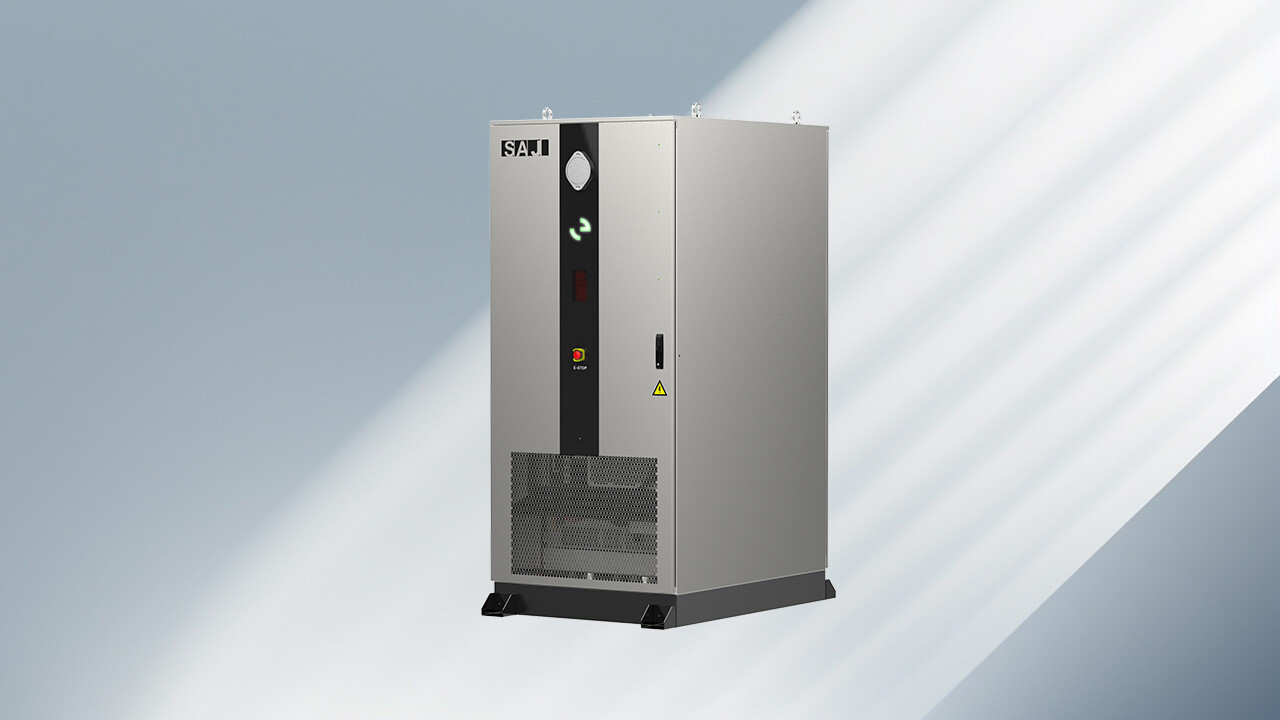

Снимка на продукта SAJ CM2 Smart C&I All-in-One BESS: висок тесен сребристосив шкаф с логото на SAJ горе вляво, черна вертикална лента на предната страна с малки зелени и червени индикаторни лампички, жълт предупредителен знак в долната дясна част на предната врата и решетка отдолу, върху тъмна основа. Фонът е синьо-сив градиент с диагонални светли ивици.
1 Подготовка
1.1 Техническа документация
- CM2 Quick Installation Guide – кратко ръководство за инсталиране на SAJ CM2
- CM2 Full Installation Manual – пълно ръководство за потребителя на SAJ CM2
- SAJ CM2 series product page – страница на продукта Smart C&I All-in-One BESS
1.2 Необходимо оборудване
- Reduxi Controller
- Батерийна система SAJ CM2 (CM2-EMS BESS)
- Ethernet кабел и локален рутер
- Лаптоп или таблет с достъп до интернет за конфигуриране на устройството в Reduxi
2 Свързване на SAJ CM2 към Reduxi Controller
2.1 Изисквания
За да комуникира CM2-EMS BESS с Reduxi Controller, са ви необходими две неща:
- Modbus TCP/IP трябва да е отворен.
- IP адресът на батерийната система SAJ CM2.
2.2 Свързване на SAJ CM2 към локалната мрежа
SAJ CM2 и Reduxi Controller трябва да са в една и съща мрежа.
- Свържете CM2 BESS към локалния рутер през Ethernet. Подробни указания има в ръководството на CM2.
- Modbus порт 502 на CM2 се отваря автоматично, когато го свържете през Ethernet.
Текстово описание на това изображение

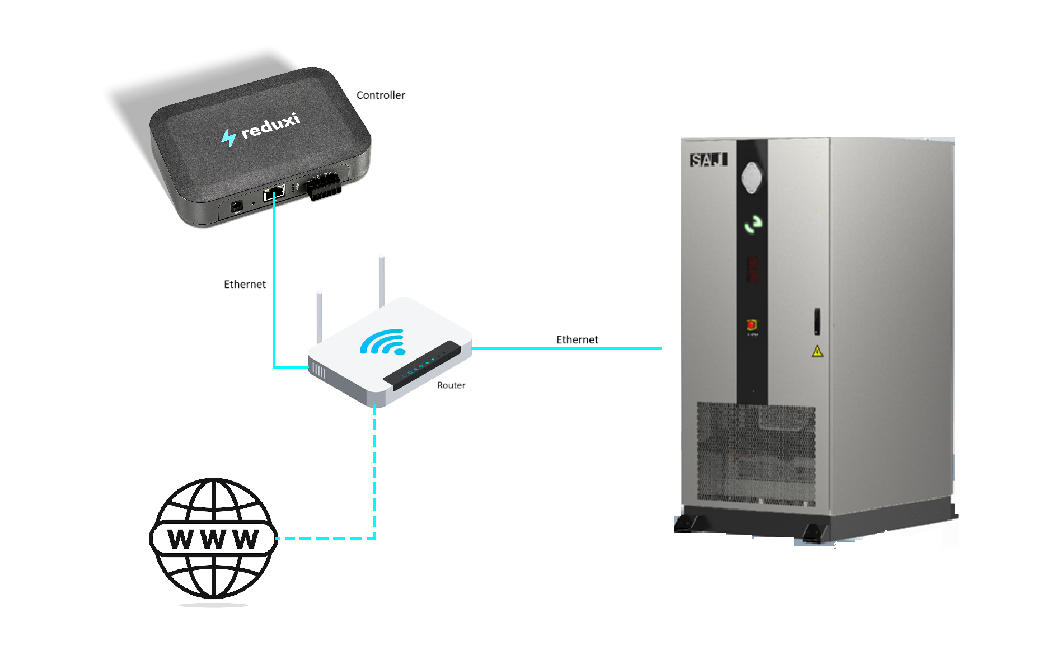

Схема на мрежовата връзка между Reduxi Controller, рутер и батериен шкаф SAJ CM2 на бял фон. Горе вляво: черен Reduxi Controller с логото на reduxi, надпис Controller. В средата: бял Wi-Fi рутер с две антени, надпис Router. Вдясно: висок сив батериен шкаф с логото на SAJ отгоре, черна предна лента и вентилационна решетка отдолу. Линии: плътна синя линия с надпис Ethernet от Controller надолу към Router; плътна синя линия с надпис Ethernet от Router към шкафа SAJ; прекъсната светлосиня линия от Router надолу към иконка на глобус с буквите WWW (интернет).
3 Вход в уеб интерфейса на Reduxi
Можете да отворите уеб интерфейса на Reduxi по два начина:
Текстово описание на това изображение
Екранна снимка на три екрана на мобилното приложение Reduxi един до друг, с циан рамки и номерирани значки от 2 до 4. Ляв екран (табло, тъмна тема): иконка за меню горе вляво, отбелязана с рамка и значка 2; лого 'reduxi'; раздели 'Real time data' (активен) и 'Statistics'; цена 5.79 € и температура 3.2 °C; диаграма на енергийния поток с къща в центъра (-1.25 kW) и иконки със стойности 69.0 W, 1.3 kW, 1.1 kW (червен кръг), -165.0 W с 97 % (червен кръг) и стойности 0.0 W долу; раздели 'Power' и 'Energy'; долна навигация: Dashboard, Diagnostics, Device control, Settings. Среден екран (странично меню): лого 'reduxi', 'Number of locations: 1233', заглавие 'Reduxi device management', записи '+ Add Reduxi location' и 'Reduxi devices' (отбелязан с рамка и значка 3), след това 'My profile' и 'About app'. Десен екран (страница на устройство): Back; картина на черен контролер Reduxi с два Ethernet порта; статус 'Connected'; карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'; карта 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' с бутон 'Activate tunnel connection' (отбелязан с рамка и значка 4); карта 'Unit details' с поле 'Unit ID'.
Текстово описание на това изображение
Екранна снимка, съставена от две части една до друга. Лява част: екран на мобилното приложение Reduxi на тъмен фон. Горе: бутон Back; картина на черен контролер Reduxi с два Ethernet порта и клемен блок; статус 'Connected' с иконка на Wi-Fi. Карта 'Update available': 'New update is available for your Reduxi device.' с бутон 'Download and install update'. Карта 'Connect to configurator' с иконка на ключ: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' и бутон 'Open configurator', отбелязан с циан рамка и номерирана значка 5. Отдолу: карта 'Unit details' с поле 'Unit ID' (стойността не се вижда). Дясна част: Reduxi Configurator, отворен в браузър, отбелязан с циан рамка и номерирана значка 6. Заглавна лента: стрелка за назад, 'Tunnel connection', иконка за презареждане. Лява странична лента с иконки (мълния, чип, светкавица, стълбовидна диаграма, зъбно колело). Страница 'Home' със зелена иконка на връзка. Зелено съобщение: 'New patch available. Click here to apply.' със затварящо X. Час 09:12:56. Диаграма на енергийния поток с къща в центъра (1.700 kW) и иконки за мрежа (0.000 kW), слънце (1.700 kW), батерия (зелена, 0.000 kW и 0.800 kW), устройство вляво (0.900 kW), електрически автомобил и зарядно устройство или друго устройство долу. Етикет 'Energy manager' най-долу.
http://reduxi.local. IP адреса на контролера ще намерите в списъка с устройства на рутера или в приложението Reduxi под Reduxi devices.admin · Парола: admin (фабрична настройка)Текстово описание на това изображение
Екранна снимка на страницата за вход в Reduxi Configurator в прозорец на Chrome. Адресната лента показва 'Not secure' и 'reduxi.local'; адресната лента е отбелязана с циан рамка и увеличено копие на нея (циан рамка, текст 'Not secure reduxi.local') е показано вляво, свързано с циан линия. Фон на страницата: светлосив линеен чертеж на къща със соларни панели (зелени), стенна кутия, инвертор, кола и зарядно устройство. Горе вляво: лого 'reduxi configurator'. В центъра е кутия за вход със заглавие 'Login', избор на език (английско знаме, 'English'), поле за потребителско име и поле за парола и тъмен бутон 'Login'.
Текстово описание на това изображение
Екранна снимка на уеб интерфейса на Reduxi Configurator след влизане, светла тема. Горе вляво: лого 'reduxi configurator'. Заглавна лента: 'Home' вляво, зелен статус 'Connected' горе вдясно. Лява странична лента: разгъната секция 'Devices' със списък от записи, след това свити секции 'Manager', 'Configuration' и 'Settings'. Основна област: диаграма на енергийния поток. Къща в центъра с пръстен, стойност 24.20 kW. Иконка Grid горе вляво, 24.20 kW (червена точка на линията ѝ). Иконка Solar горе вдясно, стойност '-'. Лява иконка (батерия или устройство), 6.700 kW (зелена точка на линията ѝ). Десни иконки (батерия и устройство), стойности '-'. Иконка EV charger долу вляво, 31.00 kW. Друга иконка на устройство долу вдясно. Етикет 'Energy manager' под къщата.
4 Добавяне на SAJ CM2 в Reduxi
Следвайте тези стъпки, за да добавите нов SAJ CM2 или да редактирате съществуващ.
4.1 Основни настройки
Влезте локално в Reduxi Configurator на контролера (вижте точка 3) и щракнете върху + Add device.
Текстово описание на това изображение
Екранна снимка на лявата странична лента на Reduxi Configurator. Горе: лого на reduxi с текст CONFIGURATOR. Свити секции: Devices (икона плюс) и Strategies (икона плюс). Отдолу два бутона един до друг: Add device (икона плюс, отбелязан със синя рамка за открояване) и Add strategy (икона плюс). Под тях два записа: Settings и Profile. Областта отдясно на страничната лента е празна и бяла.
В първата стъпка (основни настройки) изберете основните параметри на устройството:
- Device type:
Hybrid Inverter - Type:
SAJ CM2 - Name: име според модела
Текстово описание на това изображение

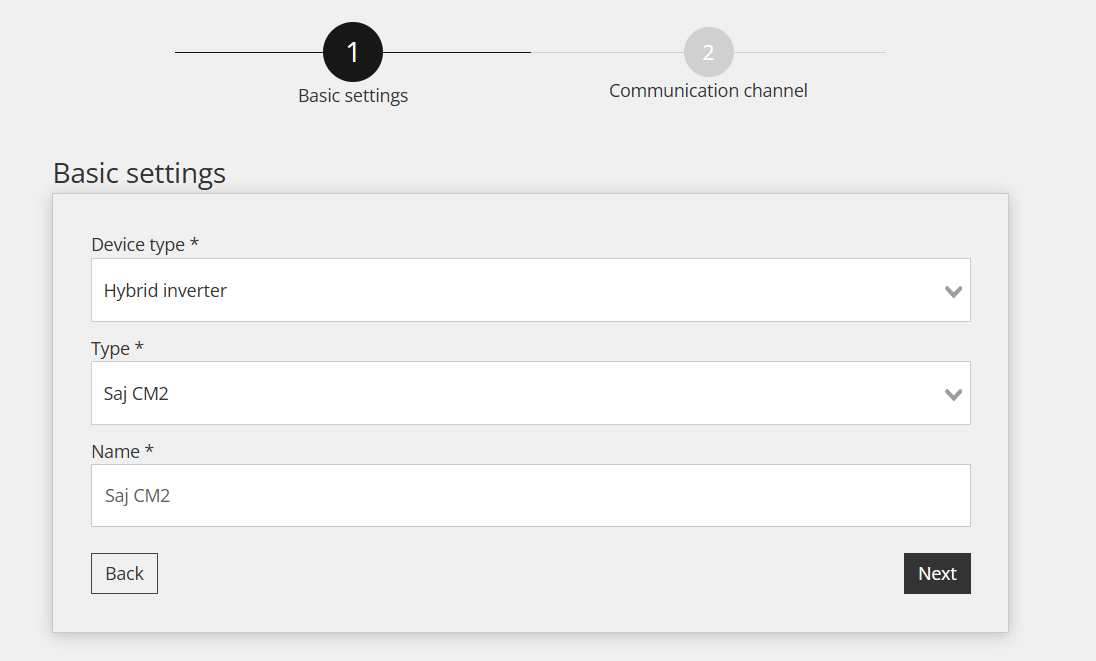

Екранна снимка на помощника за устройства в Reduxi Configurator, стъпка 1 Basic settings. Индикатор на стъпките: 1 Basic settings (активна), 2 Communication channel (в сиво). Заглавие: Basic settings. Полета: Device type *: Hybrid inverter; Type *: Saj CM2; Name *: Saj CM2. Бутони: Back, Next.
4.2 Настройки на комуникацията
Въведете Modbus ID и IP адреса, които сте получили от системата SAJ CM2.
Текстово описание на това изображение

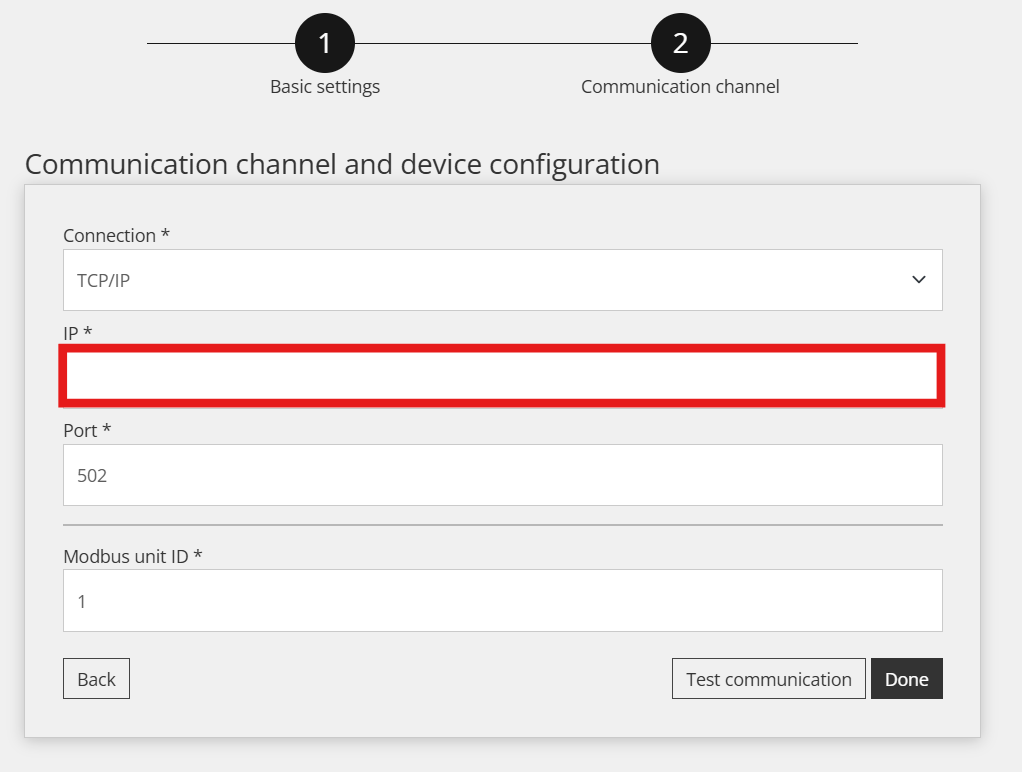

Екранна снимка на помощника за устройства в Reduxi Configurator, стъпка 2 Communication channel. Индикатор на стъпките: 1 Basic settings, 2 Communication channel (активна). Заглавие: Communication channel and device configuration. Полета: Connection *: TCP/IP; IP *: празно, очертано с червена рамка; Port *: 502; Modbus unit ID *: 1. Бутони: Back, Test communication, Done.
4.3 Тест на комуникацията
Щракнете върху Test communication в долната част на помощника. Тестът прочита SAJ CM2 веднъж и не записва нищо. Ако тестът е успешен, щракнете върху Done: устройството се създава едва с Done.
Текстово описание на това изображение
Екранна снимка на долната лента с бутони на страница на Reduxi Configurator. Вляво: бутон 'Back'. Вдясно: бутон 'Test communication' (отбелязан с циан рамка) и тъмен бутон 'Done'.
Текстово описание на това изображение
Екранна снимка на страницата 'Communication channel and device configuration' в Reduxi Configurator. Connection *: TCP/IP (падащ списък). IP *: 192.168.50.243, с бутон 'Scan for IP'. Port *: 502, с бутон 'Test port'. Modbus unit ID *: 1. Бутони най-долу: Back (вляво), Test communication и Done (вдясно). Бутонът Done е отбелязан с циан рамка.
Ако тестът е неуспешен, проверете дали сте въвели правилните Modbus ID и IP адрес. Ако проблемът не се реши, свържете се с екипа за поддръжка на Reduxi.
5 Проверка на показанията
5.1 Последни измервания
След като връзката е установена, проверете стойностите в Devices – SAJ CM2 в Reduxi Configurator като допълнителен тест.
Текстово описание на това изображение

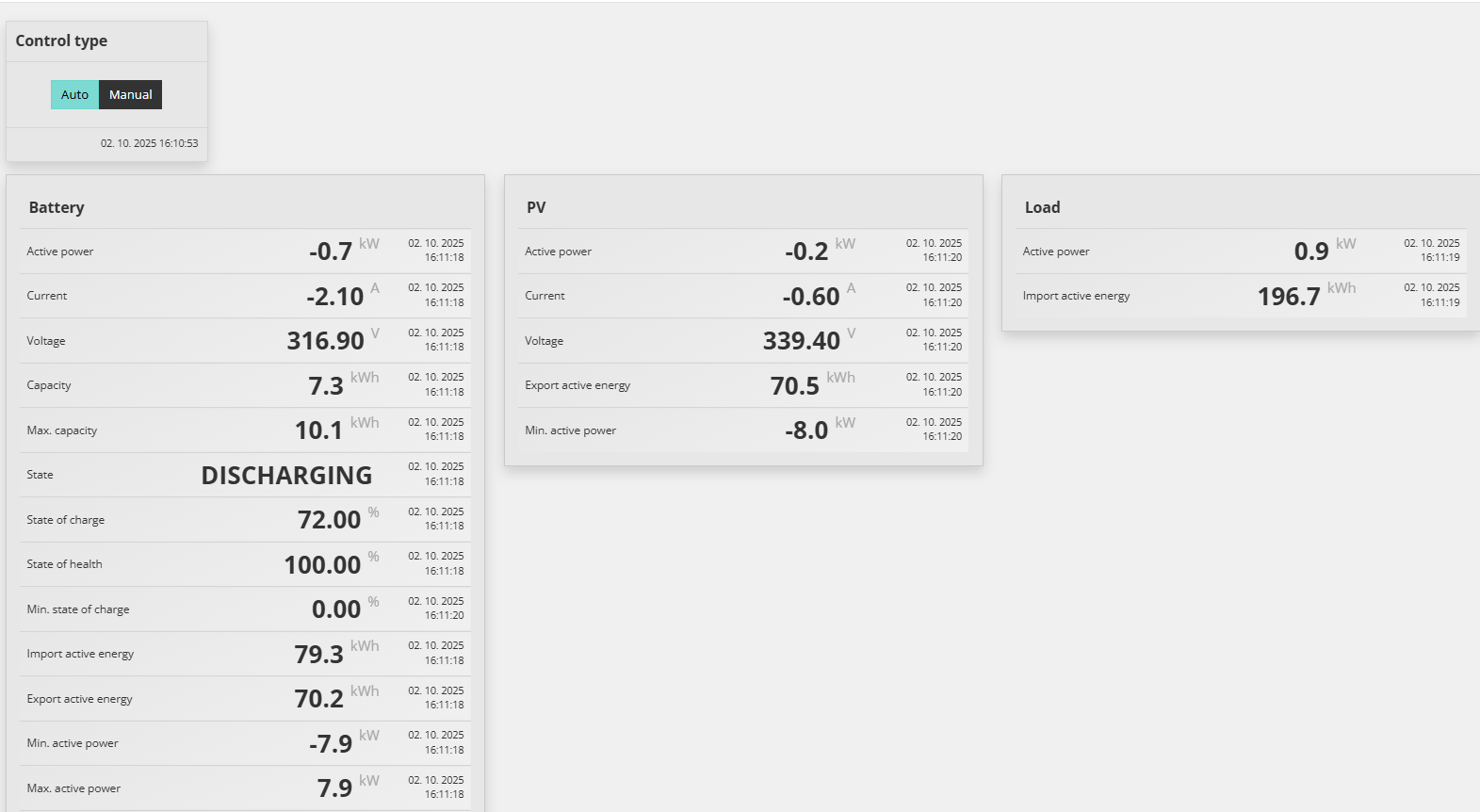

Екранна снимка на изгледа Last measurements на SAJ CM2 в Reduxi Configurator (заглавната част на страницата и лявото меню не са включени в изображението). Карта Control type: превключвател Auto (маркиран в зелено) и Manual; време 02. 10. 2025 16:10:53. Карта Battery: Active power: -0.7 kW; Current: -2.10 A; Voltage: 316.90 V; Capacity: 7.3 kWh; Max. capacity: 10.1 kWh; State: DISCHARGING; State of charge: 72.00 %; State of health: 100.00 %; Min. state of charge: 0.00 %; Import active energy: 79.3 kWh; Export active energy: 70.2 kWh; Min. active power: -7.9 kW; Max. active power: 7.9 kW. Карта PV: Active power: -0.2 kW; Current: -0.60 A; Voltage: 339.40 V; Export active energy: 70.5 kWh; Min. active power: -8.0 kW. Карта Load: Active power: 0.9 kW; Import active energy: 196.7 kWh. Времената са 02. 10. 2025, между 16:11:18 и 16:11:20.
5.2 Включване на управлението от Reduxi
За разширено управление на батерията включете устройството в стратегията на Reduxi. Под Devices – SAJ CM2 в Reduxi Configurator задайте control type на AUTO. Само тогава командите на стратегията влияят на батерията.
За да постигнете максимална гъвкавост и намаляване на разходите за енергия с динамични цени и динамични тарифи, определете стратегия, както е описано в Стратегии за Reduxi controller.
След като добавите устройството, можете да го наблюдавате и управлявате и в приложението Reduxi.
✓ Обобщение
Подготовка (точки 1–2): Използвайте ръководствата на SAJ CM2. Свържете CM2 към локалния рутер с Ethernet, в същата мрежа като Reduxi Controller.
SAJ CM2 (точка 2): Modbus TCP/IP трябва да е отворен. Портът 502 се отваря автоматично. Запишете IP адреса и Modbus ID.
Добавяне в Reduxi (точки 3–4): Влезте в уеб интерфейса на Reduxi. Добавете устройството, въведете Modbus ID и IP адреса и стартирайте Test communication.
Пускане в работа (точка 5): Проверете последните измервания. Задайте control type на AUTO и определете стратегия.
→ Често срещани проблеми
| Проблем | Решение |
|---|---|
| Тестът на комуникацията не успява | Проверете Modbus ID и IP адреса. Проверете дали SAJ CM2 и Reduxi Controller са в една и съща мрежа. Проверете дали Modbus TCP/IP е отворен. |
| Open configurator не се отваря или остава празен | Тунелът все още не е активен. Изчакайте около 30 секунди и проверете дали контролерът е онлайн. |
Влизането с admin се отхвърля |
Паролата е променена по време на инсталацията. Попитайте инсталатора. Паролата на профила в Reduxi тук не работи. |
reduxi.local не се зарежда |
Вашето устройство не е в същата мрежа като контролера. Използвайте IP адреса или тунелната връзка. |
| Тестът на комуникацията не успява, устройството е офлайн | Проверете достъпността, IP адреса / порта / unit ID и дали протоколът е включен на устройството. |
