⚡ Reduxi Controller · База знания

Монтаж и настройка на общи производствени инсталации (GEA) и енергийни общности за възобновяема енергия (EEG)

Пълно ръководство в една статия: основи на споделения хардуер, след това отделно настройката за EEG (точка 6, MQTT) и за GEA (точка 7, локално през Wi‑Fi/RTU).

⚠️ Необходим е лицензиран електротехник

👥 Аудитория: партньори по монтажа и техници

📋 В тази статия

Цел и основен принцип на монтажа
Участници с производствена инсталация или батерийна система
Участници с чисто потребление на енергия
- Свързване към смарт електромера / електромера
- Захранване на P1 Ultra
Достъп до приложението и облака
Преглед на настройката на системата
Настройка на EEG (свързване на P1 Ultra през MQTT)
Настройка на GEA (свързване на P1 Ultra локално през Wi‑Fi/RTU)
Обобщение
Често срещани проблеми
Свързани статии

1 Цел и основен принцип на монтажа

За да може една обща производствена инсталация (GEA) или енергийна общност за възобновяема енергия (EEG) да се управлява в реално време, всички съответни производители и потребители трябва да са оборудвани с подходящите компоненти на Reduxi.

⚠️

Планирайте лицензиран електротехник навреме Всички работи в или по електромерното табло (монтаж на контролера и P1 Ultra, свързване към електромера и захранването) могат да се извършват само от оторизиран електротехник в съответствие с местните разпоредби. Електротехникът трябва да е заложен в графика отрано — а не уреждан едва в деня на монтажа.

⚠️

Поискайте данните за достъп навреме (за EEG) MQTT връзката (EEG, вижте ⁠Точка 6⁠) изисква потребителско име и парола за MQTT брокера на Reduxi. Те могат да се поискат от поддръжката на Reduxi — в идеалния случай преди да започне монтажът, за да са подръка при настройката на място.

🧰

Необходими инструменти и материали Подгответе преди да започнете:

Устройства P1 Ultra — по едно на точка на измерване
Reduxi Controller (за участниците производители)
Отвертка за монтаж в електромерното табло
Електрически контакт близо до електромерното табло (за AC захранването на P1 Ultra)
В зависимост от типа връзка: LAN/RS485 кабел или данните за локалната Wi‑Fi мрежа
Лаптоп или таблет с достъп до интернет (за достъп до Reduxi Configurator)
Достъп до Reduxi Configurator или Reduxi Cloud

ℹ️

Два типа участници В рамките на GEA или EEG основно се разграничават участници с управляемо производство или съхранение и участници с чисто потребление на енергия. Необходимият хардуер зависи от това към коя група принадлежи участникът.

Няма ограничение за броя на участващите производители или потребители. Важно е само необходимите измервания да могат да се улавят в съответните точки на измерване и да се предават на системата на Reduxi.

🔀

EEG и GEA: един и същ хардуер, различна свързаност Точки 2–5 важат непроменени и за двете настройки. Въпреки това начинът, по който устройствата P1 Ultra след това комуникират помежду си и с контролера, се различава фундаментално. Вече сте запознати с основите? Продължете към:

Точка 6 — Настройка за EEG (MQTT)
Точка 7 — Настройка за GEA (локално през Wi‑Fi/RTU)

2 Участници с производствена инсталация или батерийна система

За участници с управляемо производство или съхранение се монтира Reduxi Controller. Това включва, наред с другото:

Соларни (PV) системи
Батерийни системи
Други управляеми производители на енергия
Комбинации от PV система и батерийна система

Контролерът се монтира там, където съответната производствена инсталация или система за съхранение може технически да бъде свързана и управлявана. Той отговаря за комуникацията със съществуващите устройства и позволява управление на произведената или съхранената енергия.

Препоръчително

Вариант за DIN шина

Монтира се директно в електромерното табло — икономисва място и не се нуждае от отделен корпус.

Текстово описание на това изображение

Снимка на малко бяло и светлосиво устройство в корпус за DIN шина на бял фон, с лого, отпечатано на предния панел, два RJ45 мрежови порта, малък бутон или слот и зелен винтов клемен блок от дясната страна. Няма друг четим текст.

Самостоятелен вариант

Свободностоящ монтаж извън електромерното табло, напр. когато вътре няма място.

Текстово описание на това изображение

Снимка на малко тъмносиво плоско устройство в кутия, гледано под ъгъл, с два RJ45 мрежови порта един до друг на предната страна, на бял фон. Няма четим текст или етикети.

Няколко производители в същата GEA/EEG

Ако в една общност има няколко производители, всеки производител получава собствен Reduxi Controller. Пример:

Участник	Инсталация	Необходими контролери
Производител 1	PV система	1× Reduxi Controller
Производител 2	PV система + батерийна система	1× Reduxi Controller
Допълнителни производители	същият принцип	по 1× Reduxi Controller

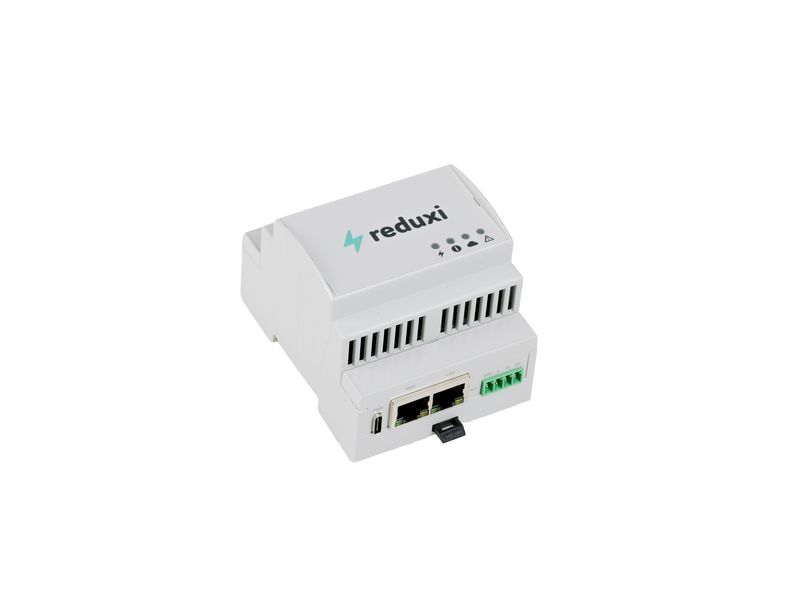

Снимка на светлосив контролер Reduxi за DIN шина с два RJ45 порта и зелен клемен блок

Текстово описание на това изображение

Снимка на контролер Reduxi в светлосив корпус за DIN шина на бял фон, гледан отгоре под ъгъл. Отгоре е отпечатано логото reduxi и четири малки LED индикатора за състояние със символи (мълния, кръг, облак, предупредителен триъгълник). Предната страна има вентилационни отвори, малък порт тип USB-C вляво, два RJ45 мрежови порта един до друг, малък черен щепсел или карта, стърчаща под портовете, и зелен 4-пинов винтов клемен блок вдясно.

Reduxi Controller — вариант за DIN шина (монтиран в електромерното табло)

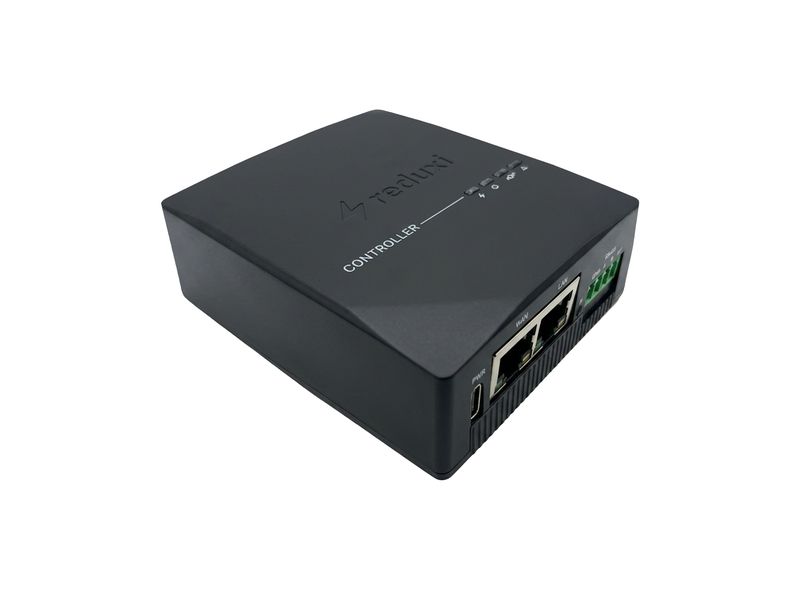

Снимка на тъмносивия самостоятелен Reduxi Controller с два RJ45 порта и зелен клемен блок

Текстово описание на това изображение

Снимка на самостоятелния вариант на Reduxi Controller на бял фон: плоска тъмносива кутия, гледана отгоре под ъгъл. Отгоре е отпечатано логото reduxi и думата "CONTROLLER", с четири малки LED индикатора за състояние. Предният ръб има малък порт тип USB-C вляво, два RJ45 мрежови порта един до друг и зелен винтов клемен блок вдясно.

Reduxi Controller — самостоятелен вариант (свободностоящ монтаж)

Подробно ръководство за монтаж стъпка по стъпка ще намерите в свързаната статия:

⚙️ Reduxi Controller — първоначална настройка

3 Участници с чисто потребление на енергия

За домакинства или участници без собствена управляема производствена инсталация Reduxi Controller по принцип не е необходим. P1 Ultra е достатъчен за отчитане на текущото потребление.

✅

EVSE, нагревателни пръчки и подобни също се броят за чисти потребители В рамките на EEG могат да се свързват и зарядни станции (EVSE), нагревателни пръчки или подобни товари. И те не се нуждаят непременно от собствен Reduxi Controller, тъй като потреблението им се отчита през P1 Ultra — контролер е нужен само ако този товар трябва да се управлява активно.

Стандартен

P1 Ultra Plus

Свързва се през Wi‑Fi. Първи избор, когато на място има Wi‑Fi.

Текстово описание на това изображение

Снимка на малко черно устройство с една изправена антена горе вляво и отвори на предната страна, на бял фон. Няма четим текст или етикети.

P1 Ultra Pro

Предлага и опция със SIM карта — за обекти без Wi‑Fi или когато Wi‑Fi връзката умишлено се избягва.

Текстово описание на това изображение

Снимка на малко черно устройство с две изправени антени горе вляво и отвори на предната страна, на бял фон. Няма четим текст или етикети.

Свързване към смарт електромера / електромера

Всеки чист потребител трябва да може да отчита текущото си потребление на енергия на съответния смарт електромер или електромер. За целта P1 Ultra се свързва директно към електромера. В зависимост от модела на електромера връзката се осъществява през:

P1 порт — директен цифров интерфейс на електромера
Инфрачервен интерфейс (IR) — оптично отчитане, когато няма наличен P1 порт

P1 Ultra чете текущите измервания на електромера и ги предоставя на системата на Reduxi / Reduxi Cloud за изчисляване и управление в реално време.

Преглед на всички поддържани модели електромери ще намерите в свързаната статия:

📖 Съвместими електромери и смарт електромери

✅

Електромерът не е съвместим веднага? Ако съществуващият електромер не е съвместим с Reduxi от самото начало, той ще бъде интегриран в системата на Reduxi безплатно след проверка на осъществимостта.

⚠️

В отделни случаи е възможна смяна на електромера В редки случаи проверката може да установи, че съществуващият електромер не може да бъде интегриран и първо трябва да бъде сменен. Това трябва да се изясни възможно най-рано в процеса на монтаж, за да се избегнат забавяния.

Захранване на P1 Ultra

⚠️

Винаги е необходимо отделно захранване P1 Ultra винаги се нуждае от собствено захранване — независимо от използвания смарт електромер или модел електромер.

В зависимост от ситуацията на монтаж са налични следните възможности:

AC адаптер в стенен контакт — най-разпространената възможност; трябва да се предвиди електрически контакт близо до електромерното табло.
През RS485 — при локално свързване P1 Ultra може да се захранва директно през RS485 връзката.
През USB-C адаптер към 2 пина (+/-) — за свързване към съществуващ източник на постоянен ток.

ℹ️

Контролерът за DIN шина (DIN) се захранва сам Reduxi Controller във варианта за DIN шина има собствено DIN захранване и затова не се нуждае от допълнителен източник на захранване.

Преди монтажа проверете следното:

Какъв електромер е монтиран?
Съвместим ли е електромерът с Reduxi? (ако не: безплатна интеграция в системата на Reduxi след проверка — в отделни случаи е необходима смяна на електромера)
Използва ли се P1 порт или инфрачервен интерфейс?
Коя от трите възможности за захранване е най-практична на място?

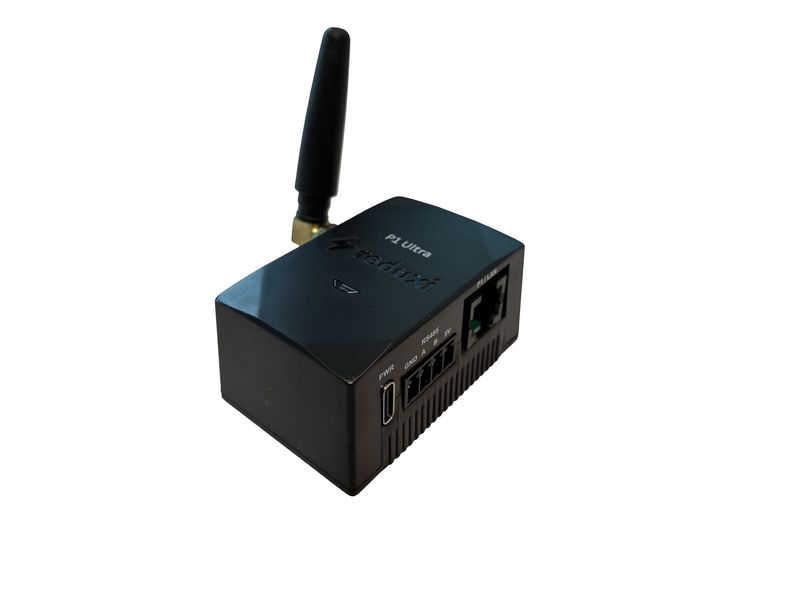

Снимка на P1 Ultra: порт PWR, RS485 клеми GND A B 5V, порт P1/LAN RJ45, антена

Текстово описание на това изображение

Снимка на P1 Ultra на бял фон: малко черно правоъгълно устройство с черна пръчковидна антена на златист конектор горе вляво. Отгоре е отпечатано "P1 Ultra" с логото reduxi. Предната страна има, отляво надясно: малък порт с етикет "PWR" (плосък конектор), 4-пинов винтов клемен блок с етикет "RS485" с етикети на пиновете "GND", "A", "B", "5V" и RJ45 мрежов порт с етикет "P1/LAN" със зелен LED индикатор под него.

P1 Ultra Plus — свързва се през Wi‑Fi

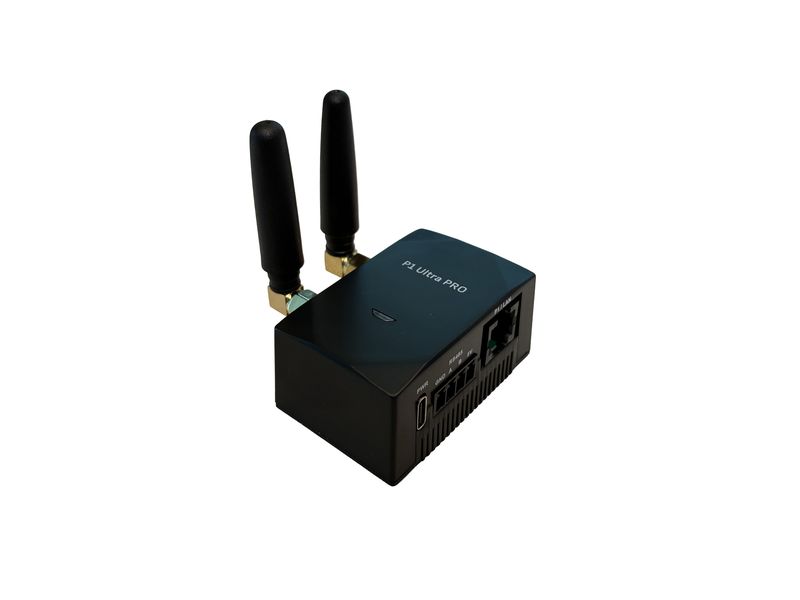

Снимка на P1 Ultra PRO с две антени, порт PWR, клемен блок RS485 и порт RJ45

Текстово описание на това изображение

Снимка на P1 Ultra PRO на бял фон: малко черно правоъгълно устройство с две черни пръчковидни антени на златисти конектори горе вляво. Отгоре е отпечатано "P1 Ultra PRO". Предната страна има, отляво надясно: плосък конекторен порт с етикет "PWR", 4-пинов винтов клемен блок с етикет "RS485" с малки етикети на пиновете (GND, A, B) и RJ45 мрежов порт с малък етикет над него и зелен LED индикатор под него.

P1 Ultra Pro — Wi‑Fi плюс опция със SIM карта

Подробно ръководство за свързването и състоянието на LED индикаторите ще намерите в свързаната статия:

🔌 P1 Ultra Plus/Pro — свързване и състояние на LED индикаторите

4 Достъп до приложението и облака

Всички потребители на Reduxi могат да изтеглят приложението Reduxi на смартфона си, да създадат профил и да го използват, за да виждат собственото си потребление или производство. В приложението — както и на компютър — се прави визуална разлика между електроенергия, която идва от EEG или от общата производствена инсталация, и електроенергия, изтеглена директно от публичната мрежа.

Ниво на достъп	Who	Видими данни
Достъп на агрегатор	Оторизирани органи / администратори на EEG	Всички участници в EEG — потребление и производство общо, както и по отделни участници
Достъп на участник	Отделни участници (домакинства, производители)	Само собствените им компоненти плюс съответна допълнителна информация, като изтегляне от мрежата и изтегляне от EEG

Така оторизираните органи на EEG получават достъп на агрегатор до Reduxi Cloud с изглед към всички участници, докато отделните участници виждат само собствените си компоненти и допълнителната информация, която ги засяга.

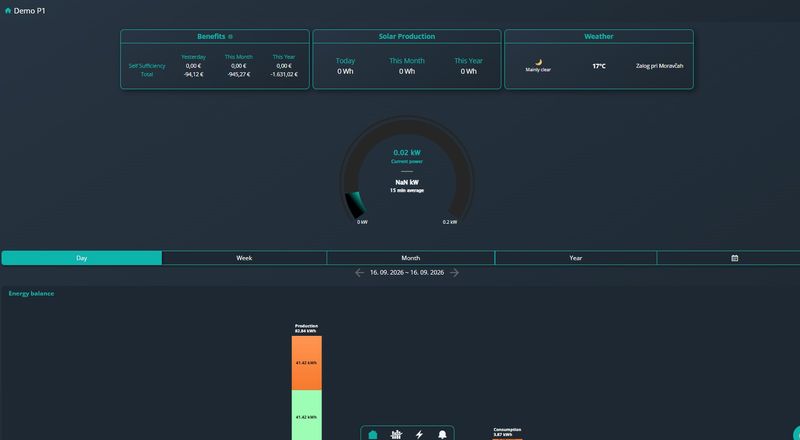

Изглед на участник в Reduxi Cloud, Demo P1: ползи, соларно производство, времето, измервателен уред за текуща мощност, енергиен баланс

Достъп на участник — виждат се само собствените компоненти на участника и допълнителната информация

Текстово описание на това изображение

Екранна снимка на уеб приложението Reduxi Cloud в тъмна тема, изглед на участник, име на локацията "Demo P1" горе вляво (не се вижда странична лента). Горни карти: "Benefits" с редове Self Sufficiency и Total, колони Yesterday, This Month, This Year (Self Sufficiency: 0,00 €, 0,00 €, 0,00 €; Total: -94,12 €, -945,27 €, -1.631,02 €); "Solar Production" (Today 0 Wh, This Month 0 Wh, This Year 0 Wh); "Weather" (17°C, Zalog pri Moravčah, Mainly clear). Отдолу: полукръгъл измервателен уред, показващ "0.02 kW Current power" и "NaN kW 15 min average", скала от 0 kW до 0.2 kW. Бутони за период: Day (избран), Week, Month, Year и иконка на календар; диапазон от дати "16. 09. 2026 - 16. 09. 2026" със стрелки. Секция "Energy balance" с колона "Production" (около 82.84 kWh, разделена на две части от около 41.42 kWh всяка, оранжева и зелена) и втора малка колона "Consumption" (около 5.87 kWh, частично отрязана). Вижда се долна лента с четири иконки. Изображението е отрязано най-долу.

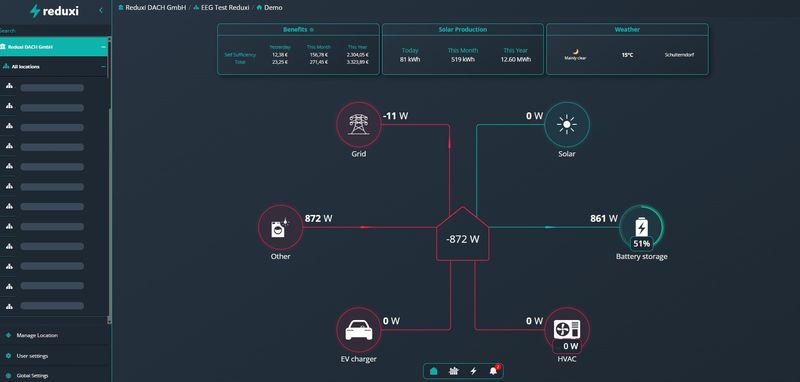

Изглед на агрегатор в Reduxi Cloud: EEG Test Reduxi demo, списък с локации, енергиен поток с мрежа, слънце, батерия 51%

Достъп на агрегатор — преглед на всички участници в EEG (имената в списъка са заличени)

Текстово описание на това изображение

Екранна снимка на уеб приложението Reduxi Cloud в тъмна тема, изглед на агрегатор. Навигационна пътека горе: Reduxi DACH GmbH / EEG Test Reduxi / Demo. Лява странична лента: поле за търсене, избран запис "Reduxi DACH GmbH" (тюркоазен), "All locations", списък от около 12 реда с локации с имена, а най-долу "Manage Location", "User settings", "Global Settings". Горни обобщаващи карти: "Benefits" (Self-Sufficiency и Total, колони Yesterday, This Month, This Year; стойности 12,38 €, 156,78 €, 2.304,05 € и 23,25 €, 271,45 €, 3.323,89 €), "Solar Production" (Today 81 kWh, This Month 519 kWh, This Year 12.60 MWh), "Weather" (15°C, Schutterndorf, partly clear). Диаграма на енергийния поток: Grid -11 W, Solar 0 W, Other 872 W, централна иконка на къща -872 W, Battery storage 861 W с 51%, EV charger 0 W, HVAC 0 W (0 W под него). Долна лента с четири иконки, последната с червена точка за известие.

5 Преглед на настройката на системата

Роля	Необходим хардуер	Бележка
Производител (PV, съхранение, PV + съхранение, други управляеми производители)	1× Reduxi Controller на инсталация	За DIN шина в електромерното табло или самостоятелен
Няколко производители в същата общност	1× Reduxi Controller на производител	расте според нуждите
Чист потребител (без собствено производство)	1× P1 Ultra Plus (или Pro, ако няма Wi‑Fi)	не е нужен контролер
Всяка съответна точка на измерване	1× P1 Ultra Plus/Pro при смарт електромера	основа за събиране на данни в реално време

Текущите измервания на всички участници заедно образуват основата за управление в реално време на съвместно произведената енергия. От тук нататък останалата част от настройката се различава според конфигурацията — вижте Точка 6⁠ (EEG) или Точка 7⁠ (GEA).

6 Настройка на EEG (свързване на P1 Ultra през MQTT)

⚠️

Бележка: необходим е лицензиран електротехник Работи в електромерното табло могат да се извършват само от оторизиран електротехник (вижте ⁠Точка 1⁠).

Архитектура

В енергийна общност за възобновяема енергия (EEG) участниците често са разпръснати на няколко точки на измерване или обекта. За да могат всички измервания да се събират централно, всеки P1 Ultra комуникира през MQTT както с Reduxi Cloud, така и с главния контролер на общността. Главният контролер се грижи за управлението в реално време за всички участници, а облакът осигурява съхранение на данни, присвояване и достъп през приложение/уеб.

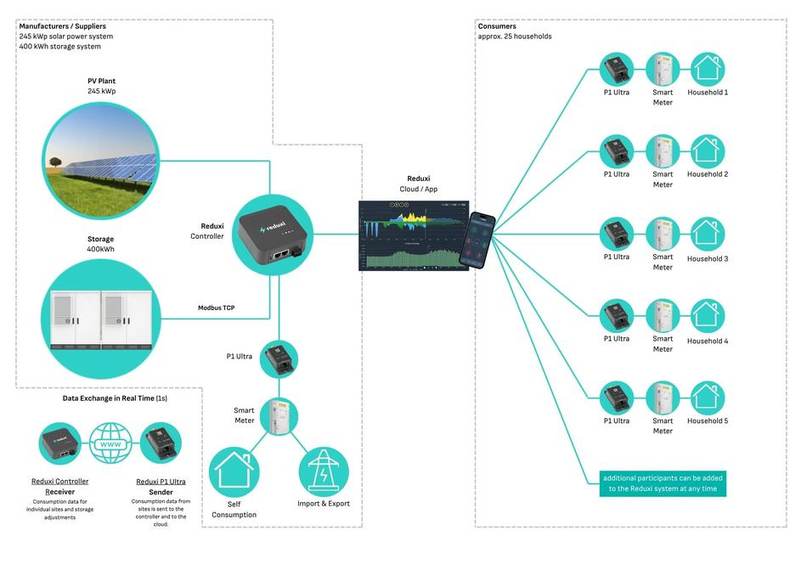

Диаграма: пример за EEG с 245 kWp PV, 400 kWh съхранение, Reduxi Controller и 25 домакинства с P1 Ultra

Текстово описание на това изображение

Диаграма на примерна инсталация на EEG: главен обект с PV система и съхранение, захранващ около 25 домакинства. Ляво прекъснато поле "Manufacturers / Suppliers" с текст "245 kWp solar power system, 400 kWh storage system". Вътре: "PV Plant 245 kWp" (снимка на соларно поле) и "Storage 400kWh" (снимка на шкафове за съхранение), и двете свързани с линии с "Reduxi Controller" (черна кутия с два мрежови порта); линията към съхранението е с етикет "Modbus TCP". Под контролера: "P1 Ultra", свързан със "Smart Meter", който се разклонява към "Self Consumption" (иконка на къща) и "Import & Export" (иконка на електрически стълб). Контролерът се свързва с "Reduxi Cloud / App" (екранна снимка на табло и телефон). Дясно прекъснато поле "Consumers, approx. 25 households": пет реда, всеки "P1 Ultra", "Smart Meter", "Household 1" до "Household 5", свързани с линии от облака/приложението. Тюркоазено поле най-долу: "additional participants can be added to the Reduxi system at any time". Долу вляво прекъснато поле "Data Exchange in Real Time (1s)": иконка на контролер Reduxi и иконка на P1 Ultra, свързани през глобус (www). Етикети: "Reduxi Controller Receiver: Consumption data for individual sites and storage adjustments" и "Reduxi P1 Ultra Sender: Consumption data from sites is sent to the controller and to the cloud".

Примерна инсталация: EEG с PV система (245 kWp) и съхранение (400 kWh) като главен обект, около 25 участници — всеки P1 Ultra комуникира с Reduxi Cloud и главния контролер през интернет

Предварителни условия

Достъп до интернет във всяка точка на измерване (Wi‑Fi или SIM връзка през P1 Ultra Pro)
Reduxi Controller вече е настроен като главен контролер на общността
Устройствата P1 Ultra вече са свързани към съответния смарт електромер (вижте ⁠Точка 3⁠)
Достъп до MQTT данните за достъп на тази EEG от Reduxi Cloud — потребителското име и паролата могат да се поискат от поддръжката на Reduxi; в идеалния случай направете това преди да започне монтажът

Подготовка на MQTT данните за достъп и на главния контролер

Данните за достъп за MQTT връзката се въвеждат директно в главния контролер през неговия уеб интерфейс (Reduxi Configurator). В лявото меню следвайте този път:

Settings

Отворете Settings в лявото главно меню.

Система

Изберете подменюто System.

Connector

Продължете в областта Connector.

MQTT v3

Отворете подраздела MQTT v3 — тук се въвеждат данните за достъп.

Текстово описание на това изображение

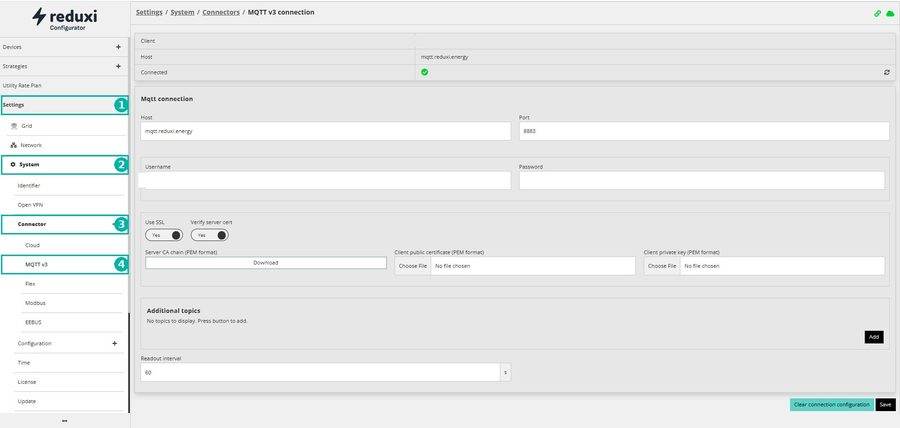

Екранна снимка на страницата "Settings / System / Connectors / MQTT v3 connection" в Reduxi Configurator, със зелена иконка на връзка и зелена иконка на облак горе вдясно. Ляво меню: Devices (+), Strategies (+), Utility Rate Plan, Settings (значка 1), Grid, Network, System (значка 2), Identifier, Open VPN, Connector (значка 3), Cloud, MQTT v3 (значка 4, избран), Flex, Modbus, EEBUS, Configuration (+), Time, License, Update. Таблица със състояние: Client: (празно); Host: mqtt.reduxi.energy; Connected: зелена отметка с иконка за опресняване. Секция "Mqtt connection": Host: mqtt.reduxi.energy; Port: 8883; Username: празно; Password: празно; Use SSL: превключвател включен (Yes); Verify server cert: превключвател включен (Yes); Server CA chain (PEM format): бутон Download; Client public certificate (PEM format): Choose File, No file chosen; Client private key (PEM format): Choose File, No file chosen. Секция "Additional topics": текст "No topics to display. Press button to add." с бутон Add. Readout interval: 60 s. Бутони най-долу: тюркоазен "Clear connection configuration" и черен Save.

Reduxi Configurator: Settings → System → Connector → MQTT v3 (данните за достъп са заличени на изображението)

Под MQTT v3 connection попълнете следните полета:

Host и Port — адрес на MQTT брокера на Reduxi (mqtt.reduxi.energy, порт 8883)
Username и Password — данните за достъп, предоставени от Reduxi за тази EEG
Use SSL и Verify server cert — задайте и двете на Yes
Readout interval — за енергийни общности (REC) се препоръчва 1 секунда (стойност по подразбиране в полето: 60 секунди)

⚠️

Необходим е сертификат на сървъра Шифрованата връзка (SSL) изисква и сертификата на сървъра (Server CA chain, формат PEM). Бутонът Download в областта Connector е умишлено в сиво на екранната снимка: той позволява само повторно изтегляне на вече качен сертификат — първоначално изтегляне по този начин не е възможно. Затова сертификатът трябва първо да бъде качен веднъж в главния контролер, преди да може да бъде изтеглен отново през този бутон.

Текущо валидният сертификат на сървъра за еднократното качване може да се изтегли оттук:

⬇ Изтегляне на сертификата на сървъра

След като данните за достъп са запазени, страницата Connector показва активната връзка с MQTT брокера: Client ID, Host и зелена отметка до Connected. Може да отнеме до около 1 минута, докато се покаже след запазването.

Състояние на MQTT в Reduxi Configurator: host mqtt.reduxi.energy, Connected със зелена отметка

Текстово описание на това изображение

Изрязана екранна снимка на Reduxi Configurator с малка таблица със заглавен ред "Client". Ред "Host": mqtt.reduxi.energy. Ред "Connected": зелен кръг с бяла отметка и иконка за опресняване в десния край на реда. Това показва, че MQTT връзката е активна.

Reduxi Configurator: състояние на Connector — връзката с MQTT брокера е установена успешно

Конфигуриране на P1 Ultra за MQTT

Освен главния контролер, всеки отделен P1 Ultra също трябва да бъде настроен за MQTT през собствения си уеб интерфейс. За целта отворете раздела Services в менюто (точка 1 на изображението).

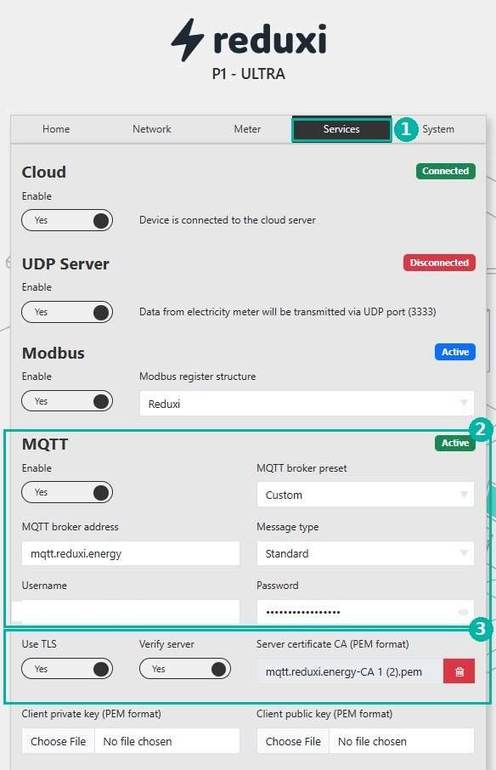

Раздел Services на P1 Ultra: MQTT активен, брокер mqtt.reduxi.energy, предварителна настройка Custom, TLS включено, CA файлът е зареден

Текстово описание на това изображение

Екранна снимка на локалния уеб интерфейс на P1 Ultra (заглавна лента: лого reduxi и "P1 - ULTRA"). Горни раздели: Home, Network, Meter, Services (избран, тюркоазена рамка, значка 1), System. Секции по ред. Cloud: зелена значка "Connected"; Enable: превключвател Yes; текст "Device is connected to the cloud server". UDP Server: червена значка "Disconnected"; Enable: превключвател Yes; текст "Data from electricity meter will be transmitted via UDP port (3333)". Modbus: синя значка "Active"; Enable: превключвател Yes; Modbus register structure: Reduxi (падащ списък). MQTT (тюркоазена рамка, значка 2): зелена значка "Active"; Enable: превключвател Yes; MQTT broker preset: Custom (падащ списък); MQTT broker address: mqtt.reduxi.energy; Message type: Standard (падащ списък); Username: празно; Password: маскирана с точки (скрита, с иконка на око). Втора тюркоазена рамка (значка 3): Use TLS: превключвател Yes; Verify server: превключвател Yes; Server certificate CA (PEM format): име на файл "mqtt.reduxi.energy-CA 1 (2).pem" с червен бутон за изтриване (кошче). Под рамката: Client private key (PEM format): Choose File, No file chosen; Client public key (PEM format): Choose File, No file chosen.

Уеб интерфейс на P1 Ultra: Services → MQTT (потребителското име е заличено на изображението)

В секцията MQTT (точка 2 на изображението) въведете същите данни за достъп като в главния контролер:

MQTT broker address — mqtt.reduxi.energy
Username и Password — данните за достъп, предоставени от Reduxi за тази EEG
Use TLS и Verify server — задайте и двете на Yes (точка 3 на изображението)
Server certificate CA (PEM format) — инсталирайте (качете) сертификата на сървъра

Това е същият сертификат на сървъра, който се използва в главния контролер — изтеглете го отново тук, ако е нужно:

⬇ Изтегляне на сертификата на сървъра

⚠️

Важно: не забравяйте да запазите След като MQTT данните са въведени и сертификатът на сървъра е инсталиран, конфигурацията на P1 Ultra трябва да се потвърди със Save — без тази стъпка промените няма да влязат в сила.

След това си запишете Unit ID на P1 Ultra в раздела System (точка 1 на изображението) — той е нужен в следващата стъпка при добавяне на устройството в главния контролер.

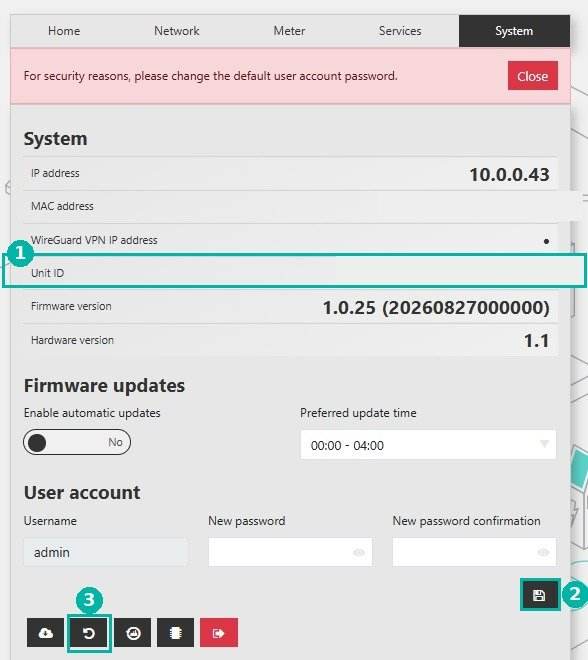

Раздел System на P1 Ultra: редът Unit ID е подчертан, фърмуер 1.0.25, бутоните за запазване и презареждане са отбелязани

Текстово описание на това изображение

Екранна снимка на локалния уеб интерфейс на P1 Ultra, избран раздел "System". Горни раздели: Home, Network, Meter, Services, System. Розов банер гласи "For security reasons, please change the default user account password." с червен бутон "Close". Секция "System": IP address: 10.0.0.43; MAC address: (празно, заличено); WireGuard VPN IP address: само точка; Unit ID: (празно, заличено; редът е подчертан с тюркоазена рамка и значка 1); Firmware version: 1.0.25 (20260827000000); Hardware version: 1.1. Секция "Firmware updates": Enable automatic updates: превключвател No; Preferred update time: 00:00 - 04:00 (падащ списък). Секция "User account": Username: admin; New password: празно поле с иконка на око; New password confirmation: празно поле с иконка на око. Бутон с иконка за запазване (дискета) е подчертан със значка 2. Долен ред от пет бутона с иконки: качване в облака, стрелка за възстановяване/презареждане (подчертана със значка 3), кръгла иконка, иконка на стек и червена иконка за изход.

Уеб интерфейс на P1 Ultra: System — запишете Unit ID, запазете и рестартирайте устройството (Unit ID и MAC адресът са заличени на изображението)

След това:

Използвайте иконката Save (точка 2 на изображението), за да запазите конфигурацията
Рестартирайте устройството с иконката Restart (точка 3 на изображението)

След рестартирането връзката може да се провери в раздела Services. Ако MQTT връзката е активна, секцията MQTT показва зелена значка Active — тогава данните се изпращат непрекъснато към MQTT сървъра. И тук може да отнеме до около 1 минута, докато се покаже след рестартирането:

Services на P1 Ultra: състояние на MQTT Active (зелена значка)

Текстово описание на това изображение

Изрязана екранна снимка на уеб интерфейса на P1 Ultra, страница Services: сив ред с етикета "MQTT" вляво и зелена значка с бял текст "Active" вдясно.

P1 Ultra: MQTT връзката е активна

Присвояване на участниците в главния контролер

Накрая всеки P1 Ultra трябва да бъде добавен като устройство в главния контролер. За целта изберете Add device в лявото меню (точка 1 на изображението).

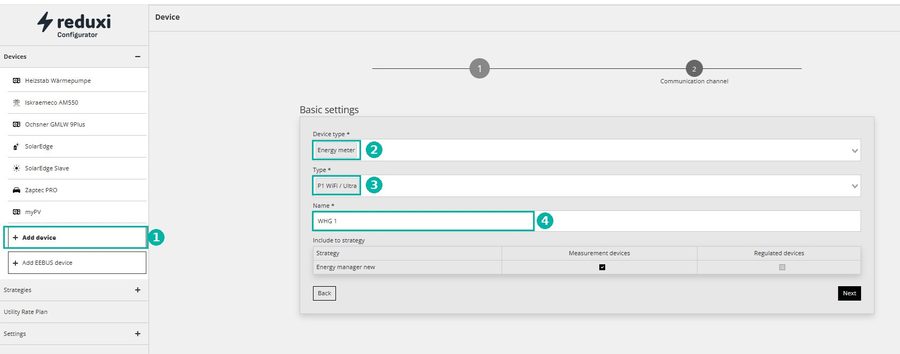

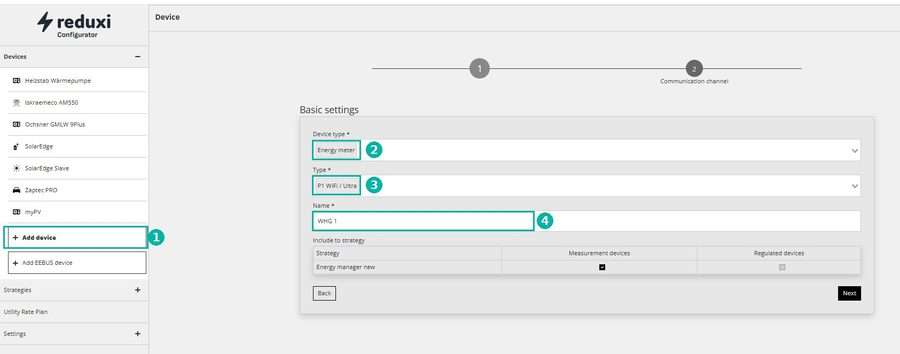

Add device, basic settings в Reduxi Configurator: type Energy meter, P1 WiFi / Ultra, име WHG 1

Текстово описание на това изображение

Екранна снимка на Reduxi Configurator, страница "Device", стъпка 1 от съветник с 2 стъпки (стъпка 2 е с етикет "Communication channel"), заглавие "Basic settings". Ляво меню под "Devices": Heizstab Wärmepumpe, Iskraemeco AM550, Ochsner GMLW 9Plus, SolarEdge, SolarEdge Slave, Zaptec PRO, myPV, след това бутонът "+ Add device" (подчертан с тюркоазена рамка и значка 1) и "+ Add EEBUS device". Отдолу: "Strategies", "Utility Rate Plan", "Settings". Полета на формуляра: Device type *: Energy meter (значка 2); Type *: P1 WiFi / Ultra (значка 3); Name *: WHG 1 (значка 4). Таблица "Include to strategy" с колони Strategy, Measurement devices, Regulated devices: ред "Energy manager new" с отметнато Measurement devices и неотметнато Regulated devices. Бутони: Back, Next.

Add device: задайте Device type, Type и Name

В стъпката Basic settings въведете следното:

Device type — Energy meter (точка 2 на изображението)
Type — P1 WiFi / Ultra (точка 3 на изображението)
Name — етикет за електромера/участника (напр. номер на единицата или име на участника) (точка 4 на изображението)

След това преминете към втората стъпка с Next:

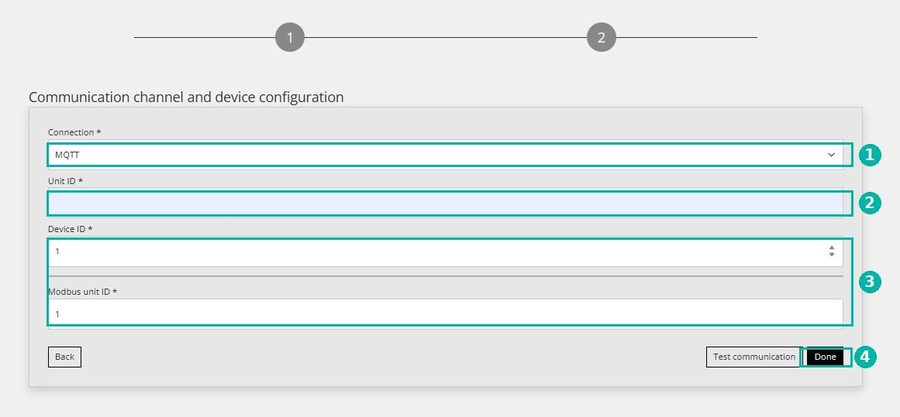

Стъпка 2 на съветника за устройства в Reduxi Configurator: Connection MQTT, празно Unit ID, Device ID 1, Modbus unit ID 1

Текстово описание на това изображение

Екранна снимка на съветника за устройства в Reduxi Configurator, стъпка 2 от 2 (два номерирани кръга горе), заглавие "Communication channel and device configuration". Полета: Connection *: MQTT (падащ списък, тюркоазена рамка, значка 1); Unit ID *: празно, светлосиньо поле (значка 2); Device ID *: 1 с брояч (значка 3); Modbus unit ID *: 1 (значка 3, една рамка около двете полета). Бутони: Back (вляво), Test communication и черен бутон Done (значка 4).

Add device: Connection MQTT, въведете Unit ID на P1 Ultra (Unit ID е заличен на изображението)

Connection — изберете MQTT (точка 1 на изображението)
Unit ID — въведете Unit ID, който сте записали по-рано на P1 Ultra (точка 2 на изображението)
Device ID & Modbus unit ID — оставете стойността по подразбиране 1 (точка 3 на изображението)

Завършете с Done (точка 4 на изображението) — участникът вече е създаден и присвоен в главния контролер.

Управление в реално време и приоритети

В главния контролер отидете на Strategy → Energy manager → раздела Included items, за да определите кои устройства се измерват и кои се управляват активно.

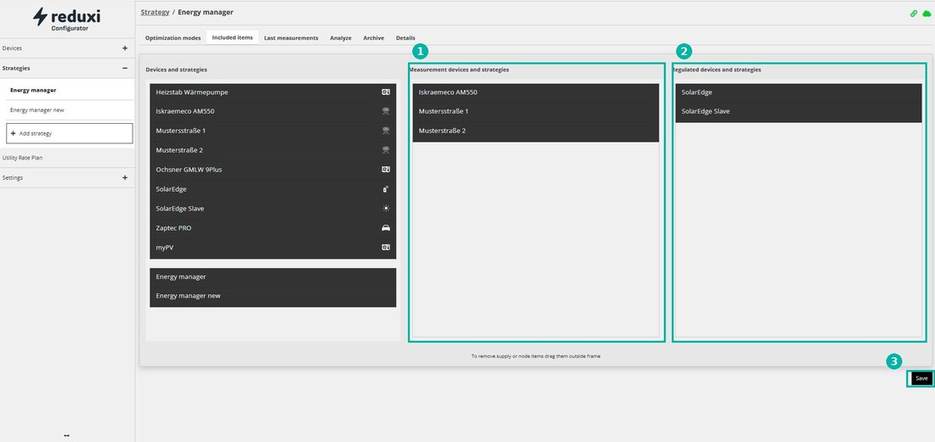

Стратегия в Reduxi Configurator, Included items: колони с измервателни и регулирани устройства

Текстово описание на това изображение

Екранна снимка на Reduxi Configurator, страница "Strategy / Energy manager", избран раздел "Included items" (други раздели: Optimization modes, Last measurements, Analyze, Archive, Details). Ляво меню: Devices (+), Strategies (-) със записи "Energy manager" (избран) и "Energy manager new", бутон "+ Add strategy", Utility Rate Plan, Settings (+). Три колони. Лява колона "Devices and strategies": Heizstab Wärmepumpe, Iskraemeco AM550, Musterstraße 1, Musterstraße 2, Ochsner GMLW 9Plus, SolarEdge, SolarEdge Slave, Zaptec PRO, myPV; под тях втора група: Energy manager, Energy manager new. Средна колона "Measurement devices and strategies" (тюркоазена рамка, значка 1): Iskraemeco AM550, Musterstraße 1, Musterstraße 2. Дясна колона "Regulated devices and strategies" (тюркоазена рамка, значка 2): SolarEdge, SolarEdge Slave. Подсказка най-долу: "To remove supply or node items drag them outside frame". Черен бутон "Save" долу вдясно (тюркоазена рамка, значка 3).

Reduxi Configurator: Strategy → Energy manager → Included items

Всички чисти електромери/измервателни устройства (напр. P1 Ultra на потребител) трябва да бъдат изброени под Measurement devices and strategies (точка 1 на изображението).
Всички устройства, които трябва да се управляват активно (напр. инвертор, зарядна станция, нагревателен елемент), трябва да бъдат изброени под Regulated devices and strategies (точка 2 на изображението).
Присвояването се извършва чрез drag & drop от левия списък Devices and strategies в желаната колона.
Промените трябва винаги да се запазват с Save (точка 3 на изображението).

Освен това в раздела Optimization modes (точка 1 на изображението, в рамките на съответната стратегия) се задават лимитът за износ/внос и стратегията за управление:

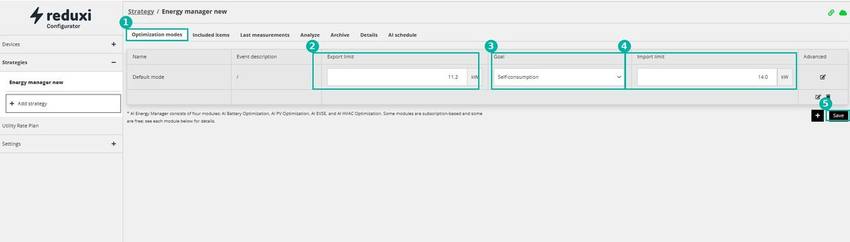

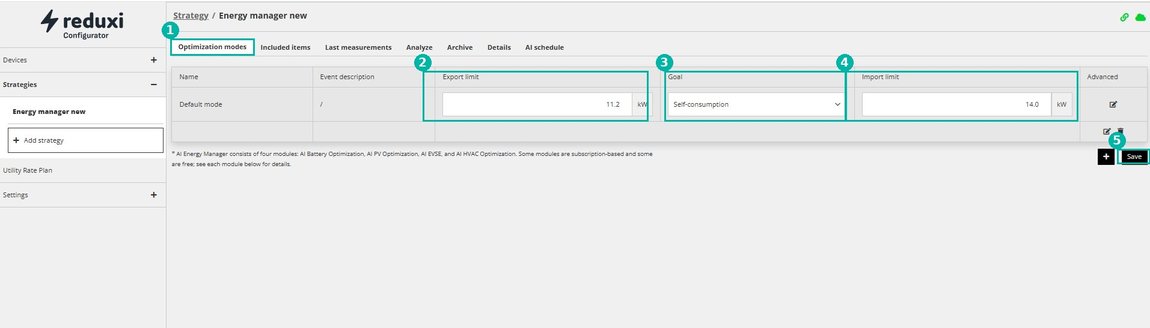

Reduxi Configurator Optimization modes: Default mode, лимит за износ 11.2 kW, самопотребление, лимит за внос 14.0 kW

Текстово описание на това изображение

Екранна снимка на Reduxi Configurator, страница "Strategy / Energy manager new", избран раздел "Optimization modes" (значка 1; други раздели: Included items, Last measurements, Analyze, Archive, Details, AI schedule). Ляво меню: Devices (+), Strategies (-) с избран "Energy manager new", "+ Add strategy", Utility Rate Plan, Settings (+). Таблица с колони Name, Event description, Export limit, Goal, Import limit, Advanced. Ред: Name: Default mode; Event description: /; Export limit: 11.2 kW (значка 2); Goal: Self-consumption (падащ списък, значка 3); Import limit: 14.0 kW (значка 4); Advanced: икона за редактиране. Втори ред под него е празен, с икони за редактиране и изтриване. Бележка под линия: "* AI Energy Manager consists of four modules: AI Battery Optimization, AI PV Optimization, AI EVSE, and AI HVAC Optimization. Some modules are subscription-based and some are free; see each module below for details." Бутони: черен "+" и черен "Save" (тюркоазена рамка, значка 5). Горе вдясно: зелена икона на връзка и зелена икона на облак.

Reduxi Configurator: Strategy → Energy manager → Optimization modes — лимит за износ/внос и цел на управлението

Export limit & Import limit — максималната мощност за подаване към мрежата или за потребление от нея за централата, в kW (точки 2 & 4 на изображението).
Goal — целта на управлението, обикновено Self-consumption при REC (точка 3 на изображението): потреблението на електроенергия на всички участници се покрива съвместно от производствената(ите) централа(и).
И тук: потвърдете въведеното с Save (точка 5 на изображението).

Функционален тест и въвеждане в експлоатация

Функционалният тест за EEG се състои по същество от проверка за правдоподобност на конфигурираните по-рано стойности:

Всички устройства P1 Ultra показват активна MQTT връзка в Services (Active), а при главния контролер връзката е отбелязана като Connected в Connector (вижте ⁠Точка 6.2⁠/⁠6.3⁠).
Ако Active или Connected не се появи, проверете още веднъж MQTT данните за достъп, настройките за TLS и сървърния сертификат както на P1 Ultra, така и на главния контролер — и се уверете, че конфигурацията е потвърдена с Save във всеки от случаите.
Всеки участник е правилно присвоен като измервателно устройство или като регулирано устройство (вижте по-горе).
Лимитът за износ/внос и целта на управлението (Self-consumption) отговарят на реалните условия на централата.
Постъпващите измервания от участниците изглеждат правдоподобни — няма очевидно грешни или липсващи стойности.

Когато всички точки са изпълнени, EEG е настроена и готова за работа.

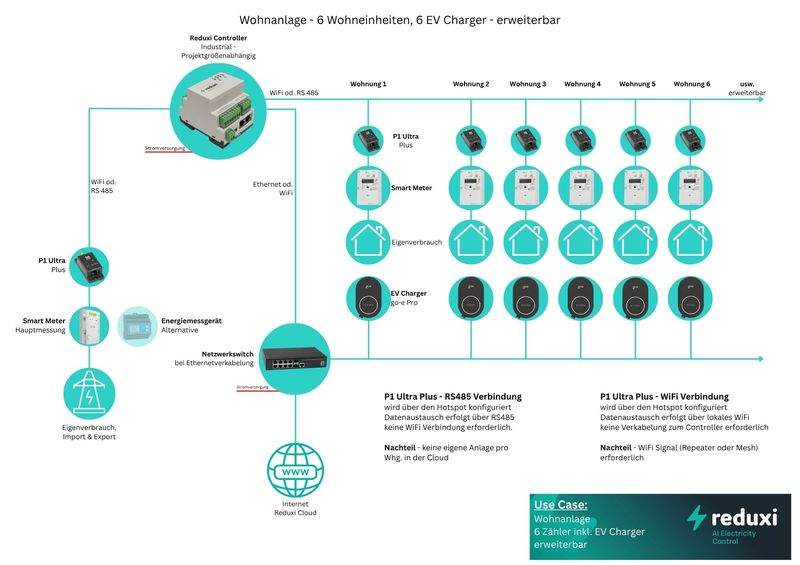

7 Настройване на GEA (локално свързване на P1 Ultra чрез Wi‑Fi/RTU)

⚠️

Забележка: необходим е правоспособен електротехник Работата в електромерното табло — особено кабелирането на RTU — може да се извършва само от упълномощен електротехник (вижте ⁠Точка 1⁠).
