Nastavení baterie Victron
Nastavení baterie Victron pro Reduxi: nastavení ESS, Modbus TCP a unit ID na zařízení GX.
1 Technická dokumentace
Dokumenty Victron k připojení Modbus TCP a nastavení ESS:
- Modbus-TCP register list (XLSX) – seznam registrů. Záložka Unit ID mapping ukazuje, které unit ID patří kterému zařízení.
- Data communication with Victron Energy products (PDF) – whitepaper s částí o Modbus-TCP.
- Modbus-TCP FAQ – jak zapnout Modbus-TCP na zařízení GX.
- Energy Storage System (ESS) manual – popis nastavení ESS v zařízení GX.
2 Potřebné vybavení
Potřebujete:
- Zařízení Victron GX s připojeným bateriovým systémem Victron
- Reduxi Controller
- Síťové připojení (Ethernet) mezi zařízením GX, Reduxi Controller a vaším routerem
- Notebook nebo tablet s přístupem k internetu pro konfiguraci zařízení v Reduxi
3 Nastavení na zařízení Victron GX
Tato nastavení proveďte v menu zařízení GX. Snímky obrazovky ukazují Remote Console zařízení GX.
3.1 Nastavení ESS

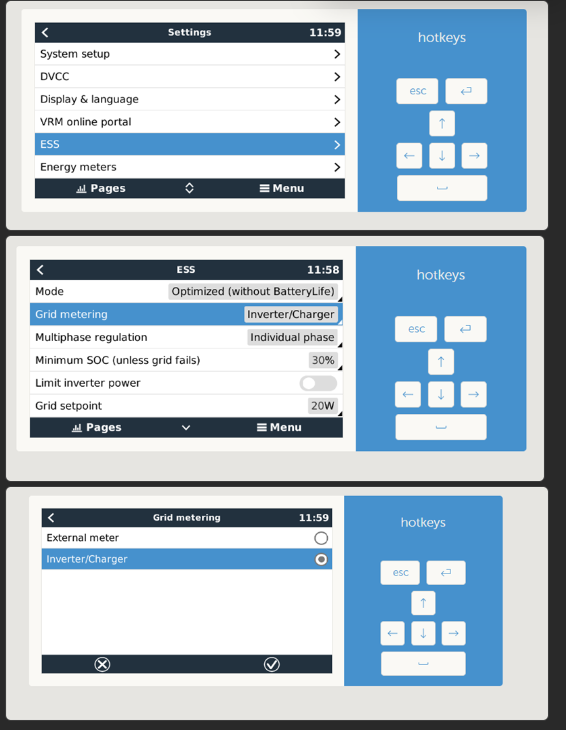

Otevřete Settings – ESS. U Grid metering vyberte Inverter/Charger a potvrďte.
Snímky obrazovky ukazují tyto hodnoty ESS:
| Nastavení | Hodnota |
|---|---|
| Mode | Optimized (without BatteryLife) |
| Grid metering | Inverter/Charger |
| Multiphase regulation | Individual phase |
| Minimum SOC (unless grid fails) | 30% |
| Limit inverter power | Off |
| Grid setpoint | 20 W |
Textový popis tohoto obrázku
Tři nad sebou umístěné snímky obrazovky Victron Remote Console, každý s modrým panelem zkratek vpravo (tlačítka esc a enter, tlačítka šipek, mezerník). Nahoře: stránka Settings, čas 11:59: System setup; DVCC; Display & language; VRM online portal; ESS (zvýrazněno modře); Energy meters. Uprostřed: stránka ESS, čas 11:58: Mode: Optimized (without BatteryLife); Grid metering: Inverter/Charger (zvýrazněno); Multiphase regulation: Individual phase; Minimum SOC (unless grid fails): 30%; Limit inverter power: off (přepínač); Grid setpoint: 20W. Dole: stránka Grid metering, čas 11:59, se dvěma přepínači: External meter (nevybráno) a Inverter/Charger (zvýrazněno, vybráno). Ikony ve spodní liště: křížek (zrušit) a zaškrtnutí (potvrdit).
3.2 Zapnutí Modbus TCP a zjištění unit ID

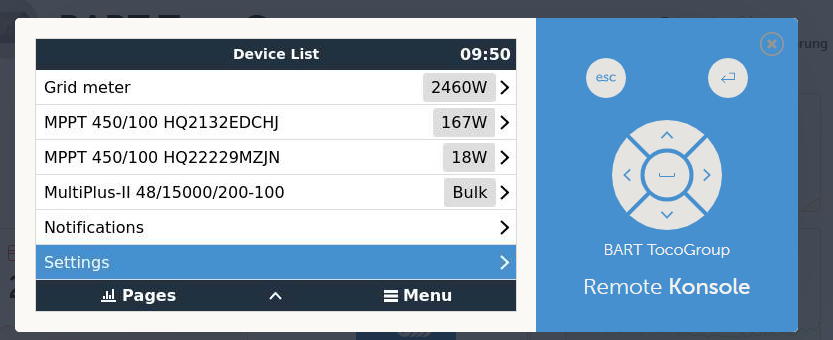

Otevřete Device List a vyberte Settings.
Textový popis tohoto obrázku
Snímek obrazovky Victron Remote Console, stránka Device List, čas 09:50. Řádky: Grid meter 2460W; MPPT 450/100 HQ2132EDCHJ 167W; MPPT 450/100 HQ22229MZJN 18W; MultiPlus-II 48/15000/200-100 Bulk; Notifications (šipka); Settings (zvýrazněno modře, šipka). Spodní lišta: Pages, šipka nahoru, Menu. Vpravo: modrý panel s tlačítky esc a enter, směrovým ovladačem, textem BART TocoGroup a Remote Konsole.
Vyberte Services.
Textový popis tohoto obrázku

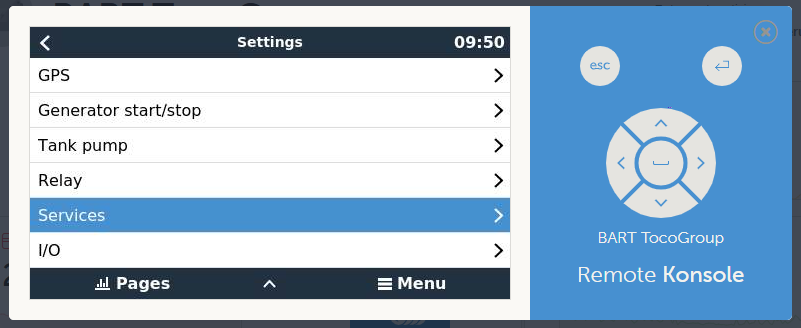

Snímek obrazovky Victron Remote Console. Vlevo: menu Settings zařízení GX s časem 09:50 a šipkou zpět. Seznam: GPS; Generator start/stop; Tank pump; Relay; Services (zvýrazněno modře); I/O; každá položka má vpravo šipku. Spodní lišta: Pages, šipka nahoru, Menu. Vpravo: modrý panel s tlačítky esc a enter, kulatým směrovým ovladačem se šipkami, textem BART TocoGroup a textem Remote Konsole.

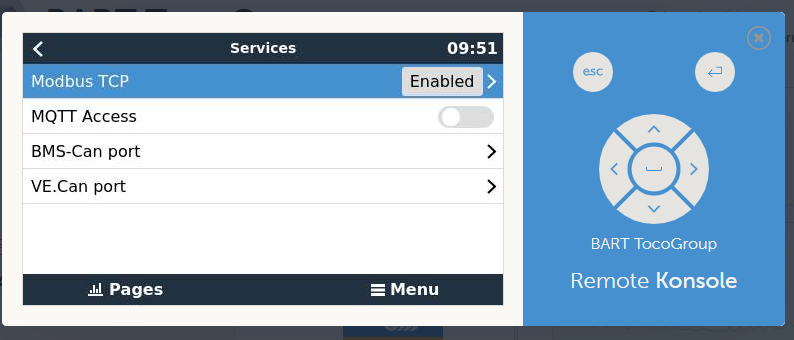

Nastavte Modbus TCP na Enabled. Poté otevřete položku Modbus TCP.
Textový popis tohoto obrázku
Snímek obrazovky Victron Remote Console, stránka Services, čas 09:51, se šipkou zpět. Řádky: Modbus TCP: Enabled (zvýrazněno modře); MQTT Access: off (přepínač); BMS-Can port (šipka); VE.Can port (šipka). Spodní lišta: Pages, Menu. Vpravo: modrý panel s tlačítky esc a enter, směrovým ovladačem, textem BART TocoGroup a Remote Konsole.
Vyberte Available services.
Textový popis tohoto obrázku

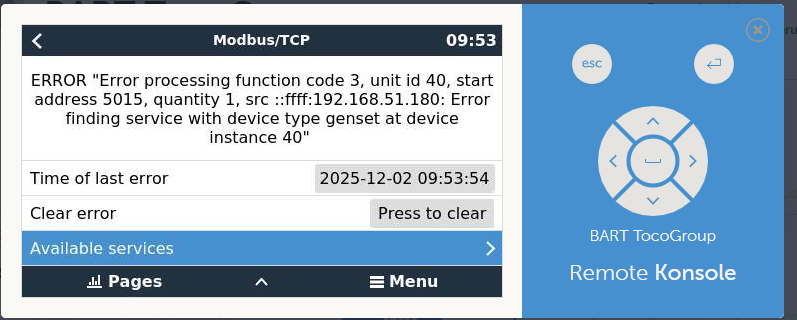

Snímek obrazovky Victron Remote Console, stránka Modbus/TCP, čas 09:53, se šipkou zpět. Text chyby: ERROR "Error processing function code 3, unit id 40, start address 5015, quantity 1, src ::ffff:192.168.51.180: Error finding service with device type genset at device instance 40". Řádky: Time of last error: 2025-12-02 09:53:54; Clear error: tlačítko Press to clear; Available services (zvýrazněno modře, vpravo šipka). Spodní lišta: Pages, šipka nahoru, Menu. Vpravo: modrý panel s tlačítky esc a enter, směrovým ovladačem, textem BART TocoGroup a Remote Konsole.
V části Available services uvidíte připojená zařízení s jejich unit ID. Unit ID baterie budete později potřebovat v Reduxi jako adresu Modbus.
Textový popis tohoto obrázku

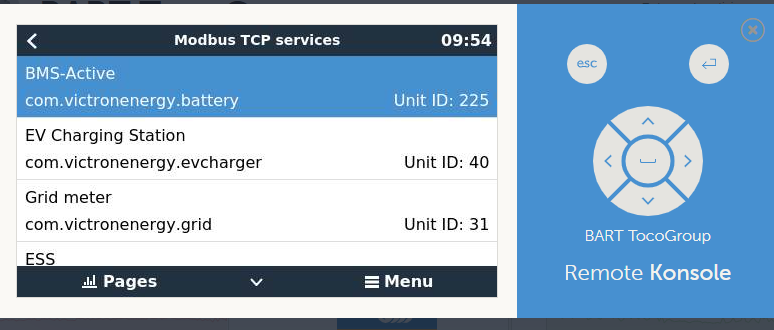

Snímek obrazovky Victron Remote Console, stránka Modbus TCP services, čas 09:54. Seznam: BMS-Active, com.victronenergy.battery, Unit ID: 225 (zvýrazněno modře); EV Charging Station, com.victronenergy.evcharger, Unit ID: 40; Grid meter, com.victronenergy.grid, Unit ID: 31; ESS (oříznuto, žádná další data nejsou vidět). Spodní lišta: Pages, šipka dolů, Menu. Vpravo: modrý panel s tlačítky esc a enter, směrovým ovladačem, textem BART TocoGroup a Remote Konsole.
| Služba | Unit ID na snímku obrazovky |
|---|---|
BMS-Active (com.victronenergy.battery) |
225 |
EV Charging Station (com.victronenergy.evcharger) |
40 |
Grid meter (com.victronenergy.grid) |
31 |
4 Přihlášení do webového rozhraní Reduxi
Webové rozhraní Reduxi můžete otevřít dvěma způsoby:
Textový popis tohoto obrázku
Snímek obrazovky tří obrazovek mobilní aplikace Reduxi vedle sebe, s azurovými rámečky a číselnými odznaky 2 až 4. Levá obrazovka (dashboard, tmavý motiv): ikona nabídky vlevo nahoře označená rámečkem a odznakem 2; logo 'reduxi'; karty 'Real time data' (aktivní) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domem uprostřed (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; spodní navigace: Dashboard, Diagnostics, Device control, Settings. Prostřední obrazovka (boční nabídka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označena rámečkem a odznakem 3), pak 'My profile' a 'About app'. Pravá obrazovka (stránka zařízení): Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačítkem 'Activate tunnel connection' (označeno rámečkem a odznakem 4); karta 'Unit details' s polem 'Unit ID'.
Textový popis tohoto obrázku
Snímek obrazovky složený ze dvou částí vedle sebe. Levá část: obrazovka mobilní aplikace Reduxi na tmavém pozadí. Nahoře: tlačítko Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet a svorkovnicí; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'. Karta 'Connect to configurator' s ikonou klíče: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačítko 'Open configurator', označené azurovým rámečkem a číselným odznakem 5. Níže: karta 'Unit details' s polem 'Unit ID' (hodnota není vidět). Pravá část: Reduxi Configurator otevřený v prohlížeči, označený azurovým rámem a číselným odznakem 6. Záhlaví: šipka zpět, 'Tunnel connection', ikona obnovení. Levý postranní panel s ikonami (blesk, čip, blesk, sloupcový graf, ozubené kolo). Stránka 'Home' se zelenou ikonou odkazu. Zelené oznámení: 'New patch available. Click here to apply.' s křížkem pro zavření. Čas 09:12:56. Schéma toku energie s domem uprostřed (1.700 kW) a ikonami sítě (0.000 kW), soláru (1.700 kW), baterie (zelená, 0.000 kW a 0.800 kW), zařízení vlevo (0.900 kW), elektromobilu a nabíječky nebo zařízení dole. Popisek 'Energy manager' dole.
http://reduxi.local. IP adresu řídicí jednotky najdete v seznamu zařízení v routeru nebo v aplikaci Reduxi v části Reduxi devices.admin · Heslo: admin (tovární nastavení)Textový popis tohoto obrázku
Snímek obrazovky přihlašovací stránky Reduxi Configurator v okně prohlížeče Chrome. Adresní řádek zobrazuje 'Not secure' a 'reduxi.local'; adresní řádek je označen azurovým rámečkem a jeho zvětšená kopie (azurový rámeček, text 'Not secure reduxi.local') je zobrazena vlevo, spojená azurovou čárou. Pozadí stránky: světle šedá linková kresba domu se solárními panely (zelenými), wallboxu, střídače, auta a nabíječky. Vlevo nahoře: logo 'reduxi configurator'. Uprostřed přihlašovací okno s nadpisem 'Login', výběrem jazyka (anglická vlajka, 'English'), polem uživatelského jména a polem hesla a tmavým tlačítkem 'Login'.
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní Reduxi Configurator po přihlášení, světlý motiv. Vlevo nahoře: logo 'reduxi configurator'. Záhlaví: 'Home' vlevo, zelený stav 'Connected' vpravo nahoře. Levý postranní panel: rozbalená sekce 'Devices' se seznamem položek, poté sbalené sekce 'Manager', 'Configuration' a 'Settings'. Hlavní část: schéma toku energie. Dům uprostřed s prstencem, hodnota 24.20 kW. Ikona sítě vlevo nahoře, 24.20 kW (červená tečka na její lince). Ikona soláru vpravo nahoře, hodnota '-'. Ikona vlevo (baterie nebo zařízení), 6.700 kW (zelená tečka na její lince). Ikony vpravo (bateriové úložiště a zařízení), hodnoty '-'. Ikona EV charger vlevo dole, 31.00 kW. Další ikona zařízení vpravo dole. Popisek 'Energy manager' pod domem.
5 Přidání baterie Victron do Reduxi
Podle těchto kroků baterii přidáte nebo upravíte existující zařízení.
5.1 Základní nastavení
Přihlaste se lokálně do aplikace Reduxi Configurator na regulátoru (viz bod 4) a klikněte na + Add device.
V prvním kroku (základní nastavení) vyberte typ zařízení a typ baterie Victron a zadejte libovolný název. Poté stiskněte Next.
5.2 Nastavení komunikace
Zadejte údaje o připojení zařízení GX:
| Parametr | Hodnota |
|---|---|
| Připojení | TCP/IP |
| IP | IP adresa zařízení Victron GX |
| Port |
502 (standardní port Modbus TCP) |
| Adresa Modbus | Unit ID baterie, které zjistíte v části Available services (viz bod 3) |
5.3 Test komunikace
Klikněte dole v průvodci na Test communication. Baterie Victron se jednou přečte a nic se neuloží. Pokud test uspěje, klikněte na Done: zařízení vytvoří až Done.
Textový popis tohoto obrázku
Snímek obrazovky spodní lišty tlačítek stránky Reduxi Configurator. Vlevo: tlačítko 'Back'. Vpravo: tlačítko 'Test communication' (označené azurovým rámečkem) a tmavé tlačítko 'Done'.
Textový popis tohoto obrázku
Snímek obrazovky stránky 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (rozbalovací nabídka). IP *: 192.168.50.243, s tlačítkem 'Scan for IP'. Port *: 502, s tlačítkem 'Test port'. Modbus unit ID *: 1. Tlačítka dole: Back (vlevo), Test communication a Done (vpravo). Tlačítko Done je označeno azurovým rámečkem.
6 Kontrola naměřených hodnot
6.1 Last measurements
Po navázání komunikace zkontrolujte hodnoty baterie v části Devices v Reduxi Configurator.
6.2 Povolení řízení systémem Reduxi
Pro řízení pomocí Reduxi nastavte control type zařízení na AUTO v části Devices v Reduxi Configurator. Teprve potom příkazy strategie baterii ovlivňují.
Chcete-li snížit náklady na energii pomocí dynamických cen a dynamických tarifů, definujte strategii podle návodu Strategie pro řídicí jednotku Reduxi.
✓ Shrnutí
Příprava (body 1–2): Otevřete dokumenty Victron a připravte zařízení GX, Reduxi Controller a notebook.
Zařízení Victron GX (bod 3): Nastavte Grid metering na Inverter/Charger, zapněte Modbus TCP a zjistěte unit ID baterie.
Přidání do Reduxi (body 4–5): Přihlaste se do webového rozhraní Reduxi, přidejte zařízení a zadejte IP adresu, port 502 a unit ID.
Uvedení do provozu (bod 6): Zkontrolujte naměřené hodnoty a nastavte control type na AUTO.
→ Časté problémy
| Problém | Řešení |
|---|---|
| Test komunikace selže | Zkontrolujte, že je Modbus TCP v Settings – Services na zařízení GX nastaveno na Enabled. Zkontrolujte IP adresu zařízení GX, port 502 a unit ID v části Available services. |
| Stránka Modbus/TCP na zařízení GX zobrazuje chybu | Stránka zobrazuje chybu a čas poslední chyby. Stiskněte Clear error a spusťte test znovu. |
| Open configurator se neotevře nebo zůstane prázdný | Tunel ještě není aktivní. Počkejte asi 30 sekund a zkontrolujte, zda je řídicí jednotka online. |
Přihlášení jménem admin je odmítnuto |
Heslo bylo při instalaci změněno. Zeptejte se instalatéra. Heslo k účtu Reduxi tady nefunguje. |
reduxi.local se nenačte |
Vaše zařízení není ve stejné síti jako řídicí jednotka. Použijte IP adresu nebo tunelové připojení. |
| Test komunikace selže, zařízení se zobrazuje jako offline | Zkontrolujte dostupnost, IP adresu / port / unit ID a zda je na zařízení povolen protokol. |
