Jak připojit SAJ CM2 BESS k Reduxi Controller
Integrujte SAJ CM2 BESS s Reduxi Controller přes Modbus TCP. Získáte maximální flexibilitu a nižší náklady i spotřebu energie.

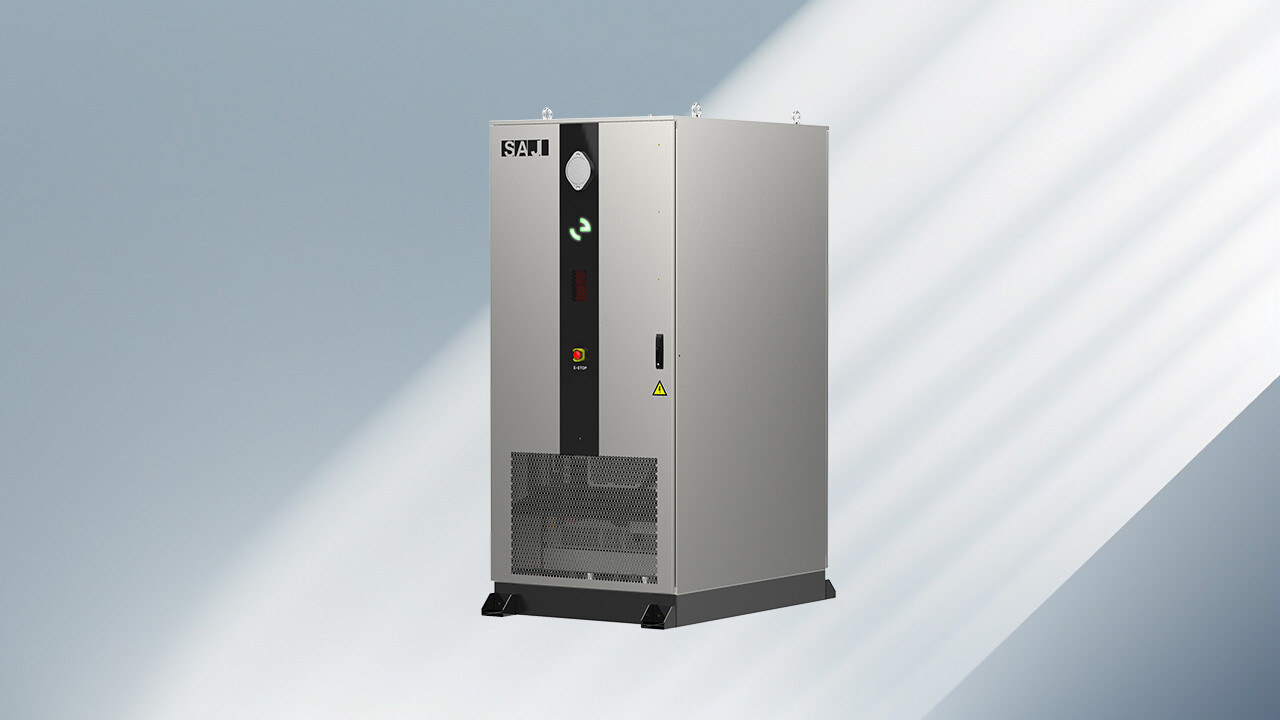

Textový popis tohoto obrázku
Produktová fotografie SAJ CM2 Smart C&I All-in-One BESS: vysoká úzká stříbrnošedá skříň s logem SAJ vlevo nahoře, černý svislý pruh na přední straně s malými zelenými a červenými kontrolkami, žlutá výstražná značka vpravo dole na předních dvířkách a mřížka dole. Skříň stojí na tmavém podstavci. Pozadí je modrošedý přechod s diagonálními světelnými pruhy.
1 Příprava
1.1 Technická dokumentace
- CM2 Quick Installation Guide – Stručný návod k instalaci SAJ CM2
- CM2 Full Installation Manual – Úplná uživatelská příručka k SAJ CM2
- SAJ CM2 series product page – Stránka produktu Smart C&I All-in-One BESS
1.2 Potřebné vybavení
- Reduxi Controller
- Bateriový systém SAJ CM2 (CM2-EMS BESS)
- Ethernetový kabel a místní router
- Notebook nebo tablet s přístupem k internetu pro konfiguraci zařízení v Reduxi
2 Připojení SAJ CM2 k Reduxi Controller
2.1 Požadavky
Aby mohl CM2-EMS BESS komunikovat s Reduxi Controller, potřebujete dvě věci:
- Musí být otevřený Modbus TCP/IP.
- IP adresa bateriového systému SAJ CM2.
2.2 Připojení SAJ CM2 k místní síti
SAJ CM2 a Reduxi Controller musí být ve stejné síti.
- Připojte CM2 BESS k místnímu routeru přes Ethernet. Podrobný postup najdete v příručce CM2.
- Modbus port 502 na CM2 se otevře automaticky po připojení přes Ethernet.

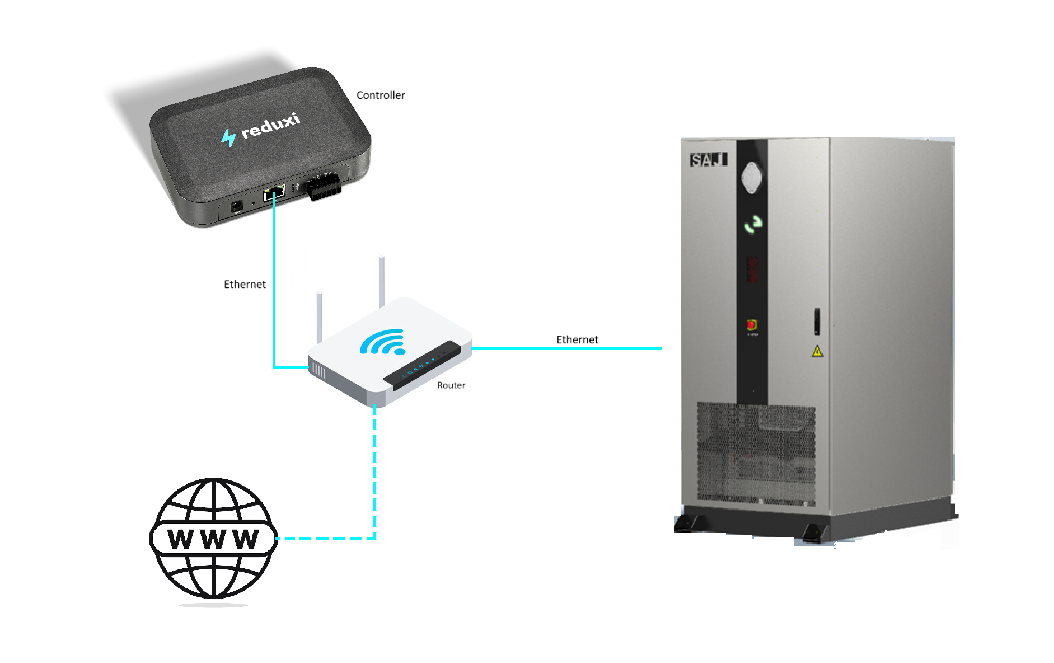

Textový popis tohoto obrázku
Schéma síťového připojení Reduxi Controller, routeru a bateriové skříně SAJ CM2 na bílém pozadí. Vlevo nahoře: černý Reduxi Controller s logem reduxi, popisek Controller. Uprostřed: bílý Wi-Fi router se dvěma anténami, popisek Router. Vpravo: vysoká šedá bateriová skříň s logem SAJ nahoře, černým předním pruhem a větrací mřížkou dole. Čáry: plná modrá čára s popiskem Ethernet vede od Controlleru dolů k Routeru; plná modrá čára s popiskem Ethernet vede od Routeru ke skříni SAJ; přerušovaná světle modrá čára vede od Routeru dolů k ikoně zeměkoule s písmeny WWW (internet).
3 Přihlášení do webového rozhraní Reduxi
Webové rozhraní Reduxi můžete otevřít dvěma způsoby:
Textový popis tohoto obrázku
Snímek obrazovky tří obrazovek mobilní aplikace Reduxi vedle sebe, s azurovými rámečky a číselnými odznaky 2 až 4. Levá obrazovka (dashboard, tmavý motiv): ikona nabídky vlevo nahoře označená rámečkem a odznakem 2; logo 'reduxi'; karty 'Real time data' (aktivní) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domem uprostřed (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; spodní navigace: Dashboard, Diagnostics, Device control, Settings. Prostřední obrazovka (boční nabídka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označena rámečkem a odznakem 3), pak 'My profile' a 'About app'. Pravá obrazovka (stránka zařízení): Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačítkem 'Activate tunnel connection' (označeno rámečkem a odznakem 4); karta 'Unit details' s polem 'Unit ID'.
Textový popis tohoto obrázku
Snímek obrazovky složený ze dvou částí vedle sebe. Levá část: obrazovka mobilní aplikace Reduxi na tmavém pozadí. Nahoře: tlačítko Back; obrázek černé řídicí jednotky Reduxi se dvěma porty Ethernet a svorkovnicí; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačítkem 'Download and install update'. Karta 'Connect to configurator' s ikonou klíče: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačítko 'Open configurator', označené azurovým rámečkem a číselným odznakem 5. Níže: karta 'Unit details' s polem 'Unit ID' (hodnota není vidět). Pravá část: Reduxi Configurator otevřený v prohlížeči, označený azurovým rámem a číselným odznakem 6. Záhlaví: šipka zpět, 'Tunnel connection', ikona obnovení. Levý postranní panel s ikonami (blesk, čip, blesk, sloupcový graf, ozubené kolo). Stránka 'Home' se zelenou ikonou odkazu. Zelené oznámení: 'New patch available. Click here to apply.' s křížkem pro zavření. Čas 09:12:56. Schéma toku energie s domem uprostřed (1.700 kW) a ikonami sítě (0.000 kW), soláru (1.700 kW), baterie (zelená, 0.000 kW a 0.800 kW), zařízení vlevo (0.900 kW), elektromobilu a nabíječky nebo zařízení dole. Popisek 'Energy manager' dole.
http://reduxi.local. IP adresu řídicí jednotky najdete v seznamu zařízení v routeru nebo v aplikaci Reduxi v části Reduxi devices.admin · Heslo: admin (tovární nastavení)Textový popis tohoto obrázku
Snímek obrazovky přihlašovací stránky Reduxi Configurator v okně prohlížeče Chrome. Adresní řádek zobrazuje 'Not secure' a 'reduxi.local'; adresní řádek je označen azurovým rámečkem a jeho zvětšená kopie (azurový rámeček, text 'Not secure reduxi.local') je zobrazena vlevo, spojená azurovou čárou. Pozadí stránky: světle šedá linková kresba domu se solárními panely (zelenými), wallboxu, střídače, auta a nabíječky. Vlevo nahoře: logo 'reduxi configurator'. Uprostřed přihlašovací okno s nadpisem 'Login', výběrem jazyka (anglická vlajka, 'English'), polem uživatelského jména a polem hesla a tmavým tlačítkem 'Login'.
Textový popis tohoto obrázku
Snímek obrazovky webového rozhraní Reduxi Configurator po přihlášení, světlý motiv. Vlevo nahoře: logo 'reduxi configurator'. Záhlaví: 'Home' vlevo, zelený stav 'Connected' vpravo nahoře. Levý postranní panel: rozbalená sekce 'Devices' se seznamem položek, poté sbalené sekce 'Manager', 'Configuration' a 'Settings'. Hlavní část: schéma toku energie. Dům uprostřed s prstencem, hodnota 24.20 kW. Ikona sítě vlevo nahoře, 24.20 kW (červená tečka na její lince). Ikona soláru vpravo nahoře, hodnota '-'. Ikona vlevo (baterie nebo zařízení), 6.700 kW (zelená tečka na její lince). Ikony vpravo (bateriové úložiště a zařízení), hodnoty '-'. Ikona EV charger vlevo dole, 31.00 kW. Další ikona zařízení vpravo dole. Popisek 'Energy manager' pod domem.
4 Přidání SAJ CM2 do Reduxi
Podle těchto kroků přidáte nový SAJ CM2 nebo upravíte stávající.
4.1 Základní nastavení
Přihlaste se lokálně do Reduxi Configurator na kontroleru (viz bod 3) a klikněte na + Add device.
Textový popis tohoto obrázku
Snímek obrazovky levého postranního panelu Reduxi Configurator. Nahoře: logo reduxi s textem CONFIGURATOR. Sbalené sekce: Devices (ikona plus) a Strategies (ikona plus). Pod nimi dvě tlačítka vedle sebe: Add device (ikona plus, označeno modrým zvýrazňovacím rámečkem) a Add strategy (ikona plus). Pod nimi dvě položky: Settings a Profile. Oblast vpravo od postranního panelu je prázdná bílá.
V prvním kroku (základní nastavení) vyberte základní parametry zařízení:
- Device type:
Hybrid Inverter - Type:
SAJ CM2 - Name: název podle modelu

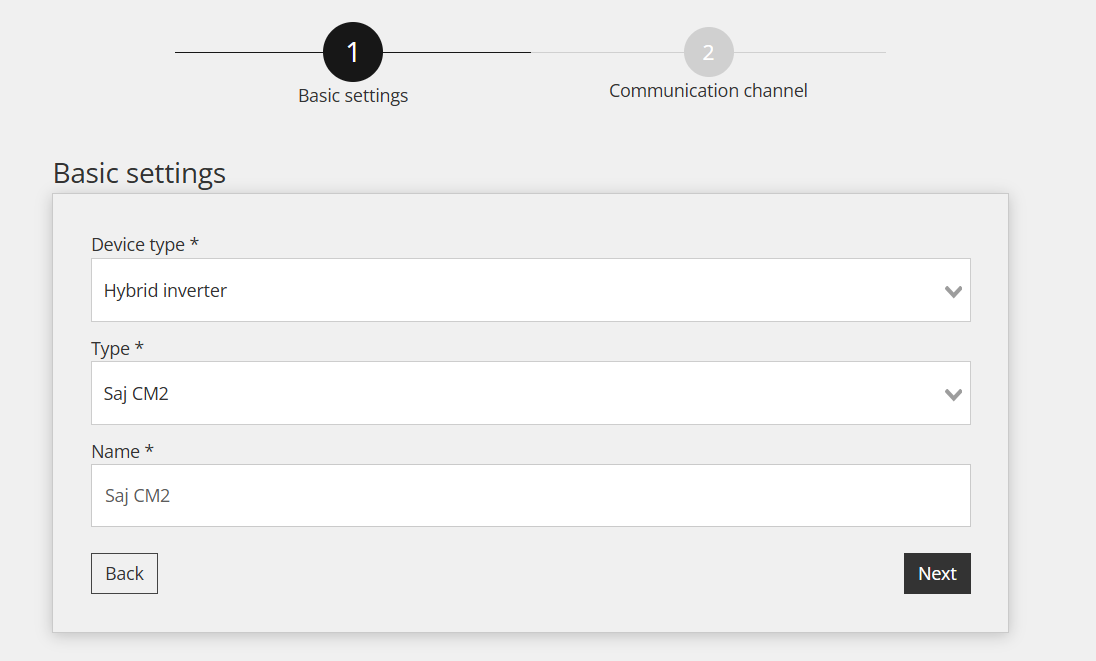

Textový popis tohoto obrázku
Snímek obrazovky průvodce zařízením v Reduxi Configurator, krok 1 Basic settings. Indikátor kroků: 1 Basic settings (aktivní), 2 Communication channel (šedě). Nadpis: Basic settings. Pole: Device type *: Hybrid inverter; Type *: Saj CM2; Name *: Saj CM2. Tlačítka: Back, Next.
4.2 Nastavení komunikace
Zadejte Modbus ID a IP adresu, které jste získali ze systému SAJ CM2.

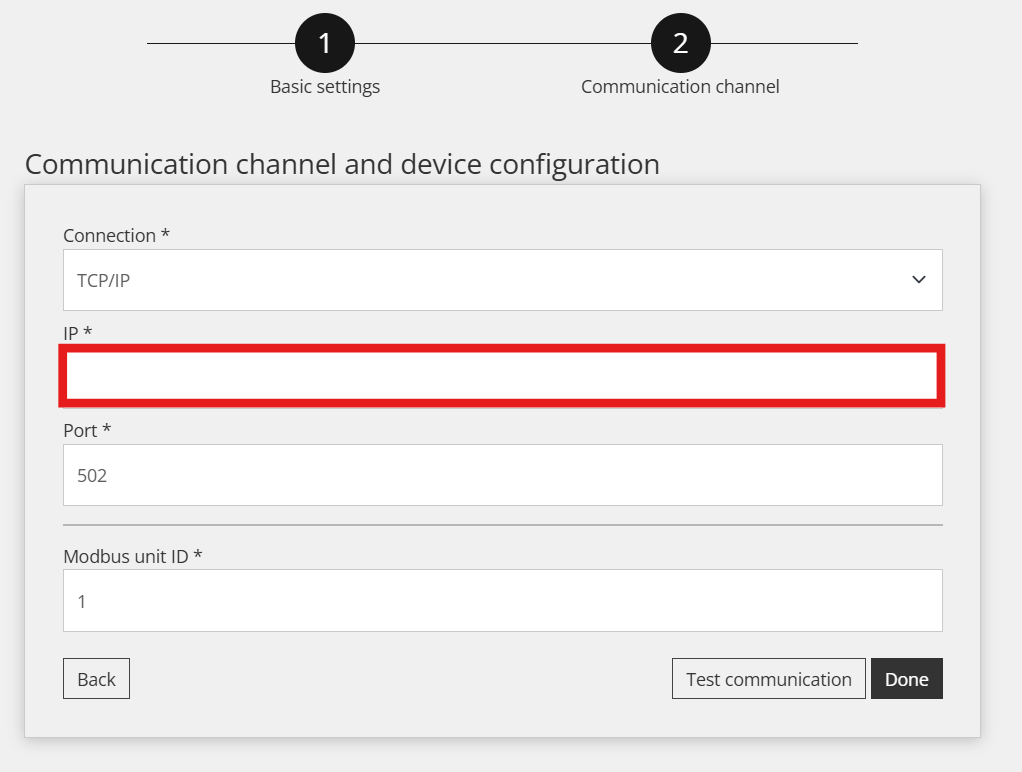

Textový popis tohoto obrázku
Snímek obrazovky průvodce zařízením v Reduxi Configurator, krok 2 Communication channel. Indikátor kroků: 1 Basic settings, 2 Communication channel (aktivní). Nadpis: Communication channel and device configuration. Pole: Connection *: TCP/IP; IP *: prázdné, zvýrazněné červeným rámečkem; Port *: 502; Modbus unit ID *: 1. Tlačítka: Back, Test communication, Done.
4.3 Test komunikace
Klikněte dole v průvodci na Test communication. Test jednou přečte data ze SAJ CM2 a nic neuloží. Pokud test uspěje, klikněte na Done: zařízení vytvoří až Done.
Textový popis tohoto obrázku
Snímek obrazovky spodní lišty tlačítek stránky Reduxi Configurator. Vlevo: tlačítko 'Back'. Vpravo: tlačítko 'Test communication' (označené azurovým rámečkem) a tmavé tlačítko 'Done'.
Textový popis tohoto obrázku
Snímek obrazovky stránky 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (rozbalovací nabídka). IP *: 192.168.50.243, s tlačítkem 'Scan for IP'. Port *: 502, s tlačítkem 'Test port'. Modbus unit ID *: 1. Tlačítka dole: Back (vlevo), Test communication a Done (vpravo). Tlačítko Done je označeno azurovým rámečkem.
Pokud test selže, zkontrolujte, zda jste zadali správné Modbus ID a IP adresu. Pokud problém přetrvává, kontaktujte tým podpory Reduxi.
5 Kontrola naměřených hodnot
5.1 Last measurements
Po navázání komunikace zkontrolujte jako doplňkový test hodnoty v části Devices – SAJ CM2 v Reduxi Configurator.

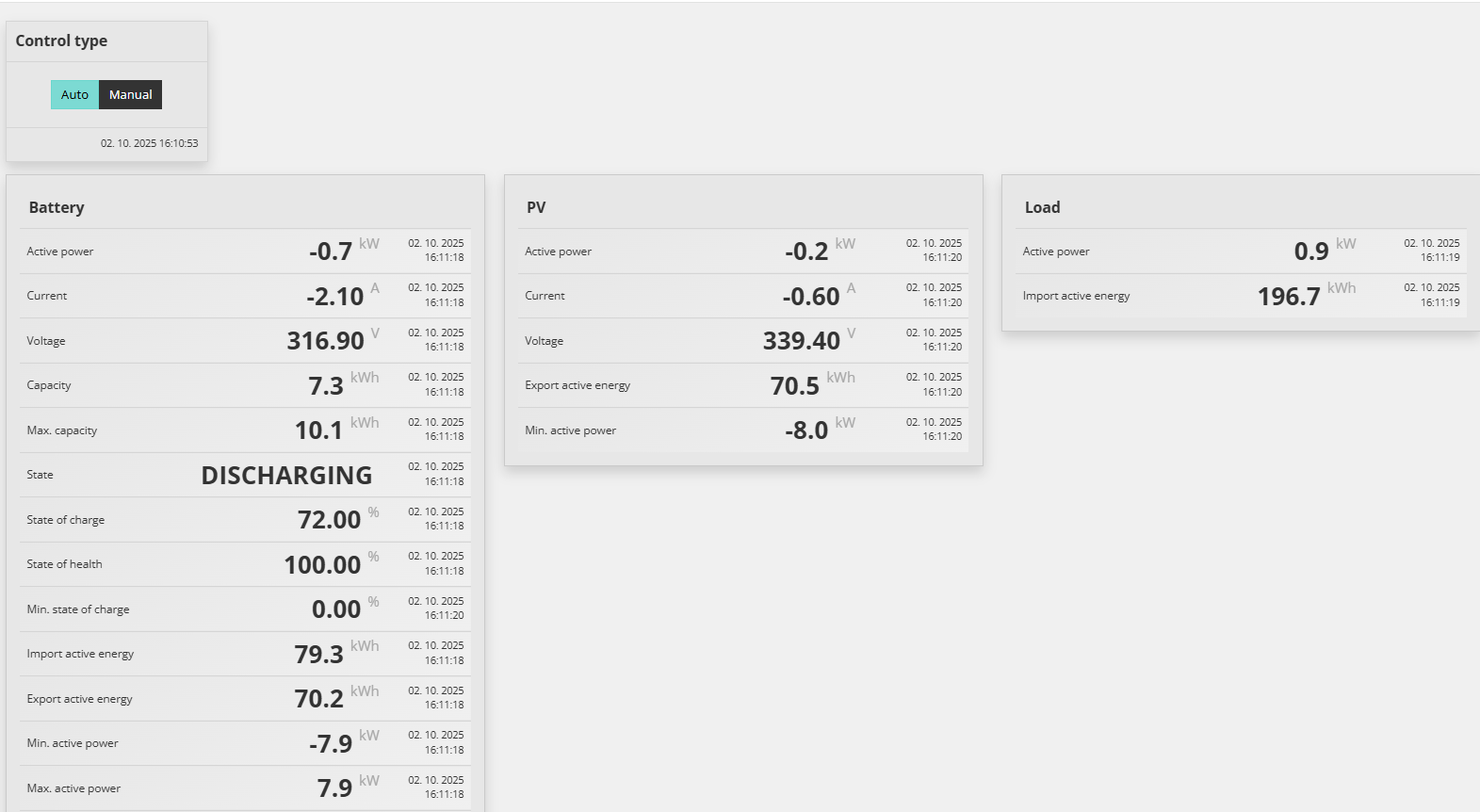

Textový popis tohoto obrázku
Snímek obrazovky zobrazení Last measurements pro SAJ CM2 v Reduxi Configurator (záhlaví stránky a levé menu nejsou součástí obrázku). Karta Control type: přepínač Auto (zvýrazněný zeleně) a Manual; časová značka 02. 10. 2025 16:10:53. Karta Battery: Active power: -0.7 kW; Current: -2.10 A; Voltage: 316.90 V; Capacity: 7.3 kWh; Max. capacity: 10.1 kWh; State: DISCHARGING; State of charge: 72.00 %; State of health: 100.00 %; Min. state of charge: 0.00 %; Import active energy: 79.3 kWh; Export active energy: 70.2 kWh; Min. active power: -7.9 kW; Max. active power: 7.9 kW. Karta PV: Active power: -0.2 kW; Current: -0.60 A; Voltage: 339.40 V; Export active energy: 70.5 kWh; Min. active power: -8.0 kW. Karta Load: Active power: 0.9 kW; Import active energy: 196.7 kWh. Časové značky jsou 02. 10. 2025, mezi 16:11:18 a 16:11:20.
5.2 Povolení řízení systémem Reduxi
Pro pokročilé řízení baterie začleňte zařízení do strategie Reduxi. V části Devices – SAJ CM2 v Reduxi Configurator nastavte control type na AUTO. Teprve potom budou příkazy strategie ovlivňovat baterii.
Chcete-li dosáhnout maximální flexibility a snížit náklady na energii díky dynamickým cenám a dynamickým tarifům, nastavte strategii podle popisu v článku Strategie pro řídicí jednotku Reduxi.
Po přidání zařízení ho můžete také sledovat a ovládat v aplikaci Reduxi.
✓ Shrnutí
Příprava (body 1–2): Použijte příručky k SAJ CM2. Připojte CM2 k místnímu routeru přes Ethernet, do stejné sítě jako Reduxi Controller.
SAJ CM2 (bod 2): Musí být otevřený Modbus TCP/IP. Port 502 se otevře automaticky. Poznamenejte si IP adresu a Modbus ID.
Přidání do Reduxi (body 3–4): Přihlaste se do webového rozhraní Reduxi. Přidejte zařízení, zadejte Modbus ID a IP adresu a spusťte Test communication.
Spuštění provozu (bod 5): Zkontrolujte poslední měření. Nastavte control type na AUTO a definujte strategii.
→ Časté problémy
| Problém | Řešení |
|---|---|
| Test komunikace selže | Zkontrolujte Modbus ID a IP adresu. Ověřte, že SAJ CM2 a Reduxi Controller jsou ve stejné síti. Ověřte, že je otevřený Modbus TCP/IP. |
| Open configurator se neotevře nebo zůstane prázdný | Tunel ještě není aktivní. Počkejte asi 30 sekund a zkontrolujte, zda je řídicí jednotka online. |
Přihlášení jménem admin je odmítnuto |
Heslo bylo při instalaci změněno. Zeptejte se instalatéra. Heslo k účtu Reduxi tady nefunguje. |
reduxi.local se nenačte |
Vaše zařízení není ve stejné síti jako řídicí jednotka. Použijte IP adresu nebo tunelové připojení. |
| Test komunikace selže, zařízení se zobrazuje jako offline | Zkontrolujte dostupnost, IP adresu / port / unit ID a zda je na zařízení povolen protokol. |
