Instalace a nastavení společných výrobních zařízení (GEA) a komunit obnovitelné energie (EEG)
Kompletní návod v jednom článku: základy sdíleného hardwaru, poté zvlášť nastavení pro EEG (bod 6, MQTT) a pro GEA (bod 7, lokálně přes Wi‑Fi/RTU).
- Cíl a základní princip instalace
- Účastníci s výrobnou nebo bateriovým úložištěm
- Účastníci s čistou spotřebou energie
- Přístup k aplikaci a cloudu
- Přehled nastavení systému
- Nastavení EEG (připojení P1 Ultra přes MQTT)
- Nastavení GEA (připojení P1 Ultra lokálně přes Wi‑Fi/RTU)
- Shrnutí
- Časté problémy
- Související články
1 Cíl a základní princip instalace
Aby bylo možné společné výrobní zařízení (GEA) nebo komunitu obnovitelné energie (EEG) řídit v reálném čase, musí být všichni relevantní výrobci a spotřebitelé vybaveni příslušnými komponentami Reduxi.
Potřebné nářadí a materiál Připravte si před zahájením:
- Zařízení P1 Ultra — jedno na každé měřicí místo
- Reduxi Controller (pro účastníky s výrobou)
- Šroubovák pro montáž v elektroměrovém rozvaděči
- Zásuvka poblíž elektroměrového rozvaděče (pro střídavé napájení P1 Ultra)
- Podle typu připojení: kabel LAN/RS485 nebo místní přihlašovací údaje k Wi‑Fi
- Notebook nebo tablet s přístupem k internetu (pro přístup k Reduxi Configurator)
- Přístup k Reduxi Configurator nebo Reduxi Cloud
Počet zúčastněných výrobců nebo spotřebitelů není omezen. Důležité je pouze, aby bylo možné na příslušných měřicích místech zachytit potřebná měření a přenášet je do systému Reduxi.
EEG a GEA: stejný hardware, odlišné připojení Body 2–5 platí beze změny pro obě varianty. Způsob, jakým pak zařízení P1 Ultra komunikují mezi sebou a s řídicí jednotkou, se však zásadně liší. Základy už znáte? Pokračujte:
2 Účastníci s výrobnou nebo bateriovým úložištěm
U účastníků s řiditelnou výrobou nebo úložištěm se instaluje Reduxi Controller. Patří sem mimo jiné:
- Solární systémy (FVE)
- Bateriová úložiště
- Další řiditelné zdroje energie
- Kombinace systému FVE a bateriového úložiště
Řídicí jednotka se instaluje všude tam, kde lze příslušnou výrobnu nebo úložiště technicky připojit a řídit. Zajišťuje komunikaci se stávajícími zařízeními a umožňuje řízení vyrobené nebo uložené energie.
Textový popis tohoto obrázku
Fotografie malého bílo-světle šedého zařízení v krytu na DIN lištu na bílém pozadí, s logem vytištěným na předním panelu, dvěma síťovými porty RJ45, malým tlačítkem nebo štěrbinou a zelenou šroubovací svorkovnicí na pravé straně. Žádný jiný čitelný text.
Textový popis tohoto obrázku
Fotografie malého tmavě šedého plochého zařízení ve tvaru krabičky, pohled z úhlu, se dvěma porty RJ45 vedle sebe na přední straně, na bílém pozadí. Žádný čitelný text ani popisky.
Více výrobců ve stejném GEA/EEG
Pokud je v komunitě více výrobců, každý výrobce dostane vlastní Reduxi Controller. Příklad:
| Účastník | Výrobna | Potřebné řídicí jednotky |
|---|---|---|
| Výrobce 1 | Systém FVE | 1× Reduxi Controller |
| Výrobce 2 | Systém FVE + bateriové úložiště | 1× Reduxi Controller |
| Další výrobci | stejný princip | 1× Reduxi Controller každý |
Textový popis tohoto obrázku

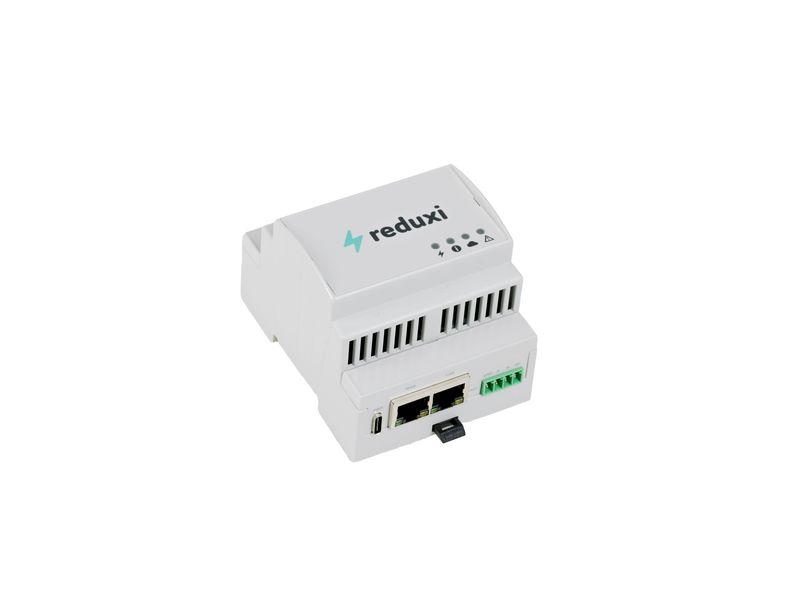

Fotografie řídicí jednotky Reduxi ve světle šedém krytu na DIN lištu na bílém pozadí, pohled shora z úhlu. Na horní straně je vytištěno logo reduxi a čtyři malé stavové LED se symboly (blesk, kruh, mrak, výstražný trojúhelník). Na přední straně jsou ventilační štěrbiny, vlevo malý port ve stylu USB-C, dva síťové porty RJ45 vedle sebe, pod porty vyčnívá malá černá zástrčka nebo karta a vpravo zelená 4pólová šroubovací svorkovnice.

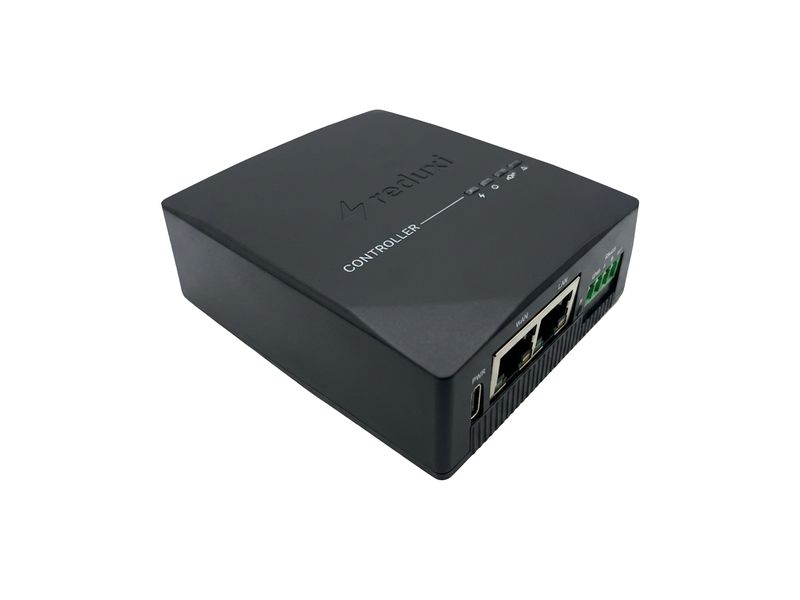

Textový popis tohoto obrázku
Fotografie samostatného provedení Reduxi Controller na bílém pozadí: plochá tmavě šedá krabička, pohled shora z úhlu. Na horní straně je vytištěno logo reduxi a slovo "CONTROLLER" se čtyřmi malými stavovými LED. Na přední hraně je vlevo malý port ve stylu USB-C, dva síťové porty RJ45 vedle sebe a vpravo zelená šroubovací svorkovnice.
Podrobný návod k instalaci krok za krokem najdete v odkazovaném článku:
3 Účastníci s čistou spotřebou energie
U domácností nebo účastníků bez vlastní řiditelné výrobny obvykle není Reduxi Controller potřeba. K zachycení aktuální spotřeby stačí P1 Ultra.
Textový popis tohoto obrázku
Fotografie malého černého zařízení s jednou svislou anténou vlevo nahoře a otvory na přední straně, na bílém pozadí. Žádný čitelný text ani popisky.
Textový popis tohoto obrázku
Fotografie malého černého zařízení se dvěma svislými anténami vlevo nahoře a otvory na přední straně, na bílém pozadí. Žádný čitelný text ani popisky.
Připojení k chytrému elektroměru / elektroměru
U každého čistého spotřebitele musí být možné zachytit aktuální odběr energie na příslušném chytrém elektroměru nebo elektroměru. K tomu se P1 Ultra připojuje přímo k elektroměru. Podle modelu elektroměru se připojení provádí přes:
- Port P1 — přímé digitální rozhraní na elektroměru
- Infračervené rozhraní (IR) — optické čtení, pokud není k dispozici port P1
P1 Ultra čte aktuální měření elektroměru a zpřístupňuje je systému Reduxi / Reduxi Cloud pro výpočet a řízení v reálném čase.
Přehled všech podporovaných modelů elektroměrů najdete v odkazovaném článku:
📖 Kompatibilní elektroměry a chytré elektroměry
Napájení P1 Ultra
Podle situace při instalaci jsou k dispozici tyto možnosti:
- Síťový adaptér do zásuvky — nejběžnější možnost; je třeba naplánovat zásuvku poblíž elektroměrového rozvaděče.
- Přes RS485 — při lokálním připojení lze P1 Ultra napájet přímo po spojení RS485.
- Přes adaptér USB-C na 2 piny (+/-) — pro připojení ke stávajícímu stejnosměrnému zdroji.
Před instalací zkontrolujte následující:
- Jaký elektroměr je nainstalován?
- Je elektroměr kompatibilní s Reduxi? (pokud ne: bezplatná integrace do systému Reduxi po posouzení — v ojedinělých případech je nutná výměna elektroměru)
- Používá se port P1, nebo infračervené rozhraní?
- Která ze tří možností napájení je na místě nejpraktičtější?
Textový popis tohoto obrázku

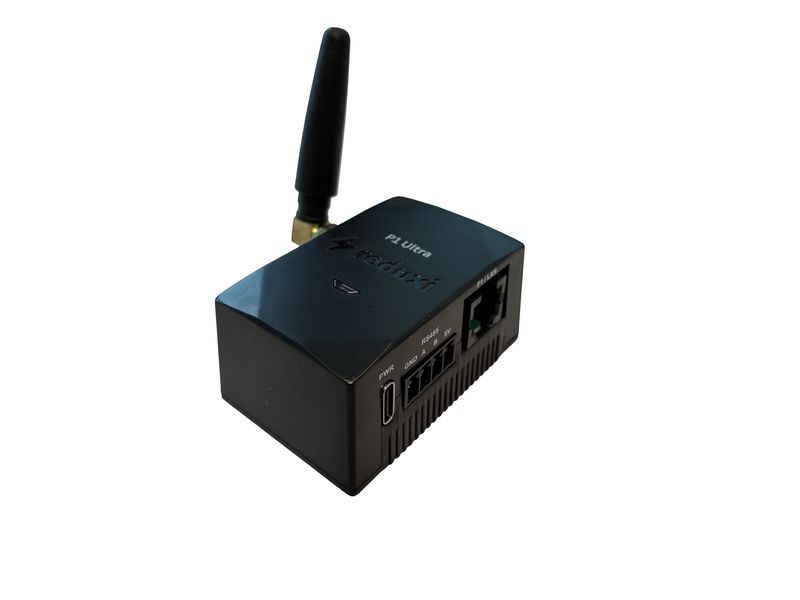

Fotografie P1 Ultra na bílém pozadí: malé černé obdélníkové zařízení s černou tyčovou anténou na zlatém konektoru vlevo nahoře. Na horní straně je vytištěno "P1 Ultra" s logem reduxi. Na přední straně je zleva doprava: malý port s popiskem "PWR" (plochý konektor), 4pólová šroubovací svorkovnice s popiskem "RS485" s popisky pinů "GND", "A", "B", "5V" a síťový port RJ45 s popiskem "P1/LAN" se zelenou LED pod ním.

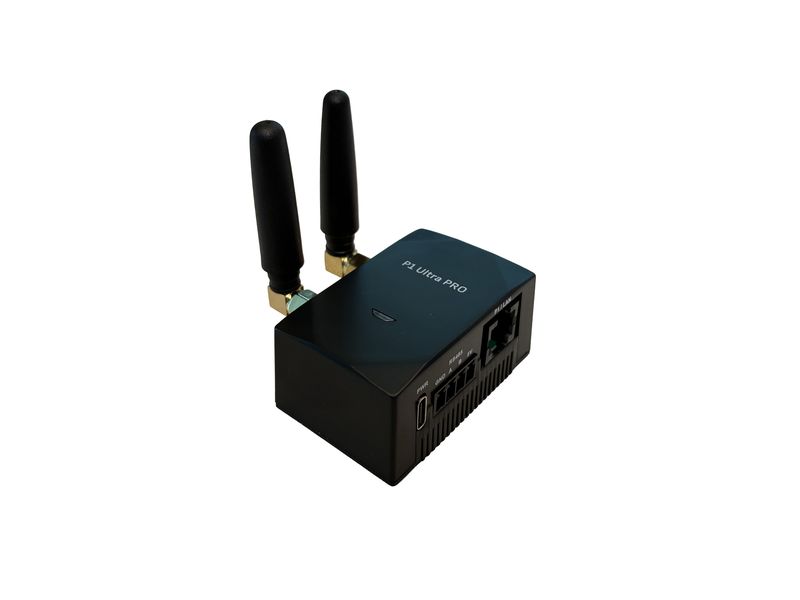

Textový popis tohoto obrázku
Fotografie P1 Ultra PRO na bílém pozadí: malé černé obdélníkové zařízení se dvěma černými tyčovými anténami na zlatých konektorech vlevo nahoře. Na horní straně je vytištěno "P1 Ultra PRO". Na přední straně je zleva doprava: plochý konektorový port s popiskem "PWR", 4pólová šroubovací svorkovnice s popiskem "RS485" s malými popisky pinů (GND, A, B) a síťový port RJ45 s malým popiskem nad ním a zelenou LED pod ním.
Podrobný návod k připojení a stavu LED najdete v odkazovaném článku:
4 Přístup k aplikaci a cloudu
Všichni uživatelé Reduxi si mohou stáhnout aplikaci Reduxi do chytrého telefonu, vytvořit si účet a zobrazit si svou vlastní spotřebu nebo výrobu. V aplikaci i na počítači se vizuálně rozlišuje elektřina pocházející z EEG nebo ze společného výrobního zařízení a elektřina odebíraná přímo z veřejné sítě.
| Úroveň přístupu | Who | Viditelná data |
|---|---|---|
| Přístup agregátora | Oprávněné subjekty / správci EEG | Všichni účastníci EEG — spotřeba a výroba celkem i za jednotlivé účastníky |
| Přístup účastníka | Jednotliví účastníci (domácnosti, výrobci) | Pouze jejich vlastní komponenty a související doplňující informace, například odběr ze sítě a odběr z EEG |
Oprávněné subjekty EEG tak získají přístup agregátora do Reduxi Cloud s přehledem všech účastníků, zatímco jednotliví účastníci vidí jen své vlastní komponenty a doplňující informace, které se jich týkají.

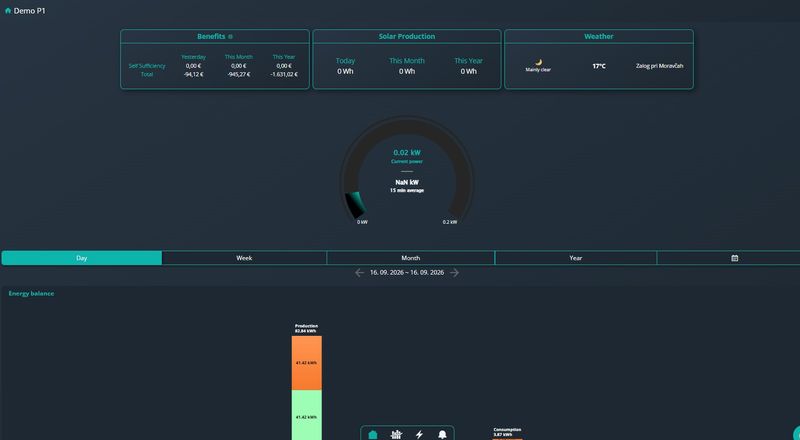

Textový popis tohoto obrázku
Snímek obrazovky webové aplikace Reduxi Cloud v tmavém motivu, pohled účastníka, název lokality "Demo P1" vlevo nahoře (postranní panel není vidět). Horní karty: "Benefits" s řádky Self Sufficiency a Total, sloupci Yesterday, This Month, This Year (Self Sufficiency: 0,00 €, 0,00 €, 0,00 €; Total: -94,12 €, -945,27 €, -1.631,02 €); "Solar Production" (Today 0 Wh, This Month 0 Wh, This Year 0 Wh); "Weather" (17°C, Zalog pri Moravčah, Mainly clear). Pod nimi: půlkruhový ukazatel zobrazující "0.02 kW Current power" a "NaN kW 15 min average", stupnice 0 kW až 0.2 kW. Tlačítka období: Day (vybrané), Week, Month, Year a ikona kalendáře; rozsah dat "16. 09. 2026 - 16. 09. 2026" se šipkami. Sekce "Energy balance" se sloupcem "Production" (asi 82.84 kWh, rozdělený na dvě části po asi 41.42 kWh, oranžovou a zelenou) a druhým malým sloupcem "Consumption" (asi 5.87 kWh, částečně oříznutý). Je vidět spodní lišta se čtyřmi ikonami. Obrázek je dole oříznutý.

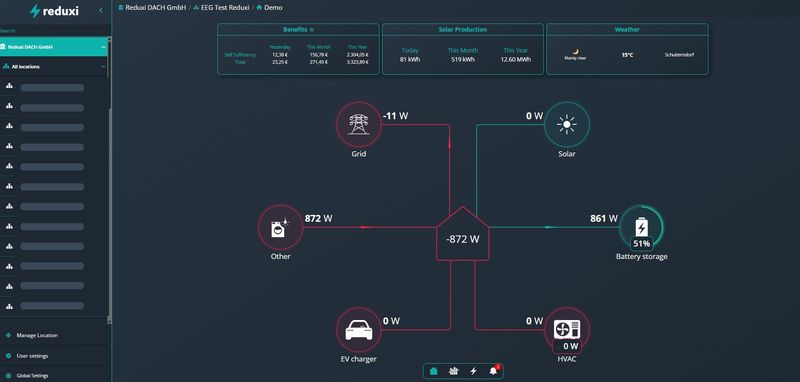

Textový popis tohoto obrázku
Snímek obrazovky webové aplikace Reduxi Cloud v tmavém motivu, pohled agregátora. Drobečková navigace nahoře: Reduxi DACH GmbH / EEG Test Reduxi / Demo. Levý postranní panel: vyhledávací pole, vybraná položka "Reduxi DACH GmbH" (tyrkysová), "All locations", seznam asi 12 řádků lokalit s názvy a dole "Manage Location", "User settings", "Global Settings". Horní souhrnné karty: "Benefits" (Self-Sufficiency a Total, sloupce Yesterday, This Month, This Year; hodnoty 12,38 €, 156,78 €, 2.304,05 € a 23,25 €, 271,45 €, 3.323,89 €), "Solar Production" (Today 81 kWh, This Month 519 kWh, This Year 12.60 MWh), "Weather" (15°C, Schutterndorf, partly clear). Schéma toku energie: Grid -11 W, Solar 0 W, Other 872 W, uprostřed ikona domu -872 W, Battery storage 861 W s 51%, EV charger 0 W, HVAC 0 W (pod ním 0 W). Spodní lišta se čtyřmi ikonami, poslední s červenou tečkou oznámení.
5 Přehled nastavení systému
| Role | Potřebný hardware | Poznámka |
|---|---|---|
| Výrobce (FVE, úložiště, FVE + úložiště, další řiditelní výrobci) | 1× Reduxi Controller na výrobnu | DIN lišta v elektroměrovém rozvaděči nebo samostatné provedení |
| Více výrobců v téže komunitě | 1× Reduxi Controller na výrobce | škáluje se podle potřeby |
| Čistý spotřebitel (bez vlastní výroby) | 1× P1 Ultra Plus (nebo Pro, pokud není Wi‑Fi) | řídicí jednotka není potřeba |
| Každé relevantní měřicí místo | 1× P1 Ultra Plus/Pro na chytrém elektroměru | základ pro zachycení dat v reálném čase |
Aktuální měření všech účastníků dohromady tvoří základ pro řízení společně vyrobené energie v reálném čase. Odtud se zbytek nastavení liší podle konfigurace — viz bod 6 (EEG) nebo bod 7 (GEA).
6 Nastavení EEG (připojení P1 Ultra přes MQTT)
Architektura
V komunitě obnovitelné energie (EEG) jsou účastníci často rozptýleni na více měřicích místech nebo lokalitách. Aby bylo možné všechna měření shromažďovat centrálně, komunikuje každé P1 Ultra přes MQTT jak s Reduxi Cloud, tak s hlavní řídicí jednotkou komunity. Hlavní řídicí jednotka zajišťuje řízení všech účastníků v reálném čase, zatímco cloud poskytuje ukládání dat, přiřazování a přístup přes aplikaci/web.

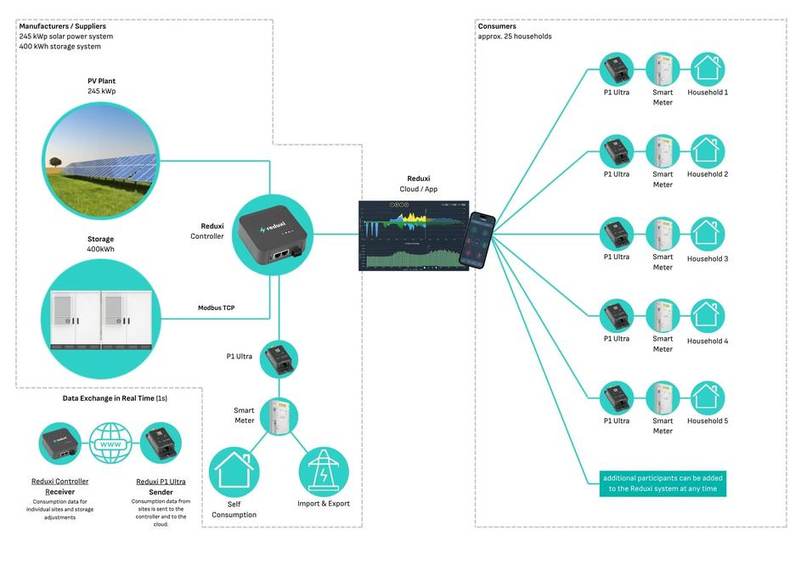

Textový popis tohoto obrázku
Schéma příkladové instalace EEG: hlavní místo s FVE a úložištěm zásobující asi 25 domácností. Vlevo přerušovaný rámeček "Manufacturers / Suppliers" s textem "245 kWp solar power system, 400 kWh storage system". Uvnitř: "PV Plant 245 kWp" (fotografie solárního pole) a "Storage 400kWh" (fotografie skříní úložiště), obojí spojeno čarami s "Reduxi Controller" (černá krabička se dvěma síťovými porty); čára úložiště je označena "Modbus TCP". Pod řídicí jednotkou: "P1 Ultra" spojené se "Smart Meter", které se větví na "Self Consumption" (ikona domu) a "Import & Export" (ikona sloupu vedení). Řídicí jednotka je spojena s "Reduxi Cloud / App" (snímek dashboardu a telefon). Vpravo přerušovaný rámeček "Consumers, approx. 25 households": pět řádků, každý "P1 Ultra", "Smart Meter", "Household 1" až "Household 5", spojených čarami z cloudu/aplikace. Dole tyrkysový rámeček: "additional participants can be added to the Reduxi system at any time". Vlevo dole přerušovaný rámeček "Data Exchange in Real Time (1s)": ikona řídicí jednotky Reduxi a ikona P1 Ultra spojené přes zeměkouli (www). Popisky: "Reduxi Controller Receiver: Consumption data for individual sites and storage adjustments" a "Reduxi P1 Ultra Sender: Consumption data from sites is sent to the controller and to the cloud".
Předpoklady
- Přístup k internetu na každém měřicím místě (Wi‑Fi nebo připojení SIM přes P1 Ultra Pro)
- Reduxi Controller je již nastaven jako hlavní řídicí jednotka komunity
- Zařízení P1 Ultra jsou již připojena k příslušnému chytrému elektroměru (viz bod 3)
- Přístup k přihlašovacím údajům MQTT této EEG z Reduxi Cloud — uživatelské jméno a heslo si můžete vyžádat u podpory Reduxi; ideálně před zahájením instalace
Příprava přihlašovacích údajů MQTT a hlavní řídicí jednotky
Přihlašovací údaje k připojení MQTT se zadávají přímo na hlavní řídicí jednotce v jejím webovém rozhraní (Reduxi Configurator). V levé nabídce postupujte touto cestou:
Settings.System.Connector.MQTT v3 — zde se zadávají přihlašovací údaje.Textový popis tohoto obrázku

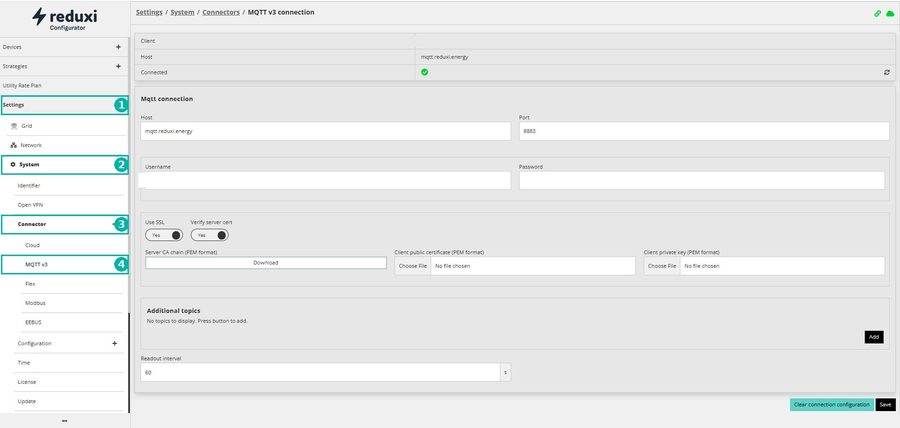

Snímek obrazovky stránky "Settings / System / Connectors / MQTT v3 connection" v Reduxi Configurator se zelenou ikonou odkazu a zelenou ikonou mraku vpravo nahoře. Levé menu: Devices (+), Strategies (+), Utility Rate Plan, Settings (odznak 1), Grid, Network, System (odznak 2), Identifier, Open VPN, Connector (odznak 3), Cloud, MQTT v3 (odznak 4, vybráno), Flex, Modbus, EEBUS, Configuration (+), Time, License, Update. Tabulka stavu: Client: (prázdné); Host: mqtt.reduxi.energy; Connected: zelené zatržítko s ikonou obnovení. Sekce "Mqtt connection": Host: mqtt.reduxi.energy; Port: 8883; Username: prázdné; Password: prázdné; Use SSL: přepínač zapnutý (Yes); Verify server cert: přepínač zapnutý (Yes); Server CA chain (PEM format): tlačítko Download; Client public certificate (PEM format): Choose File, No file chosen; Client private key (PEM format): Choose File, No file chosen. Sekce "Additional topics": text "No topics to display. Press button to add." s tlačítkem Add. Readout interval: 60 s. Tlačítka dole: tyrkysové "Clear connection configuration" a černé Save.
V části MQTT v3 connection vyplňte následující pole:
-
Host a Port — adresa brokeru MQTT Reduxi (
mqtt.reduxi.energy, port8883) - Username a Password — přihlašovací údaje, které Reduxi poskytlo pro tuto EEG
-
Use SSL a Verify server cert — obojí nastavte na
Yes - Readout interval — pro RECs se doporučuje 1 sekunda (výchozí hodnota v poli: 60 sekund)
Server CA chain, formát PEM). Tlačítko Download v oblasti Connector je na snímku obrazovky záměrně zašedlé: umožňuje jen opětovné stažení již nahraného certifikátu — počáteční stažení tímto způsobem není možné. Certifikát se proto musí na hlavní řídicí jednotku nejprve jednou nahrát, než ho bude možné přes toto tlačítko znovu stáhnout.Aktuálně platný certifikát serveru k jednorázovému nahrání si můžete stáhnout zde:
Po uložení přihlašovacích údajů se na stránce Connector zobrazí aktivní připojení k brokeru MQTT: Client ID, Host a zelené zatržítko u Connected. Jeho zobrazení po uložení může trvat až asi 1 minutu.
Textový popis tohoto obrázku
Oříznutý snímek obrazovky Reduxi Configurator zobrazující malou tabulku s řádkem záhlaví "Client". Řádek "Host": mqtt.reduxi.energy. Řádek "Connected": zelený kruh s bílým zatržítkem a ikona obnovení na pravém konci řádku. Ukazuje to aktivní připojení MQTT.
Konfigurace P1 Ultra pro MQTT
Kromě hlavní řídicí jednotky se musí pro MQTT nastavit také každé jednotlivé P1 Ultra v jeho vlastním webovém rozhraní. Otevřete proto v nabídce kartu Services (bod 1 na obrázku).
Textový popis tohoto obrázku
Snímek obrazovky místního webového rozhraní P1 Ultra (záhlaví: logo reduxi a "P1 - ULTRA"). Horní karty: Home, Network, Meter, Services (vybraná, tyrkysový rámeček, odznak 1), System. Sekce v pořadí. Cloud: zelený odznak "Connected"; Enable: přepínač Yes; text "Device is connected to the cloud server". UDP Server: červený odznak "Disconnected"; Enable: přepínač Yes; text "Data from electricity meter will be transmitted via UDP port (3333)". Modbus: modrý odznak "Active"; Enable: přepínač Yes; Modbus register structure: Reduxi (rozbalovací nabídka). MQTT (tyrkysový rámeček, odznak 2): zelený odznak "Active"; Enable: přepínač Yes; MQTT broker preset: Custom (rozbalovací nabídka); MQTT broker address: mqtt.reduxi.energy; Message type: Standard (rozbalovací nabídka); Username: prázdné; Password: skryté tečkami (s ikonou oka). Druhý tyrkysový rámeček (odznak 3): Use TLS: přepínač Yes; Verify server: přepínač Yes; Server certificate CA (PEM format): název souboru "mqtt.reduxi.energy-CA 1 (2).pem" s červeným tlačítkem smazání (koš). Pod rámečkem: Client private key (PEM format): Choose File, No file chosen; Client public key (PEM format): Choose File, No file chosen.
V části MQTT (bod 2 na obrázku) zadejte stejné přihlašovací údaje jako na hlavní řídicí jednotce:
-
MQTT broker address —
mqtt.reduxi.energy - Username a Password — přihlašovací údaje, které Reduxi poskytlo pro tuto EEG
-
Use TLS a Verify server — obojí nastavte na
Yes(bod 3 na obrázku) - Server certificate CA (PEM format) — nainstalujte (nahrajte) certifikát serveru
Jde o stejný certifikát serveru, který se používá na hlavní řídicí jednotce — v případě potřeby si ho zde stáhněte znovu:
Poté si poznamenejte Unit ID zařízení P1 Ultra na kartě System (bod 1 na obrázku) — budete ho potřebovat v dalším kroku při přidávání zařízení na hlavní řídicí jednotce.

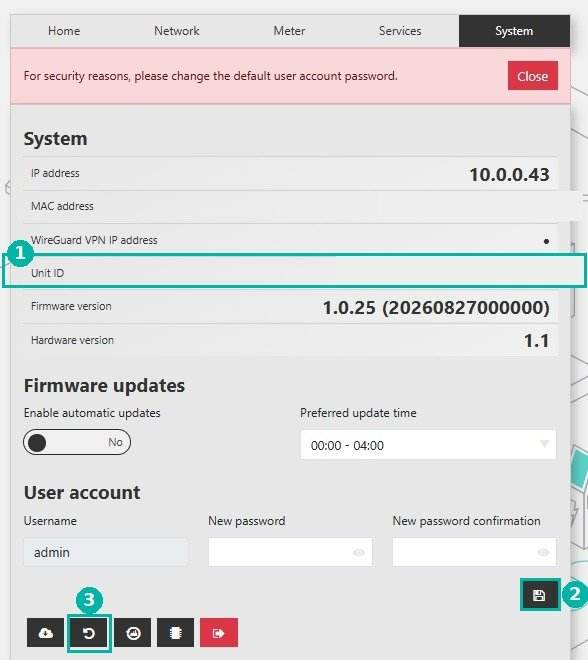

Textový popis tohoto obrázku
Snímek obrazovky místního webového rozhraní P1 Ultra, vybraná karta "System". Horní karty: Home, Network, Meter, Services, System. Růžový banner s textem "For security reasons, please change the default user account password." a červeným tlačítkem "Close". Sekce "System": IP address: 10.0.0.43; MAC address: (prázdné, začerněno); WireGuard VPN IP address: pouze tečka; Unit ID: (prázdné, začerněno; řádek zvýrazněn tyrkysovým rámečkem a odznakem 1); Firmware version: 1.0.25 (20260827000000); Hardware version: 1.1. Sekce "Firmware updates": Enable automatic updates: přepínač No; Preferred update time: 00:00 - 04:00 (rozbalovací nabídka). Sekce "User account": Username: admin; New password: prázdné pole s ikonou oka; New password confirmation: prázdné pole s ikonou oka. Tlačítko s ikonou uložení (disketa) je zvýrazněno odznakem 2. Spodní řada pěti tlačítek s ikonami: nahrání do cloudu, šipka obnovení/znovu načtení (zvýrazněná odznakem 3), kruhová ikona, ikona sady a červená ikona odhlášení.
Poté:
- Konfiguraci uložte ikonou Save (bod 2 na obrázku)
- Zařízení restartujte ikonou Restart (bod 3 na obrázku)
Po restartu lze připojení zkontrolovat na kartě Services. Pokud je připojení MQTT aktivní, zobrazuje sekce MQTT zelený odznak Active — data se pak průběžně odesílají na server MQTT. I zde může jeho zobrazení po restartu trvat až asi 1 minutu:
Textový popis tohoto obrázku
Oříznutý snímek obrazovky webového rozhraní P1 Ultra, stránka Services: šedý řádek s popiskem "MQTT" vlevo a zeleným odznakem s bílým textem "Active" vpravo.
Přiřazení účastníků v hlavní řídicí jednotce
Nakonec se musí každé P1 Ultra přidat jako zařízení na hlavní řídicí jednotce. Vyberte proto v levé nabídce Add device (bod 1 na obrázku).

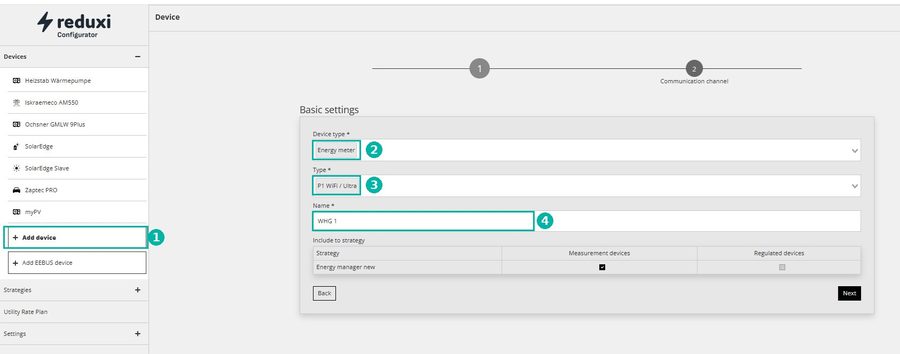

Textový popis tohoto obrázku
Snímek obrazovky Reduxi Configurator, stránka "Device", krok 1 ze 2 průvodce (krok 2 má popisek "Communication channel"), nadpis "Basic settings". Levé menu v části "Devices": Heizstab Wärmepumpe, Iskraemeco AM550, Ochsner GMLW 9Plus, SolarEdge, SolarEdge Slave, Zaptec PRO, myPV, poté tlačítko "+ Add device" (zvýrazněné tyrkysovým rámečkem a odznakem 1) a "+ Add EEBUS device". Níže: "Strategies", "Utility Rate Plan", "Settings". Pole formuláře: Device type *: Energy meter (odznak 2); Type *: P1 WiFi / Ultra (odznak 3); Name *: WHG 1 (odznak 4). Tabulka "Include to strategy" se sloupci Strategy, Measurement devices, Regulated devices: řádek "Energy manager new" se zaškrtnutým Measurement devices a nezaškrtnutým Regulated devices. Tlačítka: Back, Next.
V kroku Basic settings zadejte následující:
-
Device type —
Energy meter(bod 2 na obrázku) -
Type —
P1 WiFi / Ultra(bod 3 na obrázku) - Name — označení elektroměru/účastníka (např. číslo jednotky nebo jméno účastníka) (bod 4 na obrázku)
Poté pokračujte tlačítkem Next k druhému kroku:
Textový popis tohoto obrázku

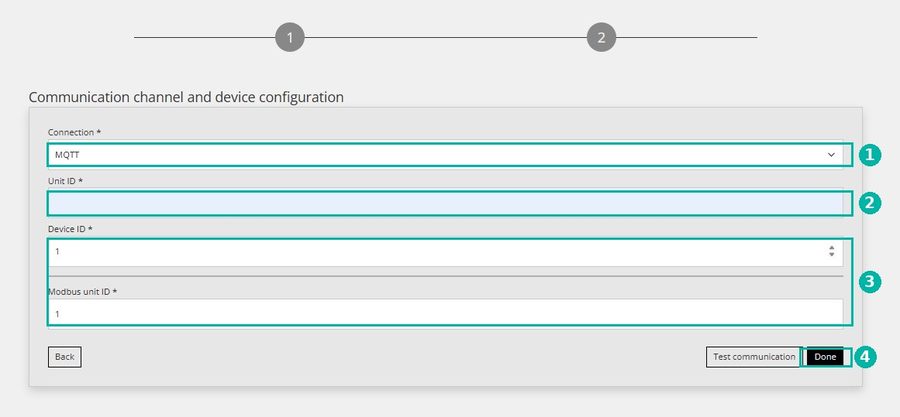

Snímek obrazovky průvodce přidáním zařízení v Reduxi Configurator, krok 2 ze 2 (nahoře dva očíslované kruhy), nadpis "Communication channel and device configuration". Pole: Connection *: MQTT (rozbalovací nabídka, tyrkysový rámeček, odznak 1); Unit ID *: prázdné, světle modré pole (odznak 2); Device ID *: 1 s číselníkem (odznak 3); Modbus unit ID *: 1 (odznak 3, jeden rámeček kolem obou polí). Tlačítka: Back (vlevo), Test communication a černé tlačítko Done (odznak 4).
-
Connection — vyberte
MQTT(bod 1 na obrázku) - Unit ID — zadejte Unit ID, které jste si dříve poznamenali na P1 Ultra (bod 2 na obrázku)
-
Device ID a Modbus unit ID — ponechte výchozí hodnotu
1(bod 3 na obrázku)
Dokončete tlačítkem Done (bod 4 na obrázku) — účastník je nyní vytvořen a přiřazen v hlavní řídicí jednotce.
Řízení v reálném čase a priority
V hlavní řídicí jednotce přejděte na Strategy → Energy manager → karta Included items a určete, která zařízení se měří a která se aktivně řídí.

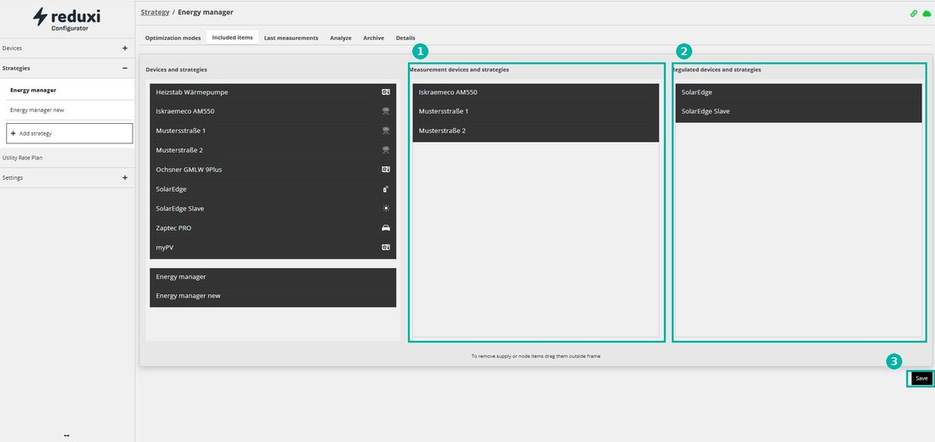

Textový popis tohoto obrázku
Snímek obrazovky Reduxi Configurator, stránka "Strategy / Energy manager", vybraná karta "Included items" (další karty: Optimization modes, Last measurements, Analyze, Archive, Details). Levé menu: Devices (+), Strategies (-) s položkami "Energy manager" (vybráno) a "Energy manager new", tlačítko "+ Add strategy", Utility Rate Plan, Settings (+). Tři sloupce. Levý sloupec "Devices and strategies": Heizstab Wärmepumpe, Iskraemeco AM550, Musterstraße 1, Musterstraße 2, Ochsner GMLW 9Plus, SolarEdge, SolarEdge Slave, Zaptec PRO, myPV; pod nimi druhá skupina: Energy manager, Energy manager new. Prostřední sloupec "Measurement devices and strategies" (tyrkysový rámeček, odznak 1): Iskraemeco AM550, Musterstraße 1, Musterstraße 2. Pravý sloupec "Regulated devices and strategies" (tyrkysový rámeček, odznak 2): SolarEdge, SolarEdge Slave. Nápověda dole: "To remove supply or node items drag them outside frame". Černé tlačítko "Save" vpravo dole (tyrkysový rámeček, odznak 3).
- Všechny čisté elektroměry/měřicí zařízení (např. P1 Ultra spotřebitele) musí být uvedeny v části Measurement devices and strategies (bod 1 na obrázku).
- Všechna zařízení, která se mají aktivně řídit (např. střídač, wallbox, topná tyč), musí být uvedena v části Regulated devices and strategies (bod 2 na obrázku).
- Přiřazení se provádí pomocí drag & drop z levého seznamu
Devices and strategiesdo požadovaného sloupce. - Změny je vždy nutné uložit tlačítkem Save (bod 3 na obrázku).

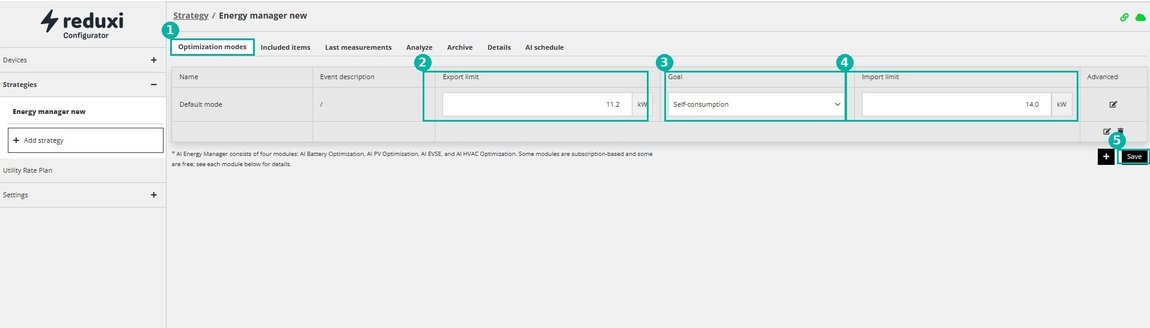

Kromě toho se na kartě Optimization modes (bod 1 na obrázku, v příslušné strategii) nastavuje limit dodávky/odběru a strategie řízení:

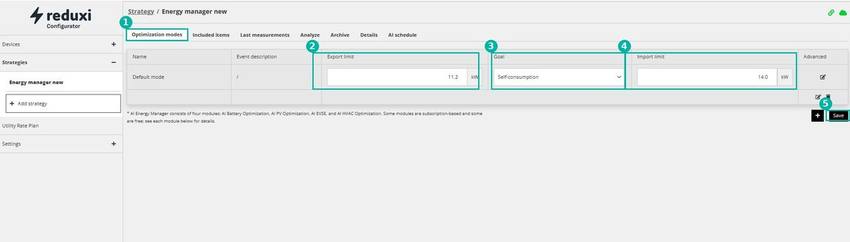

Textový popis tohoto obrázku
Snímek obrazovky Reduxi Configurator, stránka "Strategy / Energy manager new", vybraná karta "Optimization modes" (odznak 1; další karty: Included items, Last measurements, Analyze, Archive, Details, AI schedule). Levé menu: Devices (+), Strategies (-) s vybranou položkou "Energy manager new", "+ Add strategy", Utility Rate Plan, Settings (+). Tabulka se sloupci Name, Event description, Export limit, Goal, Import limit, Advanced. Řádek: Name: Default mode; Event description: /; Export limit: 11.2 kW (odznak 2); Goal: Self-consumption (rozbalovací nabídka, odznak 3); Import limit: 14.0 kW (odznak 4); Advanced: ikona úprav. Druhý řádek pod ním je prázdný, s ikonami úprav a smazání. Poznámka pod čarou: "* AI Energy Manager consists of four modules: AI Battery Optimization, AI PV Optimization, AI EVSE, and AI HVAC Optimization. Some modules are subscription-based and some are free; see each module below for details." Tlačítka: černé "+" a černé "Save" (tyrkysový rámeček, odznak 5). Vpravo nahoře: zelená ikona odkazu a zelená ikona mraku.
- Export limit a Import limit — maximální výkon dodávky nebo odběru výrobny v kW (body 2 a 4 na obrázku).
-
Goal — cíl řízení, u RECs obvykle
Self-consumption(bod 3 na obrázku): spotřebu elektřiny všech účastníků společně pokrývá výrobna (nebo výrobny). - I zde: zadané údaje potvrďte tlačítkem Save (bod 5 na obrázku).
Funkční test a uvedení do provozu
Funkční test EEG spočívá v zásadě v kontrole věrohodnosti dříve nastavených hodnot:
- Všechna zařízení P1 Ultra zobrazují v
Servicesaktivní připojení MQTT (Active) a na hlavní řídicí jednotce je připojení v částiConnectoroznačeno jakoConnected(viz bod 6.2/6.3). - Pokud se
ActiveneboConnectednezobrazí, znovu zkontrolujte přihlašovací údaje MQTT, nastavení TLS a certifikát serveru na P1 Ultra i na hlavní řídicí jednotce — a ujistěte se, že byla konfigurace v každém případě potvrzena tlačítkem Save. - Každý účastník je správně přiřazen jako měřicí zařízení nebo regulované zařízení (viz výše).
- Limit dodávky/odběru a cíl řízení (
Self-consumption) odpovídají skutečným podmínkám výrobny. - Přicházející měření od účastníků vypadají věrohodně — žádné zjevně chybné nebo chybějící hodnoty.
Jakmile jsou splněny všechny body, je EEG nastavena a připravena k provozu.
7 Nastavení GEA (připojení P1 Ultra lokálně přes Wi‑Fi/RTU)
Architektura
U společného výrobního zařízení (GEA) se všechna měřicí místa obvykle nacházejí na stejném místě nebo ve stejné budově. Každé měřicí místo je rovněž vybaveno P1 Ultra, ale zařízení komunikují s Reduxi Controller lokálně a přímo — bez oklik přes MQTT a cloud, které se používají u EEG. Pro lokální propojení jsou k dispozici dva typy připojení: Wi‑Fi nebo kabelové připojení RTU (Modbus RTU / RS485).

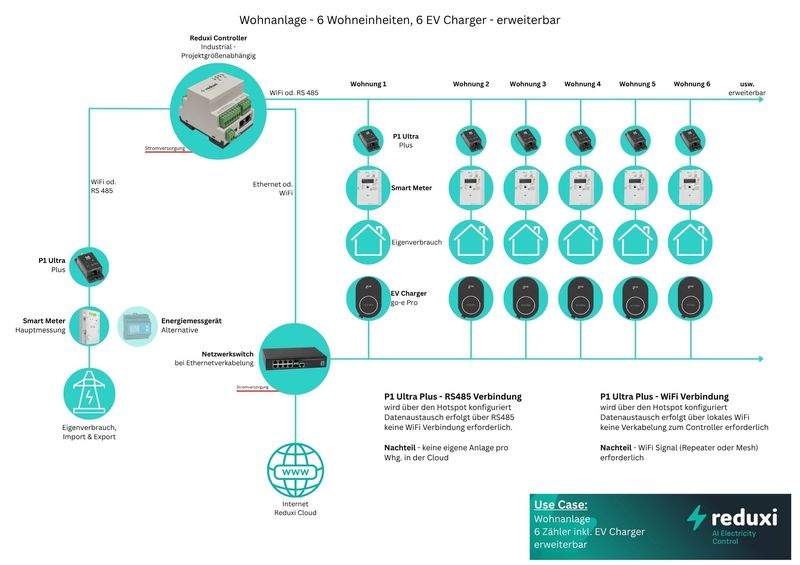

Textový popis tohoto obrázku
Schéma příkladové instalace pro bytový dům se 6 byty a 6 nabíječkami elektromobilů, rozšiřitelné. Německý nadpis: "Wohnanlage - 6 Wohneinheiten, 6 EV Charger - erweiterbar" [Obytný komplex, 6 bytových jednotek, 6 nabíječek elektromobilů, rozšiřitelné]. Vlevo nahoře: Reduxi Controller s popiskem "Industrial - Projektgrößenabhängig" [Industrial, podle velikosti projektu], s červeně podtrženou poznámkou "Stromversorgung" [napájení]. Horní čára z řídicí jednotky s popiskem "WiFi od. RS 485" vede doprava přes sloupce "Wohnung 1" až "Wohnung 6" a "usw. erweiterbar" [atd., rozšiřitelné]. Každý sloupec bytu obsahuje shora dolů: P1 Ultra Plus (malé černé zařízení), Smart Meter, ikonu domu Eigenverbrauch [vlastní spotřeba], EV Charger (ve sloupci 1 označený go-e Pro). Spodní čára vede pod všemi sloupci k Netzwerkswitch [síťový switch] "bei Ethernetverkabelung" [při kabeláži Ethernet], rovněž s červenou poznámkou "Stromversorgung". Levá větev z řídicí jednotky, označená "WiFi od. RS 485": P1 Ultra Plus, Smart Meter "Hauptmessung" [hlavní měření] a alternativa "Energiemessgerät" [měřič energie], spojené s ikonou sloupu vedení s popiskem "Eigenverbrauch, Import & Export". Řídicí jednotka je přes "Ethernet od. WiFi" spojena se switchem a switch s ikonou zeměkoule "Internet, Reduxi Cloud". Textový blok "P1 Ultra Plus - RS485 Verbindung": konfigurace přes hotspot; výměna dat přes RS485; není potřeba připojení WiFi. "Nachteil" [nevýhoda]: žádný vlastní systém pro každý byt v cloudu. Textový blok "P1 Ultra Plus - WiFi Verbindung": konfigurace přes hotspot; výměna dat přes místní WiFi; není potřeba kabeláž k řídicí jednotce. "Nachteil": je potřeba signál WiFi (opakovač nebo mesh). Banner vpravo dole: "Use Case: Wohnanlage 6 Zähler inkl. EV Charger erweiterbar" s logem reduxi a sloganem "AI Electricity Control".
Předpoklady
- Reduxi Controller je již nainstalován a v provozu na místě (viz bod 2)
- Zařízení P1 Ultra jsou již připojena k příslušným chytrým elektroměrům (viz bod 3)
- Pro Wi‑Fi: společná místní síť Wi‑Fi pro řídicí jednotku a všechna zařízení P1 Ultra
- Pro RTU: zapojení RS485 mezi zařízeními P1 Ultra a řídicí jednotkou je hotové nebo naplánované
Volba typu připojení: Wi‑Fi nebo RTU
Lokální připojení P1 Ultra
Pro připojení přes Wi‑Fi je potřeba IP adresa příslušného P1 Ultra (bod 1 na obrázku). Najdete ji přímo na zařízení na kartě System:

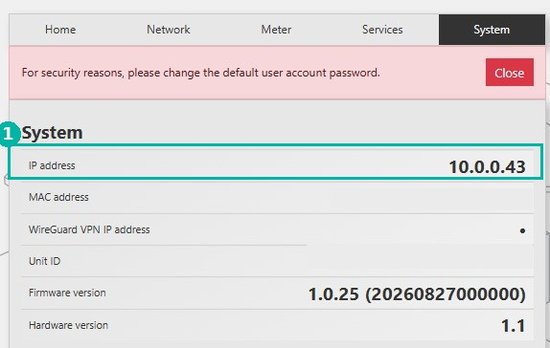

Textový popis tohoto obrázku
Snímek obrazovky místního webového rozhraní P1 Ultra, vybraná karta "System". Horní karty: Home, Network, Meter, Services, System. Růžový banner s textem "For security reasons, please change the default user account password." a červeným tlačítkem "Close". Nadpis "System". Řádky: IP address: 10.0.0.43 (zvýrazněno tyrkysovým rámečkem a odznakem 1); MAC address: (prázdné, začerněno); WireGuard VPN IP address: pouze tečka; Unit ID: (prázdné, začerněno); Firmware version: 1.0.25 (20260827000000); Hardware version: 1.1.
Tato IP adresa se pak zadává při přidávání zařízení na řídicí jednotce v části Connection: TCP/IP (viz bod 7.4).
Po zapojení RS485 (viz bod 1) se RTU aktivuje přímo na P1 Ultra: otevřete sekci Modbus na kartě Services.

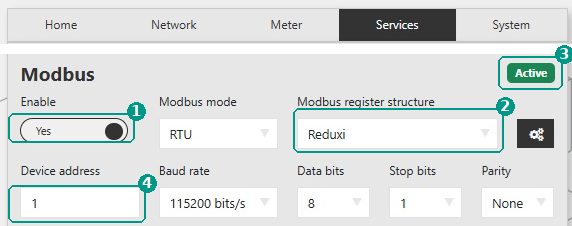

Textový popis tohoto obrázku
Snímek obrazovky místního webového rozhraní P1 Ultra, vybraná karta "Services" (karty: Home, Network, Meter, Services, System), sekce "Modbus" se zeleným odznakem "Active" (tyrkysový rámeček, odznak 3). Pole: Enable: přepínač Yes (odznak 1); Modbus mode: RTU (rozbalovací nabídka); Modbus register structure: Reduxi (rozbalovací nabídka, odznak 2) s černým tlačítkem nastavení (ozubené kolo) vedle; Device address: 1 (odznak 4); Baud rate: 115200 bits/s (rozbalovací nabídka); Data bits: 8 (rozbalovací nabídka); Stop bits: 1 (rozbalovací nabídka); Parity: None (rozbalovací nabídka).
-
Enable — nastavte na
Yes(bod 1 na obrázku) -
Modbus register structure — nastavte na
Reduxi(bod 2 na obrázku) - Stav vpravo nahoře se přepne na
Active(bod 3 na obrázku) -
Device address — zadejte zde unit ID zařízení P1 Ultra (např.
1) (bod 4 na obrázku); budete ho potřebovat později při přidávání zařízení na řídicí jednotce
Device address na P1 Ultra se musí shodovat s Modbus unit ID zadaným na řídicí jednotce (viz bod 7.4) — obě strany musí používat stejné unit ID. Přenosovou rychlost, datové bity, stop bity a paritu můžete ponechat na výchozích hodnotách.Přiřazení měřicích míst v řídicí jednotce
Každé měřicí místo se v Reduxi Controller vytvoří pomocí Add device v levé nabídce (bod 1 na obrázku).

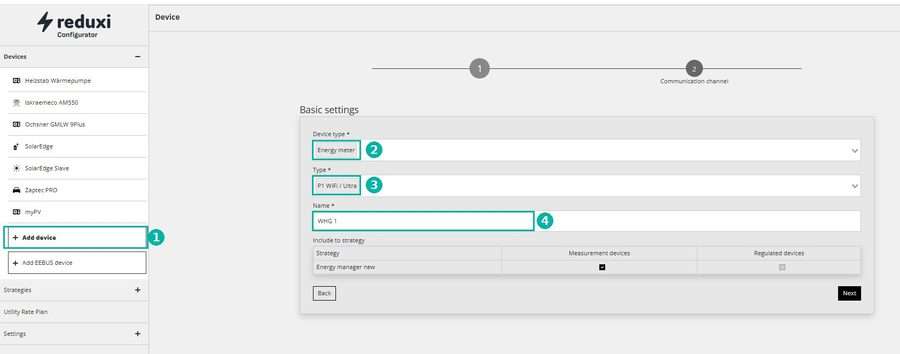

Textový popis tohoto obrázku
Snímek obrazovky Reduxi Configurator, stránka "Device", krok 1 ze 2 průvodce (krok 2 má popisek "Communication channel"), nadpis "Basic settings". Levé menu v části "Devices": Heizstab Wärmepumpe, Iskraemeco AM550, Ochsner GMLW 9Plus, SolarEdge, SolarEdge Slave, Zaptec PRO, myPV, poté tlačítko "+ Add device" (zvýrazněné tyrkysovým rámečkem a odznakem 1) a "+ Add EEBUS device". Níže: "Strategies", "Utility Rate Plan", "Settings". Pole formuláře: Device type *: Energy meter (odznak 2); Type *: P1 WiFi / Ultra (odznak 3); Name *: WHG 1 (odznak 4). Tabulka "Include to strategy" se sloupci Strategy, Measurement devices, Regulated devices: řádek "Energy manager new" se zaškrtnutým Measurement devices a nezaškrtnutým Regulated devices. Tlačítka: Back, Next.
V kroku Basic settings zadejte následující:
-
Device type —
Energy meter(bod 2 na obrázku) -
Type —
P1 WiFi / Ultra(bod 3 na obrázku) - Name — označení měřicího místa (např. číslo jednotky nebo jméno účastníka) (bod 4 na obrázku)
Poté pokračujte tlačítkem Next k druhému kroku — tam podle zvoleného typu připojení nastavte TCP/IP (Wi‑Fi) nebo RTU:

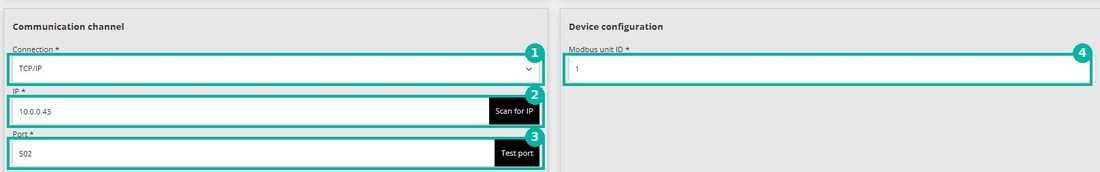

Textový popis tohoto obrázku
Oříznutý snímek obrazovky formuláře zařízení v Reduxi Configurator se dvěma panely. Levý panel "Communication channel": Connection *: TCP/IP (rozbalovací nabídka, odznak 1); IP *: 10.0.0.43 s černým tlačítkem "Scan for IP" (odznak 2); Port *: 502 s černým tlačítkem "Test port" (odznak 3). Pravý panel "Device configuration": Modbus unit ID *: 1 (odznak 4). Pole jsou označena tyrkysovými rámečky a očíslovanými odznaky.
-
Connection — vyberte
TCP/IP(bod 1 na obrázku) -
IP — zadejte IP adresu poznamenanou na P1 Ultra (volitelně ji vyhledejte automaticky pomocí
Scan for IP) (bod 2 na obrázku) -
Port — výchozí hodnota
502, lze ověřit pomocíTest port(bod 3 na obrázku) -
Modbus unit ID — výchozí hodnota
1(bod 4 na obrázku)
Textový popis tohoto obrázku

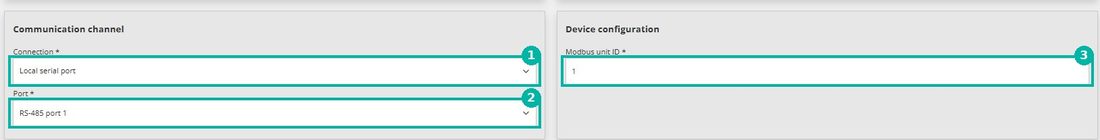

Oříznutý snímek obrazovky formuláře zařízení v Reduxi Configurator se dvěma panely. Levý panel "Communication channel": Connection *: Local serial port (rozbalovací nabídka, odznak 1); Port *: RS-485 port 1 (rozbalovací nabídka, odznak 2). Pravý panel "Device configuration": Modbus unit ID *: 1 (odznak 3). Pole jsou označena tyrkysovými rámečky a očíslovanými odznaky.
-
Connection — vyberte
Local serial port(bod 1 na obrázku) -
Port — vyberte použitý port RS-485 (např.
RS-485 port 1) (bod 2 na obrázku) -
Modbus unit ID — musí odpovídat ID jednotky uloženému v P1 Ultra v části
Services → Modbus(viz Bod 7.3) (bod 3 na obrázku)
Dokončete tlačítkem Done — měřicí místo je nyní vytvořeno v řídicí jednotce.
Řízení v reálném čase a priority
V Reduxi Controller přejděte na Strategy → Energy manager → karta Included items a určete, která měřicí místa se měří a která zařízení se aktivně řídí.
Textový popis tohoto obrázku
Snímek obrazovky Reduxi Configurator, stránka "Strategy / Energy manager", vybraná karta "Included items" (další karty: Optimization modes, Last measurements, Analyze, Archive, Details). Levé menu: Devices (+), Strategies (-) s položkami "Energy manager" (vybráno) a "Energy manager new", tlačítko "+ Add strategy", Utility Rate Plan, Settings (+). Tři sloupce. Levý sloupec "Devices and strategies": Heizstab Wärmepumpe, Iskraemeco AM550, Musterstraße 1, Musterstraße 2, Ochsner GMLW 9Plus, SolarEdge, SolarEdge Slave, Zaptec PRO, myPV; pod nimi: Energy manager, Energy manager new. Prostřední sloupec "Measurement devices and strategies" (tyrkysový rámeček, značka 1): Iskraemeco AM550, Musterstraße 1, Musterstraße 2. Pravý sloupec "Regulated devices and strategies" (tyrkysový rámeček, značka 2): SolarEdge, SolarEdge Slave. Nápověda dole: "To remove supply or node items drag them outside frame". Černé tlačítko "Save" vpravo dole (tyrkysový rámeček, značka 3).
- Všechna čistě měřicí místa (např. P1 Ultra jednotky bez vlastní výroby) musí být uvedena v části Measurement devices and strategies (bod 1 na obrázku).
- Všechna zařízení, která se mají aktivně řídit (např. střídač, wallbox, topná tyč), musí být uvedena v části Regulated devices and strategies (bod 2 na obrázku).
- Přiřazení se provádí pomocí drag & drop z levého seznamu
Devices and strategiesdo požadovaného sloupce. - Změny je vždy nutné uložit tlačítkem Save (bod 3 na obrázku).
Na kartě Optimization modes (bod 1 na obrázku) se navíc nastavuje limit dodávky/odběru a strategie řízení GEA:
Textový popis tohoto obrázku
Snímek obrazovky Reduxi Configurator, stránka "Strategy / Energy manager new", vybraná karta "Optimization modes" (značka 1; další karty: Included items, Last measurements, Analyze, Archive, Details, AI schedule). Levé menu: Devices (+), Strategies (-) s vybranou položkou "Energy manager new", "+ Add strategy", Utility Rate Plan, Settings (+). Tabulka se sloupci Name, Event description, Export limit, Goal, Import limit, Advanced. Řádek: Name: Default mode; Event description: /; Export limit: 11.2 kW (značka 2); Goal: Self-consumption (rozbalovací seznam, značka 3); Import limit: 14.0 kW (značka 4); Advanced: ikona úprav. Poznámka pod čarou o modulech AI Energy Manager. Tlačítka: černé "+" a černé "Save" (tyrkysový rámeček, značka 5). Vpravo nahoře: zelená ikona odkazu a zelená ikona cloudu.
- Export limit a Import limit — maximální výkon dodávky nebo odběru výrobny v kW (body 2 a 4 na obrázku).
-
Goal — cíl řízení, u GEA obvykle
Self-consumption(bod 3 na obrázku): spotřebu elektřiny všech účastníků společně pokrývá výrobna (výrobny). - I zde: zadané údaje potvrďte tlačítkem Save (bod 5 na obrázku).
Funkční test a uvedení do provozu
Nakonec se zkontroluje věrohodnost dříve nastavených hodnot: správné přiřazení měřicích míst k měřicím nebo regulovaným zařízením a věrohodný limit dodávky/odběru a cíl řízení pro danou výrobnu. Protože zařízení P1 Ultra v GEA komunikují lokálně (Wi‑Fi/RTU) přímo s řídicí jednotkou, je pro každé měřicí místo k dispozici také přímý test komunikace.

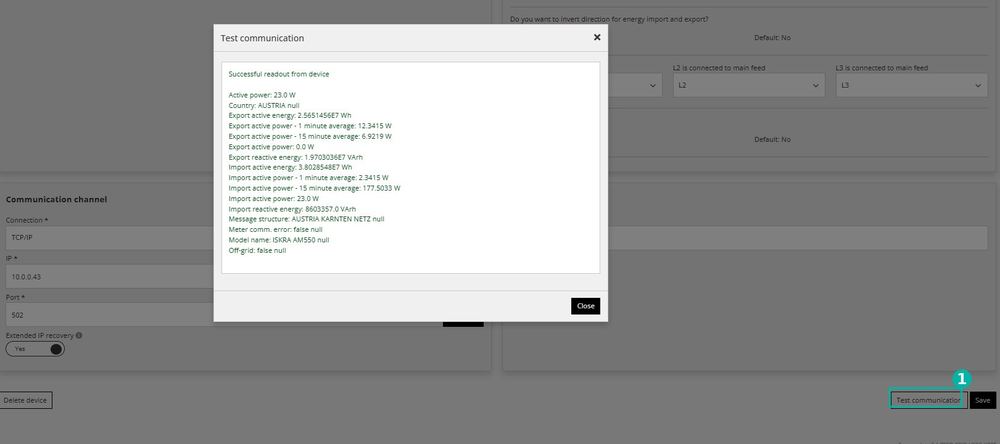

Na vytvořeném zařízení otestujte spojení tlačítkem Test communication (vedle Save) (bod 1 na obrázku):
Textový popis tohoto obrázku
Snímek obrazovky stránky zařízení v Reduxi Configurator s modálním dialogem "Test communication" (ikona zavření X vpravo nahoře) nad zašedlým pozadím. Text dialogu: "Successful readout from device"; Active power: 23.0 W; Country: AUSTRIA null; Export active energy: 2.5651456E7 Wh; Export active power - 1 minute average: 12.3415 W; Export active power - 15 minute average: 6.9219 W; Export active power: 0.0 W; Export reactive energy: 1.9703036E7 VArh; Import active energy: 3.8028548E7 Wh; Import active power - 1 minute average: 2.3415 W; Import active power - 15 minute average: 177.5033 W; Import active power: 23.0 W; Import reactive energy: 8603357.0 VArh; Message structure: AUSTRIA KARNTEN NETZ null; Meter comm. error: false null; Model name: ISKRA AM550 null; Off-grid: false null. Tlačítko "Close" (černé). Na částečně viditelném pozadí: "Do you want to invert direction for energy import and export" s výchozí hodnotou No; pole L2 is connected to main feed: L2 a L3 is connected to main feed: L3; sekce "Communication channel" s Connection *: TCP/IP, IP *: 10.0.0.43, Port *: 502, Extended IP recovery: přepínač zapnut (Yes). Tlačítka dole: Delete device, "Test communication" (tyrkysový rámeček se značkou 1) a Save.
- Úspěšná odpověď (
Successful readout from device) zobrazí právě načtené hodnoty (mimo jiné činný výkon, stav elektroměru, model elektroměru) — to potvrzuje správnou komunikaci pro dané měřicí místo. - Pokud se neobjeví žádná odpověď nebo nastane chyba, znovu zkontrolujte IP adresu/port nebo zapojení a také Modbus unit ID.
Jakmile jsou všechna měřicí místa úspěšně otestována a hodnoty jsou věrohodné, je GEA nastavena a připravena k provozu.
✓ Shrnutí
Společný základ (body 1–5): Elektroinstalační práce provedené oprávněným elektrikářem, jeden P1 Ultra na každé měřicí místo se zajištěným napájením a odpovídající přístup do aplikace/cloudu pro účastníky nebo agregátora.
EEG (bod 6): Zařízení P1 Ultra komunikují přes MQTT prostřednictvím Reduxi Cloud s hlavní řídicí jednotkou. Přihlašovací údaje a serverový certifikát jsou uloženy v řídicí jednotce a v každém P1 a každé měřicí místo se přiřazuje pomocí jeho Unit ID.
GEA (bod 7): Zařízení P1 Ultra komunikují lokálně a přímo s řídicí jednotkou — doporučeno přes RTU (Modbus RTU/RS485), případně přes Wi‑Fi. Přiřazení se provádí pomocí IP adresy nebo Modbus Unit ID.
Obě varianty dohromady: Nastavte strategii v Energy Manager (měřicí zařízení/regulovaná zařízení, limit dodávky/odběru, cíl řízení), poté zkontrolujte spojení a věrohodnost měření. Jakmile jsou všechna spojení aktivní a hodnoty věrohodné, je zařízení připraveno k provozu.
→ Časté problémy
| Problém | Řešení |
|---|---|
| Připojení MQTT se nezobrazuje jako Connected (hlavní řídicí jednotka) nebo Active (P1 Ultra) | Znovu zkontrolujte přihlašovací údaje (Host, Username, Password), ověřte, že Use SSL & Verify server cert / Use TLS & Verify server jsou obě nastaveny na Yes a že byl serverový certifikát nahrán do hlavní řídicí jednotky i do P1 Ultra. Ověřte, že byla konfigurace na každém zařízení uložena – zobrazení stavu může trvat až přibližně minutu (viz Nastavení EEG). |
| Serverový certifikát nelze stáhnout ze stránky Connector | Tlačítko Download v oblasti Connector znovu stáhne pouze certifikát, který již byl jednou nahrán – pro první stažení jej nelze použít. Aktuální serverový certifikát získejte z odkazu ke stažení v tomto článku a nejprve jej ručně nahrajte do hlavní řídicí jednotky i do každého P1 Ultra. |
| Test komunikace s měřicím místem GEA selhává (Wi‑Fi nebo RTU) | U Wi‑Fi znovu zkontrolujte IP adresu P1 Ultra (nebo použijte Scan for IP) a port (výchozí 502). U RTU ověřte zapojení RS485 a to, že Modbus unit ID zadané v řídicí jednotce odpovídá ID uloženému v P1 Ultra v části Services → Modbus. Ujistěte se, že je zařízení dostupné ve stejné síti (Wi‑Fi) nebo na stejné sběrnici (RTU) jako řídicí jednotka (viz Nastavení GEA). |
| Účastník nebo měřicí místo chybí v součtech nebo není řízeno | Ověřte, že je správně uvedeno v části Measurement devices nebo Regulated devices v Strategy → Energy manager → Included items a že bylo přiřazení potvrzeno tlačítkem Save. |
| Limit dodávky/odběru nebo cíl řízení neodpovídá výrobně | Znovu zkontrolujte hodnoty v Strategy → Energy manager → Optimization modes – Export limit, Import limit a Goal (obvykle Self-consumption) – a ověřte, že byly uloženy. |
| P1 Ultra nečte elektroměr, nebo se elektroměr jeví jako nekompatibilní | Ověřte, že má P1 Ultra vlastní vyhrazené napájení (síťový adaptér, RS485 nebo USB‑C – napájení z elektroměru nebere) a že typ připojení (port P1 nebo infračervený) odpovídá modelu elektroměru. Pokud elektroměr možná ještě není podporován, viz Kompatibilní elektroměry a chytré elektroměry. |
