Reduxi Controller 2.0 Netzwerkeinstellungen

Nutzen Sie den zusätzlichen LAN-Anschluss des Reduxi Controller 2.0 für mehr Cybersicherheit und ein robusteres System.

🔧 Reduxi Controller 2.0
🔌 LAN1 und LAN2 sind austauschbar
🔒 Isolierte Geräte nutzen statische IP-Adressen

📄 Als PDF herunterladen

📋 In diesem Artikel
  1. LAN-Anschlüsse des Reduxi Controller 2.0
  2. Typische Netzwerkeinstellungen
  3. Netzwerkeinstellungen für mehr Cybersicherheit
  4. Netzwerkeinstellungen für Redundanz
  5. Zusammenfassung
  6. Häufige Probleme
  7. Verwandte Artikel

1 LAN-Anschlüsse des Reduxi Controller 2.0

1.1 Zusätzlicher LAN-Anschluss

Eine der wichtigsten Neuerungen des Reduxi 2.0 ist der zusätzliche LAN-Anschluss. Er erhöht die Cybersicherheit und die Ausfallsicherheit des Systems.

ℹ️
Hinweis LAN1 und LAN2 haben dieselbe Funktion und lassen sich beliebig vertauschen. Die folgenden Beispiele dienen nur zur Veranschaulichung.

2 Typische Netzwerkeinstellungen

2.1 Netzwerkaufbau

Diese Netzwerkeinstellungen werden am häufigsten verwendet. Das bedeutet in der Regel:

  • Ein Router ist mit dem Internet verbunden.
  • Alle Geräte (PV, BESS, EVSE, HVAC ...) sind mit dem Router verbunden.
  • Alle Geräte können und sollten sich mit dem Internet verbinden.

2.2 Konfiguration

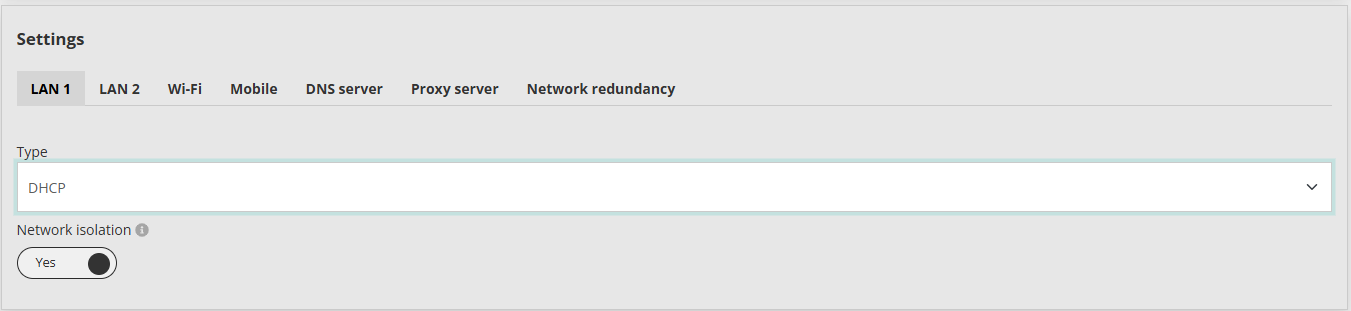

Verbinden Sie in diesem Fall ein Netzwerkkabel vom Router mit dem Anschluss LAN1. Konfigurieren Sie die Netzwerkeinstellungen wie im Screenshot gezeigt.

Netzwerkeinstellungen LAN 1: Typ DHCP, Netzwerkisolierung Ja
Netzwerkeinstellungen für den typischen Aufbau
Textbeschreibung dieses Bildes

Screenshot der Seite Einstellungen mit den Netzwerk-Tabs: LAN 1 (ausgewählt), LAN 2, WLAN, Mobilfunk, DNS-Server, Proxy-Server, Netzwerkredundanz. Felder im Tab LAN 1: Typ: DHCP (Dropdown, mit hellblauem Rahmen fokussiert); Netzwerkisolierung (Info-Symbol): Schalter auf Ja gestellt.

3 Netzwerkeinstellungen für mehr Cybersicherheit

3.1 Warum Geräte isolieren

Um die Cybersicherheit Ihrer Anlage zu erhöhen, isolieren Sie die Geräte vom Netzwerk. Sind Geräte (zum Beispiel der Speicher) isoliert, kann ein Angreifer sie nicht aus dem Internet außerhalb Ihres Netzwerks steuern.

3.2 Netzwerkaufbau

Der Netzwerkaufbau sieht in diesem Fall so aus:

  • Ein Router ist mit dem Internet verbunden.
  • Alle Geräte (PV, BESS, EVSE, HVAC ...) sind nicht mit dem Router verbunden, der auf das Internet zugreifen kann.
  • Alle Geräte sind mit einem Switch verbunden und haben statische Netzwerkeinstellungen.
  • Der Switch mit den Geräten ist mit LAN2 des Reduxi Controllers verbunden.
  • Der Reduxi Controller ist über LAN1 mit dem Router verbunden.

3.3 Einstellung der Netzwerkisolierung

⚠️

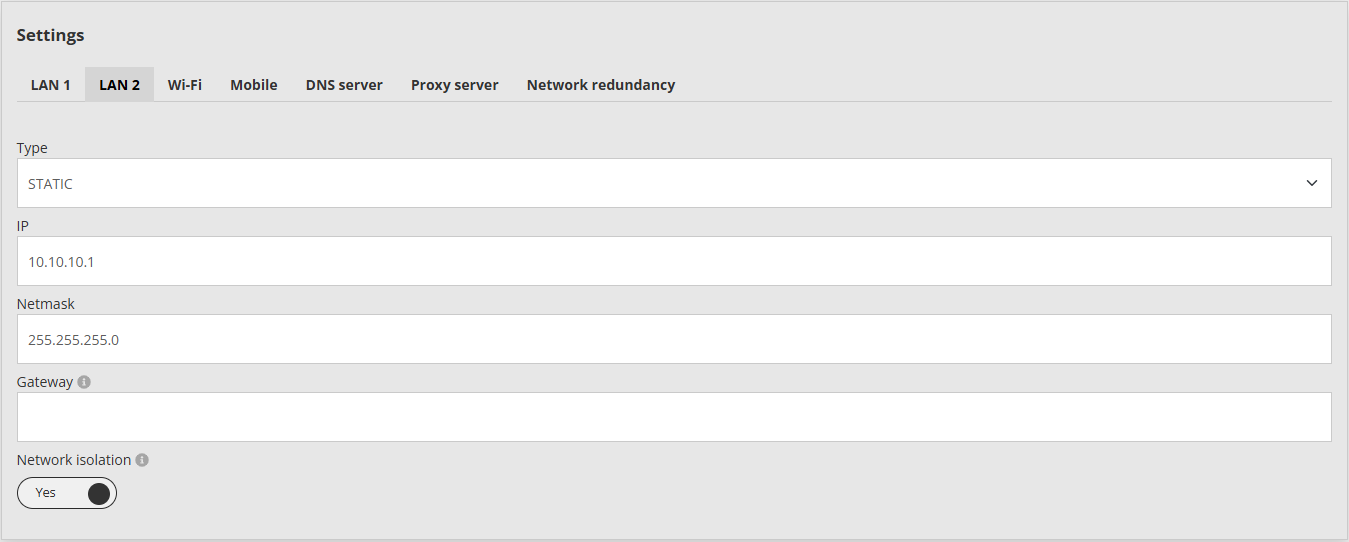

Pflicht Um die an LAN2 angeschlossenen Geräte zu isolieren, verwenden Sie die folgende Einstellung für die Netzwerkisolierung.
Netzwerkeinstellungen LAN 2: statische IP 10.10.10.1, Netzmaske 255.255.255.0, Netzwerkisolierung Ja
Einstellung der Netzwerkisolierung
Textbeschreibung dieses Bildes

Screenshot der Seite Einstellungen mit den Netzwerk-Tabs: LAN 1, LAN 2 (ausgewählt), WLAN, Mobilfunk, DNS-Server, Proxy-Server, Netzwerkredundanz. Felder im Tab LAN 2: Typ: STATIC (Dropdown); IP: 10.10.10.1; Netzmaske: 255.255.255.0; Gateway (Info-Symbol): leer; Netzwerkisolierung (Info-Symbol): Schalter auf Ja gestellt.

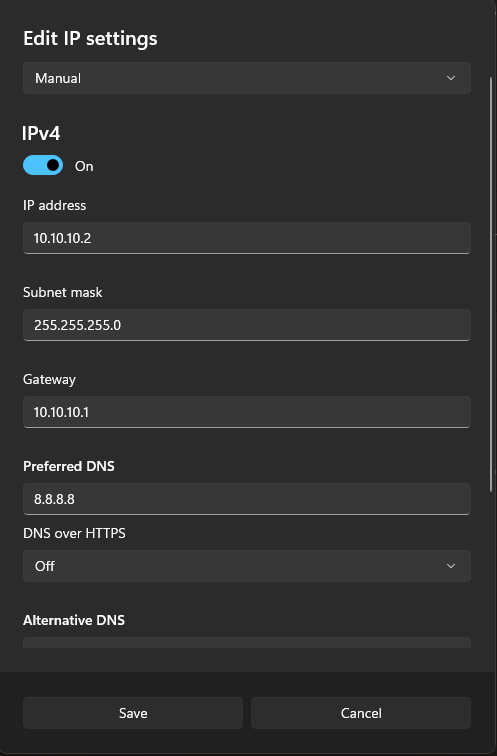

Der nächste Screenshot zeigt eine typische Definition der Netzwerkeinstellungen. Alle Geräte haben eine statische IP. Der Reduxi Controller arbeitet als Gateway.

Windows IP-Einstellungen bearbeiten: manuelles IPv4 10.10.10.2, Maske 255.255.255.0, Gateway 10.10.10.1, DNS 8.8.8.8
Typische Netzwerkeinstellungen: statische IP für alle Geräte, Reduxi Controller als Gateway
Textbeschreibung dieses Bildes

Screenshot eines dunklen Windows-Dialogs mit dem Titel IP-Einstellungen bearbeiten. Dropdown: Manuell. Bereich IPv4: Schalter Ein (blau). Felder: IP-Adresse: 10.10.10.2; Subnetzmaske: 255.255.255.0; Gateway: 10.10.10.1; Bevorzugter DNS: 8.8.8.8; DNS über HTTPS: Aus (Dropdown); Alternativer DNS (Feld darunter, Wert nicht sichtbar). Schaltflächen am unteren Rand: Speichern und Abbrechen.

4 Netzwerkeinstellungen für Redundanz

4.1 Redundantes Netzwerk

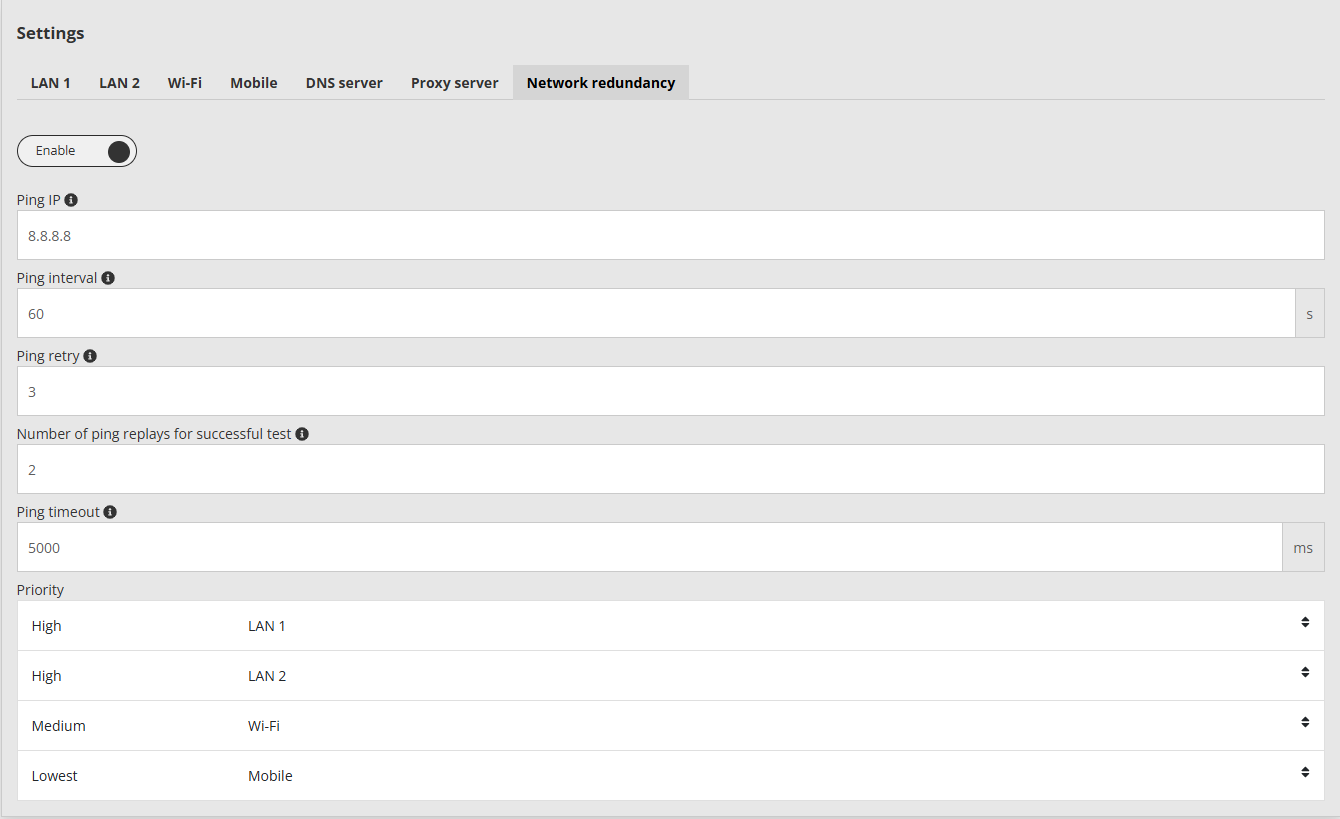

Um ein redundantes Netzwerk einzurichten, verwenden Sie die folgenden Einstellungen.

Einstellungen der Netzwerkredundanz: Ping-IP 8.8.8.8, Intervall 60 s, Priorität LAN 1, LAN 2, WLAN, Mobilfunk
Netzwerkeinstellungen für ein redundantes Netzwerk
Textbeschreibung dieses Bildes

Screenshot der Seite Einstellungen, Tab Netzwerkredundanz (ausgewählt; weitere Tabs: LAN 1, LAN 2, WLAN, Mobilfunk, DNS-Server, Proxy-Server). Schalter mit der Bezeichnung Aktivieren (dunkler Knopf rechts). Felder, jeweils mit Info-Symbol außer Priorität: Ping-IP: 8.8.8.8; Ping-Intervall: 60 s; Ping-Wiederholungen: 3; Anzahl der Ping-Antworten für einen erfolgreichen Test: 2; Ping-Timeout: 5000 ms. Prioritätsliste (Zeilen mit Pfeilen nach oben/unten zum Umsortieren): Hoch, LAN 1; Hoch, LAN 2; Mittel, WLAN; Niedrigste, Mobilfunk.

✓ Zusammenfassung

Grundlagen (Punkt 1): Der Reduxi Controller 2.0 hat einen zusätzlichen LAN-Anschluss. LAN1 und LAN2 haben dieselbe Funktion.

Typischer Aufbau (Punkt 2): Der Router wird an LAN1 angeschlossen. Alle Geräte verbinden sich mit dem Router und dem Internet.

Cybersicherheit (Punkt 3): Die Geräte werden mit einem Switch und statischen IPs verbunden. Der Switch wird an LAN2 angeschlossen, der Router an LAN1. Verwenden Sie die verpflichtende Einstellung zur Netzwerkisolierung.

Redundanz (Punkt 4): Verwenden Sie die im Screenshot gezeigten Einstellungen für die Netzwerkredundanz.

→ Häufige Probleme

Problem Lösung
Geräte an LAN2 erreichen das Internet Um die an LAN2 angeschlossenen Geräte zu isolieren, ist die Einstellung der Netzwerkisolierung zwingend erforderlich. Siehe Punkt 3.
Geräte an LAN2 sind nicht erreichbar Alle Geräte hinter dem Switch benötigen statische Netzwerkeinstellungen. Der Reduxi Controller arbeitet als Gateway.
