Victron-Batterieeinstellungen
Victron-Batterieeinstellungen für Reduxi: ESS-Einstellungen, Modbus TCP und Unit ID am GX-Gerät.
1 Technische Dokumentation
Victron-Dokumente zur Modbus-TCP-Verbindung und zu den ESS-Einstellungen:
- Modbus-TCP register list (XLSX) – Registerliste. Der Tab Unit ID mapping zeigt, welche Unit ID zu welchem Gerät gehört.
- Data communication with Victron Energy products (PDF) – Whitepaper mit dem Abschnitt zu Modbus TCP.
- Modbus-TCP FAQ – So aktivieren Sie Modbus TCP an einem GX-Gerät.
- Energy Storage System (ESS) manual – Beschreibung der ESS-Einstellungen im GX-Gerät.
2 Erforderliche Ausrüstung
Sie benötigen:
- Victron-GX-Gerät mit angeschlossenem Victron-Batteriesystem
- Reduxi Controller
- Netzwerkverbindung (Ethernet) zwischen dem GX-Gerät, dem Reduxi Controller und Ihrem Router
- Laptop oder Tablet mit Internetzugang, um das Gerät in Reduxi zu konfigurieren
3 Einstellungen am Victron-GX-Gerät
Nehmen Sie diese Einstellungen im Menü des GX-Geräts vor. Die Screenshots zeigen die Remote Console des GX-Geräts.
3.1 ESS-Einstellungen

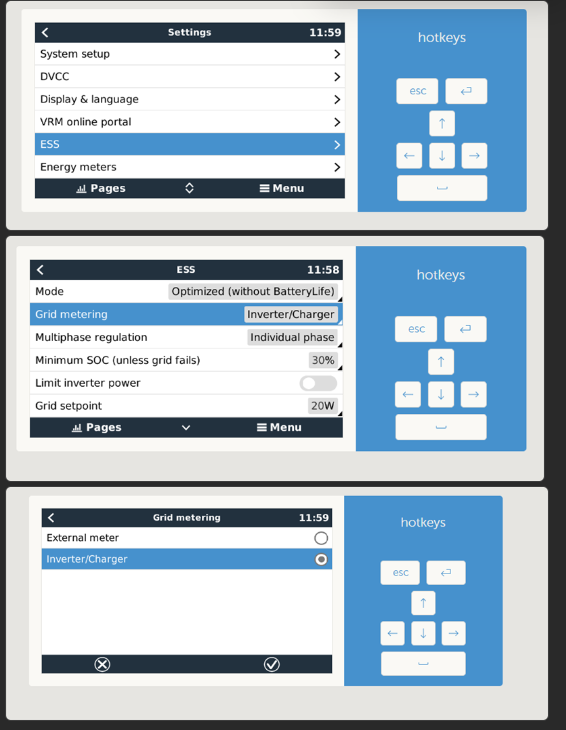

Öffnen Sie Settings – ESS. Wählen Sie unter Grid metering den Eintrag Inverter/Charger und bestätigen Sie.
Die Screenshots zeigen diese ESS-Werte:
| Einstellung | Wert |
|---|---|
| Mode | Optimized (without BatteryLife) |
| Grid metering | Inverter/Charger |
| Multiphase regulation | Individual phase |
| Minimum SOC (unless grid fails) | 30% |
| Limit inverter power | Off |
| Grid setpoint | 20 W |
Textbeschreibung dieses Bildes
Drei übereinandergestapelte Screenshots der Victron Remote Console, jeweils mit einem blauen Hotkey-Feld rechts (Schaltflächen esc und enter, Pfeiltasten, Leertaste). Oben: Seite Settings, Uhrzeit 11:59: System setup; DVCC; Display & language; VRM online portal; ESS (blau hervorgehoben); Energy meters. Mitte: Seite ESS, Uhrzeit 11:58: Mode: Optimized (without BatteryLife); Grid metering: Inverter/Charger (hervorgehoben); Multiphase regulation: Individual phase; Minimum SOC (unless grid fails): 30%; Limit inverter power: off (Schalter); Grid setpoint: 20W. Unten: Seite Grid metering, Uhrzeit 11:59, mit zwei Optionen: External meter (nicht ausgewählt) und Inverter/Charger (hervorgehoben, ausgewählt). Symbole in der unteren Leiste: ein Kreuz (Abbrechen) und ein Häkchen (Bestätigen).
3.2 Modbus TCP aktivieren und Unit ID auslesen

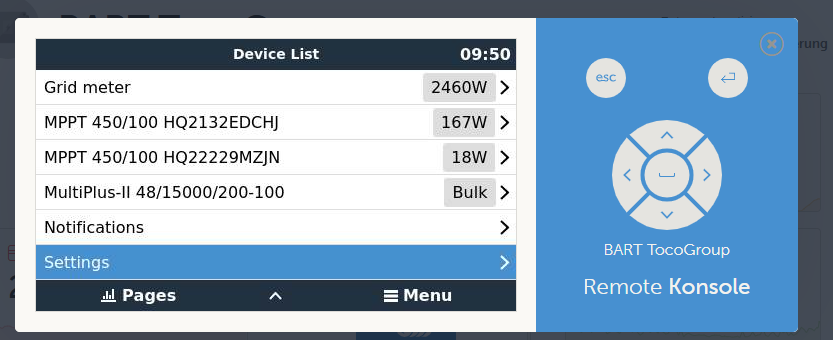

Öffnen Sie die Device List und wählen Sie Settings.
Textbeschreibung dieses Bildes
Screenshot der Victron Remote Console, Seite Device List, Uhrzeit 09:50. Zeilen: Grid meter 2460W; MPPT 450/100 HQ2132EDCHJ 167W; MPPT 450/100 HQ22229MZJN 18W; MultiPlus-II 48/15000/200-100 Bulk; Notifications (Pfeil); Settings (blau hervorgehoben, Pfeil). Untere Leiste: Pages, Pfeil nach oben, Menu. Rechts: ein blaues Feld mit den Schaltflächen esc und enter, einem Steuerkreuz, dem Text BART TocoGroup und Remote Konsole.

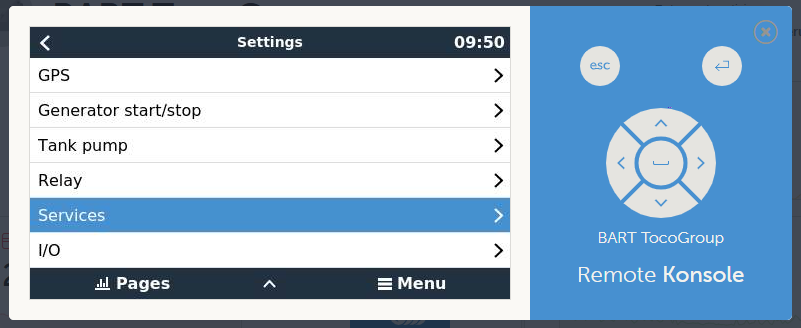

Wählen Sie Services.
Textbeschreibung dieses Bildes
Screenshot der Victron Remote Console. Links: Menü Settings des GX-Geräts mit der Uhrzeit 09:50 und einem Zurück-Pfeil. Liste: GPS; Generator start/stop; Tank pump; Relay; Services (blau hervorgehoben); I/O; jeweils mit einem Pfeil rechts. Untere Leiste: Pages, ein Pfeil nach oben, Menu. Rechts: ein blaues Feld mit den Schaltflächen esc und enter, einem runden Steuerkreuz mit Pfeilen, dem Text BART TocoGroup und dem Text Remote Konsole.

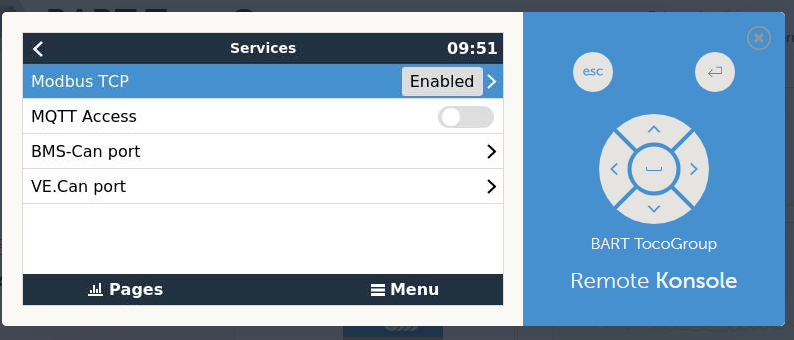

Stellen Sie Modbus TCP auf Enabled. Öffnen Sie dann den Eintrag Modbus TCP.
Textbeschreibung dieses Bildes
Screenshot der Victron Remote Console, Seite Services, Uhrzeit 09:51, mit einem Zurück-Pfeil. Zeilen: Modbus TCP: Enabled (blau hervorgehoben); MQTT Access: off (Schalter); BMS-Can port (Pfeil); VE.Can port (Pfeil). Untere Leiste: Pages, Menu. Rechts: ein blaues Feld mit den Schaltflächen esc und enter, einem Steuerkreuz, dem Text BART TocoGroup und Remote Konsole.

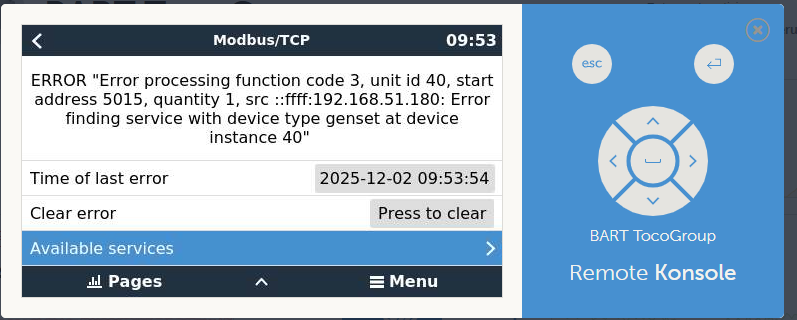

Wählen Sie Available services.
Textbeschreibung dieses Bildes
Screenshot der Victron Remote Console, Seite Modbus/TCP, Uhrzeit 09:53, mit einem Zurück-Pfeil. Fehlertext: ERROR "Error processing function code 3, unit id 40, start address 5015, quantity 1, src ::ffff:192.168.51.180: Error finding service with device type genset at device instance 40". Zeilen: Time of last error: 2025-12-02 09:53:54; Clear error: Schaltfläche Press to clear; Available services (blau hervorgehoben, Pfeil rechts). Untere Leiste: Pages, Pfeil nach oben, Menu. Rechts: ein blaues Feld mit den Schaltflächen esc und enter, einem Steuerkreuz, dem Text BART TocoGroup und Remote Konsole.

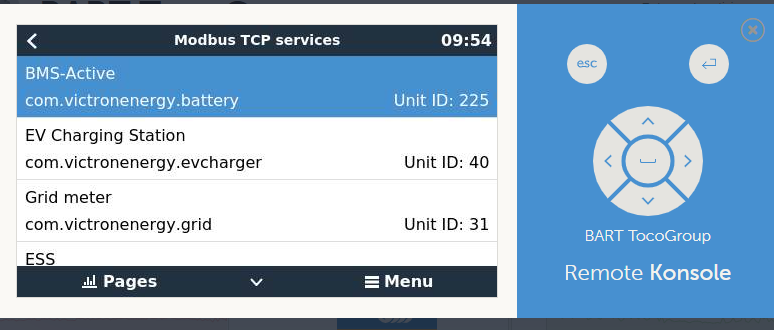

Unter Available services sehen Sie die angeschlossenen Geräte mit ihren Unit IDs. Die Unit ID der Batterie benötigen Sie später in Reduxi als Modbus-Adresse.
Textbeschreibung dieses Bildes
Screenshot der Victron Remote Console, Seite Modbus TCP services, Uhrzeit 09:54. Liste: BMS-Active, com.victronenergy.battery, Unit ID: 225 (blau hervorgehoben); EV Charging Station, com.victronenergy.evcharger, Unit ID: 40; Grid meter, com.victronenergy.grid, Unit ID: 31; ESS (abgeschnitten, keine weiteren Daten sichtbar). Untere Leiste: Pages, Pfeil nach unten, Menu. Rechts: ein blaues Feld mit den Schaltflächen esc und enter, einem Steuerkreuz, dem Text BART TocoGroup und Remote Konsole.
| Service | Unit ID im Screenshot |
|---|---|
BMS-Active (com.victronenergy.battery) |
225 |
EV Charging Station (com.victronenergy.evcharger) |
40 |
Grid meter (com.victronenergy.grid) |
31 |
4 Bei der Reduxi-Weboberfläche anmelden
Die Reduxi Weboberfläche können Sie auf zwei Arten öffnen:
Textbeschreibung dieses Bildes
Screenshot von drei Bildschirmen der Reduxi App nebeneinander, mit cyanfarbenen Rahmen und Nummernmarken 2 bis 4. Linker Bildschirm (Dashboard, dunkles Design): Menüsymbol oben links, mit einem Rahmen und der Marke 2 markiert; 'reduxi'-Logo; Registerkarten 'Real time data' (aktiv) und 'Statistics'; Preis 5.79 € und Temperatur 3.2 °C; Energiefluss-Diagramm mit einem Haus in der Mitte (-1.25 kW) und Symbolen mit den Werten 69.0 W, 1.3 kW, 1.1 kW (roter Ring), -165.0 W mit 97 % (roter Ring) und Werten 0.0 W unten; Registerkarten 'Power' und 'Energy'; untere Navigation: Dashboard, Diagnostics, Device control, Settings. Mittlerer Bildschirm (Seitenmenü): 'reduxi'-Logo, 'Number of locations: 1233', Überschrift 'Reduxi device management', Einträge '+ Add Reduxi location' und 'Reduxi devices' (mit einem Rahmen und der Marke 3 markiert), dann 'My profile' und 'About app'. Rechter Bildschirm (Geräteseite): Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen; Status 'Connected'; Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'; Karte 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' mit der Schaltfläche 'Activate tunnel connection' (mit einem Rahmen und der Marke 4 markiert); Karte 'Unit details' mit dem Feld 'Unit ID'.
Textbeschreibung dieses Bildes
Screenshot aus zwei Teilen nebeneinander. Linker Teil: Bildschirm der Reduxi App auf dunklem Hintergrund. Oben: Schaltfläche Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen und einer Klemmleiste; Status 'Connected' mit einem WLAN-Symbol. Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'. Karte 'Connect to configurator' mit einem Schlüsselsymbol: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' und der Schaltfläche 'Open configurator', mit einem cyanfarbenen Rahmen und der Nummernmarke 5 markiert. Darunter: Karte 'Unit details' mit dem Feld 'Unit ID' (Wert nicht sichtbar). Rechter Teil: Reduxi Configurator in einem Browser geöffnet, mit einem cyanfarbenen Rahmen und der Nummernmarke 6 markiert. Kopfzeile: Zurück-Pfeil, 'Tunnel connection', Symbol zum Neuladen. Linke Seitenleiste mit Symbolen (Blitz, Chip, Blitzsymbol, Balkendiagramm, Zahnrad). Seite 'Home' mit einem grünen Link-Symbol. Grüner Hinweis: 'New patch available. Click here to apply.' mit einem Schließen-X. Uhrzeit 09:12:56. Energiefluss-Diagramm mit einem Haus in der Mitte (1.700 kW) und Symbolen für Netz (0.000 kW), Solar (1.700 kW), Batterie (grün, 0.000 kW und 0.800 kW), ein Gerät links (0.900 kW), ein Elektrofahrzeug und eine Ladestation oder ein Gerät unten. Beschriftung 'Energy manager' unten.
http://reduxi.local ein. Die IP-Adresse des Controllers finden Sie in der Geräteliste Ihres Routers oder in der Reduxi app unter Reduxi devices.admin · Passwort: admin (Werkseinstellung)Textbeschreibung dieses Bildes
Screenshot der Anmeldeseite des Reduxi Configurators in einem Chrome-Browserfenster. Die Adressleiste zeigt 'Not secure' und 'reduxi.local'; die Adressleiste ist mit einem cyanfarbenen Rahmen markiert, und links wird eine vergrößerte Kopie davon (cyanfarbener Rahmen, Text 'Not secure reduxi.local') gezeigt, verbunden durch eine cyanfarbene Linie. Seitenhintergrund: hellgraue Strichzeichnung eines Hauses mit Solarmodulen (grün), einer Wallbox, einem Wechselrichter, einem Auto und einer Ladesäule. Oben links: Logo 'reduxi configurator'. In der Mitte ein Anmeldefeld mit dem Titel 'Login', einer Sprachauswahl (englische Flagge, 'English'), einem Benutzernamenfeld, einem Passwortfeld und einer dunklen Schaltfläche 'Login'.
Textbeschreibung dieses Bildes
Screenshot der Weboberfläche des Reduxi Configurators nach der Anmeldung, helles Design. Oben links: Logo 'reduxi configurator'. Kopfleiste: links 'Home', oben rechts der grüne Status 'Connected'. Linke Seitenleiste: aufgeklappter Abschnitt 'Devices' mit einer Liste von Einträgen, dann eingeklappte Abschnitte 'Manager', 'Configuration' und 'Settings'. Hauptbereich: Energiefluss-Diagramm. Haus in der Mitte mit Ring, Wert 24.20 kW. Grid-Symbol oben links, 24.20 kW (roter Punkt auf der Linie). Solar-Symbol oben rechts, Wert '-'. Symbol links (Batterie oder Gerät), 6.700 kW (grüner Punkt auf der Linie). Symbole rechts (Battery storage und ein Gerät), Werte '-'. EV charger-Symbol unten links, 31.00 kW. Ein weiteres Gerätesymbol unten rechts. Beschriftung 'Energy manager' unter dem Haus.
5 Victron-Batterie in Reduxi hinzufügen
Mit diesen Schritten fügen Sie die Batterie hinzu oder bearbeiten ein vorhandenes Gerät.
5.1 Grundeinstellungen
Melden Sie sich lokal im Reduxi Configurator auf dem Controller an (siehe Punkt 4) und klicken Sie auf + Add device.
Wählen Sie im ersten Schritt (Grundeinstellungen) den Gerätetyp und den Typ der Victron-Batterie aus und geben Sie einen Namen Ihrer Wahl ein. Klicken Sie dann auf Next.
5.2 Kommunikationseinstellungen
Geben Sie die Verbindungsdaten des GX-Geräts ein:
| Parameter | Wert |
|---|---|
| Verbindung | TCP/IP |
| IP | IP-Adresse des Victron-GX-Geräts |
| Port |
502 (Standard-Port für Modbus TCP) |
| Modbus-Adresse | Unit ID der Batterie, ausgelesen unter Available services (siehe Punkt 3) |
5.3 Kommunikation testen
Klicken Sie unten im Assistenten auf Test communication. Die Victron-Batterie wird einmal ausgelesen, es wird nichts gespeichert. Wenn der Test erfolgreich ist, klicken Sie auf Done: Erst Done legt das Gerät an.
Textbeschreibung dieses Bildes
Screenshot der unteren Schaltflächenleiste einer Reduxi Configurator Seite. Links: Schaltfläche 'Back'. Rechts: Schaltfläche 'Test communication' (mit einem cyanfarbenen Rahmen markiert) und dunkle Schaltfläche 'Done'.
Textbeschreibung dieses Bildes
Screenshot der Reduxi Configurator Seite 'Communication channel and device configuration'. Connection *: TCP/IP (Dropdown). IP *: 192.168.50.243, mit der Schaltfläche 'Scan for IP'. Port *: 502, mit der Schaltfläche 'Test port'. Modbus unit ID *: 1. Schaltflächen unten: Back (links), Test communication und Done (rechts). Die Schaltfläche Done ist mit einem cyanfarbenen Rahmen markiert.
6 Messwerte prüfen
6.1 Letzte Messwerte
Sobald die Kommunikation steht, prüfen Sie die Werte der Batterie unter Devices im Reduxi Configurator.
6.2 Steuerung durch Reduxi aktivieren
Für die Steuerung durch Reduxi stellen Sie den control type des Geräts unter Devices im Reduxi Configurator auf AUTO. Nur dann wirken sich Strategiebefehle auf die Batterie aus.
Um Energiekosten mit dynamischen Preisen und dynamischen Tarifen zu senken, definieren Sie eine Strategie wie in Strategien für den Reduxi Controller beschrieben.
✓ Zusammenfassung
Vorbereitung (Punkte 1–2): Öffnen Sie die Victron-Dokumente und bereiten Sie das GX-Gerät, den Reduxi Controller und einen Laptop vor.
Victron-GX-Gerät (Punkt 3): Stellen Sie Grid metering auf Inverter/Charger, aktivieren Sie Modbus TCP und lesen Sie die Unit ID der Batterie aus.
Zu Reduxi hinzufügen (Punkte 4–5): Melden Sie sich in der Reduxi-Weboberfläche an, fügen Sie das Gerät hinzu und geben Sie IP, Port 502 und Unit ID ein.
Inbetriebnahme (Punkt 6): Prüfen Sie die Messwerte und stellen Sie den control type auf AUTO.
→ Häufige Probleme
| Problem | Lösung |
|---|---|
| Test communication schlägt fehl | Prüfen Sie, ob Modbus TCP unter Settings – Services am GX-Gerät auf Enabled steht. Prüfen Sie die IP-Adresse des GX-Geräts, den Port 502 und die Unit ID unter Available services. |
| Die Seite Modbus/TCP am GX-Gerät zeigt einen Fehler | Die Seite zeigt den Fehler und den Zeitpunkt des letzten Fehlers. Klicken Sie auf Clear error und führen Sie den Test erneut durch. |
| Open configurator öffnet sich nicht oder bleibt leer | Der Tunnel ist noch nicht aktiv. Warten Sie etwa 30 Sekunden und prüfen Sie, ob der Controller online ist. |
Die Anmeldung mit admin wird abgelehnt |
Das Passwort wurde bei der Installation geändert. Fragen Sie den Installateur. Das Passwort Ihres Reduxi-Kontos funktioniert hier nicht. |
reduxi.local lässt sich nicht laden |
Ihr Gerät befindet sich nicht im selben Netzwerk wie der Controller. Verwenden Sie die IP-Adresse oder die Tunnelverbindung. |
| Kommunikationstest schlägt fehl, Gerät wird offline angezeigt | Prüfen Sie die Erreichbarkeit, IP-Adresse / Port / Unit ID und ob das Protokoll am Gerät aktiviert ist. |
