So verbinden Sie das SAJ CM2 BESS mit dem Reduxi Controller
Binden Sie das SAJ CM2 BESS über Modbus TCP in den Reduxi Controller ein. So erhalten Sie maximale Flexibilität bei geringeren Kosten und geringerem Energieverbrauch.

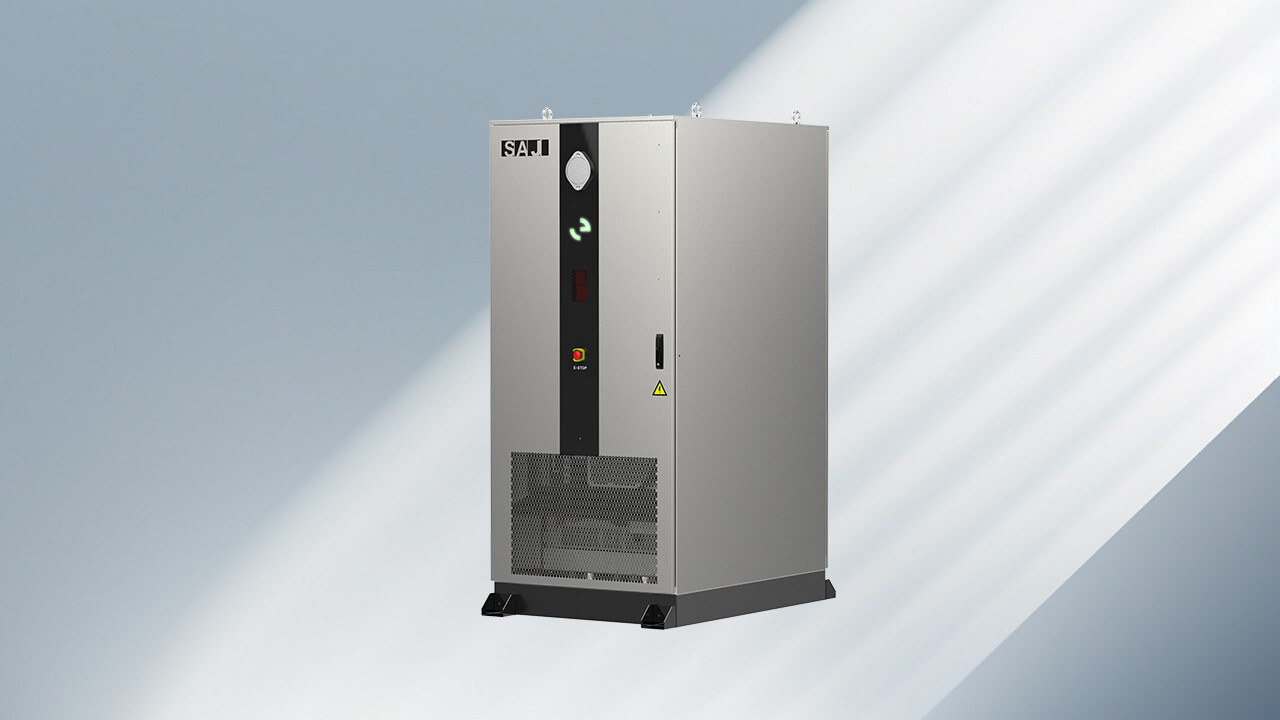

Textbeschreibung dieses Bildes
Produktfoto des SAJ CM2 Smart C&I All-in-One BESS: ein hoher, schmaler silbergrauer Schrank mit dem SAJ-Logo oben links, einem schwarzen senkrechten Streifen an der Front mit kleinen grünen und roten Kontrollleuchten, einem gelben Warnschild unten rechts an der Fronttür und einem Gitter am unteren Rand, auf einem dunklen Sockel stehend. Der Hintergrund ist ein blaugrauer Verlauf mit diagonalen Lichtstreifen.
1 Vorbereitung
1.1 Technische Dokumentation
- CM2 Quick Installation Guide – Kurzanleitung zur Installation des SAJ CM2
- CM2 Full Installation Manual – Vollständiges Benutzerhandbuch des SAJ CM2
- SAJ CM2 series product page – Produktseite des Smart C&I All-in-One BESS
1.2 Erforderliche Ausstattung
- Reduxi Controller
- SAJ CM2 Batteriesystem (CM2-EMS BESS)
- Ethernet-Kabel und ein lokaler Router
- Laptop oder Tablet mit Internetzugang, um das Gerät in Reduxi zu konfigurieren
2 SAJ CM2 mit dem Reduxi Controller verbinden
2.1 Voraussetzungen
Damit das CM2-EMS BESS mit dem Reduxi Controller kommunizieren kann, brauchen Sie zwei Dinge:
- Modbus TCP/IP muss geöffnet sein.
- Die IP-Adresse des SAJ CM2 Batteriesystems.
2.2 SAJ CM2 mit dem lokalen Netzwerk verbinden
Das SAJ CM2 und der Reduxi Controller müssen sich im selben Netzwerk befinden.
- Verbinden Sie das CM2 BESS per Ethernet mit dem lokalen Router. Eine ausführliche Anleitung finden Sie im CM2-Handbuch.
- Der Modbus-Port 502 am CM2 öffnet sich automatisch, sobald Sie es per Ethernet verbinden.

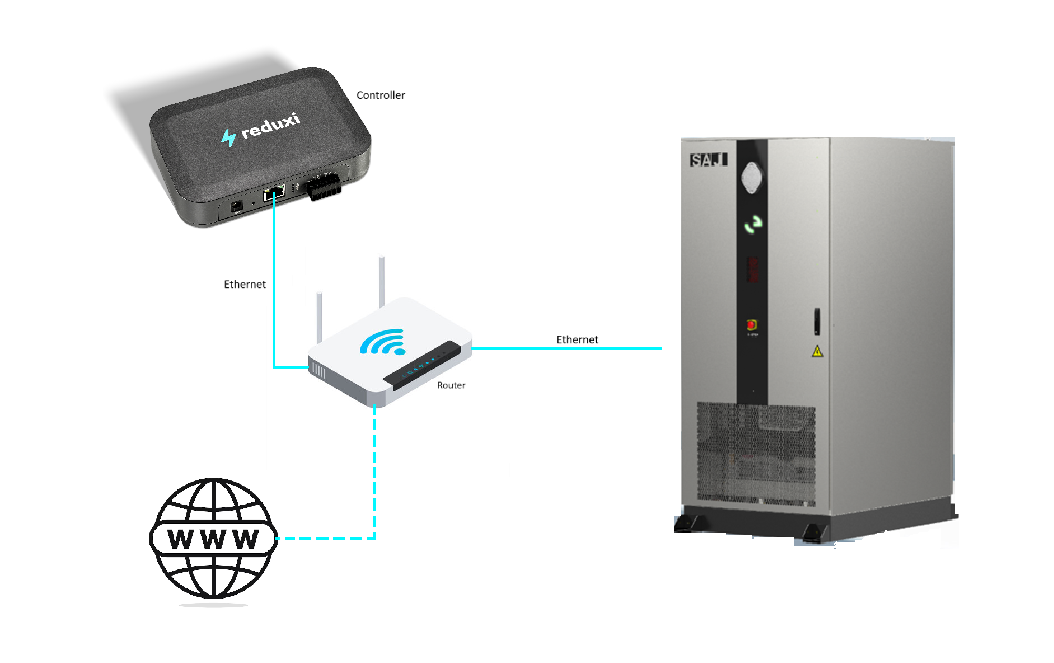

Textbeschreibung dieses Bildes
Diagramm der Netzwerkverbindung zwischen einem Reduxi Controller, einem Router und einem SAJ CM2 Batterieschrank auf weißem Hintergrund. Oben links: schwarzer Reduxi Controller mit dem reduxi-Logo, Beschriftung Controller. In der Mitte: weißer WLAN-Router mit zwei Antennen, Beschriftung Router. Rechts: hoher grauer Batterieschrank mit SAJ-Logo oben, schwarzem Frontstreifen und Lüftungsgitter unten. Linien: durchgezogene blaue Linie mit der Beschriftung Ethernet vom Controller nach unten zum Router; durchgezogene blaue Linie mit der Beschriftung Ethernet vom Router zum SAJ-Schrank; gestrichelte hellblaue Linie vom Router nach unten zu einem Globus-Symbol mit den Buchstaben WWW (Internet).
3 Bei der Reduxi-Weboberfläche anmelden
Die Reduxi Weboberfläche können Sie auf zwei Arten öffnen:
Textbeschreibung dieses Bildes
Screenshot von drei Bildschirmen der Reduxi App nebeneinander, mit cyanfarbenen Rahmen und Nummernmarken 2 bis 4. Linker Bildschirm (Dashboard, dunkles Design): Menüsymbol oben links, mit einem Rahmen und der Marke 2 markiert; 'reduxi'-Logo; Registerkarten 'Real time data' (aktiv) und 'Statistics'; Preis 5.79 € und Temperatur 3.2 °C; Energiefluss-Diagramm mit einem Haus in der Mitte (-1.25 kW) und Symbolen mit den Werten 69.0 W, 1.3 kW, 1.1 kW (roter Ring), -165.0 W mit 97 % (roter Ring) und Werten 0.0 W unten; Registerkarten 'Power' und 'Energy'; untere Navigation: Dashboard, Diagnostics, Device control, Settings. Mittlerer Bildschirm (Seitenmenü): 'reduxi'-Logo, 'Number of locations: 1233', Überschrift 'Reduxi device management', Einträge '+ Add Reduxi location' und 'Reduxi devices' (mit einem Rahmen und der Marke 3 markiert), dann 'My profile' und 'About app'. Rechter Bildschirm (Geräteseite): Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen; Status 'Connected'; Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'; Karte 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' mit der Schaltfläche 'Activate tunnel connection' (mit einem Rahmen und der Marke 4 markiert); Karte 'Unit details' mit dem Feld 'Unit ID'.
Textbeschreibung dieses Bildes
Screenshot aus zwei Teilen nebeneinander. Linker Teil: Bildschirm der Reduxi App auf dunklem Hintergrund. Oben: Schaltfläche Back; Bild eines schwarzen Reduxi Controllers mit zwei Ethernet-Anschlüssen und einer Klemmleiste; Status 'Connected' mit einem WLAN-Symbol. Karte 'Update available': 'New update is available for your Reduxi device.' mit der Schaltfläche 'Download and install update'. Karte 'Connect to configurator' mit einem Schlüsselsymbol: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' und der Schaltfläche 'Open configurator', mit einem cyanfarbenen Rahmen und der Nummernmarke 5 markiert. Darunter: Karte 'Unit details' mit dem Feld 'Unit ID' (Wert nicht sichtbar). Rechter Teil: Reduxi Configurator in einem Browser geöffnet, mit einem cyanfarbenen Rahmen und der Nummernmarke 6 markiert. Kopfzeile: Zurück-Pfeil, 'Tunnel connection', Symbol zum Neuladen. Linke Seitenleiste mit Symbolen (Blitz, Chip, Blitzsymbol, Balkendiagramm, Zahnrad). Seite 'Home' mit einem grünen Link-Symbol. Grüner Hinweis: 'New patch available. Click here to apply.' mit einem Schließen-X. Uhrzeit 09:12:56. Energiefluss-Diagramm mit einem Haus in der Mitte (1.700 kW) und Symbolen für Netz (0.000 kW), Solar (1.700 kW), Batterie (grün, 0.000 kW und 0.800 kW), ein Gerät links (0.900 kW), ein Elektrofahrzeug und eine Ladestation oder ein Gerät unten. Beschriftung 'Energy manager' unten.
http://reduxi.local ein. Die IP-Adresse des Controllers finden Sie in der Geräteliste Ihres Routers oder in der Reduxi app unter Reduxi devices.admin · Passwort: admin (Werkseinstellung)Textbeschreibung dieses Bildes
Screenshot der Anmeldeseite des Reduxi Configurators in einem Chrome-Browserfenster. Die Adressleiste zeigt 'Not secure' und 'reduxi.local'; die Adressleiste ist mit einem cyanfarbenen Rahmen markiert, und links wird eine vergrößerte Kopie davon (cyanfarbener Rahmen, Text 'Not secure reduxi.local') gezeigt, verbunden durch eine cyanfarbene Linie. Seitenhintergrund: hellgraue Strichzeichnung eines Hauses mit Solarmodulen (grün), einer Wallbox, einem Wechselrichter, einem Auto und einer Ladesäule. Oben links: Logo 'reduxi configurator'. In der Mitte ein Anmeldefeld mit dem Titel 'Login', einer Sprachauswahl (englische Flagge, 'English'), einem Benutzernamenfeld, einem Passwortfeld und einer dunklen Schaltfläche 'Login'.
Textbeschreibung dieses Bildes
Screenshot der Weboberfläche des Reduxi Configurators nach der Anmeldung, helles Design. Oben links: Logo 'reduxi configurator'. Kopfleiste: links 'Home', oben rechts der grüne Status 'Connected'. Linke Seitenleiste: aufgeklappter Abschnitt 'Devices' mit einer Liste von Einträgen, dann eingeklappte Abschnitte 'Manager', 'Configuration' und 'Settings'. Hauptbereich: Energiefluss-Diagramm. Haus in der Mitte mit Ring, Wert 24.20 kW. Grid-Symbol oben links, 24.20 kW (roter Punkt auf der Linie). Solar-Symbol oben rechts, Wert '-'. Symbol links (Batterie oder Gerät), 6.700 kW (grüner Punkt auf der Linie). Symbole rechts (Battery storage und ein Gerät), Werte '-'. EV charger-Symbol unten links, 31.00 kW. Ein weiteres Gerätesymbol unten rechts. Beschriftung 'Energy manager' unter dem Haus.
4 SAJ CM2 in Reduxi hinzufügen
Mit diesen Schritten fügen Sie ein neues SAJ CM2 hinzu oder bearbeiten ein vorhandenes.
4.1 Grundeinstellungen
Melden Sie sich lokal im Reduxi Configurator auf dem Controller an (siehe Punkt 3) und klicken Sie auf + Add device.
Textbeschreibung dieses Bildes
Screenshot der linken Seitenleiste des Reduxi Configurator. Oben: reduxi-Logo mit dem Text CONFIGURATOR. Eingeklappte Bereiche: Devices (Pluszeichen) und Strategies (Pluszeichen). Darunter zwei Schaltflächen nebeneinander: Add device (Pluszeichen, mit einem blauen Kasten hervorgehoben) und Add strategy (Pluszeichen). Darunter zwei Einträge: Settings und Profile. Der Bereich rechts neben der Seitenleiste ist leer und weiß.
Wählen Sie im ersten Schritt (Basiseinstellungen) die Grundparameter des Geräts aus:
- Device type:
Hybrid Inverter - Typ:
SAJ CM2 - Name: ein Name passend zum Modell

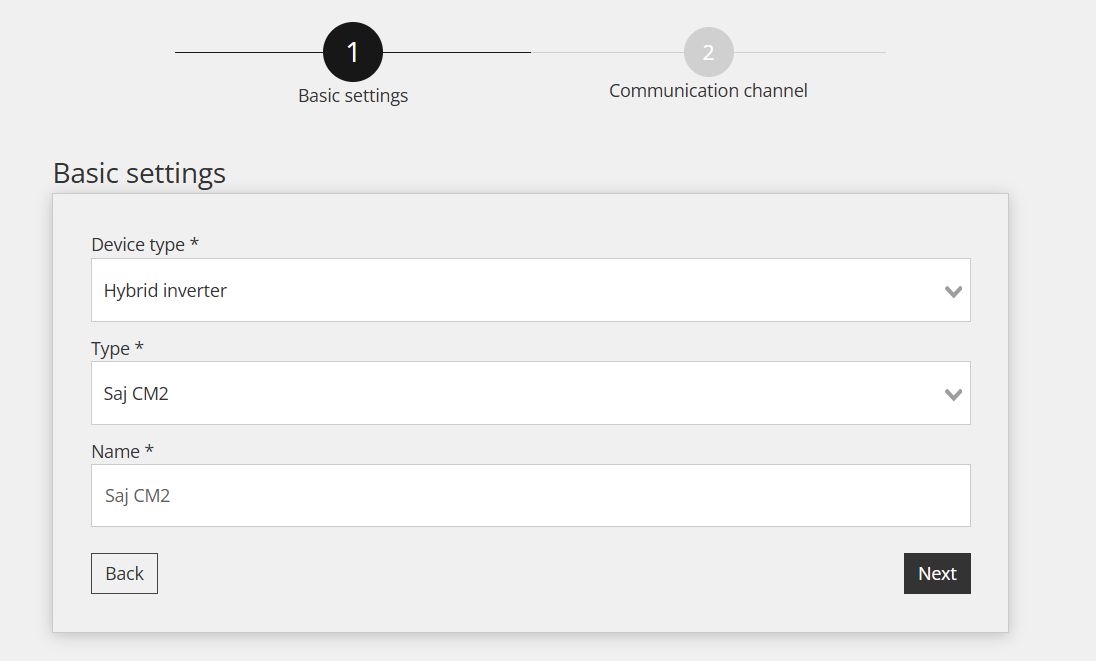

Textbeschreibung dieses Bildes
Screenshot des Geräte-Assistenten im Reduxi Configurator, Schritt 1 Basic settings. Schrittanzeige: 1 Basic settings (aktiv), 2 Communication channel (ausgegraut). Überschrift: Basic settings. Felder: Device type *: Hybrid inverter; Type *: Saj CM2; Name *: Saj CM2. Schaltflächen: Back, Next.
4.2 Kommunikationseinstellungen
Geben Sie die Modbus-ID und die IP-Adresse ein, die Sie vom SAJ CM2 System erhalten haben.

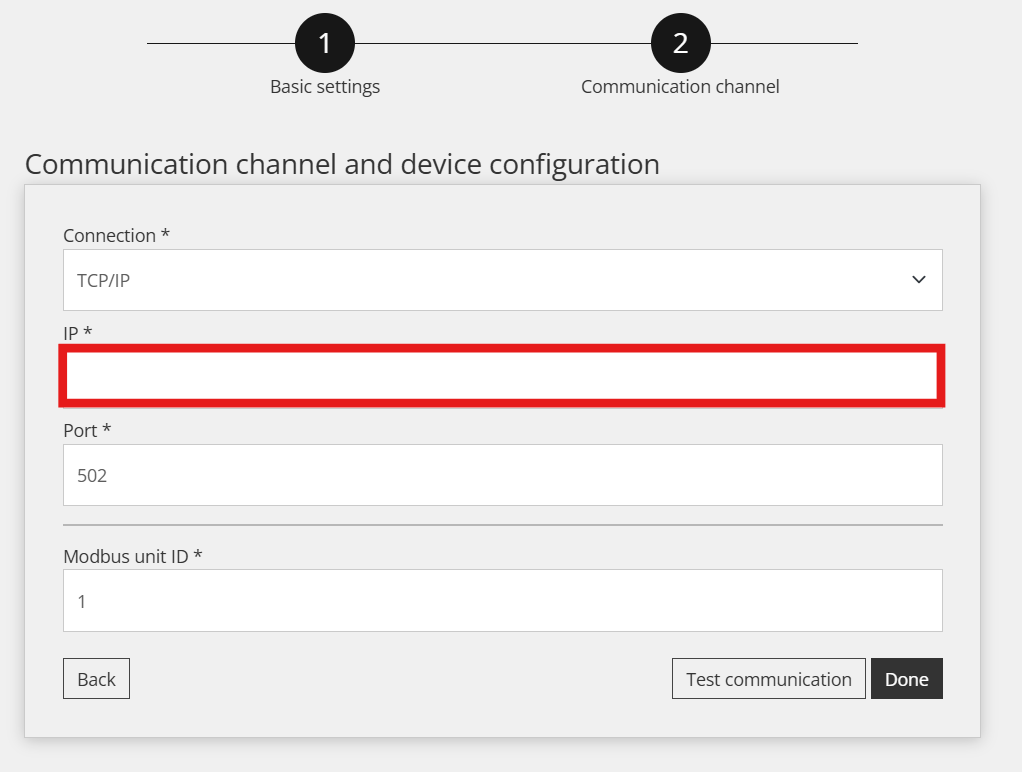

Textbeschreibung dieses Bildes
Screenshot des Geräte-Assistenten im Reduxi Configurator, Schritt 2 Communication channel. Schrittanzeige: 1 Basic settings, 2 Communication channel (aktiv). Überschrift: Communication channel and device configuration. Felder: Connection *: TCP/IP; IP *: leer, mit rotem Rahmen markiert; Port *: 502; Modbus unit ID *: 1. Schaltflächen: Back, Test communication, Done.
4.3 Kommunikation testen
Klicken Sie unten im Assistenten auf Test communication. Der Test liest das SAJ CM2 einmal aus und speichert nichts. Wenn der Test erfolgreich ist, klicken Sie auf Done: Erst Done legt das Gerät an.
Textbeschreibung dieses Bildes
Screenshot der unteren Schaltflächenleiste einer Reduxi Configurator Seite. Links: Schaltfläche 'Back'. Rechts: Schaltfläche 'Test communication' (mit einem cyanfarbenen Rahmen markiert) und dunkle Schaltfläche 'Done'.
Textbeschreibung dieses Bildes
Screenshot der Reduxi Configurator Seite 'Communication channel and device configuration'. Connection *: TCP/IP (Dropdown). IP *: 192.168.50.243, mit der Schaltfläche 'Scan for IP'. Port *: 502, mit der Schaltfläche 'Test port'. Modbus unit ID *: 1. Schaltflächen unten: Back (links), Test communication und Done (rechts). Die Schaltfläche Done ist mit einem cyanfarbenen Rahmen markiert.
Wenn der Test fehlschlägt, prüfen Sie, ob Sie die richtige Modbus-ID und IP-Adresse eingegeben haben. Besteht das Problem weiterhin, wenden Sie sich an das Reduxi Support Team.
5 Messwerte prüfen
5.1 Letzte Messwerte
Sobald die Kommunikation steht, prüfen Sie als zusätzlichen Test die Werte unter Devices – SAJ CM2 im Reduxi Configurator.

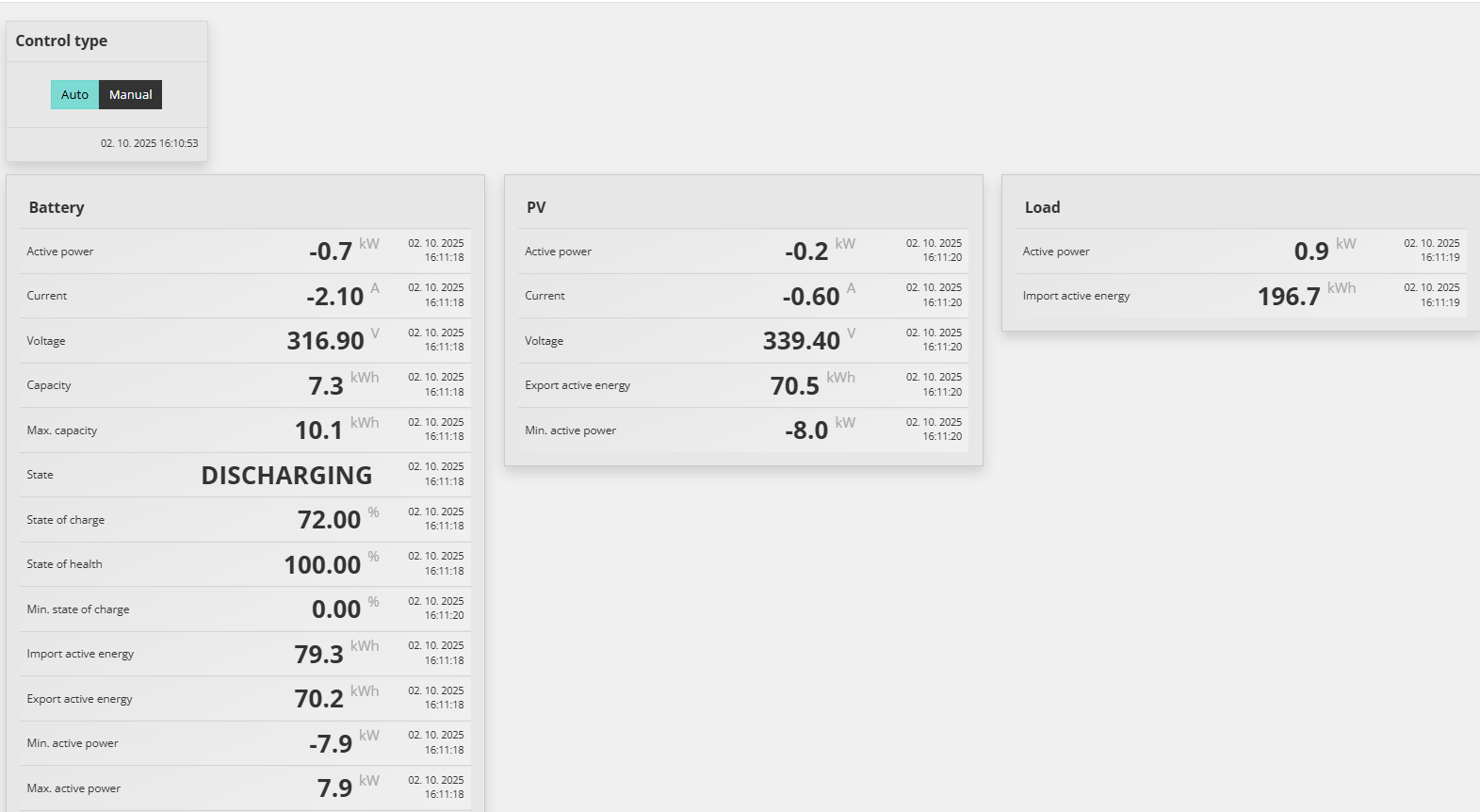

Textbeschreibung dieses Bildes
Screenshot der Ansicht Last measurements des SAJ CM2 im Reduxi Configurator (Seitenkopf und linkes Menü sind nicht Teil des Bildes). Karte Control type: Schalter Auto (grün hervorgehoben) und Manual; Zeitstempel 02. 10. 2025 16:10:53. Karte Battery: Active power: -0.7 kW; Current: -2.10 A; Voltage: 316.90 V; Capacity: 7.3 kWh; Max. capacity: 10.1 kWh; State: DISCHARGING; State of charge: 72.00 %; State of health: 100.00 %; Min. state of charge: 0.00 %; Import active energy: 79.3 kWh; Export active energy: 70.2 kWh; Min. active power: -7.9 kW; Max. active power: 7.9 kW. Karte PV: Active power: -0.2 kW; Current: -0.60 A; Voltage: 339.40 V; Export active energy: 70.5 kWh; Min. active power: -8.0 kW. Karte Load: Active power: 0.9 kW; Import active energy: 196.7 kWh. Die Zeitstempel lauten 02. 10. 2025, zwischen 16:11:18 und 16:11:20.
5.2 Steuerung durch Reduxi aktivieren
Für eine erweiterte Batteriesteuerung binden Sie das Gerät in die Reduxi Strategie ein. Stellen Sie unter Devices – SAJ CM2 im Reduxi Configurator den Control type auf AUTO. Nur dann wirken sich Strategiebefehle auf die Batterie aus.
Um mit dynamischen Preisen und dynamischen Tarifen maximale Flexibilität und geringere Energiekosten zu erreichen, legen Sie eine Strategie fest, wie unter Strategien für den Reduxi Controller beschrieben.
Nach dem Hinzufügen können Sie das Gerät auch in der Reduxi App überwachen und steuern.
✓ Zusammenfassung
Vorbereitung (Punkte 1–2): Verwenden Sie die SAJ CM2 Handbücher. Verbinden Sie das CM2 per Ethernet mit dem lokalen Router, im selben Netzwerk wie der Reduxi Controller.
SAJ CM2 (Punkt 2): Modbus TCP/IP muss geöffnet sein. Port 502 öffnet sich automatisch. Notieren Sie die IP-Adresse und die Modbus-ID.
In Reduxi hinzufügen (Punkte 3–4): Melden Sie sich an der Reduxi Weboberfläche an. Fügen Sie das Gerät hinzu, geben Sie die Modbus-ID und die IP-Adresse ein und führen Sie Test communication aus.
In Betrieb nehmen (Punkt 5): Prüfen Sie die letzten Messwerte. Stellen Sie den control type auf AUTO und legen Sie eine Strategie fest.
→ Häufige Probleme
| Problem | Lösung |
|---|---|
| Test communication schlägt fehl | Prüfen Sie die Modbus-ID und die IP-Adresse. Prüfen Sie, ob sich das SAJ CM2 und der Reduxi Controller im selben Netzwerk befinden. Prüfen Sie, ob Modbus TCP/IP geöffnet ist. |
| Open configurator öffnet sich nicht oder bleibt leer | Der Tunnel ist noch nicht aktiv. Warten Sie etwa 30 Sekunden und prüfen Sie, ob der Controller online ist. |
Die Anmeldung mit admin wird abgelehnt |
Das Passwort wurde bei der Installation geändert. Fragen Sie den Installateur. Das Passwort Ihres Reduxi-Kontos funktioniert hier nicht. |
reduxi.local lässt sich nicht laden |
Ihr Gerät befindet sich nicht im selben Netzwerk wie der Controller. Verwenden Sie die IP-Adresse oder die Tunnelverbindung. |
| Kommunikationstest schlägt fehl, Gerät wird offline angezeigt | Prüfen Sie die Erreichbarkeit, IP-Adresse / Port / Unit ID und ob das Protokoll am Gerät aktiviert ist. |
