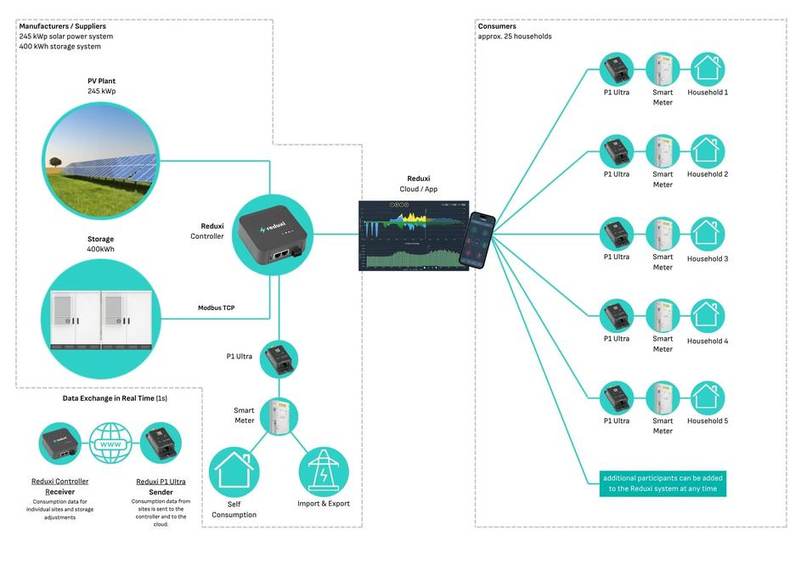

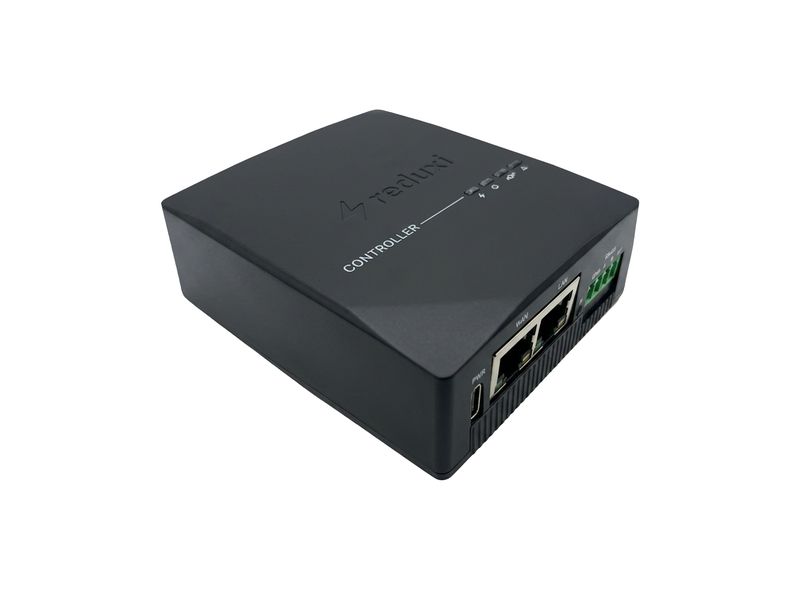

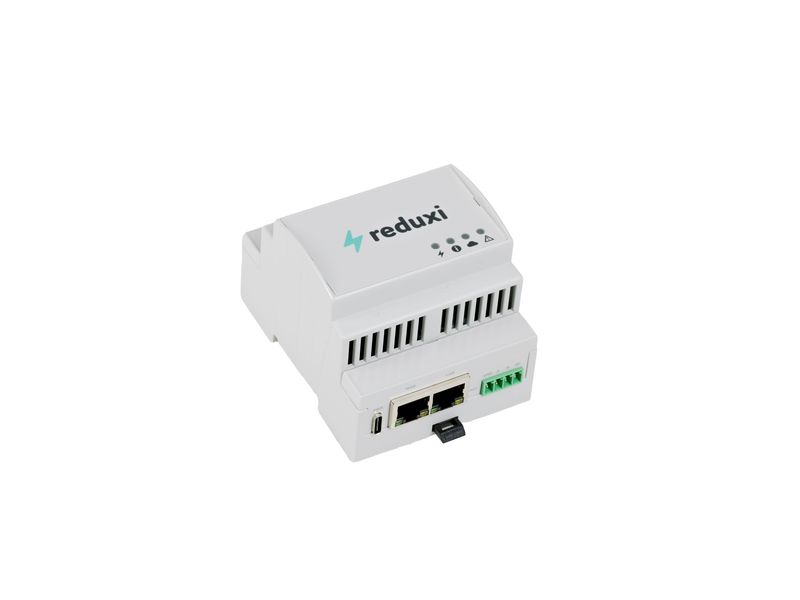

Diagramm einer beispielhaften EEG-Installation: ein Master-Standort mit PV-Anlage und Speicher versorgt etwa 25 Haushalte. Links ein gestrichelter Kasten „Manufacturers / Suppliers“ mit dem Text „245 kWp solar power system, 400 kWh storage system“. Darin: „PV Plant 245 kWp“ (Foto eines Solarfelds) und „Storage 400kWh“ (Foto von Speicherschränken), beide über Linien mit dem „Reduxi Controller“ (schwarze Box mit zwei Netzwerkanschlüssen) verbunden; die Speicherleitung ist mit „Modbus TCP“ beschriftet. Unter dem Controller: „P1 Ultra“, verbunden mit „Smart Meter“, der sich in „Self Consumption“ (Haussymbol) und „Import & Export“ (Strommast-Symbol) verzweigt. Der Controller ist mit „Reduxi Cloud / App“ (Dashboard-Screenshot und Smartphone) verbunden. Rechts ein gestrichelter Kasten „Consumers, approx. 25 households“: fünf Zeilen mit jeweils „P1 Ultra“, „Smart Meter“, „Household 1“ bis „Household 5“, die über Linien von der Cloud/App aus verbunden sind. Unten ein türkiser Kasten: „additional participants can be added to the Reduxi system at any time“. Unten links ein gestrichelter Kasten „Data Exchange in Real Time (1s)“: ein Reduxi-Controller-Symbol und ein P1-Ultra-Symbol, verbunden über einen Globus (www). Beschriftungen: „Reduxi Controller Receiver: Consumption data for individual sites and storage adjustments“ und „Reduxi P1 Ultra Sender: Consumption data from sites is sent to the controller and to the cloud“.

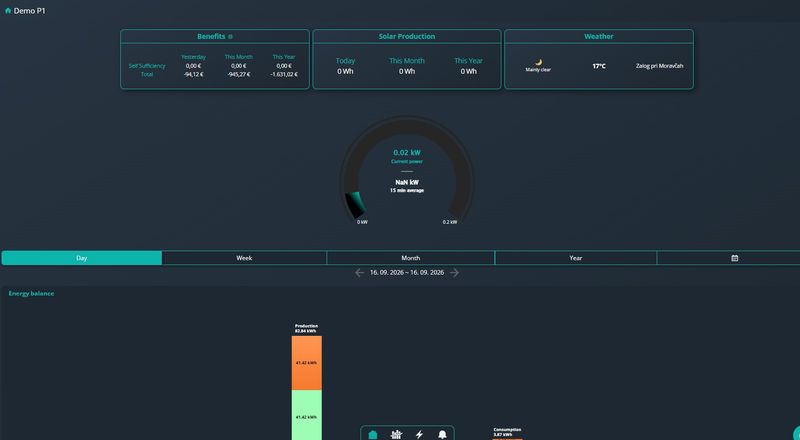

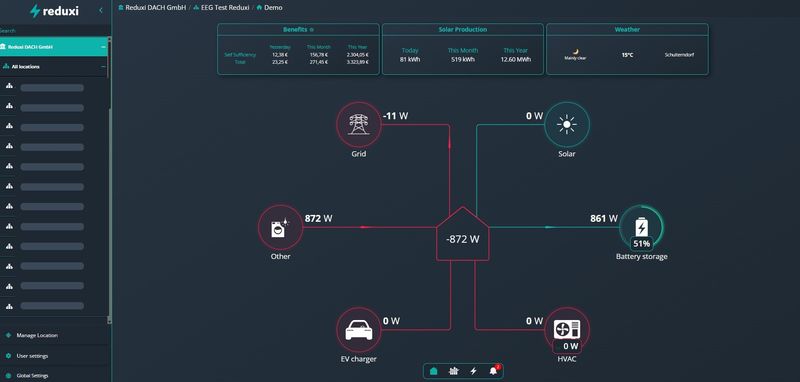

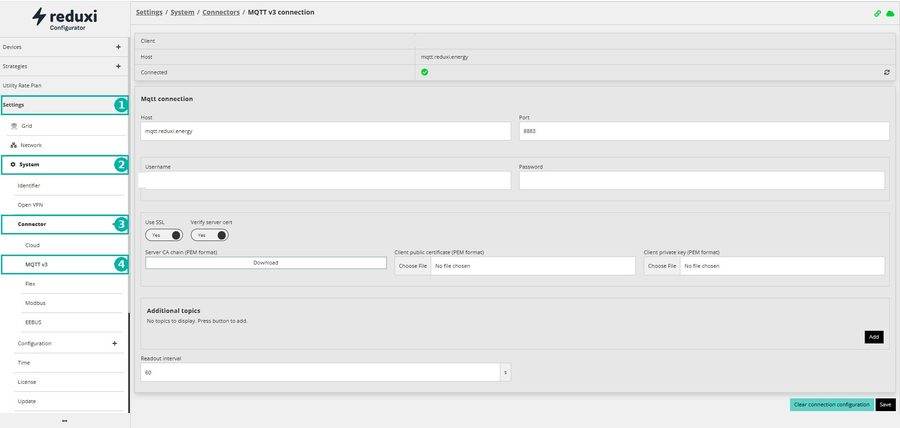

Screenshot der Seite „Settings / System / Connectors / MQTT v3 connection“ im Reduxi Configurator, mit einem grünen Link-Symbol und einem grünen Cloud-Symbol oben rechts. Linkes Menü: Devices (+), Strategies (+), Utility Rate Plan, Settings (Zahl 1), Grid, Network, System (Zahl 2), Identifier, Open VPN, Connector (Zahl 3), Cloud, MQTT v3 (Zahl 4, ausgewählt), Flex, Modbus, EEBUS, Configuration (+), Time, License, Update. Statustabelle: Client: (leer); Host: mqtt.reduxi.energy; Connected: grünes Häkchen mit einem Symbol zum Aktualisieren. Bereich „Mqtt connection“: Host: mqtt.reduxi.energy; Port: 8883; Username: leer; Password: leer; Use SSL: Schalter an (Yes); Verify server cert: Schalter an (Yes); Server CA chain (PEM format): Schaltfläche Download; Client public certificate (PEM format): Choose File, No file chosen; Client private key (PEM format): Choose File, No file chosen. Bereich „Additional topics“: Text „No topics to display. Press button to add.“ mit der Schaltfläche Add. Readout interval: 60 s. Schaltflächen unten: türkis „Clear connection configuration“ und schwarz Save.

Ausschnitt eines Screenshots des Reduxi Configurator mit einer kleinen Tabelle mit der Kopfzeile „Client“. Zeile „Host“: mqtt.reduxi.energy. Zeile „Connected“: ein grüner Kreis mit weißem Häkchen und am rechten Zeilenende ein Symbol zum Aktualisieren. Das zeigt die MQTT-Verbindung als aktiv.

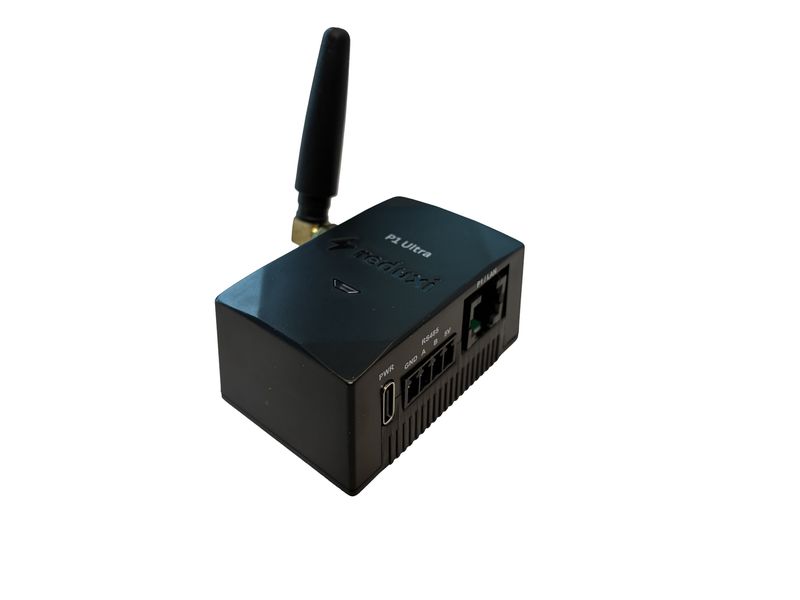

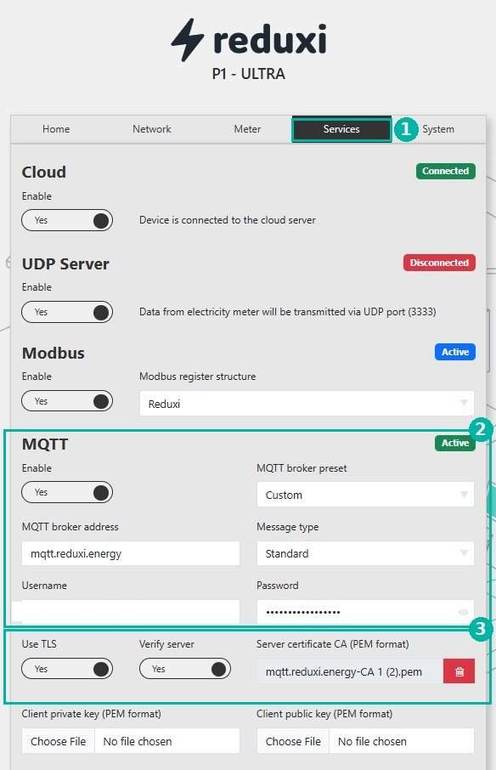

Screenshot der lokalen Weboberfläche des P1 Ultra (Kopfzeile: reduxi-Logo und „P1 - ULTRA“). Tabs oben: Home, Network, Meter, Services (ausgewählt, türkiser Kasten, Zahl 1), System. Bereiche der Reihe nach. Cloud: grünes Symbol „Connected“; Enable: Schalter Yes; Text „Device is connected to the cloud server“. UDP Server: rotes Symbol „Disconnected“; Enable: Schalter Yes; Text „Data from electricity meter will be transmitted via UDP port (3333)“. Modbus: blaues Symbol „Active“; Enable: Schalter Yes; Modbus register structure: Reduxi (Dropdown). MQTT (türkiser Kasten, Zahl 2): grünes Symbol „Active“; Enable: Schalter Yes; MQTT broker preset: Custom (Dropdown); MQTT broker address: mqtt.reduxi.energy; Message type: Standard (Dropdown); Username: leer; Password: mit Punkten verdeckt (verborgen, mit einem Augensymbol). Zweiter türkiser Kasten (Zahl 3): Use TLS: Schalter Yes; Verify server: Schalter Yes; Server certificate CA (PEM format): Dateiname „mqtt.reduxi.energy-CA 1 (2).pem“ mit einer roten Löschen-Schaltfläche (Papierkorb). Unter dem Kasten: Client private key (PEM format): Choose File, No file chosen; Client public key (PEM format): Choose File, No file chosen.

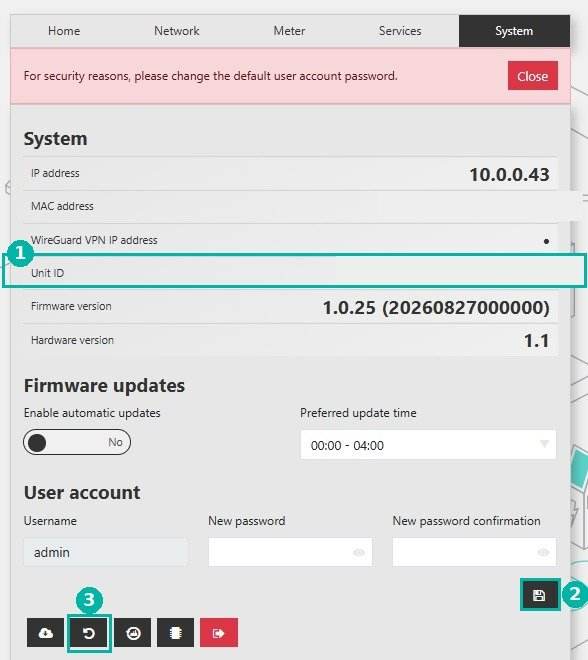

Screenshot der lokalen Weboberfläche des P1 Ultra, Tab „System“ ausgewählt. Tabs oben: Home, Network, Meter, Services, System. Ein rosa Banner mit dem Text „For security reasons, please change the default user account password.“ und einer roten Schaltfläche „Close“. Bereich „System“: IP address: 10.0.0.43; MAC address: (leer, unkenntlich gemacht); WireGuard VPN IP address: nur ein Punkt; Unit ID: (leer, unkenntlich gemacht; Zeile mit einem türkisen Kasten und der Zahl 1 hervorgehoben); Firmware version: 1.0.25 (20260827000000); Hardware version: 1.1. Bereich „Firmware updates“: Enable automatic updates: Schalter No; Preferred update time: 00:00 - 04:00 (Dropdown). Bereich „User account“: Username: admin; New password: leeres Feld mit einem Augensymbol; New password confirmation: leeres Feld mit einem Augensymbol. Eine Schaltfläche mit Speichern-Symbol (Diskette) ist mit der Zahl 2 hervorgehoben. Untere Reihe mit fünf Symbolschaltflächen: Cloud-Upload, Pfeil zum Wiederherstellen/Neu laden (mit der Zahl 3 hervorgehoben), ein kreisförmiges Symbol, ein Stapelsymbol und ein rotes Abmelden-Symbol.

Ausschnitt eines Screenshots der Weboberfläche des P1 Ultra, Seite Services: eine graue Zeile mit der Beschriftung „MQTT“ links und einem grünen Symbol mit weißem Text „Active“ rechts.

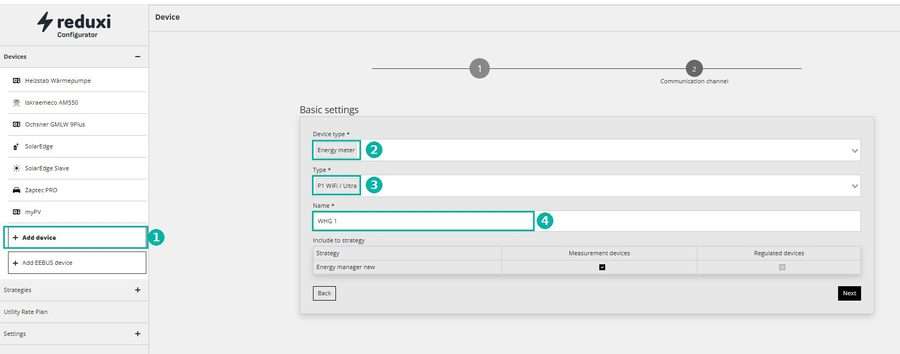

Screenshot des Reduxi Configurator, Seite „Device“, Schritt 1 eines Assistenten mit 2 Schritten (Schritt 2 heißt „Communication channel“), Überschrift „Basic settings“. Linkes Menü unter „Devices“: Heizstab Wärmepumpe, Iskraemeco AM550, Ochsner GMLW 9Plus, SolarEdge, SolarEdge Slave, Zaptec PRO, myPV, dann die Schaltfläche „+ Add device“ (mit einem türkisen Kasten und der Zahl 1 hervorgehoben) und „+ Add EEBUS device“. Darunter: „Strategies“, „Utility Rate Plan“, „Settings“. Formularfelder: Device type *: Energy meter (Zahl 2); Type *: P1 WiFi / Ultra (Zahl 3); Name *: WHG 1 (Zahl 4). Tabelle „Include to strategy“ mit den Spalten Strategy, Measurement devices, Regulated devices: Zeile „Energy manager new“ mit aktiviertem Measurement devices und nicht aktiviertem Regulated devices. Schaltflächen: Back, Next.

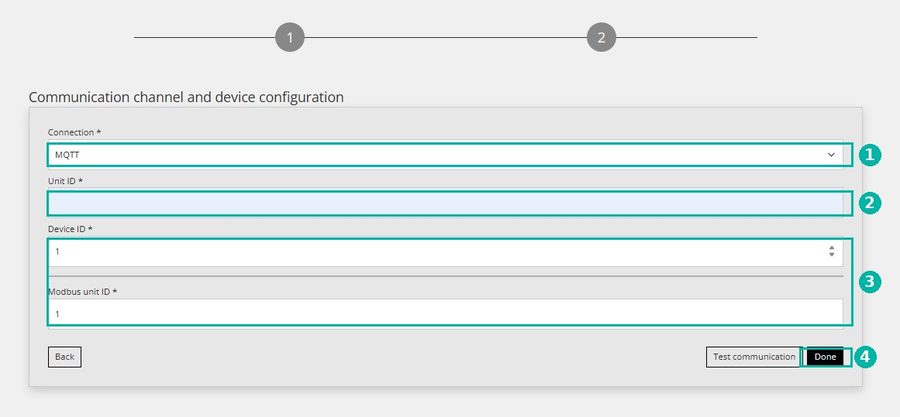

Screenshot des Geräteassistenten im Reduxi Configurator, Schritt 2 von 2 (oben zwei nummerierte Kreise), Überschrift „Communication channel and device configuration“. Felder: Connection *: MQTT (Dropdown, türkiser Kasten, Zahl 1); Unit ID *: leer, hellblaues Feld (Zahl 2); Device ID *: 1 mit einem Zähler-Pfeilpaar (Zahl 3); Modbus unit ID *: 1 (Zahl 3, ein Kasten um beide Felder). Schaltflächen: Back (links), Test communication und die schwarze Schaltfläche Done (Zahl 4).

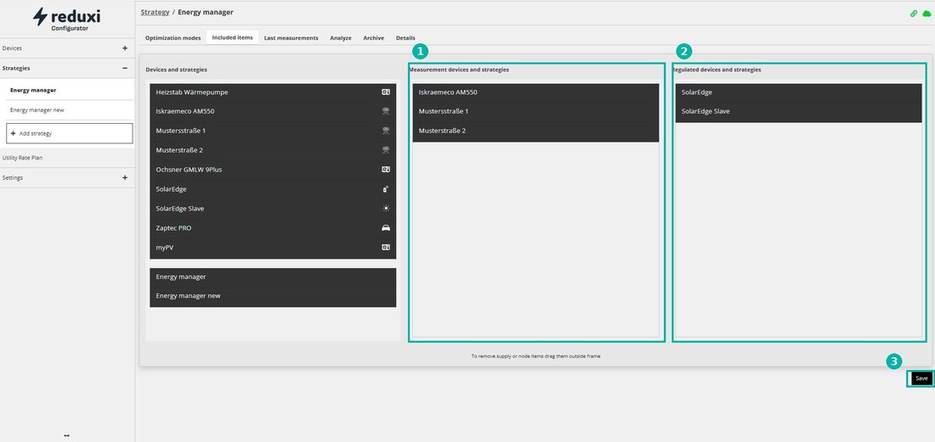

Screenshot des Reduxi Configurator, Seite „Strategy / Energy manager“, Tab „Included items“ ausgewählt (weitere Tabs: Optimization modes, Last measurements, Analyze, Archive, Details). Linkes Menü: Devices (+), Strategies (-) mit den Einträgen „Energy manager“ (ausgewählt) und „Energy manager new“, Schaltfläche „+ Add strategy“, Utility Rate Plan, Settings (+). Drei Spalten. Linke Spalte „Devices and strategies“: Heizstab Wärmepumpe, Iskraemeco AM550, Musterstraße 1, Musterstraße 2, Ochsner GMLW 9Plus, SolarEdge, SolarEdge Slave, Zaptec PRO, myPV; darunter eine zweite Gruppe: Energy manager, Energy manager new. Mittlere Spalte „Measurement devices and strategies“ (türkiser Kasten, Zahl 1): Iskraemeco AM550, Musterstraße 1, Musterstraße 2. Rechte Spalte „Regulated devices and strategies“ (türkiser Kasten, Zahl 2): SolarEdge, SolarEdge Slave. Hinweistext unten: „To remove supply or node items drag them outside frame“. Schwarze Schaltfläche „Save“ unten rechts (türkiser Kasten, Zahl 3).

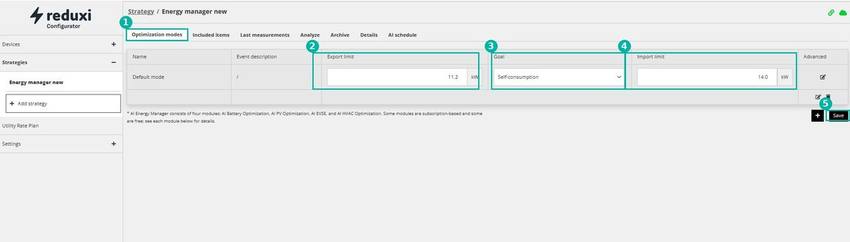

Screenshot des Reduxi Configurator, Seite „Strategy / Energy manager new“, Tab „Optimization modes“ ausgewählt (Zahl 1; weitere Tabs: Included items, Last measurements, Analyze, Archive, Details, AI schedule). Linkes Menü: Devices (+), Strategies (-) mit ausgewähltem „Energy manager new“, „+ Add strategy“, Utility Rate Plan, Settings (+). Tabelle mit den Spalten Name, Event description, Export limit, Goal, Import limit, Advanced. Zeile: Name: Default mode; Event description: /; Export limit: 11.2 kW (Zahl 2); Goal: Self-consumption (Dropdown, Zahl 3); Import limit: 14.0 kW (Zahl 4); Advanced: Bearbeiten-Symbol. Eine zweite Zeile darunter ist leer, mit Bearbeiten- und Löschen-Symbol. Fußnote: „* AI Energy Manager consists of four modules: AI Battery Optimization, AI PV Optimization, AI EVSE, and AI HVAC Optimization. Some modules are subscription-based and some are free; see each module below for details.“ Schaltflächen: schwarzes „+“ und schwarzes „Save“ (türkiser Kasten, Zahl 5). Oben rechts: ein grünes Link-Symbol und ein grünes Cloud-Symbol.

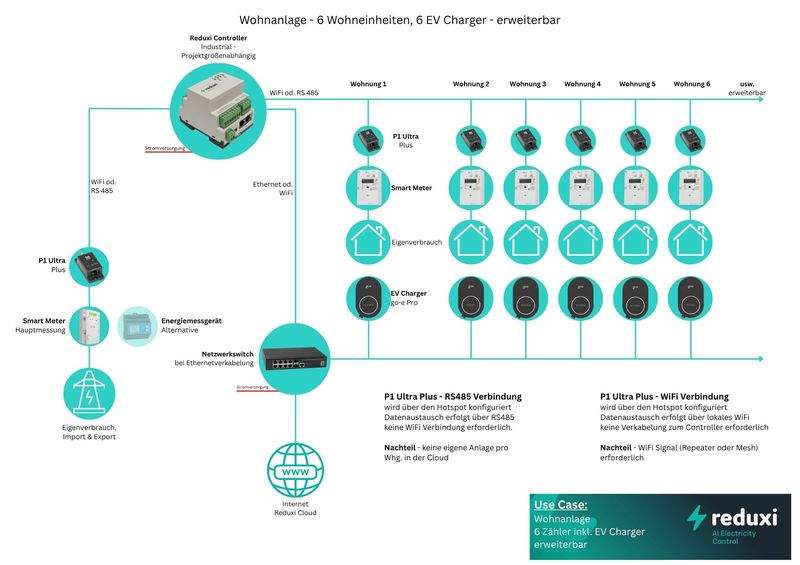

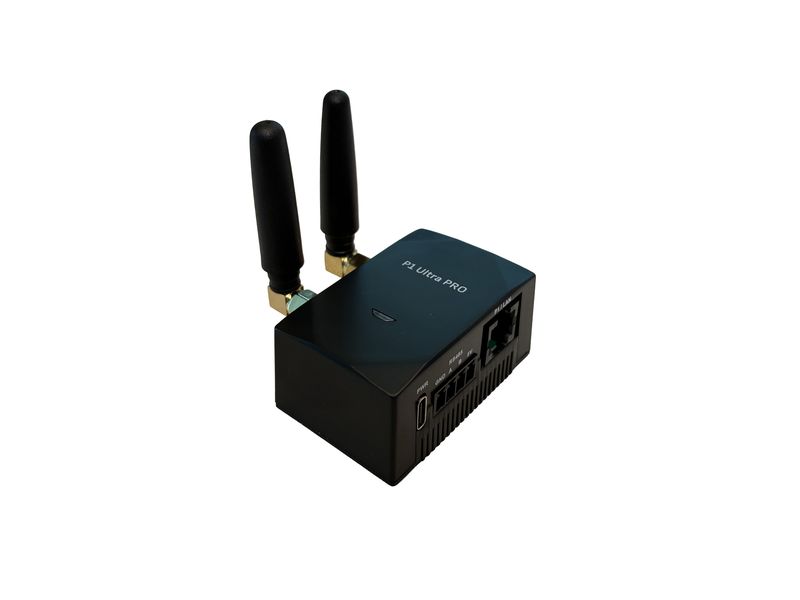

Diagramm einer Beispielinstallation für ein Wohngebäude mit 6 Wohnungen und 6 Ladestationen, erweiterbar. Titel: „Wohnanlage - 6 Wohneinheiten, 6 EV Charger - erweiterbar“. Oben links: Reduxi Controller mit der Beschriftung „Industrial - Projektgrößenabhängig“ und einem rot unterstrichenen Hinweis „Stromversorgung“. Eine obere Linie vom Controller mit der Beschriftung „WiFi od. RS 485“ verläuft nach rechts über die Spalten „Wohnung 1“ bis „Wohnung 6“ und „usw. erweiterbar“. Jede Wohnungsspalte enthält von oben nach unten: P1 Ultra Plus (kleines schwarzes Gerät), Smart Meter, Haussymbol „Eigenverbrauch“, EV Charger (in Spalte 1 mit der Beschriftung go-e Pro). Eine untere Linie verläuft unter allen Spalten zu einem Netzwerkswitch „bei Ethernetverkabelung“, ebenfalls mit einem roten Hinweis „Stromversorgung“. Linker Abzweig vom Controller mit der Beschriftung „WiFi od. RS 485“: P1 Ultra Plus, Smart Meter „Hauptmessung“ und als Alternative „Energiemessgerät“, verbunden mit einem Strommast-Symbol mit der Beschriftung „Eigenverbrauch, Import & Export“. Der Controller ist mit „Ethernet od. WiFi“ mit dem Switch verbunden und der Switch mit einem Globus-Symbol „Internet, Reduxi Cloud“. Textblock „P1 Ultra Plus - RS485 Verbindung“: Konfiguration über den Hotspot; Datenaustausch über RS485; keine WiFi-Verbindung nötig. „Nachteil“: keine eigene Anlage pro Wohnung in der Cloud. Textblock „P1 Ultra Plus - WiFi Verbindung“: Konfiguration über den Hotspot; Datenaustausch über das lokale WiFi; keine Verkabelung zum Controller nötig. „Nachteil“: WiFi-Signal (Repeater oder Mesh) erforderlich. Banner unten rechts: „Use Case: Wohnanlage 6 Zähler inkl. EV Charger erweiterbar“ mit dem reduxi-Logo und dem Claim „AI Electricity Control“.

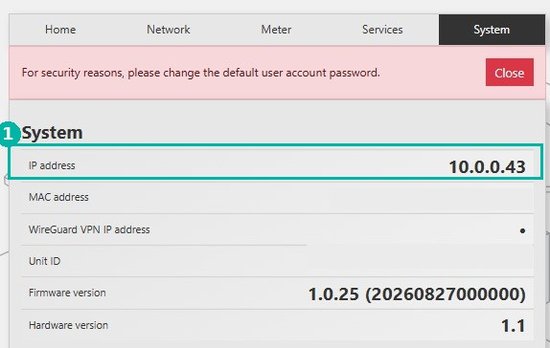

Screenshot der lokalen Weboberfläche des P1 Ultra, Tab „System“ ausgewählt. Tabs oben: Home, Network, Meter, Services, System. Ein rosa Banner mit dem Text „For security reasons, please change the default user account password.“ und einer roten Schaltfläche „Close“. Überschrift „System“. Zeilen: IP address: 10.0.0.43 (mit einem türkisen Kasten und der Zahl 1 hervorgehoben); MAC address: (leer, unkenntlich gemacht); WireGuard VPN IP address: nur ein Punkt; Unit ID: (leer, unkenntlich gemacht); Firmware version: 1.0.25 (20260827000000); Hardware version: 1.1.

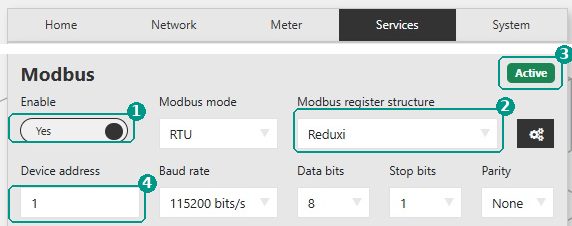

Screenshot der lokalen Weboberfläche des P1 Ultra, Tab „Services“ ausgewählt (Tabs: Home, Network, Meter, Services, System), Bereich „Modbus“ mit einem grünen Symbol „Active“ (türkiser Kasten, Zahl 3). Felder: Enable: Schalter Yes (Zahl 1); Modbus mode: RTU (Dropdown); Modbus register structure: Reduxi (Dropdown, Zahl 2) mit einer schwarzen Einstellungs-Schaltfläche (Zahnrad) daneben; Device address: 1 (Zahl 4); Baud rate: 115200 bits/s (Dropdown); Data bits: 8 (Dropdown); Stop bits: 1 (Dropdown); Parity: None (Dropdown).

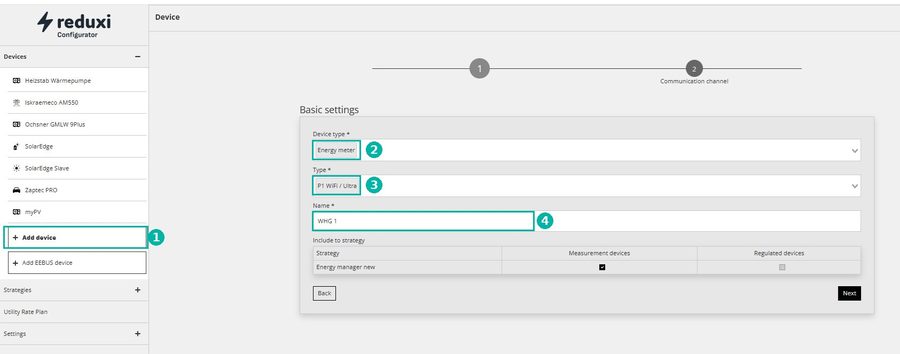

Screenshot des Reduxi Configurator, Seite „Device“, Schritt 1 eines Assistenten mit 2 Schritten (Schritt 2 heißt „Communication channel“), Überschrift „Basic settings“. Linkes Menü unter „Devices“: Heizstab Wärmepumpe, Iskraemeco AM550, Ochsner GMLW 9Plus, SolarEdge, SolarEdge Slave, Zaptec PRO, myPV, dann die Schaltfläche „+ Add device“ (mit einem türkisen Kasten und der Zahl 1 hervorgehoben) und „+ Add EEBUS device“. Darunter: „Strategies“, „Utility Rate Plan“, „Settings“. Formularfelder: Device type *: Energy meter (Zahl 2); Type *: P1 WiFi / Ultra (Zahl 3); Name *: WHG 1 (Zahl 4). Tabelle „Include to strategy“ mit den Spalten Strategy, Measurement devices, Regulated devices: Zeile „Energy manager new“ mit aktiviertem Measurement devices und nicht aktiviertem Regulated devices. Schaltflächen: Back, Next.

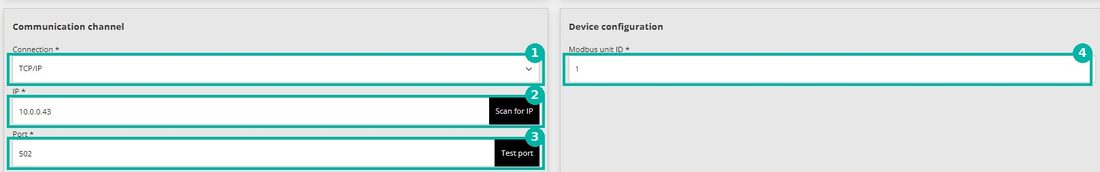

Ausschnitt eines Screenshots des Geräteformulars im Reduxi Configurator mit zwei Bereichen. Linker Bereich „Communication channel“: Connection *: TCP/IP (Dropdown, Zahl 1); IP *: 10.0.0.43 mit der schwarzen Schaltfläche „Scan for IP“ (Zahl 2); Port *: 502 mit der schwarzen Schaltfläche „Test port“ (Zahl 3). Rechter Bereich „Device configuration“: Modbus unit ID *: 1 (Zahl 4). Die Felder sind mit türkisen Kästen und nummerierten Symbolen markiert.

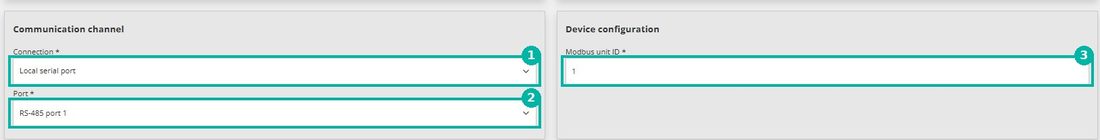

Ausschnitt eines Screenshots des Geräteformulars im Reduxi Configurator mit zwei Bereichen. Linker Bereich „Communication channel“: Connection *: Local serial port (Dropdown, Zahl 1); Port *: RS-485 port 1 (Dropdown, Zahl 2). Rechter Bereich „Device configuration“: Modbus unit ID *: 1 (Zahl 3). Die Felder sind mit türkisen Kästen und nummerierten Symbolen markiert.

Screenshot des Reduxi Configurator, Seite „Strategy / Energy manager“, Tab „Included items“ ausgewählt (weitere Tabs: Optimization modes, Last measurements, Analyze, Archive, Details). Linkes Menü: Devices (+), Strategies (-) mit den Einträgen „Energy manager“ (ausgewählt) und „Energy manager new“, Schaltfläche „+ Add strategy“, Utility Rate Plan, Settings (+). Drei Spalten. Linke Spalte „Devices and strategies“: Heizstab Wärmepumpe, Iskraemeco AM550, Musterstraße 1, Musterstraße 2, Ochsner GMLW 9Plus, SolarEdge, SolarEdge Slave, Zaptec PRO, myPV; darunter: Energy manager, Energy manager new. Mittlere Spalte „Measurement devices and strategies“ (türkiser Kasten, Zahl 1): Iskraemeco AM550, Musterstraße 1, Musterstraße 2. Rechte Spalte „Regulated devices and strategies“ (türkiser Kasten, Zahl 2): SolarEdge, SolarEdge Slave. Hinweis unten: „To remove supply or node items drag them outside frame“. Schwarze Schaltfläche „Save“ unten rechts (türkiser Kasten, Zahl 3).

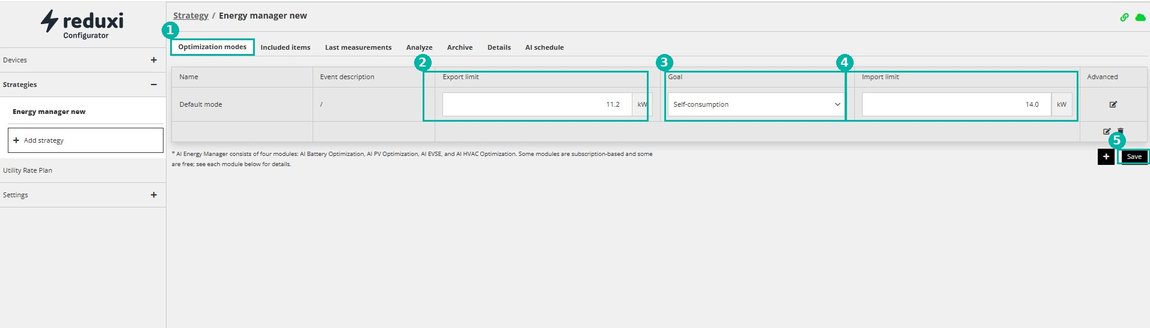

Screenshot des Reduxi Configurator, Seite „Strategy / Energy manager new“, Tab „Optimization modes“ ausgewählt (Zahl 1; weitere Tabs: Included items, Last measurements, Analyze, Archive, Details, AI schedule). Linkes Menü: Devices (+), Strategies (-) mit ausgewähltem „Energy manager new“, „+ Add strategy“, Utility Rate Plan, Settings (+). Tabelle mit den Spalten Name, Event description, Export limit, Goal, Import limit, Advanced. Zeile: Name: Default mode; Event description: /; Export limit: 11.2 kW (Zahl 2); Goal: Self-consumption (Dropdown, Zahl 3); Import limit: 14.0 kW (Zahl 4); Advanced: Bearbeiten-Symbol. Fußnote zu den Modulen des AI Energy Manager. Schaltflächen: schwarzes „+“ und schwarzes „Save“ (türkiser Kasten, Zahl 5). Oben rechts: ein grünes Link-Symbol und ein grünes Cloud-Symbol.

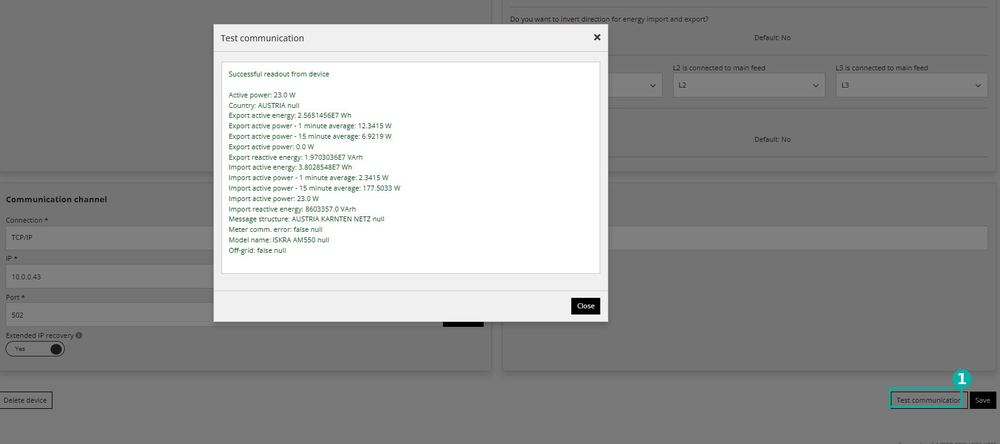

Screenshot der Geräteseite im Reduxi Configurator mit einem modalen Dialog „Test communication“ (Schließen-Symbol X oben rechts) über einem ausgegrauten Hintergrund. Dialogtext: „Successful readout from device“; Active power: 23.0 W; Country: AUSTRIA null; Export active energy: 2.5651456E7 Wh; Export active power - 1 minute average: 12.3415 W; Export active power - 15 minute average: 6.9219 W; Export active power: 0.0 W; Export reactive energy: 1.9703036E7 VArh; Import active energy: 3.8028548E7 Wh; Import active power - 1 minute average: 2.3415 W; Import active power - 15 minute average: 177.5033 W; Import active power: 23.0 W; Import reactive energy: 8603357.0 VArh; Message structure: AUSTRIA KARNTEN NETZ null; Meter comm. error: false null; Model name: ISKRA AM550 null; Off-grid: false null. Schaltfläche „Close“ (schwarz). Im Hintergrund teilweise sichtbar: „Do you want to invert direction for energy import and export“ mit Default: No; Felder L2 is connected to main feed: L2 und L3 is connected to main feed: L3; Bereich „Communication channel“ mit Connection *: TCP/IP, IP *: 10.0.0.43, Port *: 502, Extended IP recovery: Schalter an (Yes). Schaltflächen unten: Delete device, „Test communication“ (türkiser Kasten mit der Zahl 1) und Save.
