Ajustes de la batería Victron
Ajustes de la batería Victron para Reduxi: ajustes ESS, Modbus TCP y unit ID en el dispositivo GX.
1 Documentación técnica
Documentos de Victron para la conexión Modbus TCP y los ajustes ESS:
- Lista de registros Modbus-TCP (XLSX): lista de registros. La pestaña Unit ID mapping indica qué unit ID corresponde a cada dispositivo.
- Comunicación de datos con los productos de Victron Energy (PDF): documento técnico con la sección sobre Modbus-TCP.
- Preguntas frecuentes sobre Modbus-TCP: cómo activar Modbus-TCP en un dispositivo GX.
- Manual del Energy Storage System (ESS): descripción de los ajustes ESS en el dispositivo GX.
2 Equipo necesario
Necesita:
- Dispositivo Victron GX con el sistema de baterías Victron conectado
- Reduxi Controller
- Conexión de red (Ethernet) entre el dispositivo GX, el Reduxi Controller y su router
- Portátil o tableta con acceso a internet para configurar el dispositivo en Reduxi
3 Ajustes en el dispositivo Victron GX
Realice estos ajustes en el menú del dispositivo GX. Las capturas de pantalla muestran la Remote Console del dispositivo GX.
3.1 Ajustes ESS
Abra Settings – ESS. En Grid metering, seleccione Inverter/Charger y confirme.
Las capturas de pantalla muestran estos valores de ESS:
| Ajuste | Valor |
|---|---|
| Mode | Optimized (without BatteryLife) |
| Grid metering | Inverter/Charger |
| Multiphase regulation | Individual phase |
| Minimum SOC (unless grid fails) | 30% |
| Limit inverter power | Off |
| Grid setpoint | 20 W |
Descripción en texto de esta imagen

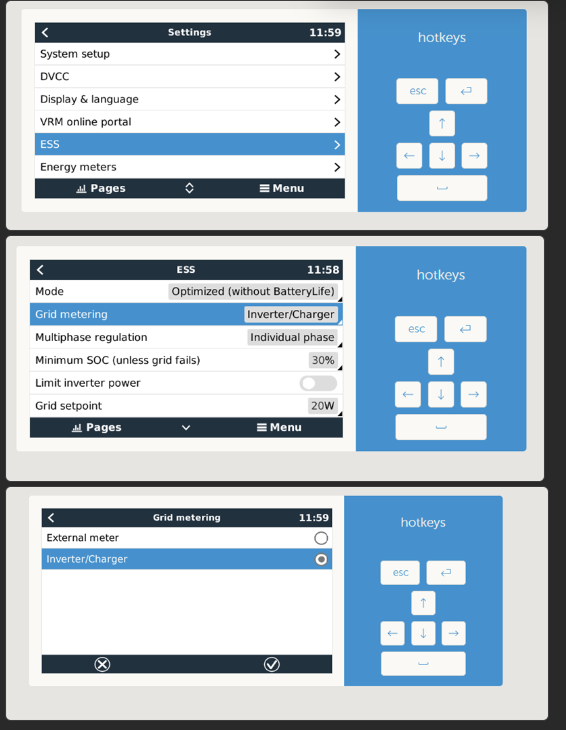

Tres capturas de pantalla apiladas de la Victron Remote Console, cada una con un panel azul de teclas rápidas a la derecha (botones esc y enter, botones de flecha, barra espaciadora). Arriba: página Settings, hora 11:59: System setup; DVCC; Display & language; VRM online portal; ESS (resaltado en azul); Energy meters. Centro: página ESS, hora 11:58: Mode: Optimized (without BatteryLife); Grid metering: Inverter/Charger (resaltado); Multiphase regulation: Individual phase; Minimum SOC (unless grid fails): 30%; Limit inverter power: off (interruptor); Grid setpoint: 20W. Abajo: página Grid metering, hora 11:59, con dos opciones: External meter (sin seleccionar) e Inverter/Charger (resaltada, seleccionada). Iconos de la barra inferior: una cruz (cancelar) y una marca de verificación (confirmar).
3.2 Activar Modbus TCP y leer el unit ID
Abra la Device List y seleccione Settings.
Descripción en texto de esta imagen

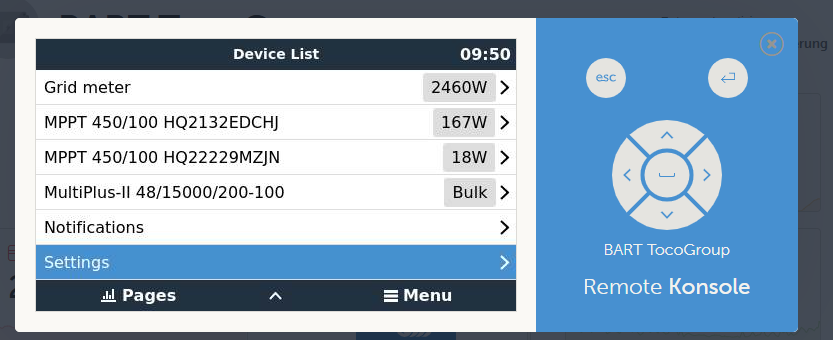

Captura de pantalla de la Victron Remote Console, página Device List, hora 09:50. Filas: Grid meter 2460W; MPPT 450/100 HQ2132EDCHJ 167W; MPPT 450/100 HQ22229MZJN 18W; MultiPlus-II 48/15000/200-100 Bulk; Notifications (flecha); Settings (resaltado en azul, flecha). Barra inferior: Pages, flecha hacia arriba, Menu. Derecha: panel azul con los botones esc y enter, un panel direccional, el texto BART TocoGroup y Remote Konsole.
Seleccione Services.
Descripción en texto de esta imagen

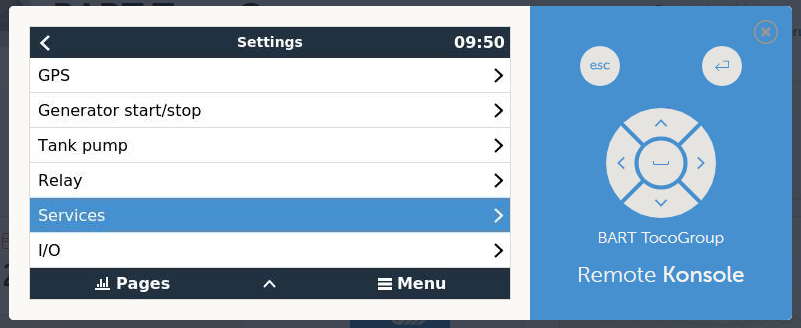

Captura de pantalla de la Victron Remote Console. Izquierda: menú Settings del dispositivo GX con la hora 09:50 y una flecha de retroceso. Lista: GPS; Generator start/stop; Tank pump; Relay; Services (resaltado en azul); I/O; cada uno con una flecha a la derecha. Barra inferior: Pages, una flecha hacia arriba, Menu. Derecha: panel azul con los botones esc y enter, un panel direccional redondo con flechas, el texto BART TocoGroup y el texto Remote Konsole.
Establezca Modbus TCP en Enabled. Después abra la entrada Modbus TCP.
Descripción en texto de esta imagen

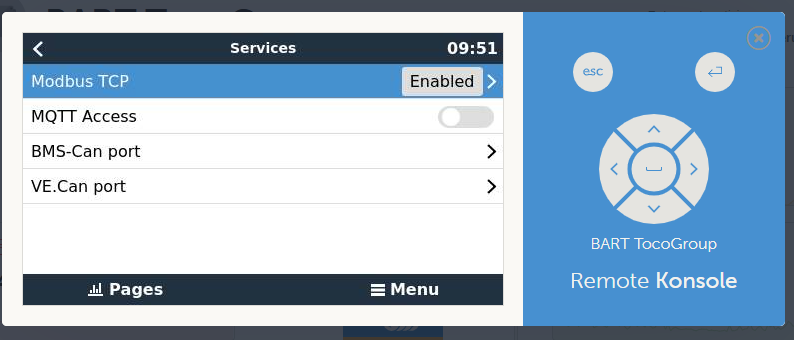

Captura de pantalla de la Victron Remote Console, página Services, hora 09:51, con una flecha de retroceso. Filas: Modbus TCP: Enabled (resaltado en azul); MQTT Access: off (interruptor); BMS-Can port (flecha); VE.Can port (flecha). Barra inferior: Pages, Menu. Derecha: panel azul con los botones esc y enter, un panel direccional, el texto BART TocoGroup y Remote Konsole.
Seleccione Available services.
Descripción en texto de esta imagen

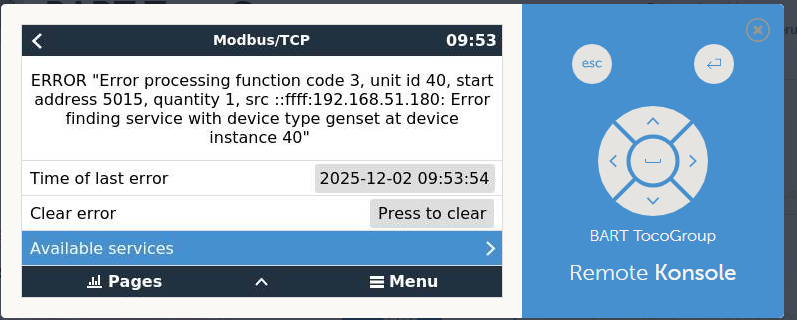

Captura de pantalla de la Victron Remote Console, página Modbus/TCP, hora 09:53, con una flecha de retroceso. Texto de error: ERROR "Error processing function code 3, unit id 40, start address 5015, quantity 1, src ::ffff:192.168.51.180: Error finding service with device type genset at device instance 40". Filas: Time of last error: 2025-12-02 09:53:54; Clear error: botón Press to clear; Available services (resaltado en azul, flecha a la derecha). Barra inferior: Pages, flecha hacia arriba, Menu. Derecha: panel azul con los botones esc y enter, un panel direccional, el texto BART TocoGroup y Remote Konsole.
En Available services aparecen los dispositivos conectados con sus unit ID. Más adelante necesitará el unit ID de la batería en Reduxi como dirección Modbus.
Descripción en texto de esta imagen

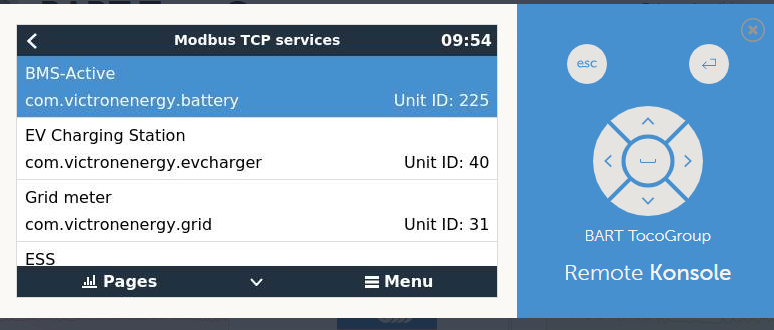

Captura de pantalla de la Victron Remote Console, página Modbus TCP services, hora 09:54. Lista: BMS-Active, com.victronenergy.battery, Unit ID: 225 (resaltado en azul); EV Charging Station, com.victronenergy.evcharger, Unit ID: 40; Grid meter, com.victronenergy.grid, Unit ID: 31; ESS (cortado, no se ven más datos). Barra inferior: Pages, flecha hacia abajo, Menu. Derecha: panel azul con los botones esc y enter, un panel direccional, el texto BART TocoGroup y Remote Konsole.
| Servicio | Unit ID en la captura de pantalla |
|---|---|
BMS-Active (com.victronenergy.battery) |
225 |
EV Charging Station (com.victronenergy.evcharger) |
40 |
Grid meter (com.victronenergy.grid) |
31 |
4 Iniciar sesión en la interfaz web de Reduxi
Puede abrir la interfaz web de Reduxi de dos formas:
Descripción en texto de esta imagen
Captura de pantalla de tres pantallas de la Reduxi app móvil, una junto a otra, con recuadros cian e insignias numeradas del 2 al 4. Pantalla izquierda (panel, tema oscuro): icono de menú arriba a la izquierda marcado con un recuadro y la insignia 2; logotipo 'reduxi'; pestañas 'Real time data' (activa) y 'Statistics'; precio 5.79 € y temperatura 3.2 °C; diagrama de flujo de energía con una casa en el centro (-1.25 kW) e iconos con los valores 69.0 W, 1.3 kW, 1.1 kW (anillo rojo), -165.0 W con 97 % (anillo rojo) y valores de 0.0 W en la parte inferior; pestañas 'Power' y 'Energy'; navegación inferior: Dashboard, Diagnostics, Device control, Settings. Pantalla central (menú lateral): logotipo 'reduxi', 'Number of locations: 1233', encabezado 'Reduxi device management', entradas '+ Add Reduxi location' y 'Reduxi devices' (marcada con un recuadro y la insignia 3), después 'My profile' y 'About app'. Pantalla derecha (página del dispositivo): Back; imagen de un controlador Reduxi negro con dos puertos Ethernet; estado 'Connected'; tarjeta 'Update available': 'New update is available for your Reduxi device.' con el botón 'Download and install update'; tarjeta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con el botón 'Activate tunnel connection' (marcado con un recuadro y la insignia 4); tarjeta 'Unit details' con el campo 'Unit ID'.
Descripción en texto de esta imagen
Captura de pantalla compuesta por dos partes, una junto a otra. Parte izquierda: pantalla de la Reduxi app móvil sobre fondo oscuro. Arriba: botón Back; imagen de un controlador Reduxi negro con dos puertos Ethernet y un bloque de terminales; estado 'Connected' con un icono de Wi-Fi. Tarjeta 'Update available': 'New update is available for your Reduxi device.' con el botón 'Download and install update'. Tarjeta 'Connect to configurator' con un icono de llave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' y el botón 'Open configurator', marcado con un recuadro cian y la insignia numérica 5. Debajo: tarjeta 'Unit details' con un campo 'Unit ID' (valor no visible). Parte derecha: Reduxi Configurator abierto en un navegador, marcado con un marco cian y la insignia numérica 6. Cabecera: flecha de retroceso, 'Tunnel connection', icono de recarga. Barra lateral izquierda con iconos (rayo, chip, rayo, gráfico de barras, engranaje). Página 'Home' con un icono de enlace verde. Aviso verde: 'New patch available. Click here to apply.' con una X de cierre. Hora 09:12:56. Diagrama de flujo de energía con una casa en el centro (1.700 kW) e iconos de red (0.000 kW), solar (1.700 kW), batería (verde, 0.000 kW y 0.800 kW), un dispositivo a la izquierda (0.900 kW), un vehículo eléctrico y un cargador o dispositivo en la parte inferior. Etiqueta 'Energy manager' en la parte inferior.
http://reduxi.local. La dirección IP del controlador figura en la lista de dispositivos de su router o en la Reduxi app, en Reduxi devices.admin · Contraseña: admin (valor de fábrica)Descripción en texto de esta imagen
Captura de pantalla de la página de inicio de sesión del Reduxi Configurator en una ventana del navegador Chrome. La barra de direcciones muestra 'Not secure' y 'reduxi.local'; la barra de direcciones está marcada con un recuadro cian y una copia ampliada (recuadro cian, texto 'Not secure reduxi.local') aparece a la izquierda, unida por una línea cian. Fondo de la página: dibujo de líneas gris claro de una casa con paneles solares (verdes), una wallbox, un inversor, un coche y un cargador. Arriba a la izquierda: logotipo 'reduxi configurator'. Cuadro de inicio de sesión en el centro con el título 'Login', un selector de idioma (bandera inglesa, 'English'), un campo de nombre de usuario, un campo de contraseña y un botón oscuro 'Login'.
Descripción en texto de esta imagen
Captura de pantalla de la interfaz web del Reduxi Configurator tras iniciar sesión, tema claro. Arriba a la izquierda: logotipo 'reduxi configurator'. Barra de cabecera: 'Home' a la izquierda, estado verde 'Connected' arriba a la derecha. Barra lateral izquierda: sección desplegada 'Devices' con una lista de entradas, después las secciones plegadas 'Manager', 'Configuration' y 'Settings'. Área principal: diagrama de flujo de energía. Casa en el centro con un anillo, valor 24.20 kW. Icono de red arriba a la izquierda, 24.20 kW (punto rojo en su línea). Icono solar arriba a la derecha, valor '-'. Icono de la izquierda (batería o dispositivo), 6.700 kW (punto verde en su línea). Iconos de la derecha (almacenamiento en batería y un dispositivo), valores '-'. Icono de cargador de VE abajo a la izquierda, 31.00 kW. Otro icono de dispositivo abajo a la derecha. Etiqueta 'Energy manager' debajo de la casa.
5 Añadir la batería Victron a Reduxi
Siga estos pasos para añadir la batería o para editar un dispositivo existente.
5.1 Ajustes básicos
Inicie sesión localmente en el Reduxi Configurator del controlador (véase Punto 4) y haga clic en + Add device.
En el primer paso (ajustes básicos), seleccione el tipo de dispositivo y el tipo de la batería Victron e introduzca el nombre que prefiera. Después pulse Next.
5.2 Ajustes de comunicación
Introduzca los datos de conexión del dispositivo GX:
| Parámetro | Valor |
|---|---|
| Conexión | TCP/IP |
| IP | Dirección IP del dispositivo Victron GX |
| Puerto |
502 (puerto Modbus TCP estándar) |
| Dirección Modbus | Unit ID de la batería, que se lee en Available services (consulte el punto 3) |
5.3 Probar la comunicación
Haga clic en Test communication, en la parte inferior del asistente. Lee la batería Victron una vez y no guarda nada. Si la prueba es correcta, haga clic en Done: solo Done crea el dispositivo.
Descripción en texto de esta imagen
Captura de pantalla de la barra de botones inferior de una página del Reduxi Configurator. Izquierda: botón 'Back'. Derecha: botón 'Test communication' (marcado con un recuadro cian) y botón oscuro 'Done'.
Descripción en texto de esta imagen
Captura de pantalla de la página 'Communication channel and device configuration' del Reduxi Configurator. Connection *: TCP/IP (menú desplegable). IP *: 192.168.50.243, con el botón 'Scan for IP'. Port *: 502, con el botón 'Test port'. Modbus unit ID *: 1. Botones en la parte inferior: Back (izquierda), Test communication y Done (derecha). El botón Done está marcado con un recuadro cian.
6 Comprobar las lecturas
6.1 Últimas mediciones
Una vez establecida la comunicación, compruebe los valores de la batería en Devices en el Reduxi Configurator.
6.2 Activar el control por Reduxi
Para el control mediante Reduxi, establezca el control type del dispositivo en AUTO en Devices en el Reduxi Configurator. Solo entonces los comandos de la estrategia afectan a la batería.
Para reducir los costes de energía con precios dinámicos y tarifas dinámicas, defina una estrategia como se describe en Estrategias para el Reduxi Controller.
✓ Resumen
Preparación (puntos 1–2): abra los documentos de Victron y prepare el dispositivo GX, el Reduxi Controller y un portátil.
Dispositivo Victron GX (punto 3): establezca Grid metering en Inverter/Charger, active Modbus TCP y lea el unit ID de la batería.
Añadir a Reduxi (puntos 4–5): inicie sesión en la interfaz web de Reduxi, añada el dispositivo e introduzca la IP, el puerto 502 y el unit ID.
Puesta en marcha (punto 6): Compruebe las lecturas y establezca el control type en AUTO.
→ Problemas frecuentes
| Problema | Solución |
|---|---|
| Falla la prueba de comunicación | Compruebe que Modbus TCP está en Enabled en Settings – Services del dispositivo GX. Compruebe la dirección IP del dispositivo GX, el puerto 502 y el unit ID en Available services. |
| La página Modbus/TCP del dispositivo GX muestra un error | La página muestra el error y la hora del último error. Pulse Clear error y repita la prueba. |
| Open configurator no se abre o se queda vacío | El túnel aún no está activo. Espere unos 30 segundos y compruebe que el controlador está en línea. |
Se rechaza el inicio de sesión con admin
|
La contraseña se cambió durante la instalación. Consulte al instalador. La contraseña de la cuenta de Reduxi no sirve aquí. |
reduxi.local no carga |
Su dispositivo no está en la misma red que el controlador. Use la dirección IP o la conexión de túnel. |
| Falla la prueba de comunicación, el dispositivo aparece sin conexión | Compruebe la accesibilidad, la dirección IP / el puerto / el unit ID, y que el protocolo esté activado en el dispositivo. |
