Instalación y configuración de instalaciones de generación compartida (GEA) y comunidades de energías renovables (EEG)

Guía completa en un solo artículo: fundamentos del hardware compartido y, por separado, la configuración de una EEG (Punto 6, MQTT) y de una GEA (Punto 7, en local mediante Wi‑Fi/RTU).

⚠️ Se requiere un electricista autorizado

👥 Destinatarios: socios instaladores y técnicos

📋 En este artículo

Objetivo y principio básico de la instalación
Participantes con una instalación de generación o almacenamiento en batería
Participantes con consumo de energía únicamente
- Conexión al medidor inteligente / medidor eléctrico
- Alimentación del P1 Ultra
Acceso a la app y a la nube
Descripción general de la configuración del sistema
Configuración de la EEG (conexión del P1 Ultra mediante MQTT)
Configuración de la GEA (conexión local del P1 Ultra mediante Wi‑Fi/RTU)
Resumen
Problemas frecuentes
Artículos relacionados

1 Objetivo y principio básico de la instalación

Para que una instalación de generación compartida (GEA) o una comunidad de energías renovables (EEG) pueda controlarse en tiempo real, todos los productores y consumidores relevantes deben estar equipados con los componentes de Reduxi adecuados.

⚠️

Cuente pronto con un electricista autorizado Todos los trabajos en el cuadro del contador o sobre él (montaje del controlador y del P1 Ultra, conexión al medidor y a la alimentación) solo puede realizarlos un electricista autorizado, cumpliendo la normativa local. El electricista debe incluirse ya en la planificación, y no organizarse solo el día de la instalación.

⚠️

Solicite las credenciales con antelación (para una EEG) La conexión MQTT (EEG, véase ⁠Punto 6⁠) requiere un nombre de usuario y una contraseña para el broker MQTT de Reduxi. Se pueden solicitar al soporte de Reduxi, idealmente antes de empezar la instalación, para tenerlas a mano al configurar in situ.

🧰

Herramientas y materiales necesarios Téngalos preparados antes de empezar:

Dispositivo(s) P1 Ultra: uno por punto de medida
Reduxi Controller (para los participantes productores)
Destornillador para el montaje en el cuadro del contador
Toma de corriente cerca del cuadro del contador (para la fuente de alimentación de CA del P1 Ultra)
Según el tipo de conexión: cable LAN/RS485 o las credenciales de la Wi‑Fi local
Portátil o tableta con acceso a internet (para acceder al Reduxi Configurator)
Acceso al Reduxi Configurator o a Reduxi Cloud

ℹ️

Dos tipos de participantes En una GEA o una EEG se distingue básicamente entre participantes con generación o almacenamiento controlables y participantes con consumo de energía únicamente. El hardware necesario depende del grupo al que pertenezca el participante.

No hay límite en el número de productores o consumidores participantes. Lo único que importa es que se puedan registrar las mediciones necesarias en los puntos de medida correspondientes y transmitirlas al sistema Reduxi.

🔀

EEG y GEA: mismo hardware, distinta conectividad Los Puntos 2–5 se aplican sin cambios a ambas configuraciones. Sin embargo, la forma en que los dispositivos P1 Ultra se comunican después entre sí y con el controlador es fundamentalmente distinta. ¿Ya conoce lo básico? Continúe con:

Punto 6 — Configuración de una EEG (MQTT)
Punto 7 — Configuración de una GEA (en local mediante Wi‑Fi/RTU)

2 Participantes con una instalación de generación o almacenamiento en batería

Para los participantes con generación o almacenamiento controlables se instala un Reduxi Controller. Esto incluye, entre otros:

Instalaciones solares (fotovoltaicas)
Almacenamiento en batería
Otros productores de energía controlables
Combinaciones de una instalación fotovoltaica y almacenamiento en batería

El controlador se instala allí donde la instalación de generación o el sistema de almacenamiento correspondiente puedan conectarse y controlarse técnicamente. Se encarga de la comunicación con los dispositivos existentes y permite controlar la energía generada o almacenada.

Recomendado

Variante para carril DIN

Montado directamente en el cuadro del contador: ahorra espacio y no necesita carcasa aparte.

Descripción en texto de esta imagen

Foto de un pequeño dispositivo blanco y gris claro con carcasa para carril DIN sobre fondo blanco, con un logotipo impreso en el panel frontal, dos puertos de red RJ45, un pequeño botón o ranura y un bloque de terminales de tornillo verde en el lado derecho. No hay ningún otro texto legible.

Variante Stand-alone

Instalación independiente fuera del cuadro del contador, p. ej. cuando no hay espacio dentro de él.

Descripción en texto de esta imagen

Foto de un pequeño dispositivo plano en forma de caja gris oscuro visto en ángulo, con dos puertos de red RJ45 uno junto al otro en su cara frontal, sobre fondo blanco. No hay texto ni etiquetas legibles.

Varios productores dentro de la misma GEA/EEG

Si hay varios productores en una comunidad, cada productor recibe su propio Reduxi Controller. Ejemplo:

Participante	Instalación	Controllers necesarios
Productor 1	Instalación fotovoltaica	1× Reduxi Controller
Productor 2	Instalación fotovoltaica + almacenamiento en batería	1× Reduxi Controller
Otros productores	mismo principio	1× Reduxi Controller cada uno

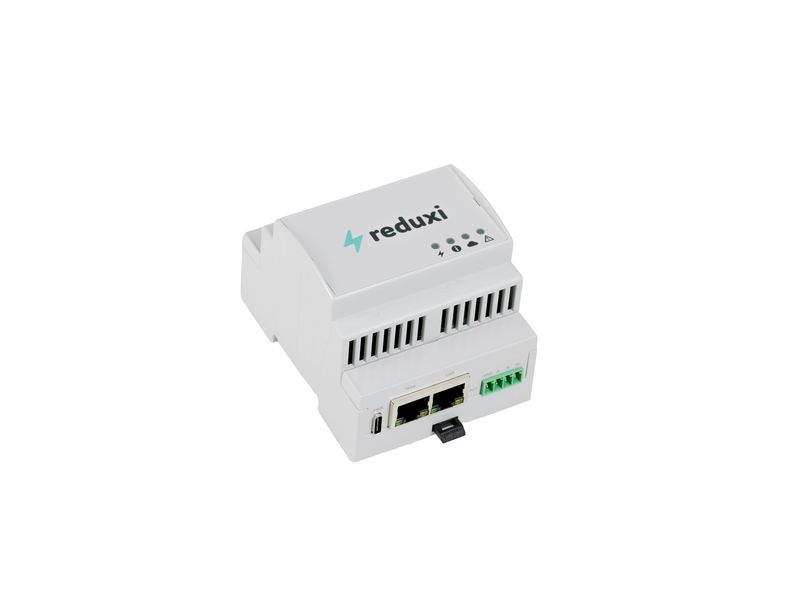

Foto de un controlador Reduxi gris claro para carril DIN con dos puertos RJ45 y bloque de terminales verde

Descripción en texto de esta imagen

Foto de un controlador Reduxi en una carcasa gris claro para carril DIN sobre fondo blanco, visto desde arriba en ángulo. La parte superior lleva impresos el logotipo de reduxi y cuatro pequeños LED de estado con símbolos (rayo, círculo, nube, triángulo de advertencia). El frontal tiene ranuras de ventilación, un pequeño puerto de tipo USB-C a la izquierda, dos puertos de red RJ45 uno junto al otro, un pequeño conector o tarjeta negro que sobresale por debajo de los puertos y un bloque de terminales de tornillo verde de 4 pines a la derecha.

Reduxi Controller: variante para carril DIN (montada en el cuadro del contador)

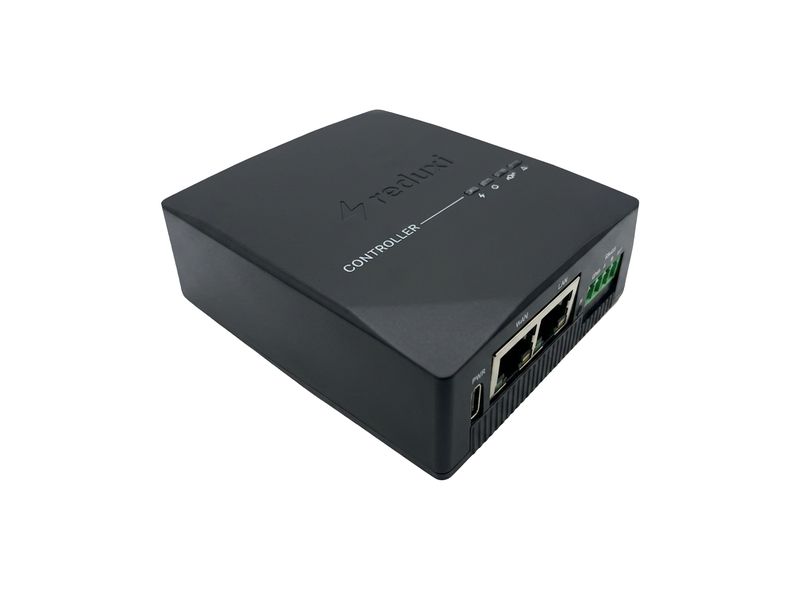

Foto de la caja Stand-alone gris oscuro del Reduxi Controller con dos puertos RJ45 y bloque de terminales verde

Descripción en texto de esta imagen

Foto de la variante Stand-alone de Reduxi Controller sobre fondo blanco: una caja plana gris oscuro vista desde arriba en ángulo. La parte superior lleva impresos el logotipo de reduxi y la palabra "CONTROLLER", con cuatro pequeños LED de estado. El borde frontal tiene un pequeño puerto de tipo USB-C a la izquierda, dos puertos de red RJ45 uno junto al otro y un bloque de terminales de tornillo verde a la derecha.

Reduxi Controller: variante Stand-alone (instalación independiente)

En el artículo enlazado encontrará una guía de instalación detallada paso a paso:

⚙️ Reduxi Controller: primera configuración

3 Participantes con consumo de energía únicamente

Para hogares o participantes sin instalación de generación controlable propia, por lo general no se necesita un Reduxi Controller. Basta con un P1 Ultra para registrar el consumo actual.

✅

Los EVSE, las resistencias calefactoras y similares también cuentan como consumidores puros En una EEG también se pueden conectar estaciones de carga (EVSE), resistencias calefactoras u otras cargas similares. Tampoco estas necesitan necesariamente su propio Reduxi Controller, ya que su consumo se registra mediante el P1 Ultra; solo se necesita un controlador si esa carga se va a controlar activamente.

Estándar

P1 Ultra Plus

Se conecta por Wi‑Fi. Primera opción siempre que haya Wi‑Fi en el lugar.

Descripción en texto de esta imagen

Foto de un pequeño dispositivo negro con una sola antena vertical en la parte superior izquierda y aberturas en la cara frontal, sobre fondo blanco. No hay texto ni etiquetas legibles.

P1 Ultra Pro

Ofrece además una opción con tarjeta SIM, para lugares sin Wi‑Fi o cuando se evita deliberadamente una conexión Wi‑Fi.

Descripción en texto de esta imagen

Foto de un pequeño dispositivo negro con dos antenas verticales en la parte superior izquierda y aberturas en la cara frontal, sobre fondo blanco. No hay texto ni etiquetas legibles.

Conexión al medidor inteligente / medidor eléctrico

Todo consumidor puro debe poder registrar su consumo de energía actual en el medidor inteligente o medidor eléctrico correspondiente. Para ello, el P1 Ultra se conecta directamente al medidor. Según el modelo de medidor, la conexión se realiza mediante:

Puerto P1: interfaz digital directa en el medidor
Interfaz de infrarrojos (IR): lectura óptica, cuando no hay puerto P1 disponible

El P1 Ultra lee las mediciones actuales del medidor y las pone a disposición del sistema Reduxi / Reduxi Cloud para el cálculo y el control en tiempo real.

En el artículo enlazado encontrará una lista de todos los modelos de medidor compatibles:

📖 Medidores y medidores inteligentes compatibles

✅

¿El medidor no es compatible de entrada? Si el medidor existente no es compatible con Reduxi de serie, se integrará en el sistema Reduxi sin coste tras una comprobación de viabilidad.

⚠️

Posible sustitución del medidor en casos concretos En casos poco frecuentes, la comprobación puede concluir que el medidor existente no se puede integrar y que primero hay que sustituirlo. Conviene aclararlo lo antes posible durante el proceso de instalación para evitar retrasos.

Alimentación del P1 Ultra

⚠️

Siempre se necesita una fuente de alimentación propia El P1 Ultra siempre necesita su propia alimentación, con independencia del medidor inteligente o del modelo de medidor utilizado.

Según la situación de instalación, hay disponibles las opciones siguientes:

Adaptador de CA en una toma de corriente: la opción más habitual; conviene prever una toma de corriente cerca del cuadro del contador.
Mediante RS485: con una conexión local, el P1 Ultra puede alimentarse directamente a través del enlace RS485.
Mediante un adaptador USB-C a 2 pines (+/-): para conectarlo a una fuente de corriente continua existente.

ℹ️

El controlador para carril DIN (DIN) se alimenta por sí mismo Reduxi Controller en la variante para carril DIN tiene su propia fuente de alimentación DIN y, por tanto, no necesita ninguna otra fuente de energía.

Antes de la instalación, compruebe lo siguiente:

¿Qué medidor eléctrico está instalado?
¿Es el medidor compatible con Reduxi? (si no lo es: integración sin coste en el sistema Reduxi tras una comprobación; en casos concretos es necesario sustituir el medidor)
¿Se utiliza un puerto P1 o una interfaz de infrarrojos?
¿Cuál de las tres opciones de alimentación resulta más práctica en el lugar?

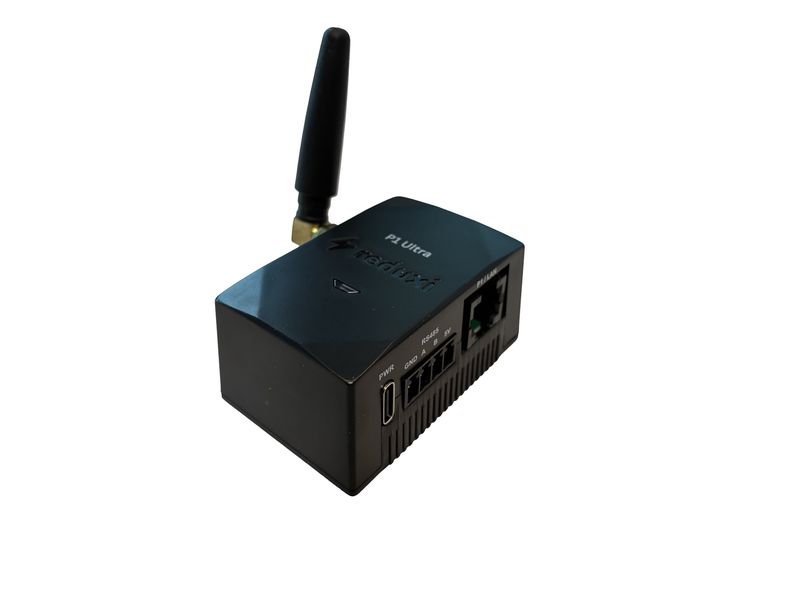

Foto del P1 Ultra: puerto PWR, terminales RS485 GND A B 5V, puerto RJ45 P1/LAN, antena

Descripción en texto de esta imagen

Foto del P1 Ultra sobre fondo blanco: un pequeño dispositivo rectangular negro con una antena de varilla negra sobre un conector de color dorado arriba a la izquierda. En la parte superior está impreso "P1 Ultra" con el logotipo de reduxi. La cara frontal tiene, de izquierda a derecha: un pequeño puerto etiquetado "PWR" (conector plano), un bloque de terminales de tornillo de 4 pines etiquetado "RS485" con las etiquetas de pines "GND", "A", "B", "5V", y un puerto de red RJ45 etiquetado "P1/LAN" con un LED verde debajo.

P1 Ultra Plus: se conecta por Wi‑Fi

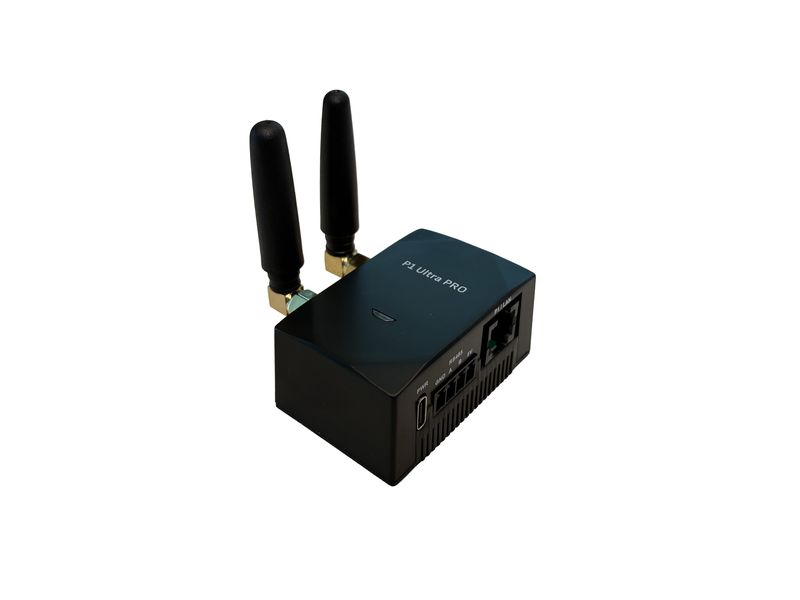

Foto del P1 Ultra PRO con dos antenas, puerto PWR, bloque de terminales RS485 y puerto RJ45

Descripción en texto de esta imagen

Foto del P1 Ultra PRO sobre fondo blanco: un pequeño dispositivo negro y rectangular con dos antenas de varilla negras sobre conectores dorados en la parte superior izquierda. En la parte superior está impreso "P1 Ultra PRO". En la cara frontal hay, de izquierda a derecha: un puerto de conexión plano con la etiqueta "PWR", un bloque de bornes de tornillo de 4 pines con la etiqueta "RS485" y pequeñas etiquetas de pines (GND, A, B), y un puerto de red RJ45 con una pequeña etiqueta encima y un LED verde debajo.

P1 Ultra Pro: Wi‑Fi más una opción con tarjeta SIM

En el artículo enlazado encontrará una guía detallada de la conexión y del estado de los LED:

🔌 P1 Ultra Plus/Pro: conexión y estado de los LED

4 Acceso a la app y a la nube

Todos los usuarios de Reduxi pueden descargar la Reduxi app en su smartphone, crear una cuenta y utilizarla para consultar su propio consumo o su generación. En la app, igual que en el escritorio, se distingue visualmente entre la electricidad procedente de la EEG o de la instalación de generación conjunta y la electricidad que se toma directamente de la red pública.

Nivel de acceso	Who	Datos visibles
Acceso de agregador	Organismos autorizados / administradores de la EEG	Todos los participantes de la EEG: consumo y generación en total, así como por cada participante
Acceso de participante	Participantes individuales (hogares, productores)	Solo sus propios componentes, además de información adicional relevante, como la energía tomada de la red y de la EEG

Así, los organismos autorizados de una EEG obtienen un acceso de agregador a Reduxi Cloud con una vista de todos los participantes, mientras que los participantes individuales solo ven sus propios componentes y la información adicional que les resulta relevante.

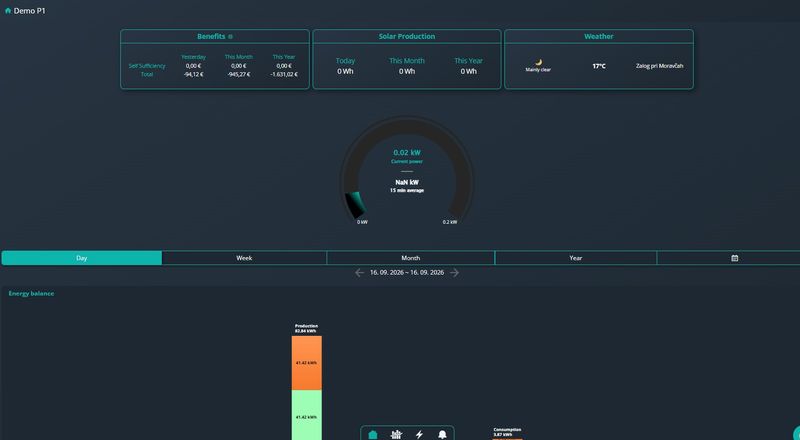

Vista de participante de Reduxi Cloud Demo P1: beneficios, producción solar, tiempo, indicador de potencia actual, balance energético

Acceso de participante: solo se ven los componentes propios del participante y la información adicional

Descripción en texto de esta imagen

Captura de pantalla de la aplicación web Reduxi Cloud en tema oscuro, vista de participante, nombre de ubicación "Demo P1" arriba a la izquierda (sin barra lateral visible). Tarjetas superiores: "Benefits" con las filas Self Sufficiency y Total, columnas Yesterday, This Month, This Year (Self Sufficiency: 0,00 €, 0,00 €, 0,00 €; Total: -94,12 €, -945,27 €, -1.631,02 €); "Solar Production" (Today 0 Wh, This Month 0 Wh, This Year 0 Wh); "Weather" (17°C, Zalog pri Moravčah, Mainly clear). Debajo: un indicador semicircular que muestra "0.02 kW Current power" y "NaN kW 15 min average", escala de 0 kW a 0.2 kW. Botones de periodo: Day (seleccionado), Week, Month, Year y un icono de calendario; intervalo de fechas "16. 09. 2026 - 16. 09. 2026" con flechas. Sección "Energy balance" con una barra "Production" (unos 82,84 kWh, dividida en dos partes de unos 41,42 kWh cada una, naranja y verde) y una segunda barra pequeña "Consumption" (unos 5,87 kWh, parcialmente cortada). Se ve una barra inferior de iconos con cuatro iconos. La imagen está cortada en la parte inferior.

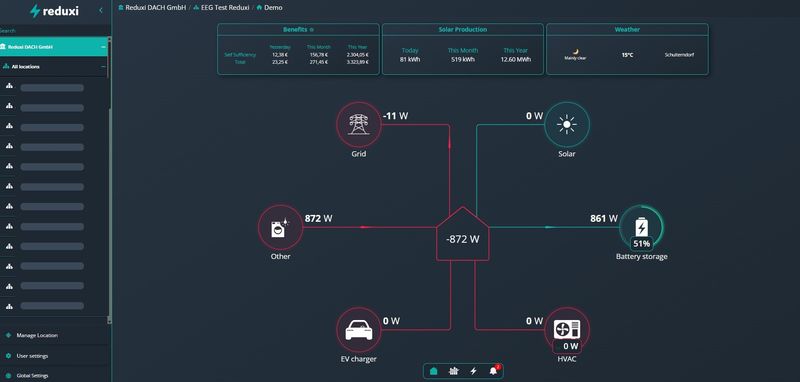

Vista de agregador de Reduxi Cloud: EEG Test Reduxi demo, lista de ubicaciones, flujo de energía con red, solar y batería al 51 %

Acceso de agregador: resumen de todos los participantes de la EEG (nombres de la lista ocultados)

Descripción en texto de esta imagen

Captura de pantalla de la aplicación web Reduxi Cloud en tema oscuro, vista de agregador. Ruta de navegación arriba: Reduxi DACH GmbH / EEG Test Reduxi / Demo. Barra lateral izquierda: campo de búsqueda, entrada seleccionada "Reduxi DACH GmbH" (turquesa), "All locations", una lista de unas 12 filas de ubicaciones con nombres y, abajo, "Manage Location", "User settings", "Global Settings". Tarjetas de resumen superiores: "Benefits" (Self-Sufficiency y Total, columnas Yesterday, This Month, This Year; valores 12,38 €, 156,78 €, 2.304,05 € y 23,25 €, 271,45 €, 3.323,89 €), "Solar Production" (Today 81 kWh, This Month 519 kWh, This Year 12.60 MWh), "Weather" (15°C, Schutterndorf, partly clear). Diagrama de flujo de energía: Grid -11 W, Solar 0 W, Other 872 W, icono central de una casa -872 W, Battery storage 861 W con 51 %, EV charger 0 W, HVAC 0 W (0 W debajo). Barra inferior de iconos con cuatro iconos, el último con un punto rojo de notificación.

5 Resumen de la configuración del sistema

Función	Hardware necesario	Nota
Productor (fotovoltaica, almacenamiento, fotovoltaica + almacenamiento, otros productores controlables)	1 Reduxi Controller por instalación	Carril DIN en el cuadro del contador o instalación independiente
Varios productores dentro de la misma comunidad	1 Reduxi Controller por productor	escalable según las necesidades
Consumidor puro (sin generación propia)	1 P1 Ultra Plus (o Pro si no hay Wi‑Fi)	no se necesita controller
Cada punto de medida relevante	1 P1 Ultra Plus/Pro en el medidor inteligente	base de la captura de datos en tiempo real

Las mediciones actuales de todos los participantes forman en conjunto la base para el control en tiempo real de la energía generada conjuntamente. A partir de aquí, el resto de la configuración varía según el caso; consulte el Punto 6⁠ (EEG) o el Punto 7⁠ (GEA).

6 Puesta en marcha de la EEG (conexión del P1 Ultra mediante MQTT)

⚠️

Nota: se requiere un electricista autorizado Los trabajos en el cuadro del contador solo pueden ser realizados por un electricista autorizado (véase ⁠Punto 1⁠).

Arquitectura

En una comunidad de energía renovable (EEG), los participantes suelen estar repartidos entre varios puntos de medida o ubicaciones. Para poder reunir todas las mediciones de forma centralizada, cada P1 Ultra se comunica mediante MQTT tanto con Reduxi Cloud como con el controller principal de la comunidad. El controller principal se encarga del control en tiempo real de todos los participantes, mientras que la nube proporciona el almacenamiento de datos, la asignación y el acceso a la app y a la web.

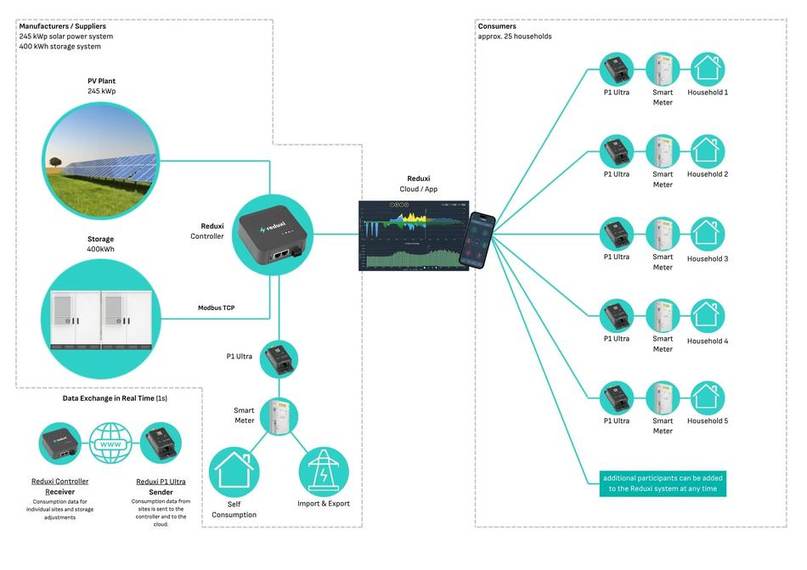

Diagrama: ejemplo de EEG con 245 kWp de fotovoltaica, 400 kWh de almacenamiento, Reduxi Controller y 25 hogares con P1 Ultra

Descripción en texto de esta imagen

Diagrama de una instalación de EEG de ejemplo: una ubicación principal con instalación fotovoltaica y almacenamiento que abastece a unos 25 hogares. Recuadro discontinuo a la izquierda "Manufacturers / Suppliers" con el texto "245 kWp solar power system, 400 kWh storage system". Dentro: "PV Plant 245 kWp" (foto de un campo solar) y "Storage 400kWh" (foto de armarios de almacenamiento), ambos conectados mediante líneas al "Reduxi Controller" (caja negra con dos puertos de red); la línea del almacenamiento lleva la etiqueta "Modbus TCP". Debajo del controller: "P1 Ultra" conectado a "Smart Meter", que se ramifica en "Self Consumption" (icono de casa) e "Import & Export" (icono de torre eléctrica). El controller se conecta a "Reduxi Cloud / App" (captura de un panel y un teléfono). Recuadro discontinuo a la derecha "Consumers, approx. 25 households": cinco filas, cada una con "P1 Ultra", "Smart Meter", "Household 1" a "Household 5", conectadas mediante líneas desde la nube/app. Un recuadro turquesa en la parte inferior: "additional participants can be added to the Reduxi system at any time". Recuadro discontinuo inferior izquierdo "Data Exchange in Real Time (1s)": un icono de Reduxi controller y un icono de P1 Ultra conectados a través de un globo terráqueo (www). Etiquetas: "Reduxi Controller Receiver: Consumption data for individual sites and storage adjustments" y "Reduxi P1 Ultra Sender: Consumption data from sites is sent to the controller and to the cloud".

Instalación de ejemplo: EEG con una instalación fotovoltaica (245 kWp) y almacenamiento (400 kWh) como maestro, unos 25 participantes; cada P1 Ultra se comunica con Reduxi Cloud y con el controller principal a través de internet

Requisitos previos

Acceso a internet en cada punto de medida (Wi‑Fi o conexión SIM mediante el P1 Ultra Pro)
El Reduxi Controller ya está configurado como controller principal de la comunidad
Los dispositivos P1 Ultra ya están conectados al medidor inteligente correspondiente (véase ⁠Punto 3⁠)
Acceso a las credenciales MQTT de esta EEG desde Reduxi Cloud: el nombre de usuario y la contraseña se pueden solicitar a Reduxi Support; lo ideal es hacerlo antes de iniciar la instalación

Preparación de las credenciales MQTT y del controller principal

Las credenciales de la conexión MQTT se introducen directamente en el controller principal a través de su interfaz web (Reduxi Configurator). En el menú de la izquierda, siga esta ruta:

Settings

Abra Settings en el menú principal de la izquierda.

Sistema

Seleccione el submenú System.

Connector

Continúe en el área Connector.

MQTT v3

Abra la subsección MQTT v3: aquí se introducen las credenciales.

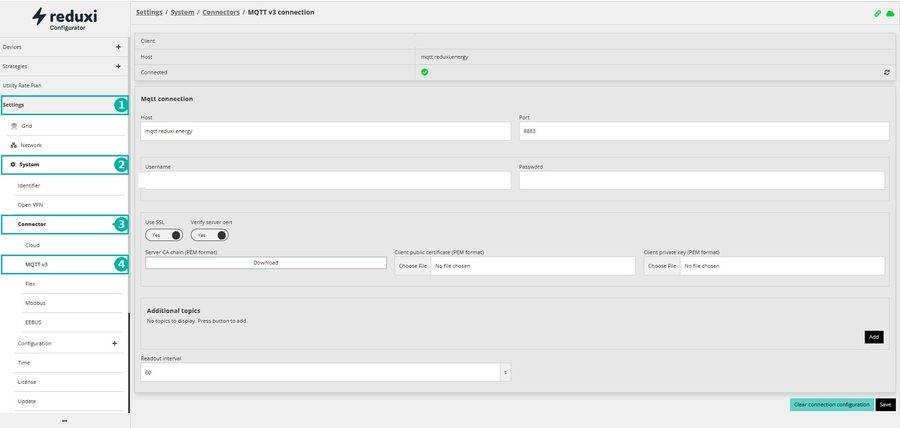

Descripción en texto de esta imagen

Captura de pantalla de la página "Settings / System / Connectors / MQTT v3 connection" de Reduxi Configurator, con un icono de enlace verde y un icono de nube verde arriba a la derecha. Menú izquierdo: Devices (+), Strategies (+), Utility Rate Plan, Settings (insignia 1), Grid, Network, System (insignia 2), Identifier, Open VPN, Connector (insignia 3), Cloud, MQTT v3 (insignia 4, seleccionado), Flex, Modbus, EEBUS, Configuration (+), Time, License, Update. Tabla de estado: Client: (vacío); Host: mqtt.reduxi.energy; Connected: marca de verificación verde con un icono de actualizar. Sección "Mqtt connection": Host: mqtt.reduxi.energy; Port: 8883; Username: vacío; Password: vacío; Use SSL: interruptor activado (Yes); Verify server cert: interruptor activado (Yes); Server CA chain (PEM format): botón Download; Client public certificate (PEM format): Choose File, No file chosen; Client private key (PEM format): Choose File, No file chosen. Sección "Additional topics": texto "No topics to display. Press button to add." con el botón Add. Readout interval: 60 s. Botones inferiores: "Clear connection configuration" en turquesa y Save en negro.

Reduxi Configurator: Settings → System → Connector → MQTT v3 (credenciales ocultadas en la imagen)

En MQTT v3 connection, rellene los campos siguientes:

Host y Port: dirección del broker MQTT de Reduxi (mqtt.reduxi.energy, puerto 8883)
Username y Password: las credenciales proporcionadas por Reduxi para esta EEG
Use SSL y Verify server cert: establezca ambos en Yes
Readout interval: para las comunidades de energía renovable se recomienda 1 segundo (valor predeterminado en el campo: 60 segundos)

⚠️

Se requiere el certificado del servidor La conexión cifrada (SSL) requiere además el certificado del servidor (Server CA chain, formato PEM). El botón Download del área Connector aparece atenuado a propósito en la captura de pantalla: solo permite volver a descargar un certificado que ya se ha cargado; de este modo no es posible una primera descarga. Por tanto, el certificado debe cargarse primero una vez en el controller principal antes de poder recuperarlo de nuevo con este botón.

El certificado del servidor vigente para la carga única se puede descargar aquí:

⬇ Descargar certificado del servidor

Una vez guardadas las credenciales, la página Connector muestra la conexión activa con el broker MQTT: Client ID, Host y una marca de verificación verde junto a Connected. Puede tardar hasta aproximadamente 1 minuto en aparecer tras guardar.

Estado MQTT de Reduxi Configurator: host mqtt.reduxi.energy, Connected con marca de verificación verde

Descripción en texto de esta imagen

Captura de pantalla recortada de Reduxi Configurator que muestra una pequeña tabla con la fila de encabezado "Client". Fila "Host": mqtt.reduxi.energy. Fila "Connected": un círculo verde con una marca de verificación blanca y un icono de actualizar en el extremo derecho de la fila. Esto indica que la conexión MQTT está activa.

Reduxi Configurator: estado de Connector; la conexión con el broker MQTT se ha establecido correctamente

Configuración del P1 Ultra para MQTT

Además del controller principal, cada P1 Ultra también debe configurarse para MQTT a través de su propia interfaz web. Para ello, abra la pestaña Services en el menú (punto 1 de la imagen).

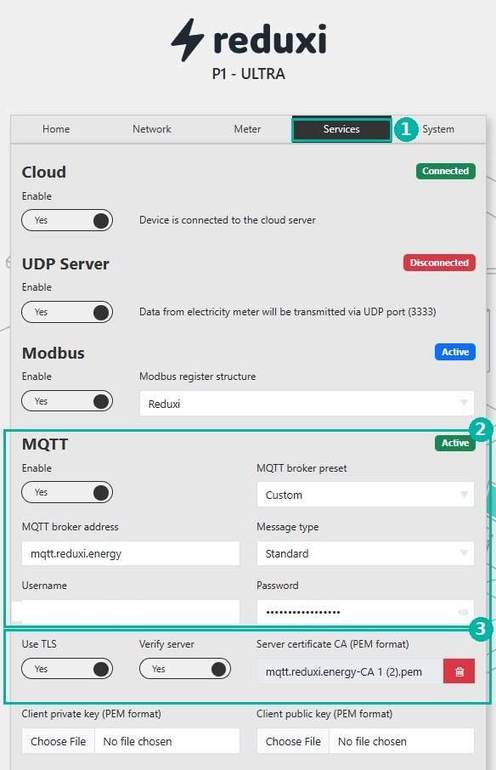

Pestaña Services del P1 Ultra: MQTT activo, broker mqtt.reduxi.energy, preajuste Custom, TLS activado, archivo CA cargado

Descripción en texto de esta imagen

Captura de pantalla de la interfaz web local del P1 Ultra (encabezado: logotipo de reduxi y "P1 - ULTRA"). Pestañas superiores: Home, Network, Meter, Services (seleccionada, recuadro turquesa, insignia 1), System. Secciones por orden. Cloud: insignia verde "Connected"; Enable: interruptor Yes; texto "Device is connected to the cloud server". UDP Server: insignia roja "Disconnected"; Enable: interruptor Yes; texto "Data from electricity meter will be transmitted via UDP port (3333)". Modbus: insignia azul "Active"; Enable: interruptor Yes; Modbus register structure: Reduxi (lista desplegable). MQTT (recuadro turquesa, insignia 2): insignia verde "Active"; Enable: interruptor Yes; MQTT broker preset: Custom (lista desplegable); MQTT broker address: mqtt.reduxi.energy; Message type: Standard (lista desplegable); Username: vacío; Password: enmascarada con puntos (oculta, con un icono de ojo). Segundo recuadro turquesa (insignia 3): Use TLS: interruptor Yes; Verify server: interruptor Yes; Server certificate CA (PEM format): nombre de archivo "mqtt.reduxi.energy-CA 1 (2).pem" con un botón rojo de eliminar (papelera). Debajo del recuadro: Client private key (PEM format): Choose File, No file chosen; Client public key (PEM format): Choose File, No file chosen.

Interfaz web del P1 Ultra: Services → MQTT (nombre de usuario ocultado en la imagen)

En la sección MQTT (punto 2 de la imagen), introduzca las mismas credenciales que en el controller principal:

MQTT broker address: mqtt.reduxi.energy
Username y Password: las credenciales proporcionadas por Reduxi para esta EEG
Use TLS y Verify server: establezca ambos en Yes (punto 3 de la imagen)
Server certificate CA (PEM format): instale (cargue) el certificado del servidor

Es el mismo certificado del servidor que se usa en el controller principal; si lo necesita, vuelva a descargarlo aquí:

⬇ Descargar certificado del servidor

⚠️

Importante: no olvide guardar Una vez introducidos los datos MQTT e instalado el certificado del servidor, la configuración del P1 Ultra debe confirmarse con Save; sin este paso, los cambios no surtirán efecto.

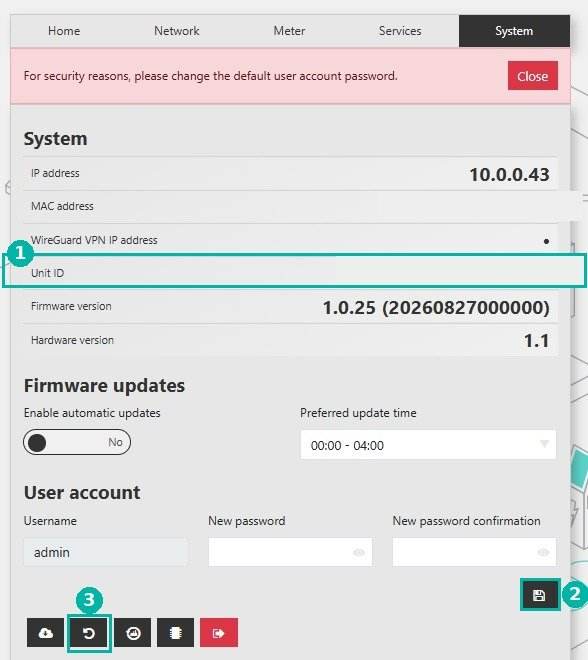

A continuación, anote el Unit ID del P1 Ultra en la pestaña System (punto 1 de la imagen); lo necesitará en el siguiente paso al añadir el dispositivo en el controller principal.

Pestaña System del P1 Ultra: fila Unit ID resaltada, firmware 1.0.25, botones de guardar y recargar marcados

Descripción en texto de esta imagen

Captura de pantalla de la interfaz web local del P1 Ultra, con la pestaña "System" seleccionada. Pestañas superiores: Home, Network, Meter, Services, System. Un banner rosa dice "For security reasons, please change the default user account password." con un botón rojo "Close". Sección "System": IP address: 10.0.0.43; MAC address: (vacío, ocultado); WireGuard VPN IP address: solo un punto; Unit ID: (vacío, ocultado; fila resaltada con un recuadro turquesa e insignia 1); Firmware version: 1.0.25 (20260827000000); Hardware version: 1.1. Sección "Firmware updates": Enable automatic updates: interruptor No; Preferred update time: 00:00 - 04:00 (lista desplegable). Sección "User account": Username: admin; New password: campo vacío con un icono de ojo; New password confirmation: campo vacío con un icono de ojo. Un botón con icono de guardar (disco) está resaltado con la insignia 2. Fila inferior de cinco botones de iconos: subir a la nube, flecha de restaurar/recargar (resaltada con la insignia 3), un icono circular, un icono de pila y un icono rojo de cerrar sesión.

Interfaz web del P1 Ultra: System; anote el Unit ID, guarde y reinicie el dispositivo (Unit ID y dirección MAC ocultados en la imagen)

Después:

Utilice el icono Save (punto 2 de la imagen) para guardar la configuración
Reinicie el dispositivo con el icono Restart (punto 3 de la imagen)

Tras el reinicio, la conexión se puede comprobar en la pestaña Services. Si la conexión MQTT está activa, la sección MQTT muestra una insignia verde Active; a partir de ese momento, los datos se envían de forma continua al servidor MQTT. También aquí puede tardar hasta aproximadamente 1 minuto en aparecer tras el reinicio:

Services del P1 Ultra: estado MQTT Active (insignia verde)

Descripción en texto de esta imagen

Captura de pantalla recortada de la interfaz web del P1 Ultra, página Services: una fila gris con la etiqueta "MQTT" a la izquierda y una insignia verde con el texto blanco "Active" a la derecha.

P1 Ultra: conexión MQTT activa

Asignación de participantes en el controller principal

Por último, cada P1 Ultra debe añadirse como dispositivo en el controller principal. Para ello, seleccione Add device en el menú de la izquierda (punto 1 de la imagen).

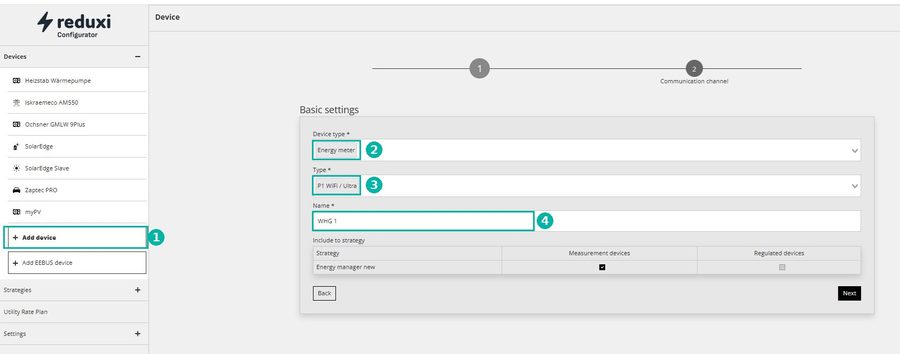

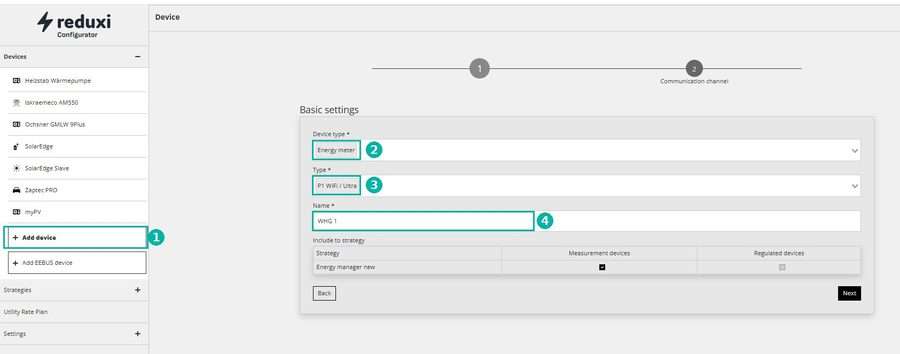

Add device de Reduxi Configurator, ajustes básicos: tipo Energy meter, P1 WiFi / Ultra, nombre WHG 1

Descripción en texto de esta imagen

Captura de pantalla de Reduxi Configurator, página "Device", paso 1 de un asistente de 2 pasos (el paso 2 se llama "Communication channel"), título "Basic settings". Menú izquierdo bajo "Devices": Heizstab Wärmepumpe, Iskraemeco AM550, Ochsner GMLW 9Plus, SolarEdge, SolarEdge Slave, Zaptec PRO, myPV, después el botón "+ Add device" (resaltado con un recuadro turquesa e insignia 1) y "+ Add EEBUS device". Debajo: "Strategies", "Utility Rate Plan", "Settings". Campos del formulario: Device type *: Energy meter (insignia 2); Type *: P1 WiFi / Ultra (insignia 3); Name *: WHG 1 (insignia 4). Tabla "Include to strategy" con las columnas Strategy, Measurement devices, Regulated devices: fila "Energy manager new" con Measurement devices marcado y Regulated devices sin marcar. Botones: Back, Next.

Add device: establezca Device type, Type y Name

En el paso Basic settings, introduzca lo siguiente:

Device type: Energy meter (punto 2 de la imagen)
Type: P1 WiFi / Ultra (punto 3 de la imagen)
Name: un nombre para el medidor/participante (p. ej., número de vivienda o nombre del participante) (punto 4 de la imagen)

Después, pase al segundo paso con Next:

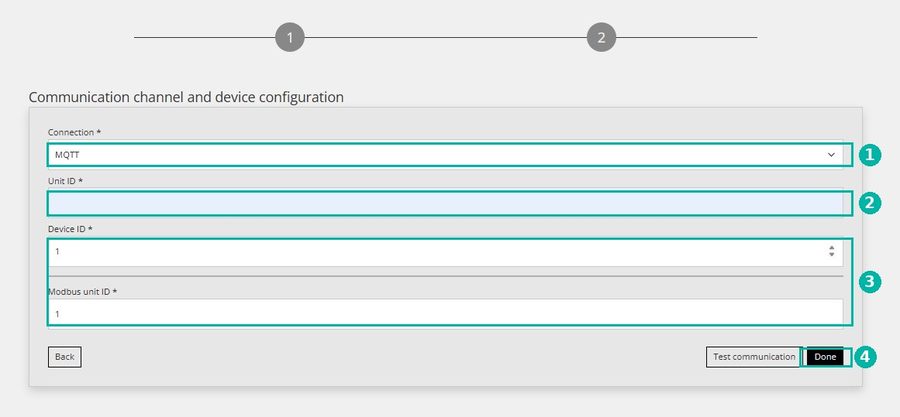

Asistente de dispositivo de Reduxi Configurator, paso 2: Connection MQTT, Unit ID vacío, Device ID 1, Modbus unit ID 1

Descripción en texto de esta imagen

Captura de pantalla del asistente de dispositivo de Reduxi Configurator, paso 2 de 2 (dos círculos numerados arriba), título "Communication channel and device configuration". Campos: Connection *: MQTT (lista desplegable, recuadro turquesa, insignia 1); Unit ID *: vacío, campo azul claro (insignia 2); Device ID *: 1 con un selector numérico (insignia 3); Modbus unit ID *: 1 (insignia 3, un solo recuadro alrededor de ambos campos). Botones: Back (izquierda), Test communication y botón negro Done (insignia 4).

Add device: Connection MQTT, introduzca el Unit ID del P1 Ultra (Unit ID ocultado en la imagen)

Connection: seleccione MQTT (punto 1 de la imagen)
Unit ID: introduzca el Unit ID anotado previamente en el P1 Ultra (punto 2 de la imagen)
Device ID y Modbus unit ID: déjelos en el valor predeterminado 1 (punto 3 de la imagen)

Finalice con Done (punto 4 de la imagen); el participante ya queda creado y asignado en el controller principal.

Control en tiempo real y prioridades

En el controller principal, vaya a Strategy → Energy manager → pestaña Included items para definir qué dispositivos se miden y cuáles se controlan activamente.

Included items de la estrategia en Reduxi Configurator: columnas de dispositivos de medición y dispositivos regulados

Descripción en texto de esta imagen

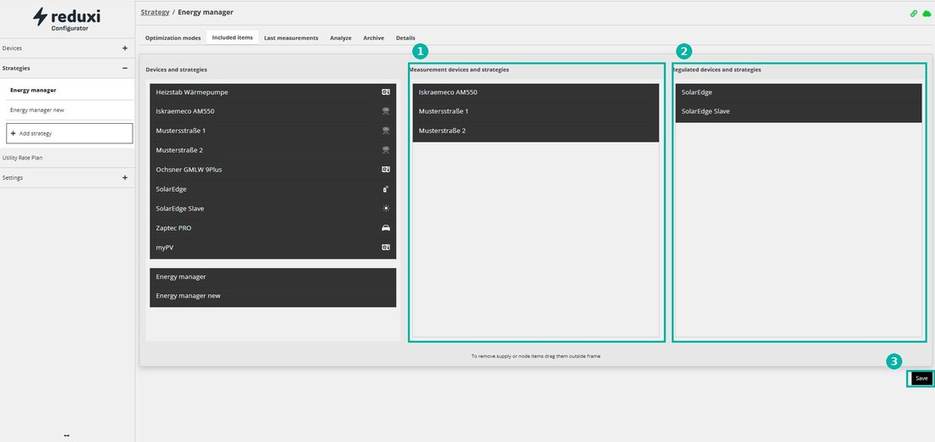

Captura de pantalla de Reduxi Configurator, página "Strategy / Energy manager", con la pestaña "Included items" seleccionada (otras pestañas: Optimization modes, Last measurements, Analyze, Archive, Details). Menú izquierdo: Devices (+), Strategies (-) con las entradas "Energy manager" (seleccionada) y "Energy manager new", botón "+ Add strategy", Utility Rate Plan, Settings (+). Tres columnas. Columna izquierda "Devices and strategies": Heizstab Wärmepumpe, Iskraemeco AM550, Musterstraße 1, Musterstraße 2, Ochsner GMLW 9Plus, SolarEdge, SolarEdge Slave, Zaptec PRO, myPV; debajo, un segundo grupo: Energy manager, Energy manager new. Columna central "Measurement devices and strategies" (recuadro turquesa, insignia 1): Iskraemeco AM550, Musterstraße 1, Musterstraße 2. Columna derecha "Regulated devices and strategies" (recuadro turquesa, insignia 2): SolarEdge, SolarEdge Slave. Texto de ayuda en la parte inferior: "To remove supply or node items drag them outside frame". Botón negro "Save" abajo a la derecha (recuadro turquesa, insignia 3).

Reduxi Configurator: Strategy → Energy manager → Included items

Todos los medidores/dispositivos de medición puros (p. ej., el P1 Ultra de un consumidor) deben figurar en Measurement devices and strategies (punto 1 de la imagen).
Todos los dispositivos que deban controlarse activamente (p. ej., inversor, wallbox, resistencia calefactora) deben figurar en Regulated devices and strategies (punto 2 de la imagen).
La asignación se hace mediante arrastrar y soltar desde la lista de la izquierda Devices and strategies hasta la columna deseada.
Los cambios siempre deben guardarse con Save (punto 3 de la imagen).

Además, en la pestaña Optimization modes (punto 1 de la imagen, dentro de la estrategia correspondiente) se establecen el límite de exportación/importación y la estrategia de control:

Optimization modes de Reduxi Configurator: modo Default, límite de exportación 11.2 kW, autoconsumo, límite de importación 14.0 kW

Descripción en texto de esta imagen

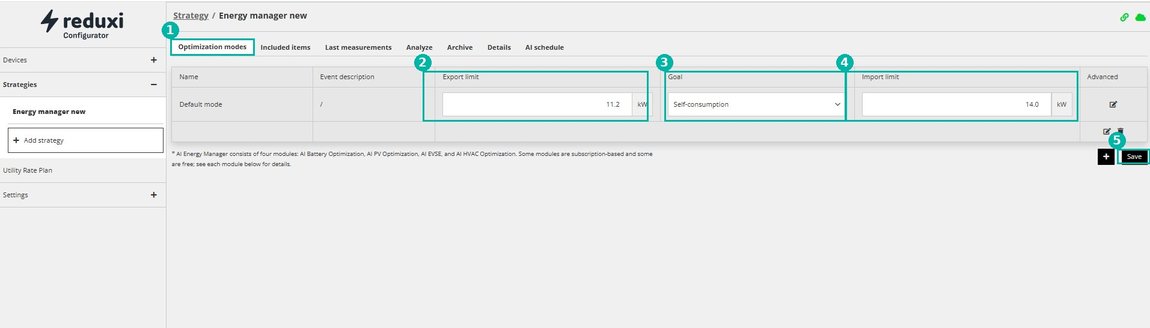

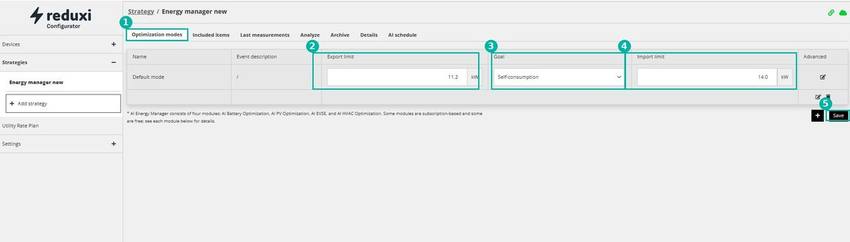

Captura de pantalla de Reduxi Configurator, página "Strategy / Energy manager new", con la pestaña "Optimization modes" seleccionada (insignia 1; otras pestañas: Included items, Last measurements, Analyze, Archive, Details, AI schedule). Menú izquierdo: Devices (+), Strategies (-) con "Energy manager new" seleccionada, "+ Add strategy", Utility Rate Plan, Settings (+). Tabla con las columnas Name, Event description, Export limit, Goal, Import limit, Advanced. Fila: Name: Default mode; Event description: /; Export limit: 11.2 kW (insignia 2); Goal: Self-consumption (lista desplegable, insignia 3); Import limit: 14.0 kW (insignia 4); Advanced: icono de editar. Una segunda fila debajo está vacía, con iconos de editar y eliminar. Nota al pie: "* AI Energy Manager consists of four modules: AI Battery Optimization, AI PV Optimization, AI EVSE, and AI HVAC Optimization. Some modules are subscription-based and some are free; see each module below for details." Botones: "+" negro y "Save" negro (recuadro turquesa, insignia 5). Arriba a la derecha: un icono de enlace verde y un icono de nube verde.

Reduxi Configurator: Strategy → Energy manager → Optimization modes: límite de exportación/importación y objetivo de control

Export limit y Import limit: potencia máxima de inyección o de toma de la instalación, en kW (puntos 2 y 4 de la imagen).
Goal: el objetivo de control, normalmente Self-consumption para las comunidades de energía renovable (punto 3 de la imagen): el consumo eléctrico de todos los participantes se cubre conjuntamente con la(s) instalación(es) de generación.
También aquí: confirme las entradas con Save (punto 5 de la imagen).

Prueba de funcionamiento y puesta en marcha

La prueba de funcionamiento de la EEG consiste básicamente en una comprobación de plausibilidad de los valores configurados previamente:

Todos los dispositivos P1 Ultra muestran una conexión MQTT activa en Services (Active) y, en el controller principal, la conexión aparece como Connected en Connector (véase ⁠Punto 6.2⁠/⁠6.3⁠).
Si no aparece Active o Connected, vuelva a comprobar las credenciales MQTT, los ajustes de TLS y el certificado del servidor tanto en el P1 Ultra como en el controller principal, y asegúrese de que la configuración se haya confirmado con Save en cada caso.
Cada participante está asignado correctamente como dispositivo de medición o como dispositivo regulado (véase más arriba).
El límite de exportación/importación y el objetivo de control (Self-consumption) se corresponden con las condiciones reales de la instalación.
Las mediciones recibidas de los participantes parecen plausibles: no hay valores claramente incorrectos ni ausentes.

Cuando se cumplen todos los puntos, la EEG está configurada y lista para funcionar.

7 Puesta en marcha de la GEA (conexión local del P1 Ultra mediante Wi‑Fi/RTU)

⚠️

Nota: se requiere un electricista autorizado Los trabajos en el cuadro del contador, especialmente el cableado RTU, solo pueden ser realizados por un electricista autorizado (véase ⁠Punto 1⁠).
