1. Johdanto

Reduxi-konfiguraattori on verkkoliittymä, jota käytetään Reduxi-ohjaimen konfigurointiin.

Reduxi-energianhallintajärjestelmällä voit nyt mitata ja analysoida sähkönkulutusta. Reduxin avulla voit optimoida sähkönkäyttöä ja alentaa kustannuksia käyttämällä erityisiä strategioita.

Tunnistat Reduxi-konfiguraattorin helposta käyttöliittymästä ja vaaleasta taustasta.



Reduxi-järjestelmän asentamiseksi ja käyttöönotolla tarvitset:

1. Liitä Reduxi-ohjain.
2. Yhdistä Reduxi-konfiguraattoriin osoitteessa reduxi.local (katso Reduxi-ohjaimen ohjekirja)
3. Lisätoimintoja varten yhdistä sovellukseen Reduxi Cloud tai lataa mieluummin Reduxi-mobiilisovellus: Reduxi Mobile App

Tämä käyttöohje kuvaa Reduxi-konfiguraattorin uutta versiota (versio 9.5.2025 jälkeen). Jos käyttöliittymä ei ole sama, päivitä ohjain.

Vanhat ohjekirjat ovat saatavilla osoitteessa: Reduxi Configurator - vanha versio, ennen 9.5.2025

Huomautus: Ohjeet ohjaimen liittämiseen ja verkkosovelluksen käyttöön löytyvät tietämyskannastamme osoitteesta support.reduxi.eu



2. Reduxi-ohjaimen nopeasti liittämiseen

Kuten Reduxi-ohjaimen ohjekirjassa selitetään, tee seuraavat toimenpiteet ohjaimeen yhdistämiseksi ja Reduxi-konfiguraattorin avaamiseksi:

• Liitä AC-DC-muuntaja Reduxin DC-liitäntään ja pistorasiaan; Ylin LED-valo syttyy – Vihreä valo.
• Määritä verkkoyhteys (Reduxi-ohjaimen ohjeet).
• Avaa selain ja siirry osoitteeseen http://reduxi.local
• Sinut ohjataan Reduxi-konfiguraattorin sisäänkirjautumissivulle.
• Kirjaudu Reduxi-konfiguraattoriin syöttämällä tehdasasetukset käyttäjätunnus ja salasana:
  • Käyttäjätunnus: admin
  • Salasana: admin

Onnistuneen sisäänkirjautumisen jälkeen on suositeltavaa muuttaa käyttäjätunnuksen admin salasanaa turvallisuussyistä. Voit tehdä sen profiilissasi. Käyttäjätunnusta admin ei voi muuttaa. Voit kuitenkin luoda uuden käyttäjän uudella käyttäjätunnuksella.

Huomautus: Jos sisäänkirjautuminen epäonnistuu, näkyviin tulee virheilmoitus. Varmista, että syötät oikeat tiedot. Vaihtoehtoisesti voit tehdä tehdasasetusten palautuksen. Jos sinulla on edelleen ongelmia sisäänkirjautumisessa, ota yhteyttä tukeen: support@reduxi.eu.

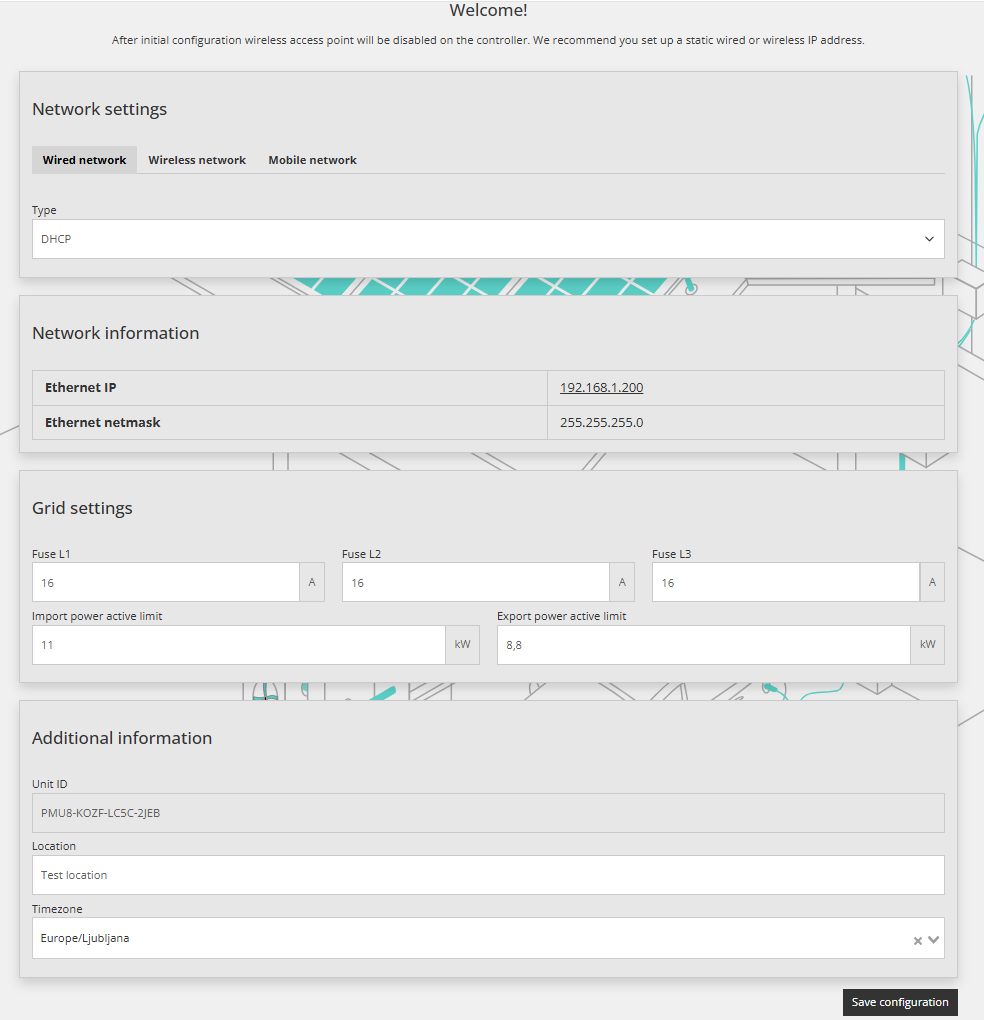

3. Reduxi-konfiguraattorin tervetulosivu

Tervetulosivulla käyttäjää pyydetään määrittämään tärkeimmät ohjaimen käyttöönoton määritykset:

3.1. Verkon asetukset

Verkon asetusten konfiguroimiseksi noudata Reduxi-ohjaimen ohjeita.

3.2. Verkon asetukset

Sähköverkon rajoitukset ovat olennaisia laitteidesi luotettavan toiminnan varmistamiseksi.

Anna seuraavat kaksi tietoa:

• Sähkösulakkeen nimellisvirta – Sulake (tunnetaan myös nimellä piirisuoja) suojaa sähköjärjestelmääsi liialliselta virralta.

• Tuonti- ja vientitehorajoitukset

Nämä tiedot löytyvät sähkölaskustasi tai verkkoyhteyttä koskevasta asiakirjasta. Jos sinulla on yksivaiheinen virtalähde, tarvitsee syöttää vain L1 -arvo.

Tuonti- ja vientirajat lasketaan automaattisesti sulakkeen nimellisarvon mukaan, mutta voit tarvittaessa säätää niitä.

3.3. Sijainnin nimi ja aikavyöhyke

Anna selkeästi sijainnin tunnistava nimi (esim. Varasto, Koti, Paikka ABC) ja valitse sen aikavyöhyke.



4. Reduxi-konfiguraattorin pääsivu

Onnistuneen sisäänkirjautumisen jälkeen sinut ohjataan Reduxi-konfiguraattorin pääsivulle. Voit aina palata pääsivulle napsauttamalla Reduxi-logoa (vasemmassa yläkulmassa).

Pääsivulla sinulla on pääsy:

• koontinäyttöön,
• sivumenun
• Laitteet
• Strategiat
• Asetukset
  • Verkko
  • Verkko
  • jne.

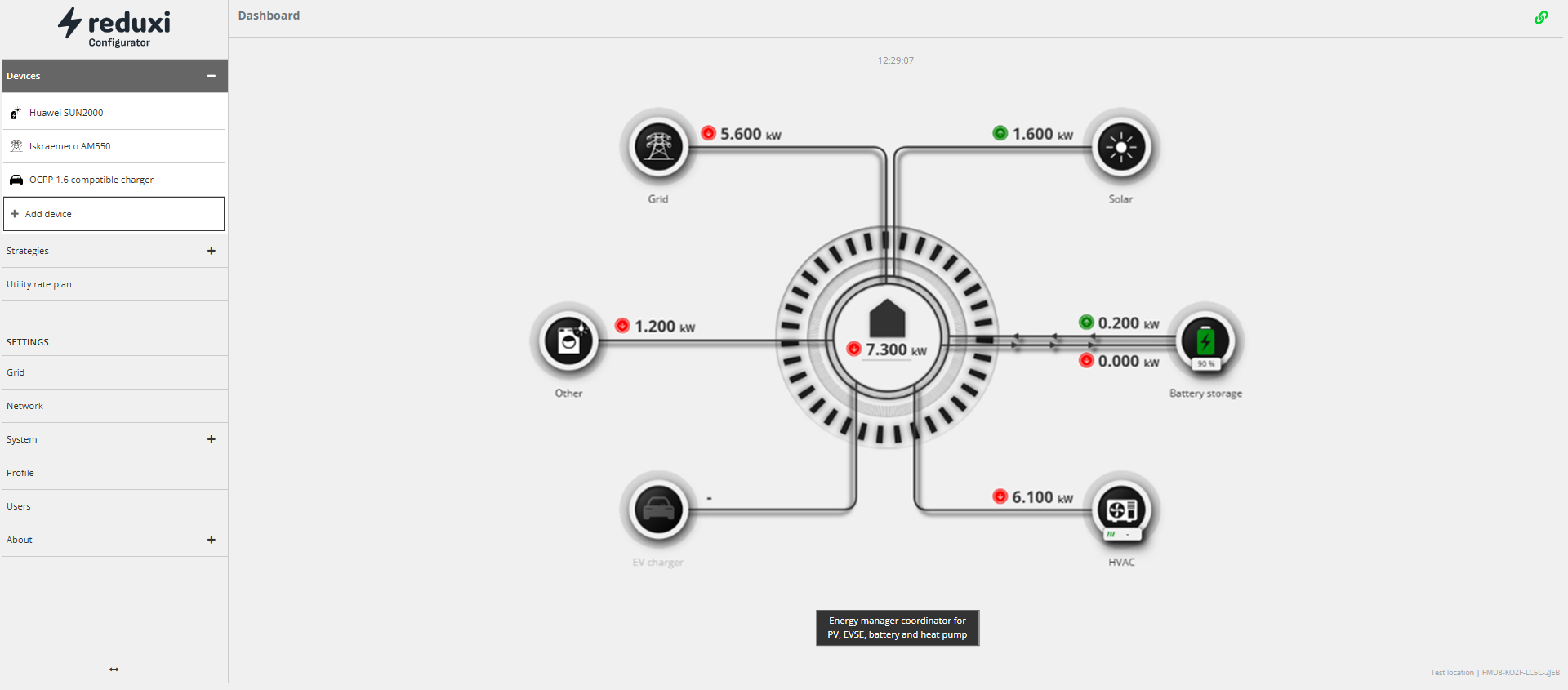

4.1. Koontinäyttö

Koontinäyttö tarjoaa nopean yleiskatsauksen kunkin lisätyn laiteluokan tehomittauksiin.

Viimeisimmän mittauksen aika näkyy yläosassa keskellä. Sen tulisi muuttua muutaman sekunnin välein, jos yhteys Reduxi-ohjaimeen on muodostettu.

Napsauttamalla valittua luokkaa ohjataan sivulle, jolla on yksityiskohtaiset tiedot laitteesta, joka lisättiin ensimmäisenä kyseiseen luokkaan. Esimerkiksi, kun napsautat aurinkovoimalaitos-luokkaa, sinut ohjataan aurinkovoimalaitos-luokkaan lisätyn ensimmäisen laitteen kohtaan.

Kojelaudan näytön alareunassa voit ottaa strategian käyttöön/pois käytöstä. Tätä voidaan käyttää toiseen strategiaan siirtymiseen tai strategian poistamiseen laitteidesi hallinnasta.

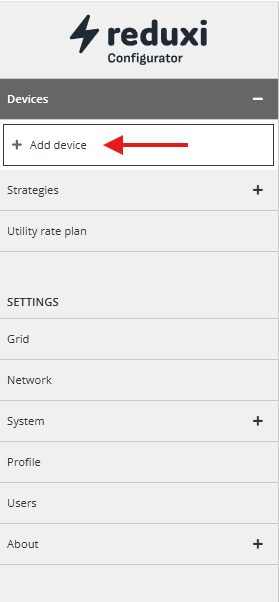

4.2. Sivumenun

Sivumenusta (vasemmalta) voit käyttää seuraavia:

• laitteita,
• strategioita,
• laitteiden lisääminen,
• strategioiden lisääminen,
• sähkön hinnoittelu (sähkönhinnan määräytyminen)
• asetukset

5. Laitteet

Pääsivun kojelauta tarjoaa kattavan yleiskatsauksen Reduxi-ohjaimen keräämistä mittauksista liitetyistä laitteista. Nämä laitteet sisältävät tyypillisesti sähkömittareita, sähköauton latauslaitteita, aurinkosähköinverttereitä, akkuiinverttereitä ja vastaavia laitteita.

Laitteiden kytkeminen Reduxiin "Lisää laite" -toiminnon avulla on ratkaiseva vaihe. Se mahdollistaa Reduxin lukea mittauksia näistä laitteista ja ohjata niitä, joita voidaan ohjata.

Ennen kuin laite lisätään järjestelmään loogisesti, se on ensin liitettävä fyysisesti Reduxiin – tyypillisesti Ethernetin, Modbusin, releiden tai muiden viestintäliittymien kautta. Tietoa laitteiden fyysisten yhteyksien muodostamisesta on verkkosivullamme Tuettujen laitteiden luettelo.

Yhteenvetona, "Lisää laite" -vaihe edustaa laitteen loogista yhteyttä Reduxi-ohjaimeen sen jälkeen, kun fyysinen yhteys on muodostettu.

5.1. Laitteiden lisääminen

Lisätäksesi uuden laitteen, napsauta "Lisää laite" -painiketta. "Lisää laite" -ohjattu avautuu.

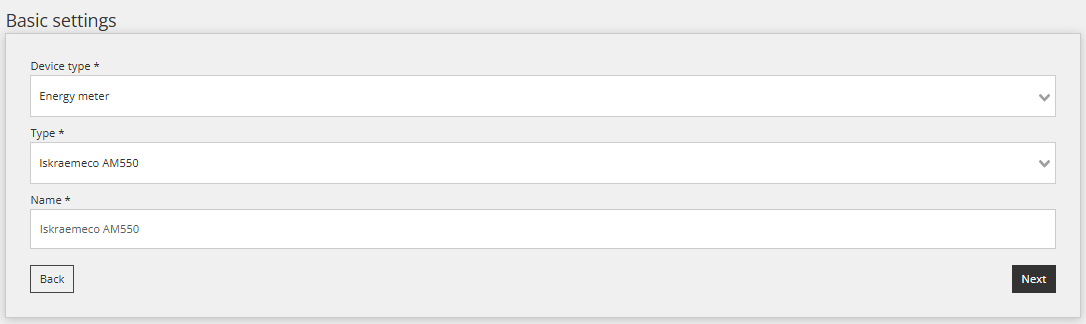

5.1.1. Vaihe 1: Perusasetukset

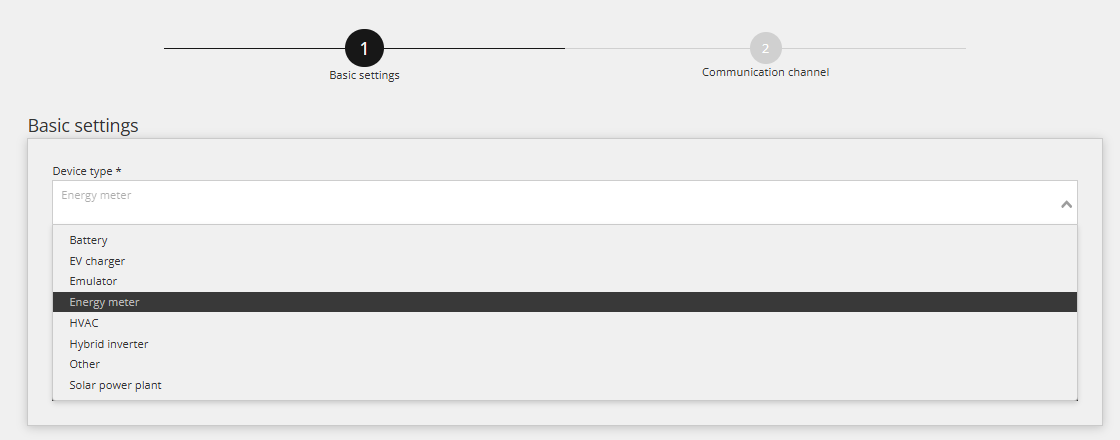

Laitteen tyyppi:

Voit valita seuraavista luokista:

• Akku,
• Sähköauton latauslaite,
• Emulaattori,
• Energiamittari,
• Ilmastointi (lämmitys, ilmanvaihto ja ilmastointi (lämpöpumppu))
• Hybridi-invertteri,
• Muu,
• Aurinkovoimalaitos

Tyyppi:

Tyypin kentässä näytetään luettelo laitteista, joihin Reduxi-ohjain voi kommunikoida. Laitteiden luettelo on saatavilla verkkosivuillamme Tuetut laitteet.

Huomio: Ilmastointilaitteita (lämpöpumppuja) ohjataan enimmäkseen SG ready -kontaktien kautta. Tässä tapauksessa on käytettävä erillistä muunninta, jota kutsutaan Reduxi Gatewayksi. Valitse alasvetovalikosta tyypiksi "Reduxi-mittari" tietyn tyypin (mallin) sijasta. Laitteen määrittämiseksi noudata valmistajan ohjeita tai tietoja, jotka ovat saatavilla osoitteessa support.reduxi.eu kyseistä laitetta varten.

Huomio: Sähköautojen latausasemat tukevat joskus OCPP-standardia. Tässä tapauksessa laitteen tiettyä tyyppiä (mallia) ei tarvitse antaa. Valitse tyypiksi "OCPP...", jos haluat ohjata OCPP-yhteensopivaa sähköauton latauslaitetta. Tarkista valmistajan dokumentaatio muita asetuksia varten tai tarkista ohje osoitteessa support.reduxi.eu kyseistä laitetta varten.

Huomio: Jos et löydä laitetta, voit yrittää päivittää Reduxi-ohjaimen uusimpaan versioon. Katso kohta 8.3.7. Päivitys

Huomio: Jos et löydä laitetta, jonka haluat lisätä Reduxi-järjestelmään luettelosta, ota yhteyttä tukeemme lisätietoja varten: support@reduxi.eu.



Luokka (lisäasetus):

Yleensä valittu luokka on sama kuin laitteen tyyppi. Joissakin tapauksissa haluamme kuitenkin määrittää erilaisen luokan.

Valittu luokka ei määritä laitteen toimintaa. Luokka-parametrin tarkoituksena on ryhmitellä (aggregoida) tietoja mittanäyttöjä varten. Kiinnitä huomiota oikean luokan valintaan valittua laitetta varten. Jos valitset väärän luokan, tietosi aggregoidaan virheellisesti.



Nimi:

Kirjoita kenttään mikä tahansa laitteen nimi.

5.1.2. Vaihe 2: Viestintäkanava ja laitteen määritys

Viestintäkanava määrittää, miten Reduxi kommunikoi laitteen kanssa. Kentät on täytetty valitun laitteen tyypin mukaan. Laitteiden ja ohjaimen välinen viestintä voi tapahtua seuraavien kautta:

• TCP/IP,
• Paikallinen sarjaportti RS485 (sarjaviestintä),
• Reduxi Gateway,
• UDP

Laitteen määritysosio näkyy tiettyjä laitteen tyyppejä varten. Täällä annat kunkin laitteen yksittäiset tiedot. Nämä kentät voivat olla jo valmiiksi täytettyjä. Tämä riippuu laitteen tyypistä. Useimmissa tapauksissa löydät nämä tiedot laitteen valmistajan ohjeista. Lisää ohjeita on saatavilla osoitteessa Tuetut laitteet.

Kun olet asettanut kaikki parametrit oikein, tarkista Reduxi-ohjaimen ja laitteen välinen yhteys valitsemalla "Testaa yhteys" -painike.

5.1.3 Yhteystestin suorittaminen

Kun olet määrittänyt laitteen, voit suorittaa yhteyden toimivuustestin Testaa yhteys -painikkeella.

Vastauksen voi luokitella kahteen viestintävastaustyyppiin:

Tapaus 1: Viestintä toimii oikein

Tapaus 2: Viestintä ei toimi oikein

Jos viestintä ei toimi, tarkista aiemmin määritetyt asetukset. Saatat kuitenkin joutua myös määrittämään laitteen (esim. invertteri) viestintään valitun käyttöliittymän kautta.

5.1.4. Lisäasetukset (valinnainen)

Lisäasetukset ovat käytettävissä valitun laitteen tiedoissa. Näitä kenttiä ei yleensä tarvitse täyttää. Ne on tarkoitettu käyttäjille, jotka tarvitsevat erityisesti lisäasetuksia.

5.2. Asetusten muokkaaminen ja laitteiden poistaminen

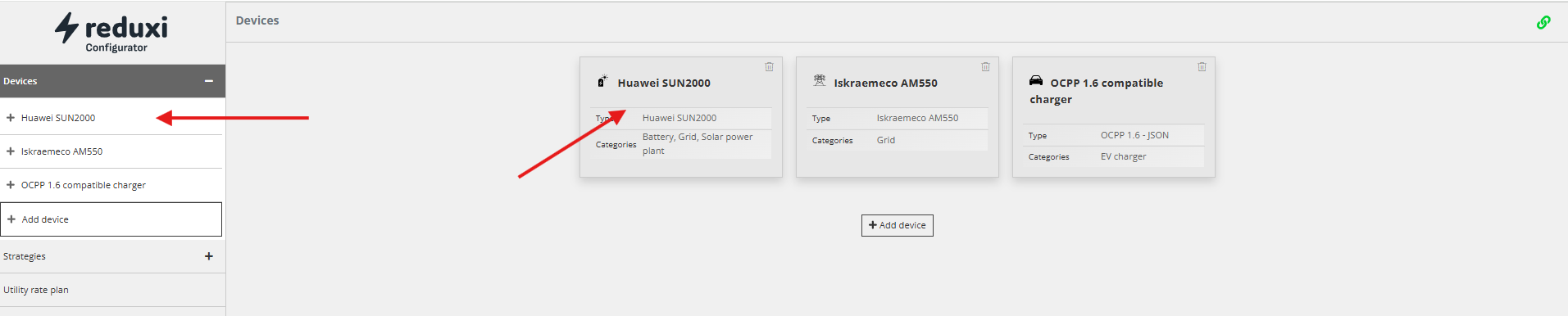

Siirry laitteen asetuksiin napsauttamalla vastaavaa laitetta.

Tässä voit muokata valitun laitteen yksittäisiä asetuksia tai poistaa laitteen (napsauttamalla roskakorin kuvaketta).

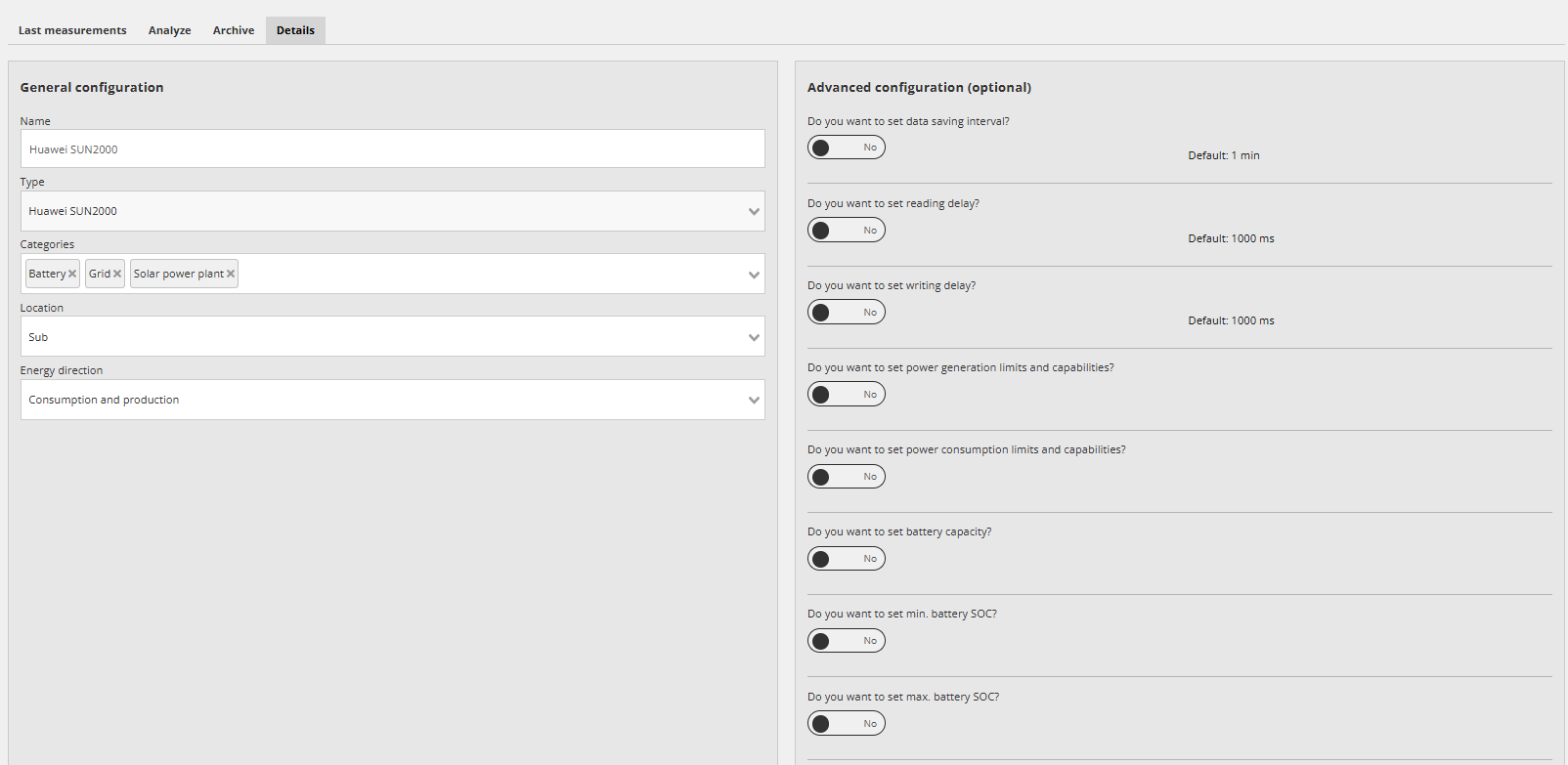

Tiedot-näyttö - määritys

Tiedot-näyttö vie sivulle, jossa voit tarkastella tai muokata laitteen määritystä.

Huomautus: Et voi muokata laitteen tyyppiä. Laitteen tyyppi pysyy sellaisena kuin se oli määritetty laitteen lisäämisen yhteydessä.

Perusmäärityslomakkeessa voit myös määrittää Sijainti- ja Energian suunta -parametrit.

Sijainti:

Voit valita:

• Pää sähkömittari.
• Ala - Muu sähkömittari tai muu laite
• Ei mitään.

"Ala"-mittariparametri vaikuttaa tietojen ryhmittelyyn (aggregointiin) ja yksittäisten mittausten lopullisen summan laskemiseen. Tämä parametri estää päämittarin ja muun mittarin lukemien summaamisen kokonaiskulutuksen alle. Esimerkki:

Päämittari mittaa koko talon sähkönkulutuksen. Sinulla on autotalli talossa. Käytät toista mittaria autotallin sähkönkulutuksen mittaamiseen. Koska autotalli on osa taloa, autotallin sähkönkulutus sisältyy jo päämittarin mittauksiin. Valitse autotallille "Ala"-mittari ja estä siten muun mittarin mittausten lisääminen päämittariin ja siten virheellinen laskeminen.

Huomautus: Valitse "Ei mitään" -parametri laitteille, jotka eivät vaikuta energian tuotantoon tai kulutukseen, esimerkiksi lämmönmittarille, joka lisätään laitteiden alle ja jolla on rooli strategioiden asettamisessa.



Energian suunta:

Energian suunnan parametrissa voit valita:

• Kulutus.
• Tuotanto.
• Kulutus ja tuotanto.
• Ei mitään.

Energian suunta riippuu yksittäisen laitteen toiminnoista. Esimerkiksi valitse Kulutus laitteille, jotka käyttävät energiaa.

Huomautus: Valitse Ei mitään -parametri laitteille, jotka eivät vaikuta energian tuotantoon tai kulutukseen, esimerkiksi lämmönmittarille, joka lisätään laitteiden alle ja jolla on rooli strategioiden asettamisessa.

Joissakin Lisäasetukset-lomakkeen kentissä on jo ennalta täytettyjä arvoja. Ennalta täytetyt kentät varmistavat useimmissa tapauksissa Reduxi-ohjaimen ja liitetyn laitteen normaalin viestinnän. Muita kenttiä ei tarvitse täyttää. Ne on tarkoitettu käyttäjille, jotka tarvitsevat erityisesti lisäasetuksia.



Laitteen poistaminen:

Poista yksittäinen laite napsauttamalla "roskakori"-kuvaketta.



Varoitus: Kun laite on poistettu, kaikki tämän laitteen tiedot katoavat eikä niitä voida palauttaa.

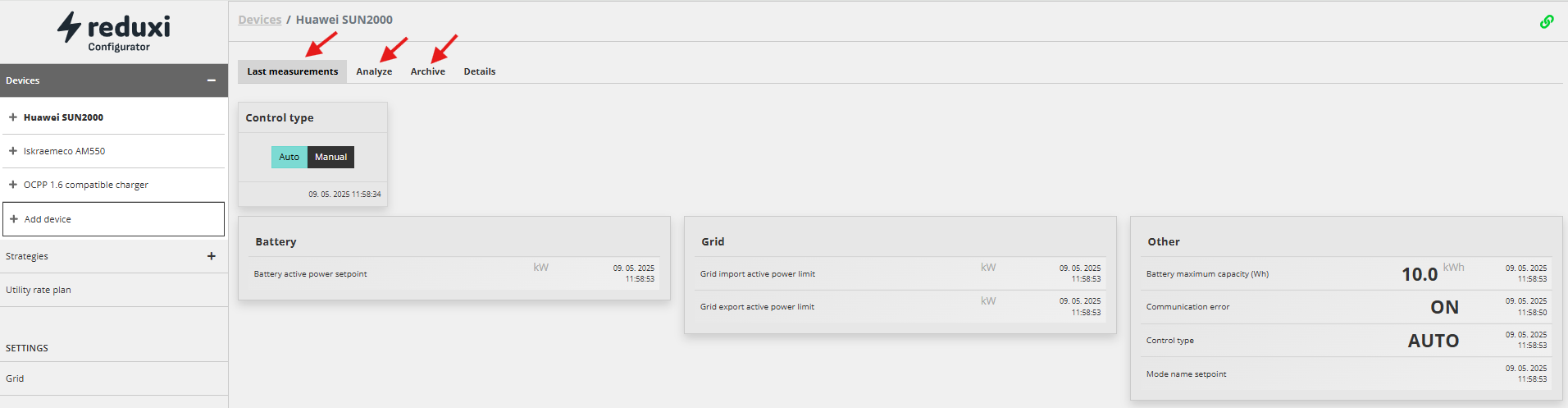

5.3. Laitteen mittausten näyttäminen

Kun olet valinnut laitteen, voit näyttää laitteen mittaukset.

• Viimeisimmät mittaukset,
• Analyysit,
• Arkisto.

5.3.1. Viimeisimmät mittaukset

Viimeisimmät mittaukset -välilehti on tarkoitettu valitun laitteen viimeksi tallennettujen mittausten tarkasteluun. Mittaukset saadaan jokaisesta laitteesta ja ne tallennetaan Reduxi-ohjaimeen.

Voit asettaa tietojen päivitysvälin (oikealla ylhäällä).

Tämä kohta on tarkoitettu käyttäjän viimeiseksi tarkistukseksi, toimivatko laite ja yhteys oikein.

Kun laite on lisätty onnistuneesti konfiguraattorin kautta, sitä voi seurata ja ohjata Reduxi-pilvisovelluksen tai mobiilisovelluksen kautta Reduxi Mobile App

Viimeisten mittausten valikossa on myös mahdollista ohjata laitetta manuaalisesti. Tämä on kuvattu tarkemmin kohdassa 5.4. Laitteen manuaalinen ohjaus

5.3.2. Analyysi

Analyysi-välilehdessä voit tarkastella valitun laitteen tietoja aiempien mittausten perusteella. Tiedot näytetään graafisessa muodossa. Vasemmassa yläkulmassa voit valita ajanjakson, jolta haluat näyttää tietoja.

Jokaisessa kuvaajassa voit suodattaa eri tietojen näyttöä napsauttamalla kuvaajan alapuolella olevia painikkeita.

Huomio: Tiedot tallennetaan Reduxi-ohjaimeen vuoden ajaksi tai kun levytila loppuu, vanhat tiedot poistetaan. Jos Reduxi sammutetaan sähkökatkon tai muiden ongelmien vuoksi, ohjain ei tallenna mittauksia kyseisenä aikana. Ohjain ei myöskään voi hakea tietoja laitteesta sähkökatkon aikana. Ohjaimen käyttökatkot kirjataan kuvaajaan.

5.3.3. Arkisto

Arkisto-välilehdessä on tallennettuna kaikki Reduxi-ohjaimen valitulle laitteelle tallentamat aikaisemmat tiedot. Arkisto mahdollistaa tietojen taulukonäytön ja tietojen viemisen CSV-muodossa.

Huomio: Arkisto-välilehdessä tiedot ovat käytettävissä, kunnes poistat valitun laitteen Reduxi Configuratorista.

5.4. Laitteen manuaalinen ohjaus

Oletusarvoisesti säädeltyä laitetta ohjataan automaattisesti strategian avulla (automaattinen ohjaustyyppi). Viimeisen mittauksen välilehti mahdollistaa kuitenkin myös laitteen manuaalisen ohjauksen.

Tässä esimerkki SG ready -yhteensopivasta HVAC-laitteesta:

Ja hybridimuuntimen.

Testausta suoritettaessa huomioi, että laitteen on myös oltava oikein konfiguroitu hyväksymään ohjeet ulkoiselta laitteelta.

Huomaa, että HVAC-laitteilla on erittäin hidas vasteaika (noin 15 minuuttia), joten ne eivät välttämättä reagoi välittömästi haluttuun asetettuun arvoon.



Käyttäjä voi valita Ohjaustyyppi-ikkunassa automaattisen tai manuaalisen ohjaustyyppi:

• Automaattinen: Automaattitilassa kaikki muuntimen tehorajat (kulutus ja tuotanto verkkoon) saadaan suoraan käyttäjän määrittämästä strategiasta. Lue lisätietoja strategioiden oikeanlaisesta määrittämisestä täältä: Strategioiden oikeaoppinen määrittäminen.
• Manuaalitila: In manuaalitilassa kaikki muuntimen tehorajat (kulutus ja tuotanto verkkoon) käyttäjä asettaa suoraan. Kun käyttäjä valitsee manuaalitilan, neljä lisäasetusta tulee näkyviin (Maksimi tuotanto, Itsekulutus, Maksimi kulutus, Huippukulutuksen tasaus).

5.4.1 Maksimi tuotanto

Suurin tuotanto on tarkoitettu tilanteisiin, joissa käyttäjä haluaa viedä mahdollisimman paljon energiaa verkkoon joko aurinkopaneeleista tai akustosta.

Verkkoon viennin ja tuonnin tehorajat rajoittuvat kuitenkin oikeanpuoleisten korttien kahden parametrin asetusten mukaan "Verkkoon viennin/tuonnin aktiivisen tehon rajat".

1. Esimerkki tilanteesta, jossa aurinkopaneeleiden tuotanto ei riitä:

• Aurinkopaneeleiden tuotanto on pienempi kuin verkon viennin aktiivisen tehon raja
• ja
• akun varaustaso on yli minimi SOC

sitten akkua purkautuu verkon viennin aktiivisen tehon rajan saavuttamiseksi.



2. Toinen esimerkki tilanteesta, jossa aurinkopaneeleiden tuotanto riittää:

• Aurinkopaneeleiden tuotanto kattaa rakennuksen kulutuksen
• ja
• PV-tuotanto ylittää verkkoon viennin aktiivitehon rajoituksen
• ja
• akun varastotila on alle maksimi SOC:n

akkuvarastoa ladataan ylimääräisellä teholla, kunnes akkuvarasto saavuttaa maksimi SOC:n.

Kun akkuvarasto saavuttaa maksimi SOC:n, PV-tuotantoa rajoitetaan siten, ettei se ylitä verkkoon viennin aktiivitehon rajoitusta.

PV-tuotanto päivän päätyttyä, jälleen kohtaa 1. tapausta käytetään.

Huomioi: Kun maksimituotanto on valittuna ensisijaiseksi tilaksi Reduxissa, vaiheita ei välttämättä ladata tasaisesti, ts. vietävä teho vaihtelee vaiheen mukaan. Tämä tapahtuu, kun sijainnissa (rakennus) on ylimääräistä energiaa saatavilla ja hybridimuuntimen käyttötilana on valittuna ns. "Myy ensin" -vaihtoehto. Tässä haluamme korostaa, että tämä tila EI TARJOA vaiheiden tehon tasapainotusta.

5.4.2 Omavaraisuus

Omavaraisuutta on tarkoitus käyttää tilanteissa, joissa käyttäjä pyrkii tasapainottamaan viennin ja tuonnin siten, että netto summa on nolla. Reduxi-ohjain seuraa verkon netto kulutusta ja tuotantoa, laskien niiden välisen eron ja toimien sen mukaisesti.

Verkon viennin ja tuonnin tehorajoitukset ovat kuitenkin rajoitettu oikealla olevilla korteilla määritettyihin rajoituksiin "Verkon vienti-/tuonnin aktiivitehon rajoitukset".

1. Tapaus, jossa PV-tuotantoa ei ole riittävästi:

• PV-tuotanto on 0
• tai
• PV-tuotanto on pienempi kuin rakennuksen kulutus
• ja
• akun varastotila on yli minimi SOC:n

akkuvarastoa purkautuu, kunnes verkkoon viedyn aktiivitehon arvo on nolla. Reduxi-ohjain purkaa akkuvarastoa rakennuksen kulutuksen kattamiseksi minimi SOC:hen asti.



2. Tapaus, jossa PV-tuotantoa on riittävästi:

• PV-tuotanto kattaa rakennuksen tuotannon
• ja
• PV-tuotanto ylittää verkkoon viennin aktiivitehon rajoituksen
• ja
• akun varastotila on alle maksimi SOC:n

akkuvarastoa ladataan ylimääräisellä teholla, kunnes akkuvarasto saavuttaa maksimi SOC:n.

Kun akkuvarasto saavuttaa maksimi SOC:n, PV-tuotantoa rajoitetaan siten, ettei se ylitä verkkoon viennin aktiivitehon rajoitusta.

PV-tuotanto päivän päätyttyä, jälleen kohtaa 1. tapausta käytetään.



5.4.3 Maksimikulutus

Maksimikulutusta on tarkoitus käyttää tilanteissa, joissa käyttäjä päättää tuoda verkosta mahdollisimman paljon energiaa. Tätä tilaa käytetään tyypillisesti yhdessä EVSE:n (sähköajoneuvon latauslaitteiston) ja BSEE:n (akkuvarastoenergiakoneiston) kanssa, jolloin käyttäjä voi lisätä tehoa tarpeen mukaan.

Verkon viennin ja tuonnin tehorajoitukset ovat kuitenkin rajoitettu oikealla olevilla korteilla määritettyihin rajoituksiin "Verkon vienti-/tuonnin aktiivitehon rajoitukset".

1. Tapaus, jossa rakennuksen kulutus on alle verkon tuonnin aktiivitehon rajoituksen:

• Rakennuksen kulutus on alle verkon tuonnin aktiivitehon rajoituksen
• tai
• akun varastotila on alle maksimi SOC:n
• tai
• Sähköauto on kytketty EVSE:hen, mutta sitä ei ladata

akkuvarasto ja sähköauto alkavat ladata verkon tuonnin aktiivitehon rajoitukseen asti, kunnes akkuvaraston tai sähköauton akun maksimi SOC saavutetaan.

2. Tapaus, jossa on PV-tuotantoa:

• PV-tuotanto on yli 0
• tai
• Rakennuksen kulutus on alle verkon tuonnin aktiivitehon rajoituksen
• tai
• akun varastotila on alle maksimi SOC:n
• tai
• sähköauto on kytketty EVSE:hen, mutta sitä ei ladata

kaikki PV:stä tuotettu energia käytetään ensin joko EVSE:ssä tai akkuvarastossa. Kun molemmat maksimi SOC:t saavutetaan, energiaa lähetetään verkkoon, mutta silti enintään asetettu verkon viennin aktiivitehon raja. Akkuvarastoa ei purkautuu, ennen kuin rakennuksen kulutus ei ole suurempi kuin PV-tuotanto.



5.4.4 Huippukulutuksen rajoitus

Huippukulutuksen rajoitusta on tarkoitettu tilanteisiin, joissa käyttäjä päättää rajoittaa verkon tuonnin aktiivitehoa, kun raja saavutetaan. Verkon tuontiaktiiviteho on tärkeä, asetettu kahdella parametrilla oikealla olevilla korteilla, jotka määrittelevät "Verkon vienti-/tuontiaktiivitehorajat"

1. Rakennuksen kulutus on pienempi kuin verkon tuontiaktiiviteho:

• PV-tuotanto on alle 0 tai yhtä suuri kuin 0
• tai
• Rakennuksen kulutus on suurempi kuin verkon tuontiaktiivitehoraja
• ja
• Sähköajoneuvo latautuu
• ja
• Akkuvarasto on vähintään minimi SOC -tasolla

Akkuvarasto alkaa purkautua kattamaan sähköajoneuvon lataustehon, jotta verkon tuontiaktiivitehorajaa ei ylitetä.

Jos akkuvarastoa ei ole käytettävissä, sähköajoneuvon lataimen teho pienenee, jotta verkon tuontiaktiivitehorajaa ei ylitetä.

Akku latautuu, kun verkon vientiaktiivitehoraja saavutetaan ja PV-tuotantoa on riittävästi.

6. Strategiat

Strategioiden avulla yksittäisiä laitteita voidaan säätää Reduxi-ohjaimen mittausten mukaan. Strategioiden avulla voit rajoittaa yksittäisten laitteiden tai laitejoukkojen kulutusta Reduxi Configuratorissa. Rajoittaa kulutusta asettamalla arvot, joita laitteet eivät saa ylittää. Voit valita erilaisia strategioita energiankulutuksen optimoimiseksi. Käytä prioriteetteja strategioiden hierarkian määrittämiseen.

Lisääksesi ja hallitaksesi strategiaa, noudata tätä aihetta käsittelevää erillistä artikkelia: Reduxi-ohjaimen strategiat

Strategiat ovat laitteiden automaattisia ohjausmuotoja toisin kuin kohdassa 5.4. Laitteen manuaalinen ohjaus kuvatut manuaaliset muodot.



7. Sähköyhtiön hinnoittelu

Sähköyhtiön hinnoittelun avulla voit tarkistaa sähkösi hinnoittelusuunnitelman (mukaan lukien energia, verkkokulut, toimittajan kulut jne.). Hinnoittelusuunnitelma on määriteltävä pilvipalvelussa, kuten kohdassa Reduxi-hinnastot on määritelty. Tämän valikon avulla voit tarkastella tämänhetkisen päivän hintoja.

8. Asetukset

Asetusmoduulin kautta voit käyttää kaikkia asetuksia

• Verkkoasetukset
• Verkkoasetukset (internet)
• järjestelmä,
• käyttäjät,
• jne

8.1. Verkko

Verkkoasetusten avulla voit määrittää sähköverkkoyhteytesi yksityiskohdat. Lisätietoja on kohdassa 3.2. Verkkoasetukset

8.2. Verkko

Verkkoasetukset näyttävät, miten Reduxi-ohjain on liitetty verkkoon (internet). Moduulin avulla voit määrittää Reduxin sisäisten IT-verkon sääntöjesi mukaisesti. Tässä voit valita yhteysmenetelmän tai asettaa viestintämenetelmän (välityspalvelin).

Reduxi tukee verkottumista seuraavien kautta:

• langallinen verkko (LAN),
• langaton verkko (Wi-Fi),

Langallinen (LAN) ja langaton (Wi-Fi) verkko

Jos Reduxi-ohjain on liitetty verkkoon langallisen verkon (LAN) kautta, voit käyttää tämän yhteyden tietoja Langallinen verkko -välilehdessä.

Langattoman verkon välilehdessä voit liittää Reduxi-ohjaimen verkkoon langattoman yhteyden (Wi-Fi) kautta. Voit etsiä halutun langattoman verkon napsauttamalla Skannaa-painiketta. Valitse haluttu langaton yhteys ja kirjoita salasana tarvittaessa.

Huomio: Sekä langallisiin että langattomiin verkkoihin voit määrittää ohjaimelle staattisen tai dynaamisen IP-osoitteen.



Vaihtoehtoinen palvelin (välityspalvelin)

Jos ympäristösi vaatii välityspalvelimen, voit määrittää välityspalvelimen asetukset Välityspalvelin-välilehdessä.

8.3. Järjestelmä

Järjestelmäasetusten valikko mahdollistaa lisäasetukset tarkempaa käyttöä varten.

8.3.1. Tunniste

Tunniste näyttää järjestelmätiedot, joiden tarkoituksena on tunnistaa Reduxi Configurator ja Reduxi-ohjain. Tämä valikko määrittää myös UnitID:n (joka on Reduxi-ohjaimen ID). Tämä ID on erittäin tärkeä ratkaistaessa tietyn sijainnin ongelmia.

Huomio: Tiedot on esitäytetty eikä niitä voi muokata tai poistaa.

8.3.2. Avoin VPN

Avointa VPN:ää käytetään etätukeen.

Jos haluat etäapua tukitiimiltämme, sinun on tehtävä seuraavat toimenpiteet:

1. Liitä Reduxi internetverkkoon.
2. Muokkaa palomuurin sääntöjä IP-osoitteelle 193.9.21.21 ja TCP-portille 2002.
3. Syötä määritystiedosto Open VPN -määrityskenttään. Lähetä pyyntö tukitiimillemme Open VPN -määritystiedostosta: support@reduxi.eu.

Jos Open VPN -yhteys toimii, IP-osoite näytetään. Lähetä IP-osoite tukitiimillemme. Tämän IP-osoitteen avulla tukitiimimme voi käyttää Reduxi-ohjainta Open VPN -yhteyden kautta.

Open VPN -yhteyden kautta tapahtuvan etäkäytön poistaminen käytöstä tapahtuu sulkemalla palomuuri tai poistamalla Open VPN -määritystiedosto ulkoisen pääsyn estämiseksi.

Huomautus: Jos Open VPN -yhteys ei toimi, virheilmoitus näytetään. Ota yhteyttä tukitiimiimme saadaksesi apua: support@reduxi.eu.

8.3.3. Liitin

Liitin

Liittimooduli sallii verkkohallintapaneelin tietojen lähettämisen:

• pilven kautta verkkosovellukseemme Reduxi,
• MQTT:n kautta – epäsuora palvelin tiedonsiirtoa varten; tietoja voidaan lähettää toiseen sovellukseen tai tietokantaan.

Liitin/Pilvi

Jos haluat nähdä Reduxi-ohjaimen Reduxi-verkkosovelluksessa, yhdistä se pilveen täältä. Reduxi-verkkosovellus mahdollistaa mittausten yleiskuvan mistä tahansa. Ohjeet Reduxi-verkkosovelluksen käyttöön löytyvät verkkosivustoltamme support.reduxi.eu.

Liitin/MQTT

MQTT-yhteyteen tarvitset käyttöoikeustiedot MQTT-palvelimelle. MQTT-palvelimelle on mahdollista käyttää sertifikaattia tai tunnistautumistietoja. Voit määrittää tässä, missä muodossa tiedot lähetetään MQTT-välityspalvelimelle.

MQTT-palvelimella on määrityksestä riippuen tarpeen sallia Reduxi-ohjaimen käyttö valitun yhteysmenetelmän kautta.

Lisätietoja on seuraavissa artikkeleissa: Esimerkki Reduxi Configuratorin ja MQTT-välityspalvelimen yhdistämisestä? ja Reduxi Controller - MQTT API

8.3.4. Määritys

Varmuuskopio

Configurator Backup -moduuli sallii kaikkien määritystiedon viemisen Reduxi-ohjaimesta määrityslähdetietöön.

Palauta

Configurator Restore -moduuli sallii määritystiedon palauttamisen Reduxi-ohjaimelle määrityslähdetiedoista.

Tuoessa määritystiedostoja, voimme valita tuotavan määritystiedon tyypin (pilviyhteys, MQTT-yhteys, verkko, OpenVPN).

Huomautus: Määritystiedon palauttaminen poistaa kaikki tiedot, eikä niitä voi palauttaa!

8.3.5. Sähkönjakeluyhtiö

8.3.6. Aika

Aikamoduuli sallii aikavyöhykkeen ja aika-palvelimen määrittämisen, jonka kautta Reduxi-järjestelmä päivittää ajan.

Jos olet syöttänyt kelvollisen NTP-palvelimen ja Reduxi-ohjaimella on pääsy internet-verkkoon, päivämäärä ja kellonaika päivittyvät tietyin väliajoin NTP-palvelimelta saatujen tietojen mukaisesti.

Huomautus: Jos NTP-palvelinta ei ole asetettu, Reduxi-ohjaimella ei ole pääsyä internetiin tai NTP-palvelinta ei voi tavoittaa, voit asettaa päivämäärän ja kellonajan manuaalisesti.



8.3.7. Päivitys

Päivitysmoduuli sallii Reduxi Configuratorin päivittämisen ajan tasalla olevalla ohjelmistokorjauksella. Tässä on mahdollista tehdä automaattinen päivitys (suositeltava vaihtoehto Stable-kanavalla) tai manuaalinen (missä päivitys tehdään Reduxin tukitiimin toimesta etäavun kautta (Open VPN)).

Huomautus: Päivityksen aikana Reduxi-ohjaimeen tallennetut tiedot eivät mene hukkaan. Tiedot säilyvät ohjaimessa.



8.3.8. Käynnistä uudelleen

Käynnistä uudelleen -moduuli sallii Reduxi-ohjaimen käynnistämisen uudelleen. Uudelleenkäynnistys voi korjata tiettyjä ongelmia joissakin tapauksissa. Uudelleenkäynnistyksen aikana Reduxi-ohjain ei ole käytettävissä eikä se tallenna mittauksia.
Huomautus: Jos Reduxi-kokoonpanija ei käynnisty uudelleen, ongelma on todennäköisesti Reduxi-ohjaimessa. Tarkista ohjaimen takana olevat LED-valot ja ota yhteyttä tukitiimiimme ongelman ratkaisemiseksi: support@reduxi.eu. Voit lukea, mitä kukin valo tarkoittaa, ohjaimen liittämistä koskevissa ohjeissa (Reduxi Controller).



8.3.9. Tehdasasetusten palautus

Tehdasasetusten palautus -moduuli sallii Reduxi-ohjaimen palauttamisen tehdasasetuksiin ("Palauta"). Palautus on tarkoitettu kaikkien tietojen poistamiseen ja Reduxi-ohjaimen nollaukseen.

Jos napsautat tehdasasetusten palautusta, avautuu kaksi ikkunaa:

1. Merkitse, että ymmärrät kaikkien tietojen menehtymän.
2. Vahvista ohjaimen palautus tehdasasetuksiin.

Tehdasasetusten palautuksen aikana Reduxi-ohjain ei ole käytettävissä eikä se tallenna mittauksia.

VAROITUS: Jos palautat Reduxi-ohjaimen tehdasasetuksiin, kaikki tiedot poistetaan eikä niitä voi palauttaa.



8.3.10. Työkalut

Tämä valikko sisältää joitakin perus työkaluja ongelmien diagnosointiin:

- ping-testi TCP/IP-yhteydellä kytketyn laitteen yhteyden testaamiseen

- TCP-portin testi TCP/IP-yhteydellä kytketyn laitteen porttien testaamiseen

9. Käyttäjät

Käyttäjämoduuli näyttää kaikki Reduxi Configurator -ohjelmaan lisätyt käyttäjät.

Moduulin avulla voit:

• lisätä käyttäjiä,
• näyttää ja muokata käyttäjiä,
• poistaa käyttäjiä.

9.1. Uuden käyttäjän lisääminen

Lisätäksesi uuden käyttäjän, klikkaa Uusi käyttäjä -painiketta. Uuden käyttäjän luomislomake tulee näkyviin. Täytä vaaditut kentät ja tallenna uusi käyttäjä.

Huomio: Reduxi Configuratorissa ei voi määrittää käyttäjille eri rooleja. Jokaisella lisätyllä käyttäjällä on täydet käyttöoikeudet Reduxi Configurator -ohjelmaan. Voit määrittää käyttäjille eri rooleja Reduxi Cloud -sovelluksessa. Verkkosovelluksen käyttöön tarvitset yhteyden pilveen. Verkkosovelluksen käyttöohjeet löytyvät verkkosivustoltamme support.reduxi.eu.

9.2. Käyttäjien näyttäminen ja muokkaaminen

Käyttäjämoduulissa näet kaikki lisätyt käyttäjät.

Muokataksesi käyttäjää, klikkaa "kynä"-kuvaketta valitun käyttäjän rivin oikeassa reunassa. Sama lomake avautuu kuin uutta käyttäjää lisättäessä.

Huomio:  Käyttäjätunnusta ei voi muuttaa sen luomisen jälkeen. Voit kuitenkin muokata lomakkeen muita kenttiä.

9.3. Käyttäjien poistaminen

Käyttäjiä voi poistaa Käyttäjät -moduulista. Poistaaksesi käyttäjän, klikkaa "roskakori"-kuvaketta valitun laitteen rivin oikeassa reunassa. Sinulla tulee aina olla vähintään yksi aktiivinen käyttäjä.

Huomio: Järjestelmä ei salli viimeisen aktiivisen käyttäjän poistamista. Saat virheilmoituksen.



10. Profiili

Profiilimoduuliin pääsee sivumenuun vasemmasta alakulmasta. Profiilissasi voit muokata nimeäsi, sukunimeäsi ja salasanaasi. Käyttäjätunnusta ei voi muuttaa sen luomisen jälkeen. Profiiliosiossa voit myös vaihtaa kieltä.

Tietoja tietosuojakäytännöistä löytyy myös profiiliosiosta.

Huomio: Profiilisivulla voit muokata nykyistä käyttäjää. Muiden käyttäjien lisäämiseen ja muokkaamiseen siirry kohtaan 6. Käyttäjät-moduuli
