Yhteisten tuotantolaitosten (GEA) ja uusiutuvan energian yhteisöjen (EEG) asennus ja käyttöönotto
Täydellinen ohje yhdessä artikkelissa: yhteisen laitteiston perusteet ja sen jälkeen erikseen EEG:n (kohta 6, MQTT) ja GEA:n (kohta 7, paikallisesti Wi‑Fi-/RTU-yhteydellä) käyttöönotto.
- Asennuksen tavoite ja perusperiaate
- Osallistujat, joilla on tuotantolaitos tai akusto
- Osallistujat, jotka vain kuluttavat energiaa
- Sovelluksen ja pilven käyttöoikeus
- Järjestelmän käyttöönoton yleiskuva
- EEG:n käyttöönotto (P1 Ultran yhteys MQTT:llä)
- GEA:n käyttöönotto (P1 Ultran yhteys paikallisesti Wi‑Fi- tai RTU-yhteydellä)
- Yhteenveto
- Yleisiä ongelmia
- Aiheeseen liittyvät artikkelit
1 Asennuksen tavoite ja perusperiaate
Jotta yhteistä tuotantolaitosta (GEA) tai uusiutuvan energian yhteisöä (EEG) voidaan ohjata reaaliajassa, kaikki olennaiset tuottajat ja kuluttajat on varustettava sopivilla Reduxi-komponenteilla.
Tarvittavat työkalut ja materiaalit Valmistele seuraavat ennen aloitusta:
- P1 Ultra -laitteet, yksi kutakin mittauspistettä kohti
- Reduxi Controller (tuottajaosallistujille)
- Ruuvimeisseli mittarikaappiin asentamista varten
- Pistorasia mittarikaapin lähellä (P1 Ultran verkkovirtasyöttöä varten)
- Yhteystyypistä riippuen: LAN-/RS485-kaapeli tai paikallisen Wi‑Fi-verkon tunnukset
- Kannettava tietokone tai tabletti, jossa on internetyhteys (Reduxi Configuratorin käyttöä varten)
- Pääsy Reduxi Configuratoriin tai Reduxi Cloudiin
Osallistuvien tuottajien tai kuluttajien määrää ei ole rajoitettu. Vain se on tärkeää, että tarvittavat mittaukset voidaan kerätä kyseisistä mittauspisteistä ja siirtää Reduxi-järjestelmään.
EEG ja GEA: sama laitteisto, eri tiedonsiirto Kohdat 2–5 pätevät muuttumattomina molempiin ratkaisuihin. P1 Ultra -laitteiden keskinäinen ja Controllerin kanssa tapahtuva tiedonsiirto kuitenkin eroaa olennaisesti. Perusteet jo tuttuja? Jatka kohtaan:
2 Osallistujat, joilla on tuotantolaitos tai akusto
Osallistujille, joilla on ohjattavaa tuotantoa tai varastointia, asennetaan Reduxi Controller. Tähän kuuluvat muun muassa:
- Aurinkosähköjärjestelmät (PV)
- Akustot
- Muut ohjattavat energiantuottajat
- PV-järjestelmän ja akuston yhdistelmät
Controller asennetaan sinne, mihin kyseinen tuotantolaitos tai varasto voidaan teknisesti liittää ja missä sitä voidaan ohjata. Se hoitaa tiedonsiirron olemassa olevien laitteiden kanssa ja mahdollistaa tuotetun tai varastoidun energian ohjauksen.
Kuvan tekstikuvaus
Valokuva pienestä valkoisesta ja vaaleanharmaasta DIN-kiskokoteloisesta laitteesta valkoisella taustalla. Etupaneelissa on logo, kaksi RJ45-verkkoporttia, pieni painike tai aukko ja oikeassa reunassa vihreä ruuviliitinryhmä. Muuta luettavaa tekstiä ei ole.
Kuvan tekstikuvaus
Valokuva pienestä tummanharmaasta litteästä laatikkolaitteesta viistosti kuvattuna. Etupuolella vierekkäin kaksi RJ45-verkkoporttia, valkoinen tausta. Luettavaa tekstiä tai merkintöjä ei ole.
Useita tuottajia samassa GEA:ssa/EEG:ssä
Jos yhteisössä on useita tuottajia, jokainen tuottaja saa oman Reduxi Controllerin. Esimerkki:
| Osallistuja | Laitos | Tarvittavat Controllerit |
|---|---|---|
| Tuottaja 1 | PV-järjestelmä | 1× Reduxi Controller |
| Tuottaja 2 | PV-järjestelmä + akusto | 1× Reduxi Controller |
| Muut tuottajat | sama periaate | 1× Reduxi Controller kutakin kohti |

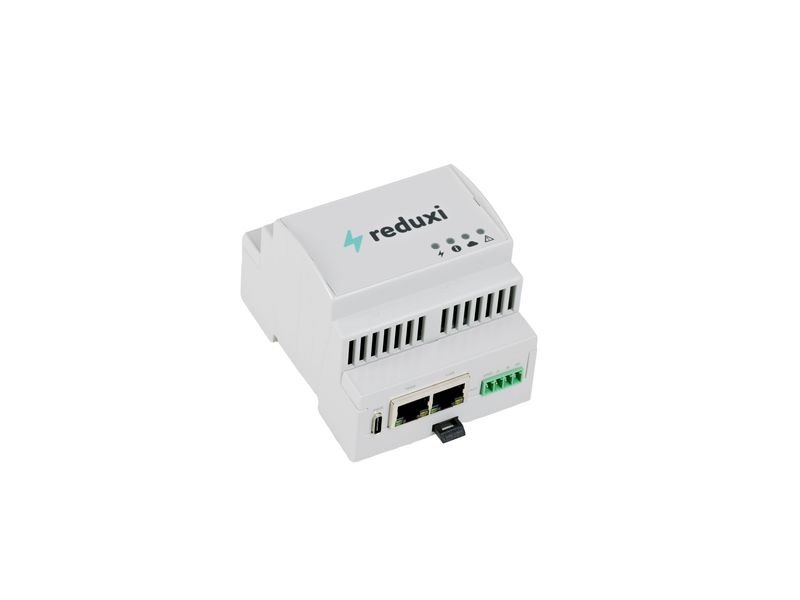

Kuvan tekstikuvaus
Valokuva Reduxi Controllerista vaaleanharmaassa DIN-kiskokotelossa valkoisella taustalla, viistosti ylhäältä kuvattuna. Yläpinnassa on reduxi-logo ja neljä pientä tilan LED-valoa symboleineen (salama, ympyrä, pilvi, varoituskolmio). Etupuolella on tuuletusaukkoja, vasemmalla pieni USB-C-tyyppinen portti, vierekkäin kaksi RJ45-verkkoporttia, porttien alta ulos työntyvä pieni musta liitin tai kortti sekä oikealla vihreä 4-napainen ruuviliitinryhmä.

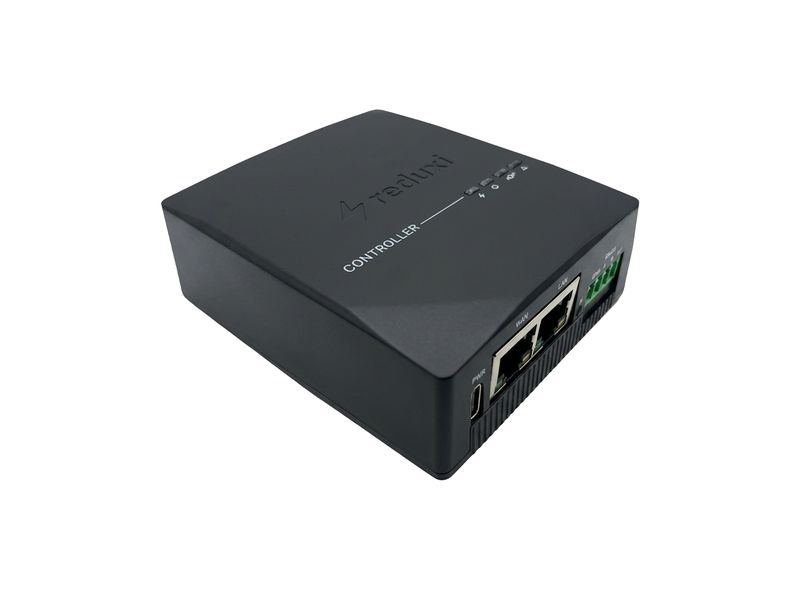

Kuvan tekstikuvaus
Valokuva Reduxi Controllerin erillisversiosta valkoisella taustalla: litteä tummanharmaa laatikko viistosti ylhäältä kuvattuna. Yläpinnassa on reduxi-logo ja sana "CONTROLLER" sekä neljä pientä tilan LED-valoa. Etureunassa on vasemmalla pieni USB-C-tyyppinen portti, vierekkäin kaksi RJ45-verkkoporttia ja oikealla vihreä ruuviliitinryhmä.
Yksityiskohtaiset asennusohjeet vaihe vaiheelta löydät linkitetystä artikkelista:
3 Osallistujat, jotka vain kuluttavat energiaa
Kotitalouksille tai osallistujille, joilla ei ole omaa ohjattavaa tuotantolaitosta, Reduxi Controlleria ei yleensä tarvita. P1 Ultra riittää kulutuksen mittaamiseen.
Kuvan tekstikuvaus
Valokuva pienestä mustasta laitteesta valkoisella taustalla. Yläosan vasemmassa reunassa on yksi pystyssä oleva antenni ja etupuolella aukkoja. Luettavaa tekstiä tai merkintöjä ei ole.
Kuvan tekstikuvaus
Valokuva pienestä mustasta laitteesta valkoisella taustalla. Yläosan vasemmassa reunassa on kaksi pystyssä olevaa antennia ja etupuolella aukkoja. Luettavaa tekstiä tai merkintöjä ei ole.
Liitäntä älymittariin / sähkömittariin
Jokaisen pelkän kuluttajan on voitava mitata nykyinen energiankulutuksensa omasta älymittarista tai sähkömittarista. Tätä varten P1 Ultra liitetään suoraan mittariin. Mittarimallista riippuen liitäntä tehdään seuraavasti:
- P1-portti — mittarin suora digitaalinen liitäntä
- Infrapunaliitäntä (IR) — optinen luku, kun P1-porttia ei ole
P1 Ultra lukee mittarin nykyiset mittaustiedot ja välittää ne Reduxi-järjestelmälle / Reduxi Cloudille reaaliaikaista laskentaa ja ohjausta varten.
Yleiskatsauksen kaikista tuetuista mittarimalleista löydät linkitetystä artikkelista:
📖 Compatible meters & smart meters
P1 Ultran virransyöttö
Asennustilanteesta riippuen käytettävissä on seuraavat vaihtoehdot:
- Verkkolaite pistorasiaan — yleisin vaihtoehto. Pistorasia on suunniteltava mittarikaapin lähelle.
- RS485:n kautta — paikallisessa yhteydessä P1 Ultran voi virransyöttää suoraan RS485-yhteyden kautta.
- USB-C-adapterilla 2-napaiseen liittimeen (+/-) — liitettäväksi olemassa olevaan DC-virtalähteeseen.
Tarkista ennen asennusta seuraavat asiat:
- Mikä sähkömittari on asennettu?
- Onko mittari yhteensopiva Reduxin kanssa? (Jos ei: maksuton liittäminen Reduxi-järjestelmään tarkistuksen jälkeen. Mittarin vaihto on tarpeen yksittäistapauksissa.)
- Käytetäänkö P1-porttia vai infrapunaliitäntää?
- Mikä kolmesta virransyöttövaihtoehdosta on käytännöllisin paikan päällä?

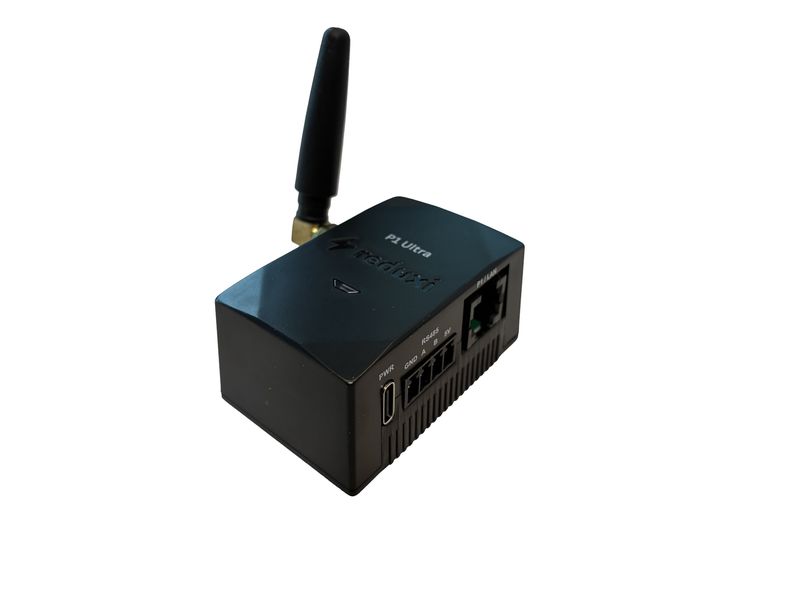

Kuvan tekstikuvaus
Valokuva P1 Ultrasta valkoisella taustalla: pieni musta suorakulmainen laite, jonka vasemmassa yläkulmassa on musta sauva-antenni kultaisella liittimellä. Yläpinnassa on teksti "P1 Ultra" ja reduxi-logo. Etupuolella vasemmalta oikealle: pieni portti, jossa lukee "PWR" (litteä liitin), 4-napainen ruuviliitinryhmä, jossa lukee "RS485" ja napojen merkinnät "GND", "A", "B", "5V", sekä RJ45-verkkoportti, jossa lukee "P1/LAN" ja jonka alla on vihreä LED.

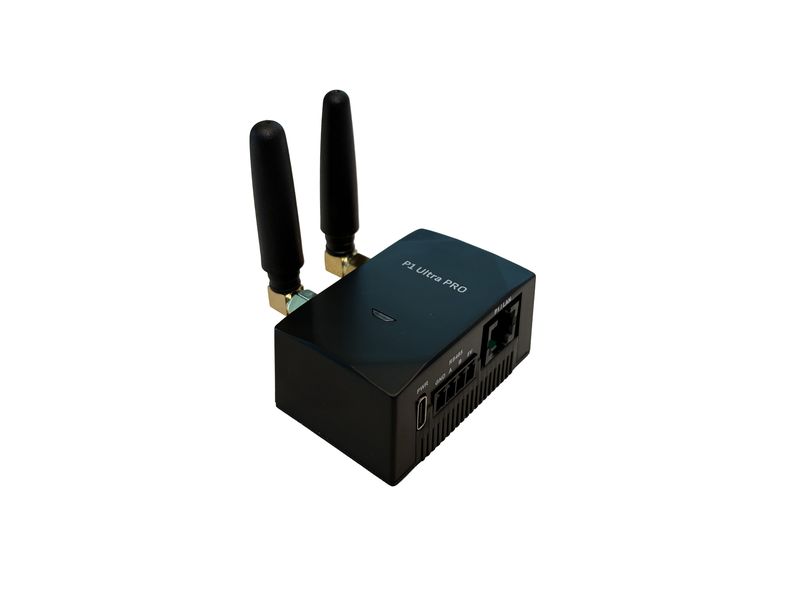

Kuvan tekstikuvaus
Valokuva P1 Ultra PRO:sta valkoisella taustalla: pieni musta suorakulmainen laite, jonka vasemmassa yläkulmassa on kaksi mustaa sauva-antennia kultaisilla liittimillä. Yläpinnassa on teksti "P1 Ultra PRO". Etupuolella vasemmalta oikealle: litteä liitinportti, jossa lukee "PWR", 4-napainen ruuviliitinryhmä, jossa lukee "RS485" ja napojen pienet merkinnät (GND, A, B), sekä RJ45-verkkoportti, jonka yläpuolella on pieni merkintä ja alapuolella vihreä LED.
Yksityiskohtaiset ohjeet liittämiseen ja LED-tilaan löydät linkitetystä artikkelista:
4 Sovelluksen ja pilven käyttöoikeus
Kaikki Reduxin käyttäjät voivat ladata Reduxi-sovelluksen älypuhelimelleen, luoda tilin ja seurata sen avulla omaa kulutustaan tai tuotantoaan. Sekä sovelluksessa että työpöytäversiossa EEG:stä tai yhteisestä tuotantolaitoksesta peräisin oleva sähkö erotetaan visuaalisesti suoraan yleisestä verkosta otetusta sähköstä.
| Käyttötaso | Who | Näkyvät tiedot |
|---|---|---|
| Aggregaattorin käyttöoikeus | EEG:n valtuutetut tahot / ylläpitäjät | Kaikki EEG:n osallistujat: kulutus ja tuotanto yhteensä sekä osallistujakohtaisesti |
| Osallistujan käyttöoikeus | Yksittäiset osallistujat (kotitaloudet, tuottajat) | Vain omat komponentit sekä asiaankuuluvat lisätiedot, kuten verkosta otto ja EEG:stä otto |
EEG:n valtuutetut tahot saavat siten Reduxi Cloudiin aggregaattorin käyttöoikeuden, jossa näkyvät kaikki osallistujat. Yksittäiset osallistujat näkevät vain omat komponenttinsa ja itselleen olennaiset lisätiedot.

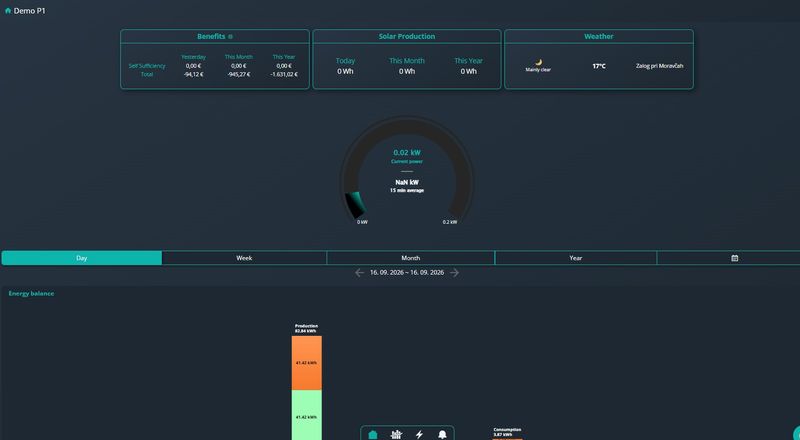

Kuvan tekstikuvaus
Kuvakaappaus Reduxi Cloud -verkkosovelluksesta tummalla teemalla, osallistujanäkymä. Sijainnin nimi "Demo P1" vasemmassa yläkulmassa (sivupalkkia ei näy). Yläkortit: "Benefits", jossa rivit Self Sufficiency ja Total sekä sarakkeet Yesterday, This Month, This Year (Self Sufficiency: 0,00 €, 0,00 €, 0,00 €; Total: -94,12 €, -945,27 €, -1.631,02 €); "Solar Production" (Today 0 Wh, This Month 0 Wh, This Year 0 Wh); "Weather" (17°C, Zalog pri Moravčah, Mainly clear). Alla puoliympyrämittari, jossa "0.02 kW Current power" ja "NaN kW 15 min average", asteikko 0 kW - 0.2 kW. Jaksopainikkeet: Day (valittuna), Week, Month, Year sekä kalenterikuvake. Päivämääräväli "16. 09. 2026 - 16. 09. 2026" nuolineen. Osio "Energy balance", jossa palkki "Production" (noin 82.84 kWh, jaettu kahteen noin 41.42 kWh:n osaan, oranssi ja vihreä) sekä toinen pieni palkki "Consumption" (noin 5.87 kWh, osittain leikkautunut). Alareunassa näkyy neljän kuvakkeen kuvakepalkki. Kuva on leikattu alareunasta.

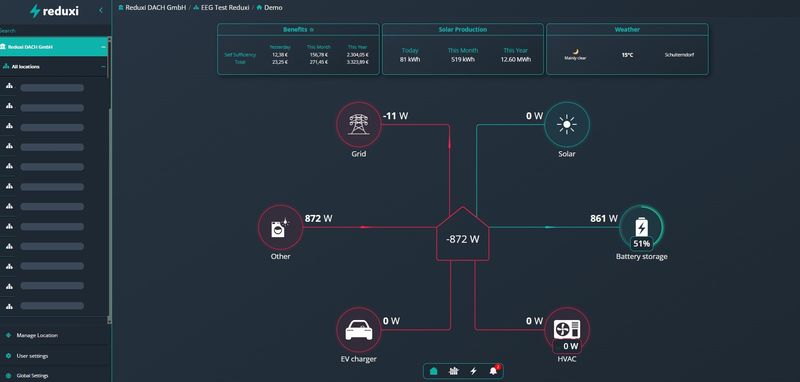

Kuvan tekstikuvaus
Kuvakaappaus Reduxi Cloud -verkkosovelluksesta tummalla teemalla, aggregaattorinäkymä. Polku ylhäällä: Reduxi DACH GmbH / EEG Test Reduxi / Demo. Vasen sivupalkki: hakukenttä, valittuna kohta "Reduxi DACH GmbH" (turkoosi), "All locations", noin 12 sijaintirivin luettelo nimineen ja alareunassa "Manage Location", "User settings", "Global Settings". Yläreunan yhteenvetokortit: "Benefits" (Self-Sufficiency ja Total, sarakkeet Yesterday, This Month, This Year; arvot 12,38 €, 156,78 €, 2.304,05 € sekä 23,25 €, 271,45 €, 3.323,89 €), "Solar Production" (Today 81 kWh, This Month 519 kWh, This Year 12.60 MWh), "Weather" (15°C, Schutterndorf, partly clear). Energiavirtakaavio: Grid -11 W, Solar 0 W, Other 872 W, keskellä talokuvake -872 W, Battery storage 861 W ja 51 %, EV charger 0 W, HVAC 0 W (0 W sen alla). Alareunan kuvakepalkissa neljä kuvaketta, joista viimeisessä on punainen ilmoituspiste.
5 Järjestelmän käyttöönoton yleiskuva
| Rooli | Tarvittava laitteisto | Huomautus |
|---|---|---|
| Tuottaja (PV, varasto, PV + varasto, muut ohjattavat tuottajat) | 1× Reduxi Controller laitosta kohti | DIN-kisko mittarikaapissa tai erillisversio |
| Useita tuottajia samassa yhteisössä | 1× Reduxi Controller tuottajaa kohti | skaalautuu tarpeen mukaan |
| Pelkkä kuluttaja (ei omaa tuotantoa) | 1× P1 Ultra Plus (tai Pro, jos Wi‑Fi-verkkoa ei ole) | Controlleria ei tarvita |
| Jokainen olennainen mittauspiste | 1× P1 Ultra Plus/Pro älymittarilla | reaaliaikaisen tiedonkeruun perusta |
Kaikkien osallistujien nykyiset mittaustiedot muodostavat yhdessä perustan yhteisesti tuotetun energian reaaliaikaiselle ohjaukselle. Tästä eteenpäin käyttöönotto eroaa kokoonpanon mukaan. Katso kohta 6 (EEG) tai kohta 7 (GEA).
6 EEG:n käyttöönotto (P1 Ultran yhteys MQTT:llä)
Arkkitehtuuri
Uusiutuvan energian yhteisössä (EEG) osallistujat sijaitsevat usein usean mittauspisteen tai kohteen alueella. Jotta kaikki mittaukset saadaan koottua keskitetysti, jokainen P1 Ultra kommunikoi MQTT:llä sekä Reduxi Cloudin että yhteisön pää-Controllerin kanssa. Pää-Controller hoitaa reaaliaikaisen ohjauksen kaikille osallistujille, ja pilvi tarjoaa tietojen tallennuksen, osoituksen sekä sovellus- ja verkkokäytön.

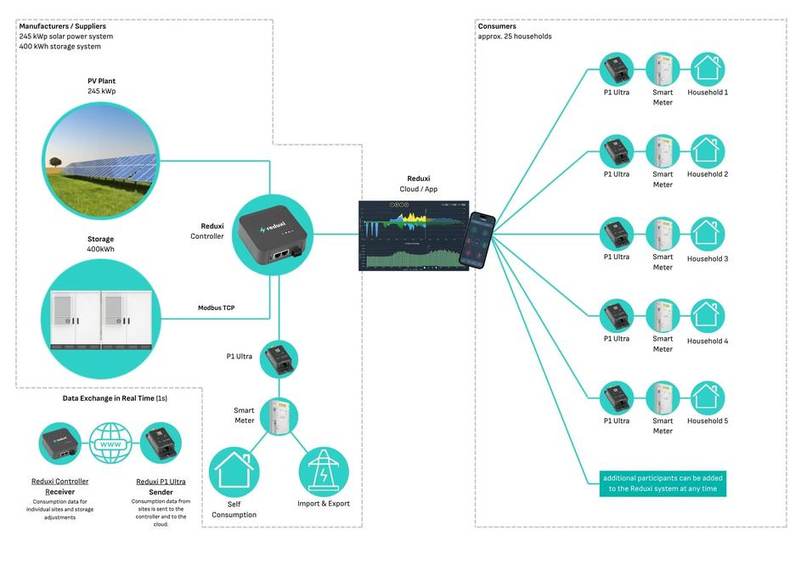

Kuvan tekstikuvaus
Kaavio esimerkkinä EEG-asennuksesta: pääkohde, jossa PV-järjestelmä ja varasto syöttävät noin 25 kotitaloutta. Vasemmalla katkoviivalaatikko "Manufacturers / Suppliers" ja teksti "245 kWp solar power system, 400 kWh storage system". Sen sisällä "PV Plant 245 kWp" (aurinkokentän valokuva) ja "Storage 400kWh" (varastokaappien valokuva), molemmat yhdistetty viivoilla laatikkoon "Reduxi Controller" (musta laatikko, jossa on kaksi verkkoporttia). Varastoyhteyden viivassa lukee "Modbus TCP". Controllerin alla: "P1 Ultra" yhdistettynä kohtaan "Smart Meter", joka haarautuu kohtiin "Self Consumption" (talokuvake) ja "Import & Export" (sähkötolpan kuvake). Controller yhdistyy kohtaan "Reduxi Cloud / App" (kojelaudan kuvakaappaus ja puhelin). Oikealla katkoviivalaatikko "Consumers, approx. 25 households": viisi riviä, joissa kussakin "P1 Ultra", "Smart Meter", "Household 1" - "Household 5", yhdistettynä viivoilla pilveen/sovellukseen. Alareunassa turkoosi laatikko: "additional participants can be added to the Reduxi system at any time". Vasemmassa alareunassa katkoviivalaatikko "Data Exchange in Real Time (1s)": Reduxi Controller -kuvake ja P1 Ultra -kuvake yhdistettynä maapallon (www) kautta. Tekstit: "Reduxi Controller Receiver: Consumption data for individual sites and storage adjustments" ja "Reduxi P1 Ultra Sender: Consumption data from sites is sent to the controller and to the cloud".
Edellytykset
- Internetyhteys jokaisessa mittauspisteessä (Wi‑Fi tai SIM-yhteys P1 Ultra Pron kautta)
- Reduxi Controller on jo määritetty yhteisön pää-Controlleriksi
- P1 Ultra -laitteet on jo liitetty kyseiseen älymittariin (katso kohta 3)
- Pääsy tämän EEG:n MQTT-tunnuksiin Reduxi Cloudista. Käyttäjätunnuksen ja salasanan voi pyytää Reduxi Supportilta, mieluiten ennen asennuksen alkua
MQTT-tunnusten ja pää-Controllerin valmistelu
MQTT-yhteyden tunnukset syötetään suoraan pää-Controllerin verkkokäyttöliittymässä (Reduxi Configurator). Seuraa vasemmassa valikossa tätä polkua:

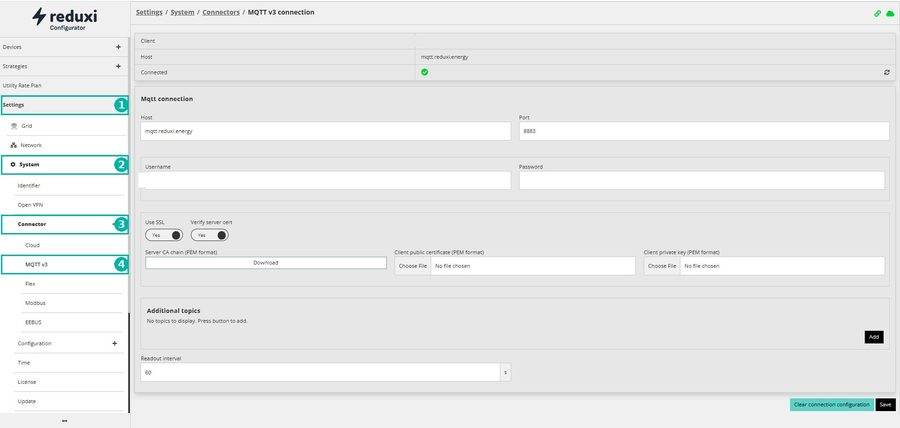

Settings.System.Connector.MQTT v3. Tunnukset syötetään tässä.Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin sivusta "Settings / System / Connectors / MQTT v3 connection", jonka oikeassa yläkulmassa on vihreä linkkikuvake ja vihreä pilvikuvake. Vasen valikko: Devices (+), Strategies (+), Utility Rate Plan, Settings (merkki 1), Grid, Network, System (merkki 2), Identifier, Open VPN, Connector (merkki 3), Cloud, MQTT v3 (merkki 4, valittuna), Flex, Modbus, EEBUS, Configuration (+), Time, License, Update. Tilataulukko: Client: (tyhjä); Host: mqtt.reduxi.energy; Connected: vihreä valintamerkki ja päivityskuvake. Osio "Mqtt connection": Host: mqtt.reduxi.energy; Port: 8883; Username: tyhjä; Password: tyhjä; Use SSL: kytkin päällä (Yes); Verify server cert: kytkin päällä (Yes); Server CA chain (PEM format): painike Download; Client public certificate (PEM format): Choose File, No file chosen; Client private key (PEM format): Choose File, No file chosen. Osio "Additional topics": teksti "No topics to display. Press button to add." ja painike Add. Readout interval: 60 s. Alapainikkeet: turkoosi "Clear connection configuration" ja musta Save.
Täytä kohdassa MQTT v3 connection seuraavat kentät:
-
Host ja Port — Reduxin MQTT-brokerin osoite (
mqtt.reduxi.energy, portti8883) - Username ja Password — Reduxin tälle EEG:lle antamat tunnukset
-
Use SSL ja Verify server cert — aseta molemmat arvoon
Yes - Readout interval — EEG-yhteisöille (REC) suositellaan 1 sekuntia (kentän oletusarvo: 60 sekuntia)
Server CA chain, PEM-muoto). Connector-osion Download-painike on kuvakaappauksessa tarkoituksella harmaana: sillä voi ladata uudelleen vain jo ladatun sertifikaatin. Ensimmäinen lataus ei onnistu tällä tavalla. Sertifikaatti on siksi ensin ladattava kerran pää-Controlleriin, ennen kuin sen voi noutaa uudelleen tällä painikkeella.Voimassa oleva palvelinsertifikaatti kertalatausta varten on ladattavissa tästä:
Kun tunnukset on tallennettu, Connector-sivulla näkyy aktiivinen yhteys MQTT-brokeriin: Client ID, Host ja vihreä valintamerkki kohdan Connected vieressä. Sen näkyminen voi kestää tallennuksen jälkeen jopa noin 1 minuutin.
Kuvan tekstikuvaus
Rajattu kuvakaappaus Reduxi Configuratorista, jossa näkyy pieni taulukko ja otsikkorivi "Client". Rivi "Host": mqtt.reduxi.energy. Rivi "Connected": vihreä ympyrä, jossa on valkoinen valintamerkki, ja päivityskuvake rivin oikeassa reunassa. Tämä osoittaa MQTT-yhteyden olevan aktiivinen.
P1 Ultran määrittäminen MQTT:lle
Pää-Controllerin lisäksi jokainen P1 Ultra on määritettävä MQTT:lle myös sen omassa verkkokäyttöliittymässä. Avaa tätä varten valikosta Services-välilehti (kuvan kohta 1).

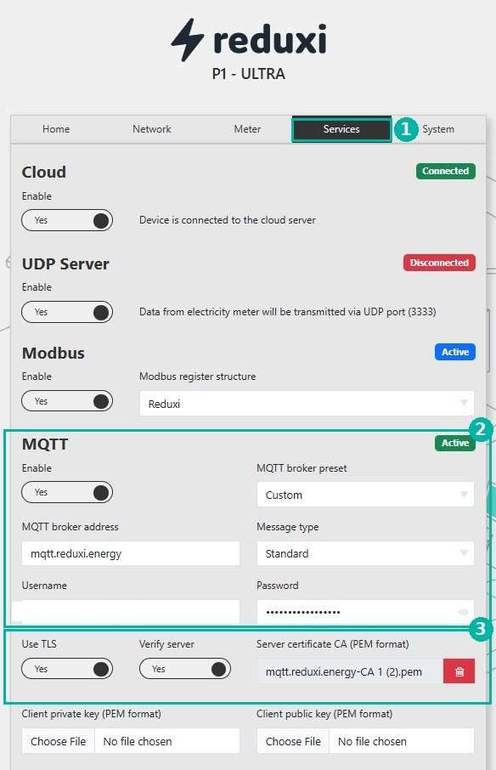

Kuvan tekstikuvaus
Kuvakaappaus P1 Ultran paikallisesta verkkokäyttöliittymästä (otsikko: reduxi-logo ja "P1 - ULTRA"). Ylävälilehdet: Home, Network, Meter, Services (valittuna, turkoosi laatikko, merkki 1), System. Osiot järjestyksessä. Cloud: vihreä merkki "Connected"; Enable: kytkin Yes; teksti "Device is connected to the cloud server". UDP Server: punainen merkki "Disconnected"; Enable: kytkin Yes; teksti "Data from electricity meter will be transmitted via UDP port (3333)". Modbus: sininen merkki "Active"; Enable: kytkin Yes; Modbus register structure: Reduxi (avattava luettelo). MQTT (turkoosi laatikko, merkki 2): vihreä merkki "Active"; Enable: kytkin Yes; MQTT broker preset: Custom (avattava luettelo); MQTT broker address: mqtt.reduxi.energy; Message type: Standard (avattava luettelo); Username: tyhjä; Password: piilotettu pisteillä (silmäkuvake). Toinen turkoosi laatikko (merkki 3): Use TLS: kytkin Yes; Verify server: kytkin Yes; Server certificate CA (PEM format): tiedostonimi "mqtt.reduxi.energy-CA 1 (2).pem" ja punainen poistopainike (roskakori). Laatikon alla: Client private key (PEM format): Choose File, No file chosen; Client public key (PEM format): Choose File, No file chosen.
Syötä MQTT-osioon (kuvan kohta 2) samat tunnukset kuin pää-Controllerissa:
-
MQTT broker address —
mqtt.reduxi.energy - Username ja Password — Reduxin tälle EEG:lle antamat tunnukset
-
Use TLS ja Verify server — aseta molemmat arvoon
Yes(kuvan kohta 3) - Server certificate CA (PEM format) — asenna (lataa) palvelinsertifikaatti
Tämä on sama palvelinsertifikaatti, jota käytetään pää-Controllerissa. Lataa se tarvittaessa uudelleen tästä:
Kirjoita seuraavaksi ylös P1 Ultran Unit ID System-välilehdeltä (kuvan kohta 1). Sitä tarvitaan seuraavassa vaiheessa, kun laite lisätään pää-Controlleriin.

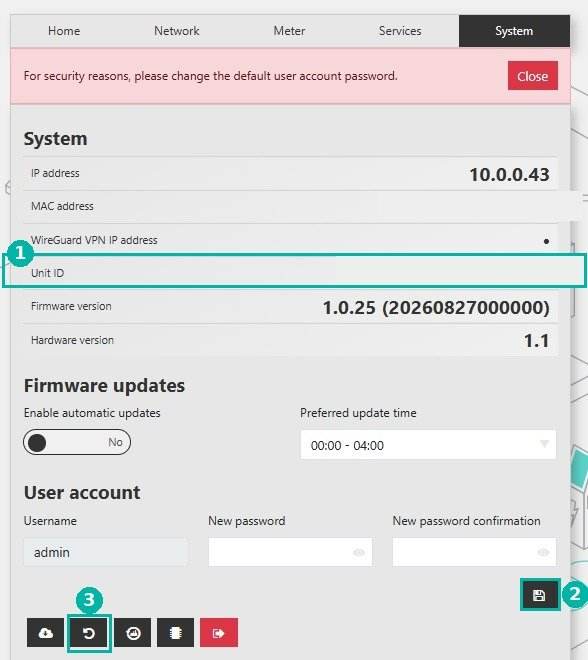

Kuvan tekstikuvaus
Kuvakaappaus P1 Ultran paikallisesta verkkokäyttöliittymästä, välilehti "System" valittuna. Ylävälilehdet: Home, Network, Meter, Services, System. Vaaleanpunainen palkki, jossa lukee "For security reasons, please change the default user account password." ja punainen painike "Close". Osio "System": IP address: 10.0.0.43; MAC address: (tyhjä, peitetty); WireGuard VPN IP address: pelkkä piste; Unit ID: (tyhjä, peitetty; rivi korostettu turkoosilla laatikolla ja merkillä 1); Firmware version: 1.0.25 (20260827000000); Hardware version: 1.1. Osio "Firmware updates": Enable automatic updates: kytkin No; Preferred update time: 00:00 - 04:00 (avattava luettelo). Osio "User account": Username: admin; New password: tyhjä kenttä ja silmäkuvake; New password confirmation: tyhjä kenttä ja silmäkuvake. Tallennuspainike (levyke) on korostettu merkillä 2. Alarivillä viisi kuvakepainiketta: pilveen lataus, palautus-/uudelleenlatausnuoli (korostettu merkillä 3), pyöreä kuvake, pinokuvake ja punainen uloskirjautumiskuvake.
Tee sitten seuraavasti:
- Tallenna asetukset Save-kuvakkeella (kuvan kohta 2)
- Käynnistä laite uudelleen Restart-kuvakkeella (kuvan kohta 3)
Uudelleenkäynnistyksen jälkeen yhteyden voi tarkistaa Services-välilehdeltä. Jos MQTT-yhteys on aktiivinen, MQTT-osiossa näkyy vihreä Active-merkki, ja tiedot lähetetään jatkuvasti MQTT-palvelimelle. Tässäkin sen näkyminen voi kestää uudelleenkäynnistyksen jälkeen jopa noin 1 minuutin:
Kuvan tekstikuvaus
Rajattu kuvakaappaus P1 Ultran verkkokäyttöliittymän Services-sivusta: harmaalla rivillä vasemmalla teksti "MQTT" ja oikealla vihreä merkki, jossa valkoinen teksti "Active".
Osallistujien määrittäminen pää-Controllerissa
Lopuksi jokainen P1 Ultra on lisättävä laitteeksi pää-Controllerissa. Valitse tätä varten vasemmasta valikosta Add device (kuvan kohta 1).

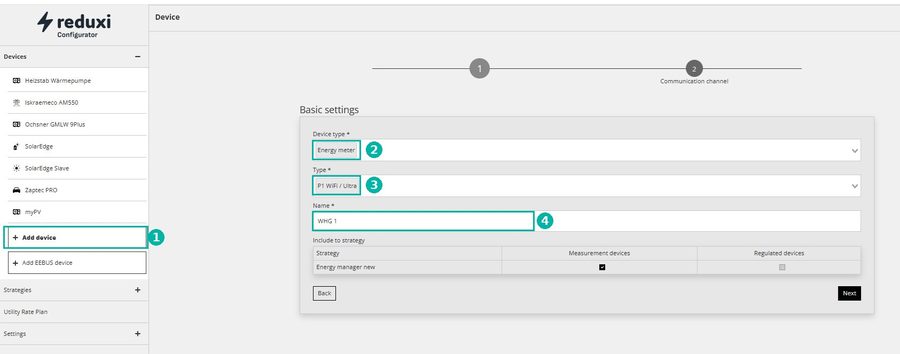

Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorista, sivu "Device", 2-vaiheisen ohjatun toiminnon vaihe 1 (vaihe 2 on nimeltään "Communication channel"), otsikko "Basic settings". Vasen valikko kohdassa "Devices": Heizstab Wärmepumpe, Iskraemeco AM550, Ochsner GMLW 9Plus, SolarEdge, SolarEdge Slave, Zaptec PRO, myPV, sitten painike "+ Add device" (korostettu turkoosilla laatikolla ja merkillä 1) ja "+ Add EEBUS device". Niiden alla: "Strategies", "Utility Rate Plan", "Settings". Lomakekentät: Device type *: Energy meter (merkki 2); Type *: P1 WiFi / Ultra (merkki 3); Name *: WHG 1 (merkki 4). Taulukko "Include to strategy", sarakkeet Strategy, Measurement devices, Regulated devices: rivi "Energy manager new", jossa Measurement devices on valittu ja Regulated devices ei ole valittu. Painikkeet: Back, Next.
Syötä vaiheessa Basic settings seuraavat:
-
Device type —
Energy meter(kuvan kohta 2) -
Type —
P1 WiFi / Ultra(kuvan kohta 3) - Name — mittarin/osallistujan nimi (esim. yksikön numero tai osallistujan nimi) (kuvan kohta 4)
Jatka sitten toiseen vaiheeseen valinnalla Next:

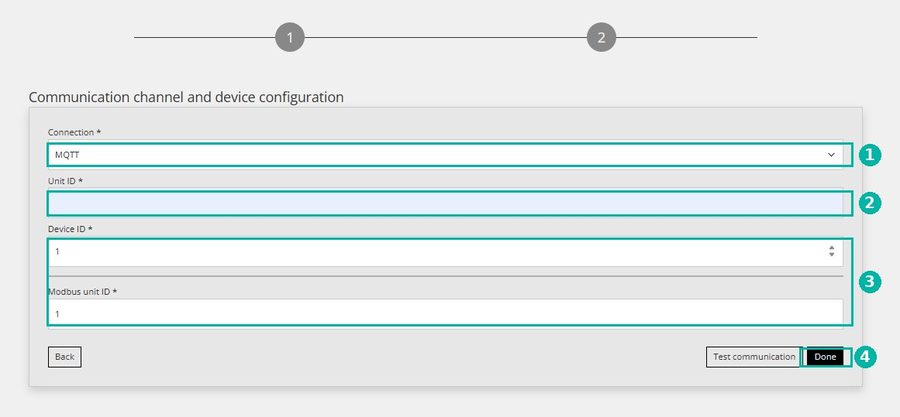

Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin laitteen lisäyksen ohjatusta toiminnosta, vaihe 2/2 (kaksi numeroitua ympyrää ylhäällä), otsikko "Communication channel and device configuration". Kentät: Connection *: MQTT (avattava luettelo, turkoosi laatikko, merkki 1); Unit ID *: tyhjä, vaaleansininen kenttä (merkki 2); Device ID *: 1 ja säätönuolet (merkki 3); Modbus unit ID *: 1 (merkki 3, yksi laatikko molempien kenttien ympärillä). Painikkeet: Back (vasemmalla), Test communication ja musta painike Done (merkki 4).
-
Connection — valitse
MQTT(kuvan kohta 1) - Unit ID — syötä P1 Ultrasta aiemmin ylös kirjoittamasi Unit ID (kuvan kohta 2)
-
Device ID ja Modbus unit ID — jätä oletusarvoon
1(kuvan kohta 3)
Lopeta valinnalla Done (kuvan kohta 4). Osallistuja on nyt luotu ja osoitettu pää-Controllerissa.
Reaaliaikainen ohjaus ja prioriteetit
Siirry pää-Controllerissa kohtaan Strategy → Energy manager → Included items-välilehti. Siellä määritetään, mitä laitteita mitataan ja mitä ohjataan aktiivisesti.

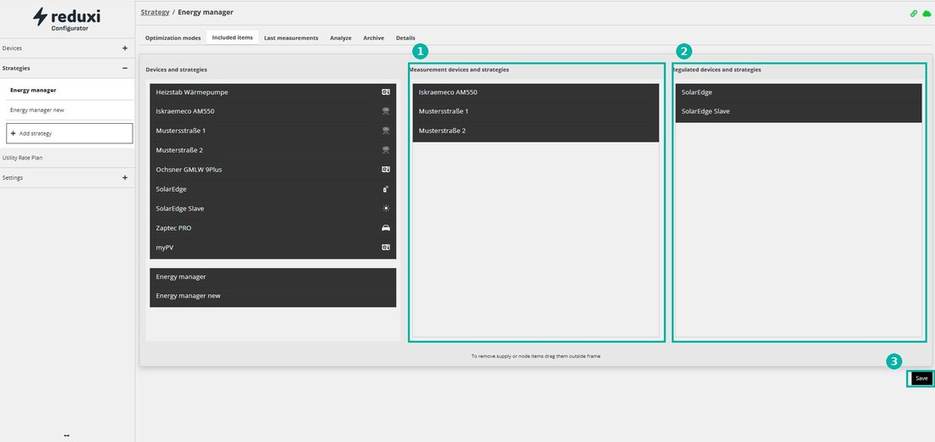

Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorista, sivu "Strategy / Energy manager", välilehti "Included items" valittuna (muut välilehdet: Optimization modes, Last measurements, Analyze, Archive, Details). Vasen valikko: Devices (+), Strategies (-), jossa kohdat "Energy manager" (valittuna) ja "Energy manager new", painike "+ Add strategy", Utility Rate Plan, Settings (+). Kolme saraketta. Vasen sarake "Devices and strategies": Heizstab Wärmepumpe, Iskraemeco AM550, Musterstraße 1, Musterstraße 2, Ochsner GMLW 9Plus, SolarEdge, SolarEdge Slave, Zaptec PRO, myPV; niiden alla toinen ryhmä: Energy manager, Energy manager new. Keskimmäinen sarake "Measurement devices and strategies" (turkoosi laatikko, merkki 1): Iskraemeco AM550, Musterstraße 1, Musterstraße 2. Oikea sarake "Regulated devices and strategies" (turkoosi laatikko, merkki 2): SolarEdge, SolarEdge Slave. Alareunassa ohjeteksti: "To remove supply or node items drag them outside frame". Musta painike "Save" oikeassa alakulmassa (turkoosi laatikko, merkki 3).
- Kaikki pelkät mittarit/mittauslaitteet (esim. kuluttajan P1 Ultra) on lueteltava kohdassa Measurement devices and strategies (kuvan kohta 1).
- Kaikki laitteet, joita halutaan ohjata aktiivisesti (esim. invertteri, latauspiste, lämmitysvastus), on lueteltava kohdassa Regulated devices and strategies (kuvan kohta 2).
- Osoitus tehdään vetämällä ja pudottamalla vasemman puolen luettelosta
Devices and strategieshaluttuun sarakkeeseen. - Muutokset on aina tallennettava Save-painikkeella (kuvan kohta 3).
Lisäksi Optimization modes-välilehdellä (kuvan kohta 1, kunkin strategian sisällä) asetetaan vienti- ja tuontiraja sekä ohjausstrategia:

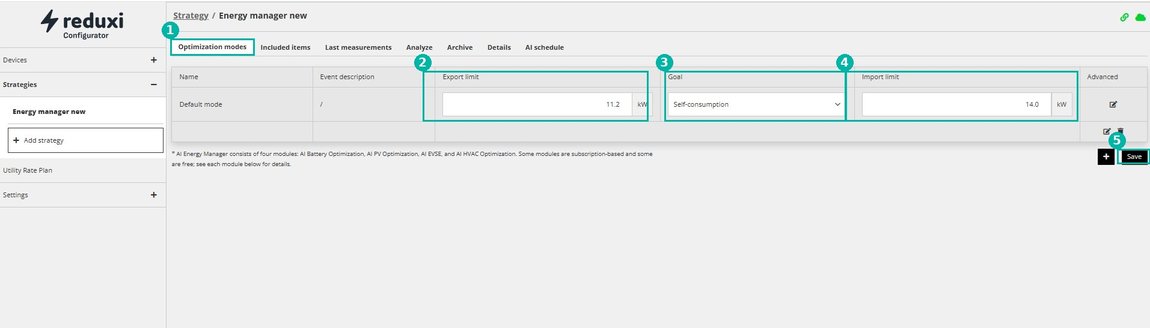

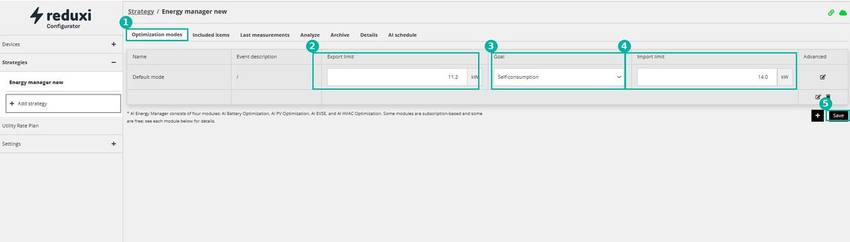

Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorista, sivu "Strategy / Energy manager new", välilehti "Optimization modes" valittuna (merkki 1; muut välilehdet: Included items, Last measurements, Analyze, Archive, Details, AI schedule). Vasen valikko: Devices (+), Strategies (-), jossa "Energy manager new" valittuna, "+ Add strategy", Utility Rate Plan, Settings (+). Taulukko, sarakkeet Name, Event description, Export limit, Goal, Import limit, Advanced. Rivi: Name: Default mode; Event description: /; Export limit: 11.2 kW (merkki 2); Goal: Self-consumption (avattava luettelo, merkki 3); Import limit: 14.0 kW (merkki 4); Advanced: muokkauskuvake. Toinen rivi alla on tyhjä, siinä on muokkaus- ja poistokuvakkeet. Alaviite: "* AI Energy Manager consists of four modules: AI Battery Optimization, AI PV Optimization, AI EVSE, and AI HVAC Optimization. Some modules are subscription-based and some are free; see each module below for details." Painikkeet: musta "+" ja musta "Save" (turkoosi laatikko, merkki 5). Oikeassa yläkulmassa vihreä linkkikuvake ja vihreä pilvikuvake.
- Export limit ja Import limit — laitoksen suurin verkkoon syötettävä tai verkosta otettava teho kilowatteina (kuvan kohdat 2 ja 4).
-
Goal — ohjaustavoite, EEG-yhteisöillä yleensä
Self-consumption(kuvan kohta 3): kaikkien osallistujien sähkönkulutus katetaan yhdessä tuotantolaitoksilla. - Tässäkin: vahvista syötteet Save-painikkeella (kuvan kohta 5).
Toimintatesti ja käyttöönotto
EEG:n toimintatesti koostuu pääosin aiemmin määritettyjen arvojen uskottavuustarkistuksesta:
- Kaikissa P1 Ultra -laitteissa näkyy aktiivinen MQTT-yhteys kohdassa
Services(Active), ja pää-Controllerissa yhteys on merkitty tilaanConnectedkohdassaConnector(katso kohta 6.2/6.3). - Jos
ActivetaiConnectedei näy, tarkista MQTT-tunnukset, TLS-asetukset ja palvelinsertifikaatti uudelleen sekä P1 Ultrassa että pää-Controllerissa. Varmista myös, että asetukset vahvistettiin kummassakin Save-painikkeella. - Jokainen osallistuja on osoitettu oikein joko mittauslaitteeksi tai ohjattavaksi laitteeksi (katso yllä).
- Vienti-/tuontiraja ja ohjaustavoite (
Self-consumption) vastaavat laitoksen todellisia olosuhteita. - Osallistujilta tulevat mittaukset näyttävät uskottavilta. Ilmeisen virheellisiä tai puuttuvia arvoja ei ole.
Kun kaikki kohdat täyttyvät, EEG on otettu käyttöön ja valmis toimintaan.
7 GEA:n käyttöönotto (P1 Ultran yhteys paikallisesti Wi‑Fi- tai RTU-yhteydellä)
Arkkitehtuuri
Yhteisessä tuotantolaitoksessa (GEA) kaikki mittauspisteet sijaitsevat yleensä samassa kohteessa tai samassa rakennuksessa. Myös jokainen mittauspiste varustetaan P1 Ultralla, mutta laitteet kommunikoivat paikallisesti ja suoraan Reduxi Controllerin kanssa ilman EEG:ssä käytettävää kiertotietä MQTT:n ja pilven kautta. Paikalliseen yhteyteen on kaksi vaihtoehtoa: Wi‑Fi tai langallinen RTU-yhteys (Modbus RTU / RS485).

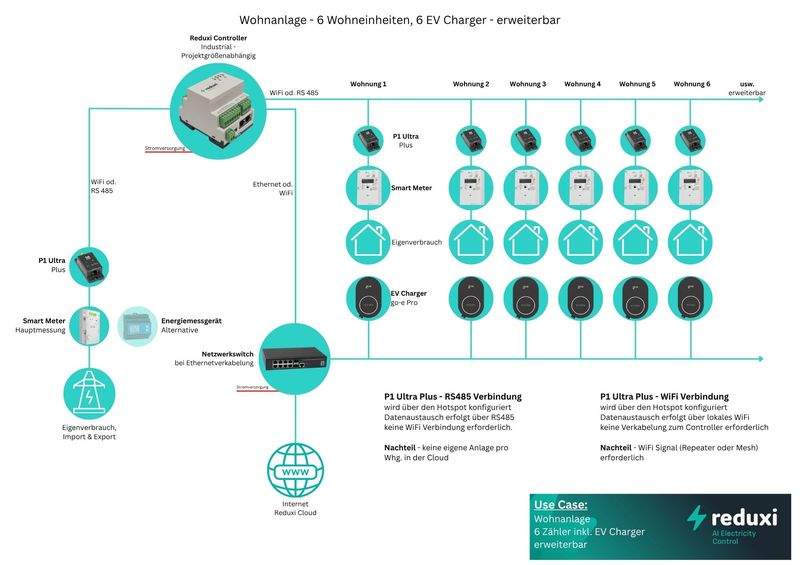

Kuvan tekstikuvaus
Kaavio esimerkkiasennuksesta kerrostalolle, jossa on 6 asuntoa ja 6 sähköauton latauspistettä ja jota voi laajentaa. Saksankielinen otsikko: "Wohnanlage - 6 Wohneinheiten, 6 EV Charger - erweiterbar" [asuinkompleksi, 6 asuinyksikköä, 6 sähköauton latauspistettä, laajennettavissa]. Vasemmassa yläkulmassa Reduxi Controller, jonka nimiö on "Industrial - Projektgrößenabhängig" [Industrial, hankkeen koosta riippuen], sekä punainen alleviivattu huomautus "Stromversorgung" [virransyöttö]. Controllerista lähtevä yläviiva, jonka nimiö on "WiFi od. RS 485", kulkee oikealle sarakkeiden "Wohnung 1" - "Wohnung 6" ja "usw. erweiterbar" [jne., laajennettavissa] yli. Jokaisessa asuntosarakkeessa on ylhäältä alas: P1 Ultra Plus (pieni musta laite), Smart Meter, Eigenverbrauch [omakulutus] -talokuvake, EV Charger (sarakkeessa 1 nimenä go-e Pro). Alaviiva kulkee kaikkien sarakkeiden alta verkkokytkimeen (Netzwerkswitch) "bei Ethernetverkabelung" [Ethernet-johdotuksen yhteydessä], jossa on myös punainen "Stromversorgung"-huomautus. Controllerin vasen haara, jonka nimiö on "WiFi od. RS 485": P1 Ultra Plus, Smart Meter "Hauptmessung" [pääasiallinen mittaus] ja vaihtoehtona "Energiemessgerät" [energiamittari], yhdistettynä sähkötolpan kuvakkeeseen, jonka nimiö on "Eigenverbrauch, Import & Export". Controller yhdistyy kytkimeen yhteydellä "Ethernet od. WiFi" ja kytkin maapallokuvakkeeseen "Internet, Reduxi Cloud". Tekstilohko "P1 Ultra Plus - RS485 Verbindung": määritys hotspotin kautta; tiedonsiirto RS485:llä; Wi‑Fi-yhteyttä ei tarvita. "Nachteil" [haitta]: pilvessä ei ole omaa järjestelmää asuntoa kohti. Tekstilohko "P1 Ultra Plus - WiFi Verbindung": määritys hotspotin kautta; tiedonsiirto paikallisella Wi‑Fi-verkolla; kaapelointia Controllerille ei tarvita. "Nachteil": tarvitaan Wi‑Fi-signaali (toistin tai mesh). Oikeassa alakulmassa banneri: "Use Case: Wohnanlage 6 Zähler inkl. EV Charger erweiterbar" reduxi-logolla ja iskulauseella "AI Electricity Control".
Edellytykset
- Reduxi Controller on jo asennettu ja toiminnassa paikan päällä (katso kohta 2)
- P1 Ultra -laitteet on jo liitetty kyseisiin älymittareihin (katso kohta 3)
- Wi‑Fi-yhteydelle: yhteinen paikallinen Wi‑Fi-verkko Controllerille ja kaikille P1 Ultra -laitteille
- RTU:lle: RS485-johdotus P1 Ultra -laitteiden ja Controllerin välillä on tehty tai suunniteltu
Yhteystyypin valinta: Wi‑Fi tai RTU
P1 Ultran yhdistäminen paikallisesti
Wi‑Fi-yhteyttä varten tarvitaan kyseisen P1 Ultran IP-osoite (kuvan kohta 1). Sen löytää suoraan laitteelta System-välilehdeltä:

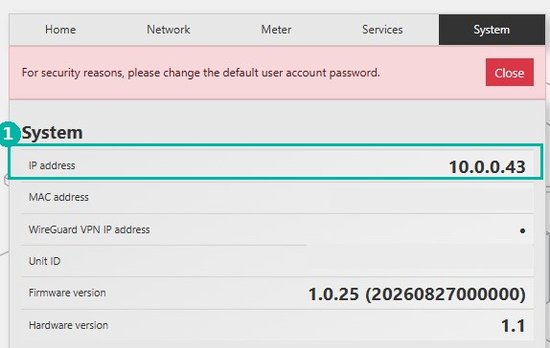

Kuvan tekstikuvaus
Kuvakaappaus P1 Ultran paikallisesta verkkokäyttöliittymästä, välilehti "System" valittuna. Ylävälilehdet: Home, Network, Meter, Services, System. Vaaleanpunainen palkki, jossa lukee "For security reasons, please change the default user account password." ja punainen painike "Close". Otsikko "System". Rivit: IP address: 10.0.0.43 (korostettu turkoosilla laatikolla ja merkillä 1); MAC address: (tyhjä, peitetty); WireGuard VPN IP address: pelkkä piste; Unit ID: (tyhjä, peitetty); Firmware version: 1.0.25 (20260827000000); Hardware version: 1.1.
Tämä IP-osoite syötetään, kun laite lisätään Controlleriin kohdassa Connection: TCP/IP (katso kohta 7.4).
RS485-johdotuksen jälkeen (katso kohta 1) RTU otetaan käyttöön suoraan P1 Ultrassa: avaa Services-välilehden Modbus-osio.

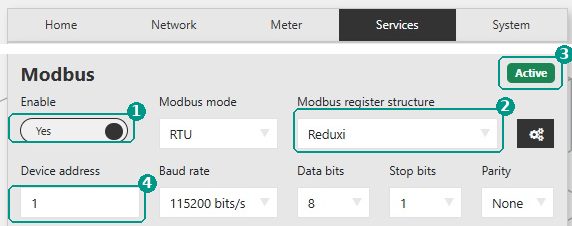

Kuvan tekstikuvaus
Kuvakaappaus P1 Ultran paikallisesta verkkokäyttöliittymästä, välilehti "Services" valittuna (välilehdet: Home, Network, Meter, Services, System), osio "Modbus" vihreällä merkillä "Active" (turkoosi laatikko, merkki 3). Kentät: Enable: kytkin Yes (merkki 1); Modbus mode: RTU (avattava luettelo); Modbus register structure: Reduxi (avattava luettelo, merkki 2), jonka vieressä musta asetuspainike (rattaan kuvake); Device address: 1 (merkki 4); Baud rate: 115200 bits/s (avattava luettelo); Data bits: 8 (avattava luettelo); Stop bits: 1 (avattava luettelo); Parity: None (avattava luettelo).
-
Enable — aseta arvoon
Yes(kuvan kohta 1) -
Modbus register structure — aseta arvoon
Reduxi(kuvan kohta 2) - Tila oikeassa yläkulmassa vaihtuu arvoon
Active(kuvan kohta 3) -
Device address — syötä tähän P1 Ultran unit ID (esim.
1) (kuvan kohta 4). Tarvitset sitä myöhemmin, kun lisäät laitteen Controlleriin
Device address tallennetun unit ID:n on vastattava Controllerissa syötettyä Modbus unit ID -arvoa (katso kohta 7.4). Molemmissa päissä on käytettävä samaa unit ID:tä. Baudinopeuden, databittien, stop-bittien ja pariteetin voi jättää oletusarvoihin.Mittauspisteiden määrittäminen Controllerissa
Jokainen mittauspiste luodaan Reduxi Controlleriin vasemman valikon valinnalla Add device (kuvan kohta 1).

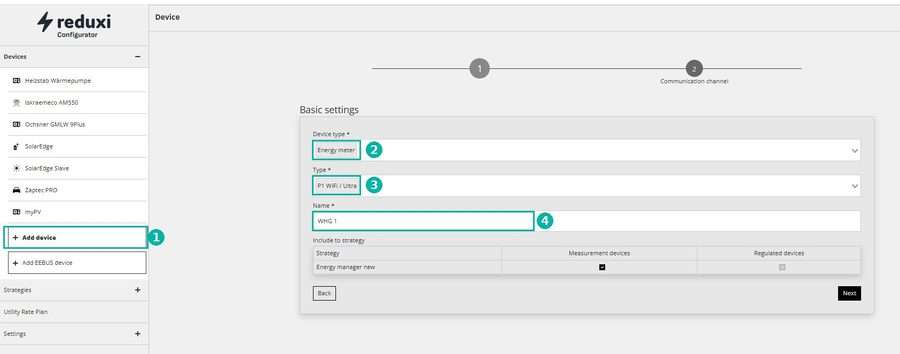

Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorista, sivu "Device", 2-vaiheisen ohjatun toiminnon vaihe 1 (vaihe 2 on nimeltään "Communication channel"), otsikko "Basic settings". Vasen valikko kohdassa "Devices": Heizstab Wärmepumpe, Iskraemeco AM550, Ochsner GMLW 9Plus, SolarEdge, SolarEdge Slave, Zaptec PRO, myPV, sitten painike "+ Add device" (korostettu turkoosilla laatikolla ja merkillä 1) ja "+ Add EEBUS device". Niiden alla: "Strategies", "Utility Rate Plan", "Settings". Lomakekentät: Device type *: Energy meter (merkki 2); Type *: P1 WiFi / Ultra (merkki 3); Name *: WHG 1 (merkki 4). Taulukko "Include to strategy", sarakkeet Strategy, Measurement devices, Regulated devices: rivi "Energy manager new", jossa Measurement devices on valittu ja Regulated devices ei ole valittu. Painikkeet: Back, Next.
Anna vaiheessa Basic settings seuraavat tiedot:
-
Device type —
Energy meter(kuvan kohta 2) -
Type —
P1 WiFi / Ultra(kuvan kohta 3) - Name — mittauspisteen nimi (esim. yksikön numero tai osallistujan nimi) (kuvan kohta 4)
Jatka sitten toiseen vaiheeseen valinnalla Next. Valitse siellä valitun yhteystyypin mukaan TCP/IP (Wi‑Fi) tai RTU:

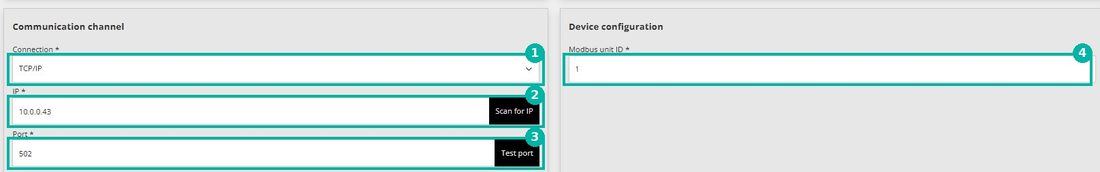

Kuvan tekstikuvaus
Rajattu kuvakaappaus Reduxi Configuratorin laitelomakkeesta, jossa on kaksi paneelia. Vasen paneeli "Communication channel": Connection *: TCP/IP (avattava luettelo, merkki 1); IP *: 10.0.0.43 ja musta painike "Scan for IP" (merkki 2); Port *: 502 ja musta painike "Test port" (merkki 3). Oikea paneeli "Device configuration": Modbus unit ID *: 1 (merkki 4). Kentät on merkitty turkoosilla laatikoilla ja numeroiduilla merkeillä.
-
Connection — valitse
TCP/IP(kuvan kohta 1) -
IP — syötä P1 Ultrasta ylös kirjoittamasi IP-osoite (halutessasi etsi se automaattisesti toiminnolla
Scan for IP) (kuvan kohta 2) -
Port — oletusarvo
502, jonka voi tarkistaa toiminnollaTest port(kuvan kohta 3) -
Modbus unit ID — oletusarvo
1(kuvan kohta 4)

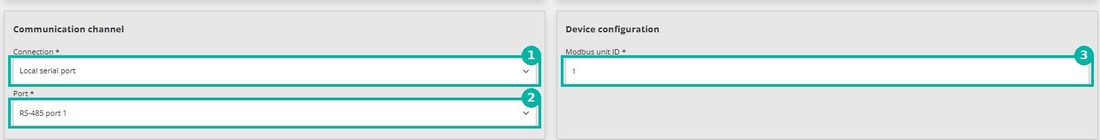

Kuvan tekstikuvaus
Rajattu kuvakaappaus Reduxi Configuratorin laitelomakkeesta, jossa on kaksi paneelia. Vasen paneeli "Communication channel": Connection *: Local serial port (avattava luettelo, merkki 1); Port *: RS-485 port 1 (avattava luettelo, merkki 2). Oikea paneeli "Device configuration": Modbus unit ID *: 1 (merkki 3). Kentät on merkitty turkoosilla laatikoilla ja numeroiduilla merkeillä.
-
Connection – valitse
Local serial port(kuvan kohta 1) -
Port – valitse käytettävä RS-485-portti (esim.
RS-485 port 1) (kuvan kohta 2) -
Modbus unit ID – sen on vastattava P1 Ultran tallennettua yksikkötunnusta kohdassa
Services → Modbus(ks. Kohta 7.3) (kuvan kohta 3)
Lopeta painikkeella Done – mittauspiste on nyt luotu ohjaimeen.
Reaaliaikainen ohjaus ja prioriteetit
Siirry Reduxi Controllerissa kohtaan Strategy → Energy manager → välilehti Included items. Siellä määritetään, mitkä mittauspisteet mitataan ja mitä laitteita ohjataan aktiivisesti.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorista, sivu "Strategy / Energy manager", välilehti "Included items" valittuna (muut välilehdet: Optimization modes, Last measurements, Analyze, Archive, Details). Vasen valikko: Devices (+), Strategies (-) ja kohdat "Energy manager" (valittuna) ja "Energy manager new", painike "+ Add strategy", Utility Rate Plan, Settings (+). Kolme saraketta. Vasen sarake "Devices and strategies": Heizstab Wärmepumpe, Iskraemeco AM550, Musterstraße 1, Musterstraße 2, Ochsner GMLW 9Plus, SolarEdge, SolarEdge Slave, Zaptec PRO, myPV; niiden alla: Energy manager, Energy manager new. Keskimmäinen sarake "Measurement devices and strategies" (turkoosi laatikko, merkki 1): Iskraemeco AM550, Musterstraße 1, Musterstraße 2. Oikea sarake "Regulated devices and strategies" (turkoosi laatikko, merkki 2): SolarEdge, SolarEdge Slave. Ohje alareunassa: "To remove supply or node items drag them outside frame". Musta painike "Save" oikeassa alakulmassa (turkoosi laatikko, merkki 3).
- Kaikki puhtaat mittauspisteet (esim. yksikön P1 Ultra ilman omaa tuotantoa) on listattava kohtaan Measurement devices and strategies (kuvan kohta 1).
- Kaikki laitteet, joita halutaan ohjata aktiivisesti (esim. invertteri, latauspiste, lämmitysvastus), on lueteltava kohdassa Regulated devices and strategies (kuvan kohta 2).
- Osoitus tehdään vetämällä ja pudottamalla vasemman puolen luettelosta
Devices and strategieshaluttuun sarakkeeseen. - Muutokset on aina tallennettava Save-painikkeella (kuvan kohta 3).
Lisäksi välilehdellä Optimization modes (kuvan kohta 1) asetetaan GEA:n syöttö- ja ottoraja sekä ohjausstrategia:
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorista, sivu "Strategy / Energy manager new", välilehti "Optimization modes" valittuna (merkki 1; muut välilehdet: Included items, Last measurements, Analyze, Archive, Details, AI schedule). Vasen valikko: Devices (+), Strategies (-), valittuna "Energy manager new", "+ Add strategy", Utility Rate Plan, Settings (+). Taulukko, jonka sarakkeet ovat Name, Event description, Export limit, Goal, Import limit ja Advanced. Rivi: Name: Default mode; Event description: /; Export limit: 11.2 kW (merkki 2); Goal: Self-consumption (avattava valikko, merkki 3); Import limit: 14.0 kW (merkki 4); Advanced: muokkauskuvake. Alaviite AI Energy Manager -moduuleista. Painikkeet: musta "+" ja musta "Save" (turkoosi laatikko, merkki 5). Oikeassa yläkulmassa vihreä linkkikuvake ja vihreä pilvikuvake.
- Export limit ja Import limit — laitoksen suurin verkkoon syötettävä tai verkosta otettava teho kilowatteina (kuvan kohdat 2 ja 4).
-
Goal – ohjaustavoite, GEA-kohteissa yleensä
Self-consumption(kuvan kohta 3): kaikkien osallistujien sähkönkulutus katetaan yhdessä tuotantolaitoksilla. - Tässäkin: vahvista syötteet Save-painikkeella (kuvan kohta 5).
Toimintatesti ja käyttöönotto
Lopuksi aiemmin määritetyt arvot tarkistetaan uskottavuuden osalta: mittauspisteet on liitetty oikein mittauslaitteisiin tai ohjattaviin laitteisiin, ja laitoksen syöttö- ja ottoraja sekä ohjaustavoite ovat järkeviä. Koska GEA:n P1 Ultra -laitteet kommunikoivat paikallisesti (Wi‑Fi/RTU) suoraan ohjaimen kanssa, jokaiselle mittauspisteelle on käytettävissä myös suora viestintätesti.

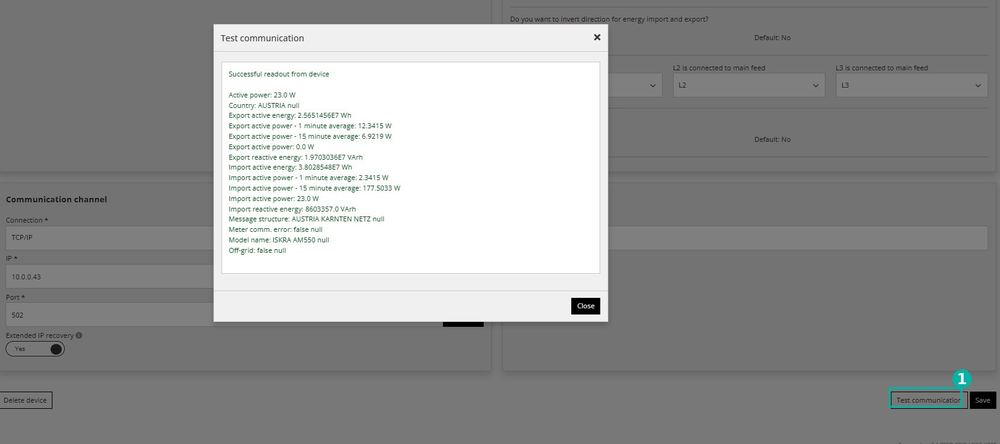

Testaa yhteys luodussa laitteessa painikkeella Test communication (Save-painikkeen vieressä) (kuvan kohta 1):
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin laitesivusta, jonka päällä on harmaan taustan yllä modaali-ikkuna "Test communication" (sulkemiskuvake X oikeassa yläkulmassa). Ikkunan teksti: "Successful readout from device"; Active power: 23.0 W; Country: AUSTRIA null; Export active energy: 2.5651456E7 Wh; Export active power - 1 minute average: 12.3415 W; Export active power - 15 minute average: 6.9219 W; Export active power: 0.0 W; Export reactive energy: 1.9703036E7 VArh; Import active energy: 3.8028548E7 Wh; Import active power - 1 minute average: 2.3415 W; Import active power - 15 minute average: 177.5033 W; Import active power: 23.0 W; Import reactive energy: 8603357.0 VArh; Message structure: AUSTRIA KARNTEN NETZ null; Meter comm. error: false null; Model name: ISKRA AM550 null; Off-grid: false null. Painike "Close" (musta). Taustalla osittain näkyvissä: "Do you want to invert direction for energy import and export" arvolla Default: No; kentät L2 is connected to main feed: L2 ja L3 is connected to main feed: L3; osio "Communication channel" arvoilla Connection *: TCP/IP, IP *: 10.0.0.43, Port *: 502, Extended IP recovery: kytkin päällä (Yes). Alareunan painikkeet: Delete device, "Test communication" (turkoosi laatikko, merkki 1) ja Save.
- Onnistunut vastaus (
Successful readout from device) näyttää juuri luetut arvot (mm. pätöteho, mittarilukema ja mittarimalli). Se vahvistaa, että kyseisen mittauspisteen viestintä toimii. - Jos vastausta ei tule tai ilmenee virhe, tarkista uudelleen IP-osoite ja portti tai johdotus sekä Modbus unit ID.
Kun kaikki mittauspisteet on testattu onnistuneesti ja arvot ovat järkeviä, GEA on määritetty ja valmis käyttöön.
✓ Yhteenveto
Yhteinen perusta (kohdat 1–5): Sähkötyöt tekee valtuutettu sähköasentaja, jokaiselle mittauspisteelle asennetaan yksi P1 Ultra varmistetulla virransyötöllä, ja osallistujilla tai aggregaattorilla on tarvittavat sovellus- ja pilvikäyttöoikeudet.
EEG (kohta 6): P1 Ultra -laitteet kommunikoivat MQTT:llä Reduxi Cloudin kautta pääohjaimen kanssa. Tunnukset ja palvelinsertifikaatti tallennetaan ohjaimeen ja jokaiseen P1:een, ja jokainen mittauspiste määritetään Unit ID:n avulla.
GEA (kohta 7): P1 Ultra -laitteet kommunikoivat paikallisesti suoraan ohjaimen kanssa. Suositeltava yhteys on RTU (Modbus RTU/RS485), vaihtoehtoisesti Wi‑Fi. Määritys tehdään IP-osoitteen tai Modbus Unit ID:n avulla.
Molemmat tavat yhdessä: Määritä strategia Energy Managerissa (mittauslaitteet/ohjattavat laitteet, syöttö- ja ottoraja, ohjaustavoite). Tarkista lopuksi yhteys ja mittausten uskottavuus. Kun kaikki yhteydet ovat aktiivisia ja arvot ovat järkeviä, laitos on valmis käyttöön.
→ Yleisiä ongelmia
| Ongelma | Ratkaisu |
|---|---|
| MQTT-yhteys ei näy tilassa Connected (pääohjain) tai Active (P1 Ultra) | Tarkista tunnukset (Host, Username, Password). Varmista, että Use SSL & Verify server cert ja Use TLS & Verify server on asetettu arvoon Yes ja että palvelinsertifikaatti on ladattu sekä pääohjaimeen että P1 Ultraan. Varmista myös, että määritys on tallennettu jokaisessa laitteessa. Tilan näkyminen voi kestää noin minuutin (ks. EEG:n käyttöönotto). |
| Palvelinsertifikaattia ei voi ladata Connector-sivulta | Connector-alueen Download-painike lataa uudelleen vain sertifikaatin, joka on jo kerran ladattu laitteeseen. Sillä ei voi tehdä ensimmäistä latausta. Hae nykyinen palvelinsertifikaatti tämän artikkelin latauslinkistä ja lataa se ensin manuaalisesti sekä pääohjaimeen että jokaiseen P1 Ultraan. |
| GEA-mittauspisteen viestintätesti epäonnistuu (Wi‑Fi tai RTU) | Wi‑Fi-yhteydessä tarkista P1 Ultran IP-osoite (tai käytä toimintoa Scan for IP) ja portti (oletus 502). RTU-yhteydessä tarkista RS485-johdotus ja varmista, että ohjaimeen syötetty Modbus unit ID vastaa P1 Ultraan kohdassa Services → Modbus tallennettua tunnusta. Varmista, että laite on samassa verkossa (Wi‑Fi) tai väylässä (RTU) kuin ohjain (ks. GEA:n käyttöönotto). |
| Osallistuja tai mittauspiste puuttuu kokonaissummista tai sitä ei ohjata | Varmista, että se on listattu oikein kohdassa Measurement devices tai Regulated devices polussa Strategy → Energy manager → Included items ja että määritys on vahvistettu painikkeella Save. |
| Syöttö- tai ottoraja tai ohjaustavoite ei vastaa laitosta | Tarkista arvot polusta Strategy → Energy manager → Optimization modes: Export limit, Import limit ja Goal (yleensä Self-consumption). Varmista myös, että ne on tallennettu. |
| P1 Ultra ei lue mittaria tai mittari vaikuttaa yhteensopimattomalta | Tarkista, että P1 Ultralla on oma erillinen virransyöttö (verkkolaite, RS485 tai USB‑C – se ei ota virtaa itse mittarista) ja että liitäntätyyppi (P1-portti tai infrapuna) vastaa mittarimallia. Jos mittaria ei ehkä vielä tueta, katso Compatible meters & smart meters. |
