Comment configurer le compteur Iskraemeco AM550 dans Iskraemeco SEP2W ou Iskraemeco Symbiot
Configurez le compteur Iskraemeco AM550 dans l'outil Iskraemeco SEP2W ou Symbiot pour qu'il envoie le télégramme standard Reduxi.
1 Structure de base et outil
1.1 Utiliser la structure de télégramme standard Reduxi
Configurez le compteur Iskraemeco AM550 selon la structure de télégramme standard Reduxi pour DLMS push sur l'interface I1/P1. Réalisez la configuration avec les paramètres des sections suivantes.
Reduxi n'a besoin que d'un seul télégramme, avec les données définies dans la structure de télégramme standard Reduxi pour DLMS push sur l'interface I1/P1.
1.2 Configurer le compteur dans l'outil Iskraemeco
Réalisez la configuration dans l'outil Iskraemeco SEP2W ou Iskraemeco Symbiot. Les sections suivantes reprennent les réglages de l'outil, l'un après l'autre.
2 Paramètres Push pour Interval 1
2.1 Push action scheduler : Interval 1
Réglez le Push action scheduler pour Interval 1 comme indiqué sur la capture d'écran.
Description textuelle de cette image

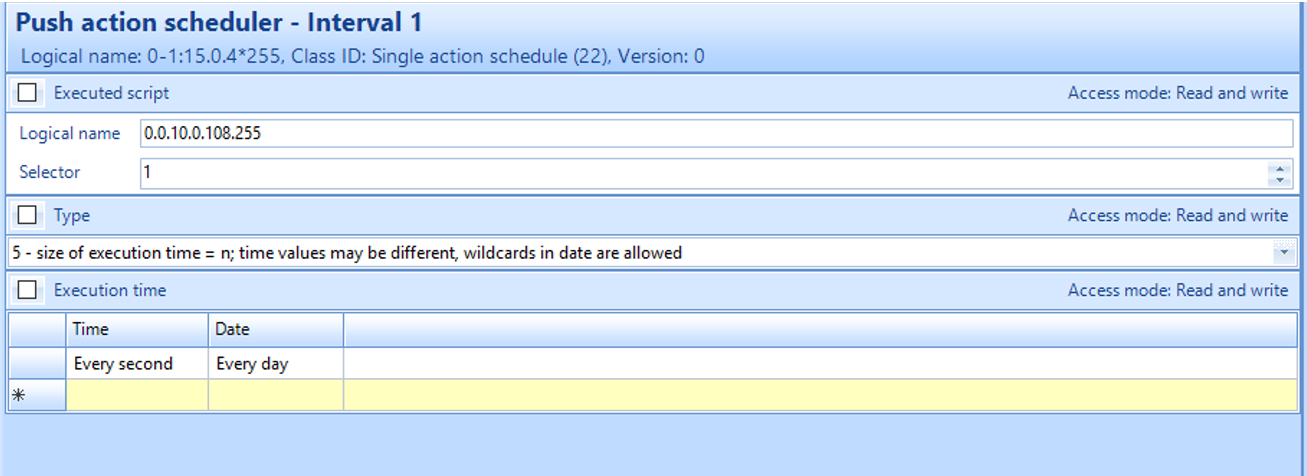

Capture d'écran de l'outil de configuration Iskraemeco, page Push action scheduler - Interval 1. Logical name : 0-1:15.0.4*255, Class ID : Single action schedule (22), Version : 0. Bloc Executed script (Access mode : Read and write) : Logical name : 0.0.10.0.108.255 ; Selector : 1. Bloc Type (Read and write) : 5 - size of execution time = n; time values may be different, wildcards in date are allowed. Bloc Execution time (Read and write) : tableau avec les colonnes Time et Date ; ligne 1 : Every second, Every day ; une nouvelle ligne vide marquée d'une étoile.
2.2 Push setup : Interval 1
Réglez le Push setup pour Interval 1 comme indiqué sur la capture d'écran.
Description textuelle de cette image

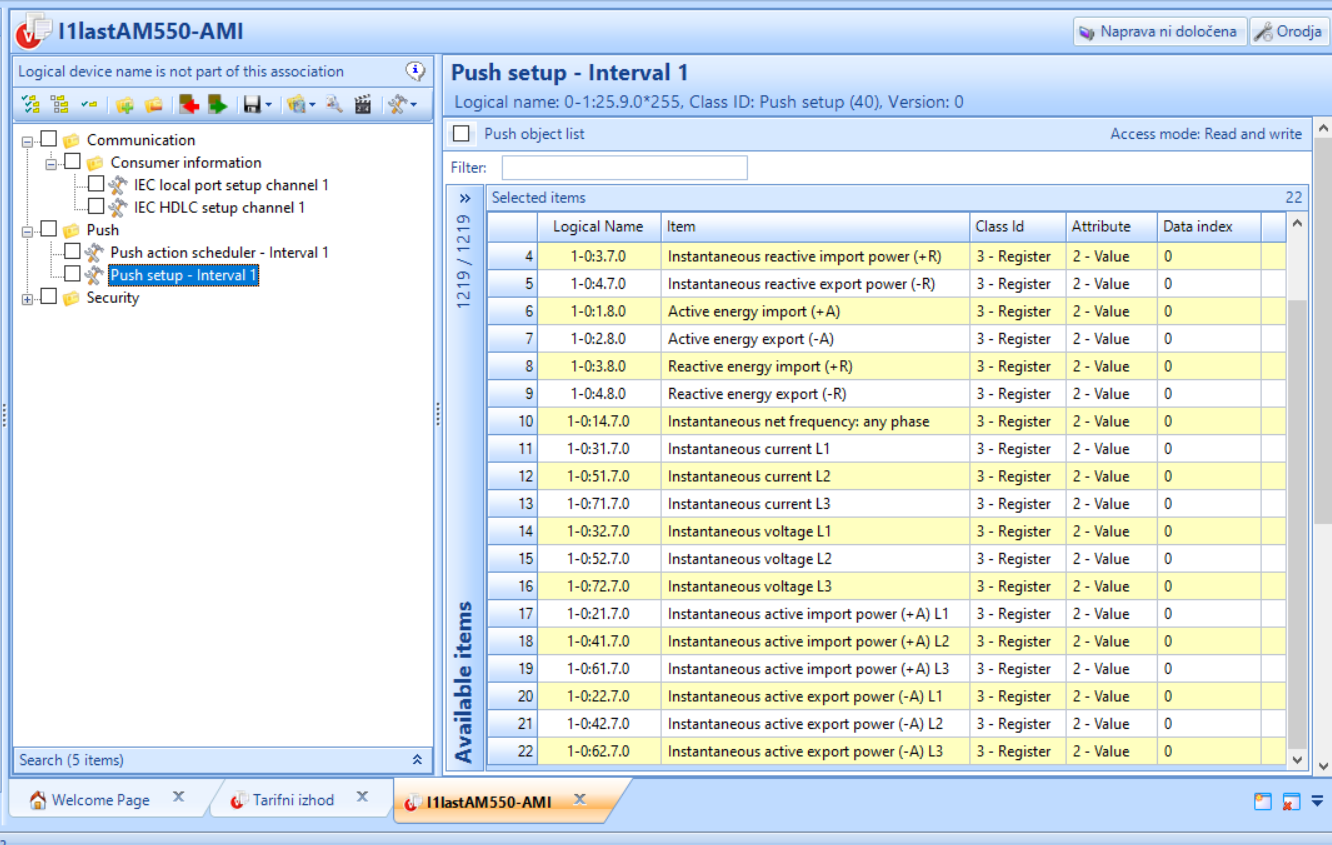

Capture d'écran de l'outil de configuration Iskraemeco, fenêtre intitulée I1lastAM550-AMI, avec les boutons Naprava ni določena [Device not specified] et Orodja [Tools] en haut à droite. Arborescence de gauche (toutes les cases décochées) : Communication > Consumer information > IEC local port setup channel 1, IEC HDLC setup channel 1 ; Push > Push action scheduler - Interval 1, Push setup - Interval 1 (sélectionné, en surbrillance) ; Security (réduit). Texte au-dessus de l'arborescence : Logical device name is not part of this association. Search (5 items) en bas à gauche. Titre du panneau de droite : Push setup - Interval 1 ; Logical name : 0-1:25.9.0*255, Class ID : Push setup (40), Version : 0. Bloc Push object list (Access mode : Read and write), champ Filter vide, liste Selected items avec le compteur 22 et le libellé latéral 1219 / 1219 Available items. Colonnes du tableau : Logical Name, Item, Class Id, Attribute, Data index. Lignes (toutes avec Class Id 3 - Register, Attribute 2 - Value, Data index 0) : 4 : 1-0:3.7.0 Instantaneous reactive import power (+R) ; 5 : 1-0:4.7.0 Instantaneous reactive export power (-R) ; 6 : 1-0:1.8.0 Active energy import (+A) ; 7 : 1-0:2.8.0 Active energy export (-A) ; 8 : 1-0:3.8.0 Reactive energy import (+R) ; 9 : 1-0:4.8.0 Reactive energy export (-R) ; 10 : 1-0:14.7.0 Instantaneous net frequency: any phase ; 11 : 1-0:31.7.0 Instantaneous current L1 ; 12 : 1-0:51.7.0 Instantaneous current L2 ; 13 : 1-0:71.7.0 Instantaneous current L3 ; 14 : 1-0:32.7.0 Instantaneous voltage L1 ; 15 : 1-0:52.7.0 Instantaneous voltage L2 ; 16 : 1-0:72.7.0 Instantaneous voltage L3 ; 17 : 1-0:21.7.0 Instantaneous active import power (+A) L1 ; 18 : 1-0:41.7.0 Instantaneous active import power (+A) L2 ; d'autres lignes jusqu'à 22 pour l'active import power L3 et l'active export power (-A) L1 à L3. Onglets en bas : Welcome Page, Tariffi izhod, I1lastAM550-AMI (actif).
3 Consumer information
3.1 Security setup : Consumer information
Réglez le Security setup pour Consumer information comme indiqué sur la capture d'écran.
Description textuelle de cette image

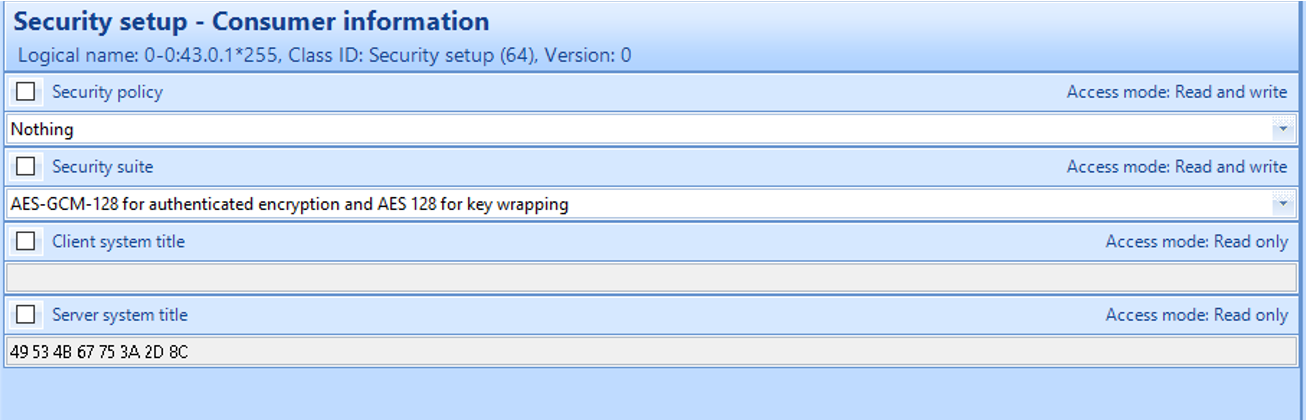

Capture d'écran de l'outil de configuration Iskraemeco, page Security setup - Consumer information. Logical name : 0-0:43.0.1*255, Class ID : Security setup (64), Version : 0. Champs, chacun avec une case décochée : Security policy (Access mode : Read and write) : Nothing ; Security suite (Read and write) : AES-GCM-128 for authenticated encryption and AES 128 for key wrapping ; Client system title (Access mode : Read only) : vide ; Server system title (Read only) : 49 53 4B 67 75 3A 2D 8C.
3.2 Push action scheduler : Consumer information
Réglez le Push action scheduler pour Consumer information comme indiqué sur la capture d'écran.
Description textuelle de cette image

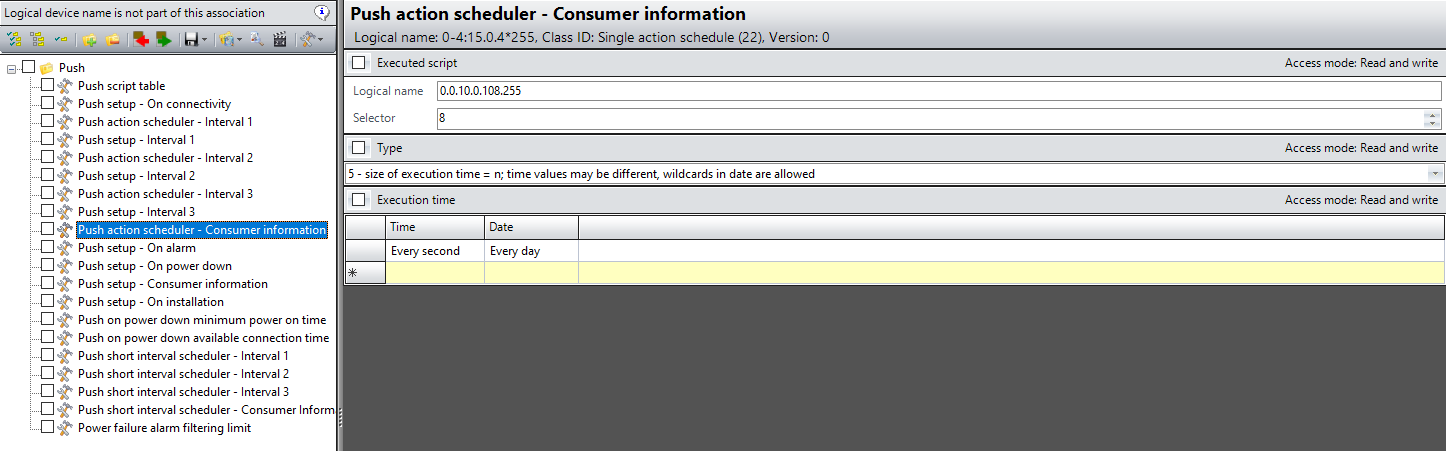

Capture d'écran de l'outil de configuration Iskraemeco, page Push action scheduler - Consumer information. Arborescence de gauche sous le dossier Push (toutes les entrées ont une case décochée ; l'entrée sélectionnée est en surbrillance) : Push script table ; Push setup - On connectivity ; Push action scheduler - Interval 1 ; Push setup - Interval 1 ; Push action scheduler - Interval 2 ; Push setup - Interval 2 ; Push action scheduler - Interval 3 ; Push setup - Interval 3 ; Push action scheduler - Consumer information (sélectionné) ; Push setup - On alarm ; Push setup - On power down ; Push setup - Consumer information ; Push setup - On installation ; Push on power down minimum power on time ; Push on power down available connection time ; Push short interval scheduler - Interval 1 ; Push short interval scheduler - Interval 2 ; Push short interval scheduler - Interval 3 ; Push short interval scheduler - Consumer inform (coupé) ; Power failure alarm filtering limit. En haut de l'arborescence : Logical device name is not part of this association, avec une barre d'outils. Titre du panneau de droite : Push action scheduler - Consumer information ; Logical name : 0-4:15.0.4*255, Class ID : Single action schedule (22), Version : 0. Bloc Executed script (Access mode : Read and write) : Logical name : 0.0.10.0.108.255 ; Selector : 8. Bloc Type (Read and write) : 5 - size of execution time = n; time values may be different, wildcards in date are allowed. Bloc Execution time (Read and write) : tableau avec les colonnes Time et Date ; ligne 1 : Every second, Every day ; une nouvelle ligne vide marquée d'une étoile.
4 Paramètres IEC pour le canal 1
4.1 IEC local port setup : canal 1
Réglez le IEC local port setup pour le canal 1 comme indiqué sur la capture d'écran.
Description textuelle de cette image

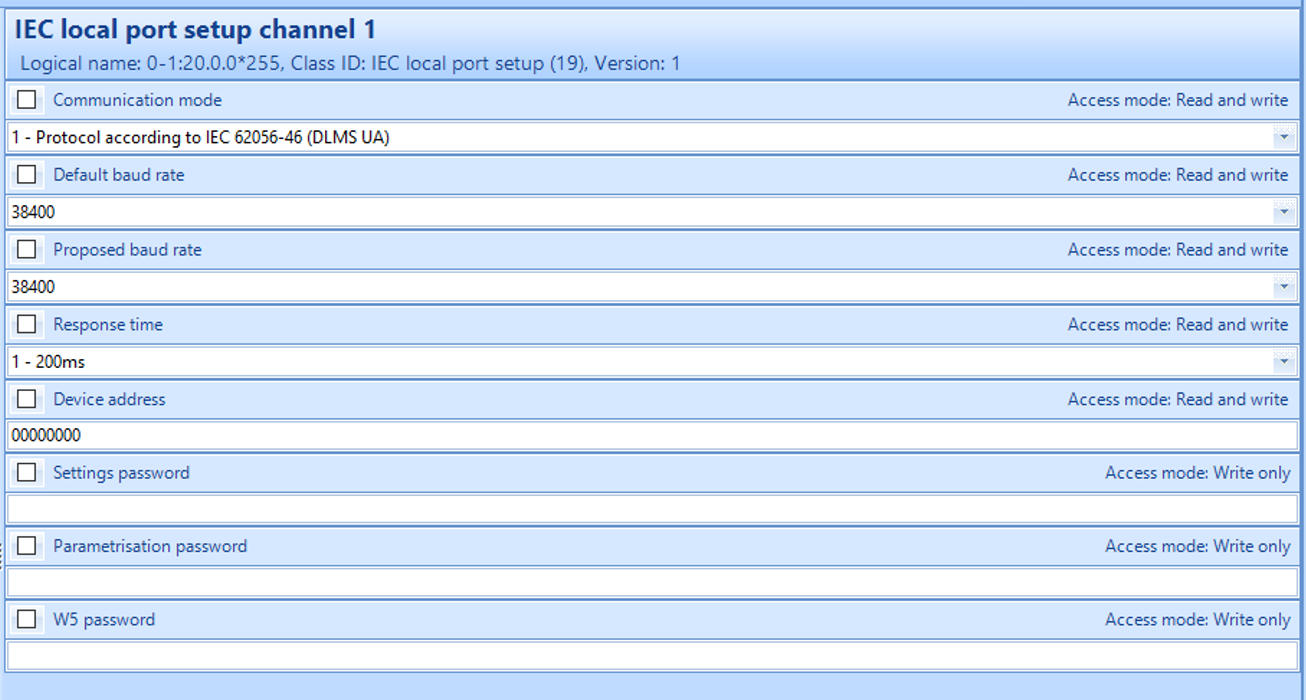

Capture d'écran de l'outil de configuration Iskraemeco, page IEC local port setup channel 1. Sous-titre : Logical name : 0-1:20.0.0*255, Class ID : IEC local port setup (19), Version : 1. Champs, chacun avec une case décochée : Communication mode (Access mode : Read and write) : 1 - Protocol according to IEC 62056-46 (DLMS UA) ; Default baud rate (Read and write) : 38400 ; Proposed baud rate (Read and write) : 38400 ; Response time (Read and write) : 1 - 200ms ; Device address (Read and write) : 00000000 ; Settings password (Access mode : Write only) : vide ; Parametrisation password (Write only) : vide ; W5 password (Write only) : vide.
4.2 IEC HDLC setup : canal 1
Réglez le IEC HDLC setup pour le canal 1 comme indiqué sur la capture d'écran.
Description textuelle de cette image

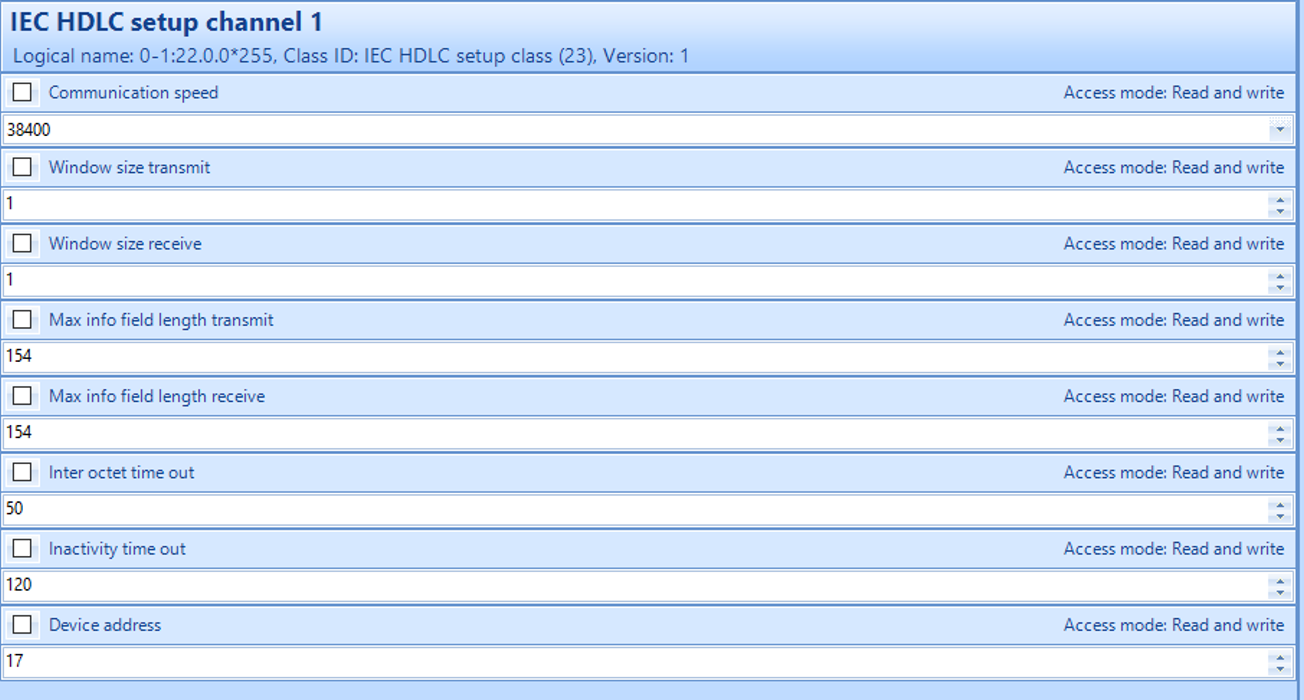

Capture d'écran de l'outil de configuration Iskraemeco, page IEC HDLC setup channel 1. Sous-titre : Logical name : 0-1:22.0.0*255, Class ID : IEC HDLC setup class (23), Version : 1. Champs, chacun avec une case décochée et Access mode : Read and write : Communication speed : 38400 ; Window size transmit : 1 ; Window size receive : 1 ; Max info field length transmit : 154 ; Max info field length receive : 154 ; Inter octet time out : 50 ; Inactivity time out : 120 ; Device address : 17.
✓ Résumé
Structure de base (point 1) : utilisez la structure de télégramme standard Reduxi. Reduxi n'a besoin que d'un seul télégramme. Configurez le compteur dans l'outil Iskraemeco SEP2W ou Symbiot.
Interval 1 (point 2) : réglez le push action scheduler et le push setup pour Interval 1.
Consumer information (point 3) : réglez le security setup et le push action scheduler pour Consumer information.
Paramètres IEC (point 4) : réglez l'IEC local port setup et l'IEC HDLC setup pour le canal 1.
→ Problèmes courants
| Problème | Solution |
|---|---|
| Les données du compteur ne correspondent pas au télégramme Reduxi | Vérifiez que le compteur envoie un seul télégramme avec les données de la structure de télégramme standard Reduxi (point 1). L'image d'Interval 1 ne montre pas toutes les données. |
| Les paramètres Push ne sont pas acceptés | Comparez un par un les réglages des points 2 à 4 avec les captures d'écran. |
→ Rapport de compatibilité
Détails techniques de ce compteur : comment le Reduxi Controller le lit, quelles données il fournit, ce qu'il faut configurer et les limites connues.
