1. Introduction

Le configurateur Reduxi est une interface web utilisée pour configurer le contrôleur Reduxi.

Avec le système de gestion d'énergie Reduxi, vous pouvez désormais mesurer et analyser la consommation d'électricité. En utilisant des stratégies spéciales, Reduxi vous permet d'optimiser l'utilisation de l'électricité et de réduire ses coûts.

Vous pouvez reconnaître le configurateur Reduxi par une interface simple sur un fond clair.

Pour configurer et utiliser le système Reduxi, vous devez :

Branchez le contrôleur Reduxi.
Connectez-vous au configurateur Reduxi via reduxi.local (voir le manuel du contrôleur Reduxi)
Pour des fonctionnalités supplémentaires, connectez-vous à l'application Reduxi Cloud ou, de préférence, téléchargez l'application mobile Reduxi : Application mobile Reduxi

Cette notice d'utilisation décrit la nouvelle version du configurateur Reduxi (version après le 9 mai 2025). Si vous ne voyez pas la même interface, veuillez mettre à jour votre contrôleur.

Les anciens manuels sont disponibles à l'adresse : Reduxi Configurator - ancienne version, jusqu'au 9 mai 2025

Note : Les instructions pour connecter le contrôleur et les instructions d'utilisation de l'application web se trouvent sur notre base de connaissances support.reduxi.eu

2. Étapes rapides pour connecter le contrôleur Reduxi

Comme expliqué dans le manuel du contrôleur Reduxi, veuillez suivre les étapes suivantes pour vous connecter au contrôleur et ouvrir le configurateur Reduxi :

Branchez l'adaptateur CA-CC sur la prise CC du Reduxi et branchez-le sur une prise de courant ; la première LED supérieure doit s'allumer – voyant vert.
Configurez la connexion réseau (suivez les instructions fournies dans le document Contrôleur Reduxi)
Ouvrez votre navigateur et accédez à http://reduxi.local
Vous serez redirigé vers la page de connexion du configurateur Reduxi.
Pour vous connecter au configurateur Reduxi, saisissez le nom d'utilisateur et le mot de passe définis en usine :
- Nom d'utilisateur : admin
- Mot de passe : admin (ou tel qu'imprimé sur l'étiquette)

Après une connexion réussie, nous vous recommandons de modifier le mot de passe pour le nom d'utilisateur admin pour des raisons de sécurité. Vous pouvez le faire dans votre profil. Vous ne pouvez pas modifier le nom d'utilisateur admin. Cependant, vous pouvez créer un nouvel utilisateur avec un nouveau nom d'utilisateur.

Remarque : en cas de connexion infructueuse, un message d'erreur apparaît. Assurez-vous de saisir les informations correctes. Vous pouvez également effectuer une réinitialisation d'usine. Si vous rencontrez toujours des problèmes de connexion, veuillez contacter notre support : support@reduxi.eu.

3. écran d'accueil du configurateur Reduxi

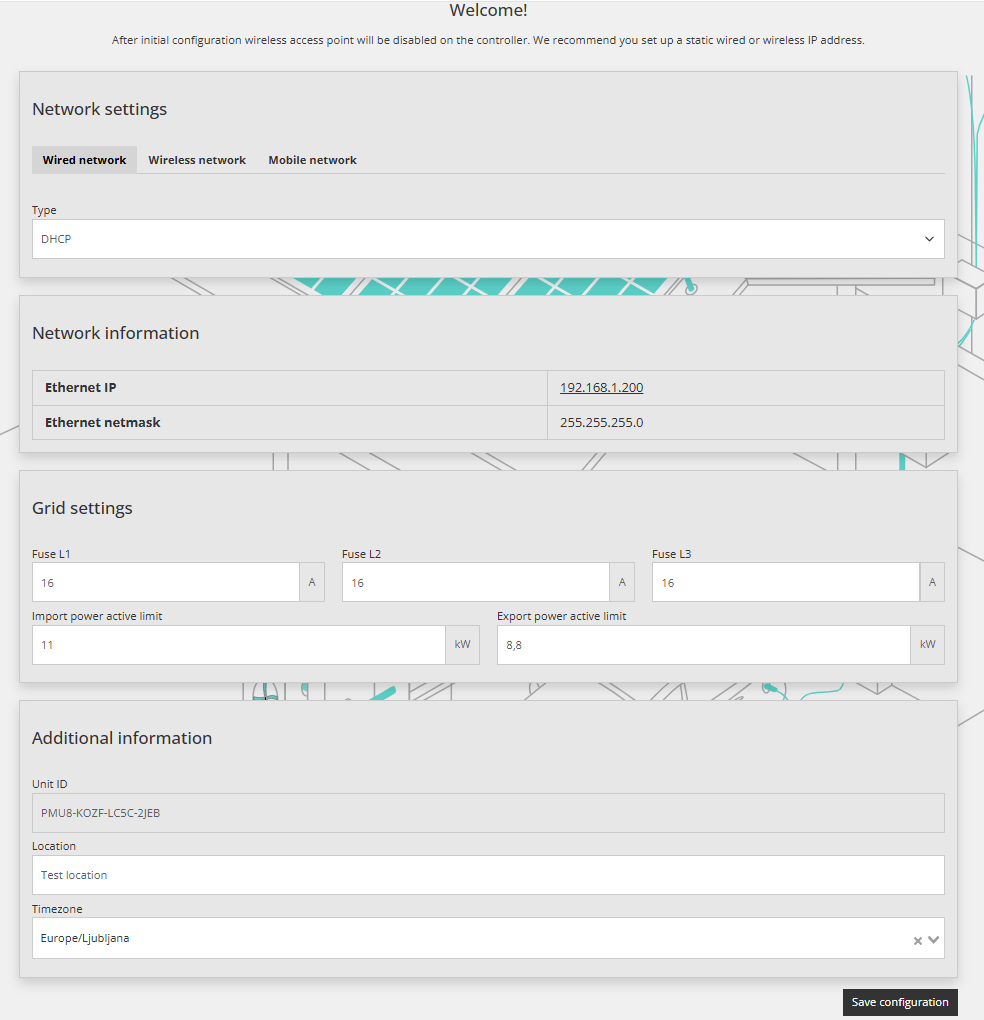

L'écran d'accueil invite l'utilisateur à définir les configurations les plus importantes pour exécuter le contrôleur :

3.1. Paramètres réseau

Pour configurer les paramètres réseau, veuillez suivre les instructions définies dans le document Contrôleur Reduxi

3.2. Paramètres du réseau électrique

Les limites de votre réseau électrique sont essentielles pour assurer le fonctionnement fiable de vos appareils.

Veuillez fournir les deux informations suivantes :

Intensité nominale du fusible électrique – Le fusible (également appelé disjoncteur) protège votre système électrique contre les courants excessifs.
Limites de puissance d'importation et d'exportation

Vous trouverez ces informations sur votre facture d'électricité ou dans un document spécifiant votre raccordement au réseau. Si vous disposez d'une alimentation monophasée, seule la valeur L1 doit être saisie.

Les limites d'importation et d'exportation sont automatiquement calculées en fonction du calibre du fusible, mais vous pouvez les ajuster si nécessaire.

3.3. Nom de l'emplacement et fuseau horaire

Saisissez un nom qui identifie clairement l'emplacement (par exemple, Entrepôt, Domicile, Site ABC) et sélectionnez son fuseau horaire.

4. Page principale du configurateur Reduxi

Après une connexion réussie, vous serez redirigé vers la page principale du configurateur Reduxi. Vous pouvez toujours revenir à la page principale en cliquant sur le logo Reduxi (en haut à gauche).

Sur la page principale, vous avez accès à :

tableau de bord,
menu latéral
Appareils
Stratégies
Paramètres
- Réseau électrique
- Réseau
- etc.

4.1. Tableau de bord

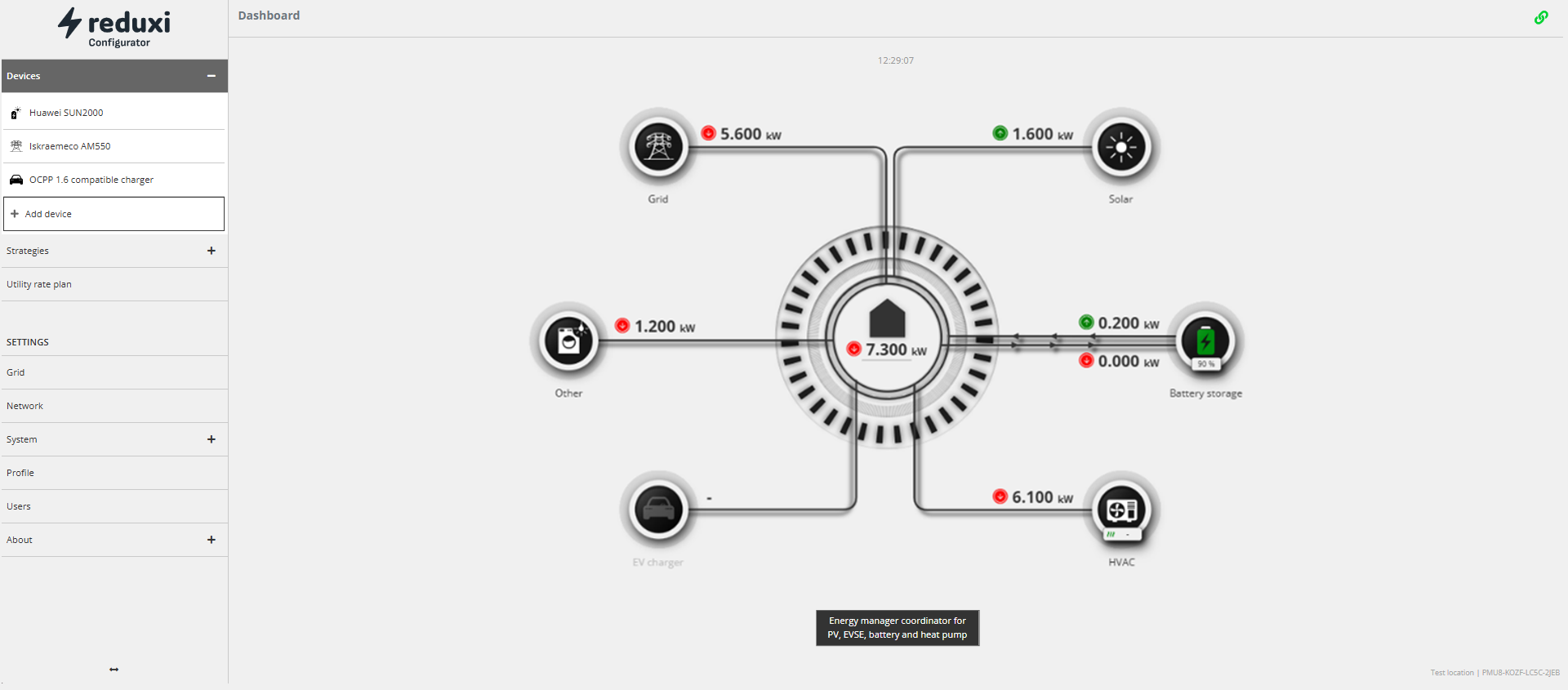

L'écran du tableau de bord permet un aperçu rapide des mesures de puissance pour chaque catégorie d'appareil ajoutée.

L'heure de la dernière mesure est indiquée au milieu supérieur. Elle doit changer toutes les quelques secondes si la connexion au contrôleur Reduxi est établie.

En cliquant sur la catégorie sélectionnée, vous serez redirigé vers la page contenant des données détaillées sur l'appareil qui a été ajouté en premier à cette catégorie. Par exemple, en cliquant sur la catégorie Centrale solaire, vous serez redirigé vers le premier appareil ajouté dans la catégorie Centrales solaires.

Au bas de l'écran du tableau de bord, vous pouvez activer/désactiver une stratégie. Ceci peut être utilisé pour passer à une autre stratégie ou pour désactiver une stratégie de contrôle de vos appareils.

4.2. Menu latéral

Depuis le menu latéral (gauche), vous pouvez accéder :

aux appareils,
aux stratégies,
à l'ajout d'appareils,
à l'ajout de stratégies,
au plan tarifaire (plan de prix de l'électricité)
aux paramètres

5. Appareils

Le tableau de bord de la page principale fournit un aperçu complet des mesures collectées par le contrôleur Reduxi à partir des appareils connectés. Ces appareils incluent généralement des compteurs d'électricité, des chargeurs de véhicules électriques, des onduleurs solaires, des onduleurs de batteries et des équipements similaires.

La connexion des appareils à Reduxi via la fonction “Ajouter un appareil” est une étape cruciale. Elle permet à Reduxi de lire les mesures de ces appareils et de contrôler ceux qui sont contrôlables.

Avant d'ajouter logiquement un appareil au système, il doit d'abord être physiquement connecté à Reduxi, généralement via Ethernet, Modbus, des relais ou d'autres interfaces de communication. Vous trouverez des informations sur la connexion physique des appareils sur notre page <a href="https://support.reduxi.eu/hc/articles/13569263439249">Liste des appareils compatibles</a>.

En résumé, l'étape “Ajouter un appareil” représente la connexion logique d'un appareil avec le contrôleur Reduxi une fois la connexion physique établie.

5.1. Ajout d'appareils

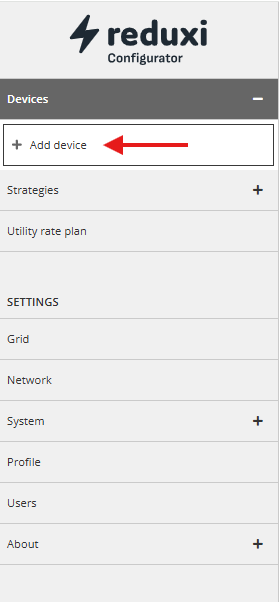

Pour ajouter un nouvel appareil, cliquez sur le bouton “Ajouter un appareil”. L'assistant “Ajouter un appareil” s'ouvre.

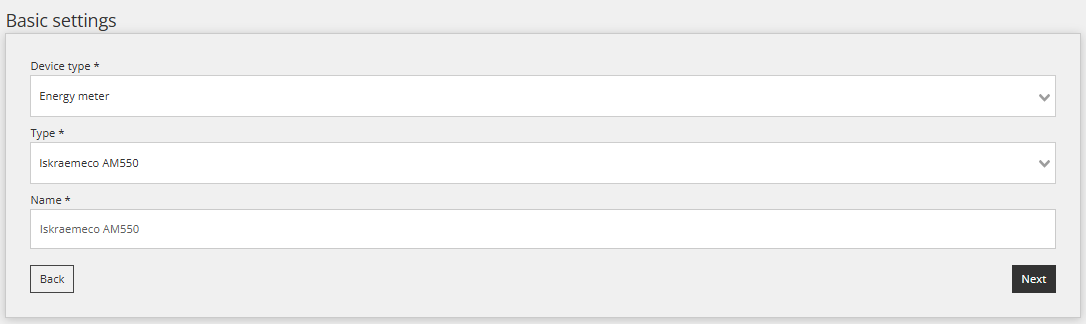

5.1.1. Étape 1 : Paramètres de base

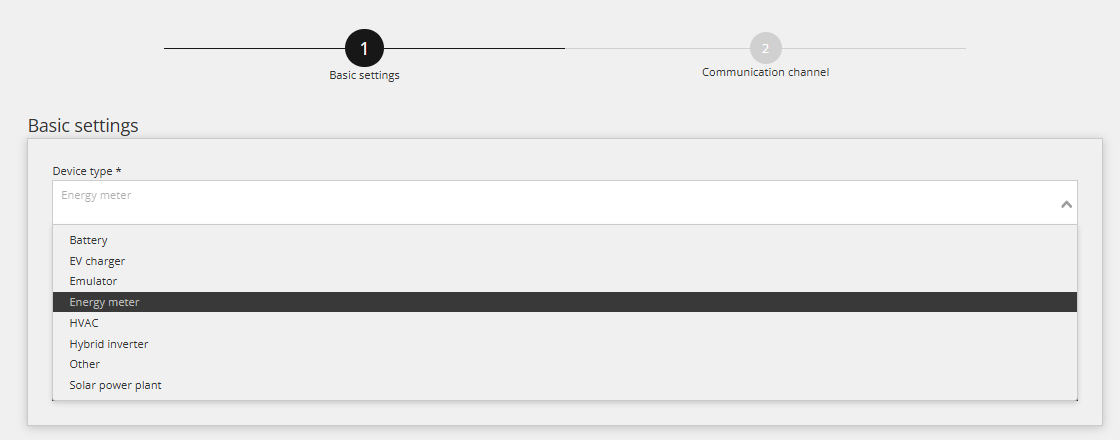

Type d'appareil :

Vous pouvez choisir parmi les catégories suivantes :

Batterie,
Chargeur de véhicule électrique,
Émulateur,
Compteur d'énergie,
Système CVC (chauffage, ventilation et climatisation (pompe à chaleur))
Onduleur hybride,
Autre,
Centrale solaire

Type :

Le champ Type affiche une liste des appareils avec lesquels le contrôleur Reduxi peut communiquer. Une liste d'appareils est disponible sur notre site web <a href="https://support.reduxi.eu/hc/articles/13569263439249" target="_self">Appareils compatibles</a>.

Note : Les appareils CVC (pompe à chaleur) sont principalement contrôlés via les contacts SG ready. Dans ce cas, un convertisseur dédié appelé Reduxi Gateway doit être utilisé. Dans l'interface déroulante, au lieu d'un type (modèle) spécifique, entrez simplement “compteur Reduxi” comme type. Pour configurer l'appareil, veuillez suivre les instructions du fabricant ou les informations disponibles sur support.reduxi.eu pour cet appareil spécifique.

Note : Les bornes de recharge pour VE prennent parfois en charge la norme OCPP. Dans ce cas, un type (modèle) spécifique d'appareil n'a pas besoin d'être fourni. Sélectionnez le type "OCPP..." pour contrôler un chargeur de VE compatible OCPP. Consultez la documentation du fabricant pour les autres réglages ou consultez l'aide sur support.reduxi.eu pour cet appareil spécifique.

Note : Si vous ne trouvez pas l'appareil, vous pouvez essayer de mettre à jour le contrôleur Reduxi vers la dernière version. Voir la section 8.3.7. Mise à jour

Note : If vous ne trouvez pas l'appareil que vous souhaitez ajouter au système Reduxi dans la liste, veuillez contacter notre support pour plus d'informations : support@reduxi.eu.

Catégorie (paramètre avancé) :

En général, la catégorie sélectionnée est la même que le type d'appareil. Cependant, dans certains cas, nous souhaitons définir une catégorie différente.

La catégorie sélectionnée ne définit pas le fonctionnement de l'appareil. Le paramètre Catégorie permet de regrouper (agréger) les données pour les affichages de mesures. Faites attention à choisir la bonne catégorie pour l'appareil sélectionné. Si vous choisissez la mauvaise catégorie, vos données seront incorrectement agrégées.

Nom :

Entrez un nom d'appareil dans le champ.

5.1.2. Étape 2 : Canal de communication et configuration de l'appareil

Le canal de communication définit la manière dont Reduxi communique avec l'appareil. Les champs sont préremplis en fonction du type d'appareil sélectionné. La communication entre les appareils et le contrôleur peut avoir lieu via :

TCP/IP,
Port série local RS485 (communication série),
Reduxi Gateway,
UDP

La section Configuration de l'appareil apparaît pour certains types d'appareils. Vous y saisissez les informations spécifiques nécessaires pour chaque appareil. Ces champs peuvent déjà être préremplis. Cela dépend du type d'appareil. Dans la plupart des cas, vous trouverez ces informations dans les instructions du fabricant de l'appareil que vous souhaitez ajouter. Une aide supplémentaire est disponible sur la page <a href="https://support.reduxi.eu/hc/articles/13569263439249" target="_self">Appareils compatibles</a>.

Une fois que vous avez correctement défini tous les paramètres, cliquez sur le bouton “Tester la communication” pour vérifier la connexion entre le contrôleur Reduxi et l'appareil.

5.1.3 Test de communication

Une fois l'appareil configuré, un test de fonctionnement de la communication peut être effectué à l'aide du bouton Tester la communication.

La réponse peut être classée en deux réponses de communication :

Cas 1 : La communication fonctionne correctement

Cas 2 : La communication ne fonctionne pas correctement

Toutefois, vous devrez peut-être également configurer le périphérique (par exemple, l'onduleur) pour communiquer via l'interface sélectionnée.

5.1.4. Configuration avancée (facultatif)

Les configurations avancées sont disponibles via les détails du périphérique sélectionné. La plupart du temps, il n’est pas nécessaire de remplir ces champs. Ils sont destinés aux utilisateurs qui ont besoin de paramètres avancés.

5.2. Modification de la configuration et suppression de périphériques

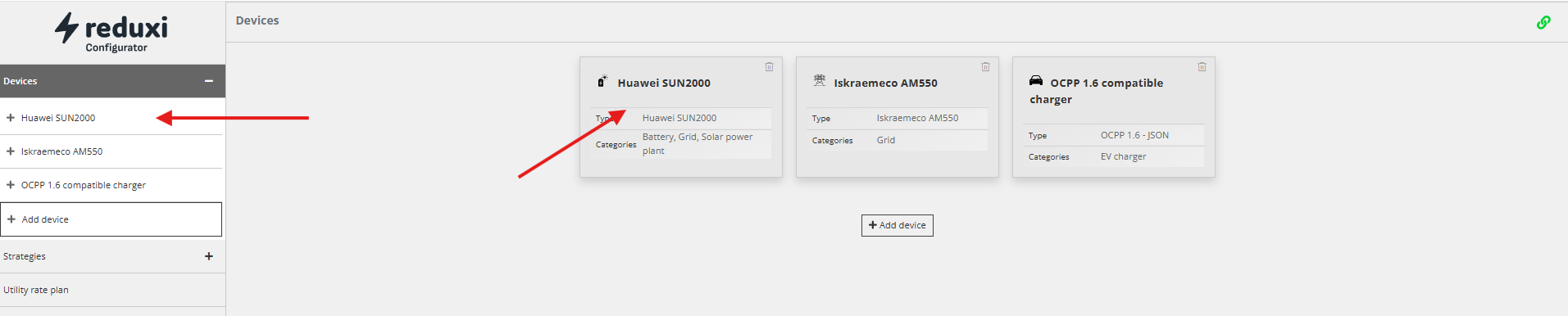

Pour accéder à la configuration du périphérique, cliquez simplement sur le périphérique correspondant

Vous pouvez ici modifier les paramètres individuels du périphérique sélectionné ou supprimer le périphérique (en cliquant sur l’icône de la corbeille)

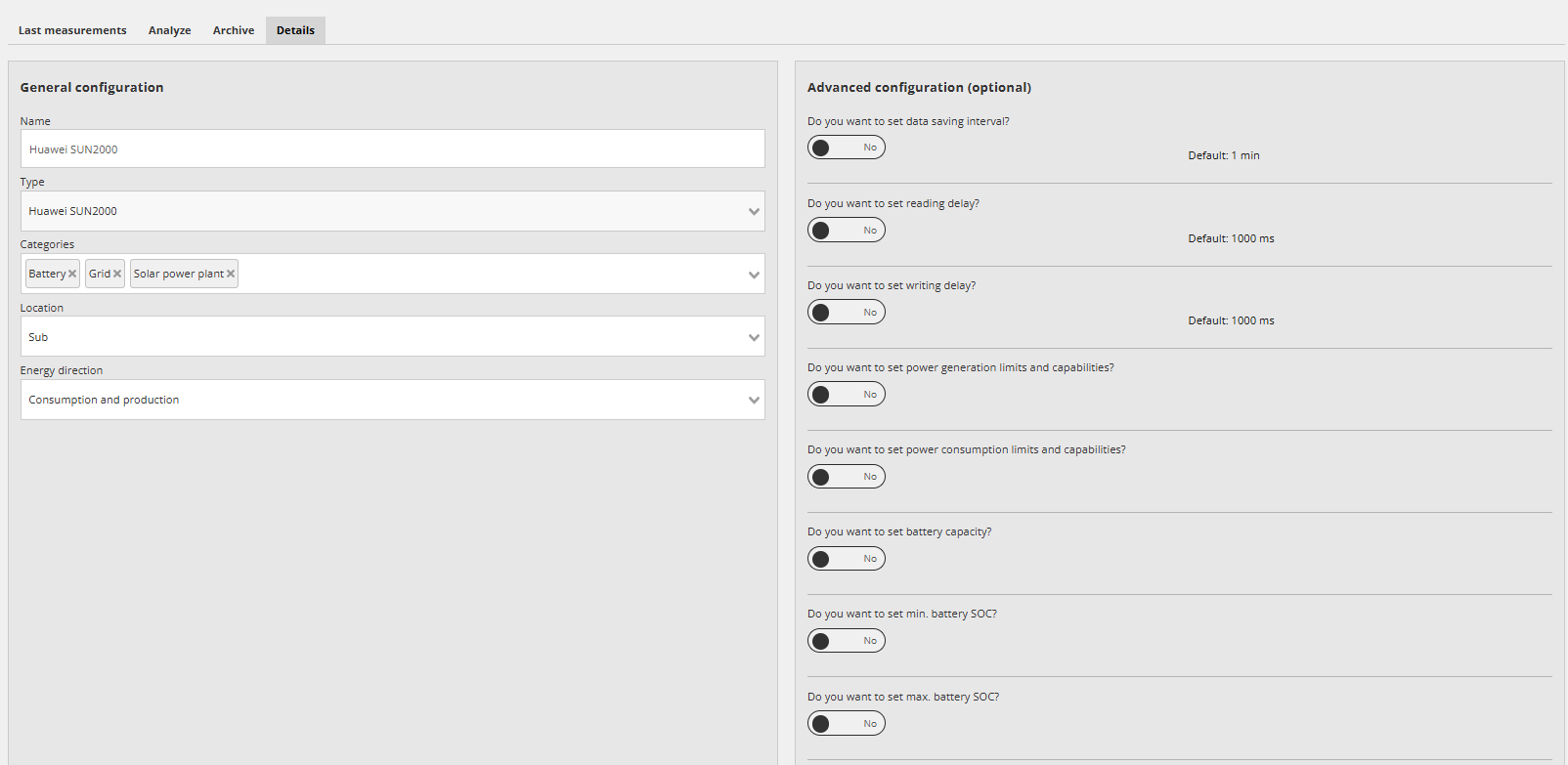

écran Détails - configuration

L’écran Détails vous amène à une page permettant de consulter ou de modifier la configuration du périphérique.

Note : Vous ne pouvez pas modifier le type d'appareil. Le type de périphérique reste celui qui a été défini lors de l’ajout du périphérique.

Dans le formulaire de configuration de base, vous pouvez également spécifier les paramètres Emplacement et Sens de l’énergie.

Emplacement :

Vous pouvez choisir :

Compteur électrique principal.
Secondaire - Autre compteur électrique ou autre périphérique
Aucun.

Le paramètre de compteur « Secondaire » affecte le groupement (agrégation) des données et le calcul de la somme finale des mesures individuelles. Ce paramètre empêche la somme des lectures du compteur principal et de l’autre compteur dans la consommation totale. Exemple :

Le compteur principal mesure la consommation d’électricité de toute la maison. Vous avez un garage dans la maison. Vous utilisez un autre compteur pour mesurer la consommation d’électricité du garage. Étant donné que le garage fait partie de la maison, la consommation d’électricité du garage est déjà incluse dans les mesures du compteur principal. Pour le garage, sélectionnez le compteur « Secondaire » et empêchez ainsi l’ajout des mesures de l’autre compteur au compteur principal et, par conséquent, un calcul incorrect.

Note : Vous sélectionnez le paramètre "Aucun" pour les appareils qui n'affectent pas la production ou la consommation d'énergie, par exemple le compteur de chaleur, qui est ajouté sous les appareils et joue un rôle dans la définition des stratégies.

Sens de l’énergie :

Dans le paramètre Sens de l’énergie, vous pouvez choisir :

Consommation.
Production.
Consommation et production.
Aucun.

Le sens de l’énergie dépend de la fonction du périphérique individuel. Par exemple, vous sélectionnez Consommation pour les périphériques qui utilisent de l’énergie.

Note: Vous sélectionnez le paramètre Aucun pour les appareils qui n'affectent pas la production ou la consommation d'énergie, par exemple le compteur de chaleur, qui est ajouté sous les appareils et joue un rôle dans la définition des stratégies.

Dans le formulaire de configuration avancée, certains champs sont déjà préremplis. Dans la plupart des cas, les champs préremplis garantissent une communication normale entre le contrôleur Reduxi et le périphérique connecté. Il n’est pas nécessaire de remplir les autres champs. Ils sont destinés aux utilisateurs qui ont besoin de paramètres avancés.

Suppression d’un périphérique :

Pour supprimer un périphérique individuel, cliquez sur l’icône « corbeille ».

Attention : Une fois qu'un appareil est supprimé, toutes les données relatives à cet appareil sont perdues et ne peuvent pas être récupérées.

5.3. Affichage des mesures du périphérique

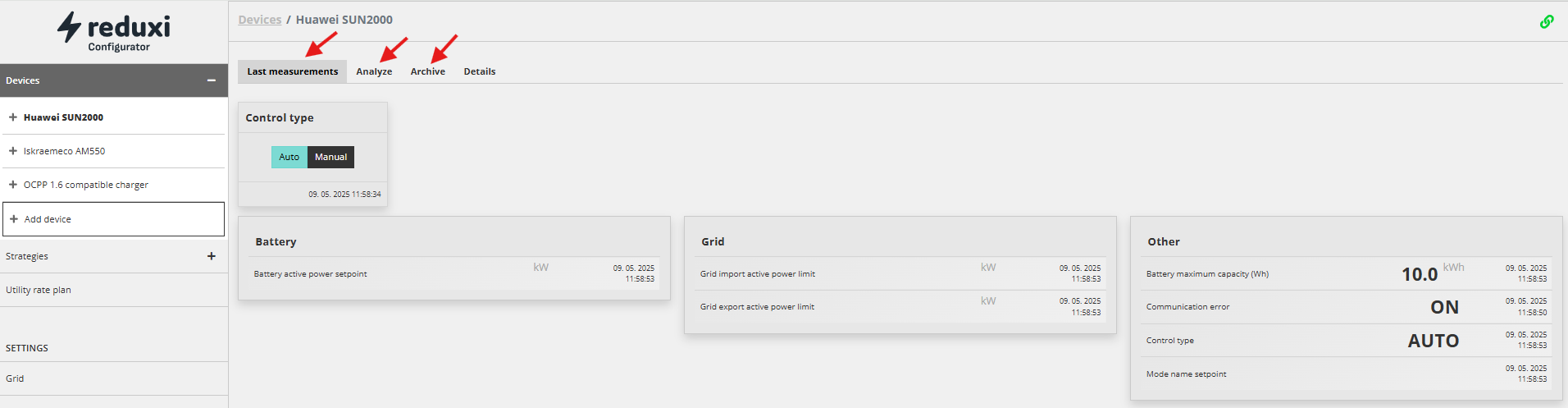

Après avoir sélectionné un périphérique, vous pouvez afficher les mesures du périphérique

Dernières mesures,
Analyses,
Archives.

5.3.1. Dernières mesures

L’onglet Dernière mesure est destiné à afficher les dernières mesures enregistrées pour le périphérique sélectionné. Les mesures sont obtenues à partir de chaque périphérique et stockées dans le contrôleur Reduxi.

Vous pouvez définir l’intervalle de temps de rafraîchissement des données (en haut à droite).

Ce point est destiné à l'utilisateur pour effectuer la dernière vérification si l'appareil et la connexion fonctionnent correctement.

Une fois l'appareil ajouté avec succès via le configurateur, il peut être surveillé et contrôlé via l'application cloud Reduxi ou l'application mobile Application Mobile Reduxi

Le menu Dernière mesure permet également le contrôle manuel du périphérique. Ceci est décrit plus en détail dans 5.4. Contrôle manuel du périphérique

5.3.2. Analyse

Sous l’onglet Analyse, vous pouvez afficher les données du périphérique sélectionné en fonction des mesures passées. Les données sont affichées sous forme graphique. En haut à gauche, vous pouvez choisir la période pour laquelle vous souhaitez afficher les données.

Sur chaque graphique, vous pouvez filtrer l’affichage des différentes données en cliquant sur les boutons sous le graphique.

Note : Les données sont stockées dans le contrôleur Reduxi pendant 1 an ou lorsqu'il y a un manque d'espace disque, les anciennes données seront supprimées. En cas d'arrêt de Reduxi en raison d'une panne de courant ou d'autres problèmes, le contrôleur n'enregistrera pas les mesures pendant cette période. En outre, le contrôleur ne peut pas récupérer les données du périphérique lors d’une panne. Les temps d’arrêt du contrôleur seront enregistrés sur le graphique.

5.3.3. Archives

Sous l'onglet Archive, toutes les données passées enregistrées par le contrôleur Reduxi pour le périphérique sélectionné sont stockées. L'archive permet l'affichage des données sous forme de tableau et l'exportation des données au format CSV.

Note : Dans l'onglet Archive, les données sont disponibles jusqu'à ce que vous supprimiez l'appareil sélectionné du configurateur Reduxi.

5.4. Contrôle manuel du périphérique

Par défaut, un périphérique régulé est automatiquement contrôlé via une stratégie (type de contrôle automatique). Cependant, l'onglet de la dernière mesure permet également le contrôle manuel du périphérique.

Voici un exemple de périphérique HVAC compatible SG prêt :

Et un onduleur hybride.

Lors des tests, veuillez noter que le périphérique lui-même doit également être correctement configuré pour accepter les instructions d'un périphérique externe.

Remarque : les périphériques HVAC ont une réponse très lente (environ 15 minutes), ils peuvent donc ne pas réagir immédiatement au point de consigne souhaité.

Selon votre choix dans la fenêtre Type de contrôle, l'utilisateur peut choisir entre le type de contrôle en mode Auto ou Manuel :

Automatique : En mode automatique, toutes les limites de puissance (consommation et production sur le réseau) pour l’onduleur sont directement obtenues à partir d’une stratégie définie par l’utilisateur. Pour savoir comment configurer correctement les stratégies, lisez l'article spécial disponible ici : Comment configurer correctement les stratégies.
mode Manuel : Vous définissez directement toutes les limites de puissance de l’onduleur (consommation et production sur le réseau). Une fois que l'utilisateur sélectionne le mode manuel, quatre options supplémentaires deviennent disponibles (production, Autoconsommation, Max.consommation, Écrêtage des pics). production, Autoconsommation, Max. consommation, Écrêtage des pics).

5.4.1 Max. production

La production maximale est destinée aux situations où l'utilisateur choisit d'exporter autant d'énergie que possible vers le réseau, que ce soit depuis le PV ou le stockage par batterie.

Cependant, les limites de puissance pour l'exportation et l'importation depuis le réseau sont contraintes par les paramètres des deux cartes de droite "Limites de puissance active d'exportation/importation du réseau".

1. Un exemple est lorsqu'il n'y a pas assez de production PV :

La production PV est inférieure à la limite de puissance active d'exportation du réseau
et
Le SOC du stockage par batterie est supérieur au SOC minimum

alors le stockage par batterie sera déchargé pour atteindre la limite de puissance active d'exportation du réseau.

2. Un autre exemple est lorsqu'il y a suffisamment de production PV :

La production PV couvre la consommation du bâtiment
et
La production PV est supérieure à la limite de puissance active d'exportation du réseau
et
Le SOC du stockage par batterie est inférieur au SOC maximum

alors le stockage par batterie sera chargé par la puissance excédentaire, jusqu'à ce que le stockage par batterie atteigne le SOC maximum.

Lorsque le stockage par batterie atteint le SOC maximum, la production PV sera limitée pour ne pas dépasser la limite de puissance active d'exportation du réseau.

Après la fin de la journée de production PV, à nouveau 1. cas est utilisé.

Remarque : lorsque la production maximale est choisie comme mode préféré dans Reduxi, les phases peuvent ne pas être chargées de manière égale, c'est-à-dire que la puissance exportée varie en fonction de la phase. Cela se produit lorsqu'il y a un excès d'énergie disponible sur site (bâtiment) et que l'option dite « Vendre en premier » est choisie pour le mode de fonctionnement de l'onduleur hybride. Nous tenons à souligner que ce mode NE propose pas d'équilibrage de puissance par phase.

5.4.2 Autoconsommation

L'autoconsommation est destinée aux situations où l'utilisateur vise à équilibrer l'exportation et l'importation de manière à ce que la somme nette soit égale à zéro. Le contrôleur Reduxi surveille la consommation et la production nettes du réseau, calcule la différence entre elles et agit en conséquence.

Cependant, les limites de puissance pour l'exportation et l'importation depuis le réseau sont limitées par les limites dans les cartes de droite "Limites de puissance active d'exportation/importation du réseau".

1. Cas où il n'y a pas assez de production PV :

La production PV est de 0
ou
La production PV est inférieure à la consommation du bâtiment
et
Le SOC du stockage par batterie est supérieur au SOC minimum

alors le stockage par batterie sera déchargé pour atteindre la valeur zéro sur la puissance active du réseau. Le contrôleur Reduxi déchargera le stockage par batterie pour couvrir la consommation du bâtiment jusqu'au SOC minimum.

2. Cas où il y a suffisamment de production PV :

La production PV couvre la production du bâtiment
et
La production PV est supérieure à la limite de puissance active d'exportation du réseau
et
Le SOC du stockage par batterie est inférieur au SOC maximum

alors le stockage par batterie sera chargé par la puissance excédentaire jusqu'à ce que le stockage par batterie atteigne le SOC maximum.

Lorsque le stockage par batterie atteint le SOC maximum, la production PV sera limitée pour ne pas dépasser la limite de puissance active d'exportation du réseau.

Après la fin de la journée de production PV, à nouveau 1. cas est utilisé.

5.4.3 Consommation maximale

La consommation maximale est destinée aux situations où l'utilisateur décide d'importer autant d'énergie que possible du réseau. Ce mode est généralement utilisé en combinaison avec l'EVSE (équipement d'alimentation pour véhicule électrique) et le BSEE (équipement de stockage d'énergie par batterie), permettant à l'utilisateur d'augmenter la puissance à la demande.

max consumtion.PNG

1. Cas où la consommation du bâtiment est inférieure à la limite de puissance active d'importation du réseau :

La consommation du bâtiment est inférieure à la limite de puissance active d'importation du réseau
ou
Le SOC du stockage par batterie est inférieur au SOC maximum
ou
Le VE est connecté à l'EVSE mais ne charge pas

alors le stockage par batterie et le VE commenceront à charger pour atteindre la limite de puissance active d'importation du réseau jusqu'à ce que le SOC maximum du stockage par batterie ou du VE soit atteint.

2. Cas où il y a production PV :

La production PV est supérieure à 0
ou
La consommation du bâtiment est inférieure à la limite de puissance active d'importation du réseau
ou
Le SOC du stockage par batterie est inférieur au SOC maximum
ou
Le VE est connecté à l'EVSE mais ne charge pas

alors toute l'énergie produite par le PV sera d'abord utilisée par l'EVSE ou le stockage par batterie. Lorsque le SOC maximum sera atteint, il enverra de l'énergie au réseau, mais toujours pas plus que la limite de puissance active d'exportation du réseau définie. Le stockage par batterie ne sera pas déchargé tant que la consommation du bâtiment ne sera pas supérieure à la production PV.

5.4.4 Régulation des pointes

L’écrêtage des pics est destiné aux situations où l’utilisateur décide de limiter la puissance active d’importation réseau lorsque la limite est atteinte. La limite de puissance active d'importation du réseau est importante, définie par deux paramètres sur les cartes de droite définissant "Limites de puissance active d'exportation/importation du réseau"

1. Cas où la consommation du bâtiment est inférieure à la puissance active d'importation du réseau :

La production PV est inférieure à 0 ou égale à 0
ou
La consommation du bâtiment est supérieure à la limite de puissance active d'importation du réseau
et
Le VE est en charge
et
Le stockage par batterie est supérieur au SOC minimum

Alors le stockage par batterie commencera à se décharger pour couvrir la puissance de charge du VE afin de ne pas dépasser la limite de puissance active d'importation du réseau.

S'il n'y a pas de stockage de batterie disponible, la puissance du chargeur de VE sera réduite pour ne pas dépasser la limite de puissance active d'importation du réseau.

La batterie sera en charge lorsque la limite de puissance active d'exportation du réseau sera atteinte et qu'il y aura suffisamment de production PV.

6. Stratégies

Les stratégies permettent la régulation des appareils individuels en fonction des mesures enregistrées par le contrôleur Reduxi. Grâce aux stratégies, vous pouvez limiter la consommation d'appareils individuels ou de groupes d'appareils dans le configurateur Reduxi. Vous limitez la consommation en définissant les valeurs que les appareils ne doivent pas dépasser. Vous pouvez choisir parmi différentes stratégies pour optimiser la consommation d'énergie. Utilisez les priorités pour définir une hiérarchie de stratégies.

Pour ajouter et gérer une stratégie, veuillez suivre un article dédié à ce sujet : Stratégies pour le contrôleur Reduxi

Les stratégies sont les modes de commande automatique des appareils, contrairement aux modes manuels décrits dans 5.4. Commande manuelle de l'appareil

7. Plan tarifaire du fournisseur d'énergie

Le plan tarifaire vous permet de consulter le plan tarifaire de votre électricité (y compris l'énergie, les frais de réseau, les frais de fournisseur, etc.). Le plan tarifaire doit être défini dans l'application Cloud comme spécifié dans Listes de prix Reduxi. Ce menu vous permet de consulter les prix pour la journée en cours.

8. Paramètres

Grâce au module Paramètres, vous pouvez accéder à tous les paramètres

Paramètres du réseau
Paramètres réseau (Internet)
système,
utilisateurs,
etc.

8.1. Réseau

Les paramètres du réseau vous permettent de définir les spécificités de votre connexion au réseau électrique. Pour plus de détails, voir 3.2. Paramètres du réseau

8.2. Réseau

Les paramètres réseau indiquent comment le contrôleur Reduxi est connecté au réseau (Internet). Le module vous permet de configurer Reduxi selon les règles de votre réseau informatique interne. Vous pouvez ici sélectionner la méthode de connexion ou définir la méthode de communication (Proxy).

Reduxi prend en charge la mise en réseau via :

réseau filaire (LAN),
réseau sans fil (Wi-Fi),

Réseau filaire (LAN) et sans fil (Wi-Fi)

Si le contrôleur Reduxi est connecté au réseau via un réseau filaire (LAN), vous pouvez accéder aux données concernant cette connexion sous l'onglet Réseau filaire.

Sous l'onglet Réseau sans fil, vous pouvez connecter le contrôleur Reduxi au réseau via une connexion sans fil (Wi-Fi). Vous pouvez trouver le réseau sans fil désiré en cliquant sur le bouton Rechercher. Sélectionnez la connexion sans fil désirée et saisissez le mot de passe, si nécessaire.

Note : Pour les réseaux filaires et sans fil, vous pouvez attribuer une adresse IP statique ou dynamique au contrôleur.

Serveur alternatif (Proxy)

Si votre environnement nécessite un serveur Proxy, vous pouvez configurer les paramètres du serveur Proxy sous l'onglet Serveur Proxy.

8.3. Système

Le menu des paramètres système permet des configurations avancées pour une utilisation plus spécifique.

8.3.1. Identificateur

L'identificateur vous affiche les informations système destinées à identifier le configurateur Reduxi et le contrôleur Reduxi. Ce menu spécifie également l'UnitID (qui est l'ID du contrôleur Reduxi). Cet ID est très important pour résoudre les problèmes liés à un emplacement spécifique.

Note : Les données sont pré-remplies et ne peuvent pas être modifiées ou supprimées.

8.3.2. Open VPN

Open VPN est prévu pour l'assistance à distance.

Si vous souhaitez une assistance à distance de la part de notre équipe de support, vous devez :

Connecter Reduxi au réseau Internet.
Modifier les règles du pare-feu pour l'adresse IP 193.9.21.21 et le port TCP 2002.
Entrez le fichier de configuration dans le champ de configuration Open VPN ; pour le fichier de configuration Open VPN, envoyez une demande à notre support : support@reduxi.eu.

Si la connexion Open VPN fonctionne, l'adresse IP est affichée. Envoyez l'adresse IP à notre support. Grâce à cette adresse IP, notre support peut accéder au contrôleur Reduxi via une connexion Open VPN.

Pour désactiver l'accès distant via une connexion Open VPN, fermez le pare-feu ou supprimez le fichier de configuration Open VPN pour désactiver l'accès externe.

Note : Si la connexion Open VPN ne fonctionne pas, une erreur s'affichera. Veuillez contacter notre assistance pour obtenir de l'aide : support@reduxi.eu.

8.3.3. Connecteur

Connecteur

Le module Connecteur permet d'envoyer les donn ées du contr ôleur web :

via le Cloud à notre application web Reduxi,
en MQTT : serveur indirect pour les donn ées ; les donn ées peuvent être envoy ées à une autre application ou base de donn ées.

Connecteur/Cloud

Si vous souhaitez voir votre contrôleur Reduxi dans l'application web Reduxi, connectez-le au cloud ici. L'application web Reduxi permet une vue d'ensemble des mesures, où que vous soyez. Les instructions d'utilisation de l'application web Reduxi sont disponibles sur notre site web support.reduxi.eu.

Connecteur/MQTT

Pour la connexion MQTT, vous avez besoin des données d'accès au serveur MQTT. L'accès au serveur MQTT est possible via un certificat ou des données d'authentification. Vous pouvez définir ici le format d'envoi des données au broker MQTT.

Sur le serveur MQTT, selon la configuration, il est nécessaire d'autoriser l'accès au contrôleur Reduxi via la méthode de connexion sélectionnée.

Pour plus de d étails, consultez les articles suivants : Exemple de connexion du configurateur Reduxi à un courtier MQTT ? et Contr ôleur Reduxi : API MQTT

8.3.4. Configuration

Sauvegarde

Le module de sauvegarde du configurateur permet d'exporter toutes les données de configuration du contrôleur Reduxi vers un fichier source de configuration.

Restaurer

Le module de restauration du configurateur vous permet de restaurer les données de configuration sur le contrôleur Reduxi à partir d'un fichier source de configuration.

Lors de l'importation des données de configuration, nous pouvons sélectionner le type de données de configuration que nous souhaitons importer (connexion Cloud, connexion MQTT, réseau, OpenVPN).

Note : Lors de la restauration des données de configuration, toutes les données seront supprimées et ne pourront pas être restaurées !

8.3.5. Gestionnaire de système de distribution

Ce module vous permet de sélectionner votre gestionnaire de système de distribution. Ils sont regroupés par pays.

8.3.6. Heure

Le module Heure nous permet de saisir le fuseau horaire et le serveur horaire via lequel le système Reduxi met à jour l'heure.

Si vous avez saisi un serveur NTP valide et que le contrôleur Reduxi a accès au réseau Internet, la date et l'heure seront mises à jour à un certain intervalle selon les données obtenues du serveur NTP.

Note : Si le serveur NTP n'est pas configuré, que le contrôleur Reduxi n'a pas accès à Internet ou que le serveur NTP n'est pas accessible, vous pouvez paramétrer la date et l'heure manuellement.

8.3.7. Mise à jour

Le module de mise à jour vous permet de mettre à jour le configurateur Reduxi avec un correctif logiciel à jour. Une mise à jour automatique est possible ici (option préférée avec le canal Stable), ou manuelle (où la mise à jour est effectuée par notre équipe de support Reduxi via assistance à distance (Open VPN)).

Note : Lors de la mise à jour, les données stockées sur le contrôleur Reduxi ne sont pas perdues. Les données restent sur le contrôleur.

8.3.9. Réinitialisation d'usine

Le module Redémarrage vous permet de redémarrer le contrôleur Reduxi. Le redémarrage peut résoudre certains problèmes dans certains cas. Pendant le redémarrage, le contrôleur Reduxi sera indisponible et n'enregistrera pas les mesures.
Note : Si le configurateur Reduxi ne redémarre pas, le problème est probablement sur le contrôleur Reduxi. Vérifiez les LED à l'arrière du contrôleur et contactez notre assistance pour résoudre le problème : support@reduxi.eu. Vous pouvez lire ce que signifie chaque voyant dans les Instructions pour connecter le contrôleur (Reduxi Controller).

8.3.8. Red émarrage

Le module Réinitialisation usine vous permet de réinitialiser le contrôleur Reduxi aux paramètres d'usine ("Réinitialiser"). La réinitialisation vise à supprimer toutes les données et à réinitialiser le contrôleur Reduxi.

Si vous cliquez sur la réinitialisation d'usine, deux fenêtres s'ouvriront :

Indiquez que vous comprenez que toutes les données seront perdues.
Confirmez la réinitialisation du contrôleur aux paramètres d'usine.

Pendant une réinitialisation d'usine, le contrôleur Reduxi sera indisponible et n'enregistrera pas les mesures.

AVERTISSEMENT : Si vous réinitialisez le contrôleur Reduxi aux paramètres d'usine, toutes les données seront supprimées et ne pourront pas être récupérées

8.3.10. Outils

Ce menu contient quelques outils de base pour le diagnostic des problèmes :

- test ping pour tester la connexion avec le périphérique connecté TCP/IP

- test de port TCP, pour tester les ports du périphérique connecté TCP/IP

9. Utilisateurs

Le module Utilisateurs fournit un affichage complet de tous les utilisateurs qui ont été ajoutés au configurateur Reduxi.

Le module vous permet de :

ajouter des utilisateurs,
afficher et modifier des utilisateurs,
supprimer des utilisateurs.

9.1. Ajout d'un nouvel utilisateur

Pour ajouter un nouvel utilisateur, cliquez sur le bouton Nouvel utilisateur. Le formulaire de création d'un nouvel utilisateur apparaît. Remplissez les champs obligatoires et enregistrez le nouvel utilisateur.

Note : Il n'est pas possible d'attribuer différents rôles aux utilisateurs dans Reduxi Configurator. Chaque utilisateur ajouté dispose de droits d'accès complets au configurateur Reduxi. Vous pouvez attribuer des rôles différents à un utilisateur dans l'application Cloud Reduxi. Pour accéder à l'application web, vous devez vous connecter au Cloud. Les instructions pour accéder à l'application Web sont disponibles sur notre site Web support.reduxi.eu.

9.2. Affichage et modification des utilisateurs

Dans le module Utilisateurs, vous aurez un affichage de tous les utilisateurs ajoutés.

Pour modifier un utilisateur, cliquez sur l'icône "crayon" située à l'extrême droite de la ligne de l'utilisateur sélectionné. Le même formulaire s'ouvre que lors de l'ajout d'un nouvel utilisateur.

Note : Une fois que vous avez créé un nom d'utilisateur, il ne peut pas être modifié. Cependant, vous pouvez modifier les autres champs du formulaire.

9.3. Suppression des utilisateurs

Vous pouvez supprimer des utilisateurs dans le module Utilisateurs . Pour supprimer, cliquez sur l'icône "corbeille" située à l'extrême droite de la ligne de l'appareil sélectionné. Vous devez toujours avoir au moins un utilisateur actif.

Note : Si vous souhaitez supprimer le dernier utilisateur actif, le système ne vous le permettra pas. Vous recevrez un message d'erreur.

10. Profil

Vous pouvez accéder au module Profil dans le menu latéral, en bas à gauche. Vous pouvez modifier votre nom, votre prénom et votre mot de passe dans votre profil. Vous ne pouvez pas modifier votre nom d'utilisateur une fois que vous l'avez créé. Vous pouvez également modifier la langue dans la section Profil.

Les informations sur la politique de confidentialité se trouvent également dans la section Profil.

Note : La Page de profil permet de modifier l'utilisateur actuel. Pour ajouter et modifier d'autres utilisateurs, allez dans 6. Module Utilisateurs

Associé à
