Paramètres de la batterie Victron
Paramètres de la batterie Victron pour Reduxi : réglages ESS, Modbus TCP et unit ID sur l'appareil GX.
1 Documentation technique
Documents Victron pour la connexion Modbus TCP et les réglages ESS :
- Liste des registres Modbus-TCP (XLSX) – liste des registres. L'onglet Unit ID mapping indique quel unit ID correspond à quel appareil.
- Data communication with Victron Energy products (PDF) – livre blanc avec la section Modbus-TCP.
- FAQ Modbus-TCP – comment activer Modbus-TCP sur un appareil GX.
- Manuel Energy Storage System (ESS) – description des réglages ESS dans l'appareil GX.
2 Matériel nécessaire
Vous avez besoin de :
- Appareil Victron GX avec le système de batterie Victron connecté
- Reduxi Controller
- Connexion réseau (Ethernet) entre l'appareil GX, le Reduxi Controller et votre routeur
- Ordinateur portable ou tablette avec accès à Internet pour configurer l'appareil dans Reduxi
3 Paramètres sur l'appareil Victron GX
Effectuez ces réglages dans le menu de l'appareil GX. Les captures d'écran montrent la Remote Console de l'appareil GX.
3.1 Paramètres ESS
Ouvrez Settings – ESS. Sous Grid metering, sélectionnez Inverter/Charger et confirmez.
Les captures d'écran montrent ces valeurs ESS :
| Réglage | Valeur |
|---|---|
| Mode | Optimized (without BatteryLife) |
| Grid metering | Inverter/Charger |
| Multiphase regulation | Individual phase |
| Minimum SOC (unless grid fails) | 30% |
| Limit inverter power | Off |
| Grid setpoint | 20 W |
Description textuelle de cette image

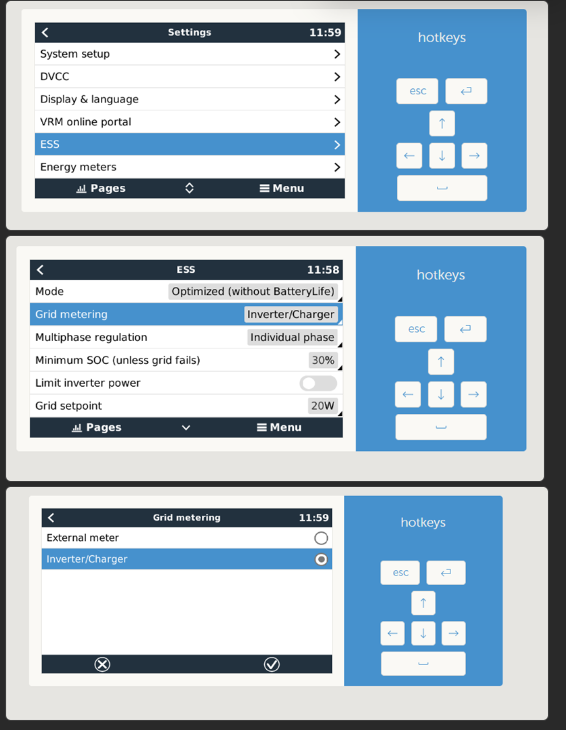

Trois captures d'écran empilées de la Victron Remote Console, chacune avec un panneau bleu de raccourcis à droite (boutons esc et enter, boutons fléchés, barre d'espace). En haut : page Settings, heure 11:59 : System setup ; DVCC ; Display & language ; VRM online portal ; ESS (surligné en bleu) ; Energy meters. Au milieu : page ESS, heure 11:58 : Mode : Optimized (without BatteryLife) ; Grid metering : Inverter/Charger (surligné) ; Multiphase regulation : Individual phase ; Minimum SOC (unless grid fails) : 30% ; Limit inverter power : off (commutateur) ; Grid setpoint : 20W. En bas : page Grid metering, heure 11:59, avec deux options radio : External meter (non sélectionné) et Inverter/Charger (surligné, sélectionné). Icônes de la barre du bas : une croix (annuler) et une coche (confirmer).
3.2 Activer Modbus TCP et lire l'unit ID
Ouvrez la Device List et sélectionnez Settings.
Description textuelle de cette image

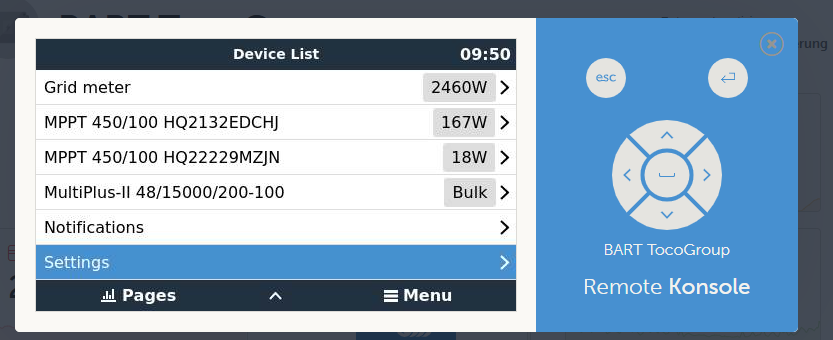

Capture d'écran de la Victron Remote Console, page Device List, heure 09:50. Lignes : Grid meter 2460W ; MPPT 450/100 HQ2132EDCHJ 167W ; MPPT 450/100 HQ22229MZJN 18W ; MultiPlus-II 48/15000/200-100 Bulk ; Notifications (flèche) ; Settings (surligné en bleu, flèche). Barre du bas : Pages, flèche haut, Menu. À droite : panneau bleu avec les boutons esc et enter, un pavé directionnel, le texte BART TocoGroup et Remote Konsole.
Sélectionnez Services.
Description textuelle de cette image

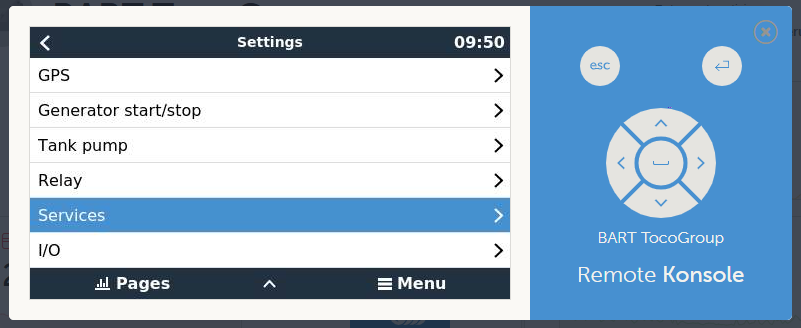

Capture d'écran de la Victron Remote Console. À gauche : menu Settings de l'appareil GX avec l'heure 09:50 et une flèche de retour. Liste : GPS ; Generator start/stop ; Tank pump ; Relay ; Services (surligné en bleu) ; I/O ; chacun avec une flèche à droite. Barre du bas : Pages, une flèche haut, Menu. À droite : panneau bleu avec les boutons esc et enter, un pavé directionnel rond avec des flèches, le texte BART TocoGroup et le texte Remote Konsole.
Réglez Modbus TCP sur Enabled. Ouvrez ensuite l'entrée Modbus TCP.
Description textuelle de cette image

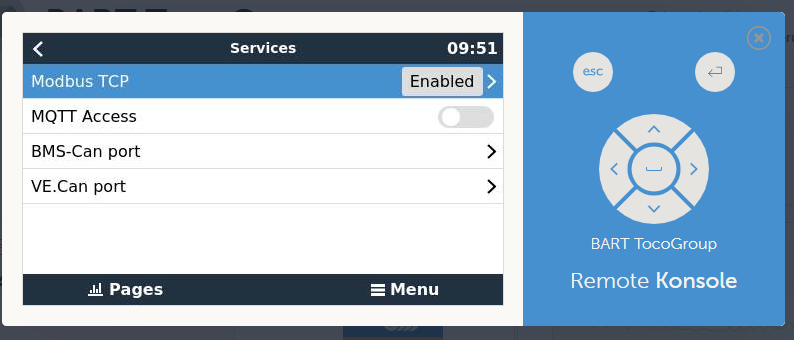

Capture d'écran de la Victron Remote Console, page Services, heure 09:51, avec une flèche de retour. Lignes : Modbus TCP : Enabled (surligné en bleu) ; MQTT Access : off (commutateur) ; BMS-Can port (flèche) ; VE.Can port (flèche). Barre du bas : Pages, Menu. À droite : panneau bleu avec les boutons esc et enter, un pavé directionnel, le texte BART TocoGroup et Remote Konsole.
Sélectionnez Available services.
Description textuelle de cette image

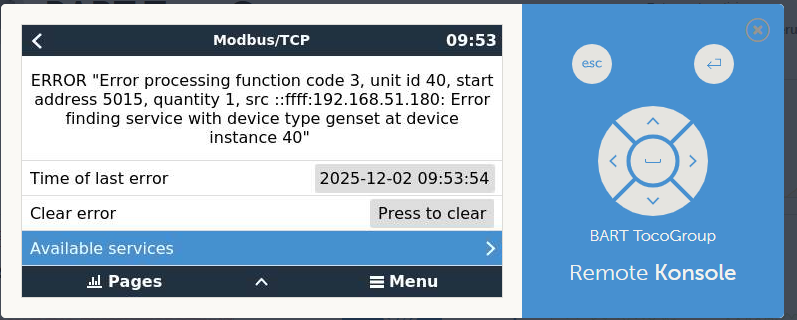

Capture d'écran de la Victron Remote Console, page Modbus/TCP, heure 09:53, avec une flèche de retour. Texte d'erreur : ERROR "Error processing function code 3, unit id 40, start address 5015, quantity 1, src ::ffff:192.168.51.180: Error finding service with device type genset at device instance 40". Lignes : Time of last error : 2025-12-02 09:53:54 ; Clear error : bouton Press to clear ; Available services (surligné en bleu, flèche à droite). Barre du bas : Pages, flèche haut, Menu. À droite : panneau bleu avec les boutons esc et enter, un pavé directionnel, le texte BART TocoGroup et Remote Konsole.
Sous Available services, vous voyez les appareils connectés avec leurs unit ID. Vous avez besoin de l'unit ID de la batterie plus tard dans Reduxi comme adresse Modbus.
Description textuelle de cette image

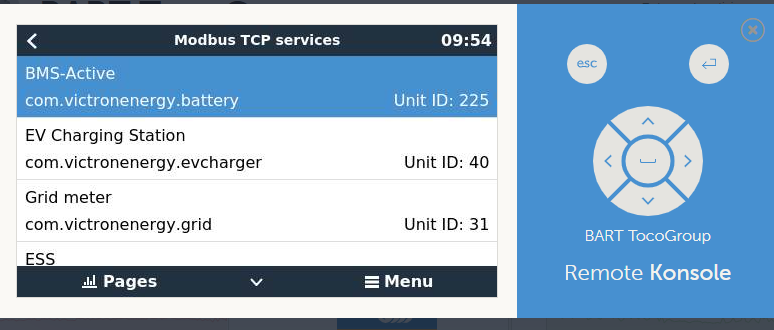

Capture d'écran de la Victron Remote Console, page Modbus TCP services, heure 09:54. Liste : BMS-Active, com.victronenergy.battery, Unit ID : 225 (surligné en bleu) ; EV Charging Station, com.victronenergy.evcharger, Unit ID : 40 ; Grid meter, com.victronenergy.grid, Unit ID : 31 ; ESS (coupé, aucune autre donnée visible). Barre du bas : Pages, flèche bas, Menu. À droite : panneau bleu avec les boutons esc et enter, un pavé directionnel, le texte BART TocoGroup et Remote Konsole.
| Service | Unit ID sur la capture d'écran |
|---|---|
BMS-Active (com.victronenergy.battery) |
225 |
EV Charging Station (com.victronenergy.evcharger) |
40 |
Grid meter (com.victronenergy.grid) |
31 |
4 Se connecter à l'interface web de Reduxi
Vous pouvez ouvrir l'interface web de Reduxi de deux façons :
Description textuelle de cette image
Capture d'écran de trois écrans de l'application mobile Reduxi côte à côte, avec des cadres cyan et des pastilles numérotées de 2 à 4. Écran de gauche (tableau de bord, thème sombre) : icône de menu en haut à gauche entourée d'un cadre et de la pastille 2 ; logo 'reduxi' ; onglets 'Real time data' (actif) et 'Statistics' ; prix 5.79 € et température 3.2 °C ; schéma de flux d'énergie avec une maison au centre (-1.25 kW) et des icônes avec les valeurs 69.0 W, 1.3 kW, 1.1 kW (cercle rouge), -165.0 W avec 97 % (cercle rouge) et des valeurs 0.0 W en bas ; onglets 'Power' et 'Energy' ; navigation du bas : Dashboard, Diagnostics, Device control, Settings. Écran du milieu (menu latéral) : logo 'reduxi', 'Number of locations: 1233', titre 'Reduxi device management', entrées '+ Add Reduxi location' et 'Reduxi devices' (entourée d'un cadre et de la pastille 3), puis 'My profile' et 'About app'. Écran de droite (page de l'appareil) : Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet ; état 'Connected' ; carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update' ; carte 'Connect to configurator' : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' avec le bouton 'Activate tunnel connection' (entouré d'un cadre et de la pastille 4) ; carte 'Unit details' avec le champ 'Unit ID'.
Description textuelle de cette image
Capture d'écran composée de deux parties côte à côte. Partie gauche : écran de l'application mobile Reduxi sur fond sombre. En haut : bouton Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet et un bornier ; état 'Connected' avec une icône Wi-Fi. Carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update'. Carte 'Connect to configurator' avec une icône de clé : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' et le bouton 'Open configurator', entouré d'un cadre cyan et de la pastille 5. En dessous : carte 'Unit details' avec un champ 'Unit ID' (valeur non visible). Partie droite : le Reduxi Configurator ouvert dans un navigateur, entouré d'un cadre cyan et de la pastille 6. En-tête : flèche de retour, 'Tunnel connection', icône d'actualisation. Barre latérale gauche avec des icônes (éclair, puce, éclair, diagramme en barres, engrenage). Page 'Home' avec une icône de lien verte. Avis vert : 'New patch available. Click here to apply.' avec une croix de fermeture. Heure 09:12:56. Schéma de flux d'énergie avec une maison au centre (1.700 kW) et des icônes pour le réseau (0.000 kW), le solaire (1.700 kW), la batterie (verte, 0.000 kW et 0.800 kW), un appareil à gauche (0.900 kW), un véhicule électrique et une borne ou un appareil en bas. Libellé 'Energy manager' en bas.
http://reduxi.local. Vous trouverez l'adresse IP du contrôleur dans la liste des appareils de votre routeur ou dans l'application Reduxi sous Reduxi devices.admin · Mot de passe : admin (valeurs d'usine)Description textuelle de cette image
Capture d'écran de la page de connexion du Reduxi Configurator dans une fenêtre de navigateur Chrome. La barre d'adresse affiche 'Not secure' et 'reduxi.local' ; elle est entourée d'un cadre cyan, et une copie agrandie (cadre cyan, texte 'Not secure reduxi.local') est affichée à gauche, reliée par une ligne cyan. Arrière-plan de la page : dessin au trait gris clair d'une maison avec des panneaux solaires (verts), une wallbox, un onduleur, une voiture et une borne de recharge. En haut à gauche : logo 'reduxi configurator'. Au centre, une boîte de connexion avec le titre 'Login', un sélecteur de langue (drapeau anglais, 'English'), un champ de nom d'utilisateur et un champ de mot de passe, et un bouton sombre 'Login'.
Description textuelle de cette image
Capture d'écran de l'interface web du Reduxi Configurator après la connexion, thème clair. En haut à gauche : logo 'reduxi configurator'. Barre d'en-tête : 'Home' à gauche, état vert 'Connected' en haut à droite. Barre latérale gauche : section 'Devices' dépliée avec une liste d'entrées, puis sections repliées 'Manager', 'Configuration' et 'Settings'. Zone principale : schéma de flux d'énergie. Maison au centre avec un anneau, valeur 24.20 kW. Icône Grid en haut à gauche, 24.20 kW (point rouge sur sa ligne). Icône Solar en haut à droite, valeur '-'. Icône de gauche (batterie ou appareil), 6.700 kW (point vert sur sa ligne). Icônes de droite (stockage par batterie et un appareil), valeurs '-'. Icône EV charger en bas à gauche, 31.00 kW. Une autre icône d'appareil en bas à droite. Étiquette 'Energy manager' sous la maison.
5 Ajouter la batterie Victron à Reduxi
Suivez ces étapes pour ajouter la batterie ou modifier un appareil existant.
5.1 Paramètres de base
Connectez-vous en local au Reduxi Configurator sur le controller (voir Point 4) et cliquez sur + Add device.
À la première étape (paramètres de base), sélectionnez le device type et le type de la batterie Victron et saisissez le nom de votre choix. Cliquez ensuite sur Next.
5.2 Paramètres de communication
Saisissez les informations de connexion de l'appareil GX :
| Paramètre | Valeur |
|---|---|
| Connexion | TCP/IP |
| IP | Adresse IP de l'appareil Victron GX |
| Port |
502 (port Modbus TCP standard) |
| Adresse Modbus | Unit ID de la batterie, relevé sous Available services (voir Point 3) |
5.3 Tester la communication
Cliquez sur Test communication en bas de l'assistant. Le test lit la batterie Victron une fois et n'enregistre rien. Si le test réussit, cliquez sur Done : seul Done crée l'appareil.
Description textuelle de cette image
Capture d'écran de la barre de boutons inférieure d'une page du Reduxi Configurator. À gauche : bouton 'Back'. À droite : bouton 'Test communication' (entouré d'un cadre cyan) et bouton sombre 'Done'.
Description textuelle de cette image
Capture d'écran de la page 'Communication channel and device configuration' du Reduxi Configurator. Connection * : TCP/IP (liste déroulante). IP * : 192.168.50.243, avec le bouton 'Scan for IP'. Port * : 502, avec le bouton 'Test port'. Modbus unit ID * : 1. Boutons en bas : Back (à gauche), Test communication et Done (à droite). Le bouton Done est entouré d'un cadre cyan.
6 Vérifier les mesures
6.1 Dernières mesures
Une fois la communication établie, vérifiez les valeurs de la batterie sous Devices dans le Reduxi Configurator.
6.2 Activer la commande par Reduxi
Pour un pilotage par Reduxi, réglez le control type de l'appareil sur AUTO sous Devices dans le Reduxi Configurator. Ce n'est qu'alors que les commandes de la stratégie agissent sur la batterie.
Pour réduire vos coûts d'énergie grâce aux prix et aux tarifs dynamiques, définissez une stratégie comme décrit dans Stratégies pour le contrôleur Reduxi.
✓ Résumé
Préparation (Points 1–2) : ouvrez les documents Victron et préparez l'appareil GX, le Reduxi Controller et un ordinateur portable.
Appareil Victron GX (Point 3) : réglez Grid metering sur Inverter/Charger, activez Modbus TCP et relevez l'unit ID de la batterie.
Ajout à Reduxi (Points 4–5) : connectez-vous à l'interface web Reduxi, ajoutez l'appareil et saisissez l'IP, le port 502 et l'unit ID.
Mise en service (point 6) : vérifiez les mesures et réglez le control type sur AUTO.
→ Problèmes courants
| Problème | Solution |
|---|---|
| Le Test communication échoue | Vérifiez que Modbus TCP est sur Enabled sous Settings – Services sur l'appareil GX. Vérifiez l'adresse IP de l'appareil GX, le port 502 et l'unit ID sous Available services. |
| La page Modbus/TCP de l'appareil GX affiche une erreur | La page affiche l'erreur et l'heure de la dernière erreur. Cliquez sur Clear error et relancez le test. |
| Open configurator ne s'ouvre pas ou reste vide | Le tunnel n'est pas encore actif. Patientez environ 30 secondes et vérifiez que le contrôleur est en ligne. |
La connexion avec admin est refusée |
Le mot de passe a été modifié lors de l'installation. Demandez-le à l'installateur. Le mot de passe de votre compte Reduxi ne fonctionne pas ici. |
reduxi.local ne se charge pas |
Votre appareil ne se trouve pas sur le même réseau que le contrôleur. Utilisez l'adresse IP ou la connexion par tunnel. |
| Le test de communication échoue, l'appareil apparaît hors ligne | Vérifiez l'accessibilité, l'adresse IP / le port / l'ID d'unité, et que le protocole est activé sur l'appareil. |
