Comment connecter le SAJ CM2 BESS au Reduxi Controller
Intégrez le SAJ CM2 BESS au Reduxi Controller via Modbus TCP. Vous bénéficiez ainsi d'une flexibilité maximale, de coûts réduits et d'une consommation d'énergie moindre.

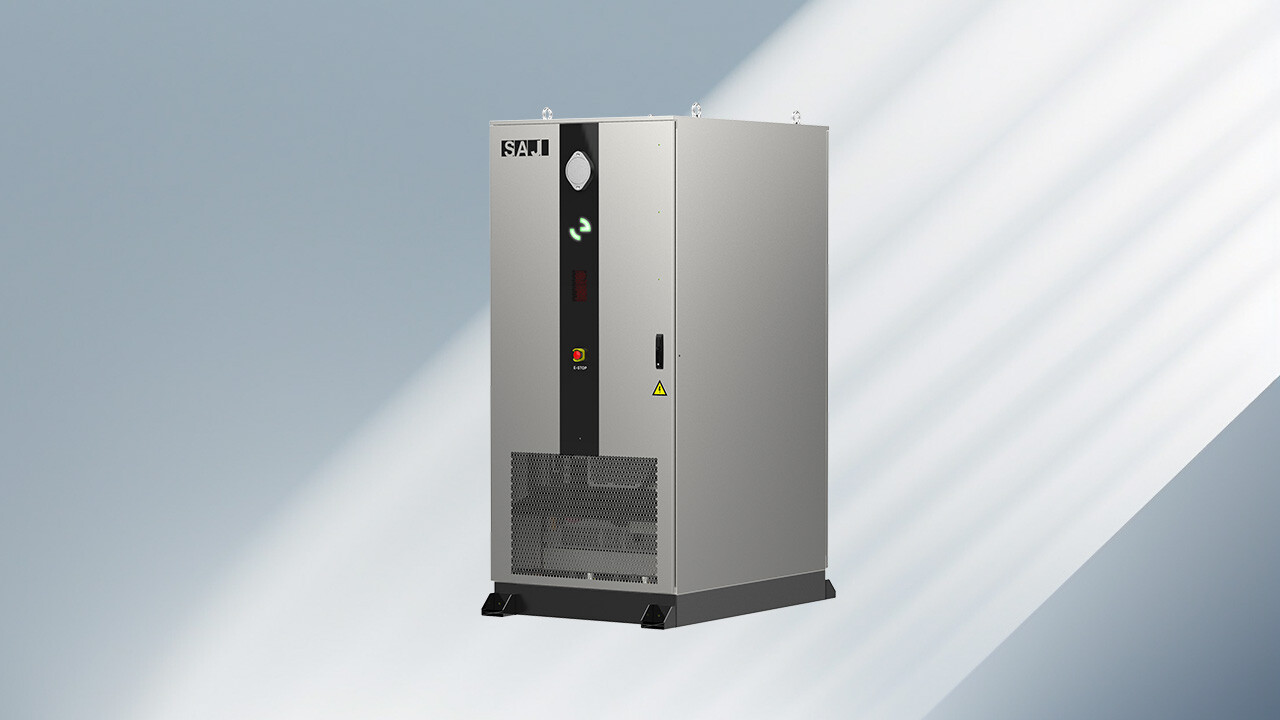

Description textuelle de cette image
Photo produit du SAJ CM2 Smart C&I All-in-One BESS : une armoire haute et étroite gris argenté avec le logo SAJ en haut à gauche, une bande verticale noire sur la face avant avec de petits voyants verts et rouges, un panneau d'avertissement jaune près du coin inférieur droit de la porte et une grille en bas, posée sur une base sombre. L'arrière-plan est un dégradé bleu-gris avec des traînées lumineuses diagonales.
1 Préparation
1.1 Documentation technique
- CM2 Quick Installation Guide – Guide d'installation rapide du SAJ CM2
- CM2 Full Installation Manual – Manuel d'utilisation complet du SAJ CM2
- SAJ CM2 series product page – Page produit du Smart C&I All-in-One BESS
1.2 Équipement nécessaire
- Reduxi Controller
- Système de batterie SAJ CM2 (CM2-EMS BESS)
- Câble Ethernet et routeur local
- Ordinateur portable ou tablette avec accès à Internet pour configurer l'appareil dans Reduxi
2 Connecter le SAJ CM2 au Reduxi Controller
2.1 Prérequis
Pour que le CM2-EMS BESS communique avec le Reduxi Controller, deux conditions sont nécessaires :
- Le protocole Modbus TCP/IP doit être ouvert.
- L'adresse IP du système de batterie SAJ CM2.
2.2 Connecter le SAJ CM2 au réseau local
Le SAJ CM2 et le Reduxi Controller doivent se trouver sur le même réseau.
- Connectez le CM2 BESS au routeur local par Ethernet. Pour des instructions détaillées, consultez le manuel du CM2.
- Le port 502 Modbus du CM2 s'ouvre automatiquement lorsque vous le connectez par Ethernet.

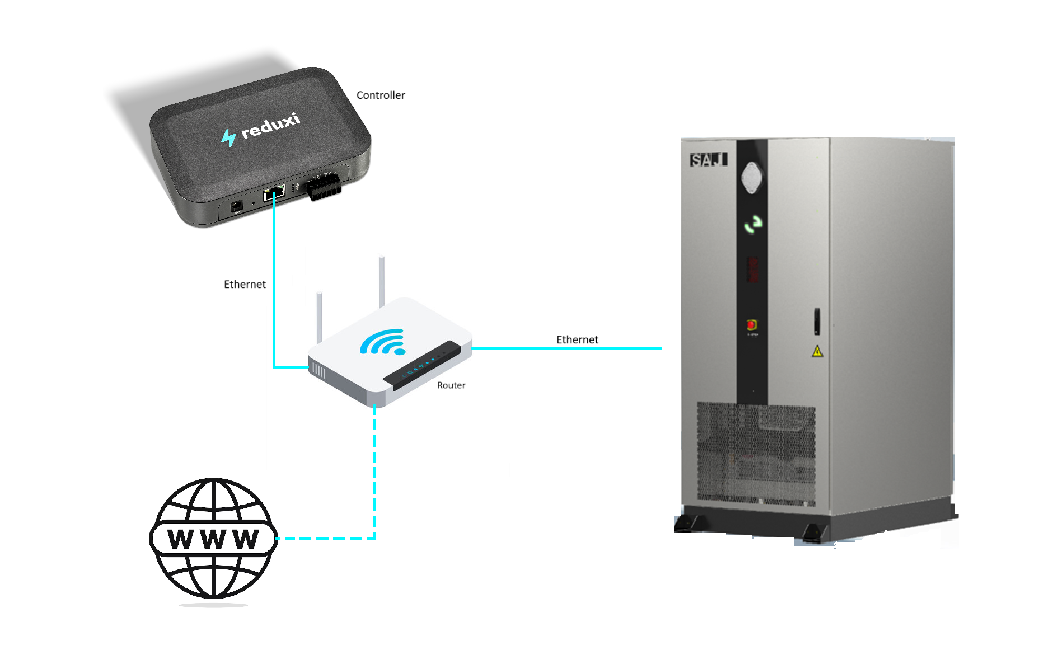

Description textuelle de cette image
Schéma de la connexion réseau entre un Reduxi Controller, un routeur et une armoire de batterie SAJ CM2, sur fond blanc. En haut à gauche : Reduxi Controller noir avec le logo reduxi, libellé Controller. Au milieu : routeur Wi-Fi blanc avec deux antennes, libellé Router. À droite : armoire de batterie grise et haute avec le logo SAJ en haut, une bande avant noire et une grille d'aération en bas. Lignes : ligne bleue continue libellée Ethernet du Controller vers le Router ; ligne bleue continue libellée Ethernet du Router vers l'armoire SAJ ; ligne bleu clair en pointillés du Router vers une icône de globe avec les lettres WWW (Internet).
3 Se connecter à l'interface web de Reduxi
Vous pouvez ouvrir l'interface web de Reduxi de deux façons :
Description textuelle de cette image
Capture d'écran de trois écrans de l'application mobile Reduxi côte à côte, avec des cadres cyan et des pastilles numérotées de 2 à 4. Écran de gauche (tableau de bord, thème sombre) : icône de menu en haut à gauche entourée d'un cadre et de la pastille 2 ; logo 'reduxi' ; onglets 'Real time data' (actif) et 'Statistics' ; prix 5.79 € et température 3.2 °C ; schéma de flux d'énergie avec une maison au centre (-1.25 kW) et des icônes avec les valeurs 69.0 W, 1.3 kW, 1.1 kW (cercle rouge), -165.0 W avec 97 % (cercle rouge) et des valeurs 0.0 W en bas ; onglets 'Power' et 'Energy' ; navigation du bas : Dashboard, Diagnostics, Device control, Settings. Écran du milieu (menu latéral) : logo 'reduxi', 'Number of locations: 1233', titre 'Reduxi device management', entrées '+ Add Reduxi location' et 'Reduxi devices' (entourée d'un cadre et de la pastille 3), puis 'My profile' et 'About app'. Écran de droite (page de l'appareil) : Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet ; état 'Connected' ; carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update' ; carte 'Connect to configurator' : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' avec le bouton 'Activate tunnel connection' (entouré d'un cadre et de la pastille 4) ; carte 'Unit details' avec le champ 'Unit ID'.
Description textuelle de cette image
Capture d'écran composée de deux parties côte à côte. Partie gauche : écran de l'application mobile Reduxi sur fond sombre. En haut : bouton Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet et un bornier ; état 'Connected' avec une icône Wi-Fi. Carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update'. Carte 'Connect to configurator' avec une icône de clé : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' et le bouton 'Open configurator', entouré d'un cadre cyan et de la pastille 5. En dessous : carte 'Unit details' avec un champ 'Unit ID' (valeur non visible). Partie droite : le Reduxi Configurator ouvert dans un navigateur, entouré d'un cadre cyan et de la pastille 6. En-tête : flèche de retour, 'Tunnel connection', icône d'actualisation. Barre latérale gauche avec des icônes (éclair, puce, éclair, diagramme en barres, engrenage). Page 'Home' avec une icône de lien verte. Avis vert : 'New patch available. Click here to apply.' avec une croix de fermeture. Heure 09:12:56. Schéma de flux d'énergie avec une maison au centre (1.700 kW) et des icônes pour le réseau (0.000 kW), le solaire (1.700 kW), la batterie (verte, 0.000 kW et 0.800 kW), un appareil à gauche (0.900 kW), un véhicule électrique et une borne ou un appareil en bas. Libellé 'Energy manager' en bas.
http://reduxi.local. Vous trouverez l'adresse IP du contrôleur dans la liste des appareils de votre routeur ou dans l'application Reduxi sous Reduxi devices.admin · Mot de passe : admin (valeurs d'usine)Description textuelle de cette image
Capture d'écran de la page de connexion du Reduxi Configurator dans une fenêtre de navigateur Chrome. La barre d'adresse affiche 'Not secure' et 'reduxi.local' ; elle est entourée d'un cadre cyan, et une copie agrandie (cadre cyan, texte 'Not secure reduxi.local') est affichée à gauche, reliée par une ligne cyan. Arrière-plan de la page : dessin au trait gris clair d'une maison avec des panneaux solaires (verts), une wallbox, un onduleur, une voiture et une borne de recharge. En haut à gauche : logo 'reduxi configurator'. Au centre, une boîte de connexion avec le titre 'Login', un sélecteur de langue (drapeau anglais, 'English'), un champ de nom d'utilisateur et un champ de mot de passe, et un bouton sombre 'Login'.
Description textuelle de cette image
Capture d'écran de l'interface web du Reduxi Configurator après la connexion, thème clair. En haut à gauche : logo 'reduxi configurator'. Barre d'en-tête : 'Home' à gauche, état vert 'Connected' en haut à droite. Barre latérale gauche : section 'Devices' dépliée avec une liste d'entrées, puis sections repliées 'Manager', 'Configuration' et 'Settings'. Zone principale : schéma de flux d'énergie. Maison au centre avec un anneau, valeur 24.20 kW. Icône Grid en haut à gauche, 24.20 kW (point rouge sur sa ligne). Icône Solar en haut à droite, valeur '-'. Icône de gauche (batterie ou appareil), 6.700 kW (point vert sur sa ligne). Icônes de droite (stockage par batterie et un appareil), valeurs '-'. Icône EV charger en bas à gauche, 31.00 kW. Une autre icône d'appareil en bas à droite. Étiquette 'Energy manager' sous la maison.
4 Ajouter le SAJ CM2 à Reduxi
Suivez ces étapes pour ajouter un nouveau SAJ CM2 ou modifier un appareil existant.
4.1 Paramètres de base
Connectez-vous en local au Reduxi Configurator sur le contrôleur (voir Point 3) et cliquez sur + Add device.
Description textuelle de cette image
Capture d'écran de la barre latérale gauche du Reduxi Configurator. En haut : logo reduxi avec le texte CONFIGURATOR. Sections repliées : Devices (icône plus) et Strategies (icône plus). En dessous, deux boutons côte à côte : Add device (icône plus, entouré d'un cadre de mise en évidence bleu) et Add strategy (icône plus). En dessous, deux entrées : Settings et Profile. La zone à droite de la barre latérale est vide et blanche.
À la première étape (paramètres de base), sélectionnez les paramètres de base de l'appareil :
- Device type :
Hybrid Inverter - Type :
SAJ CM2 - Name : un nom correspondant au modèle

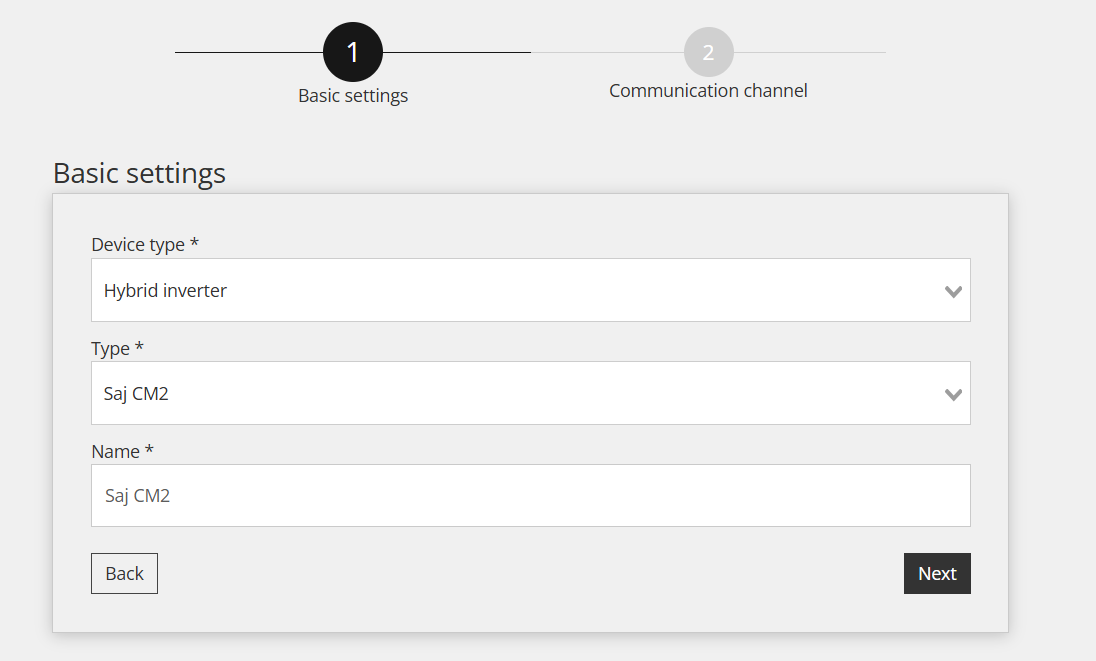

Description textuelle de cette image
Capture d'écran de l'assistant d'appareil du Reduxi Configurator, étape 1 Basic settings. Indicateur d'étapes : 1 Basic settings (active), 2 Communication channel (grisée). Titre : Basic settings. Champs : Device type *: Hybrid inverter ; Type *: Saj CM2 ; Name *: Saj CM2. Boutons : Back, Next.
4.2 Paramètres de communication
Saisissez l'ID Modbus et l'adresse IP que vous avez obtenus à partir du système SAJ CM2.

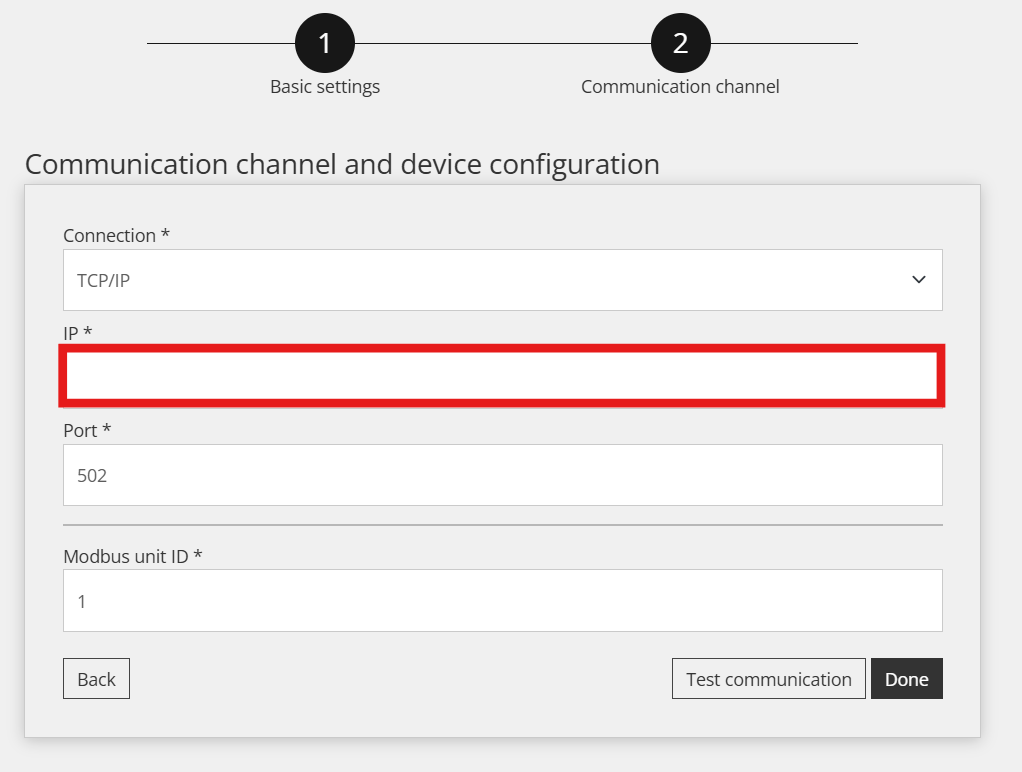

Description textuelle de cette image
Capture d'écran de l'assistant d'appareil du Reduxi Configurator, étape 2 Communication channel. Indicateur d'étapes : 1 Basic settings, 2 Communication channel (active). Titre : Communication channel and device configuration. Champs : Connection *: TCP/IP ; IP *: vide, entouré d'un cadre rouge ; Port *: 502 ; Modbus unit ID *: 1. Boutons : Back, Test communication, Done.
4.3 Tester la communication
Cliquez sur Test communication en bas de l'assistant. Il lit une fois le SAJ CM2 et n'enregistre rien. Si le test réussit, cliquez sur Done : seul Done crée l'appareil.
Description textuelle de cette image
Capture d'écran de la barre de boutons inférieure d'une page du Reduxi Configurator. À gauche : bouton 'Back'. À droite : bouton 'Test communication' (entouré d'un cadre cyan) et bouton sombre 'Done'.
Description textuelle de cette image
Capture d'écran de la page 'Communication channel and device configuration' du Reduxi Configurator. Connection * : TCP/IP (liste déroulante). IP * : 192.168.50.243, avec le bouton 'Scan for IP'. Port * : 502, avec le bouton 'Test port'. Modbus unit ID * : 1. Boutons en bas : Back (à gauche), Test communication et Done (à droite). Le bouton Done est entouré d'un cadre cyan.
Si le test échoue, vérifiez que vous avez saisi le bon ID Modbus et la bonne adresse IP. Si le problème persiste, contactez l'équipe d'assistance Reduxi.
5 Vérifier les mesures
5.1 Dernières mesures
Une fois la communication établie, vérifiez les valeurs sous Devices – SAJ CM2 dans le Reduxi Configurator comme test supplémentaire.

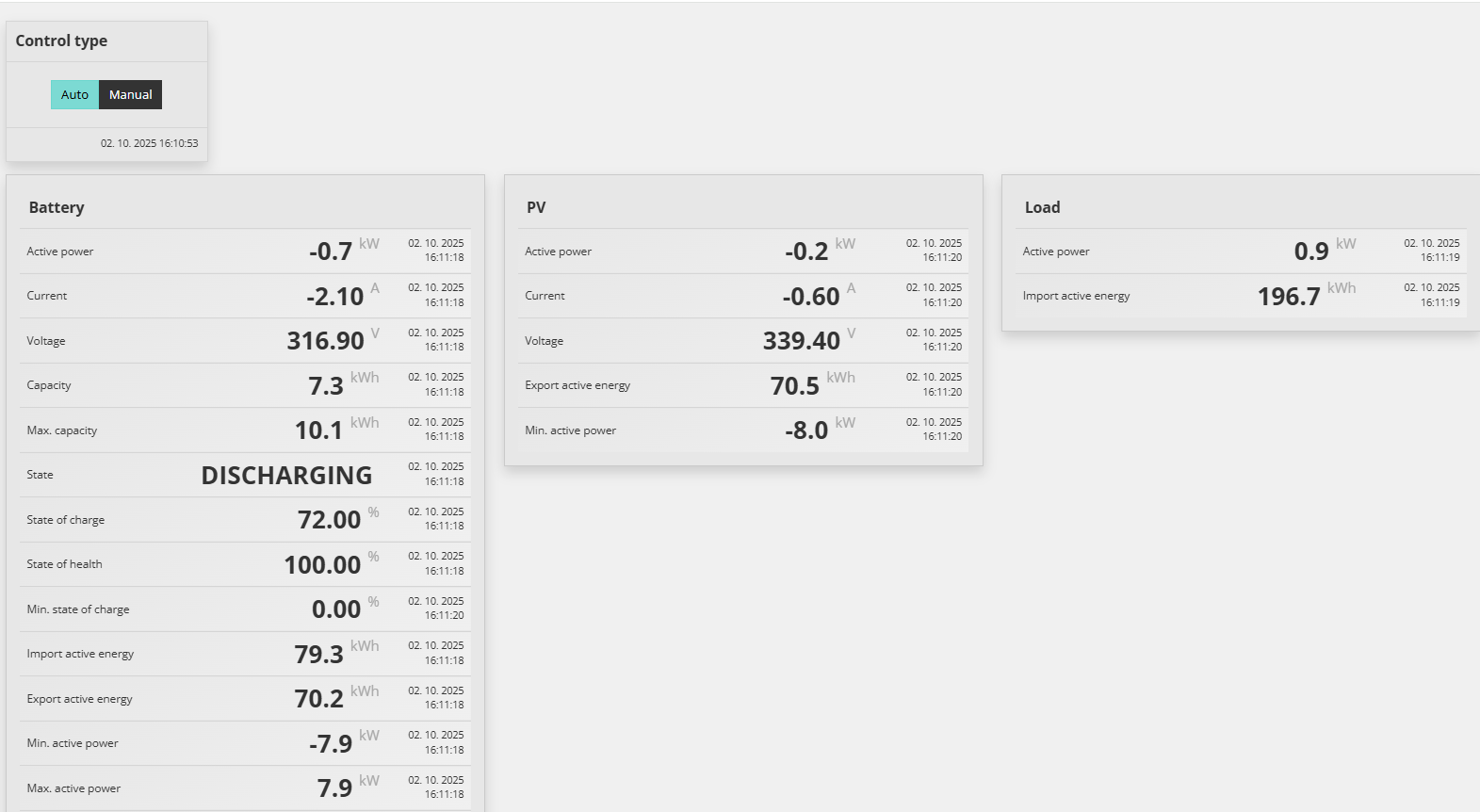

Description textuelle de cette image
Capture d'écran de la vue Last measurements du SAJ CM2 dans le Reduxi Configurator (l'en-tête de page et le menu de gauche ne font pas partie de l'image). Carte Control type : bascule Auto (surlignée en vert) et Manual ; horodatage 02. 10. 2025 16:10:53. Carte Battery : Active power: -0.7 kW ; Current: -2.10 A ; Voltage: 316.90 V ; Capacity: 7.3 kWh ; Max. capacity: 10.1 kWh ; State: DISCHARGING ; State of charge: 72.00 % ; State of health: 100.00 % ; Min. state of charge: 0.00 % ; Import active energy: 79.3 kWh ; Export active energy: 70.2 kWh ; Min. active power: -7.9 kW ; Max. active power: 7.9 kW. Carte PV : Active power: -0.2 kW ; Current: -0.60 A ; Voltage: 339.40 V ; Export active energy: 70.5 kWh ; Min. active power: -8.0 kW. Carte Load : Active power: 0.9 kW ; Import active energy: 196.7 kWh. Les horodatages sont du 02. 10. 2025, entre 16:11:18 et 16:11:20.
5.2 Activer la commande par Reduxi
Pour un pilotage avancé de la batterie, intégrez l'appareil à la stratégie Reduxi. Sous Devices – SAJ CM2 dans le Reduxi Configurator, réglez le control type sur AUTO. Les commandes de stratégie n'agissent sur la batterie qu'à cette condition.
Pour obtenir un maximum de flexibilité et réduire les coûts d'énergie avec les prix dynamiques et les tarifs dynamiques, définissez une stratégie comme décrit dans Stratégies pour le Reduxi Controller.
Après avoir ajouté l'appareil, vous pouvez aussi le surveiller et le piloter dans l'application Reduxi.
✓ Résumé
Préparation (points 1–2) : utilisez les manuels du SAJ CM2. Connectez le CM2 au routeur local par Ethernet, sur le même réseau que le Reduxi Controller.
SAJ CM2 (point 2) : Modbus TCP/IP doit être ouvert. Le port 502 s'ouvre automatiquement. Notez l'adresse IP et l'ID Modbus.
Ajout à Reduxi (points 3–4) : connectez-vous à l'interface web Reduxi. Ajoutez l'appareil, saisissez l'ID Modbus et l'adresse IP, puis lancez Test communication.
Mise en service (point 5) : vérifiez les dernières mesures. Réglez le control type sur AUTO et définissez une stratégie.
→ Problèmes courants
| Problème | Solution |
|---|---|
| Le Test communication échoue | Vérifiez l'ID Modbus et l'adresse IP. Vérifiez que le SAJ CM2 et le Reduxi Controller se trouvent sur le même réseau. Vérifiez que Modbus TCP/IP est ouvert. |
| Open configurator ne s'ouvre pas ou reste vide | Le tunnel n'est pas encore actif. Patientez environ 30 secondes et vérifiez que le contrôleur est en ligne. |
La connexion avec admin est refusée |
Le mot de passe a été modifié lors de l'installation. Demandez-le à l'installateur. Le mot de passe de votre compte Reduxi ne fonctionne pas ici. |
reduxi.local ne se charge pas |
Votre appareil ne se trouve pas sur le même réseau que le contrôleur. Utilisez l'adresse IP ou la connexion par tunnel. |
| Le test de communication échoue, l'appareil apparaît hors ligne | Vérifiez l'accessibilité, l'adresse IP / le port / l'ID d'unité, et que le protocole est activé sur l'appareil. |
