Installation & configuration pour les installations de production collective (GEA) & les communautés d'énergie renouvelable (EEG)

Guide complet en un seul article : les bases du matériel commun, puis, séparément, la configuration d'une EEG (point 6, MQTT) et d'une GEA (point 7, en local via Wi‑Fi/RTU).

⚠️ Électricien agréé requis

👥 Public cible : partenaires d'installation & techniciens

📋 Dans cet article

Objectif et principe de base de l'installation
Participants disposant d'une installation de production ou d'une batterie
Participants à consommation d'énergie uniquement
- Raccordement au compteur intelligent / compteur d'électricité
- Alimentation électrique du P1 Ultra
Accès à l'application et au cloud
Vue d'ensemble de la configuration du système
Configurer l'EEG (connexion du P1 Ultra via MQTT)
Configurer la GEA (connexion du P1 Ultra en local via Wi‑Fi/RTU)
Résumé
Problèmes courants
Articles associés

1 Objectif et principe de base de l'installation

Pour qu'une installation de production collective (GEA) ou une communauté d'énergie renouvelable (EEG) puisse être pilotée en temps réel, tous les producteurs et consommateurs concernés doivent être équipés des composants Reduxi appropriés.

⚠️

Prévoyez tôt un électricien agréé Tous les travaux dans ou sur le tableau du compteur (montage du Controller et du P1 Ultra, raccordement au compteur et à l'alimentation électrique) ne peuvent être réalisés que par un électricien autorisé, dans le respect des réglementations locales. L'électricien doit déjà être intégré au planning — et non organisé seulement le jour de l'installation.

⚠️

Demandez tôt les identifiants (pour une EEG) La connexion MQTT (EEG, voir ⁠point 6⁠) nécessite un nom d'utilisateur et un mot de passe pour le broker MQTT de Reduxi. Vous pouvez les demander au support Reduxi — idéalement avant le début de l'installation, afin de les avoir sous la main lors de la configuration sur site.

🧰

Outils & matériel nécessaires À préparer avant de commencer :

Appareil(s) P1 Ultra — un par point de comptage
Reduxi Controller (pour les participants producteurs)
Tournevis pour le montage dans le tableau du compteur
Prise de courant à proximité du tableau du compteur (pour l'alimentation secteur du P1 Ultra)
Selon le type de connexion : câble LAN/RS485 ou identifiants du Wi‑Fi local
Ordinateur portable ou tablette avec accès à Internet (pour accéder au Reduxi Configurator)
Accès au Reduxi Configurator ou à Reduxi Cloud

ℹ️

Deux types de participants Au sein d'une GEA ou d'une EEG, on distingue fondamentalement les participants disposant d'une production ou d'un stockage pilotable et les participants à consommation d'énergie uniquement. Le matériel nécessaire dépend du groupe auquel appartient le participant.

Le nombre de producteurs ou de consommateurs participants n'est pas limité. Seul compte le fait que les mesures requises puissent être relevées aux points de comptage respectifs et transmises au système Reduxi.

🔀

EEG et GEA : même matériel, connectivité différente Les points 2 à 5 s'appliquent sans changement aux deux configurations. En revanche, la manière dont les appareils P1 Ultra communiquent ensuite entre eux et avec le Controller diffère fondamentalement. Vous connaissez déjà les bases ? Passez à :

Point 6 — Configuration d'une EEG (MQTT)
Point 7 — Configuration d'une GEA (en local via Wi‑Fi/RTU)

2 Participants disposant d'une installation de production ou d'une batterie

Pour les participants disposant d'une production ou d'un stockage pilotable, un Reduxi Controller est installé. Cela comprend notamment :

Les installations solaires (PV)
Les batteries de stockage
Les autres producteurs d'énergie pilotables
Les combinaisons d'une installation PV et d'une batterie de stockage

Le Controller est installé là où l'installation de production ou le système de stockage concerné peut être techniquement raccordé et piloté. Il assure la communication avec les appareils existants et permet de piloter l'énergie produite ou stockée.

Recommandé

Version rail DIN

Montée directement dans le tableau du compteur — gain de place et sans boîtier séparé.

Description textuelle de cette image

Photo d'un petit appareil blanc et gris clair en boîtier pour rail DIN sur fond blanc, avec un logo imprimé sur la face avant, deux ports réseau RJ45, un petit bouton ou une petite fente et un bornier à vis vert sur le côté droit. Aucun autre texte lisible.

Version autonome

Installation libre en dehors du tableau du compteur, par ex. lorsqu'il n'y a pas de place à l'intérieur.

Description textuelle de cette image

Photo d'un petit boîtier plat gris foncé vu de biais, avec deux ports réseau RJ45 côte à côte sur sa face avant, sur fond blanc. Aucun texte ni libellé lisible.

Plusieurs producteurs au sein de la même GEA/EEG

Si une communauté compte plusieurs producteurs, chaque producteur reçoit son propre Reduxi Controller. Exemple :

Participant	Installation	Controllers nécessaires
Producteur 1	Installation PV	1× Reduxi Controller
Producteur 2	Installation PV + batterie de stockage	1× Reduxi Controller
Autres producteurs	même principe	1× Reduxi Controller chacun

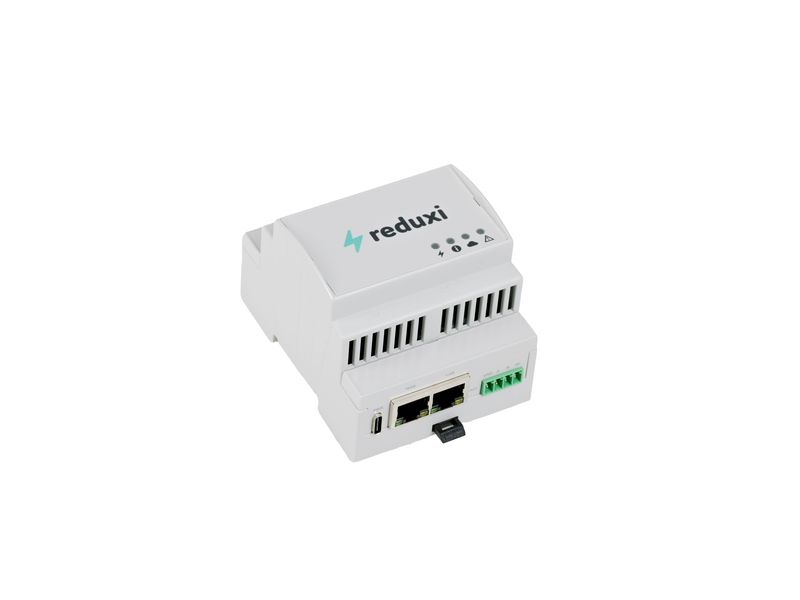

Photo d'un Reduxi Controller gris clair pour rail DIN avec deux ports RJ45 et un bornier vert

Description textuelle de cette image

Photo d'un Reduxi Controller dans un boîtier gris clair pour rail DIN sur fond blanc, vu de dessus en biais. Le dessus est imprimé du logo reduxi et de quatre petites LED d'état avec des symboles (éclair, cercle, nuage, triangle d'avertissement). La face avant présente des fentes de ventilation, un petit port de type USB-C à gauche, deux ports réseau RJ45 côte à côte, une petite fiche ou carte noire qui dépasse sous les ports, et un bornier à vis vert à 4 broches à droite.

Reduxi Controller — version rail DIN (montée dans le tableau du compteur)

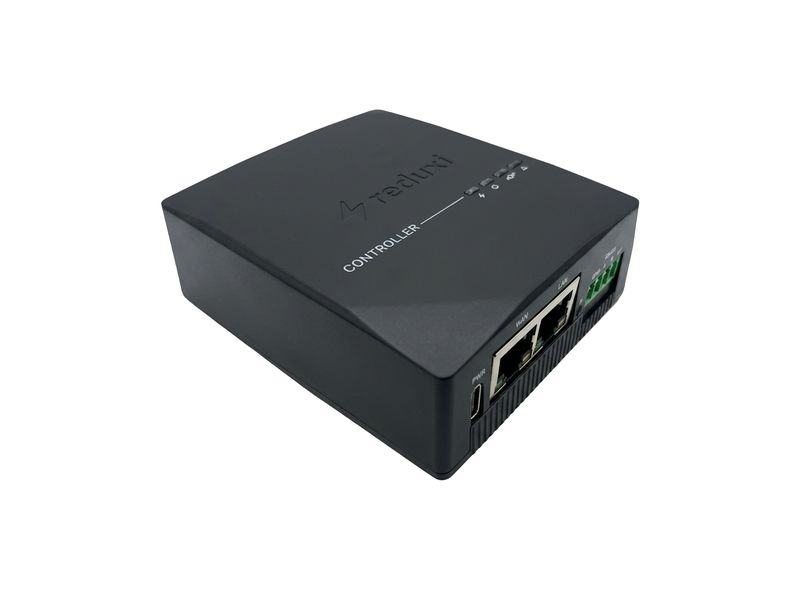

Photo du boîtier autonome Reduxi Controller gris foncé avec deux ports RJ45 et un bornier vert

Description textuelle de cette image

Photo de la version autonome du Reduxi Controller sur fond blanc : un boîtier plat gris foncé vu de dessus en biais. Le dessus est imprimé du logo reduxi et du mot "CONTROLLER", avec quatre petites LED d'état. Le bord avant présente un petit port de type USB-C à gauche, deux ports réseau RJ45 côte à côte et un bornier à vis vert à droite.

Reduxi Controller — version autonome (installation libre)

Un guide d'installation détaillé, pas à pas, figure dans l'article suivant :

⚙️ Reduxi Controller — Configuration initiale

3 Participants à consommation d'énergie uniquement

Pour les ménages ou les participants sans installation de production pilotable propre, un Reduxi Controller n'est généralement pas nécessaire. Un P1 Ultra suffit pour relever la consommation actuelle.

✅

Les bornes de recharge (EVSE), les résistances chauffantes et assimilés comptent aussi comme consommateurs purs Au sein d'une EEG, des bornes de recharge (EVSE), des résistances chauffantes ou des charges similaires peuvent également être raccordées. Elles n'ont pas non plus nécessairement besoin de leur propre Reduxi Controller, puisque leur consommation est relevée via le P1 Ultra — un Controller n'est nécessaire que si cette charge doit être pilotée activement.

Standard

P1 Ultra Plus

Se connecte via Wi‑Fi. Premier choix dès que le Wi‑Fi est disponible sur site.

Description textuelle de cette image

Photo d'un petit appareil noir avec une seule antenne verticale en haut à gauche et des ouvertures sur la face avant, sur fond blanc. Aucun texte ni libellé lisible.

P1 Ultra Pro

Offre aussi une option carte SIM — pour les sites sans Wi‑Fi ou lorsqu'on évite délibérément une connexion Wi‑Fi.

Description textuelle de cette image

Photo d'un petit appareil noir avec deux antennes verticales en haut à gauche et des ouvertures sur la face avant, sur fond blanc. Aucun texte ni libellé lisible.

Raccordement au compteur intelligent / compteur d'électricité

Chaque consommateur pur doit pouvoir relever sa consommation d'énergie actuelle sur son compteur intelligent ou compteur d'électricité. Pour cela, le P1 Ultra est connecté directement au compteur. Selon le modèle de compteur, le raccordement se fait via :

Port P1 — interface numérique directe sur le compteur
Interface infrarouge (IR) — lecture optique, lorsqu'aucun port P1 n'est disponible

Le P1 Ultra lit les mesures actuelles du compteur et les met à disposition du système Reduxi / de Reduxi Cloud pour le calcul et le pilotage en temps réel.

Un aperçu de tous les modèles de compteurs pris en charge figure dans l'article suivant :

📖 Compteurs compatibles & compteurs intelligents

✅

Compteur non compatible d'emblée ? Si le compteur existant n'est pas compatible avec Reduxi tel quel, il sera intégré gratuitement au système Reduxi après une étude de faisabilité.

⚠️

Remplacement du compteur possible dans certains cas Dans de rares cas, la vérification peut montrer que le compteur existant ne peut pas être intégré et doit d'abord être remplacé. Il convient de clarifier ce point le plus tôt possible dans le processus d'installation afin d'éviter des retards.

Alimentation électrique du P1 Ultra

⚠️

Une alimentation dédiée est toujours nécessaire Le P1 Ultra a toujours besoin de sa propre alimentation — quel que soit le compteur intelligent ou le modèle de compteur utilisé.

Selon la situation d'installation, les options suivantes sont possibles :

Adaptateur secteur sur une prise murale — l'option la plus courante ; il faut prévoir une prise de courant à proximité du tableau du compteur.
Via RS485 — avec une connexion locale, le P1 Ultra peut être alimenté directement par la liaison RS485.
Via un adaptateur USB-C vers 2 broches (+/-) — pour le raccordement à une source d'alimentation continue existante.

ℹ️

Le Controller pour rail DIN (DIN) s'alimente lui-même Le Reduxi Controller en version rail DIN dispose de sa propre alimentation DIN et n'a donc besoin d'aucune source d'alimentation supplémentaire.

Avant l'installation, vérifiez les points suivants :

Quel compteur d'électricité est installé ?
Le compteur est-il compatible avec Reduxi ? (sinon : intégration gratuite au système Reduxi après vérification — un remplacement du compteur est nécessaire dans certains cas)
Un port P1 ou une interface infrarouge est-il utilisé ?
Laquelle des trois options d'alimentation est la plus pratique sur site ?

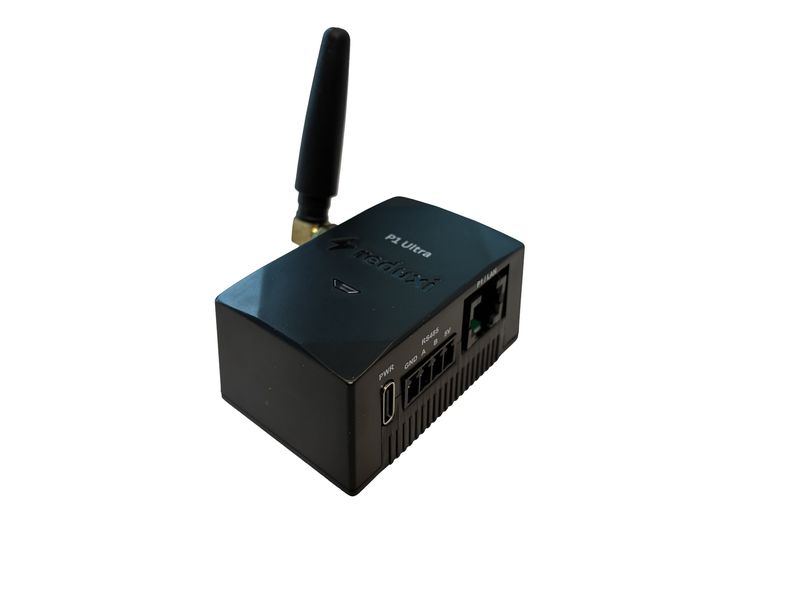

Photo du P1 Ultra : port PWR, bornes RS485 GND A B 5V, port RJ45 P1/LAN, antenne

Description textuelle de cette image

Photo du P1 Ultra sur fond blanc : un petit appareil noir rectangulaire avec une antenne tige noire sur un connecteur doré en haut à gauche. Le dessus est imprimé "P1 Ultra" avec le logo reduxi. La face avant présente, de gauche à droite : un petit port repéré "PWR" (connecteur plat), un bornier à vis à 4 broches repéré "RS485" avec les repères de broches "GND", "A", "B", "5V", et un port réseau RJ45 repéré "P1/LAN" avec une LED verte en dessous.

P1 Ultra Plus — se connecte via Wi‑Fi

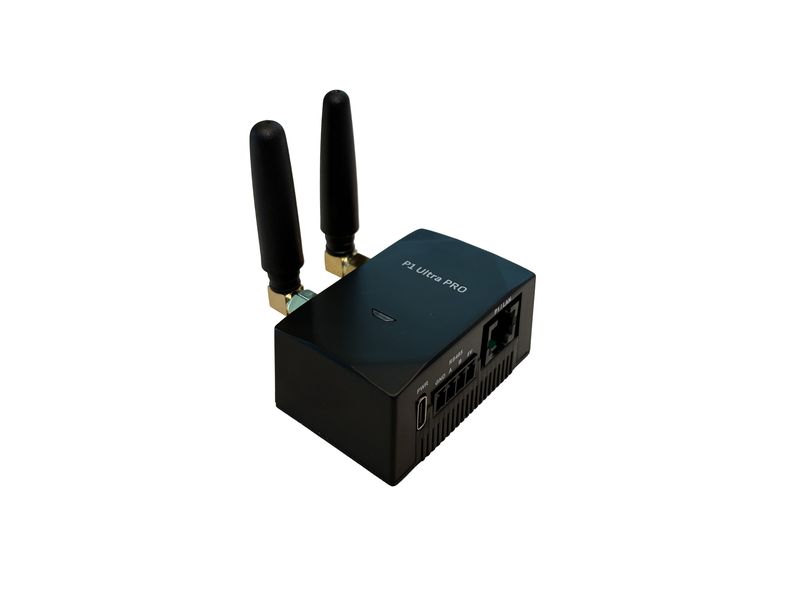

Photo du P1 Ultra PRO avec deux antennes, port PWR, bornier RS485 et port RJ45

Description textuelle de cette image

Photo du P1 Ultra PRO sur fond blanc : un petit appareil noir rectangulaire avec deux antennes tige noires sur des connecteurs dorés en haut à gauche. Le dessus est imprimé "P1 Ultra PRO". La face avant présente, de gauche à droite : un port à connecteur plat repéré "PWR", un bornier à vis à 4 broches repéré "RS485" avec de petits repères de broches (GND, A, B), et un port réseau RJ45 avec une petite étiquette au-dessus et une LED verte en dessous.

P1 Ultra Pro — Wi‑Fi plus une option carte SIM

Un guide détaillé sur la connexion et l'état des LED figure dans l'article suivant :

🔌 P1 Ultra Plus/Pro — connexion & état des LED

4 Accès à l'application et au cloud

Tous les utilisateurs de Reduxi peuvent télécharger l'application Reduxi sur leur smartphone, créer un compte et l'utiliser pour consulter leur propre consommation ou production. Dans l'application — comme sur ordinateur — une distinction visuelle est faite entre l'électricité provenant de l'EEG ou de l'installation de production collective et l'électricité soutirée directement du réseau public.

Niveau d'accès	Who	Données visibles
Accès agrégateur	Organismes autorisés / administrateurs de l'EEG	Tous les participants de l'EEG — consommation et production au total ainsi que par participant
Accès participant	Participants individuels (ménages, producteurs)	Uniquement leurs propres composants, plus les informations complémentaires pertinentes comme le soutirage du réseau et le soutirage auprès de l'EEG

Les organismes autorisés d'une EEG obtiennent ainsi un accès agrégateur à Reduxi Cloud, avec une vue sur tous les participants, tandis que les participants individuels ne voient que leurs propres composants et les informations complémentaires qui les concernent.

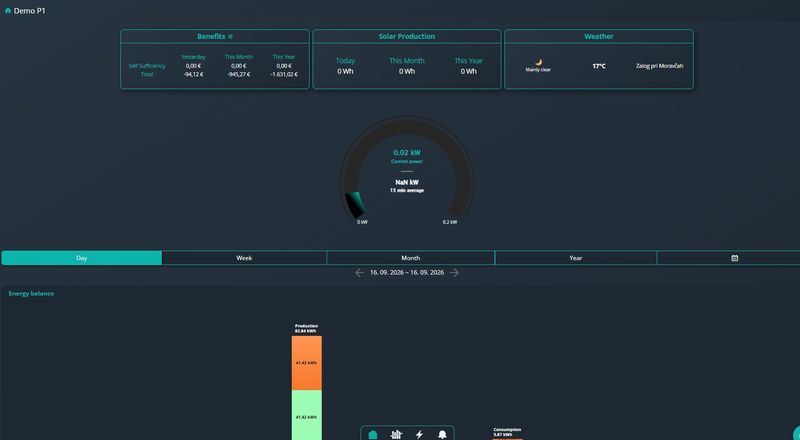

Vue participant de Reduxi Cloud, Demo P1 : bénéfices, production solaire, météo, jauge de puissance actuelle, bilan énergétique

Accès participant — seuls les composants propres au participant et les informations complémentaires sont visibles

Description textuelle de cette image

Capture d'écran de l'application web Reduxi Cloud en thème sombre, vue participant, nom du site "Demo P1" en haut à gauche (aucune barre latérale visible). Cartes du haut : "Benefits" avec les lignes Self Sufficiency et Total, colonnes Yesterday, This Month, This Year (Self Sufficiency : 0,00 €, 0,00 €, 0,00 € ; Total : -94,12 €, -945,27 €, -1.631,02 €) ; "Solar Production" (Today 0 Wh, This Month 0 Wh, This Year 0 Wh) ; "Weather" (17°C, Zalog pri Moravčah, Mainly clear). En dessous : une jauge en demi-cercle affichant "0.02 kW Current power" et "NaN kW 15 min average", échelle de 0 kW à 0.2 kW. Boutons de période : Day (sélectionné), Week, Month, Year, et une icône de calendrier ; plage de dates "16. 09. 2026 - 16. 09. 2026" avec des flèches. Section "Energy balance" avec une barre "Production" (environ 82.84 kWh, répartie en deux parties d'environ 41.42 kWh chacune, orange et verte) et une seconde petite barre "Consumption" (environ 5.87 kWh, en partie coupée). Une barre d'icônes en bas avec quatre icônes est visible. L'image est coupée en bas.

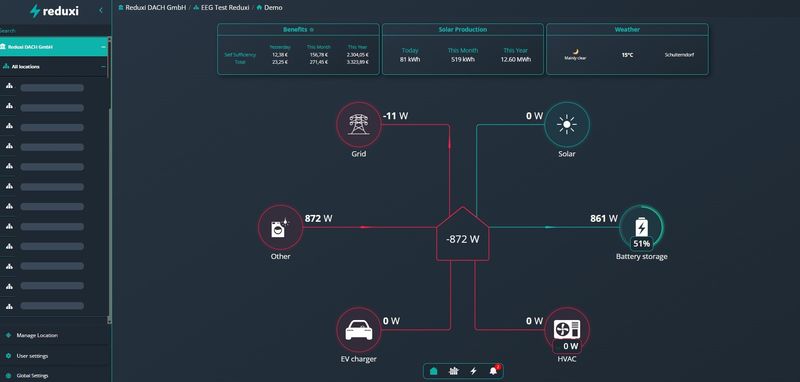

Vue agrégateur de Reduxi Cloud : EEG Test Reduxi demo, liste des sites, flux d'énergie avec réseau, solaire, batterie à 51 %

Accès agrégateur — vue d'ensemble de tous les participants de l'EEG (noms dans la liste masqués)

Description textuelle de cette image

Capture d'écran de l'application web Reduxi Cloud en thème sombre, vue agrégateur. Fil d'Ariane en haut : Reduxi DACH GmbH / EEG Test Reduxi / Demo. Barre latérale gauche : champ de recherche, entrée sélectionnée "Reduxi DACH GmbH" (turquoise), "All locations", une liste d'environ 12 lignes de sites avec des noms, et en bas "Manage Location", "User settings", "Global Settings". Cartes récapitulatives du haut : "Benefits" (Self-Sufficiency et Total, colonnes Yesterday, This Month, This Year ; valeurs 12,38 €, 156,78 €, 2.304,05 € et 23,25 €, 271,45 €, 3.323,89 €), "Solar Production" (Today 81 kWh, This Month 519 kWh, This Year 12.60 MWh), "Weather" (15°C, Schutterndorf, partly clear). Schéma des flux d'énergie : Grid -11 W, Solar 0 W, Other 872 W, icône de maison centrale -872 W, Battery storage 861 W avec 51 %, EV charger 0 W, HVAC 0 W (0 W en dessous). Barre d'icônes en bas avec quatre icônes, la dernière avec un point de notification rouge.

5 Vue d'ensemble de la configuration du système

Rôle	Matériel nécessaire	Remarque
Producteur (PV, stockage, PV + stockage, autres producteurs pilotables)	1× Reduxi Controller par installation	Rail DIN dans le tableau du compteur ou autonome
Plusieurs producteurs au sein de la même communauté	1× Reduxi Controller par producteur	évolutif selon les besoins
Consommateur pur (sans production propre)	1× P1 Ultra Plus (ou Pro en l'absence de Wi‑Fi)	aucun Controller nécessaire
Chaque point de comptage concerné	1× P1 Ultra Plus/Pro au niveau du compteur intelligent	base de la saisie des données en temps réel

Les mesures actuelles de tous les participants constituent ensemble la base du pilotage en temps réel de l'énergie produite en commun. À partir de là, la suite de la configuration diffère selon le cas — voir point 6⁠ (EEG) ou point 7⁠ (GEA).

6 Configurer l'EEG (connexion du P1 Ultra via MQTT)

⚠️

Remarque : électricien agréé requis Les travaux dans le tableau du compteur ne peuvent être réalisés que par un électricien autorisé (voir ⁠point 1⁠).

Architecture

Dans une communauté d'énergie renouvelable (EEG), les participants sont souvent répartis sur plusieurs points de comptage ou sites. Pour que toutes les mesures puissent être centralisées, chaque P1 Ultra communique via MQTT à la fois avec Reduxi Cloud et avec le Controller principal de la communauté. Le Controller principal assure le pilotage en temps réel de tous les participants, tandis que le cloud fournit le stockage des données, l'affectation et l'accès via l'application et le web.

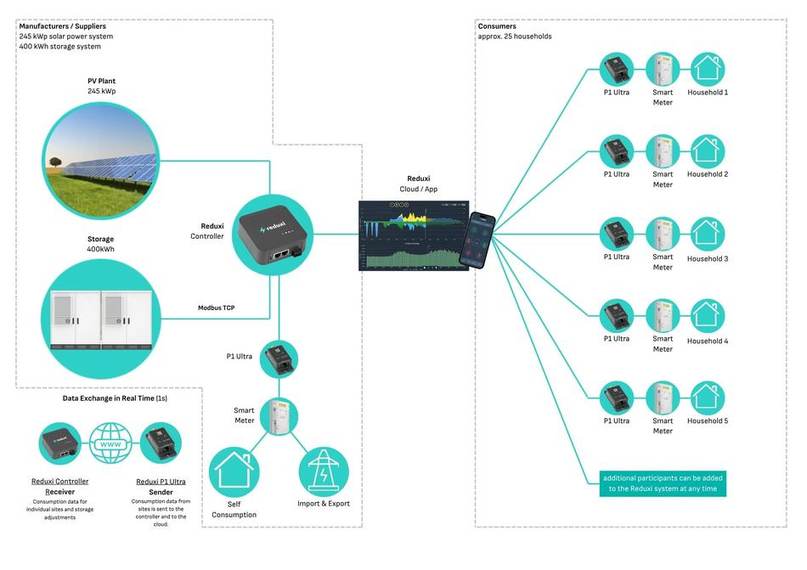

Schéma : exemple d'EEG avec 245 kWc de PV, 400 kWh de stockage, Reduxi Controller et 25 ménages avec P1 Ultra

Description textuelle de cette image

Schéma d'un exemple d'installation EEG : un site maître avec une installation PV et un stockage alimentant environ 25 ménages. Cadre en pointillés à gauche "Manufacturers / Suppliers" avec le texte "245 kWp solar power system, 400 kWh storage system". À l'intérieur : "PV Plant 245 kWp" (photo d'un champ solaire) et "Storage 400kWh" (photo d'armoires de stockage), tous deux reliés par des lignes au "Reduxi Controller" (boîtier noir avec deux ports réseau) ; la ligne du stockage est étiquetée "Modbus TCP". Sous le Controller : "P1 Ultra" relié à "Smart Meter", qui se ramifie vers "Self Consumption" (icône de maison) et "Import & Export" (icône de pylône du réseau). Le Controller se connecte à "Reduxi Cloud / App" (capture d'écran d'un tableau de bord et téléphone). Cadre en pointillés à droite "Consumers, approx. 25 households" : cinq lignes, chacune avec "P1 Ultra", "Smart Meter", "Household 1" à "Household 5", reliées par des lignes depuis le cloud/l'application. Un cadre turquoise en bas : "additional participants can be added to the Reduxi system at any time". Cadre en pointillés en bas à gauche "Data Exchange in Real Time (1s)" : une icône de Reduxi Controller et une icône de P1 Ultra reliées par un globe (www). Étiquettes : "Reduxi Controller Receiver: Consumption data for individual sites and storage adjustments" et "Reduxi P1 Ultra Sender: Consumption data from sites is sent to the controller and to the cloud".

Exemple d'installation : EEG avec une installation PV (245 kWc) et un stockage (400 kWh) comme site maître, environ 25 participants — chaque P1 Ultra communique avec Reduxi Cloud et le Controller principal via Internet

Prérequis

Accès à Internet à chaque point de comptage (Wi‑Fi ou connexion SIM via le P1 Ultra Pro)
Le Reduxi Controller est déjà configuré comme Controller principal de la communauté
Les appareils P1 Ultra sont déjà connectés au compteur intelligent correspondant (voir ⁠point 3⁠)
Accès aux identifiants MQTT de cette EEG depuis Reduxi Cloud — le nom d'utilisateur et le mot de passe peuvent être demandés au support Reduxi ; idéalement avant le début de l'installation

Préparer les identifiants MQTT & le Controller principal

Les identifiants de la connexion MQTT se saisissent directement sur le Controller principal, via son interface web (Reduxi Configurator). Dans le menu de gauche, suivez ce chemin :

Settings

Ouvrez Settings dans le menu principal de gauche.

Système

Sélectionnez le sous-menu System.

Connector

Poursuivez dans la zone Connector.

MQTT v3

Ouvrez la sous-section MQTT v3 — c'est ici que l'on saisit les identifiants.

Description textuelle de cette image

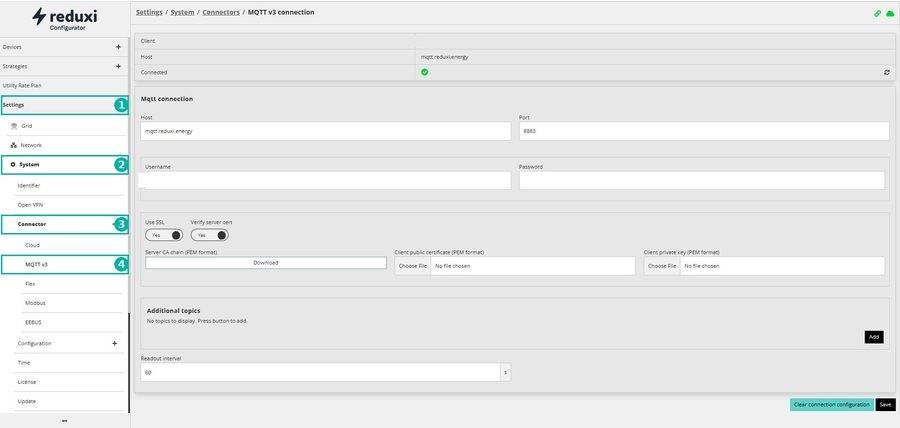

Capture d'écran de la page "Settings / System / Connectors / MQTT v3 connection" du Reduxi Configurator, avec une icône de lien verte et une icône de nuage verte en haut à droite. Menu de gauche : Devices (+), Strategies (+), Utility Rate Plan, Settings (pastille 1), Grid, Network, System (pastille 2), Identifier, Open VPN, Connector (pastille 3), Cloud, MQTT v3 (pastille 4, sélectionné), Flex, Modbus, EEBUS, Configuration (+), Time, License, Update. Tableau d'état : Client : (vide) ; Host : mqtt.reduxi.energy ; Connected : coche verte avec une icône d'actualisation. Section "Mqtt connection" : Host : mqtt.reduxi.energy ; Port : 8883 ; Username : vide ; Password : vide ; Use SSL : interrupteur activé (Yes) ; Verify server cert : interrupteur activé (Yes) ; Server CA chain (PEM format) : bouton Download ; Client public certificate (PEM format) : Choose File, No file chosen ; Client private key (PEM format) : Choose File, No file chosen. Section "Additional topics" : texte "No topics to display. Press button to add." avec le bouton Add. Readout interval : 60 s. Boutons en bas : "Clear connection configuration" turquoise et Save noir.

Reduxi Configurator : Settings → System → Connector → MQTT v3 (identifiants masqués dans l'image)

Sous MQTT v3 connection, renseignez les champs suivants :

Host & Port — adresse du broker MQTT de Reduxi (mqtt.reduxi.energy, port 8883)
Username & Password — les identifiants fournis par Reduxi pour cette EEG
Use SSL & Verify server cert — réglez les deux sur Yes
Readout interval — 1 seconde est recommandée pour les communautés d'énergie renouvelable (valeur par défaut dans le champ : 60 secondes)

⚠️

Certificat serveur requis La connexion chiffrée (SSL) nécessite également le certificat serveur (Server CA chain, format PEM). Le bouton Download de la zone Connector est volontairement grisé dans la capture d'écran : il permet seulement de télécharger à nouveau un certificat déjà téléversé — un premier téléchargement n'est pas possible de cette façon. Le certificat doit donc d'abord être téléversé une fois sur le Controller principal avant de pouvoir être récupéré à nouveau via ce bouton.

Le certificat serveur actuellement valide, à téléverser une seule fois, peut être téléchargé ici :

⬇ Télécharger le certificat serveur

Une fois les identifiants enregistrés, la page Connector affiche la connexion active au broker MQTT : Client ID, Host et une coche verte à côté de Connected. Cela peut prendre environ 1 minute après l'enregistrement.

État MQTT du Reduxi Configurator : hôte mqtt.reduxi.energy, Connected affiché avec une coche verte

Description textuelle de cette image

Capture d'écran recadrée du Reduxi Configurator montrant un petit tableau avec la ligne d'en-tête "Client". Ligne "Host" : mqtt.reduxi.energy. Ligne "Connected" : un cercle vert avec une coche blanche, et une icône d'actualisation à l'extrémité droite de la ligne. Cela montre que la connexion MQTT est active.

Reduxi Configurator : état de Connector — connexion au broker MQTT établie avec succès

Configurer le P1 Ultra pour MQTT

En plus du Controller principal, chaque P1 Ultra doit également être configuré pour MQTT via sa propre interface web. Pour cela, ouvrez l'onglet Services dans le menu (point 1 sur l'image).

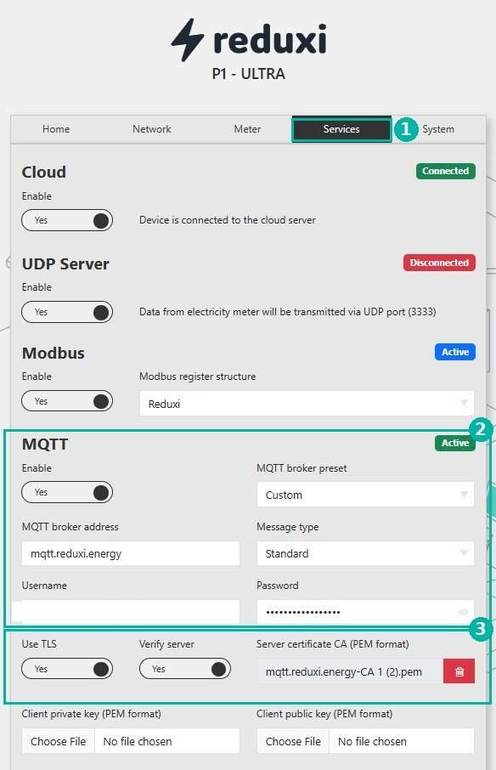

Onglet Services du P1 Ultra : MQTT actif, broker mqtt.reduxi.energy, préréglage Custom, TLS activé, fichier CA chargé

Description textuelle de cette image

Capture d'écran de l'interface web locale du P1 Ultra (en-tête : logo reduxi et "P1 - ULTRA"). Onglets du haut : Home, Network, Meter, Services (sélectionné, cadre turquoise, pastille 1), System. Sections dans l'ordre. Cloud : pastille verte "Connected" ; Enable : interrupteur sur Yes ; texte "Device is connected to the cloud server". UDP Server : pastille rouge "Disconnected" ; Enable : interrupteur sur Yes ; texte "Data from electricity meter will be transmitted via UDP port (3333)". Modbus : pastille bleue "Active" ; Enable : interrupteur sur Yes ; Modbus register structure : Reduxi (liste déroulante). MQTT (cadre turquoise, pastille 2) : pastille verte "Active" ; Enable : interrupteur sur Yes ; MQTT broker preset : Custom (liste déroulante) ; MQTT broker address : mqtt.reduxi.energy ; Message type : Standard (liste déroulante) ; Username : vide ; Password : masqué par des points (caché, avec une icône d'œil). Deuxième cadre turquoise (pastille 3) : Use TLS : interrupteur sur Yes ; Verify server : interrupteur sur Yes ; Server certificate CA (PEM format) : nom de fichier "mqtt.reduxi.energy-CA 1 (2).pem" avec un bouton rouge de suppression (corbeille). Sous le cadre : Client private key (PEM format) : Choose File, No file chosen ; Client public key (PEM format) : Choose File, No file chosen.

Interface web du P1 Ultra : Services → MQTT (nom d'utilisateur masqué dans l'image)

Dans la section MQTT (point 2 sur l'image), saisissez les mêmes identifiants que sur le Controller principal :

MQTT broker address — mqtt.reduxi.energy
Username & Password — les identifiants fournis par Reduxi pour cette EEG
Use TLS & Verify server — réglez les deux sur Yes (point 3 sur l'image)
Server certificate CA (PEM format) — installez (téléversez) le certificat serveur

Il s'agit du même certificat serveur que celui utilisé sur le Controller principal — téléchargez-le à nouveau ici si nécessaire :

⬇ Télécharger le certificat serveur

⚠️

Important : n'oubliez pas d'enregistrer Une fois les données MQTT saisies et le certificat serveur installé, la configuration du P1 Ultra doit être confirmée via Save — sans cette étape, les modifications ne prennent pas effet.

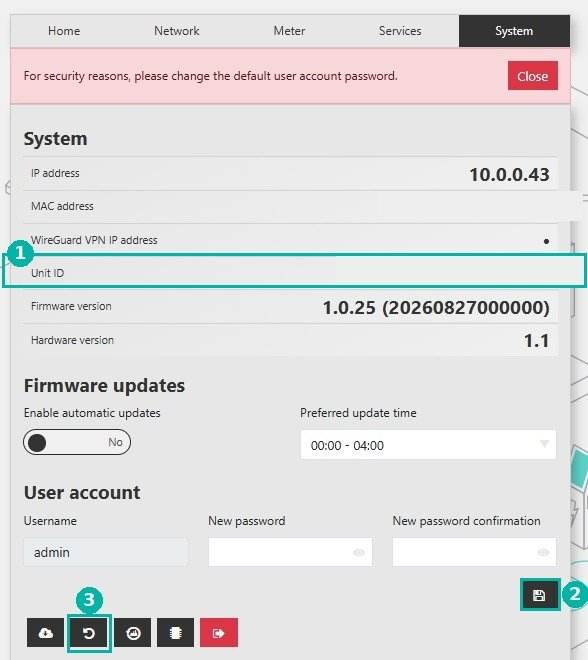

Notez ensuite l'Unit ID du P1 Ultra dans l'onglet System (point 1 sur l'image) — il sera nécessaire à l'étape suivante, lors de l'ajout de l'appareil sur le Controller principal.

Onglet System du P1 Ultra : ligne Unit ID surlignée, firmware 1.0.25, boutons d'enregistrement et de rechargement repérés

Description textuelle de cette image

Capture d'écran de l'interface web locale du P1 Ultra, onglet "System" sélectionné. Onglets du haut : Home, Network, Meter, Services, System. Un bandeau rose indique "For security reasons, please change the default user account password." avec un bouton rouge "Close". Section "System" : IP address : 10.0.0.43 ; MAC address : (vide, masqué) ; WireGuard VPN IP address : un simple point ; Unit ID : (vide, masqué ; ligne surlignée par un cadre turquoise et la pastille 1) ; Firmware version : 1.0.25 (20260827000000) ; Hardware version : 1.1. Section "Firmware updates" : Enable automatic updates : interrupteur sur No ; Preferred update time : 00:00 - 04:00 (liste déroulante). Section "User account" : Username : admin ; New password : champ vide avec une icône d'œil ; New password confirmation : champ vide avec une icône d'œil. Un bouton à icône d'enregistrement (disquette) est surligné avec la pastille 2. Rangée du bas de cinq boutons à icône : téléversement vers le cloud, flèche de restauration/rechargement (surlignée avec la pastille 3), une icône circulaire, une icône de pile et une icône rouge de déconnexion.

Interface web du P1 Ultra : System — noter l'Unit ID, enregistrer et redémarrer l'appareil (Unit ID et adresse MAC masqués dans l'image)

Ensuite :

Utilisez l'icône Save (point 2 sur l'image) pour enregistrer la configuration
Redémarrez l'appareil avec l'icône Restart (point 3 sur l'image)

Après le redémarrage, vous pouvez vérifier la connexion dans l'onglet Services. Si la connexion MQTT est active, la section MQTT affiche une pastille verte Active — les données sont alors envoyées en continu au serveur MQTT. Là aussi, cela peut prendre environ 1 minute après le redémarrage :

Services du P1 Ultra : état MQTT Active (pastille verte)

Description textuelle de cette image

Capture d'écran recadrée de l'interface web du P1 Ultra, page Services : une ligne grise avec le libellé "MQTT" à gauche et une pastille verte avec le texte blanc "Active" à droite.

P1 Ultra : connexion MQTT active

Affecter les participants dans le Controller principal

Enfin, chaque P1 Ultra doit être ajouté comme appareil sur le Controller principal. Pour cela, sélectionnez Add device dans le menu de gauche (point 1 sur l'image).

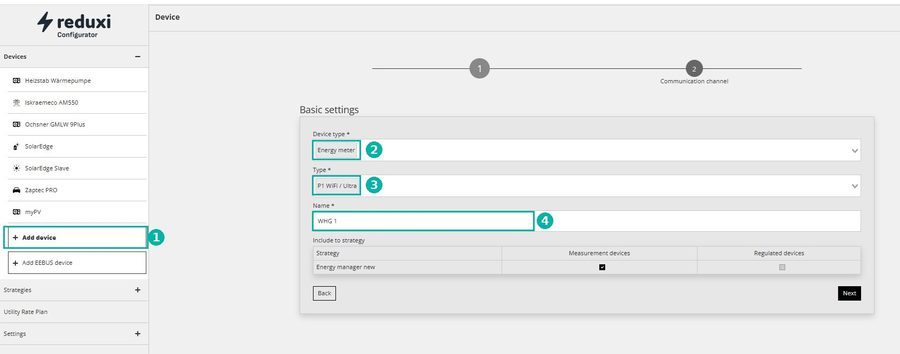

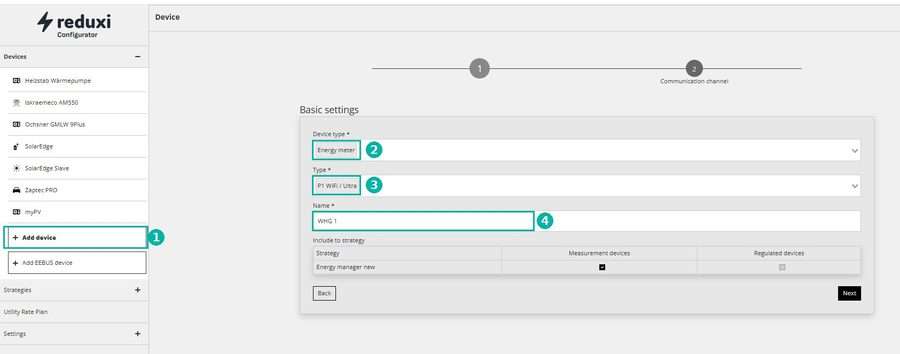

Reduxi Configurator, Add device, Basic settings : type Energy meter, P1 WiFi / Ultra, nom WHG 1

Description textuelle de cette image

Capture d'écran du Reduxi Configurator, page "Device", étape 1 d'un assistant en 2 étapes (l'étape 2 s'intitule "Communication channel"), titre "Basic settings". Menu de gauche sous "Devices" : Heizstab Wärmepumpe, Iskraemeco AM550, Ochsner GMLW 9Plus, SolarEdge, SolarEdge Slave, Zaptec PRO, myPV, puis le bouton "+ Add device" (surligné par un cadre turquoise et la pastille 1) et "+ Add EEBUS device". En dessous : "Strategies", "Utility Rate Plan", "Settings". Champs du formulaire : Device type * : Energy meter (pastille 2) ; Type * : P1 WiFi / Ultra (pastille 3) ; Name * : WHG 1 (pastille 4). Tableau "Include to strategy" avec les colonnes Strategy, Measurement devices, Regulated devices : ligne "Energy manager new" avec Measurement devices coché et Regulated devices non coché. Boutons : Back, Next.

Add device : définir Device type, Type et Name

À l'étape Basic settings, saisissez les valeurs suivantes :

Device type — Energy meter (point 2 sur l'image)
Type — P1 WiFi / Ultra (point 3 sur l'image)
Name — une désignation pour le compteur/participant (par ex. numéro d'unité ou nom du participant) (point 4 sur l'image)

Passez ensuite à la deuxième étape avec Next :

Assistant d'appareil du Reduxi Configurator, étape 2 : Connection MQTT, Unit ID vide, Device ID 1, Modbus unit ID 1

Description textuelle de cette image

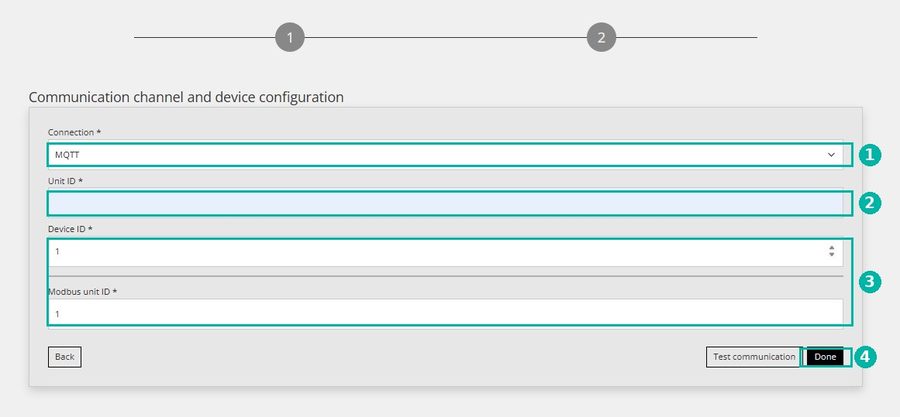

Capture d'écran de l'assistant d'appareil du Reduxi Configurator, étape 2 sur 2 (deux cercles numérotés en haut), titre "Communication channel and device configuration". Champs : Connection * : MQTT (liste déroulante, cadre turquoise, pastille 1) ; Unit ID * : vide, champ bleu clair (pastille 2) ; Device ID * : 1 avec un sélecteur numérique (pastille 3) ; Modbus unit ID * : 1 (pastille 3, un seul cadre autour des deux champs). Boutons : Back (à gauche), Test communication, et bouton noir Done (pastille 4).

Add device : Connection MQTT, saisir l'Unit ID du P1 Ultra (Unit ID masqué dans l'image)

Connection — sélectionnez MQTT (point 1 sur l'image)
Unit ID — saisissez l'Unit ID noté précédemment sur le P1 Ultra (point 2 sur l'image)
Device ID & Modbus unit ID — laissez la valeur par défaut 1 (point 3 sur l'image)

Terminez avec Done (point 4 sur l'image) — le participant est alors créé et affecté dans le Controller principal.

Pilotage en temps réel & priorités

Dans le Controller principal, allez dans Strategy → Energy manager → l'onglet Included items pour définir quels appareils sont mesurés et lesquels sont pilotés activement.

Included items de la stratégie du Reduxi Configurator : colonnes des appareils de mesure et des appareils régulés

Description textuelle de cette image

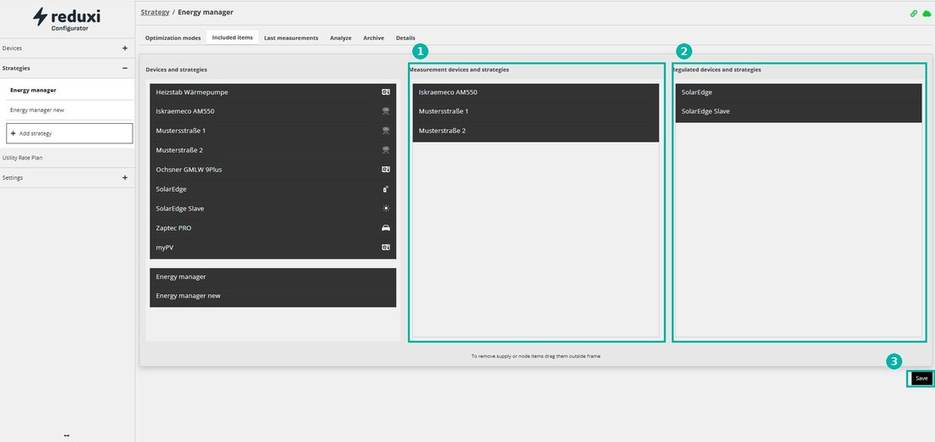

Capture d'écran du Reduxi Configurator, page "Strategy / Energy manager", onglet "Included items" sélectionné (autres onglets : Optimization modes, Last measurements, Analyze, Archive, Details). Menu de gauche : Devices (+), Strategies (-) avec les entrées "Energy manager" (sélectionnée) et "Energy manager new", bouton "+ Add strategy", Utility Rate Plan, Settings (+). Trois colonnes. Colonne de gauche "Devices and strategies" : Heizstab Wärmepumpe, Iskraemeco AM550, Musterstraße 1, Musterstraße 2, Ochsner GMLW 9Plus, SolarEdge, SolarEdge Slave, Zaptec PRO, myPV ; en dessous, un second groupe : Energy manager, Energy manager new. Colonne du milieu "Measurement devices and strategies" (cadre turquoise, pastille 1) : Iskraemeco AM550, Musterstraße 1, Musterstraße 2. Colonne de droite "Regulated devices and strategies" (cadre turquoise, pastille 2) : SolarEdge, SolarEdge Slave. Texte d'indication en bas : "To remove supply or node items drag them outside frame". Bouton noir "Save" en bas à droite (cadre turquoise, pastille 3).

Reduxi Configurator : Strategy → Energy manager → Included items

Tous les compteurs purs/appareils de mesure (par ex. le P1 Ultra d'un consommateur) doivent figurer sous Measurement devices and strategies (point 1 sur l'image).
Tous les appareils à piloter activement (par ex. onduleur, wallbox, résistance chauffante) doivent figurer sous Regulated devices and strategies (point 2 sur l'image).
L'affectation se fait par glisser-déposer depuis la liste de gauche Devices and strategies vers la colonne souhaitée.
Les modifications doivent toujours être enregistrées via Save (point 3 sur l'image).

De plus, c'est dans l'onglet Optimization modes (point 1 sur l'image, au sein de la stratégie concernée) que l'on définit la limite d'exportation/d'importation et la stratégie de pilotage :

Optimization modes du Reduxi Configurator : Default mode, limite d'exportation 11.2 kW, autoconsommation, limite d'importation 14.0 kW

Description textuelle de cette image

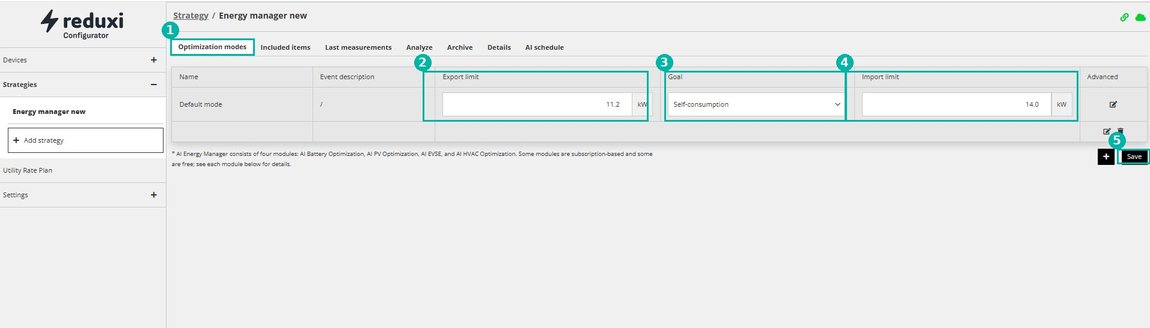

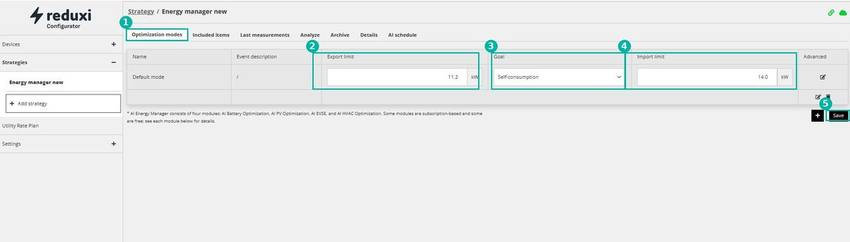

Capture d'écran du Reduxi Configurator, page "Strategy / Energy manager new", onglet "Optimization modes" sélectionné (pastille 1 ; autres onglets : Included items, Last measurements, Analyze, Archive, Details, AI schedule). Menu de gauche : Devices (+), Strategies (-) avec "Energy manager new" sélectionnée, "+ Add strategy", Utility Rate Plan, Settings (+). Tableau avec les colonnes Name, Event description, Export limit, Goal, Import limit, Advanced. Ligne : Name : Default mode ; Event description : / ; Export limit : 11.2 kW (pastille 2) ; Goal : Self-consumption (liste déroulante, pastille 3) ; Import limit : 14.0 kW (pastille 4) ; Advanced : icône de modification. Une seconde ligne en dessous est vide, avec des icônes de modification et de suppression. Note de bas de page : "* AI Energy Manager consists of four modules: AI Battery Optimization, AI PV Optimization, AI EVSE, and AI HVAC Optimization. Some modules are subscription-based and some are free; see each module below for details." Boutons : "+" noir et "Save" noir (cadre turquoise, pastille 5). En haut à droite : une icône de lien verte et une icône de nuage verte.

Reduxi Configurator : Strategy → Energy manager → Optimization modes — limite d'exportation/d'importation et objectif de pilotage

Export limit & Import limit — puissance maximale d'injection ou de soutirage de l'installation, en kW (points 2 et 4 sur l'image).
Goal — l'objectif de pilotage, en général Self-consumption pour les communautés d'énergie renouvelable (point 3 sur l'image) : la consommation d'électricité de tous les participants est couverte conjointement par la ou les installations de production.
Ici aussi : confirmez les saisies via Save (point 5 sur l'image).

Test de fonctionnement et mise en service

Le test de fonctionnement de l'EEG consiste pour l'essentiel en un contrôle de plausibilité des valeurs configurées précédemment :

Tous les appareils P1 Ultra affichent une connexion MQTT active sous Services (Active), et sur le Controller principal la connexion est indiquée comme Connected sous Connector (voir ⁠point 6.2⁠/⁠6.3⁠).
Si Active ou Connected n'apparaît pas, revérifiez les identifiants MQTT, les paramètres TLS et le certificat serveur à la fois sur le P1 Ultra et sur le Controller principal — et assurez-vous que la configuration a bien été confirmée via Save dans chaque cas.
Chaque participant est correctement affecté comme appareil de mesure ou comme appareil régulé (voir ci-dessus).
La limite d'exportation/d'importation et l'objectif de pilotage (Self-consumption) correspondent aux conditions réelles de l'installation.
Les mesures reçues des participants semblent plausibles — aucune valeur manifestement erronée ou manquante.

Une fois tous les points remplis, l'EEG est configurée et prête à fonctionner.

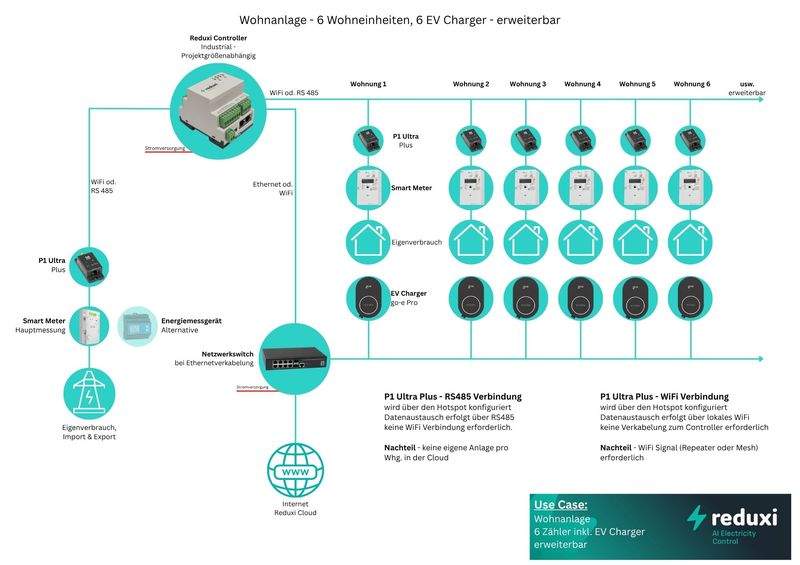

7 Configurer la GEA (connexion du P1 Ultra en local via Wi‑Fi/RTU)

⚠️

Remarque : électricien agréé requis Les travaux dans le tableau du compteur — en particulier le câblage RTU — ne peuvent être réalisés que par un électricien autorisé (voir ⁠point 1⁠).
