Nova verzija sučelja dostupna je na ovoj poveznici: Reduxi Configurator



1. Uvod

Reduxi Configurator je web sučelje koje se koristi za konfiguraciju Reduxi Controller.

Uz Reduxi sustav upravljanja energijom sada možete mjeriti i analizirati potrošnju električne energije. Koristeći posebne strategije, Reduxi vam omogućuje optimiziranje korištenja električne energije i smanjenje njezinih troškova.

Reduxi konfigurator možete prepoznati po jednostavnom sučelju na svijetloj pozadini.

Za postavljanje i rad Reduxi sustava potrebno je:

1. Priključite Reduxi kontroler.
2. Spojite se na Reduxi Configurator putem reduxi.local (pogledajte Reduxi Controller priručnik)
3. Za dodatne funkcionalnosti povežite se na aplikaciju Reduxi Cloud.

Ova uputa za rad opisuje Reduxi konfigurator.

Napomena: Upute za povezivanje kontrolera i Upute za korištenje web aplikacije mogu možete pronaći na našoj web stranici www.reduxi.eu.



2. Brzi koraci za povezivanje Reduxi kontrolera

Kao što je objašnjeno u priručniku Reduxi Controller , učinite sljedeće korake za povezivanje s kontrolerom i otvaranje Reduxi konfiguratora:

• Spojite AC-DC adapter na Reduxi DC utičnicu i uključite ga u utičnicu; Prva gornja LED lampica bi trebala svijetliti – zeleno svjetlo.

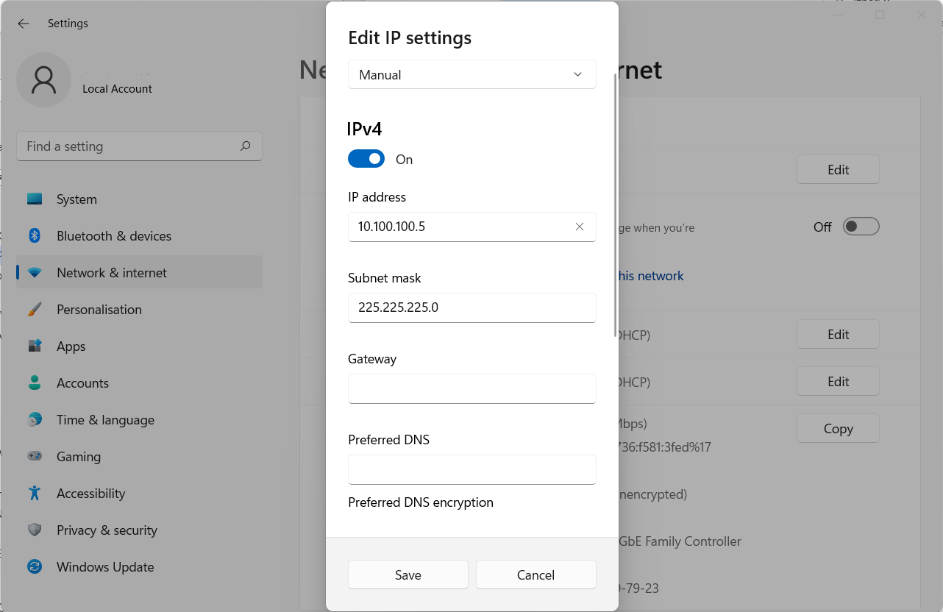

• Postavite mrežnu vezu
• Otvorite svoj preglednik i idite na http://reduxi.local
• Bit ćete preusmjereni na stranicu za prijavu Reduxi konfiguratora.
• Za prijavu u Reduxi konfigurator unesite tvornički postavljeno korisničko ime i lozinku:
  • Korisničko ime: admin
  • Lozinka: admin

Nakon uspješne prijave, preporučujemo promjenu lozinke za korisničko ime admin iz sigurnosnih razloga. To možete učiniti u svom profilu. Ne možete promijeniti korisničko ime admin. Međutim, možete stvoriti novog korisnika s novim korisničkim imenom.

Napomena: u slučaju neuspješne prijave, pojavljuje se poruka o pogrešci. Provjerite jeste li unijeli točne podatke. Alternativno, izvršite vraćanje na tvorničke postavke. Ako i dalje imate problema s prijavom, kontaktirajte našu podršku: support@reduxi.eu.



3. Prva stranica Reduxi konfiguratora

Nakon uspješne prijave, bit ćete preusmjereni na prvu stranicu Reduxi konfiguratora. Kada ste na ovoj stranici, uvijek možete pristupiti naslovnoj stranici klikom na Reduxi logo (gore lijevo).

Na naslovnoj stranici imate pristup:

• nadzorna ploča,
• bočni izbornik, - "Dodaj uređaj" i "Dodaj strategiju" su dva ključna koraka koja trebate napraviti u konfiguratoru (pogledajte 7. Uređaji i 8. Strategije)
• profil
• postavke.

3.1. Nadzorna ploča

Nadzorna ploča omogućuje pregled trenutnih mjerenja za svaku dodanu kategoriju uređaja.

Vrijeme zadnjeg mjerenja naznačeno je gore u sredini. U gornjem desnom kutu nalazi se gumb za prikaz mjerenja u stvarnom vremenu.

Klikom na odabranu kategoriju bit ćete preusmjereni na stranicu s detaljnim podacima o uređaju koji je prvi dodan u tu kategoriju. Na primjer, klik na kategoriju Solarne elektrane znači da ćete biti preusmjereni na prvi dodani uređaj u kategoriji Solarne elektrane.

3.2. Bočni izbornik

Prva stranica/bočni izbornik

Iz bočnog (lijevog) izbornika možete pristupiti:

• prikaz uređaja,
• prikaz strategija,
• dodavanje uređaja,
• dodavanje strategija,
• postavke.
• profil.



4. Profil

Modulu Profil možete pristupiti u bočnom izborniku - dolje lijevo. Svoje ime, prezime i lozinku možete urediti u svom profilu. Ne možete promijeniti svoje korisničko ime nakon što ga stvorite. Također možete promijeniti jezik u odjeljku Profil.

Informacije o politici privatnosti također možete pronaći u odjeljku Profil.

Napomena: Pstranica rofila omogućuje vam uređivanje trenutnog korisnika. Za dodavanje i uređivanje drugih korisnika idite na 6. Korisnici modul



5. postavke

Modulu Postavke možete pristupiti klikom na Postavke u bočnom (lijevom) izborniku. Modul postavki omogućuje vam postavljanje postavki:

• korisnici,
• uređaji,
• strategije,
• sustav.

6. Korisnici

Postavke/Korisnici

Modul Korisnici pruža potpuni prikaz svih korisnika koji su dodani Reduxi konfiguratoru. Modulu Korisnik možete pristupiti klikom na:

• postavke,
• korisnika.

Modul vam omogućuje da:

• dodaj korisnike,
• prikaz i uređivanje korisnika,
• brisanje korisnika.

6.1. Dodavanje novog korisnika

Postavke/Korisnik

Za dodavanje novog korisnika kliknite na gumb Novi korisnik. Pojavit će se obrazac za kreiranje novog korisnika. Ispunite obavezna polja i spremite novog korisnika.

Napomena: Nije moguće dodijeliti različite uloge korisnicima u Reduxi konfiguratoru . Svaki dodani korisnik ima puna prava pristupa Reduxi konfiguratoru. Korisniku u aplikaciji Reduxi Cloud možete dodijeliti različite uloge. Za pristup web aplikaciji morate se spojiti na Cloud. Upute za pristup Web aplikaciji dostupne su na našoj web stranici support.reduxi.eu.

6.2. Prikaz i uređivanje korisnika

Postavke/Korisnici

U modulu Korisnici imat ćete prikaz svih dodanih korisnika.

Za uređivanje korisnika kliknite na ikonu "olovka" koja se nalazi krajnje desno u retku odabranog korisnika. Otvara se ista forma kao kod dodavanja novog korisnika.

Napomena: Jednom kada stvorio sam korisničko ime, ne može se promijeniti. Međutim, možete urediti ostala polja u obrascu.

6.3. Brisanje korisnika

Postavke/Korisnici

Možete izbrisati korisnike u modulu Korisnici . Za brisanje kliknite na ikonu "trash" koja se nalazi krajnje desno u retku odabranog uređaja. Uvijek morate imati barem jednog aktivnog korisnika.

Napomena: Ako želite izbrisati posljednjeg aktivnog korisnika, sustav će ne dopustiti vam da to učinite. Primit ćete poruku o pogrešci.



7. Uređaji

Nadzorna ploča na prvoj stranici daje potpuni pregled mjerenja koje Reduxi kontroler dobiva od pojedinih uređaja. Između ostalog, Reduxi bilježi sljedeća mjerenja električne energije:

• potrošnja/proizvodnja energije,
• struje po pojedinim fazama,
• naponi po pojedinim fazama,
• drugi.



7.1. Dodavanje uređaja

Za dodavanje novog uređaja kliknite gumb Dodaj uređaj (donji lijevi izbornik). Otvara se čarobnjak za dodavanje uređaja.



7.1.1. Korak 1: Osnovne postavke

Vrsta uređaja:

Možete birati između sljedećih kategorija:

• Baterija,
• EV punjač,
• Emulator,
• Mjerač energije,
• HVAC (grijanje, ventilacija i klimatizacija),
• Hibridni pretvarač,
• solarna elektrana,
• ostalo.

Tip:

Polje Vrsta prikazuje popis uređaja s kojima Reduxi kontroler može komunicirati. Popis uređaja dostupan je na našoj web stranici Podržani uređaji.

Napomena: HVAC (toplinska pumpa) uređajima se uglavnom upravlja preko SG Ready kontakata . U ovom slučaju, mora se koristiti namjenski pretvarač pod nazivom Reduxi Gateway . U padajućem sučelju, umjesto određene vrste (modela) samo unesite "Reduxi mjerač" kao vrstu. Za konfiguraciju uređaja slijedite upute proizvođača ili informacije dostupne na support.reduxi.eu za taj određeni uređaj.

Napomena: EV stanice za punjenje ponekad podržavaju OCPP standard. U tom slučaju nije potrebno navesti određeni tip (model) uređaja. Odaberite vrstu "OCPP..." za upravljanje EV punjačem kompatibilnim s OCPP. Za ostale postavke provjerite dokumentaciju proizvođača ili pogledajte pomoć na support.reduxi.eu za taj određeni uređaj.

Napomena: Jaza tebe ne može pronaći uređaj koji možete isprobati ažuriranjem Reduxi kontrolera na najnoviju verziju. Pogledajte odjeljak 9.8. Zakrpa.

Napomena: Jaza tebe ne možete pronaći uređaj koji želite dodati Reduxi sustavu na popisu, trebat će vam a pretvarač. Obratite se našoj podršci za više informacija: support@reduxi.eu.



Kategorija:

Obično je odabrana kategorija ista kao i vrsta uređaja. Međutim, u nekim slučajevima želimo definirati drugu kategoriju.

Odabrana kategorija ne definira rad uređaja. Svrha parametra Category je grupiranje (agregiranje) podataka za prikaz mjerenja. Obratite pozornost na odabir prave kategorije za odabrani uređaj. Ako odaberete pogrešnu kategoriju, vaši će podaci biti netočno agregirani.



Ime:

Unesite bilo koji naziv uređaja u polje.

7.1.2. Korak 2: Komunikacijski kanal i konfiguracija uređaja

Komunikacijski kanal definira način na koji Reduxi komunicira s uređajem. Polja su unaprijed popunjena prema odabranoj vrsti uređaja. Komunikacija između uređaja i kontrolera može se odvijati putem:

• TCP/IP,
• Lokalni serijski port RS485 (serijska komunikacija),
• Reduxi Gateway,
• UDP

Odjeljak Konfiguracija uređaja pojavljuje se za određene vrste uređaja. Ovdje unosite specifične podatke koji su vam potrebni za svaki pojedini uređaj. Ova su polja možda već unaprijed popunjena. To ovisi o vrsti uređaja. U većini slučajeva te podatke možete pronaći u uputama proizvođača za uređaj koji želite dodati. Dodatnu pomoć možete pronaći naPodržani uređaji.

Nakon što ste ispravno postavili sve parametre, kliknite gumb "Test komunikacije" kako biste provjerili vezu između Reduxi kontrolera i uređaja.

7.1.3. Korak 3: Napredna konfiguracija

Ova polja nije potrebno ispunjavati. Namijenjeni su korisnicima kojima su posebno potrebne napredne postavke.

7.1.4 Test komunikacije

Nakon što ste konfigurirali uređaj, možete provjeriti radi li komunikacija pomoću gumba Testiraj komunikaciju.

Odgovor se može kategorizirati u dva komunikacijska odgovora:

1. slučaj: komunikacija radi ispravno

Slučaj 2: Komunikacija ne radi ispravno

Ako komunikacija ne radi, provjerite prethodno definirane postavke, međutim, možda ćete također trebati konfigurirati uređaj (npr. pretvarač) za komunikaciju putem odabranog sučelja.



7.2. Uređivanje postavki i brisanje uređaja

Postavke/Uređaji

Uređaje možete uređivati i brisati klikom na:

1. Postavke (bočni izbornik).
2. Uređaji.

Ovdje možete urediti pojedinačne postavke za odabrani uređaj ili izbrisati uređaj.



Uređivanje uređaja:

Za uređivanje postavki pojedinog uređaja kliknite na ikonu "olovka" koja se nalazi krajnje desno u retku odabranog uređaja. Obrasci se otvaraju. Obrasci se popunjavaju podacima koje ste unijeli prilikom dodavanja uređaja.

Napomena: Yone možeš uredite vrstu uređaja. Vrsta uređaja ostaje onakva kakva je postavljena kada je uređaj dodan.

U obrascu Osnovna konfiguracija također možete odrediti parametre Lokacija i Smjer energije.



Mjesto:

Možete odabrati:

• Glavno električno brojilo.
• Sub - Drugo električno brojilo ili drugi uređaj
• Nijedan.



Parametar "Sub" mjerača utječe na grupiranje (agregaciju) podataka i izračun konačnog zbroja pojedinačnih mjerenja. Ovaj parametar sprječava da se očitanja glavnog i drugog brojila zbroje pod ukupnu potrošnju. Primjer:



Glavno brojilo mjeri potrošnju električne energije u cijeloj kući. U kući imate garažu. Drugim mjeračem mjerite potrošnju električne energije u garaži. Budući da je garaža dio kuće, potrošnja električne energije u garaži je već uključena u mjerenja glavnog brojila. Za garažu odaberite "Sporedno" brojilo i na taj način spriječite dodavanje mjerenja drugog brojila na glavno mjerilo i posljedično netočan izračun.

Napomena: Odabrali ste parametar "Ništa" za uređaje koji ne utječu proizvodnju ili potrošnju energije, na primjer mjerač toplinske energije, koji se dodaje ispod uređaja i igra ulogu u postavljanju strategija.



Smjer energije:

U parametru Energy direction možete odabrati:

• Potrošnja.
• Proizvodnja.
• Potrošnja i proizvodnja.
• Nijedan.

Smjer energije ovisi o funkciji pojedinog uređaja. Na primjer, odaberete Potrošnja za uređaje koji koriste energiju.

Napomena: Parametar Ništa odabirete za uređaje koji ne utječu na proizvodnju energije ili potrošnja, na primjer mjerač toplinske energije, koji se dodaje ispod uređaja i igra ulogu u postavljanju strategija.

U obrascu za naprednu konfiguraciju određena su polja već unaprijed ispunjena. Unaprijed popunjena polja u većini slučajeva osiguravaju normalnu komunikaciju između Reduxi kontrolera i povezanog uređaja. Ostala polja nije potrebno popuniti. Namijenjeni su korisnicima kojima su posebno potrebne napredne postavke.



Brisanje uređaja:

Za brisanje pojedinog uređaja kliknite na ikonu "trash" koja se nalazi krajnje desno u retku odabranog uređaja.



Napomena: Kada se uređaj izbriše, svi podaci za ovaj uređaj nestaju također i ne može se povratiti.



7.3. Prikaz mjerenja uređaja

Prikazu mjerenja uređaja možete pristupiti na prvoj stranici Reduxi konfiguratora (lijevi izbornik).

U bočnom izborniku na prvoj stranici kliknite:

• Uređaji.
• Uređaj za koji želite detaljan uvid u mjerenja.

Za svaki uređaj možete vidjeti:

• Zadnja mjerenja.
• Analizira.
• Arhiva.

7.3.1. Zadnja mjerenja

Kartica Zadnje mjerenje namijenjena je pregledu zadnjih snimljenih mjerenja za odabrani uređaj. Mjerenja se dobivaju sa svakog uređaja i pohranjuju u Reduxi kontroler.

Možete postaviti vremenski interval osvježavanja podataka (gore desno).

Ova točka je namijenjena korisniku za posljednju provjeru rade li uređaj i veza ispravno.

Nakon što je uređaj uspješno dodan kroz konfigurator, moguće ga je pratiti i kontrolirati putem Reduxi cloud aplikacije.

Posljednji izbornik mjerenja također omogućuje ručnu kontrolu uređaja. Ovo je detaljnije opisano u 7.4. Ručno upravljanje uređajem

7.3.2. Analiza

Pod karticom Analiza možete vidjeti podatke za odabrani uređaj na temelju prošlih mjerenja. Podaci se prikazuju u grafičkom obliku. U gornjem lijevom kutu možete odabrati vremensko razdoblje za koje želite prikazati podatke.

Na svakom grafikonu možete filtrirati prikaz različitih podataka klikom na gumbe ispod grafikona.

Napomena: Podaci se pohranjuju u Reduxi kontroleru 1 godinu ili kada postoji nedostatak prostora na disku, stari podaci će biti izbrisani. U slučaju da je Reduxi isključen zbog nestanka struje ili drugih problema, kontroler neće snimati mjerenja tijekom tog vremena. Također, kontroler ne može dohvatiti podatke s uređaja tijekom prekida rada. Zastoj kontrolera bit će zabilježen na grafikonu.

7.3.3. Arhiva

Pod karticom Arhiva pohranjuju se svi prošli podaci koje je Reduxi kontroler snimio za odabrani uređaj. Arhiva omogućuje tablični prikaz podataka i izvoz podataka u CSV format.

Napomena: U kartici Arhiva podaci su dostupni dok ne izbrišete odabrane uređaj iz Reduxi konfiguratora.

7.4. Ručno upravljanje uređajem

Prema zadanim postavkama, regulirani uređaj se automatski kontrolira putem strategije (vrsta automatske kontrole). Međutim, posljednja kartica mjerenja također omogućuje ručno upravljanje uređajem.

Ovo je primjer kompatibilnog HVAC uređaja koji je spreman za SG:

I hibridni pretvarač.

Prilikom testiranja imajte na umu da i sam uređaj treba biti ispravno konfiguriran za prihvaćanje uputa s vanjskog uređaja.

Napomena, HVAC uređaji imaju vrlo spor odziv (otprilike 15 min) tako da možda neće odmah reagirati na željenu zadanu vrijednost.



Ovisno o vašem izboru u prozoru Control type, korisnik može birati između automatskog ili ručnog načina rada. Control type:

• Automatski: U automatskom načinu rada, sva ograničenja snage (potrošnja i proizvodnja na mreži) za pretvarač dobivaju se izravno iz korisnički definirane strategije. Kako biste saznali kako ispravno postaviti strategije, pročitajte poseban članak dostupan ovdje: Kako ispravno postaviti strategije.
• Ručni način rada: U ručnom načinu rada, sva ograničenja snage za pretvarač (potrošnja i proizvodnja na mreži) izravno postavlja korisnik. Nakon što korisnik odabere ručni način rada, četiri dodatne opcije postaju dostupne (Maks. proizvodnja, Vlastita potrošnja, Maks. potrošnja, Vrhunac brijanja).

7.4.1 Maks. proizvodnja

Maksimalna proizvodnja namijenjena je situacijama u kojima korisnik izabire izvesti što više energije u mrežu iz PV ili baterijskog skladišta.

Međutim, ograničenja snage za izvoz i uvoz iz mreže ograničena su postavkama dvaju parametara na desnim karticama "Ograničenja aktivne snage izvoza/uvoza mreže".

1. Primjer je kada nema dovoljno PV proizvodnje:

• PV proizvodnja je manja od Ograničenje aktivne snage izvoza mreže
• i
• SOC za skladištenje baterije je iznad minimalnog SOC-a

tada će se pohrana baterije isprazniti kako bi se doseglo ograničenje aktivne snage izvoza mreže.



2. Drugi primjer je kada ima dovoljno PV proizvodnje:

• PV proizvodnja pokriva potrošnju zgrada
• i
• PV proizvodnja veća je od granice izvozne aktivne snage mreže
• i
• SOC za skladištenje baterije je ispod maksimalnog SOC-a

tada će se baterijska pohrana puniti premašenom snagom, sve dok baterijska pohrana ne dosegne maksimalni SOC.

Kada pohrana baterije dosegne maksimalni SOC, PV proizvodnja bit će ograničena tako da ne premaši ograničenje aktivne snage za izvoz mreže.

Nakon završetka PV proizvodnog dana, ponovno 1. koristi se slučaj.

Imajte na umu: Kada maks. proizvodnja je odabrana kao preferirani način rada u Reduxiju, faze možda neće biti jednako opterećene, tj. izvezena snaga varira ovisno o fazi. To se događa kada je višak energije dostupan na lokaciji (zgrada) i odabrana je tzv. "Prvo prodaj" opcija za način rada u hibridnom pretvaraču. Ovdje bismo željeli naglasiti da ovaj način rada NE nudi fazno balansiranje snage.

7.4.2 Vlastita potrošnja

Vlastita potrošnja je namijenjena situacijama kada korisnik ima za cilj uskladiti izvoz i uvoz tako da neto zbroj bude jednak nuli. Reduxi kontroler prati neto potrošnju mreže i proizvodnju, izračunava razliku između njih i djeluje u skladu s tim.

Međutim, ograničenja snage za izvoz i uvoz iz mreže ograničena su ograničenjima na desnim karticama "Ograničenja aktivne snage izvoza/uvoza mreže".

1. Slučaj je kada nema dovoljno PV proizvodnje:

• PV proizvodnja je 0
• ili
• PV proizvodnja manja je od potrošnje zgrade
• i
• SOC za skladištenje baterije je iznad minimalnog SOC-a

tada će se pohrana baterije isprazniti kako bi se postigla nulta vrijednost aktivne snage mreže. Reduxi kontroler će isprazniti spremnik baterije kako bi pokrio potrošnju zgrade do minimalnog SOC-a.



2. Slučaj je kada ima dovoljno PV proizvodnje:

• PV proizvodnja pokriva proizvodnju zgrada
• i
• PV proizvodnja veća je od granice izvozne aktivne snage mreže
• i
• SOC za skladištenje baterije je ispod maksimalnog SOC-a

tada će se baterijska pohrana puniti premašenom snagom sve dok baterijska pohrana ne dosegne maksimalni SOC.

Kada pohrana baterije dosegne maksimalni SOC, PV proizvodnja bit će ograničena da ne premaši ograničenje aktivne snage za izvoz mreže.

Nakon završetka PV proizvodnog dana, ponovno 1. koristi se slučaj.



7.4.3 Maksimalna potrošnja

Maksimalna potrošnja namijenjena je situacijama kada se korisnik odluči uvesti što više energije iz mreže. Ovaj način rada obično se koristi u kombinaciji s EVSE (Electric Vehicle Supply Equipment) i BSEE (Battery Storage Energy Equipment), omogućujući korisniku povećanje snage na zahtjev.

Međutim, ograničenja snage za izvoz i uvoz iz mreže ograničena su ograničenjima na desnim karticama "Ograničenja aktivne snage izvoza/uvoza mreže".

1. Slučaj je kada je potrošnja zgrade manja od ograničenja aktivne snage uvoza mreže:

• Potrošnja zgrade manja je od ograničenja aktivne snage uvoza mreže
• ili
• SOC za skladištenje baterije je ispod maksimalnog SOC-a
• ili
• EV je spojen na EVSE, ali se ne puni

tada će se pohrana baterije i EV početi puniti kako bi se doseglo ograničenje aktivne snage uvoza mreže dok se ne dosegne maksimalna pohrana baterije ili SOC baterije EV.

2. Slučaj je kada imamo PV proizvodnju:

• PV proizvodnja je veća od 0
• ili
• Potrošnja zgrade manja je od ograničenja aktivne snage uvoza mreže
• ili
• SOC za skladištenje baterije je ispod maksimalnog SOC-a
• ili
• EV je spojen na EVSE, ali se ne puni

tada će se sva energija proizvedena iz PV-a prvo koristiti ili putem EVSE-a ili baterije. Kada se dostignu oba maksimalna SOC, tada će se energija slati u mrežu, ali još uvijek ne više od postavljenog ograničenja aktivne snage za izvoz mreže. Skladištenje baterije neće se isprazniti dok ne dođe. Potrošnja zgrade neće biti veća od PV proizvodnje.



7.4.4 Vrh brijanja

Peak shaving namijenjen je situacijama u kojima korisnik odluči ograničiti aktivnu snagu uvoza mreže kada se dosegne ograničenje. Ograničenje aktivne snage uvoza mreže je važno, postavite pomoću dva parametra na desnim karticama koji definiraju "Izvoz mreže /uvoz ograničenja aktivne snage"

1. Potrošnja zgrade slučaja manja je od aktivne snage uvoza mreže:

• PV proizvodnja je manja od 0 ili jednaka 0
• ili
• Potrošnja zgrade veća je od ograničenja aktivne snage uvoza mreže
• i
• EV se puni
• i
• Skladištenje baterije je iznad minimalnog SOC-a

Zatim će se pohrana baterije početi prazniti kako bi se pokrila energija za punjenje EV-a kako ne bi prešla ograničenje aktivne snage uvoza mreže.

Ako nema dostupnog spremnika baterije, tada će se snaga EV punjača smanjiti kako ne bi išla iznad ograničenja aktivne snage uvoza mreže.

Baterija će se puniti kada se dosegne ograničenje aktivne snage izvoza mreže i kada će biti dovoljno PV proizvodnje.



8. strategije

Strategije omogućuju regulaciju pojedinih uređaja prema mjerenjima koje bilježi Reduxi kontroler. Sa strategijama možete ograničiti potrošnju pojedinačnih uređaja ili grupa uređaja u Reduxi konfiguratoru. Potrošnju ograničavate postavljanjem vrijednosti koje uređaji ne smiju prekoračiti. Možete birati između različitih strategija za optimizaciju potrošnje energije. Koristite prioritete za definiranje hijerarhije strategija.

Da biste dodali strategiju i upravljali njome, slijedite posvećeni članak o ovoj temi: Strategije za Reduxi kontroler

Strategije su automatski načini upravljanja uređajima za razliku od ručnih načina opisanih u 7.4. Ručno upravljanje uređajem

9. sustav

Za pristup informacijama o sustavu i postavkama sustava kliknite:

1. Postavke (bočni izbornik).
2. sustav.



9.1. Identifikator

Postavke/Identifikator

Identifikator vam prikazuje informacije o sustavu koje su namijenjene identifikaciji Reduxi konfiguratora i Reduxi kontrolera. Ovaj izbornik također navodi UnitID (koji je ID Reduxi Controllera). Ovaj ID je vrlo važan pri rješavanju problema s određenom lokacijom.

Napomena: Podaci su unaprijed popunjeni i ne mogu se uređivati niti brisati.



9.2. Mreža

Postavke/Mreža

Mrežni modul pokazuje kako je Reduxi kontroler spojen na mrežu. Modul vam omogućuje da konfigurirate Reduxi prema pravilima svoje interne IT mreže. Ovdje možete odabrati način povezivanja ili postaviti način komunikacije (Proxy).

Reduxi podržava umrežavanje putem:

• žična mreža (LAN),
• bežična mreža (Wi-Fi),



Žičana (LAN) i bežična (Wi-Fi) mreža

Ako je Reduxi kontroler spojen na mrežu putem žične mreže (LAN), podacima o ovoj vezi možete pristupiti pod karticom Žičana mreža.

Pod karticom Wireless network možete povezati Reduxi kontroler na mrežu putem bežične veze (Wi-Fi). Željenu bežičnu mrežu možete pronaći klikom na gumb Skeniraj. Odaberite željenu bežičnu vezu i po potrebi unesite lozinku.

Napomena: Za žičanu i bežičnu mrežu možete dodijeliti statičku ili dinamičku IP adresu kontroleru.



Alternativni poslužitelj (proxy)

Ako vaše okruženje zahtijeva proxy poslužitelj, možete konfigurirati postavke proxy poslužitelja na kartici Proxy poslužitelj.



9.3. Otvori VPN

Postavke/Otvori VPN

Otvoreni VPN je namijenjen daljinskoj podršci.

Ako želite daljinsku pomoć našeg tima za podršku, trebate:

1. Spojite Reduxi na internetsku mrežu.
2. Uredite pravila o vatrozidu za IP 193.9.21.21 i TCP port 2002.
3. Unesite konfiguracijsku datoteku u polje Open VPN configuration; za Open VPN konfiguracijsku datoteku pošaljite zahtjev našoj podršci: support@reduxi.eu.

Ako Open VPN veza radi, prikazuje se IP adresa. Pošaljite IP adresu našoj podršci. S ovim IP-om, naša podrška može pristupiti Reduxi kontroleru putem Open VPN veze.

Kako biste onemogućili daljinski pristup putem Open VPN veze, zatvorite vatrozid ili uklonite Open VPN konfiguracijsku datoteku kako biste onemogućili vanjski pristup.

Napomena: Ako Open VPN veza ne radi, pojavit će se pogreška prikazano. Obratite se našoj podršci za pomoć: support@reduxi.eu.



9.4. Priključak

Postavke/priključak

Modul konektora omogućuje slanje podataka s web kontrolera:

• putem Clouda na našu web aplikaciju Reduxi,
• u MQTT – neizravni poslužitelj za podatke; podaci se mogu poslati drugoj aplikaciji ili bazi podataka.

Postavke/Konektor/Oblak

Ako želite vidjeti svoj Reduxi kontroler u Reduxi web aplikaciji, spojite ga na oblak ovdje. Reduxi web aplikacija omogućuje pregled mjerenja bilo gdje. Upute za korištenje Reduxi web aplikacije možete pronaći na našoj web stranici support.reduxi.eu.



Postavke/Konektor/MQTT

Za MQTT vezu potrebni su vam podaci za pristup MQTT poslužitelju. Pristup MQTT poslužitelju moguć je putem certifikata ili autentifikacijskih podataka. Ovdje možete definirati u kojem formatu se podaci šalju MQTT brokeru.

Na MQTT poslužitelju, ovisno o konfiguraciji, potrebno je omogućiti pristup Reduxi kontroleru putem odabranog načina povezivanja.

Pogledajte sljedeće članke za više detalja: Primjer kako povezati Reduxi Configurator s MQTT brokerom? i Reduxi kontroler - MQTT API

9.5. Konfiguracija

Postavke/Konfiguracija/Sigurnosna kopija

Configurator Backup modul omogućuje izvoz svih konfiguracijskih podataka iz Reduxi Controllera u konfiguracijsku izvornu datoteku.

Postavke/Konfiguracija/Vraćanje

Modul za vraćanje konfiguratora omogućuje vam vraćanje konfiguracijskih podataka na Reduxi Controller iz izvorne datoteke konfiguracije.

Prilikom uvoza konfiguracijskih podataka možemo odabrati vrstu konfiguracijskih podataka koje želimo uvesti (Cloud veza, MQTT veza, mreža, OpenVPN).

Napomena: Prilikom vraćanja konfiguracijskih podataka, svi će podaci biti izbrisani i ne mogu se vratiti!

9.6. Operator distribucijskog sustava

9.7. Vrijeme

Modul Time nam omogućuje unos vremenske zone i vremenskog servera preko kojeg Reduxi System ažurira vrijeme.

Ako ste unijeli važeći NTP poslužitelj i Reduxi kontroler ima pristup Internet mreži, datum i vrijeme će se ažurirati u određenom vremenskom intervalu prema podacima dobivenim s NTP poslužitelja.

Napomena: Ako NTP poslužitelj nije postavljen, Reduxi kontroler nema pristup internetu ili NTP poslužitelj nije dostupan, datum i vrijeme možete postaviti ručno.



9.8. Zakrpa

Postavke/Ažuriraj

Modul ažuriranja omogućuje ažuriranje Reduxi konfiguratora. Ovdje je moguće automatsko ažuriranje (preferirana opcija sa stabilnim kanalom) ili ručno (gdje ažuriranje izvodi naš Reduxi tim za podršku putem daljinske pomoći (Open VPN)).

Napomena: Prilikom ažuriranja, podaci pohranjeni na Reduxi kontroleru se ne gube. Podaci ostaju na kontroleru.



9.9. Ponovno pokretanje

Postavke/ponovno pokretanje

Modul ponovnog pokretanja omogućuje ponovno pokretanje Reduxi kontrolera. Ponovno pokretanje može riješiti određene probleme u nekim slučajevima. Tijekom ponovnog pokretanja, Reduxi kontroler će biti nedostupan i neće snimati mjerenja.
Napomena: Ako se Reduxi konfigurator ne pokrene ponovno, problem je najvjerojatnije u Reduxi kontroleru. Provjerite LED diode na stražnjoj strani kontrolera i kontaktirajte našu podršku kako biste riješili problem: support@reduxi.eu. Što svaka lampica znači možete pročitati u Uputama za spajanje kontrolera (Reduxi Controller).



9.10. Vraćanje na tvorničke postavke

Postavke/Vraćanje na tvorničke postavke

Modul Factory Reset omogućuje vraćanje Reduxi kontrolera na tvorničke postavke ("Reset"). Resetiranje je namijenjeno za brisanje svih podataka i resetiranje Reduxi kontrolera.

Ako kliknete na vraćanje na tvorničke postavke, otvorit će se dva prozora:

1. Označite da razumijete da će svi podaci biti izgubljeni.
2. Potvrdite vraćanje kontrolera na tvorničke postavke.

Tijekom vraćanja na tvorničke postavke, Reduxi kontroler neće biti dostupan i neće bilježiti mjerenja.

Napomena: Ako resetujete Reduxi kontroler na tvorničke postavke, svi će podaci biti izbrisani i ne mogu se vratiti



9.11. Alati

Ovaj izbornik sadrži neke osnovne alate za dijagnostiku problema.

10. Tvornički postavljena virtualna IP adresa kontrolera

Ako odlučite koristiti tvornički postavljenu IP adresu za spajanje na kontroler, prvo morate svom računalu dodijeliti statičku IP adresu i povezati Reduxi Controller UTP kabelom sa svojim računalom.

Tvornički postavljena IP adresa Reduxi kontrolera:

• 10.100.100.50

Postavite statičku IP adresu vašeg računala: 10.100.100.X (umjesto X unesite bilo koji broj od 2 do 253, npr. 10.100.100.5 osim 50 koji je već dodijeljen kontroleru) .



Nakon što ste svom računalu uspješno dodijelili statičku IP adresu, unesite tvornički postavljenu IP adresu kontrolera u svoj preglednik. Preglednik vas preusmjerava na Reduxi Configurator stranicu za prijavu .



Napomena: Tvornički postavljena IP adresa služi kao veza koja je uvijek dostupan bez obzira na postavke Reduxi kontrolera.
