Postavke baterije Victron
Postavke baterije Victron za Reduxi: ESS postavke, Modbus TCP i unit ID na GX uređaju.
1 Tehnička dokumentacija
Dokumenti tvrtke Victron za Modbus TCP vezu i ESS postavke:
- Modbus-TCP register list (XLSX) – Popis registara. Kartica Unit ID mapping prikazuje koji unit ID pripada kojem uređaju.
- Data communication with Victron Energy products (PDF) – Bijela knjiga s odjeljkom o Modbus-TCP-u.
- Modbus-TCP FAQ – Kako omogućiti Modbus-TCP na GX uređaju.
- Energy Storage System (ESS) manual – Opis ESS postavki na GX uređaju.
2 Potrebna oprema
Potrebno vam je:
- Victron GX uređaj s priključenim baterijskim sustavom Victron
- Reduxi Controller
- Mrežna veza (Ethernet) između GX uređaja, uređaja Reduxi Controller i vašeg usmjernika
- Prijenosno računalo ili tablet s pristupom internetu za konfiguriranje uređaja u Reduxiju
3 Postavke na Victron GX uređaju
Ove postavke podesite u izborniku GX uređaja. Snimke zaslona prikazuju Remote Console GX uređaja.
3.1 ESS postavke
Otvorite Settings – ESS. Pod Grid metering odaberite Inverter/Charger i potvrdite.
Snimke zaslona prikazuju ove ESS vrijednosti:
| Postavka | Vrijednost |
|---|---|
| Mode | Optimized (without BatteryLife) |
| Grid metering | Inverter/Charger |
| Multiphase regulation | Individual phase |
| Minimum SOC (unless grid fails) | 30% |
| Limit inverter power | Off |
| Grid setpoint | 20 W |

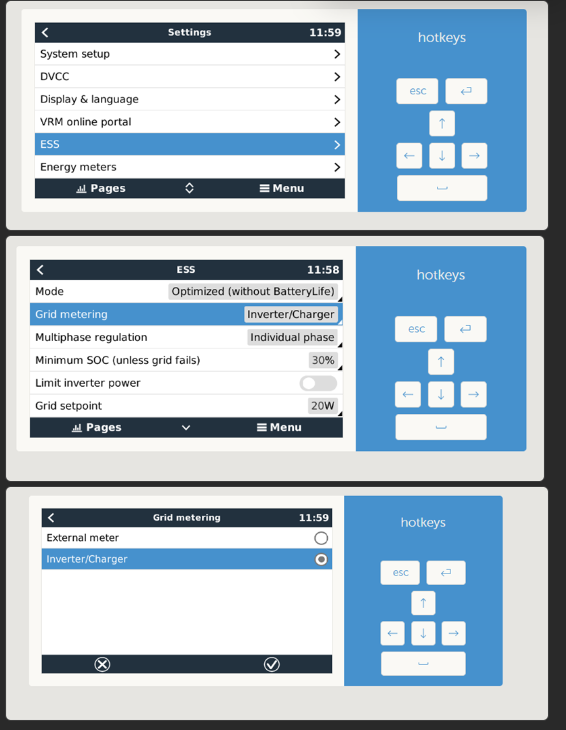

Tekstualni opis ove slike
Tri naslagane snimke zaslona programa Victron Remote Console, svaka s plavom pločom tipkovnih prečaca s desne strane (gumbi esc i enter, gumbi sa strelicama, razmaknica). Gore: stranica Settings, vrijeme 11:59: System setup; DVCC; Display & language; VRM online portal; ESS (istaknuto plavo); Energy meters. U sredini: stranica ESS, vrijeme 11:58: Mode: Optimized (without BatteryLife); Grid metering: Inverter/Charger (istaknuto); Multiphase regulation: Individual phase; Minimum SOC (unless grid fails): 30%; Limit inverter power: off (preklopnik); Grid setpoint: 20W. Dolje: stranica Grid metering, vrijeme 11:59, s dvije opcije izbornih gumba: External meter (nije odabrano) i Inverter/Charger (istaknuto, odabrano). Ikone na donjoj traci: križić (odustani) i kvačica (potvrdi).
3.2 Omogućite Modbus TCP i očitajte unit ID
Otvorite Device List i odaberite Settings.

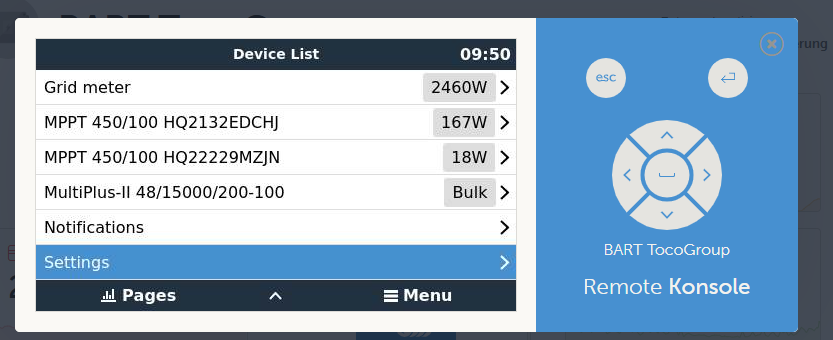

Tekstualni opis ove slike
Snimka zaslona programa Victron Remote Console, stranica Device List, vrijeme 09:50. Reci: Grid meter 2460W; MPPT 450/100 HQ2132EDCHJ 167W; MPPT 450/100 HQ22229MZJN 18W; MultiPlus-II 48/15000/200-100 Bulk; Notifications (strelica); Settings (istaknuto plavo, strelica). Donja traka: Pages, strelica prema gore, Menu. Desno: plava ploča s gumbima esc i enter, smjerna tipkovnica, tekst BART TocoGroup i Remote Konsole.
Odaberite Services.

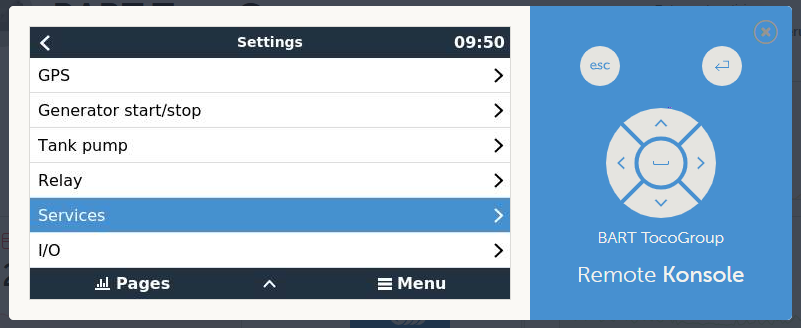

Tekstualni opis ove slike
Snimka zaslona programa Victron Remote Console. Lijevo: izbornik Settings GX uređaja s vremenom 09:50 i strelicom za povratak. Popis: GPS; Generator start/stop; Tank pump; Relay; Services (istaknuto plavo); I/O; svaka stavka sa strelicom s desne strane. Donja traka: Pages, strelica prema gore, Menu. Desno: plava ploča s gumbima esc i enter, okruglom smjernom tipkovnicom sa strelicama, tekstom BART TocoGroup i tekstom Remote Konsole.
Postavite Modbus TCP na Enabled. Zatim otvorite stavku Modbus TCP.

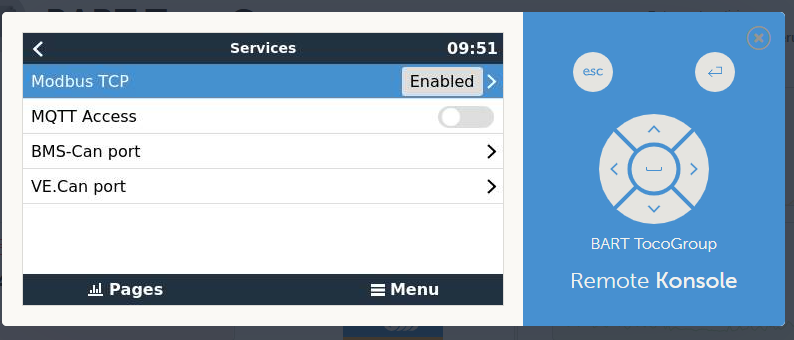

Tekstualni opis ove slike
Snimka zaslona programa Victron Remote Console, stranica Services, vrijeme 09:51, sa strelicom za povratak. Reci: Modbus TCP: Enabled (istaknuto plavo); MQTT Access: off (preklopnik); BMS-Can port (strelica); VE.Can port (strelica). Donja traka: Pages, Menu. Desno: plava ploča s gumbima esc i enter, smjerna tipkovnica, tekst BART TocoGroup i Remote Konsole.
Odaberite Available services.

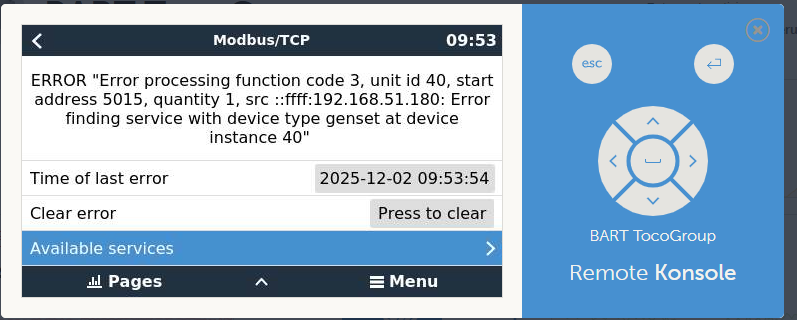

Tekstualni opis ove slike
Snimka zaslona programa Victron Remote Console, stranica Modbus/TCP, vrijeme 09:53, sa strelicom za povratak. Tekst pogreške: ERROR "Error processing function code 3, unit id 40, start address 5015, quantity 1, src ::ffff:192.168.51.180: Error finding service with device type genset at device instance 40". Reci: Time of last error: 2025-12-02 09:53:54; Clear error: gumb Press to clear; Available services (istaknuto plavo, strelica s desne strane). Donja traka: Pages, strelica prema gore, Menu. Desno: plava ploča s gumbima esc i enter, smjerna tipkovnica, tekst BART TocoGroup i Remote Konsole.
Pod Available services vidite povezane uređaje s njihovim unit ID-ovima. Unit ID baterije kasnije vam je potreban u sustavu Reduxi kao Modbus adresa.

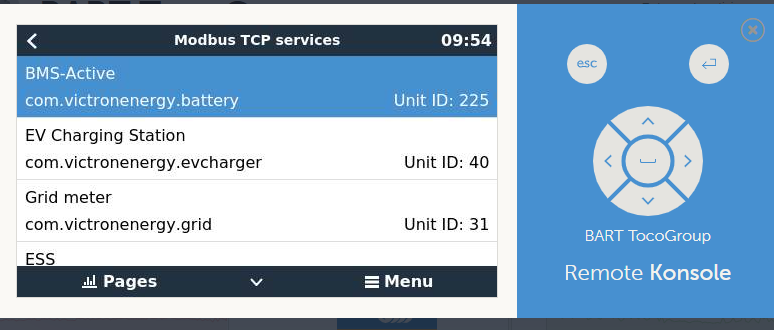

Tekstualni opis ove slike
Snimka zaslona programa Victron Remote Console, stranica Modbus TCP services, vrijeme 09:54. Popis: BMS-Active, com.victronenergy.battery, Unit ID: 225 (istaknuto plavo); EV Charging Station, com.victronenergy.evcharger, Unit ID: 40; Grid meter, com.victronenergy.grid, Unit ID: 31; ESS (odrezano, nema daljnjih vidljivih podataka). Donja traka: Pages, strelica prema dolje, Menu. Desno: plava ploča s gumbima esc i enter, smjerna tipkovnica, tekst BART TocoGroup i Remote Konsole.
| Usluga | Unit ID na snimci zaslona |
|---|---|
BMS-Active (com.victronenergy.battery) |
225 |
EV Charging Station (com.victronenergy.evcharger) |
40 |
Grid meter (com.victronenergy.grid) |
31 |
4 Prijava u Reduxi web sučelje
Reduxi web sučelje možete otvoriti na dva načina:
Tekstualni opis ove slike
Snimka zaslona triju zaslona mobilne aplikacije Reduxi jedan pored drugog, s cijan okvirima i brojčanim oznakama 2 do 4. Lijevi zaslon (nadzorna ploča, tamna tema): ikona izbornika gore lijevo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cijena 5.79 € i temperatura 3.2 °C; dijagram toka energije s kućom u sredini (-1.25 kW) i ikonama s vrijednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W s 97 % (crveni prsten) i vrijednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (bočni izbornik): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni zaslon (stranica uređaja): Back; slika crnog Reduxi kontrolera s dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s gumbom 'Activate tunnel connection' (označen okvirom i oznakom 4); kartica 'Unit details' s poljem 'Unit ID'.
Tekstualni opis ove slike
Snimka zaslona sastavljena od dva dijela jedan pored drugog. Lijevi dio: zaslon mobilne aplikacije Reduxi na tamnoj pozadini. Gore: gumb Back; slika crnog Reduxi kontrolera s dva Ethernet priključka i priključnom stezaljkom; status 'Connected' s ikonom Wi-Fi-ja. Kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'. Kartica 'Connect to configurator' s ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i gumb 'Open configurator', označen cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' s poljem 'Unit ID' (vrijednost nije vidljiva). Desni dio: Reduxi Configurator otvoren u pregledniku, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica za povratak, 'Tunnel connection', ikona ponovnog učitavanja. Lijeva bočna traka s ikonama (munja, čip, munja, stupčasti grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zelena obavijest: 'New patch available. Click here to apply.' sa zatvaranjem X. Vrijeme 09:12:56. Dijagram toka energije s kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj lijevo (0.900 kW), električno vozilo te punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete pronaći na popisu uređaja u routeru ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (tvornička postavka)Tekstualni opis ove slike
Snimka zaslona stranice za prijavu u Reduxi Configurator u prozoru preglednika Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka označena je cijan okvirom, a njezina povećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je lijevo, povezana cijan linijom. Pozadina stranice: svijetlosiva linijska ilustracija kuće sa solarnim panelima (zeleno), zidnom kutijom, inverterom, automobilom i punjačem. Gore lijevo: logotip 'reduxi configurator'. U sredini okvir za prijavu s naslovom 'Login', odabirom jezika (engleska zastava, 'English'), poljem za korisničko ime, poljem za lozinku i tamnim gumbom 'Login'.
Tekstualni opis ove slike
Snimka zaslona web sučelja Reduxi Configuratora nakon prijave, svijetla tema. Gore lijevo: logotip 'reduxi configurator'. Zaglavna traka: 'Home' lijevo, zeleni status 'Connected' gore desno. Lijeva bočna traka: proširen odjeljak 'Devices' s popisom stavki, zatim sklopljeni odjeljci 'Manager', 'Configuration' i 'Settings'. Glavno područje: dijagram toka energije. Kuća u sredini s prstenom, vrijednost 24.20 kW. Ikona mreže gore lijevo, 24.20 kW (crvena točka na liniji). Ikona sunca gore desno, vrijednost '-'. Lijeva ikona (baterija ili uređaj), 6.700 kW (zelena točka na liniji). Desne ikone (baterijski spremnik i uređaj), vrijednosti '-'. Ikona EV punjača dolje lijevo, 31.00 kW. Još jedna ikona uređaja dolje desno. Oznaka 'Energy manager' ispod kuće.
5 Dodajte bateriju Victron u Reduxi
Pomoću ovih koraka dodajte bateriju ili uredite postojeći uređaj.
5.1 Osnovne postavke
Prijavite se lokalno u Reduxi Configurator na kontroleru (vidi točku 4) i kliknite + Add device.
U prvom koraku (osnovne postavke) odaberite vrstu uređaja i tip baterije Victron te unesite naziv po svom izboru. Zatim pritisnite Next.
5.2 Postavke komunikacije
Unesite podatke za povezivanje GX uređaja:
| Parametar | Vrijednost |
|---|---|
| Veza | TCP/IP |
| IP | IP adresa uređaja Victron GX |
| Port |
502 (standardni Modbus TCP port) |
| Modbus adresa | Unit ID baterije, očitan pod Available services (vidi Točku 3) |
5.3 Test komunikacije
Kliknite Test communication na dnu čarobnjaka. Time se baterija Victron jednom očita i ništa se ne sprema. Ako test uspije, kliknite Done: uređaj izrađuje samo Done.
Tekstualni opis ove slike
Snimka zaslona donje trake s gumbima na stranici Reduxi Configuratora. Lijevo: gumb 'Back'. Desno: gumb 'Test communication' (označen cijan okvirom) i tamni gumb 'Done'.
Tekstualni opis ove slike
Snimka zaslona stranice 'Communication channel and device configuration' u Reduxi Configuratoru. Connection *: TCP/IP (padajući izbornik). IP *: 192.168.50.243, s gumbom 'Scan for IP'. Port *: 502, s gumbom 'Test port'. Modbus unit ID *: 1. Gumbi pri dnu: Back (lijevo), Test communication i Done (desno). Gumb Done označen je cijan okvirom.
6 Provjera očitanja
6.1 Last measurements
Nakon uspostave komunikacije provjerite vrijednosti baterije pod Devices u programu Reduxi Configurator.
6.2 Omogućavanje upravljanja putem Reduxija
Za upravljanje sustavom Reduxi postavite control type uređaja na AUTO pod Devices u programu Reduxi Configurator. Tek tada naredbe strategije utječu na bateriju.
Da biste smanjili troškove energije uz dinamične cijene i dinamične tarife, definirajte strategiju prema opisu u članku Strategije za Reduxi controller.
✓ Sažetak
Priprema (točke 1–2): Otvorite dokumente tvrtke Victron i pripremite GX uređaj, Reduxi Controller i prijenosno računalo.
Victron GX uređaj (točka 3): Postavite Grid metering na Inverter/Charger, omogućite Modbus TCP i očitajte unit ID baterije.
Dodavanje u Reduxi (točke 4–5): Prijavite se u web sučelje sustava Reduxi, dodajte uređaj i unesite IP, port 502 i unit ID.
Puštanje u rad (točka 6): Provjerite očitanja i postavite control type na AUTO.
→ Česti problemi
| Problem | Rješenje |
|---|---|
| Test komunikacije ne uspijeva | Provjerite je li Modbus TCP postavljen na Enabled pod Settings – Services na GX uređaju. Provjerite IP adresu GX uređaja, port 502 i unit ID pod Available services. |
| Stranica Modbus/TCP na GX uređaju prikazuje pogrešku | Stranica prikazuje pogrešku i vrijeme posljednje pogreške. Pritisnite Clear error i ponovno pokrenite test. |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Pričekajte oko 30 sekundi i provjerite je li kontroler online. |
Prijava s admin se odbija |
Lozinka je promijenjena tijekom instalacije. Pitajte instalatera. Lozinka Reduxi računa ovdje ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspijeva, uređaj je offline | Provjerite dostupnost, IP adresu / port / unit ID te je li protokol uključen na uređaju. |
