Kako povezati SAJ CM2 BESS s Reduxi kontrolerom
Integrirajte SAJ CM2 BESS s Reduxi Controllerom putem Modbus TCP-a. Tako dobivate maksimalnu fleksibilnost te niže troškove i potrošnju energije.
Tekstualni opis ove slike

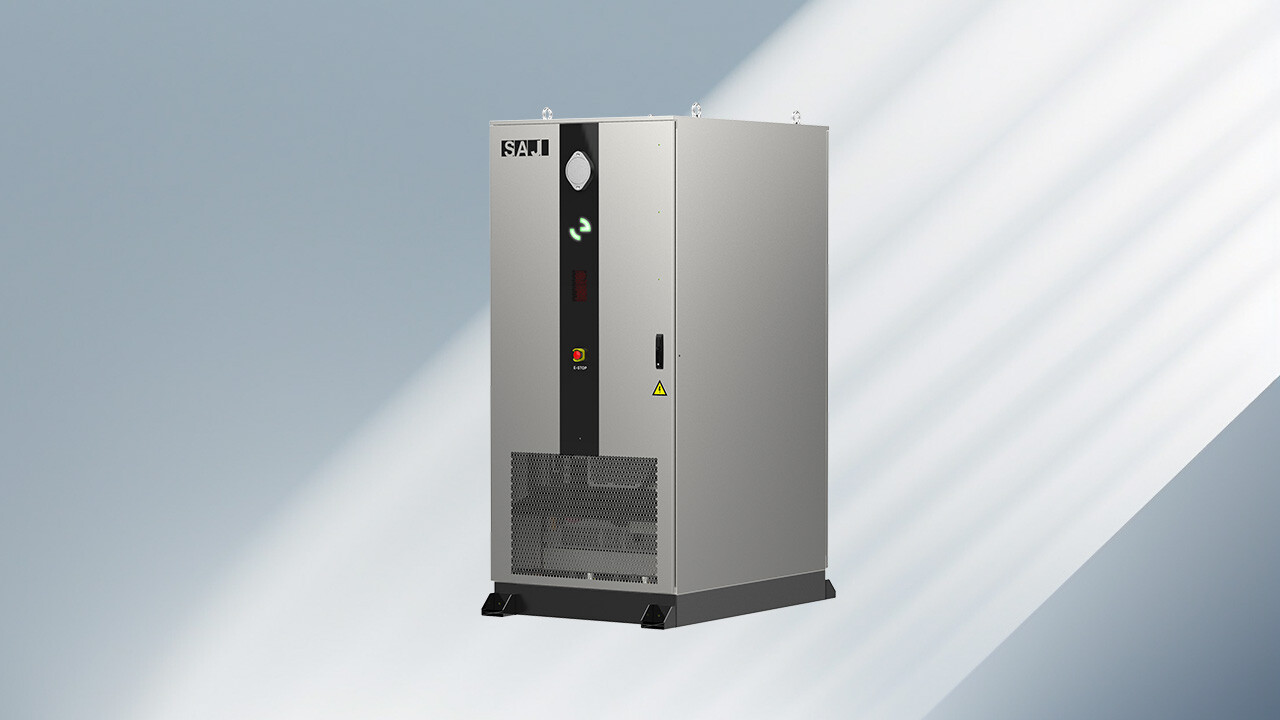

Fotografija proizvoda SAJ CM2 Smart C&I All-in-One BESS: visok, uzak srebrno-sivi ormar s logotipom SAJ gore lijevo, crnom okomitom trakom na prednjoj strani s malim zelenim i crvenim indikatorskim lampicama, žutim znakom upozorenja pri dnu desno na prednjim vratima i rešetkom na dnu, na tamnom postolju. Pozadina je plavo-sivi gradijent s dijagonalnim svijetlim prugama.
1 Priprema
1.1 Tehnička dokumentacija
- CM2 Quick Installation Guide – Kratke upute za instalaciju SAJ CM2
- CM2 Full Installation Manual – Potpuni korisnički priručnik za SAJ CM2
- SAJ CM2 series product page – Stranica proizvoda Smart C&I All-in-One BESS
1.2 Potrebna oprema
- Reduxi Controller
- Baterijski sustav SAJ CM2 (CM2-EMS BESS)
- Ethernet kabel i lokalni usmjernik
- Prijenosno računalo ili tablet s pristupom internetu za konfiguriranje uređaja u Reduxiju
2 Povezivanje SAJ CM2 s Reduxi Controllerom
2.1 Preduvjeti
Da bi CM2-EMS BESS mogao komunicirati s Reduxi Controllerom, potrebno je dvoje:
- Modbus TCP/IP mora biti otvoren.
- IP adresa baterijskog sustava SAJ CM2.
2.2 Povezivanje SAJ CM2 s lokalnom mrežom
SAJ CM2 i Reduxi Controller moraju biti u istoj mreži.
- Povežite CM2 BESS s lokalnim usmjernikom putem Etherneta. Detaljne upute potražite u priručniku za CM2.
- Modbus port 502 na CM2 otvara se automatski kad ga povežete putem Etherneta.
Tekstualni opis ove slike

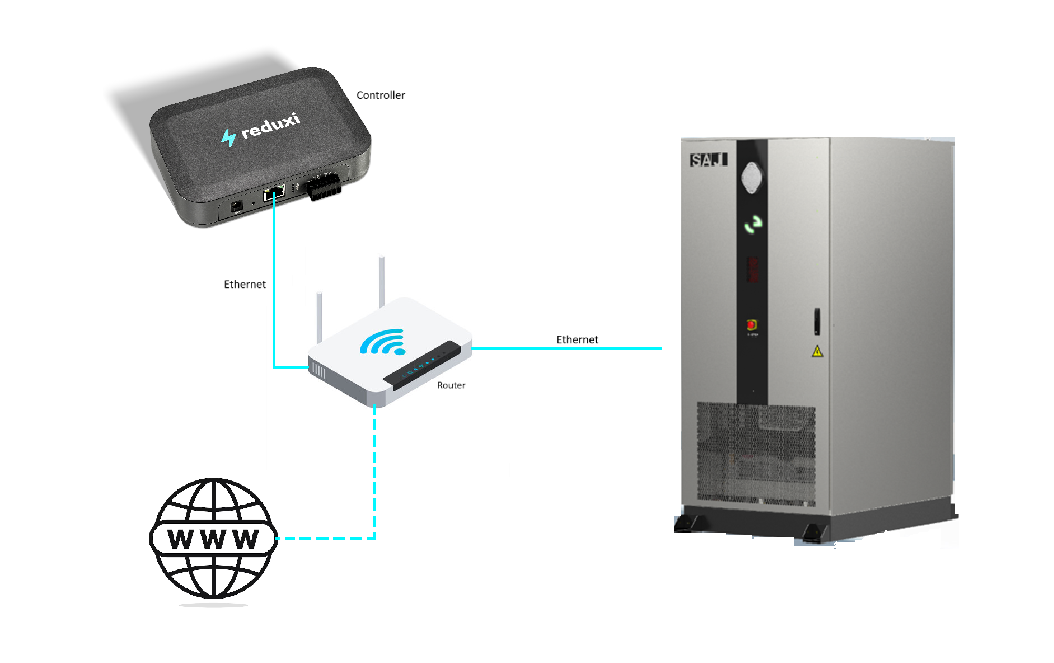

Dijagram mrežne veze između Reduxi Controllera, usmjernika i baterijskog ormara SAJ CM2 na bijeloj pozadini. Gore lijevo: crni Reduxi Controller s logotipom reduxi, oznaka Controller. Sredina: bijeli Wi-Fi usmjernik s dvije antene, oznaka Router. Desno: visok sivi baterijski ormar s logotipom SAJ gore, crnom prednjom trakom i ventilacijskom rešetkom pri dnu. Linije: puna plava linija s oznakom Ethernet od Controllera prema dolje do usmjernika; puna plava linija s oznakom Ethernet od usmjernika do SAJ ormara; isprekidana svijetloplava linija od usmjernika prema dolje do ikone globusa sa slovima WWW (internet).
3 Prijava u Reduxi web sučelje
Reduxi web sučelje možete otvoriti na dva načina:
Tekstualni opis ove slike
Snimka zaslona triju zaslona mobilne aplikacije Reduxi jedan pored drugog, s cijan okvirima i brojčanim oznakama 2 do 4. Lijevi zaslon (nadzorna ploča, tamna tema): ikona izbornika gore lijevo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cijena 5.79 € i temperatura 3.2 °C; dijagram toka energije s kućom u sredini (-1.25 kW) i ikonama s vrijednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W s 97 % (crveni prsten) i vrijednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (bočni izbornik): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni zaslon (stranica uređaja): Back; slika crnog Reduxi kontrolera s dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s gumbom 'Activate tunnel connection' (označen okvirom i oznakom 4); kartica 'Unit details' s poljem 'Unit ID'.
Tekstualni opis ove slike
Snimka zaslona sastavljena od dva dijela jedan pored drugog. Lijevi dio: zaslon mobilne aplikacije Reduxi na tamnoj pozadini. Gore: gumb Back; slika crnog Reduxi kontrolera s dva Ethernet priključka i priključnom stezaljkom; status 'Connected' s ikonom Wi-Fi-ja. Kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'. Kartica 'Connect to configurator' s ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i gumb 'Open configurator', označen cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' s poljem 'Unit ID' (vrijednost nije vidljiva). Desni dio: Reduxi Configurator otvoren u pregledniku, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica za povratak, 'Tunnel connection', ikona ponovnog učitavanja. Lijeva bočna traka s ikonama (munja, čip, munja, stupčasti grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zelena obavijest: 'New patch available. Click here to apply.' sa zatvaranjem X. Vrijeme 09:12:56. Dijagram toka energije s kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj lijevo (0.900 kW), električno vozilo te punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete pronaći na popisu uređaja u routeru ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (tvornička postavka)Tekstualni opis ove slike
Snimka zaslona stranice za prijavu u Reduxi Configurator u prozoru preglednika Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka označena je cijan okvirom, a njezina povećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je lijevo, povezana cijan linijom. Pozadina stranice: svijetlosiva linijska ilustracija kuće sa solarnim panelima (zeleno), zidnom kutijom, inverterom, automobilom i punjačem. Gore lijevo: logotip 'reduxi configurator'. U sredini okvir za prijavu s naslovom 'Login', odabirom jezika (engleska zastava, 'English'), poljem za korisničko ime, poljem za lozinku i tamnim gumbom 'Login'.
Tekstualni opis ove slike
Snimka zaslona web sučelja Reduxi Configuratora nakon prijave, svijetla tema. Gore lijevo: logotip 'reduxi configurator'. Zaglavna traka: 'Home' lijevo, zeleni status 'Connected' gore desno. Lijeva bočna traka: proširen odjeljak 'Devices' s popisom stavki, zatim sklopljeni odjeljci 'Manager', 'Configuration' i 'Settings'. Glavno područje: dijagram toka energije. Kuća u sredini s prstenom, vrijednost 24.20 kW. Ikona mreže gore lijevo, 24.20 kW (crvena točka na liniji). Ikona sunca gore desno, vrijednost '-'. Lijeva ikona (baterija ili uređaj), 6.700 kW (zelena točka na liniji). Desne ikone (baterijski spremnik i uređaj), vrijednosti '-'. Ikona EV punjača dolje lijevo, 31.00 kW. Još jedna ikona uređaja dolje desno. Oznaka 'Energy manager' ispod kuće.
4 Dodavanje SAJ CM2 u Reduxi
Pomoću ovih koraka dodajte novi SAJ CM2 ili uredite postojeći.
4.1 Osnovne postavke
Lokalno se prijavite u Reduxi Configurator na kontroleru (vidi Točku 3) i kliknite + Add device.
Tekstualni opis ove slike
Snimka zaslona lijeve bočne trake Reduxi Configuratora. Gore: reduxi logotip s tekstom CONFIGURATOR. Sažeti odjeljci: Devices (ikona plus) i Strategies (ikona plus). Ispod dva gumba jedan pored drugog: Add device (ikona plus, označeno plavim okvirom) i Add strategy (ikona plus). Ispod njih dvije stavke: Settings i Profile. Područje desno od bočne trake prazno je bijelo.
U prvom koraku (osnovne postavke) odaberite osnovne parametre uređaja:
- Device type:
Hybrid Inverter - Type:
SAJ CM2 - Name: naziv prema modelu
Tekstualni opis ove slike

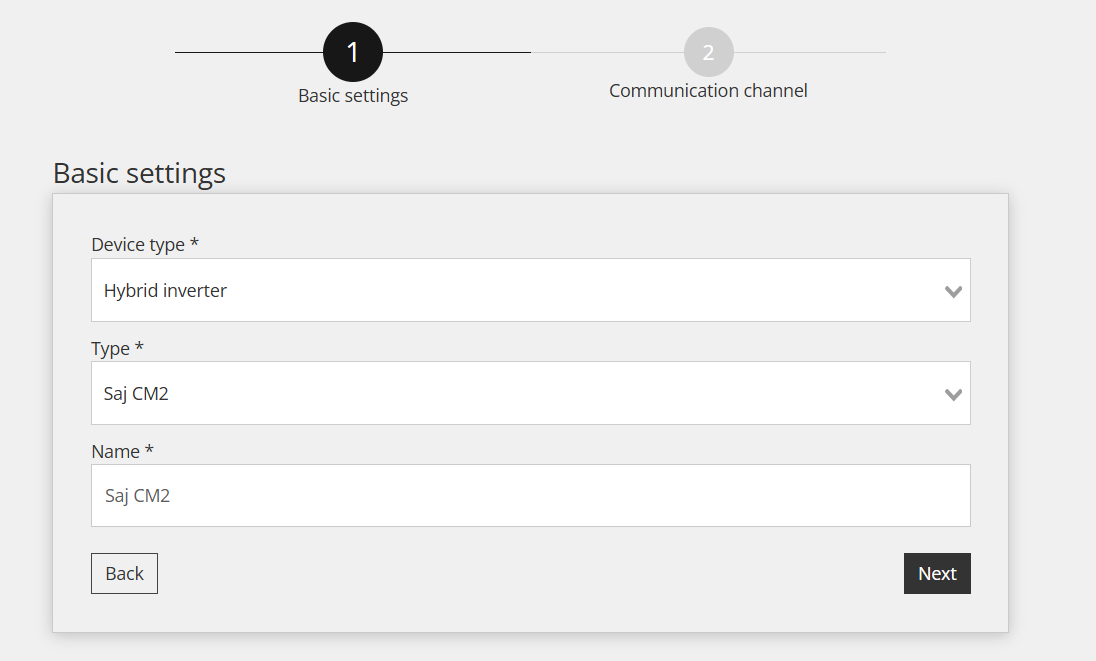

Snimka zaslona čarobnjaka za uređaje u Reduxi Configuratoru, korak 1 Basic settings. Pokazatelj koraka: 1 Basic settings (aktivan), 2 Communication channel (sivo). Naslov: Basic settings. Polja: Device type *: Hybrid inverter; Type *: Saj CM2; Name *: Saj CM2. Gumbi: Back, Next.
4.2 Postavke komunikacije
Unesite Modbus ID i IP adresu koje ste dobili iz sustava SAJ CM2.
Tekstualni opis ove slike

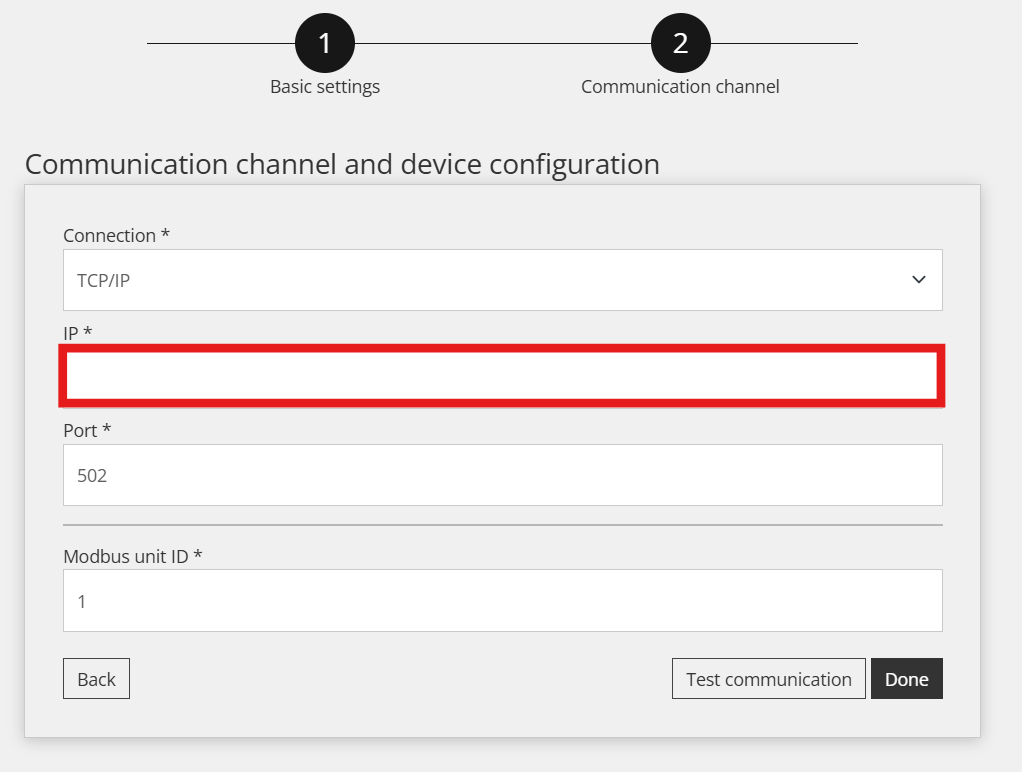

Snimka zaslona čarobnjaka za uređaje u Reduxi Configuratoru, korak 2 Communication channel. Pokazatelj koraka: 1 Basic settings, 2 Communication channel (aktivan). Naslov: Communication channel and device configuration. Polja: Connection *: TCP/IP; IP *: prazno, istaknuto crvenim okvirom; Port *: 502; Modbus unit ID *: 1. Gumbi: Back, Test communication, Done.
4.3 Test komunikacije
Na dnu čarobnjaka kliknite Test communication. Test jednom očitava SAJ CM2 i ništa ne sprema. Ako test uspije, kliknite Done: uređaj stvara samo Done.
Tekstualni opis ove slike
Snimka zaslona donje trake s gumbima na stranici Reduxi Configuratora. Lijevo: gumb 'Back'. Desno: gumb 'Test communication' (označen cijan okvirom) i tamni gumb 'Done'.
Tekstualni opis ove slike
Snimka zaslona stranice 'Communication channel and device configuration' u Reduxi Configuratoru. Connection *: TCP/IP (padajući izbornik). IP *: 192.168.50.243, s gumbom 'Scan for IP'. Port *: 502, s gumbom 'Test port'. Modbus unit ID *: 1. Gumbi pri dnu: Back (lijevo), Test communication i Done (desno). Gumb Done označen je cijan okvirom.
Ako test ne uspije, provjerite jeste li unijeli ispravan Modbus ID i IP adresu. Ako se problem ne riješi, obratite se Reduxi timu za podršku.
5 Provjera očitanja
5.1 Last measurements
Nakon što se komunikacija uspostavi, dodatno provjerite vrijednosti pod Devices – SAJ CM2 u Reduxi Configuratoru.
Tekstualni opis ove slike

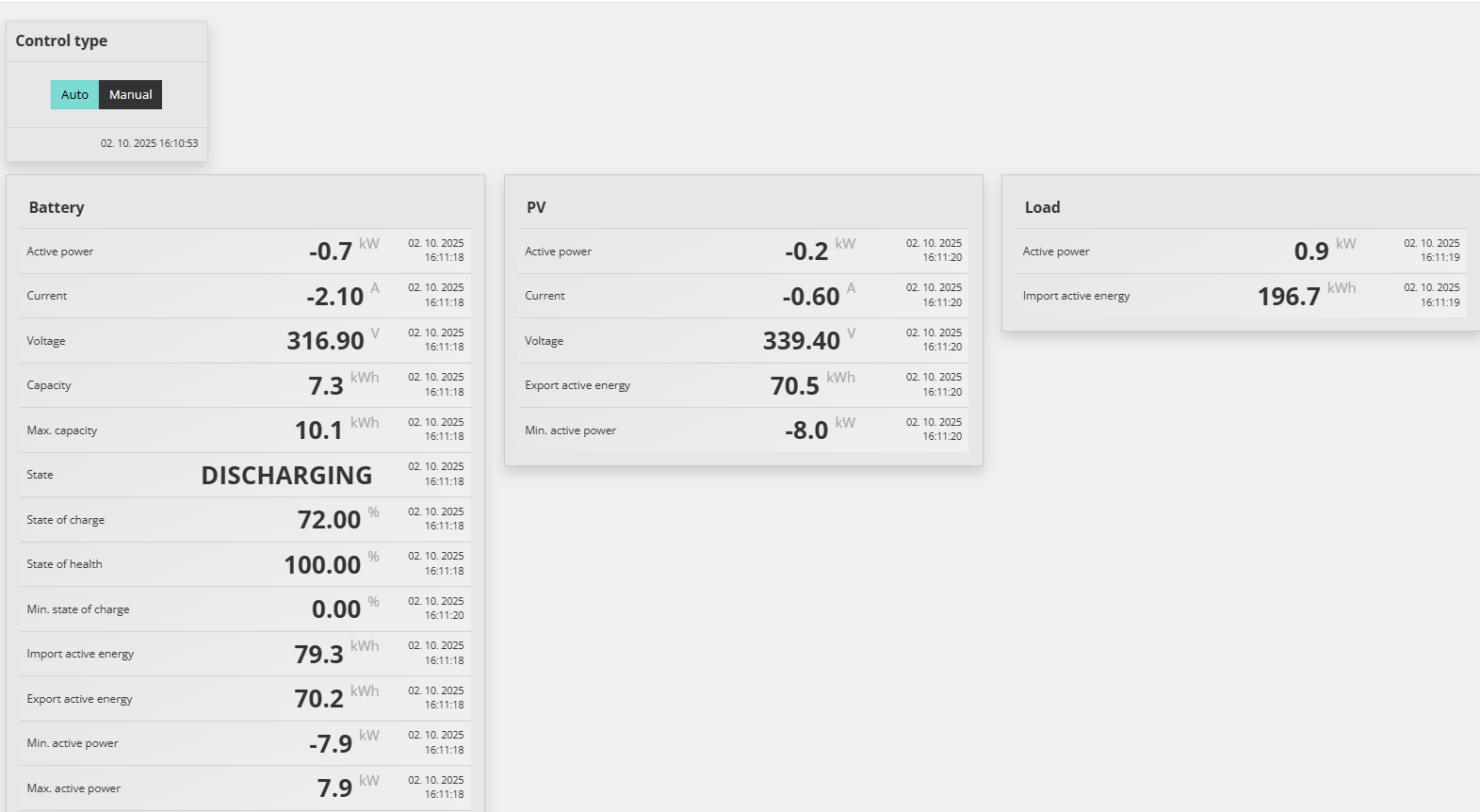

Snimka zaslona prikaza Last measurements za SAJ CM2 u Reduxi Configuratoru (zaglavlje stranice i lijevi izbornik nisu dio slike). Kartica Control type: prekidač Auto (zeleno istaknut) i Manual; vremenska oznaka 02. 10. 2025 16:10:53. Kartica Battery: Active power: -0.7 kW; Current: -2.10 A; Voltage: 316.90 V; Capacity: 7.3 kWh; Max. capacity: 10.1 kWh; State: DISCHARGING; State of charge: 72.00 %; State of health: 100.00 %; Min. state of charge: 0.00 %; Import active energy: 79.3 kWh; Export active energy: 70.2 kWh; Min. active power: -7.9 kW; Max. active power: 7.9 kW. Kartica PV: Active power: -0.2 kW; Current: -0.60 A; Voltage: 339.40 V; Export active energy: 70.5 kWh; Min. active power: -8.0 kW. Kartica Load: Active power: 0.9 kW; Import active energy: 196.7 kWh. Vremenske oznake su 02. 10. 2025, između 16:11:18 i 16:11:20.
5.2 Omogućavanje upravljanja putem Reduxija
Za naprednu kontrolu baterije uključite uređaj u Reduxi strategiju. Pod Devices – SAJ CM2 u Reduxi Configuratoru postavite control type na AUTO. Tek tada naredbe strategije utječu na bateriju.
Za maksimalnu fleksibilnost i smanjenje troškova energije uz dinamične cijene i dinamične tarife definirajte strategiju kako je opisano u Strategije za Reduxi kontroler.
Nakon dodavanja uređaja možete ga nadzirati i upravljati njime i u aplikaciji Reduxi.
✓ Sažetak
Priprema (točke 1–2): Koristite priručnike za SAJ CM2. Povežite CM2 s lokalnim usmjernikom putem Etherneta, u istu mrežu u kojoj je Reduxi Controller.
SAJ CM2 (točka 2): Modbus TCP/IP mora biti otvoren. Port 502 otvara se automatski. Zabilježite IP adresu i Modbus ID.
Dodavanje u Reduxi (točke 3–4): Prijavite se u Reduxi web sučelje. Dodajte uređaj, unesite Modbus ID i IP adresu te pokrenite Test communication.
Puštanje u rad (točka 5): Provjerite zadnja mjerenja. Postavite control type na AUTO i definirajte strategiju.
→ Česti problemi
| Problem | Rješenje |
|---|---|
| Test komunikacije ne uspijeva | Provjerite Modbus ID i IP adresu. Provjerite jesu li SAJ CM2 i Reduxi Controller u istoj mreži. Provjerite je li Modbus TCP/IP otvoren. |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Pričekajte oko 30 sekundi i provjerite je li kontroler online. |
Prijava s admin se odbija |
Lozinka je promijenjena tijekom instalacije. Pitajte instalatera. Lozinka Reduxi računa ovdje ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspijeva, uređaj je offline | Provjerite dostupnost, IP adresu / port / unit ID te je li protokol uključen na uređaju. |
