La nuova versione dell'interfaccia è disponibile a questo link: Reduxi Configurator



1. Introduzione

Il Reduxi Configurator è un'interfaccia web utilizzata per configurare il Reduxi Controller.

Con il sistema di gestione dell'energia Reduxi è possibile misurare e analizzare il consumo di elettricità. Grazie a speciali strategie, Reduxi consente di ottimizzare l'uso dell'elettricità e di ridurne i costi.

Il configuratore Reduxi si riconosce per l'interfaccia semplice su uno sfondo luminoso.

Per configurare e utilizzare il sistema Reduxi, è necessario:

1. Inserire il controller Reduxi.
2. Collegarsi a Reduxi Configurator tramite reduxi.local (vedere il manuale del Reduxi Controller ).
3. Per ulteriori funzionalità, collegarsi all'applicazione Reduxi Cloud.

Le presenti istruzioni per l'uso descrivono Reduxi Configurator.

Nota: Le istruzioni per il collegamento del controllore e le istruzioni per l'uso dell'applicazione web sono disponibili sul nostro sito web www.reduxi.eu.



2. Procedura rapida per collegare il controller Reduxi

Come spiegato nel manuale del controllore Reduxi, eseguire le seguenti operazioni per collegarsi al controllore e aprire il configuratore Reduxi:

• Collegare l'adattatore CA-CC al jack CC di Reduxi e collegarlo alla presa di corrente; il primo LED superiore dovrebbe accendersi - luce verde.

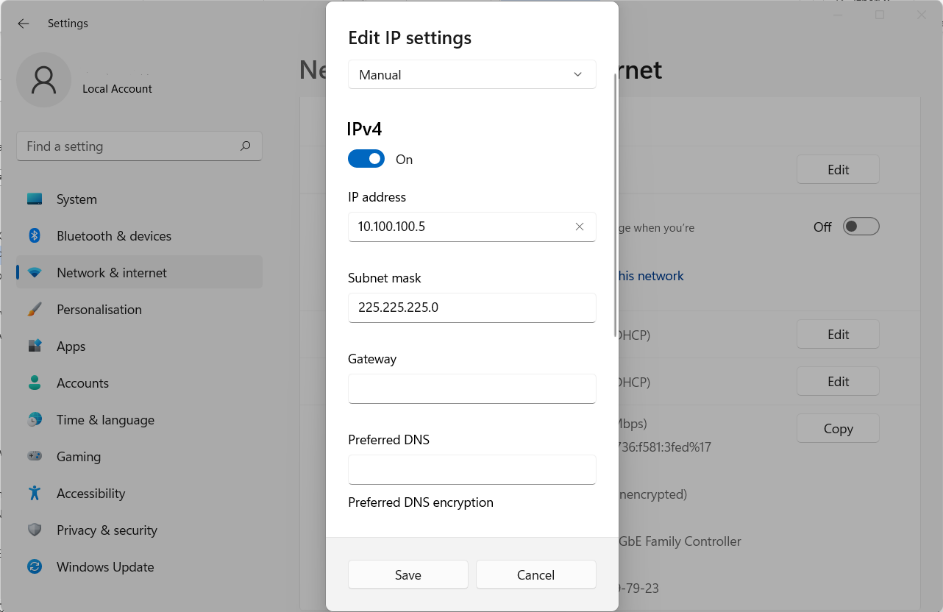

• Impostare la connessione di rete
• Aprite il vostro browser e visitate il sito http://reduxi.local.
• Si verrà reindirizzati alla pagina di accesso di Reduxi Configurator.
• Per accedere a Reduxi Configurator, inserire il nome utente e la password impostati in fabbrica:
  • Nome utente: admin
  • Password: admin

Dopo l'accesso, si consiglia di modificare la password del nome utente admin per motivi di sicurezza. Puoi farlo nel tuo profilo. Non puoi cambiare il nome utente admin. Tuttavia, è possibile creare un nuovo utente con un nuovo nome utente.

Nota: in caso di accesso non riuscito, viene visualizzato un messaggio di errore. Assicuratevi di inserire le informazioni corrette. In alternativa, eseguire il ripristino delle impostazioni di fabbrica. Se si riscontrano ancora problemi con il login, contattare il nostro supporto: support@reduxi.eu.



3. Prima pagina del configuratore Reduxi

Dopo aver effettuato con successo il login, si verrà reindirizzati alla prima pagina di Reduxi Configurator. Una volta arrivati su questa pagina, è sempre possibile accedere alla prima pagina cliccando sul logo Reduxi (in alto a sinistra).

Nella prima pagina è possibile accedere a:

• cruscotto,
• Menu laterale, - "Aggiungi dispositivo" e "Aggiungi strategia" sono i due passaggi chiave da eseguire nel Configuratore (vedere 7). Dispositivi e 8. Strategie)
• profilo
• impostazioni.

3.1. Cruscotto

La dashboard consente di visualizzare le misurazioni correnti per ogni categoria di dispositivi aggiunti.

L'ora dell'ultima misurazione è indicata in alto al centro. In alto a destra è presente un pulsante per visualizzare le misure in tempo reale.

Facendo clic sulla categoria selezionata, si viene reindirizzati alla pagina con i dati dettagliati del dispositivo che è stato aggiunto per la prima volta a quella categoria. Ad esempio, facendo clic sulla categoria Impianto solare si viene reindirizzati al primo dispositivo aggiunto nella categoria Impianti solari.

3.2. Menu laterale

Prima pagina/Menu laterale

Dal menu laterale (a sinistra) è possibile accedere a:

• visualizzazione dei dispositivi,
• visualizzazione delle strategie,
• aggiunta di dispositivi,
• aggiungere strategie,
• impostazioni.
• profilo.



4. Profilo

È possibile accedere al modulo Profilo nel menu laterale, in basso a sinistra. È possibile modificare nome, cognome e password nel proprio profilo. Non è possibile modificare il nome utente una volta creato. È inoltre possibile cambiare la lingua nella sezione Profilo.

Le informazioni sulla privacy sono disponibili anche nella sezione Profilo.

Nota: la pagina Profile consente di modificare l'utente corrente. Per aggiungere e modificare altri utenti, visitare il sito 6. Modulo utenti



5. Impostazioni

È possibile accedere al modulo Impostazioni facendo clic su Impostazioni nel menu laterale (a sinistra). Il modulo Impostazioni consente di effettuare le impostazioni di:

• utenti,
• dispositivi,
• strategie,
• sistema.

6. Utenti

Impostazioni/Utenti

Il modulo Utenti fornisce una visualizzazione completa di tutti gli utenti aggiunti a Reduxi Configurator. È possibile accedere al modulo Utente facendo clic su:

• impostazioni,
• utenti.

Il modulo consente di:

• aggiungere utenti,
• visualizzare e modificare gli utenti,
• eliminare gli utenti.

6.1. Aggiunta di un nuovo utente

Impostazioni/Utente

Per aggiungere un nuovo utente, fare clic sul pulsante Nuovo utente. Verrà visualizzato il modulo per la creazione di un nuovo utente. Compilare i campi richiesti e salvare il nuovo utente.

Nota: Non è possibile assegnare ruoli diversi agli utenti in Reduxi Configurator. Ogni utente aggiunto ha pieni diritti di accesso a Reduxi Configurator. È possibile assegnare diversi ruoli a un utente nell'applicazione Reduxi Cloud. Per accedere all'applicazione web, è necessario collegarsi al Cloud. Le istruzioni per accedere all'applicazione Web sono disponibili sul nostro sito web support.reduxi.eu.

6.2. Visualizzazione e modifica degli utenti

Impostazioni/Utenti

Nel modulo Utenti vengono visualizzati tutti gli utenti aggiunti.

Per modificare un utente, fare clic sull'icona della "penna" all'estrema destra della riga dell'utente selezionato. Si apre lo stesso modulo utilizzato per l'aggiunta di un nuovo utente.

Nota: Una volta creato un nome utente, questo non può essere modificato. Tuttavia, è possibile modificare gli altri campi del modulo.

6.3. Eliminazione di utenti

Impostazioni/Utenti

È possibile eliminare gli utenti nel modulo Utenti . Per eliminare, fare clic sull'icona "cestino" situata all'estrema destra nella riga del dispositivo selezionato. È necessario avere sempre almeno un utente attivo.

Nota: Se si desidera eliminare l'ultimo utente attivo, il sistema non lo permetterà. Verrà visualizzato un messaggio di errore.



7. Dispositivi

Il cruscotto della prima pagina offre una panoramica completa delle misure che il controllore Reduxi ottiene dai singoli dispositivi. Tra le altre cose, Reduxi registra le seguenti misure di elettricità:

• consumo/produzione di energia,
• correnti da parte delle singole fasi,
• tensioni delle singole fasi,
• altri.



7.1. Aggiunta di dispositivi

Per aggiungere un nuovo dispositivo, fare clic sul pulsante Aggiungi dispositivo (menu in basso a sinistra). Si apre la procedura guidata Aggiungi dispositivi.



7.1.1. Passo 1: impostazioni di base

Tipo di dispositivo:

È possibile scegliere tra le seguenti categorie:

• Batteria,
• Caricabatterie per veicoli elettrici,
• Emulatore,
• Contatore di energia,
• HVAC (riscaldamento, ventilazione e condizionamento),
• Inverter ibrido,
• Impianto solare,
• Altro.

Tipo:

Il campo Tipo visualizza un elenco di dispositivi con cui il controllore Reduxi può comunicare. Un elenco di dispositivi è disponibile sul nostro sito web Dispositivi supportati.

Nota: I dispositivi HVAC (pompa di calore) sono per lo più controllati tramite contatti pronti SG. In questo caso, è necessario utilizzare un convertitore dedicato chiamato Reduxi Gateway. Nell'interfaccia a tendina, invece di un tipo specifico (modello) è sufficiente inserire "Reduxi meter" come tipo. Per configurare il dispositivo, seguire leistruzioni delproduttore di o le informazioni disponibili sul sito support.reduxi.eu per quel dispositivo specifico.

Nota: Le stazioni di ricarica EV a volte supportano lo standard OCPP. In questo caso, non è necessario fornire un tipo (modello) specifico del dispositivo. Selezionare il tipo "OCPP..." per controllare un caricatore EV compatibile OCPP. Controllare la documentazione del produttore per le altre impostazioni o consultare la guida su support.reduxi.eu per quel dispositivo specifico.

Nota: Senon si riesce a trovare il dispositivo, si può provare ad aggiornare il controller Reduxi alla versione più recente. Vedere la sezione 9.8. Patch.

Nota: Senon è possibile trovare il dispositivo che si desidera aggiungere al sistema Reduxi nell'elenco, è necessario un convertitore. Per ulteriori informazioni, contattare l'assistenza: support@reduxi.eu.



Categoria:

Di solito, la categoria selezionata è la stessa del tipo di dispositivo. Tuttavia, in alcuni casi vogliamo definire una categoria diversa.

La categoria selezionata non definisce il funzionamento del dispositivo. Lo scopo del parametro Categoria è quello di raggruppare (aggregare) i dati per la visualizzazione delle misure. Prestare attenzione alla scelta della categoria giusta per il dispositivo selezionato. Se si sceglie la categoria sbagliata, i dati saranno aggregati in modo errato.



Nome:

Inserire nel campo il nome di un dispositivo qualsiasi.

7.1.2. Passo 2: Canale di comunicazione e configurazione del dispositivo

Il Canale di comunicazione definisce il modo in cui Reduxi comunica con il dispositivo. I campi sono precompilati in base al tipo di dispositivo selezionato. La comunicazione tra i dispositivi e il controllore può avvenire tramite:

• TCP/IP,
• Porta seriale locale RS485 (comunicazione seriale),
• Gateway Reduxi,
• UDP

La sezione Configurazione del dispositivo appare per tipi specifici di dispositivo. Qui si inseriscono le informazioni specifiche necessarie per ogni singolo dispositivo. Questi campi potrebbero essere già precompilati. Questo dipende dal tipo di dispositivo. Nella maggior parte dei casi, è possibile trovare queste informazioni nelle istruzioni del produttore del dispositivo che si desidera aggiungere. Ulteriori informazioni sono disponibili su Dispositivi supportati.

Dopo aver impostato correttamente tutti i parametri, fare clic sul pulsante "Test communication" per verificare la connessione tra il controller Reduxi e il dispositivo.

7.1.3. Passo 3: Configurazione avanzata

Non è necessario compilare questi campi. Sono destinati agli utenti che hanno bisogno di impostazioni avanzate.

7.1.4 Test di comunicazione

Dopo aver configurato il dispositivo, è possibile verificare se la comunicazione funziona con il pulsante Prova comunicazione.

La risposta può essere classificata in due risposte di comunicazione:

Caso 1: La comunicazione funziona correttamente

Caso 2: La comunicazione non funziona correttamente

Se la comunicazione non funziona, verificare le impostazioni definite in precedenza; tuttavia, potrebbe essere necessario configurare il dispositivo (ad esempio, l'inverter) per comunicare attraverso l'interfaccia selezionata.



7.2. Modifica delle impostazioni e cancellazione dei dispositivi

Impostazioni/Dispositivi

È possibile modificare ed eliminare i dispositivi facendo clic su:

1. Impostazioni (menu laterale).
2. Dispositivi.

Qui è possibile modificare le singole impostazioni del dispositivo selezionato o eliminarlo.



Modifica del dispositivo:

Per modificare le impostazioni di un singolo dispositivo, fare clic sull'icona "penna" situata all'estrema destra nella riga del dispositivo selezionato. I moduli si aprono. I moduli vengono compilati con le informazioni inserite al momento dell'aggiunta del dispositivo.

Nota: Non è possibile modificareiltipo di dispositivo. Il tipo di dispositivo rimane quello impostato al momento dell'aggiunta del dispositivo.

Nel modulo Configurazione di base è possibile specificare anche i parametri Posizione e Direzione dell'energia.



Posizione:

È possibile scegliere:

• Contatore elettrico principale.
• Sub - Altro contatore elettrico o altro dispositivo
• Nessuno.



Il parametro del contatore "Sub" influisce sul raggruppamento (aggregazione) dei dati e sul calcolo della somma finale delle singole misure. Questo parametro impedisce che le letture del contatore principale e degli altri contatori vengano sommate nel consumo totale. Esempio:



Il contatore principale misura il consumo di elettricità dell'intera abitazione. Avete un garage in casa. Per misurare il consumo di elettricità nel garage si utilizzano altri contatori. Poiché il garage fa parte dell'abitazione, il consumo di elettricità del garage è già incluso nelle misure del contatore principale. Per il garage, selezionare il contatore "Sub" e impedire così che le misure dell'altro contatore vengano aggiunte al contatore principale e, di conseguenza, un calcolo errato.

Nota: Si può selezionare il parametro "Nessuno" per i dispositivi che non influiscono sulla produzione o sul consumo di energia, ad esempio il contatore di calore, che viene aggiunto tra i dispositivi e svolge un ruolo nell'impostazione delle strategie.



Direzione energetica:

Nel parametro Direzione dell'energia è possibile scegliere:

• Consumo.
• Produzione.
• Consumo e produzione.
• Nessuno.

La direzione dell'energia dipende dalla funzione del singolo dispositivo. Ad esempio, si seleziona Consumo per i dispositivi che consumano energia.

Nota: Si può selezionare il parametro Nessuno per i dispositivi che non influiscono sulla produzione o sul consumo di energia, ad esempio il contatore di calore, che viene aggiunto tra i dispositivi e svolge un ruolo nell'impostazione delle strategie.

Nel modulo Configurazione avanzata, alcuni campi sono già precompilati. I campi precompilati nella maggior parte dei casi garantiscono una comunicazione normale tra il controllore Reduxi e il dispositivo collegato. Non è necessario compilare gli altri campi. Sono destinati agli utenti che hanno bisogno di impostazioni avanzate.



Eliminazione di un dispositivo:

Per eliminare un singolo dispositivo, fare clic sull'icona "cestino" situata all'estrema destra nella riga del dispositivo selezionato.



Nota: Una volta eliminato un dispositivo, anche tutti i dati relativi a questo dispositivo scompaiono e non possono essere recuperati.



7.3. Visualizzazione delle misure del dispositivo

È possibile accedere alla visualizzazione delle misure del dispositivo nella prima pagina di Reduxi Configurator (menu a sinistra).

Nel menu laterale della prima pagina, fare clic su:

• Dispositivi.
• Il dispositivo per il quale si desidera una visione dettagliata delle misurazioni.

Per ogni dispositivo è possibile vedere:

• Ultime misure.
• Analisi.
• Archivio.

7.3.1. Ultime misurazioni

La scheda Ultima misurazione serve a visualizzare le ultime misurazioni registrate per il dispositivo selezionato. Le misure sono ottenute da ciascun dispositivo e memorizzate nel controllore Reduxi.

È possibile impostare l'intervallo di aggiornamento dei dati (in alto a destra).

Questo punto serve all'utente per effettuare l'ultima verifica del corretto funzionamento del dispositivo e della connessione.

Una volta aggiunto il dispositivo tramite il configuratore, è possibile monitorarlo e controllarlo tramite l'applicazione cloud Reduxi.

L'ultimo menu di misura consente anche il controllo manuale del dispositivo. Questo aspetto è descritto in dettaglio in 7.4. Controllo manuale del dispositivo

7.3.2. Analisi

Nella scheda Analisi è possibile visualizzare i dati del dispositivo selezionato in base alle misurazioni precedenti. I dati vengono visualizzati in forma grafica. In alto a sinistra è possibile scegliere il periodo di tempo per il quale si desidera visualizzare i dati.

In ogni grafico è possibile filtrare la visualizzazione di diversi dati facendo clic sui pulsanti sotto il grafico.

Nota: I dati vengono memorizzati nel controller Reduxi per 1 anno o quando lo spazio su disco è insufficiente, i vecchi dati vengono cancellati. Nel caso in cui Reduxi venga spento a causa di un'interruzione di corrente o di altri problemi, il controller non registrerà le misure durante questo periodo. Inoltre, il controller non può recuperare i dati dal dispositivo durante un'interruzione di corrente. Il tempo di inattività del controllore verrà registrato sul grafico.

7.3.3. Archivio

Nella scheda Archivio sono memorizzati tutti i dati passati registrati dal controller Reduxi per il dispositivo selezionato. L'archivio consente di visualizzare i dati in forma tabellare e di esportarli in formato CSV.

Nota: Nella scheda Archivio, i dati sono disponibili finché non si cancella il dispositivo selezionato da Reduxi Configurator.

7.4. Controllo manuale del dispositivo

Per impostazione predefinita, un dispositivo regolato viene controllato automaticamente tramite una strategia (tipo di controllo automatico). Tuttavia, l'ultima scheda di misurazione consente anche il controllo manuale del dispositivo.

Questo è un esempio di dispositivo HVAC compatibile con SG ready:

E un inverter ibrido.

Durante le prove, è necessario che anche il dispositivo stesso sia configurato correttamente per accettare istruzioni da un dispositivo esterno.

Nota: i dispositivi HVAC hanno una risposta molto lenta (circa 15 minuti), quindi potrebbero non reagire immediatamente al setpoint desiderato.



A seconda della scelta effettuata nella finestra Tipo di controllo, l'utente può scegliere tra la modalità Auto o Manuale.Tipo di controllo:

• Auto: in modalità Auto, tutti i limiti di potenza (consumo e produzione in rete) per l'inverter sono ottenuti direttamente da una strategia definita dall'utente. Per sapere come impostare correttamente le strategie, leggete l'articolo speciale disponibile qui: Come impostare correttamente le strategie.
• Modalità manuale:In modalità manuale, tutti i limiti di potenza dell'inverter (consumo e produzione in rete) vengono impostati direttamente dall'utente. Una volta selezionata la modalità manuale, sono disponibili altre quattro opzioni (Max. produzione, Autoconsumo, Max. consumo, Peak shaving).

7.4.1 Max. produzione

La produzione massima è destinata a situazioni in cui l'utente sceglie di esportare la maggior quantità possibile di energia verso la rete, sia dal fotovoltaico che dall'accumulo a batteria.

Tuttavia, i limiti di potenza per l'esportazione e l'importazione dalla rete sono vincolati dalle impostazioni dei due parametri nelle schede di destra "Limiti di potenza attiva di esportazione/importazione dalla rete".

1. Un esempio è dato dalla mancanza di produzione fotovoltaica:

• La produzione fotovoltaica è inferiore al limite di potenza attiva per l'esportazione in rete
• e
• Il SOC della batteria è superiore al SOC minimo

allora la batteria di accumulo verrà scaricata per raggiungere il limite di potenza attiva di esportazione dalla rete.



2. Un altro esempio è quando la produzione di FV è sufficiente:

• La produzione fotovoltaica copre il consumo degli edifici
• e
• La produzione fotovoltaica è superiore al limite di potenza attiva per l'esportazione in rete
• e
• Il SOC della batteria è inferiore al SOC massimo

allora l'accumulatore verrà caricato dall'energia in eccesso, fino a quando l'accumulatore non avrà raggiunto il massimo SOC.

Quando l'accumulo della batteria raggiunge il massimo SOC, la produzione fotovoltaica sarà limitata per non superare il limite di potenza attiva di esportazione della rete.

Dopo la fine del giorno di produzione del fotovoltaico, di nuovo 1. viene utilizzato il caso.

Nota bene: quando si sceglie la produzione massima come modalità preferita in Reduxi, le fasi potrebbero non essere caricate allo stesso modo, cioè la potenza esportata varia a seconda della fase. Ciò accade quando l'energia in eccesso è disponibile sul posto (edificio) e la cosiddetta opzione "Sell first" è scelta per la modalità di funzionamento dell'inverter ibrido. Vorremmo sottolineare che questa modalità non offre il bilanciamento della potenza di fase.

7.4.2 L'autoconsumo

L'autoconsumo è destinato a situazioni in cui l'utente mira a bilanciare le esportazioni e le importazioni in modo che la somma netta sia pari a zero. Il controllore Reduxi monitora il consumo netto della rete e la produzione, calcolando la differenza tra i due e agendo di conseguenza.

Tuttavia, i limiti di potenza per l'esportazione e l'importazione dalla rete sono limitati dai limiti indicati nelle schede di destra "Limiti di potenza attiva di esportazione/importazione dalla rete".

1. Il caso è quello in cui la produzione fotovoltaica non è sufficiente:

• La produzione fotovoltaica è pari a 0
• o
• La produzione fotovoltaica è inferiore al consumo dell'edificio
• e
• Il SOC della batteria è superiore al SOC minimo

allora la batteria di accumulo verrà scaricata per raggiungere il valore zero della potenza attiva di rete. Il controllore Reduxi scaricherà la batteria di accumulo per coprire il consumo dell'edificio fino al SOC minimo.



2. Il caso è quello in cui la produzione fotovoltaica è sufficiente:

• La produzione fotovoltaica copre la produzione edilizia
• e
• La produzione fotovoltaica è superiore al limite di potenza attiva dell'esportazione di rete
• e
• Il SOC della batteria è inferiore al SOC massimo

allora l'accumulatore sarà caricato dall'energia in eccesso fino a quando l'accumulatore non avrà raggiunto il massimo SOC.

Quando l'accumulo della batteria raggiunge il massimo SOC, la produzione fotovoltaica sarà limitata per non superare il limite di potenza attiva di esportazione della rete.

Dopo la fine del giorno di produzione del fotovoltaico, di nuovo 1. viene utilizzato il caso.



7.4.3 Consumo massimo

Il consumo massimo è destinato a situazioni in cui l'utente decide di importare la maggior quantità possibile di energia dalla rete. Questa modalità viene tipicamente utilizzata in combinazione con EVSE (Electric Vehicle Supply Equipment) e BSEE (Battery Storage Energy Equipment), consentendo all'utente di aumentare la potenza su richiesta.

Tuttavia, i limiti di potenza per l'esportazione e l'importazione dalla rete sono limitati dai limiti indicati nelle schede di destra "Limiti di potenza attiva di esportazione/importazione dalla rete".

1. Il caso è quello in cui il consumo dell'edificio è inferiore al limite di potenza attiva importata dalla rete:

• Il consumo dell'edificio è inferiore al limite di potenza attiva importata dalla rete.
• o
• Il SOC della batteria è inferiore al SOC massimo
• o
• Il veicolo è collegato all'EVSE ma non si ricarica

allora l'accumulo della batteria e i veicoli elettrici inizieranno a caricarsi per raggiungere il limite di potenza attiva dell'importazione dalla rete fino al raggiungimento del massimo SOC della batteria dell'accumulo o dei veicoli elettrici.

2. Il caso è quello della produzione fotovoltaica:

• La produzione fotovoltaica è superiore a 0
• o
• Il consumo dell'edificio è inferiore al limite di potenza attiva importata dalla rete.
• o
• Il SOC della batteria è inferiore al SOC massimo
• o
• Il veicolo è collegato all'EVSE ma non si ricarica

allora tutta l'energia prodotta dal fotovoltaico sarà prima utilizzata dall'EVSE o dalla batteria di accumulo. Quando entrambi i SOC massimi saranno raggiunti, il sistema invierà energia alla rete, ma non oltre il limite di potenza attiva impostato per l'esportazione dalla rete. Le batterie di accumulo non si scaricheranno finché il consumo dell'edificio non sarà superiore alla produzione fotovoltaica.



7.4.4 Riduzione dei picchi

Il Peak Shaving è destinato a situazioni in cui l'utente decide di limitare la potenza attiva importata dalla rete al raggiungimento del limite. Il limite di potenza attiva di importazione della rete è importante, impostato da due parametri sulle schede di destra che definiscono "Limiti di potenza attiva di esportazione/importazione della rete".

1. Caso Il consumo dell'edificio è inferiore alla potenza attiva importata dalla rete:

• La produzione FV è inferiore a 0 o uguale a 0
• o
• Il consumo dell'edificio è superiore al limite di potenza attiva importata dalla rete
• e
• L'EV è in carica
• e
• Lo stoccaggio della batteria è superiore al SOC minimo

Quindi la batteria di accumulo inizierà a scaricarsi per coprire la potenza di ricarica dei veicoli elettrici, in modo da non superare il limite di potenza attiva importata dalla rete.

Se non è disponibile un accumulatore di batterie, la potenza del caricabatterie EV sarà ridotta per non superare il limite di potenza attiva importata dalla rete.

La batteria si caricherà quando il limite di potenza attiva dell'esportazione di rete sarà raggiunto e la produzione fotovoltaica sarà sufficiente.



8. Strategie

Le strategie consentono di regolare i singoli dispositivi in base alle misure registrate dal controllore Reduxi. Con le strategie è possibile limitare il consumo di singoli dispositivi o di gruppi di dispositivi in Reduxi Configurator. Si limita il consumo impostando i valori che i dispositivi non devono superare. È possibile scegliere tra diverse strategie per ottimizzare il consumo energetico. Utilizzare le priorità per definire una gerarchia di strategie.

Per aggiungere e gestire una strategia, seguite l'articolo dedicato a questo argomento: Strategie per il controllore Reduxi

Le strategie sono le modalità di controllo automatico dei dispositivi, in contrapposizione alle modalità manuali descritte in 7.4. Controllo manuale del dispositivo

9. Sistema

Per accedere alle informazioni e alle impostazioni del sistema, fare clic su:

1. Impostazioni (menu laterale).
2. Sistema.



9.1. Identificatore

Impostazioni/Identificatore

L'identificatore mostra le informazioni di sistema che servono a identificare Reduxi Configurator e il controller Reduxi. Questo menu specifica anche UnitID (che è l'ID del controller Reduxi). Questo ID è molto importante per risolvere i problemi relativi a una posizione specifica.

Nota: I dati sono precompilati e non possono essere modificati o cancellati.



9.2. Rete

Impostazioni/Rete

Il modulo Rete mostra come il controllore Reduxi è collegato alla rete. Il modulo consente di configurare Reduxi secondo le regole della rete IT interna. Qui è possibile selezionare il metodo di connessione o impostare il metodo di comunicazione (Proxy).

Reduxi supporta il collegamento in rete tramite:

• rete cablata (LAN),
• rete wireless (Wi-Fi),



Rete cablata (LAN) e wireless (Wi-Fi)

Se il controller Reduxi è collegato alla rete tramite una rete cablata (LAN), è possibile accedere ai dati relativi a questa connessione nella scheda Rete cablata.

Nella scheda Rete wireless è possibile collegare il controller Reduxi alla rete tramite una connessione wireless (Wi-Fi). È possibile trovare la rete wireless desiderata facendo clic sul pulsante Scansione. Selezionare la connessione wireless desiderata e inserire la password, se necessario.

Nota: Sia per la rete cablata che per quella wireless, è possibile assegnare al controllore un indirizzo IP statico o dinamico.



Server alternativo (Proxy)

Se l'ambiente richiede un server Proxy, è possibile configurare le impostazioni del server Proxy nella scheda Server Proxy.



9.3. Aprire una VPN

Impostazioni/Apertura VPN

Open VPN è destinato all'assistenza remota.

Se si desidera ricevere assistenza remota dal nostro team di supporto, è necessario:

1. Collegare Reduxi alla rete Internet.
2. Modificare le regole del firewall per l'IP 193.9.21.21 e la porta TCP 2002.
3. Inserite il file di configurazione nel campo di configurazione di Open VPN; per il file di configurazione di Open VPN, inviate una richiesta al nostro supporto: support@reduxi.eu.

Se la connessione Open VPN funziona, viene visualizzato l'indirizzo IP. Inviare l'indirizzo IP al nostro supporto. Con questo IP, il nostro supporto può accedere al controller Reduxi tramite una connessione Open VPN.

Per disabilitare l'accesso remoto tramite la connessione Open VPN, chiudere il firewall o rimuovere il file di configurazione di Open VPN per disabilitare l'accesso esterno.

Nota: Se la connessione Open VPN non funziona, verrà visualizzato un errore. Per assistenza, contattare il nostro supporto: support@reduxi.eu.



9.4. Connettore

Impostazioni/Connettore

Il modulo connettore consente di inviare i dati dal controllore web:

• via Cloud alla nostra applicazione web Reduxi,
• in MQTT - server indiretto per i dati; i dati possono essere inviati a un'altra applicazione o a un database.

Impostazioni/Connettore/Cloud

Se si vuole vedere il controllore Reduxi nell'applicazione web Reduxi, collegarlo al cloud qui. L'applicazione web Reduxi consente di avere una panoramica delle misurazioni ovunque. Le istruzioni per l'utilizzo dell'applicazione web Reduxi sono disponibili sul nostro sito web support.reduxi.eu.



Impostazioni/Connettore/MQTT

Per la connessione MQTT, è necessario accedere ai dati del server MQTT. L'accesso al server MQTT è possibile tramite un certificato o dati di autenticazione. Qui si può definire il formato in cui i dati vengono inviati al broker MQTT.

Sul server MQTT, a seconda della configurazione, è necessario consentire l'accesso al controllore Reduxi tramite il metodo di connessione selezionato.

Per maggiori dettagli, consultare i seguenti articoli: Esempio di come collegare Reduxi Configurator con il broker MQTT? e Reduxi Controller - MQTT API

9.5. Configurazione

Impostazioni/Configurazione/Backup

Il modulo Configurator Backup consente di esportare tutti i dati di configurazione dal controllore Reduxi al file sorgente di configurazione.

Impostazioni/Configurazione/Ripristino

Il modulo Configurator Restore consente di ripristinare i dati di configurazione del controllore Reduxi dal file sorgente di configurazione.

Quando si importano i dati di configurazione, è possibile selezionare il tipo di dati di configurazione che si desidera importare (connessione cloud, connessione MQTT, rete, OpenVPN).

Nota: Quando si ripristinano i dati di configurazione, tutti i dati vengono cancellati e non possono essere ripristinati!

9.6. Operatore del sistema di distribuzione

9.7. Il tempo

Il modulo Time permette di inserire il fuso orario e il server orario attraverso il quale Reduxi System aggiorna l'ora.

Se è stato inserito un server NTP valido e il controller Reduxi ha accesso alla rete Internet, la data e l'ora verranno aggiornate a un certo intervallo di tempo in base ai dati ottenuti dal server NTP.

Nota: Se il server NTP non è non è impostato, il controller Reduxi non ha accesso a Internet o il server NTP non è raggiungibile, è possibile impostare la data e l'ora manualmente.



9.8. Toppa

Impostazioni/Aggiornamento

Il modulo Update consente di aggiornare Reduxi Configurator. Qui è possibile effettuare l'aggiornamento automatico (opzione preferita con il canale Stable), oppure manuale (dove l'aggiornamento viene eseguito dal nostro team di supporto Reduxi tramite assistenza remota(Open VPN)).

Nota: Durante l'aggiornamento, i dati memorizzati sul controller Reduxi non vengono persi. I dati rimangono sul controllore.



9.9. Riavvio

Impostazioni/Riavvio

Il modulo Reboot consente di riavviare il controllore Reduxi. Il riavvio può risolvere alcuni problemi in alcuni casi. Durante il riavvio, il controller Reduxi non sarà disponibile e non registrerà le misure.
Nota: Se il configuratore Reduxi non si riavvia, il problema è probabilmente legato al controller Reduxi. Controllare i LED sul retro del controller e contattare il nostro supporto per risolvere il problema: support@reduxi.eu. Il significato di ciascuna luce è riportato nelle Istruzioni per il collegamento del controller(Reduxi Controller).



9.10. Reset di fabbrica

Impostazioni/Ripristino di fabbrica

Il modulo Factory Reset consente di ripristinare le impostazioni di fabbrica del controller Reduxi ("Reset"). Il reset serve a cancellare tutti i dati e a resettare il controller Reduxi.

Facendo clic su Ripristino dati di fabbrica, si apriranno due finestre:

1. Segnalare che si è consapevoli che tutti i dati andranno persi.
2. Confermare il ripristino delle impostazioni di fabbrica del controllore.

Durante un reset di fabbrica, il controller Reduxi non sarà disponibile e non registrerà le misure.

Nota: Se si ripristina il controller Reduxi alle impostazioni di fabbrica, tutti i dati vengono cancellati e non possono essere recuperati.



9.11. Strumenti

Questo menu contiene alcuni strumenti di base per la diagnostica dei problemi.

10.Indirizzo IP virtuale del controllore impostato in fabbrica

Se si decide di utilizzare l'indirizzo IP impostato in fabbrica per connettersi al controller, è necessario assegnare prima un indirizzo IP statico al computer e collegare il controller Reduxi con un cavo UTP al computer.

L'indirizzo IP impostato in fabbrica del controllore Reduxi:

• 10.100.100.50

Impostare l'indirizzo IP statico del computer: 10.100.100.X (al posto di X, inserire un numero qualsiasi da 2 a 253, ad esempio 10.100.100.5 tranne 50 che è già assegnato al controllore).



Dopo aver assegnato un indirizzo IP statico al computer, inserire nel browser l'indirizzo IP impostato in fabbrica del controllore. Il browser vi reindirizza alla pagina di accesso di Reduxi Configurator.



Nota: L'indirizzo IP impostato in fabbrica serve come connessione sempre disponibile, indipendentemente dalle impostazioni del controllore Reduxi.
