Impostazioni della batteria Victron
Impostazioni della batteria Victron per Reduxi: impostazioni ESS, Modbus TCP e unit ID sul dispositivo GX.
1 Documentazione tecnica
Documenti Victron per il collegamento Modbus TCP e le impostazioni ESS:
- Modbus-TCP register list (XLSX) – Elenco dei registri. La scheda Unit ID mapping mostra quale unit ID appartiene a quale dispositivo.
- Data communication with Victron Energy products (PDF) – Whitepaper con la sezione su Modbus-TCP.
- Modbus-TCP FAQ – Come attivare Modbus-TCP su un dispositivo GX.
- Energy Storage System (ESS) manual – Descrizione delle impostazioni ESS nel dispositivo GX.
2 Attrezzatura necessaria
Occorrono:
- Dispositivo Victron GX con il sistema di batterie Victron collegato
- Reduxi Controller
- Collegamento di rete (Ethernet) tra il dispositivo GX, il Reduxi Controller e il router
- Laptop o tablet con accesso a internet per configurare il dispositivo in Reduxi
3 Impostazioni sul dispositivo Victron GX
Eseguire queste impostazioni nel menu del dispositivo GX. Le schermate mostrano la Remote Console del dispositivo GX.
3.1 Impostazioni ESS

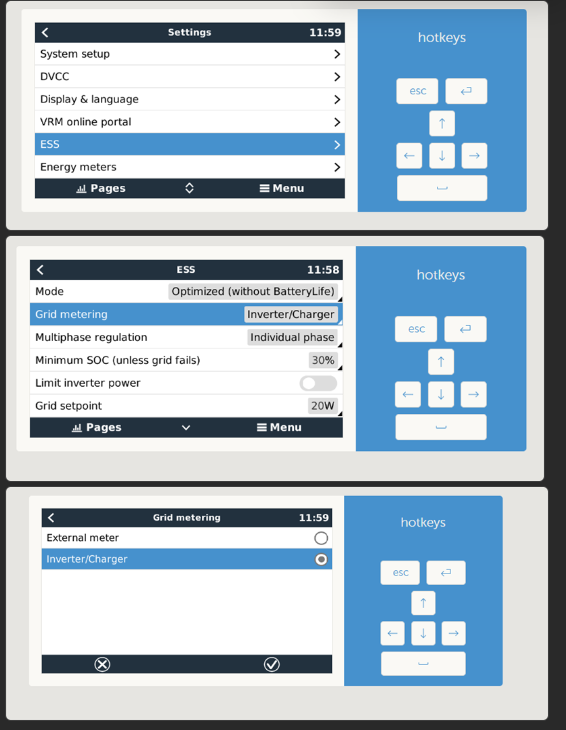

Aprire Settings – ESS. In Grid metering selezionare Inverter/Charger e confermare.
Le schermate mostrano questi valori ESS:
| Impostazione | Valore |
|---|---|
| Mode | Optimized (without BatteryLife) |
| Grid metering | Inverter/Charger |
| Multiphase regulation | Individual phase |
| Minimum SOC (unless grid fails) | 30% |
| Limit inverter power | Off |
| Grid setpoint | 20 W |
Descrizione testuale di questa immagine
Tre schermate sovrapposte della Remote Console Victron, ciascuna con un pannello blu dei tasti di scelta rapida a destra (pulsanti esc ed enter, pulsanti freccia, barra spaziatrice). In alto: pagina Settings, ora 11:59: System setup; DVCC; Display & language; VRM online portal; ESS (evidenziato in blu); Energy meters. Al centro: pagina ESS, ora 11:58: Mode: Optimized (without BatteryLife); Grid metering: Inverter/Charger (evidenziato); Multiphase regulation: Individual phase; Minimum SOC (unless grid fails): 30%; Limit inverter power: off (interruttore); Grid setpoint: 20W. In basso: pagina Grid metering, ora 11:59, con due opzioni: External meter (non selezionata) e Inverter/Charger (evidenziata, selezionata). Icone della barra inferiore: una croce (annulla) e un segno di spunta (conferma).
3.2 Attivare Modbus TCP e leggere l'unit ID

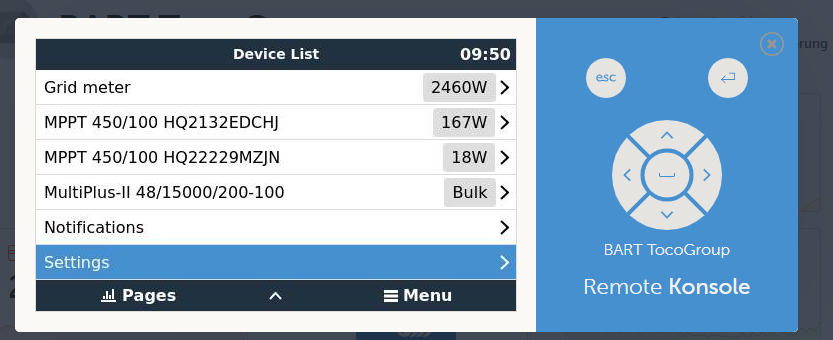

Aprire Device List e selezionare Settings.
Descrizione testuale di questa immagine
Schermata della Remote Console Victron, pagina Device List, ora 09:50. Righe: Grid meter 2460W; MPPT 450/100 HQ2132EDCHJ 167W; MPPT 450/100 HQ22229MZJN 18W; MultiPlus-II 48/15000/200-100 Bulk; Notifications (freccia); Settings (evidenziata in blu, freccia). Barra inferiore: Pages, freccia su, Menu. A destra: pannello blu con pulsanti esc ed enter, un tastierino direzionale, il testo BART TocoGroup e Remote Konsole.

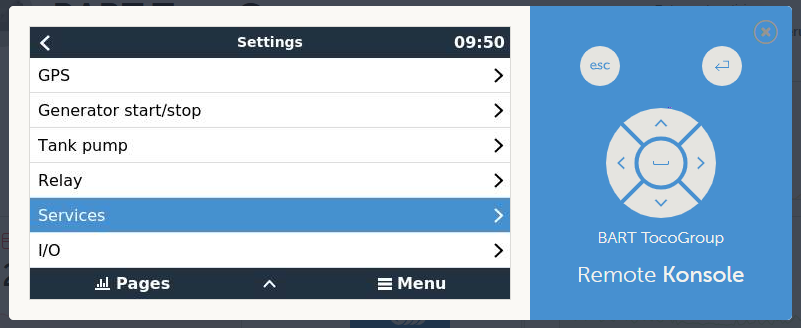

Selezionare Services.
Descrizione testuale di questa immagine
Schermata della Remote Console Victron. A sinistra: menu Settings del dispositivo GX con ora 09:50 e una freccia indietro. Elenco: GPS; Generator start/stop; Tank pump; Relay; Services (evidenziato in blu); I/O; ciascuno con una freccia a destra. Barra inferiore: Pages, una freccia su, Menu. A destra: pannello blu con i pulsanti esc ed enter, un tastierino direzionale rotondo con frecce, il testo BART TocoGroup e il testo Remote Konsole.

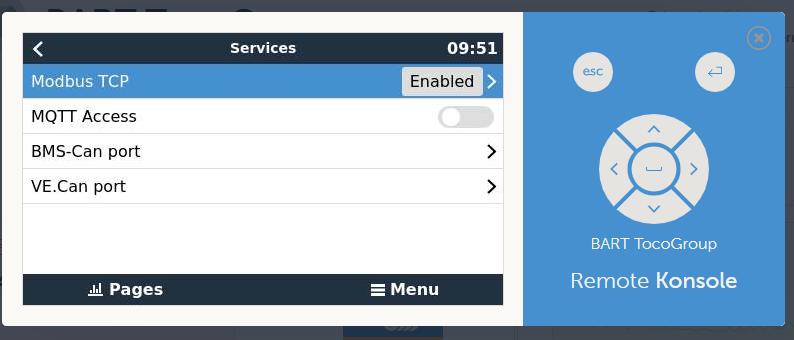

Impostare Modbus TCP su Enabled. Aprire poi la voce Modbus TCP.
Descrizione testuale di questa immagine
Schermata della Remote Console Victron, pagina Services, ora 09:51, con una freccia indietro. Righe: Modbus TCP: Enabled (evidenziato in blu); MQTT Access: off (interruttore); BMS-Can port (freccia); VE.Can port (freccia). Barra inferiore: Pages, Menu. A destra: pannello blu con pulsanti esc ed enter, un tastierino direzionale, il testo BART TocoGroup e Remote Konsole.

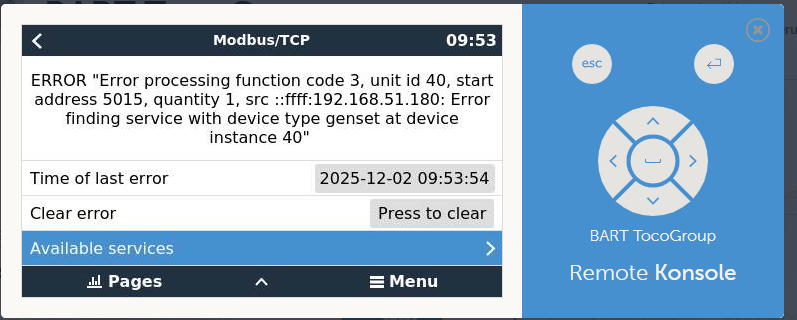

Selezionare Available services.
Descrizione testuale di questa immagine
Schermata della Remote Console Victron, pagina Modbus/TCP, ora 09:53, con una freccia indietro. Testo dell'errore: ERROR "Error processing function code 3, unit id 40, start address 5015, quantity 1, src ::ffff:192.168.51.180: Error finding service with device type genset at device instance 40". Righe: Time of last error: 2025-12-02 09:53:54; Clear error: pulsante Press to clear; Available services (evidenziato in blu, freccia a destra). Barra inferiore: Pages, freccia su, Menu. A destra: pannello blu con pulsanti esc ed enter, un tastierino direzionale, il testo BART TocoGroup e Remote Konsole.

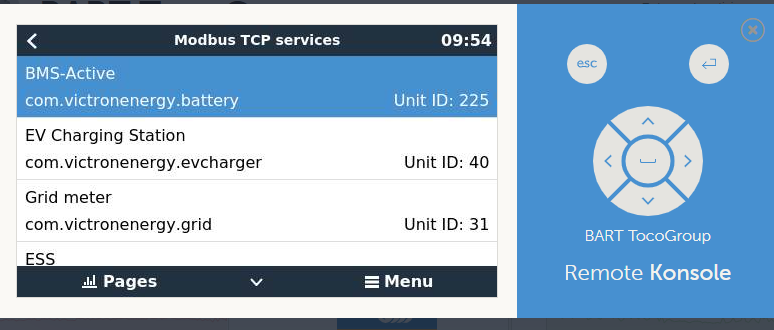

In Available services si vedono i dispositivi collegati con i relativi unit ID. L'unit ID della batteria serve più avanti in Reduxi come indirizzo Modbus.
Descrizione testuale di questa immagine
Schermata della Remote Console Victron, pagina Modbus TCP services, ora 09:54. Elenco: BMS-Active, com.victronenergy.battery, Unit ID: 225 (evidenziato in blu); EV Charging Station, com.victronenergy.evcharger, Unit ID: 40; Grid meter, com.victronenergy.grid, Unit ID: 31; ESS (tagliato, nessun altro dato visibile). Barra inferiore: Pages, freccia giù, Menu. A destra: pannello blu con pulsanti esc ed enter, un tastierino direzionale, il testo BART TocoGroup e Remote Konsole.
| Servizio | Unit ID nella schermata |
|---|---|
BMS-Active (com.victronenergy.battery) |
225 |
EV Charging Station (com.victronenergy.evcharger) |
40 |
Grid meter (com.victronenergy.grid) |
31 |
4 Accedere all'interfaccia web di Reduxi
L'interfaccia web di Reduxi si può aprire in due modi:
Descrizione testuale di questa immagine
Screenshot di tre schermate dell'app mobile Reduxi affiancate, con riquadri ciano e badge numerici da 2 a 4. Schermata a sinistra (dashboard, tema scuro): icona del menu in alto a sinistra evidenziata da un riquadro e dal badge 2; logo 'reduxi'; schede 'Real time data' (attiva) e 'Statistics'; prezzo 5.79 € e temperatura 3.2 °C; diagramma del flusso di energia con una casa al centro (-1.25 kW) e icone con valori 69.0 W, 1.3 kW, 1.1 kW (anello rosso), -165.0 W con 97 % (anello rosso) e valori 0.0 W in basso; schede 'Power' e 'Energy'; navigazione in basso: Dashboard, Diagnostics, Device control, Settings. Schermata centrale (menu laterale): logo 'reduxi', 'Number of locations: 1233', titolo 'Reduxi device management', voci '+ Add Reduxi location' e 'Reduxi devices' (evidenziata da un riquadro e dal badge 3), poi 'My profile' e 'About app'. Schermata a destra (pagina del dispositivo): Back; immagine di un Reduxi controller nero con due porte Ethernet; stato 'Connected'; scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'; scheda 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con pulsante 'Activate tunnel connection' (evidenziato da un riquadro e dal badge 4); scheda 'Unit details' con campo 'Unit ID'.
Descrizione testuale di questa immagine
Screenshot composto da due parti affiancate. Parte sinistra: schermata dell'app mobile Reduxi su sfondo scuro. In alto: pulsante Back; immagine di un Reduxi controller nero con due porte Ethernet e una morsettiera; stato 'Connected' con un'icona Wi-Fi. Scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'. Scheda 'Connect to configurator' con un'icona di chiave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e pulsante 'Open configurator', evidenziato da un riquadro ciano e dal badge numerico 5. Sotto: scheda 'Unit details' con un campo 'Unit ID' (valore non visibile). Parte destra: Reduxi Configurator aperto in un browser, evidenziato da una cornice ciano e dal badge numerico 6. Intestazione: freccia indietro, 'Tunnel connection', icona di ricarica. Barra laterale sinistra con icone (fulmine, chip, fulmine, grafico a barre, ingranaggio). Pagina 'Home' con un'icona di collegamento verde. Avviso verde: 'New patch available. Click here to apply.' con una X di chiusura. Ora 09:12:56. Diagramma del flusso di energia con una casa al centro (1.700 kW) e icone per rete (0.000 kW), solare (1.700 kW), batteria (verde, 0.000 kW e 0.800 kW), un dispositivo a sinistra (0.900 kW), veicolo elettrico e un caricatore o dispositivo in basso. Etichetta 'Energy manager' in basso.
http://reduxi.local. L'indirizzo IP del controller si trova nell'elenco dei dispositivi del router o nell'app Reduxi in Reduxi devices.admin · Password: admin (impostazione di fabbrica)Descrizione testuale di questa immagine
Screenshot della pagina di accesso del Reduxi Configurator in una finestra del browser Chrome. La barra degli indirizzi mostra 'Not secure' e 'reduxi.local'; la barra degli indirizzi è evidenziata da un riquadro ciano e una sua copia ingrandita (riquadro ciano, testo 'Not secure reduxi.local') è mostrata a sinistra, collegata da una linea ciano. Sfondo della pagina: disegno a linee grigio chiaro di una casa con pannelli solari (verdi), una wallbox, un inverter, un'auto e un caricatore. In alto a sinistra: logo 'reduxi configurator'. Al centro un riquadro di accesso con il titolo 'Login', un selettore della lingua (bandiera inglese, 'English'), un campo per il nome utente e un campo password, e un pulsante scuro 'Login'.
Descrizione testuale di questa immagine
Screenshot dell'interfaccia web del Reduxi Configurator dopo l'accesso, tema chiaro. In alto a sinistra: logo 'reduxi configurator'. Barra di intestazione: 'Home' a sinistra, stato verde 'Connected' in alto a destra. Barra laterale sinistra: sezione espansa 'Devices' con un elenco di voci, poi sezioni compresse 'Manager', 'Configuration' e 'Settings'. Area principale: diagramma del flusso di energia. Casa al centro con un anello, valore 24.20 kW. Icona della rete in alto a sinistra, 24.20 kW (punto rosso sulla linea). Icona del solare in alto a destra, valore '-'. Icona a sinistra (batteria o dispositivo), 6.700 kW (punto verde sulla linea). Icone a destra (accumulo a batteria e un dispositivo), valori '-'. Icona dell'EV charger in basso a sinistra, 31.00 kW. Un'altra icona di dispositivo in basso a destra. Etichetta 'Energy manager' sotto la casa.
5 Aggiungere la batteria Victron a Reduxi
Seguire questi passaggi per aggiungere la batteria o per modificare un dispositivo esistente.
5.1 Impostazioni di base
Accedere localmente al Reduxi Configurator sul controller (vedere Punto 4) e fare clic su + Add device.
Nel primo passaggio (impostazioni di base) selezionare il tipo di dispositivo e il tipo della batteria Victron e inserire un nome a scelta. Premere poi Next.
5.2 Impostazioni di comunicazione
Inserire i dati di collegamento del dispositivo GX:
| Parametro | Valore |
|---|---|
| Collegamento | TCP/IP |
| IP | Indirizzo IP del dispositivo Victron GX |
| Porta |
502 (porta Modbus TCP standard) |
| Indirizzo Modbus | Unit ID della batteria, letto in Available services (vedere punto 3) |
5.3 Test della comunicazione
Fare clic su Test communication in fondo alla procedura guidata. Il test legge la batteria Victron una volta e non salva nulla. Se il test riesce, fare clic su Done: solo Done crea il dispositivo.
Descrizione testuale di questa immagine
Screenshot della barra dei pulsanti in basso di una pagina del Reduxi Configurator. A sinistra: pulsante 'Back'. A destra: pulsante 'Test communication' (evidenziato da un riquadro ciano) e pulsante scuro 'Done'.
Descrizione testuale di questa immagine
Screenshot della pagina 'Communication channel and device configuration' del Reduxi Configurator. Connection *: TCP/IP (menu a discesa). IP *: 192.168.50.243, con il pulsante 'Scan for IP'. Port *: 502, con il pulsante 'Test port'. Modbus unit ID *: 1. Pulsanti in basso: Back (a sinistra), Test communication e Done (a destra). Il pulsante Done è evidenziato da un riquadro ciano.
6 Verificare le misurazioni
6.1 Ultime misurazioni
Dopo aver stabilito la comunicazione, controllare i valori della batteria in Devices nel Reduxi Configurator.
6.2 Attivare il controllo da parte di Reduxi
Per il controllo da parte di Reduxi, impostare il control type del dispositivo su AUTO in Devices nel Reduxi Configurator. Solo così i comandi della strategia influiscono sulla batteria.
Per ridurre i costi energetici con prezzi e tariffe dinamici, definire una strategia come descritto in Strategies for Reduxi controller.
✓ Riepilogo
Preparazione (punti 1–2): aprire i documenti Victron e preparare il dispositivo GX, il Reduxi Controller e un portatile.
Dispositivo Victron GX (punto 3): impostare Grid metering su Inverter/Charger, attivare Modbus TCP e leggere l'unit ID della batteria.
Aggiunta a Reduxi (punti 4–5): accedere all'interfaccia web di Reduxi, aggiungere il dispositivo e inserire IP, porta 502 e unit ID.
Go live (Point 6): controllare le letture e impostare il control type su AUTO.
→ Problemi comuni
| Problema | Soluzione |
|---|---|
| Il test di comunicazione non riesce | Verificare che Modbus TCP sia Enabled in Settings – Services sul dispositivo GX. Controllare l'indirizzo IP del dispositivo GX, la porta 502 e l'unit ID in Available services. |
| La pagina Modbus/TCP sul dispositivo GX mostra un errore | La pagina mostra l'errore e l'ora dell'ultimo errore. Premere Clear error ed eseguire di nuovo il test. |
| Open configurator non si apre o rimane vuoto | Il tunnel non è ancora attivo. Attendere circa 30 secondi e verificare che il controller sia online. |
L'accesso con admin viene rifiutato |
La password è stata modificata durante l'installazione. Chiedere all'installatore. La password dell'account Reduxi qui non funziona. |
reduxi.local non si carica |
Il dispositivo non si trova nella stessa rete del controller. Usare l'indirizzo IP o la connessione tunnel. |
| Il test di comunicazione non riesce, il dispositivo risulta offline | Controllare la raggiungibilità, indirizzo IP / porta / unit ID e che il protocollo sia abilitato sul dispositivo. |
