Come collegare il SAJ CM2 BESS al controller Reduxi
Integrare il SAJ CM2 BESS con il Reduxi Controller tramite Modbus TCP. Questo offre la massima flessibilità, costi ridotti e minori consumi energetici.
Descrizione testuale di questa immagine

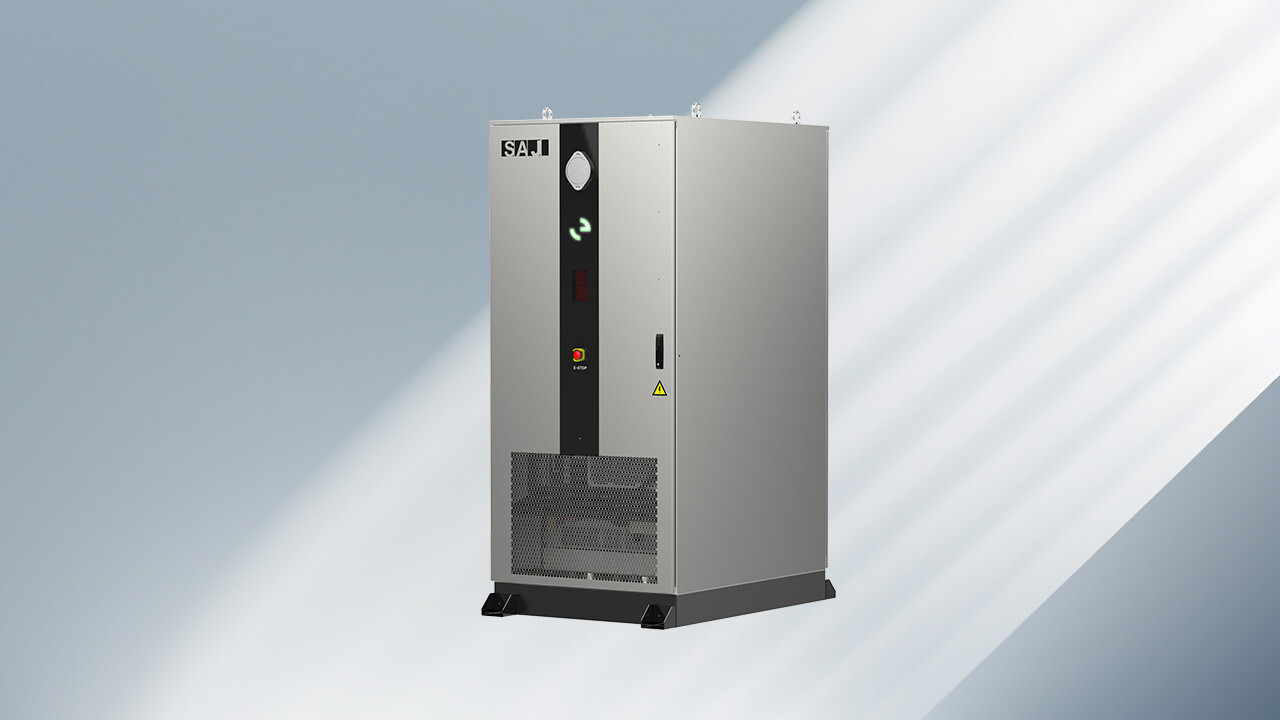

Foto del prodotto SAJ CM2 Smart C&I All-in-One BESS: un armadio alto e stretto grigio argento con il logo SAJ in alto a sinistra, una striscia verticale nera sul frontale con piccole spie verdi e rosse, un cartello di avvertenza giallo in basso a destra sullo sportello e una griglia nella parte inferiore, appoggiato su una base scura. Lo sfondo è un gradiente grigio-azzurro con riflessi di luce diagonali.
1 Preparazione
1.1 Documentazione tecnica
- CM2 Quick Installation Guide – Guida rapida all'installazione di SAJ CM2
- CM2 Full Installation Manual – Manuale d'uso completo di SAJ CM2
- SAJ CM2 series product page – Pagina del prodotto Smart C&I All-in-One BESS
1.2 Attrezzatura necessaria
- Reduxi Controller
- Sistema di accumulo SAJ CM2 (CM2-EMS BESS)
- Cavo Ethernet e router locale
- Laptop o tablet con accesso a internet per configurare il dispositivo in Reduxi
2 Collegare SAJ CM2 al Reduxi Controller
2.1 Requisiti
Perché il CM2-EMS BESS comunichi con il Reduxi Controller, servono due cose:
- Modbus TCP/IP deve essere attivo.
- L'indirizzo IP del sistema di accumulo SAJ CM2.
2.2 Collegare SAJ CM2 alla rete locale
SAJ CM2 e Reduxi Controller devono trovarsi nella stessa rete.
- Collegare il BESS CM2 al router locale tramite Ethernet. Per le istruzioni dettagliate, consultare il manuale CM2.
- La porta 502 Modbus del CM2 si apre automaticamente quando lo si collega via Ethernet.
Descrizione testuale di questa immagine

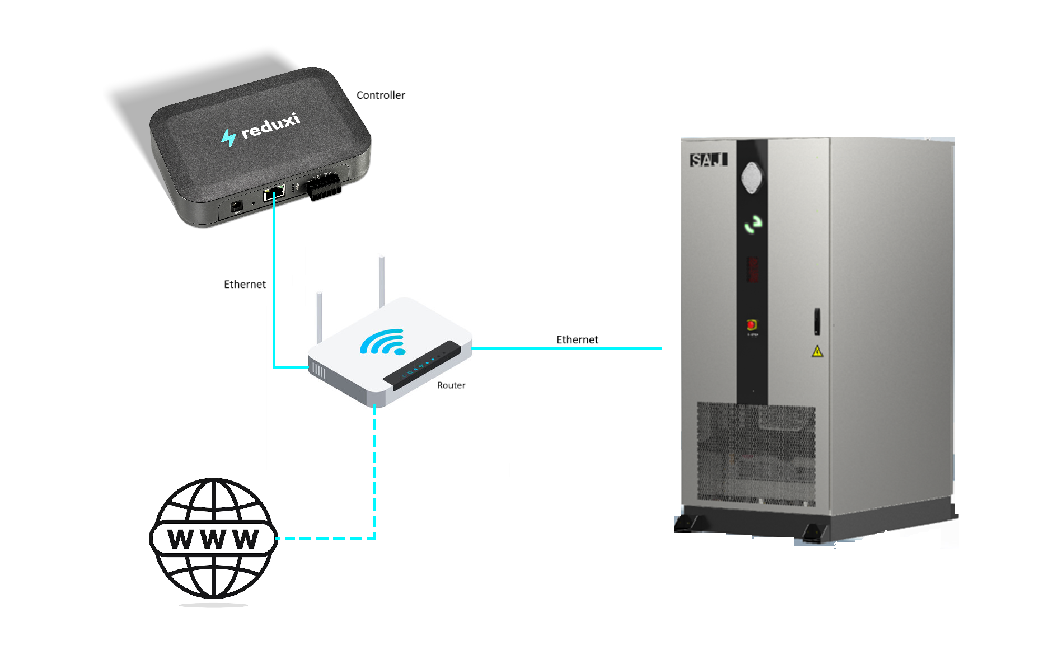

Schema della connessione di rete tra un Reduxi Controller, un router e un armadio batterie SAJ CM2, su sfondo bianco. In alto a sinistra: Reduxi Controller nero con il logo reduxi, etichetta Controller. Al centro: router Wi-Fi bianco con due antenne, etichetta Router. A destra: armadio batterie grigio alto con il logo SAJ in alto, striscia frontale nera e griglia di ventilazione in basso. Linee: linea blu continua con etichetta Ethernet dal Controller al Router; linea blu continua con etichetta Ethernet dal Router all'armadio SAJ; linea azzurra tratteggiata dal Router a un'icona del globo con la scritta WWW (Internet).
3 Accedere all'interfaccia web di Reduxi
L'interfaccia web di Reduxi si può aprire in due modi:
Descrizione testuale di questa immagine
Screenshot di tre schermate dell'app mobile Reduxi affiancate, con riquadri ciano e badge numerici da 2 a 4. Schermata a sinistra (dashboard, tema scuro): icona del menu in alto a sinistra evidenziata da un riquadro e dal badge 2; logo 'reduxi'; schede 'Real time data' (attiva) e 'Statistics'; prezzo 5.79 € e temperatura 3.2 °C; diagramma del flusso di energia con una casa al centro (-1.25 kW) e icone con valori 69.0 W, 1.3 kW, 1.1 kW (anello rosso), -165.0 W con 97 % (anello rosso) e valori 0.0 W in basso; schede 'Power' e 'Energy'; navigazione in basso: Dashboard, Diagnostics, Device control, Settings. Schermata centrale (menu laterale): logo 'reduxi', 'Number of locations: 1233', titolo 'Reduxi device management', voci '+ Add Reduxi location' e 'Reduxi devices' (evidenziata da un riquadro e dal badge 3), poi 'My profile' e 'About app'. Schermata a destra (pagina del dispositivo): Back; immagine di un Reduxi controller nero con due porte Ethernet; stato 'Connected'; scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'; scheda 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con pulsante 'Activate tunnel connection' (evidenziato da un riquadro e dal badge 4); scheda 'Unit details' con campo 'Unit ID'.
Descrizione testuale di questa immagine
Screenshot composto da due parti affiancate. Parte sinistra: schermata dell'app mobile Reduxi su sfondo scuro. In alto: pulsante Back; immagine di un Reduxi controller nero con due porte Ethernet e una morsettiera; stato 'Connected' con un'icona Wi-Fi. Scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'. Scheda 'Connect to configurator' con un'icona di chiave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e pulsante 'Open configurator', evidenziato da un riquadro ciano e dal badge numerico 5. Sotto: scheda 'Unit details' con un campo 'Unit ID' (valore non visibile). Parte destra: Reduxi Configurator aperto in un browser, evidenziato da una cornice ciano e dal badge numerico 6. Intestazione: freccia indietro, 'Tunnel connection', icona di ricarica. Barra laterale sinistra con icone (fulmine, chip, fulmine, grafico a barre, ingranaggio). Pagina 'Home' con un'icona di collegamento verde. Avviso verde: 'New patch available. Click here to apply.' con una X di chiusura. Ora 09:12:56. Diagramma del flusso di energia con una casa al centro (1.700 kW) e icone per rete (0.000 kW), solare (1.700 kW), batteria (verde, 0.000 kW e 0.800 kW), un dispositivo a sinistra (0.900 kW), veicolo elettrico e un caricatore o dispositivo in basso. Etichetta 'Energy manager' in basso.
http://reduxi.local. L'indirizzo IP del controller si trova nell'elenco dei dispositivi del router o nell'app Reduxi in Reduxi devices.admin · Password: admin (impostazione di fabbrica)Descrizione testuale di questa immagine
Screenshot della pagina di accesso del Reduxi Configurator in una finestra del browser Chrome. La barra degli indirizzi mostra 'Not secure' e 'reduxi.local'; la barra degli indirizzi è evidenziata da un riquadro ciano e una sua copia ingrandita (riquadro ciano, testo 'Not secure reduxi.local') è mostrata a sinistra, collegata da una linea ciano. Sfondo della pagina: disegno a linee grigio chiaro di una casa con pannelli solari (verdi), una wallbox, un inverter, un'auto e un caricatore. In alto a sinistra: logo 'reduxi configurator'. Al centro un riquadro di accesso con il titolo 'Login', un selettore della lingua (bandiera inglese, 'English'), un campo per il nome utente e un campo password, e un pulsante scuro 'Login'.
Descrizione testuale di questa immagine
Screenshot dell'interfaccia web del Reduxi Configurator dopo l'accesso, tema chiaro. In alto a sinistra: logo 'reduxi configurator'. Barra di intestazione: 'Home' a sinistra, stato verde 'Connected' in alto a destra. Barra laterale sinistra: sezione espansa 'Devices' con un elenco di voci, poi sezioni compresse 'Manager', 'Configuration' e 'Settings'. Area principale: diagramma del flusso di energia. Casa al centro con un anello, valore 24.20 kW. Icona della rete in alto a sinistra, 24.20 kW (punto rosso sulla linea). Icona del solare in alto a destra, valore '-'. Icona a sinistra (batteria o dispositivo), 6.700 kW (punto verde sulla linea). Icone a destra (accumulo a batteria e un dispositivo), valori '-'. Icona dell'EV charger in basso a sinistra, 31.00 kW. Un'altra icona di dispositivo in basso a destra. Etichetta 'Energy manager' sotto la casa.
4 Aggiungere SAJ CM2 a Reduxi
Seguire questi passaggi per aggiungere un nuovo SAJ CM2 o per modificarne uno esistente.
4.1 Impostazioni di base
Accedere localmente al Reduxi Configurator sul controller (vedere punto 3) e fare clic su + Add device.
Descrizione testuale di questa immagine
Screenshot della barra laterale sinistra del Reduxi Configurator. In alto: logo reduxi con il testo CONFIGURATOR. Sezioni compresse: Devices (icona più) e Strategies (icona più). Sotto, due pulsanti affiancati: Add device (icona più, contrassegnato da un riquadro di evidenziazione blu) e Add strategy (icona più). Sotto di essi due voci: Settings e Profile. L'area a destra della barra laterale è bianca e vuota.
Nel primo passaggio (impostazioni di base), selezionare i parametri di base del dispositivo:
- Device type:
Hybrid Inverter - Type:
SAJ CM2 - Name: un nome in base al modello
Descrizione testuale di questa immagine

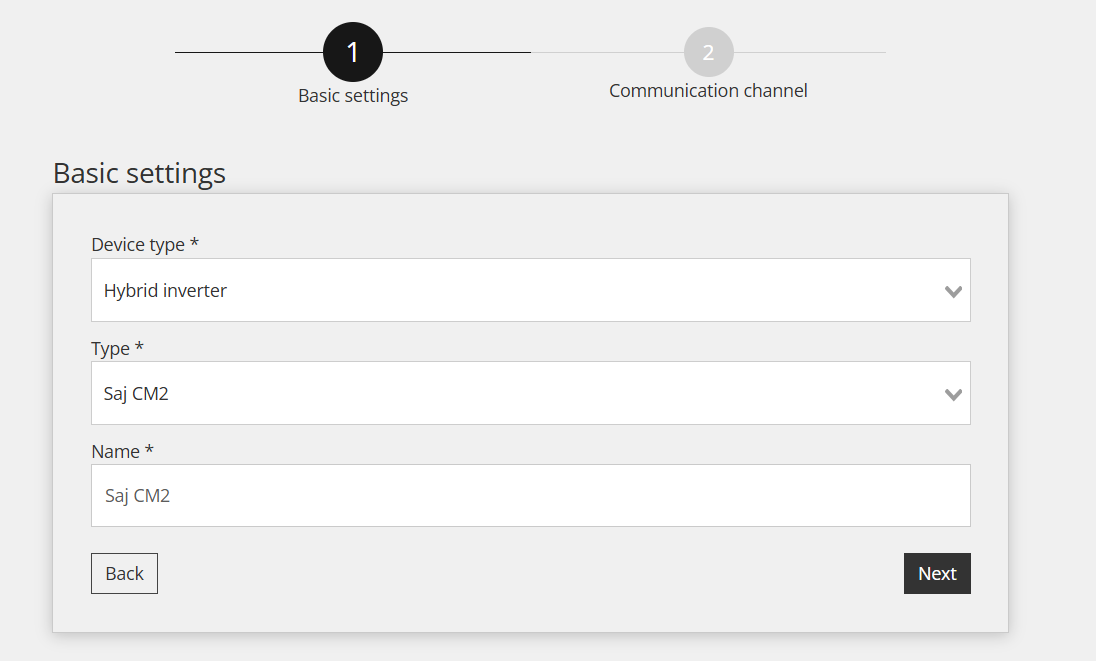

Schermata della procedura guidata dei dispositivi di Reduxi Configurator, passo 1 Basic settings. Indicatore dei passi: 1 Basic settings (attivo), 2 Communication channel (in grigio). Titolo: Basic settings. Campi: Device type *: Hybrid inverter; Type *: Saj CM2; Name *: Saj CM2. Pulsanti: Back, Next.
4.2 Impostazioni di comunicazione
Inserire il Modbus ID e l'indirizzo IP ottenuti dal sistema SAJ CM2.
Descrizione testuale di questa immagine

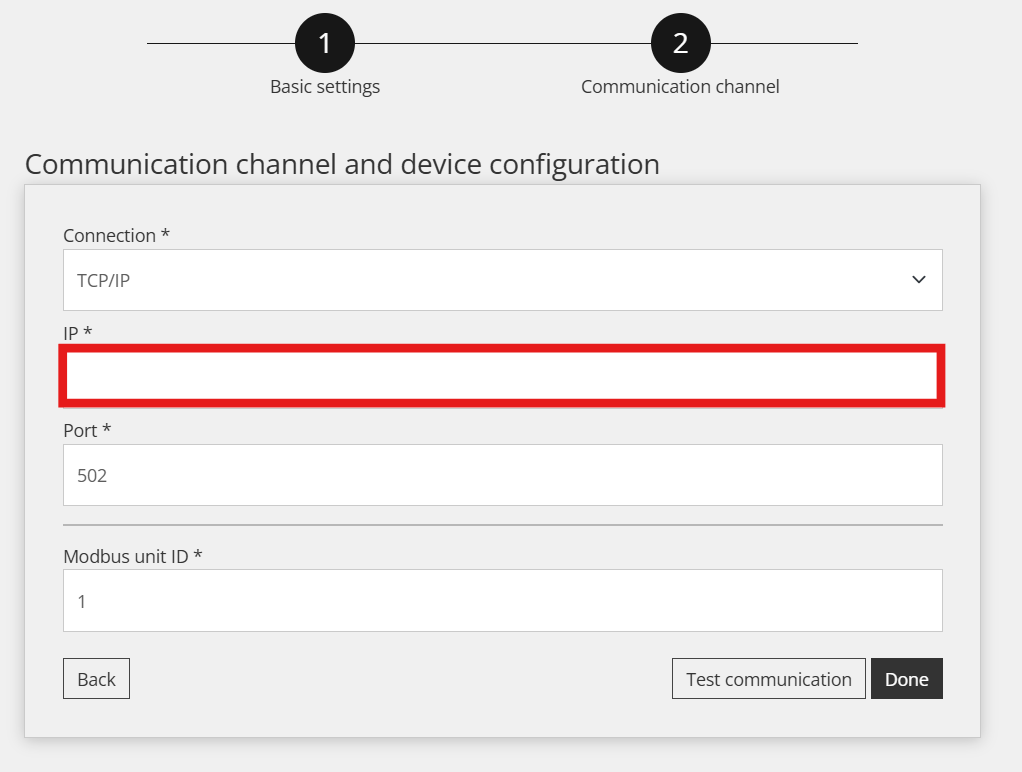

Schermata della procedura guidata dei dispositivi di Reduxi Configurator, passo 2 Communication channel. Indicatore dei passi: 1 Basic settings, 2 Communication channel (attivo). Titolo: Communication channel and device configuration. Campi: Connection *: TCP/IP; IP *: vuoto, evidenziato con un riquadro rosso; Port *: 502; Modbus unit ID *: 1. Pulsanti: Back, Test communication, Done.
4.3 Test della comunicazione
Fare clic su Test communication in fondo alla procedura guidata. Il test legge SAJ CM2 una volta e non salva nulla. Se il test riesce, fare clic su Done: solo Done crea il dispositivo.
Descrizione testuale di questa immagine
Screenshot della barra dei pulsanti in basso di una pagina del Reduxi Configurator. A sinistra: pulsante 'Back'. A destra: pulsante 'Test communication' (evidenziato da un riquadro ciano) e pulsante scuro 'Done'.
Descrizione testuale di questa immagine
Screenshot della pagina 'Communication channel and device configuration' del Reduxi Configurator. Connection *: TCP/IP (menu a discesa). IP *: 192.168.50.243, con il pulsante 'Scan for IP'. Port *: 502, con il pulsante 'Test port'. Modbus unit ID *: 1. Pulsanti in basso: Back (a sinistra), Test communication e Done (a destra). Il pulsante Done è evidenziato da un riquadro ciano.
Se il test non riesce, verificare di aver inserito il Modbus ID e l'indirizzo IP corretti. Se il problema persiste, contattare il team di assistenza Reduxi.
5 Verificare le misurazioni
5.1 Ultime misurazioni
Dopo aver stabilito la comunicazione, controllare i valori in Devices – SAJ CM2 nel Reduxi Configurator come ulteriore verifica.
Descrizione testuale di questa immagine

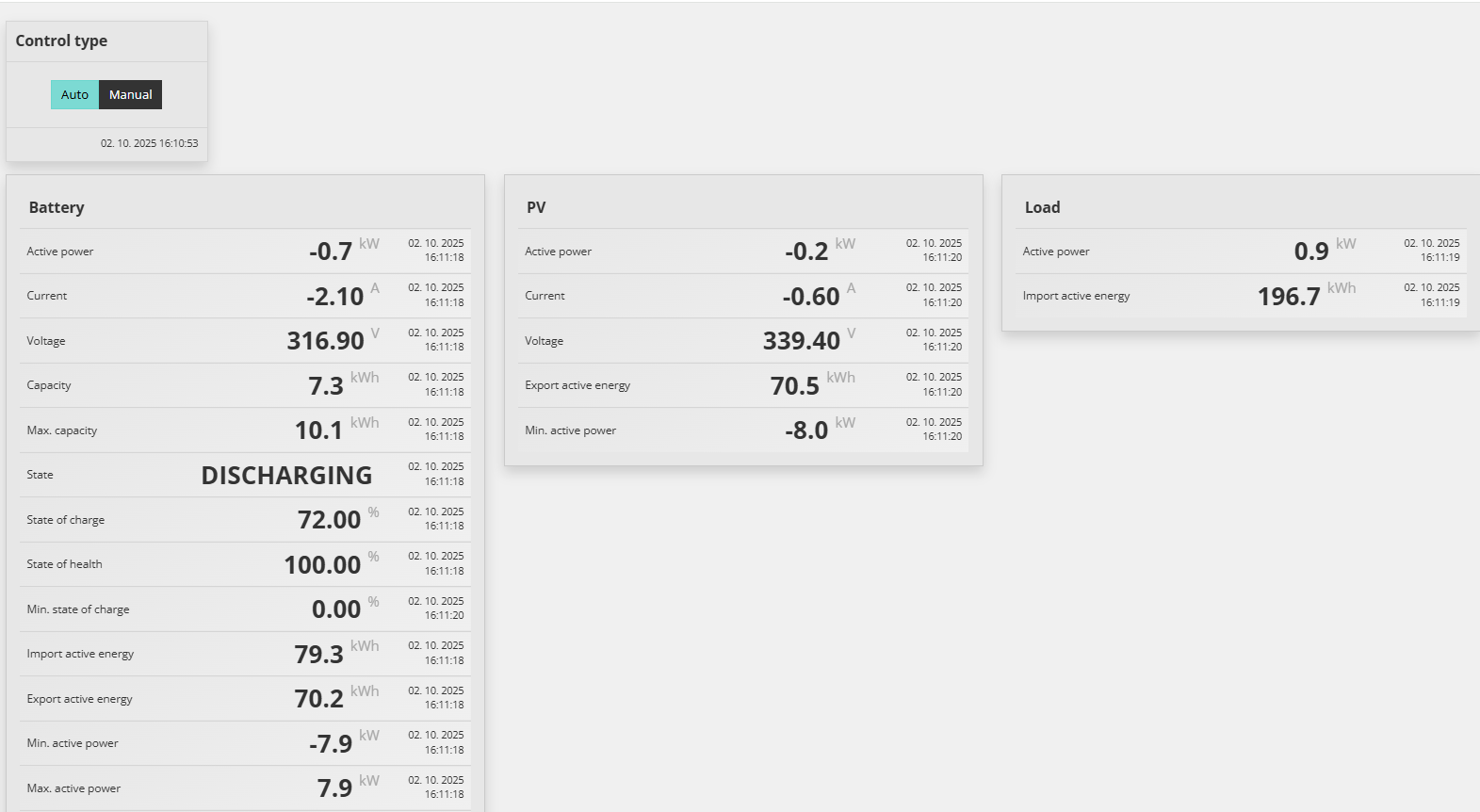

Schermata della vista Last measurements di SAJ CM2 in Reduxi Configurator (l'intestazione della pagina e il menu a sinistra non fanno parte dell'immagine). Scheda Control type: interruttore Auto (evidenziato in verde) e Manual; data e ora 02. 10. 2025 16:10:53. Scheda Battery: Active power: -0.7 kW; Current: -2.10 A; Voltage: 316.90 V; Capacity: 7.3 kWh; Max. capacity: 10.1 kWh; State: DISCHARGING; State of charge: 72.00 %; State of health: 100.00 %; Min. state of charge: 0.00 %; Import active energy: 79.3 kWh; Export active energy: 70.2 kWh; Min. active power: -7.9 kW; Max. active power: 7.9 kW. Scheda PV: Active power: -0.2 kW; Current: -0.60 A; Voltage: 339.40 V; Export active energy: 70.5 kWh; Min. active power: -8.0 kW. Scheda Load: Active power: 0.9 kW; Import active energy: 196.7 kWh. Le date e ore sono del 02. 10. 2025, tra le 16:11:18 e le 16:11:20.
5.2 Attivare il controllo da parte di Reduxi
Per il controllo avanzato della batteria, integrare il dispositivo nella strategia Reduxi. In Devices – SAJ CM2 nel Reduxi Configurator impostare il control type su AUTO. Solo così i comandi della strategia agiscono sulla batteria.
Per ottenere la massima flessibilità e ridurre i costi energetici con prezzi e tariffe dinamici, definire una strategia come descritto in Strategie per il Reduxi controller.
Dopo aver aggiunto il dispositivo, è possibile monitorarlo e controllarlo anche nell'applicazione Reduxi.
✓ Riepilogo
Preparazione (punti 1–2): Utilizzare i manuali di SAJ CM2. Collegare il CM2 al router locale con Ethernet, nella stessa rete del Reduxi Controller.
SAJ CM2 (punto 2): Modbus TCP/IP deve essere attivo. La porta 502 si apre automaticamente. Annotare l'indirizzo IP e il Modbus ID.
Aggiunta a Reduxi (punti 3–4): Accedere all'interfaccia web di Reduxi. Aggiungere il dispositivo, inserire il Modbus ID e l'indirizzo IP, quindi eseguire Test communication.
Messa in servizio (Punto 5): controllare le ultime misurazioni. Impostare il control type su AUTO e definire una strategia.
→ Problemi comuni
| Problema | Soluzione |
|---|---|
| Il test di comunicazione non riesce | Verificare il Modbus ID e l'indirizzo IP. Verificare che SAJ CM2 e Reduxi Controller si trovino nella stessa rete. Verificare che Modbus TCP/IP sia attivo. |
| Open configurator non si apre o rimane vuoto | Il tunnel non è ancora attivo. Attendere circa 30 secondi e verificare che il controller sia online. |
L'accesso con admin viene rifiutato |
La password è stata modificata durante l'installazione. Chiedere all'installatore. La password dell'account Reduxi qui non funziona. |
reduxi.local non si carica |
Il dispositivo non si trova nella stessa rete del controller. Usare l'indirizzo IP o la connessione tunnel. |
| Il test di comunicazione non riesce, il dispositivo risulta offline | Controllare la raggiungibilità, indirizzo IP / porta / unit ID e che il protocollo sia abilitato sul dispositivo. |
