1. Inleiding

De Reduxi Configurator is een webinterface die wordt gebruikt om de Reduxi Controller te configureren.

Met het Reduxi energiebeheersysteem kunt u nu het elektriciteitsverbruik meten en analyseren. Met behulp van speciale strategieën stelt Reduxi u in staat om het gebruik van elektriciteit te optimaliseren en de kosten te verlagen.

U herkent de Reduxi Configurator aan een eenvoudige interface op een heldere achtergrond.

Om het Reduxi-systeem in te stellen en te gebruiken, moet u:

1. Sluit de Reduxi-controller aan.
2. Maak verbinding met Reduxi Configurator via reduxi.local (zie Reduxi Controller handleiding)
3. Maak voor extra functionaliteiten verbinding met de applicatie Reduxi Cloud.

Deze gebruiksaanwijzing beschrijft Reduxi Configurator.

Opmerking: Instructies voor het aansluiten van de controller en instructies voor het gebruik van de webapplicatie zijn te vinden op onze website www.reduxi.eu.



2. Snelle stappen om de Reduxi Controller aan te sluiten

Zoals uitgelegd in de handleiding van de Reduxi Controller voert u de volgende stappen uit om verbinding te maken met de controller en de Reduxi Configurator te openen:

• Sluit de AC-DC-adapter aan op de DC-aansluiting van de Reduxi en steek de stekker in het stopcontact; de eerste LED bovenaan moet gaan branden - groen licht.
• De netwerkverbinding instellen
• Open je browser en ga naar http://reduxi.local
• U wordt doorgestuurd naar de inlogpagina van Reduxi Configurator.
• Om in te loggen in Reduxi Configurator voert u de in de fabriek ingestelde gebruikersnaam en wachtwoord in:
  • Gebruikersnaam: admin
  • Wachtwoord: admin

Nadat u met succes bent ingelogd, raden we u aan het wachtwoord voor de gebruikersnaam admin om veiligheidsredenen te wijzigen. Je kunt dit doen in je profiel. Je kunt de gebruikersnaam admin niet wijzigen. Je kunt echter wel een nieuwe gebruiker aanmaken met een nieuwe gebruikersnaam.

Opmerking: als het inloggen niet lukt, verschijnt er een foutmelding. Zorg ervoor dat je de juiste informatie invoert. U kunt ook een fabrieksreset uitvoeren. Als je nog steeds problemen hebt met inloggen, neem dan contact op met onze support: support@reduxi.eu.



3. Eerste pagina van Reduxi Configurator

Na een succesvolle login wordt u doorgestuurd naar de eerste pagina van Reduxi Configurator. Als u eenmaal op deze pagina bent, kunt u altijd naar de voorpagina gaan door op het Reduxi-logo (linksboven) te klikken.

Op de voorpagina heb je toegang tot:

• dashboard,
• "Apparaat toevoegen" en "Strategie toevoegen" zijn de twee belangrijkste stappen die u moet uitvoeren in de Configurator (zie 7.). Apparaten en 8. Strategieën)
• profiel
• instellingen.

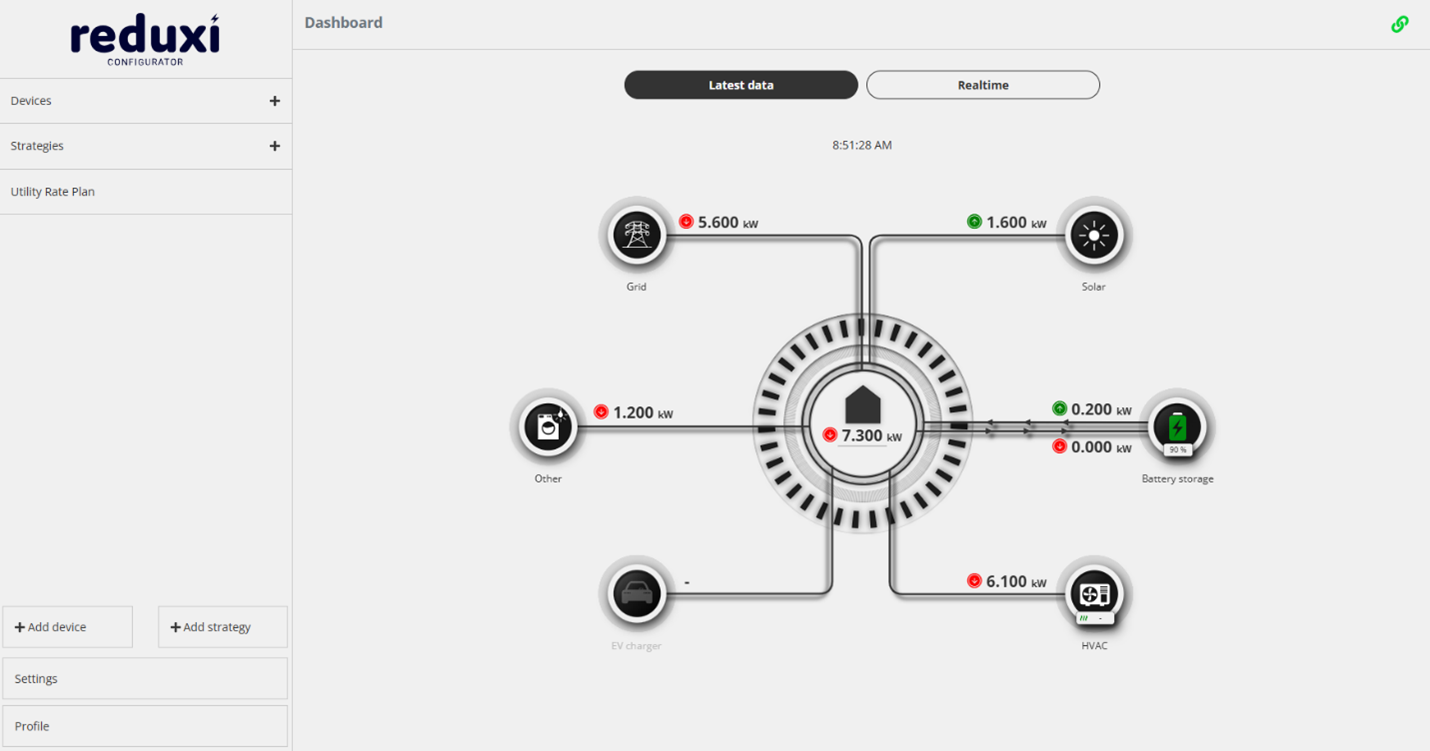

3.1. Dashboard

Op het dashboard kun je de huidige metingen bekijken voor elke toegevoegde apparaatcategorie.

De tijd van de laatste meting wordt in het midden bovenaan aangegeven. Rechtsboven is een knop om metingen in real-time weer te geven.

Door op de geselecteerde categorie te klikken, wordt u doorgestuurd naar de pagina met gedetailleerde gegevens over het apparaat dat als eerste werd toegevoegd aan die categorie. Als je bijvoorbeeld op de categorie Zonne-energiecentrale klikt, word je doorgestuurd naar het eerste apparaat dat is toegevoegd in de categorie Zonne-energiecentrales.

3.2. Zijmenu

Eerste pagina/Zijmenu

In het zijmenu (links) heb je toegang tot:

• weergave van apparaten,
• weergave van strategieën,
• apparaten toevoegen,
• strategieën toevoegen,
• instellingen.
• profiel.



4. Profiel

Je kunt de Profielmodule openen in het zijmenu - linksonder. Je kunt je naam, achternaam en wachtwoord bewerken in je profiel. Je kunt je gebruikersnaam niet wijzigen als je hem eenmaal hebt aangemaakt. Je kunt ook de taal wijzigen in het gedeelte Profiel.

Informatie over het privacybeleid is ook te vinden in het gedeelte Profiel.

Opmerking: op de pagina Profile kun je de huidige gebruiker bewerken. Ga naar 6 om andere gebruikers toe te voegen en te bewerken. Gebruikers module



5. Instellingen

Je kunt de module Instellingen openen door op Instellingen in het zijmenu (links) te klikken. Met de module Instellingen kun je instellingen maken van:

• gebruikers,
• apparaten,
• strategieën,
• systeem.

6. Gebruikers

Instellingen/Gebruikers

De Users module geeft een complete weergave van alle gebruikers die zijn toegevoegd aan Reduxi Configurator. Je kunt de gebruikersmodule openen door op te klikken:

• instellingen,
• gebruikers.

Met deze module kunt u:

• gebruikers toevoegen,
• gebruikers weergeven en bewerken,
• gebruikers verwijderen.

6.1. Nieuwe gebruiker toevoegen

Instellingen/Gebruiker

Om een nieuwe gebruiker toe te voegen, klikt u op de knop Nieuwe gebruiker. Het formulier voor het aanmaken van een nieuwe gebruiker verschijnt. Vul de verplichte velden in en sla de nieuwe gebruiker op.

Opmerking: Het is niet mogelijk om verschillende rollen toe te wijzen aan gebruikers in Reduxi Configurator. Elke toegevoegde gebruiker heeft volledige toegangsrechten tot Reduxi Configurator. U kunt verschillende rollen toewijzen aan een gebruiker in de Reduxi Cloud applicatie. Om toegang te krijgen tot de webapplicatie, moet je verbinding maken met de Cloud. Instructies voor toegang tot de webapplicatie zijn beschikbaar op onze website support.reduxi.eu.

6.2. Gebruikers weergeven en bewerken

Instellingen/Gebruikers

In de module Gebruikers worden alle toegevoegde gebruikers weergegeven.

Om een gebruiker te bewerken, klik je op het "pen"-pictogram helemaal rechts in de rij van de geselecteerde gebruiker. Hetzelfde formulier wordt geopend als bij het toevoegen van een nieuwe gebruiker.

Opmerking: Als je eenmaal een gebruikersnaam hebt aangemaakt, kun je deze niet meer wijzigen. U kunt de andere velden in het formulier wel bewerken.

6.3. Gebruikers verwijderen

Instellingen/Gebruikers

Je kunt gebruikers verwijderen in de module Gebruikers . Om te verwijderen, klik je op het pictogram "prullenbak" helemaal rechts in de rij van het geselecteerde apparaat. Je moet altijd minstens één actieve gebruiker hebben.

Opmerking: Als je de laatste actieve gebruiker wilt verwijderen, zal het systeem dit niet toestaan. U krijgt een foutmelding.



7. Apparaten

Het dashboard op de eerste pagina geeft u een compleet overzicht van de metingen die de Reduxi controller verkrijgt van individuele apparaten. Reduxi registreert onder andere de volgende elektriciteitsmetingen:

• verbruik/productie van energie,
• stromen door individuele fasen,
• spanningen door individuele fasen,
• anderen.



7.1. Apparaten toevoegen

Om een nieuw apparaat toe te voegen, klik je op de knop Apparaat toevoegen (linksonder in het menu). De wizard Apparaten toevoegen wordt geopend.



7.1.1. Stap 1: Basisinstellingen

Type apparaat:

Je kunt kiezen uit de volgende categorieën:

• Batterij,
• EV-lader,
• Emulator,
• Energiemeter,
• HVAC (verwarming, ventilatie en airconditioning),
• Hybride omvormer,
• Zonne-energiecentrale,
• Andere.

Type:

Het veld Type toont een lijst met apparaten waarmee de Reduxi controller kan communiceren. Een lijst met apparaten is beschikbaar op onze website Ondersteunde apparaten.

Opmerking: HVAC-apparaten (warmtepomp) worden meestal aangestuurd via SG-klare contacten. In dit geval moet een speciale converter genaamd Reduxi Gateway worden gebruikt. Voer in de dropdown interface in plaats van een specifiek type (model) gewoon "Reduxi meter" in als type. Volg voor het configureren van het apparaat deinstructies van de producent of de informatie die beschikbaar is op support.reduxi.eu voor dat specifieke apparaat.

Opmerking: EV-laadstations ondersteunen soms de OCPP-standaard. In dit geval hoeft er geen specifiek type (model) van het apparaat te worden opgegeven. Selecteer het type "OCPP..." om een OCPP-compatibele EV-lader aan te sturen. Controleer de documentatie van de producent voor de andere instellingen of kijk in de help op support.reduxi.eu voor dat specifieke apparaat.

Opmerking: Alsu het apparaat niet kunt vinden, kunt u proberen de Reduxi-controller te updaten naar de nieuwste versie. Zie de sectie 9.8. Patch.

Opmerking: Alsu het apparaat dat u aan het Reduxi-systeem wilt toevoegen niet in de lijst kunt vinden, hebt u een converter nodig . Neem voor meer informatie contact op met onze supportafdeling: support@reduxi.eu.



Categorie:

Meestal is de geselecteerde categorie hetzelfde als het apparaattype. In sommige gevallen willen we echter een andere categorie definiëren.

De geselecteerde categorie bepaalt de werking van het apparaat niet. Het doel van de parameter Categorie is om gegevens te groeperen (aggregeren) voor meetweergaven. Let erop dat je de juiste categorie kiest voor het geselecteerde apparaat. Als je de verkeerde categorie kiest, worden je gegevens onjuist samengevoegd.



Naam:

Voer een willekeurige apparaatnaam in het veld in.

7.1.2. Stap 2: Communicatiekanaal en apparaatconfiguratie

Het communicatiekanaal definieert de manier waarop Reduxi communiceert met het apparaat. De velden zijn vooraf ingevuld volgens het geselecteerde apparaattype. Communicatie tussen de apparaten en de controller kan plaatsvinden via:

• TCP/IP,
• Lokale seriële poort RS485 (seriële communicatie),
• Reduxi-gateway,
• UDP

De sectie Apparaatconfiguratie verschijnt voor specifieke apparaattypes. Hier voer je de specifieke informatie in die je nodig hebt voor elk afzonderlijk apparaat. Deze velden zijn mogelijk al ingevuld. Dit hangt af van het type apparaat. In de meeste gevallen kun je deze informatie vinden in de instructies van de fabrikant van het apparaat dat je wilt toevoegen. Extra hulp is te vinden bij Ondersteunde apparaten.

Nadat u alle parameters correct hebt ingesteld, klikt u op de knop "Test communication" om de verbinding tussen de Reduxi controller en het apparaat te controleren.

7.1.3. Stap 3: Geavanceerde configuratie

Het is niet nodig om deze velden in te vullen. Deze zijn bedoeld voor gebruikers die specifiek geavanceerde instellingen nodig hebben.

7.1.4 Communicatietest

Nadat je het apparaat hebt geconfigureerd, kun je testen of de communicatie werkt met de knop Test communicatie.

De reactie kan worden onderverdeeld in twee communicatiereacties:

Geval 1: De communicatie werkt goed

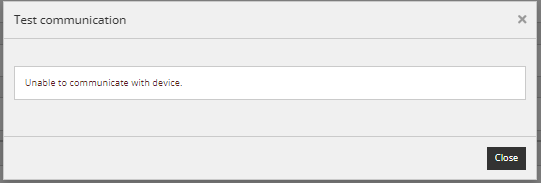

Geval 2: Communicatie werkt niet goed

Als de communicatie niet werkt, controleer dan de eerder gedefinieerde instellingen. Het is echter ook mogelijk dat je het apparaat (bijv. de omvormer) moet configureren om via de geselecteerde interface te communiceren.



7.2. Instellingen bewerken en apparaten verwijderen

Instellingen/apparaten

U kunt apparaten bewerken en verwijderen door erop te klikken:

1. Instellingen (zijmenu).
2. Apparaten.

Hier kunt u individuele instellingen voor het geselecteerde apparaat bewerken of het apparaat verwijderen.



Apparaat bewerken:

Om de instellingen van een individueel apparaat te bewerken, klikt u op het "pen"-pictogram uiterst rechts in de rij van het geselecteerde apparaat. De formulieren gaan open. De formulieren worden gevuld met de informatie die je hebt ingevoerd toen je het apparaat toevoegde.

Opmerking: Ukunt het apparaattype niet bewerken. Het apparaattype blijft zoals het was ingesteld toen het apparaat werd toegevoegd.

In het formulier Basisconfiguratie kun je ook de parameters Locatie en Energierichting opgeven.



Locatie:

Je kunt kiezen:

• Elektrische hoofdmeter.
• Sub - Andere elektrische meter of ander apparaat
• Geen.



De "Sub" meterparameter beïnvloedt het groeperen (samenvoegen) van gegevens en de berekening van de uiteindelijke som van individuele metingen. Deze parameter voorkomt dat de uitlezingen van de hoofdmeter en de andere meter worden opgeteld tot het totale verbruik. Voorbeeld:



De hoofdmeter meet het elektriciteitsverbruik van het hele huis. Je hebt een garage in huis. Je gebruikt een andere meter om het elektriciteitsverbruik in de garage te meten. Aangezien de garage deel uitmaakt van het huis, is het elektriciteitsverbruik in de garage al opgenomen in de metingen van de hoofdmeter. Selecteer voor de garage "Sub"-meter en voorkom zo dat de metingen van de andere meter worden opgeteld bij de hoofdmeter, met een onjuiste berekening als gevolg.

Opmerking: Je selecteert de parameter "Geen" voor apparaten die geen invloed hebben op energieproductie of -verbruik, bijvoorbeeld de warmtemeter, die wordt toegevoegd onder apparaten en een rol speelt bij het instellen van strategieën.



Energierichting:

In de parameter Energierichting kun je kiezen:

• Verbruik.
• Productie.
• Consumptie en productie.
• Geen.

De richting van de energie hangt af van de functie van het individuele apparaat. Je selecteert bijvoorbeeld Verbruik voor de apparaten die energie verbruiken.

Opmerking: Je selecteert de parameter Geen voor apparaten die geen invloed hebben op de energieproductie of het energieverbruik, bijvoorbeeld de warmtemeter, die wordt toegevoegd onder apparaten en een rol speelt bij het instellen van strategieën.

In het formulier Geavanceerde configuratie zijn bepaalde velden al vooraf ingevuld. De vooraf ingevulde velden zorgen in de meeste gevallen voor een normale communicatie tussen de Reduxi controller en het aangesloten apparaat. Het is niet nodig om de andere velden in te vullen. Deze zijn bedoeld voor gebruikers die specifiek geavanceerde instellingen nodig hebben.



Een apparaat verwijderen:

Om een individueel apparaat te verwijderen, klikt u op het pictogram "prullenbak" uiterst rechts in de rij van het geselecteerde apparaat.



Opmerking: Als een apparaat eenmaal is verwijderd, zijn alle gegevens voor dit apparaat ook weg en kunnen ze niet meer worden hersteld.



7.3. Weergave van apparaatmetingen

U kunt de weergave van apparaatmetingen openen op de eerste pagina van Reduxi Configurator (linkermenu).

Klik in het zijmenu op de eerste pagina:

• Apparaten.
• Het apparaat waarvoor je een gedetailleerd inzicht in de metingen wilt.

Voor elk apparaat kun je zien:

• Laatste metingen.
• Analyses.
• Archief.

7.3.1. Laatste metingen

Het tabblad Laatste meting is bedoeld om de laatst opgenomen metingen voor het geselecteerde apparaat te bekijken. Metingen worden verkregen van elk apparaat en opgeslagen in de Reduxi-controller.

U kunt het tijdsinterval voor het verversen van gegevens instellen (rechtsboven).

Dit punt is bedoeld voor de gebruiker om de laatste controle uit te voeren of het apparaat en de verbinding goed werken.

Zodra het apparaat met succes is toegevoegd via de configurator, kan het worden bewaakt en bestuurd via de Reduxi cloudapplicatie.

In het laatste meetmenu is ook handmatige besturing van het apparaat mogelijk. Dit wordt in meer detail beschreven in 7.4. Handmatige bediening van apparaat

7.3.2. Analyse

Op het tabblad Analyse kunt u gegevens bekijken voor het geselecteerde apparaat op basis van eerdere metingen. De gegevens worden grafisch weergegeven. Linksboven kun je de periode kiezen waarvoor je de gegevens wilt weergeven.

In elke grafiek kun je de weergave van verschillende gegevens filteren door op de knoppen onder de grafiek te klikken.

Opmerking: Gegevens worden 1 jaar opgeslagen in de Reduxi-controller of als er te weinig schijfruimte is, worden oude gegevens verwijderd. Als Reduxi wordt uitgeschakeld vanwege een stroomstoring of andere problemen, zal de controller gedurende deze tijd geen metingen opnemen. Ook kan de controller tijdens een stroomstoring geen gegevens van het apparaat ophalen. De uitvaltijd van de controller wordt geregistreerd in de grafiek.

7.3.3. Archief

In het tabblad Archief worden alle gegevens opgeslagen die de Reduxi controller in het verleden voor het geselecteerde apparaat heeft geregistreerd. Het archief maakt het mogelijk om gegevens in tabelvorm weer te geven en gegevens te exporteren in CSV-formaat.

Opmerking: In het tabblad Archief zijn de gegevens beschikbaar totdat u het geselecteerde apparaat verwijdert uit Reduxi Configurator.

7.4. Handmatige bediening van apparaat

Standaard wordt een geregeld apparaat automatisch geregeld via een strategie (type automatische regeling). Met het tabblad Laatste meting kan het apparaat echter ook handmatig worden bediend.

Dit is een voorbeeld van een HVAC-apparaat dat geschikt is voor SG:

En een hybride omvormer.

Houd er bij het testen rekening mee dat het apparaat zelf ook goed geconfigureerd moet zijn om instructies van een extern apparaat te accepteren.

Let op, HVAC-apparaten hebben een zeer langzame respons (ongeveer 15 min), dus het is mogelijk dat ze niet onmiddellijk reageren op het gewenste instelpunt.



Afhankelijk van je keuze in het Control type venster, kan de gebruiker kiezen tussen Auto of Handmatige modus.Control type:

• Auto: In de Auto-modus worden alle vermogenslimieten (verbruik en productie op het net) voor de omvormer rechtstreeks verkregen uit een door de gebruiker gedefinieerde strategie. Lees het speciale artikel hier om te leren hoe je strategieën correct instelt: Strategieën correct instellen.
• Handmatige modus:In de handmatige modus worden alle vermogenslimieten voor de omvormer (verbruik en productie op het net) rechtstreeks ingesteld door de gebruiker. Zodra de gebruiker de handmatige modus selecteert, worden vier extra opties beschikbaar (Max. productie, Zelfverbruik, Max. verbruik, Peak shaving).

7.4.1 Max. productie

Maximale productie is bedoeld voor situaties waarin de gebruiker ervoor kiest om zoveel mogelijk energie te exporteren naar het elektriciteitsnet, afkomstig van PV of batterijopslag.

De vermogenslimieten voor export en import van het net worden echter beperkt door de instellingen van de twee parameters in de rechterkaarten "Grid Export/Import active power limits".

1. Een voorbeeld is wanneer er niet genoeg PV-productie is:

• PV-productie is minder dan Grid export actief vermogen limiet
• en
• De SOC van de batterijopslag is hoger dan de minimale SOC

dan wordt de batterijopslag ontladen om de grens voor het actieve vermogen van de netexport te bereiken.



2. Een ander voorbeeld is wanneer er voldoende PV-productie is:

• PV-productie dekt Gebouwverbruik
• en
• PV-productie is hoger dan limiet actief vermogen netexport
• en
• SOC van batterijopslag is lager dan maximale SOC

dan wordt de accuopslag opgeladen door overschreden vermogen, totdat de accuopslag de maximale SOC bereikt.

Wanneer de batterijopslag de maximale SOC bereikt, wordt de PV-productie beperkt om de limiet voor het actieve vermogen van de netexport niet te overschrijden.

Na afloop van de PV-productiedag weer 1. geval wordt gebruikt.

Opmerking: Wanneer in Reduxi max. productie als voorkeursmodus wordt gekozen, worden fasen mogelijk niet gelijkmatig belast, d.w.z. het geëxporteerde vermogen varieert per fase. Dit gebeurt wanneer er overtollige energie beschikbaar is op locatie (gebouw) en de zogenaamde "Sell first"-optie is gekozen voor de bedrijfsmodus in de hybride omvormer. We willen hier benadrukken dat deze modus geen compensatie van fasevermogen biedt.

7.4.2 Zelfconsumptie

Zelfconsumptie is bedoeld voor situaties waarin de gebruiker export en import in evenwicht wil brengen zodat de nettosom gelijk is aan nul. De Reduxi-controller bewaakt het netto-netverbruik en de nettoproductie, berekent het verschil tussen beide en handelt dienovereenkomstig.

De vermogenslimieten voor export en import van het net worden echter beperkt door de limieten in de rechterkaarten "Grid Export/Import active power limits".

1. Dit is het geval als er niet genoeg PV-productie is:

• PV-productie is 0
• of
• PV-productie is lager dan Gebouwverbruik
• en
• De SOC van de batterijopslag is hoger dan de minimale SOC

dan wordt de batterijopslag ontladen om de nulwaarde van het actieve netvermogen te bereiken. De Reduxi-controller ontlaadt de accuopslag om het verbruik van het gebouw tot de minimale SOC te dekken.



2. Dit is het geval als er voldoende PV-productie is:

• PV-productie dekt Bouwproductie
• en
• PV-productie is hoger dan limiet actief vermogen netexport
• en
• SOC van batterijopslag is lager dan maximale SOC

dan wordt de accuopslag opgeladen door overschreden vermogen totdat de accuopslag de maximale SOC bereikt.

Wanneer de batterijopslag de maximale SOC bereikt, wordt de PV-productie beperkt om de limiet voor het actieve vermogen van de netexport niet te overschrijden.

Na afloop van de PV-productiedag weer 1. geval wordt gebruikt.



7.4.3 Maximaal verbruik

Maximaal verbruik is bedoeld voor situaties waarin de gebruiker besluit om zoveel mogelijk energie van het net te importeren. Deze modus wordt meestal gebruikt in combinatie met EVSE (Electric Vehicle Supply Equipment) en BSEE (Battery Storage Energy Equipment), waardoor de gebruiker het vermogen op aanvraag kan verhogen.

De vermogenslimieten voor zowel export als import van het net worden echter beperkt door de limieten in de rechterkaarten "Grid Export/Import active power limits".

1. Dit is het geval wanneer het verbruik van het gebouw lager is dan de limiet voor het actieve vermogen van het geïmporteerde net:

• Het verbruik van het gebouw is lager dan de limiet voor het door het net geïmporteerde actieve vermogen
• of
• SOC van batterijopslag is lager dan maximale SOC
• of
• EV is aangesloten op EVSE maar laadt niet op

dan zullen de accu-opslag en EV beginnen met opladen om de limiet voor actief vermogen van netimport te bereiken totdat de maximale SOC van de accu-opslag of EV-batterij bereikt is.

2. Dit is het geval wanneer we PV-productie hebben:

• PV-productie is meer dan 0
• of
• Het verbruik van het gebouw is lager dan de limiet voor het door het net geïmporteerde actieve vermogen
• of
• SOC van batterijopslag is lager dan maximale SOC
• of
• EV is aangesloten op EVSE maar laadt niet op

dan wordt alle energie uit PV eerst gebruikt door EVSE of batterijopslag. Wanneer beide maximale SOC bereikt zijn, zal het energie naar het elektriciteitsnet sturen, maar nog steeds niet meer dan de ingestelde limiet voor het actieve vermogen van de netexport. De accu-opslag wordt pas ontladen als het verbruik van gebouwen niet groter is dan de PV-productie.



7.4.4 Piekscheren

Piekscheren is bedoeld voor situaties waarin de gebruiker besluit om het actieve netimportvermogen te beperken wanneer de limiet is bereikt. Grid import actief vermogen limiet is belangrijk, ingesteld door twee parameters op de rechterkaarten die "Grid export/import active power limits" definiëren

1. Geval Het verbruik van het gebouw is lager dan het door het net geïmporteerde actieve vermogen:

• PV-productie is kleiner dan 0 of gelijk aan 0
• of
• Het verbruik van het gebouw is hoger dan de limiet voor het door het net geïmporteerde actieve vermogen
• en
• EV laadt op
• en
• De batterijopslag is hoger dan de minimale SOC

Dan begint de batterijopslag met ontladen om het vermogen voor het opladen van EV's te dekken zodat het niet boven de limiet voor het actieve vermogen van het geïmporteerde net komt.

Als er geen batterijopslag beschikbaar is, wordt het vermogen van de EV-lader verlaagd om niet boven de limiet voor het actieve vermogen van het geïmporteerde net te gaan.

De batterij wordt opgeladen wanneer de limiet voor het actieve vermogen van de netexport wordt bereikt en er voldoende PV-productie is.



8. Strategieën

De strategieën maken de regeling van individuele apparaten mogelijk op basis van metingen die door de Reduxi-controller zijn geregistreerd. Met strategieën kunt u het verbruik van individuele apparaten of groepen apparaten beperken in Reduxi Configurator. Je beperkt het verbruik door de waarden in te stellen die apparaten niet mogen overschrijden. Je kunt kiezen uit verschillende strategieën om het energieverbruik te optimaliseren. Gebruik prioriteiten om een hiërarchie van strategieën te bepalen.

Om een strategie toe te voegen en te beheren, kunt u het artikel over dit onderwerp volgen: Strategieën voor Reduxi-regelaars

Strategieën zijn de automatische besturingsmodi van de apparaten in tegenstelling tot de handmatige modi beschreven in 7.4. Handmatige bediening van apparaat

9. Systeem

Klik op om systeeminformatie en systeeminstellingen te openen:

1. Instellingen (zijmenu).
2. Systeem.



9.1. Identificatiecode

Instellingen/identificatie

De identifier toont u de systeeminformatie die bedoeld is om Reduxi Configurator en Reduxi controller te identificeren. Dit menu specificeert ook UnitID (de ID van de Reduxi Controller). Deze ID is erg belangrijk bij het oplossen van problemen met een specifieke locatie.

Opmerking: De gegevens zijn vooraf ingevuld en kunnen niet worden bewerkt of verwijderd.



9.2. Netwerk

Instellingen/Netwerk

De Netwerkmodule laat zien hoe de Reduxi controller is aangesloten op het netwerk. Met deze module kunt u Reduxi configureren volgens uw interne IT-netwerkregels. Hier kun je de verbindingsmethode selecteren of de communicatiemethode (Proxy) instellen.

Reduxi ondersteunt netwerken via:

• bekabeld netwerk (LAN),
• draadloos netwerk (Wi-Fi),



Bedraad (LAN) en draadloos (Wi-Fi) netwerk

Als de Reduxi-controller via een bekabeld netwerk (LAN) met het netwerk is verbonden, kunt u gegevens over deze verbinding opvragen onder het tabblad Bekabeld netwerk.

Onder het tabblad Draadloos netwerk kunt u de Reduxi controller verbinden met het netwerk via een draadloze verbinding (Wi-Fi). Je kunt het gewenste draadloze netwerk vinden door op de knop Scannen te klikken. Selecteer de gewenste draadloze verbinding en voer indien nodig het wachtwoord in.

Opmerking: Voor zowel bekabelde als draadloze netwerken kunt u een statisch of dynamisch IP-adres toewijzen aan de controller.



Alternatieve server (Proxy)

Als uw omgeving een proxyserver vereist, kunt u de proxyserverinstellingen configureren op het tabblad Proxyserver.



9.3. Open VPN

Instellingen/Open VPN

Open VPN is bedoeld voor ondersteuning op afstand.

Als je hulp op afstand wilt van ons ondersteuningsteam, moet je:

1. Sluit Reduxi aan op het internetnetwerk.
2. Bewerk de regels op de firewall voor IP 193.9.21.21 en TCP-poort 2002.
3. Voer het configuratiebestand in het veld Open VPN-configuratie in; stuur voor het Open VPN-configuratiebestand een verzoek naar onze support: support@reduxi.eu.

Als de Open VPN-verbinding werkt, wordt het IP-adres weergegeven. Stuur het IP-adres naar onze ondersteuning. Met dit IP-adres kan onze support toegang krijgen tot de Reduxi-controller via een open VPN-verbinding.

Om externe toegang via de Open VPN-verbinding uit te schakelen, sluit u de firewall of verwijdert u het Open VPN-configuratiebestand om externe toegang uit te schakelen.

Opmerking: Als de Open VPN-verbinding niet werkt, wordt er een fout weergegeven. Neem contact op met onze supportafdeling voor hulp: support@reduxi.eu.



9.4. Aansluiting

Instellingen/aansluiting

Met de connectormodule kunnen gegevens van de webcontroller worden verzonden:

• via Cloud naar onze webapplicatie Reduxi,
• in MQTT - indirecte server voor gegevens; gegevens kunnen naar een andere applicatie of database worden gestuurd.

Instellingen/Connector/Cloud

Als u uw Reduxi controller in de Reduxi web app wilt zien, verbind hem dan hier met de cloud. Reduxi webapplicatie maakt het mogelijk om overal een overzicht van de metingen te krijgen. Instructies voor het gebruik van de Reduxi webapplicatie kunt u vinden op onze website support.reduxi.eu.



Instellingen/Connector/MQTT

Voor MQTT-verbinding heb je toegang nodig tot gegevens op de MQTT-server. Toegang tot de MQTT-server is mogelijk via een certificaat of authenticatiegegevens. Je kunt hier definiëren in welk formaat de gegevens naar de MQTT broker worden gestuurd.

Op de MQTT-server is het, afhankelijk van de configuratie, nodig om toegang te verlenen tot de Reduxi-controller via de geselecteerde verbindingsmethode.

Zie de volgende artikelen voor meer details: Voorbeeld hoe Reduxi Configurator te verbinden met MQTT broker? en Reduxi Controller - MQTT API

9.5. Configuratie

Instellingen/Configuratie/Back-up

Met de Configurator Backup-module kunt u alle configuratiegegevens van de Reduxi Controller exporteren naar een configuratiebronbestand.

Instellingen/Configuratie/herstellen

Met de Configurator Restore module kunt u configuratiegegevens herstellen naar de Reduxi Controller vanuit het configuratiebronbestand.

Bij het importeren van configuratiegegevens kunnen we het type configuratiegegevens selecteren dat we willen importeren (Cloud-verbinding, MQTT-verbinding, Netwerk, OpenVPN).

Opmerking: Bij het herstellen van configuratiegegevens worden alle gegevens gewist en kunnen ze niet worden hersteld!

9.6. Distributienetbeheerder

9.7. De tijd

In de Time module kunnen we de tijdzone en de tijdserver invoeren waarmee Reduxi System de tijd update.

Als u een geldige NTP-server hebt ingevoerd en de Reduxi-controller toegang heeft tot het internetnetwerk, worden de datum en tijd met een bepaald tijdsinterval geüpdatet aan de hand van de gegevens van de NTP-server.

Opmerking: Als de NTP-server niet is ingesteld, de Reduxi-controller geen toegang heeft tot internet of de NTP-server niet bereikbaar is, kunt u de datum en tijd handmatig instellen.



9.8. Patch

Instellingen/update

Met de update module kunt u Reduxi Configurator updaten. Hier is automatische update mogelijk (voorkeursoptie met Stable-kanaal), of handmatig (waarbij de update wordt uitgevoerd door ons Reduxi-ondersteuningsteam via assistentie op afstand(Open VPN)).

Opmerking: Bij het updaten gaan de gegevens die zijn opgeslagen op de Reduxi-controller niet verloren. De gegevens blijven op de controller.



9.9. Herstart

Instellingen/herstart

Met de Reboot-module kunt u de Reduxi-controller opnieuw opstarten. Opnieuw opstarten kan in sommige gevallen bepaalde problemen oplossen. Tijdens de herstart is de Reduxi-controller niet beschikbaar en worden de metingen niet geregistreerd.
Opmerking: Als de Reduxi configurator niet herstart, ligt het probleem waarschijnlijk bij de Reduxi controller. Controleer de LED's aan de achterkant van de controller en neem contact op met onze ondersteuning om het probleem op te lossen: support@reduxi.eu. U kunt lezen wat elk lampje betekent in de instructies voor het aansluiten van de controller(Reduxi Controller).



9.10. Fabrieksreset

Instellingen/Fabrieksreset

Met de Factory Reset-module kunt u de Reduxi-controller resetten naar de fabrieksinstellingen ("Reset"). De reset is bedoeld om alle gegevens te wissen en de Reduxi-controller te resetten.

Als je op fabrieksreset klikt, worden er twee vensters geopend:

1. Geef aan dat je begrijpt dat alle gegevens verloren zullen gaan.
2. Bevestig de reset van de controller naar de fabrieksinstellingen.

Tijdens een fabrieksreset is de Reduxi controller niet beschikbaar en worden de metingen niet opgeslagen.

Opmerking: Als u de Reduxi-controller reset naar de fabrieksinstellingen, worden alle gegevens gewist en kunnen deze niet worden hersteld.



9.11. Gereedschap

Dit menu bevat enkele basistools voor probleemdiagnose.

10.In de fabriek ingesteld virtueel IP-adres van de controller

Als u besluit om het in de fabriek ingestelde IP-adres te gebruiken om verbinding te maken met de controller, moet u eerst een statisch IP-adres toewijzen aan uw computer en de Reduxi Controller met een UTP-kabel verbinden met uw computer.

Het in de fabriek ingestelde IP-adres van de Reduxi-controller:

• 10.100.100.50

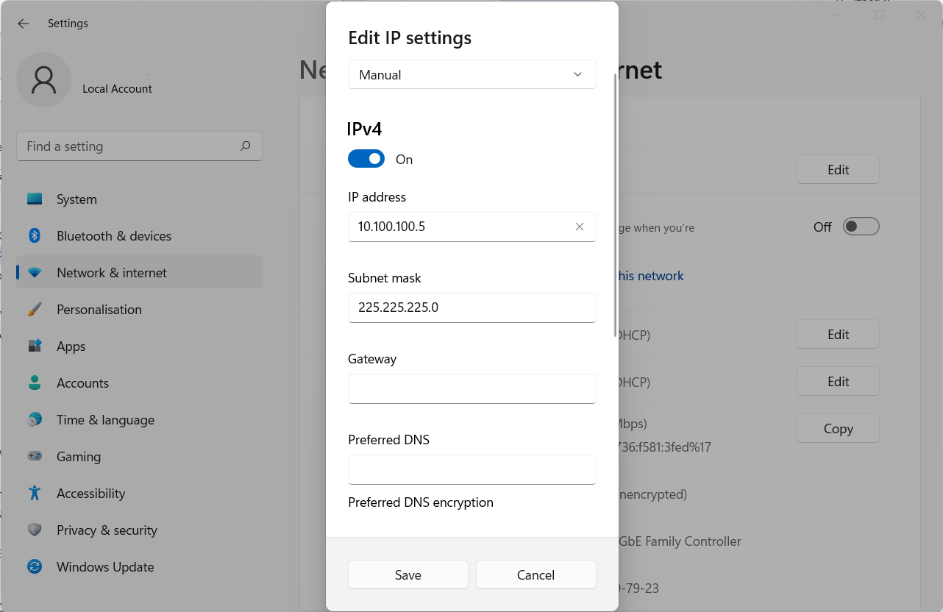

Stel het statische IP-adres van je computer in: 10.100.100.X (voer in plaats van X een willekeurig getal in van 2 tot 253, bijvoorbeeld 10.100.100.5 behalve 50 dat al is toegewezen aan de controller).



Nadat je met succes een statisch IP-adres hebt toegewezen aan je computer, voer je het in de fabriek ingestelde IP-adres van de controller in je browser in. De browser leidt u door naar de inlogpagina van Reduxi Configurator.



Opmerking: Het in de fabriek ingestelde IP-adres dient als een verbinding die altijd beschikbaar is, ongeacht de instellingen van de Reduxi-controller.
