Victron-batterij-instellingen
Victron-batterij-instellingen voor Reduxi: ESS-instellingen, Modbus TCP en unit-ID op het GX-apparaat.
1 Technische documentatie
Victron-documenten voor de Modbus TCP-verbinding en de ESS-instellingen:
- Modbus-TCP register list (XLSX) – Registerlijst. Op het tabblad Unit ID mapping ziet u welke unit-ID bij welk apparaat hoort.
- Data communication with Victron Energy products (PDF) – Whitepaper met de sectie over Modbus-TCP.
- Modbus-TCP FAQ – Hoe u Modbus-TCP inschakelt op een GX-apparaat.
- Energy Storage System (ESS) manual – Beschrijving van de ESS-instellingen in het GX-apparaat.
2 Benodigde apparatuur
U hebt nodig:
- Victron GX-apparaat met het aangesloten Victron-batterijsysteem
- Reduxi Controller
- Netwerkverbinding (Ethernet) tussen het GX-apparaat, de Reduxi Controller en uw router
- Laptop of tablet met internettoegang om het apparaat in Reduxi te configureren
3 Instellingen op het Victron GX-apparaat
Voer deze instellingen uit in het menu van het GX-apparaat. De schermafbeeldingen tonen de Remote Console van het GX-apparaat.
3.1 ESS-instellingen
Open Settings – ESS. Selecteer onder Grid metering de optie Inverter/Charger en bevestig.
De schermafbeeldingen tonen deze ESS-waarden:
| Instelling | Waarde |
|---|---|
| Mode | Optimized (without BatteryLife) |
| Grid metering | Inverter/Charger |
| Multiphase regulation | Individual phase |
| Minimum SOC (unless grid fails) | 30% |
| Limit inverter power | Off |
| Grid setpoint | 20 W |

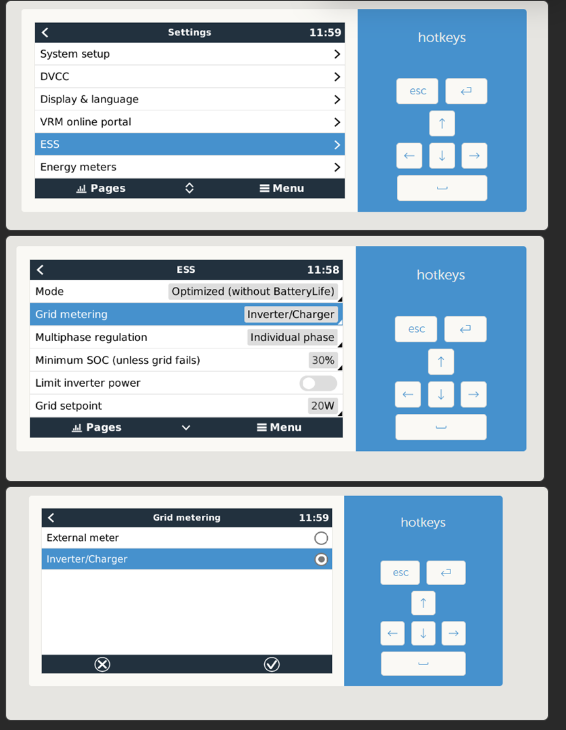

Tekstbeschrijving van deze afbeelding
Drie op elkaar gestapelde schermafbeeldingen van de Victron Remote Console, elk met een blauw paneel met sneltoetsen aan de rechterkant (knoppen esc en enter, pijltoetsen, spatiebalk). Boven: pagina Settings, tijd 11:59: System setup; DVCC; Display & language; VRM online portal; ESS (blauw gemarkeerd); Energy meters. Midden: pagina ESS, tijd 11:58: Mode: Optimized (without BatteryLife); Grid metering: Inverter/Charger (gemarkeerd); Multiphase regulation: Individual phase; Minimum SOC (unless grid fails): 30%; Limit inverter power: off (schakelaar); Grid setpoint: 20W. Onder: pagina Grid metering, tijd 11:59, met twee keuzerondjes: External meter (niet geselecteerd) en Inverter/Charger (gemarkeerd, geselecteerd). Pictogrammen in de onderste balk: een kruisje (annuleren) en een vinkje (bevestigen).
3.2 Modbus TCP inschakelen en de unit-ID uitlezen
Open de Device List en selecteer Settings.

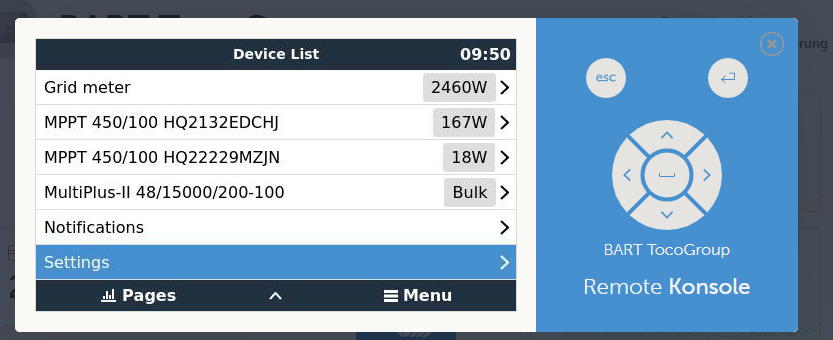

Tekstbeschrijving van deze afbeelding
Schermafbeelding van de Victron Remote Console, pagina Device List, tijd 09:50. Rijen: Grid meter 2460W; MPPT 450/100 HQ2132EDCHJ 167W; MPPT 450/100 HQ22229MZJN 18W; MultiPlus-II 48/15000/200-100 Bulk; Notifications (pijl); Settings (blauw gemarkeerd, pijl). Onderste balk: Pages, pijl omhoog, Menu. Rechts: blauw paneel met de knoppen esc en enter, een rond richtingenkruis, de tekst BART TocoGroup en Remote Konsole.
Selecteer Services.

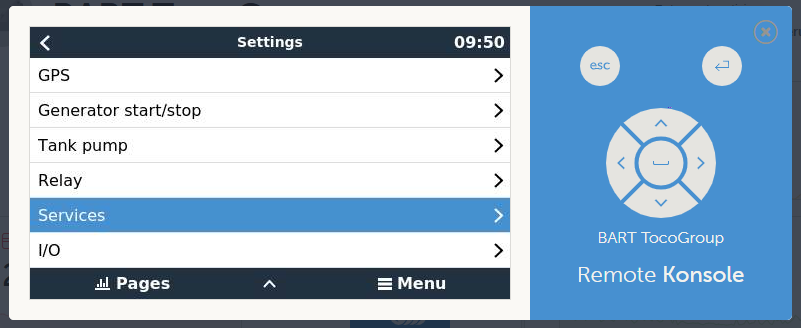

Tekstbeschrijving van deze afbeelding
Schermafbeelding van de Victron Remote Console. Links: menu Settings van het GX-apparaat met tijd 09:50 en een pijl terug. Lijst: GPS; Generator start/stop; Tank pump; Relay; Services (blauw gemarkeerd); I/O; elk met een pijl rechts. Onderste balk: Pages, een pijl omhoog, Menu. Rechts: blauw paneel met de knoppen esc en enter, een rond richtingenkruis met pijlen, de tekst BART TocoGroup en de tekst Remote Konsole.
Zet Modbus TCP op Enabled. Open daarna het item Modbus TCP.

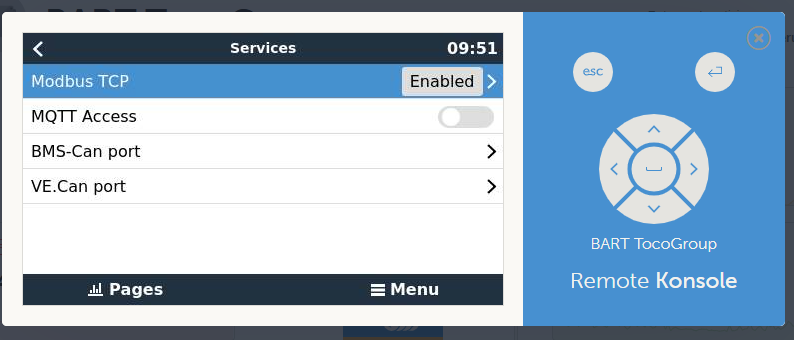

Tekstbeschrijving van deze afbeelding
Schermafbeelding van de Victron Remote Console, pagina Services, tijd 09:51, met een pijl terug. Rijen: Modbus TCP: Enabled (blauw gemarkeerd); MQTT Access: off (schakelaar); BMS-Can port (pijl); VE.Can port (pijl). Onderste balk: Pages, Menu. Rechts: blauw paneel met de knoppen esc en enter, een richtingenkruis, de tekst BART TocoGroup en Remote Konsole.
Selecteer Available services.

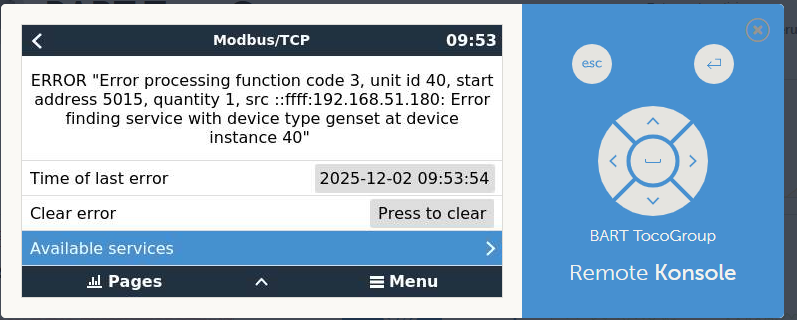

Tekstbeschrijving van deze afbeelding
Schermafbeelding van de Victron Remote Console, pagina Modbus/TCP, tijd 09:53, met een pijl terug. Foutmelding: ERROR "Error processing function code 3, unit id 40, start address 5015, quantity 1, src ::ffff:192.168.51.180: Error finding service with device type genset at device instance 40". Rijen: Time of last error: 2025-12-02 09:53:54; Clear error: knop Press to clear; Available services (blauw gemarkeerd, pijl rechts). Onderste balk: Pages, pijl omhoog, Menu. Rechts: blauw paneel met de knoppen esc en enter, een richtingenkruis, de tekst BART TocoGroup en Remote Konsole.
Onder Available services ziet u de aangesloten apparaten met hun unit-ID's. De unit-ID van de batterij hebt u later in Reduxi nodig als Modbus-adres.

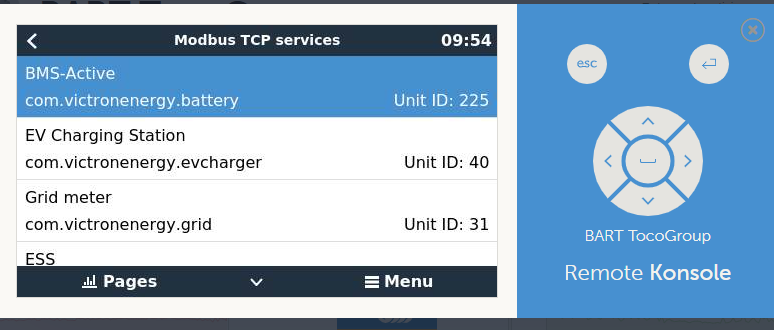

Tekstbeschrijving van deze afbeelding
Schermafbeelding van de Victron Remote Console, pagina Modbus TCP services, tijd 09:54. Lijst: BMS-Active, com.victronenergy.battery, Unit ID: 225 (blauw gemarkeerd); EV Charging Station, com.victronenergy.evcharger, Unit ID: 40; Grid meter, com.victronenergy.grid, Unit ID: 31; ESS (afgesneden, geen verdere gegevens zichtbaar). Onderste balk: Pages, pijl omlaag, Menu. Rechts: blauw paneel met de knoppen esc en enter, een richtingenkruis, de tekst BART TocoGroup en Remote Konsole.
| Service | Unit-ID in de schermafbeelding |
|---|---|
BMS-Active (com.victronenergy.battery) |
225 |
EV Charging Station (com.victronenergy.evcharger) |
40 |
Grid meter (com.victronenergy.grid) |
31 |
4 Inloggen op de Reduxi-webinterface
U kunt de Reduxi-webinterface op twee manieren openen:
Tekstbeschrijving van deze afbeelding
Schermafbeelding van drie schermen van de Reduxi mobiele app naast elkaar, met cyaan kaders en nummerbadges 2 tot 4. Linker scherm (dashboard, donker thema): menupictogram linksboven gemarkeerd met een kader en badge 2; logo 'reduxi'; tabbladen 'Real time data' (actief) en 'Statistics'; prijs 5.79 € en temperatuur 3.2 °C; energiestroomdiagram met een huis in het midden (-1.25 kW) en pictogrammen met waarden 69.0 W, 1.3 kW, 1.1 kW (rode ring), -165.0 W met 97 % (rode ring) en onderaan waarden van 0.0 W; tabbladen 'Power' en 'Energy'; onderste navigatie: Dashboard, Diagnostics, Device control, Settings. Middelste scherm (zijmenu): logo 'reduxi', 'Number of locations: 1233', kop 'Reduxi device management', items '+ Add Reduxi location' en 'Reduxi devices' (gemarkeerd met een kader en badge 3), daarna 'My profile' en 'About app'. Rechter scherm (apparaatpagina): Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten; status 'Connected'; kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'; kaart 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' met de knop 'Activate tunnel connection' (gemarkeerd met een kader en badge 4); kaart 'Unit details' met het veld 'Unit ID'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding bestaande uit twee delen naast elkaar. Linkerdeel: scherm van de Reduxi mobiele app op een donkere achtergrond. Bovenaan: knop Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten en een klemmenblok; status 'Connected' met een Wi-Fi-pictogram. Kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'. Kaart 'Connect to configurator' met een sleutelpictogram: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' en de knop 'Open configurator', gemarkeerd met een cyaan kader en nummerbadge 5. Daaronder: kaart 'Unit details' met een veld 'Unit ID' (waarde niet zichtbaar). Rechterdeel: Reduxi Configurator geopend in een browser, gemarkeerd met een cyaan kader en nummerbadge 6. Koptekst: terugpijl, 'Tunnel connection', herlaadpictogram. Zijbalk links met pictogrammen (bliksem, chip, bliksemschicht, staafdiagram, tandwiel). Pagina 'Home' met een groen linkpictogram. Groene melding: 'New patch available. Click here to apply.' met een sluitkruisje. Tijd 09:12:56. Energiestroomdiagram met een huis in het midden (1.700 kW) en pictogrammen voor net (0.000 kW), zon (1.700 kW), batterij (groen, 0.000 kW en 0.800 kW), een apparaat links (0.900 kW), een elektrisch voertuig en een lader of apparaat onderaan. Label 'Energy manager' onderaan.
http://reduxi.local in. Het IP-adres van de controller vindt u in de apparatenlijst van uw router of in de Reduxi app onder Reduxi devices.admin · Wachtwoord: admin (fabrieksinstelling)Tekstbeschrijving van deze afbeelding
Schermafbeelding van de inlogpagina van de Reduxi Configurator in een Chrome-browservenster. De adresbalk toont 'Not secure' en 'reduxi.local'; de adresbalk is gemarkeerd met een cyaan kader en een vergrote kopie ervan (cyaan kader, tekst 'Not secure reduxi.local') staat links, verbonden door een cyaan lijn. Paginaachtergrond: lichtgrijze lijntekening van een huis met zonnepanelen (groen), een laadpunt aan de muur, een omvormer, een auto en een laadpaal. Linksboven: logo 'reduxi configurator'. In het midden een inlogvak met de titel 'Login', een taalkeuze (Engelse vlag, 'English'), een veld voor de gebruikersnaam en een wachtwoordveld, en een donkere knop 'Login'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de webinterface van de Reduxi Configurator na het inloggen, licht thema. Linksboven: logo 'reduxi configurator'. Koptekstbalk: 'Home' links, groene status 'Connected' rechtsboven. Zijbalk links: uitgeklapte sectie 'Devices' met een lijst van items, daarna ingeklapte secties 'Manager', 'Configuration' en 'Settings'. Hoofdgedeelte: energiestroomdiagram. Huis in het midden met ring, waarde 24.20 kW. Netpictogram linksboven, 24.20 kW (rode stip op de lijn). Zonpictogram rechtsboven, waarde '-'. Pictogram links (batterij of apparaat), 6.700 kW (groene stip op de lijn). Pictogrammen rechts (batterijopslag en een apparaat), waarden '-'. EV charger-pictogram linksonder, 31.00 kW. Nog een apparaatpictogram rechtsonder. Label 'Energy manager' onder het huis.
5 De Victron-batterij toevoegen aan Reduxi
Met deze stappen voegt u de batterij toe of bewerkt u een bestaand apparaat.
5.1 Basisinstellingen
Log lokaal in op de Reduxi Configurator op de controller (zie Punt 4) en klik op + Add device.
Selecteer in de eerste stap (basisinstellingen) het apparaattype en het type van de Victron-batterij en voer een naam naar keuze in. Druk daarna op Next.
5.2 Communicatie-instellingen
Voer de verbindingsgegevens van het GX-apparaat in:
| Parameter | Waarde |
|---|---|
| Verbinding | TCP/IP |
| IP | IP-adres van het Victron GX-apparaat |
| Poort |
502 (standaard Modbus TCP-poort) |
| Modbus-adres | Unit-ID van de batterij, af te lezen onder Available services (zie punt 3) |
5.3 Communicatie testen
Klik onderaan in de wizard op Test communication. De test leest de Victron-batterij één keer uit en slaat niets op. Als de test slaagt, klikt u op Done: alleen met Done wordt het apparaat aangemaakt.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de onderste knoppenbalk van een pagina van de Reduxi Configurator. Links: knop 'Back'. Rechts: knop 'Test communication' (gemarkeerd met een cyaan kader) en donkere knop 'Done'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de pagina 'Communication channel and device configuration' van de Reduxi Configurator. Connection *: TCP/IP (keuzelijst). IP *: 192.168.50.243, met de knop 'Scan for IP'. Port *: 502, met de knop 'Test port'. Modbus unit ID *: 1. Knoppen onderaan: Back (links), Test communication en Done (rechts). De knop Done is gemarkeerd met een cyaan kader.
6 De meetwaarden controleren
6.1 Last measurements
Controleer nadat de communicatie tot stand is gebracht de waarden van de batterij onder Devices in de Reduxi Configurator.
6.2 Besturing door Reduxi inschakelen
Om het apparaat door Reduxi te laten aansturen, stelt u onder Devices in de Reduxi Configurator het control type van het apparaat in op AUTO. Pas dan hebben strategiecommando's invloed op de batterij.
Om de energiekosten te verlagen met dynamische prijzen en dynamische tarieven, definieert u een strategie zoals beschreven in Strategies for Reduxi controller.
✓ Samenvatting
Voorbereiding (punt 1–2): Open de Victron-documenten en maak het GX-apparaat, de Reduxi Controller en een laptop klaar.
Victron GX-apparaat (punt 3): Stel Grid metering in op Inverter/Charger, schakel Modbus TCP in en lees de unit-ID van de batterij uit.
Toevoegen aan Reduxi (punt 4–5): Log in op de Reduxi-webinterface, voeg het apparaat toe en voer IP-adres, poort 502 en unit-ID in.
In gebruik nemen (Punt 6): Controleer de meetwaarden en stel het control type in op AUTO.
→ Veelvoorkomende problemen
| Probleem | Oplossing |
|---|---|
| De communicatietest mislukt | Controleer of Modbus TCP op Enabled staat onder Settings – Services op het GX-apparaat. Controleer het IP-adres van het GX-apparaat, poort 502 en de unit-ID onder Available services. |
| De pagina Modbus/TCP op het GX-apparaat toont een fout | De pagina toont de fout en het tijdstip van de laatste fout. Druk op Clear error en voer de test opnieuw uit. |
| Open configurator opent niet of blijft leeg | De tunnel is nog niet actief. Wacht ongeveer 30 seconden en controleer of de controller online is. |
Inloggen met admin wordt geweigerd |
Het wachtwoord is tijdens de installatie gewijzigd. Vraag het aan de installateur. Het wachtwoord van uw Reduxi-account werkt hier niet. |
reduxi.local laadt niet |
Uw apparaat bevindt zich niet in hetzelfde netwerk als de controller. Gebruik het IP-adres of de tunnelverbinding. |
| Communicatietest mislukt, apparaat toont offline | Controleer de bereikbaarheid, het IP-adres, de poort en de unit ID, en of het protocol op het apparaat is ingeschakeld. |
