SAJ CM2 BESS aansluiten op de Reduxi controller
Integreer de SAJ CM2 BESS via Modbus TCP met de Reduxi Controller. Zo hebt u maximale flexibiliteit en lagere kosten en een lager energieverbruik.
Tekstbeschrijving van deze afbeelding

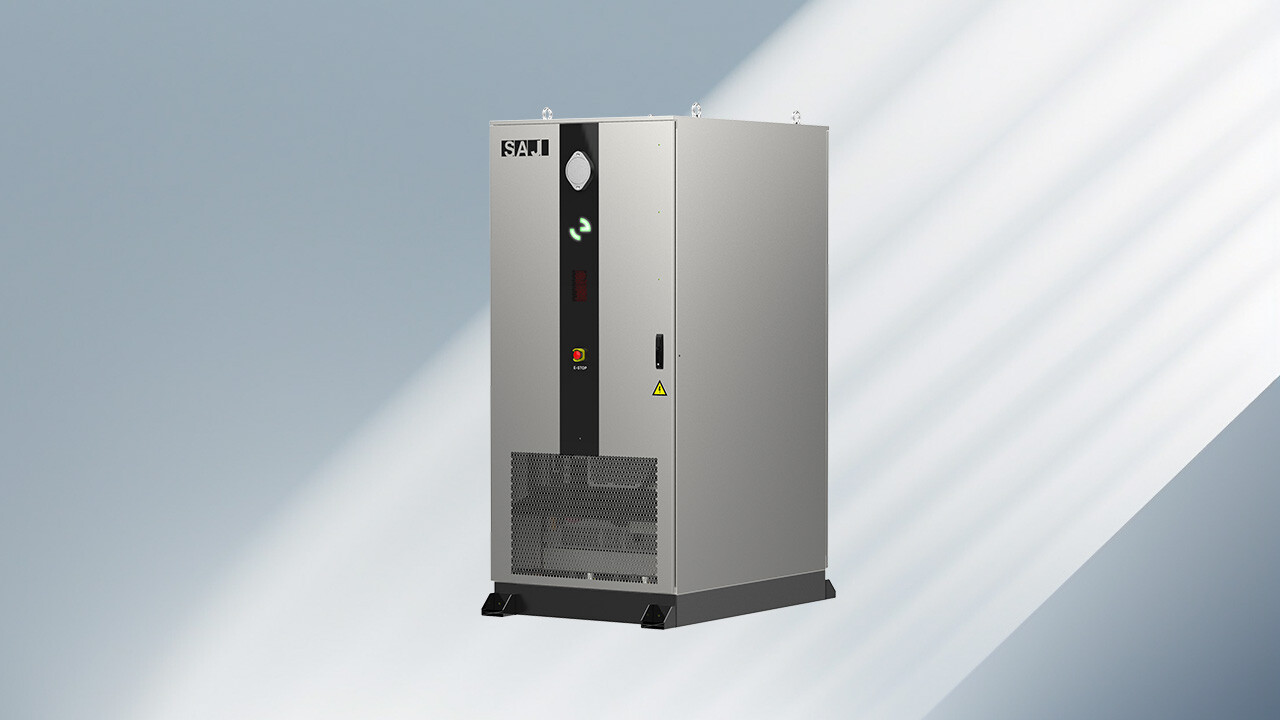

Productfoto van de SAJ CM2 Smart C&I All-in-One BESS: een hoge, smalle zilvergrijze kast met het SAJ-logo linksboven, een zwarte verticale strip aan de voorkant met kleine groene en rode controlelampjes, een geel waarschuwingsbord rechtsonder op de voordeur en een rooster onderaan, op een donkere voet. De achtergrond is een blauwgrijs verloop met diagonale lichtstrepen.
1 Voorbereiding
1.1 Technische documentatie
- CM2 Quick Installation Guide – Beknopte installatiehandleiding voor de SAJ CM2
- CM2 Full Installation Manual – Volledige gebruikershandleiding van de SAJ CM2
- SAJ CM2 series product page – Productpagina van de Smart C&I All-in-One BESS
1.2 Benodigde apparatuur
- Reduxi Controller
- SAJ CM2-batterijsysteem (CM2-EMS BESS)
- Ethernetkabel en een lokale router
- Laptop of tablet met internettoegang om het apparaat in Reduxi te configureren
2 De SAJ CM2 aansluiten op de Reduxi Controller
2.1 Vereisten
Om de CM2-EMS BESS te laten communiceren met de Reduxi Controller hebt u twee dingen nodig:
- Modbus TCP/IP moet geopend zijn.
- Het IP-adres van het SAJ CM2-batterijsysteem.
2.2 De SAJ CM2 aansluiten op het lokale netwerk
De SAJ CM2 en de Reduxi Controller moeten zich in hetzelfde netwerk bevinden.
- Verbind de CM2 BESS via Ethernet met de lokale router. Gedetailleerde instructies vindt u in de CM2-handleiding.
- De Modbus-poort 502 op de CM2 wordt automatisch geopend wanneer u de CM2 via Ethernet aansluit.
Tekstbeschrijving van deze afbeelding

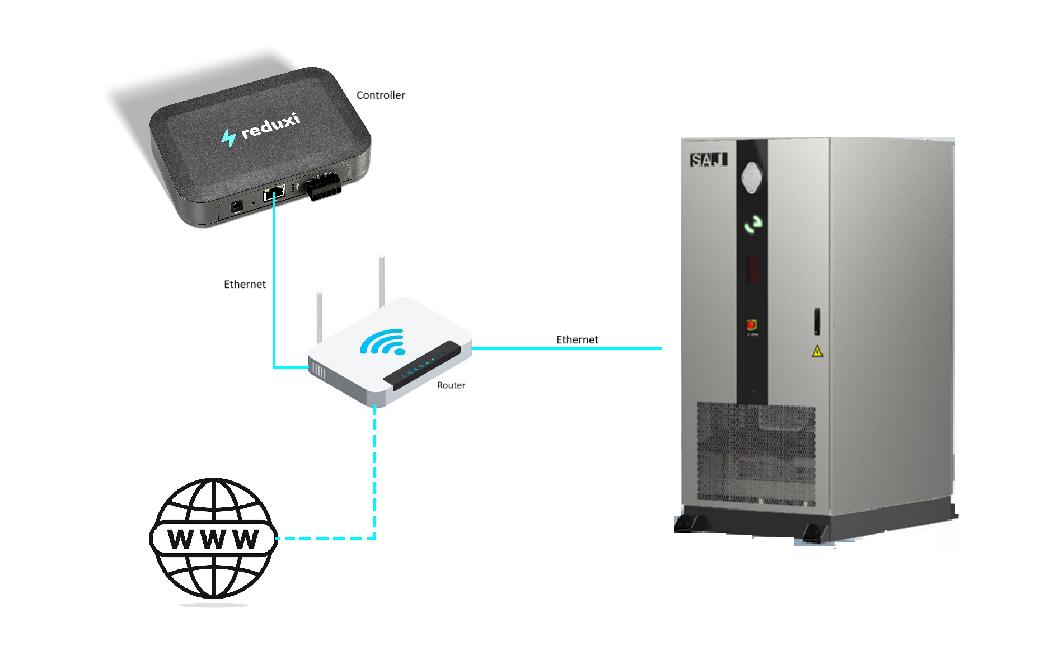

Schema van de netwerkverbinding tussen een Reduxi Controller, een router en een SAJ CM2-batterijkast, op een witte achtergrond. Linksboven: zwarte Reduxi Controller met het reduxi-logo, label Controller. In het midden: witte wifirouter met twee antennes, label Router. Rechts: hoge grijze batterijkast met SAJ-logo bovenaan, zwarte voorstrip en ventilatierooster onderaan. Lijnen: doorgetrokken blauwe lijn met het label Ethernet van de Controller omlaag naar de Router; doorgetrokken blauwe lijn met het label Ethernet van de Router naar de SAJ-kast; gestippelde lichtblauwe lijn van de Router omlaag naar een wereldbolpictogram met de letters WWW (internet).
3 Inloggen op de Reduxi-webinterface
U kunt de Reduxi-webinterface op twee manieren openen:
Tekstbeschrijving van deze afbeelding
Schermafbeelding van drie schermen van de Reduxi mobiele app naast elkaar, met cyaan kaders en nummerbadges 2 tot 4. Linker scherm (dashboard, donker thema): menupictogram linksboven gemarkeerd met een kader en badge 2; logo 'reduxi'; tabbladen 'Real time data' (actief) en 'Statistics'; prijs 5.79 € en temperatuur 3.2 °C; energiestroomdiagram met een huis in het midden (-1.25 kW) en pictogrammen met waarden 69.0 W, 1.3 kW, 1.1 kW (rode ring), -165.0 W met 97 % (rode ring) en onderaan waarden van 0.0 W; tabbladen 'Power' en 'Energy'; onderste navigatie: Dashboard, Diagnostics, Device control, Settings. Middelste scherm (zijmenu): logo 'reduxi', 'Number of locations: 1233', kop 'Reduxi device management', items '+ Add Reduxi location' en 'Reduxi devices' (gemarkeerd met een kader en badge 3), daarna 'My profile' en 'About app'. Rechter scherm (apparaatpagina): Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten; status 'Connected'; kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'; kaart 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' met de knop 'Activate tunnel connection' (gemarkeerd met een kader en badge 4); kaart 'Unit details' met het veld 'Unit ID'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding bestaande uit twee delen naast elkaar. Linkerdeel: scherm van de Reduxi mobiele app op een donkere achtergrond. Bovenaan: knop Back; afbeelding van een zwarte Reduxi controller met twee Ethernet-poorten en een klemmenblok; status 'Connected' met een Wi-Fi-pictogram. Kaart 'Update available': 'New update is available for your Reduxi device.' met de knop 'Download and install update'. Kaart 'Connect to configurator' met een sleutelpictogram: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' en de knop 'Open configurator', gemarkeerd met een cyaan kader en nummerbadge 5. Daaronder: kaart 'Unit details' met een veld 'Unit ID' (waarde niet zichtbaar). Rechterdeel: Reduxi Configurator geopend in een browser, gemarkeerd met een cyaan kader en nummerbadge 6. Koptekst: terugpijl, 'Tunnel connection', herlaadpictogram. Zijbalk links met pictogrammen (bliksem, chip, bliksemschicht, staafdiagram, tandwiel). Pagina 'Home' met een groen linkpictogram. Groene melding: 'New patch available. Click here to apply.' met een sluitkruisje. Tijd 09:12:56. Energiestroomdiagram met een huis in het midden (1.700 kW) en pictogrammen voor net (0.000 kW), zon (1.700 kW), batterij (groen, 0.000 kW en 0.800 kW), een apparaat links (0.900 kW), een elektrisch voertuig en een lader of apparaat onderaan. Label 'Energy manager' onderaan.
http://reduxi.local in. Het IP-adres van de controller vindt u in de apparatenlijst van uw router of in de Reduxi app onder Reduxi devices.admin · Wachtwoord: admin (fabrieksinstelling)Tekstbeschrijving van deze afbeelding
Schermafbeelding van de inlogpagina van de Reduxi Configurator in een Chrome-browservenster. De adresbalk toont 'Not secure' en 'reduxi.local'; de adresbalk is gemarkeerd met een cyaan kader en een vergrote kopie ervan (cyaan kader, tekst 'Not secure reduxi.local') staat links, verbonden door een cyaan lijn. Paginaachtergrond: lichtgrijze lijntekening van een huis met zonnepanelen (groen), een laadpunt aan de muur, een omvormer, een auto en een laadpaal. Linksboven: logo 'reduxi configurator'. In het midden een inlogvak met de titel 'Login', een taalkeuze (Engelse vlag, 'English'), een veld voor de gebruikersnaam en een wachtwoordveld, en een donkere knop 'Login'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de webinterface van de Reduxi Configurator na het inloggen, licht thema. Linksboven: logo 'reduxi configurator'. Koptekstbalk: 'Home' links, groene status 'Connected' rechtsboven. Zijbalk links: uitgeklapte sectie 'Devices' met een lijst van items, daarna ingeklapte secties 'Manager', 'Configuration' en 'Settings'. Hoofdgedeelte: energiestroomdiagram. Huis in het midden met ring, waarde 24.20 kW. Netpictogram linksboven, 24.20 kW (rode stip op de lijn). Zonpictogram rechtsboven, waarde '-'. Pictogram links (batterij of apparaat), 6.700 kW (groene stip op de lijn). Pictogrammen rechts (batterijopslag en een apparaat), waarden '-'. EV charger-pictogram linksonder, 31.00 kW. Nog een apparaatpictogram rechtsonder. Label 'Energy manager' onder het huis.
4 De SAJ CM2 toevoegen aan Reduxi
Met deze stappen voegt u een nieuwe SAJ CM2 toe of bewerkt u een bestaande.
4.1 Basisinstellingen
Log lokaal in bij de Reduxi Configurator op de controller (zie punt 3) en klik op + Add device.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de zijbalk links van de Reduxi Configurator. Bovenaan: reduxi-logo met de tekst CONFIGURATOR. Ingeklapte secties: Devices (plusteken) en Strategies (plusteken). Daaronder twee knoppen naast elkaar: Add device (plusteken, gemarkeerd met een blauw kader) en Add strategy (plusteken). Daaronder twee items: Settings en Profile. Het gebied rechts van de zijbalk is leeg en wit.
Selecteer in de eerste stap (basisinstellingen) de basisparameters van het apparaat:
- Device type:
Hybrid Inverter - Type:
SAJ CM2 - Name: een naam die bij het model past
Tekstbeschrijving van deze afbeelding

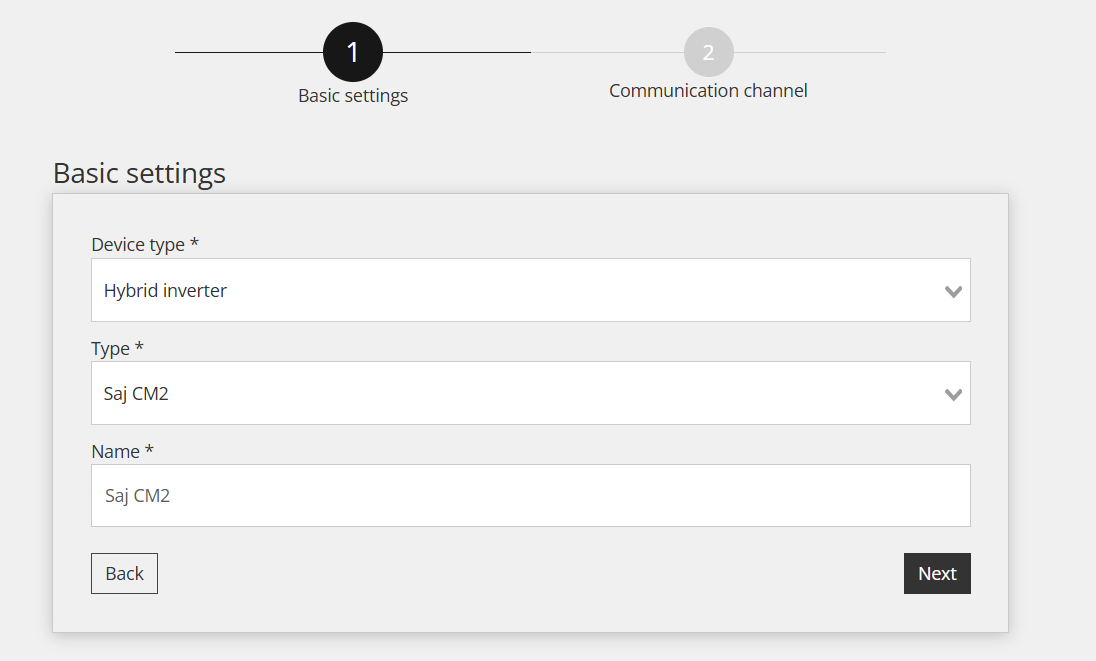

Schermafbeelding van de apparaatwizard van de Reduxi Configurator, stap 1 Basic settings. Stappenindicator: 1 Basic settings (actief), 2 Communication channel (grijs). Kop: Basic settings. Velden: Device type *: Hybrid inverter; Type *: Saj CM2; Name *: Saj CM2. Knoppen: Back, Next.
4.2 Communicatie-instellingen
Voer de Modbus ID en het IP-adres in die u van het SAJ CM2-systeem hebt gekregen.
Tekstbeschrijving van deze afbeelding

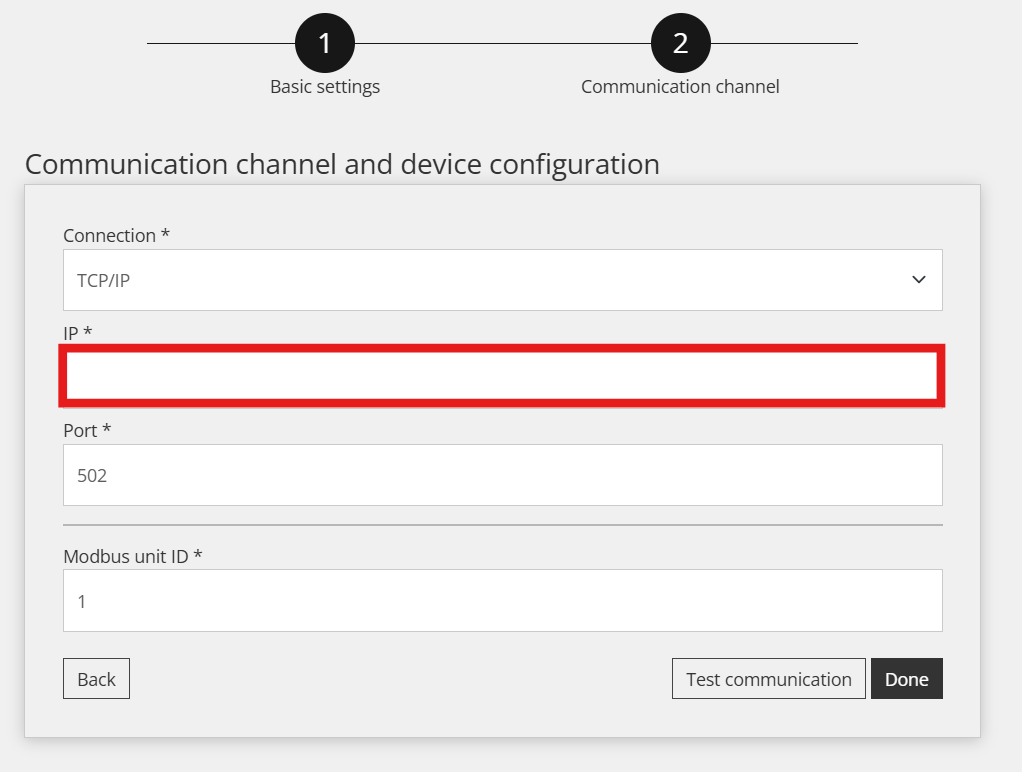

Schermafbeelding van de apparaatwizard van de Reduxi Configurator, stap 2 Communication channel. Stappenindicator: 1 Basic settings, 2 Communication channel (actief). Kop: Communication channel and device configuration. Velden: Connection *: TCP/IP; IP *: leeg, gemarkeerd met een rood kader; Port *: 502; Modbus unit ID *: 1. Knoppen: Back, Test communication, Done.
4.3 Communicatie testen
Klik onderaan in de wizard op Test communication. Hiermee leest u de SAJ CM2 één keer uit en wordt er niets opgeslagen. Is de test geslaagd, klik dan op Done: alleen Done maakt het apparaat aan.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de onderste knoppenbalk van een pagina van de Reduxi Configurator. Links: knop 'Back'. Rechts: knop 'Test communication' (gemarkeerd met een cyaan kader) en donkere knop 'Done'.
Tekstbeschrijving van deze afbeelding
Schermafbeelding van de pagina 'Communication channel and device configuration' van de Reduxi Configurator. Connection *: TCP/IP (keuzelijst). IP *: 192.168.50.243, met de knop 'Scan for IP'. Port *: 502, met de knop 'Test port'. Modbus unit ID *: 1. Knoppen onderaan: Back (links), Test communication en Done (rechts). De knop Done is gemarkeerd met een cyaan kader.
Mislukt de test, controleer dan of u de juiste Modbus ID en het juiste IP-adres hebt ingevoerd. Blijft het probleem bestaan, neem dan contact op met het Reduxi Support Team.
5 De meetwaarden controleren
5.1 Last measurements
Zodra de communicatie tot stand is gebracht, controleert u als extra test de waarden onder Devices – SAJ CM2 in de Reduxi Configurator.
Tekstbeschrijving van deze afbeelding

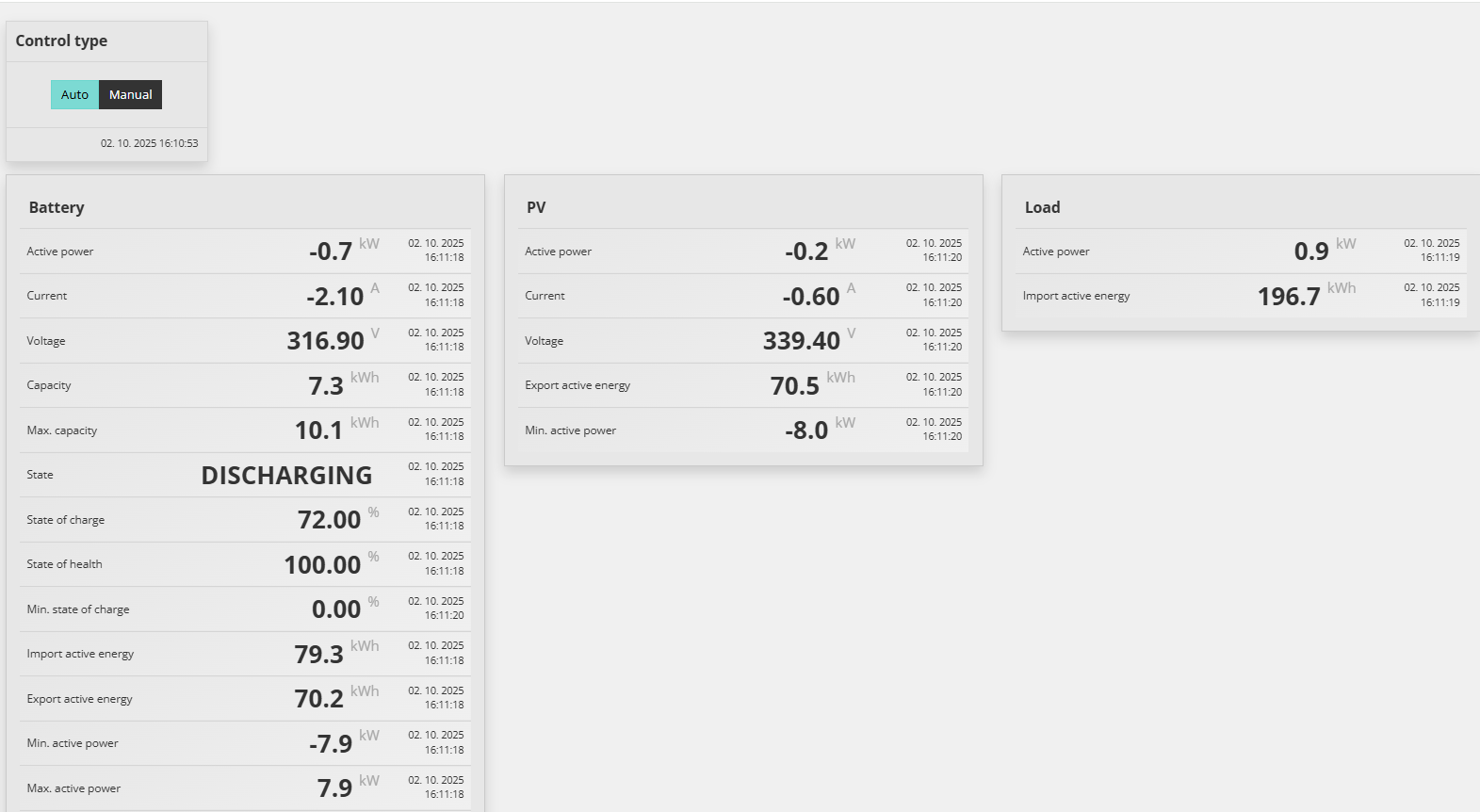

Schermafbeelding van de weergave Last measurements van de SAJ CM2 in de Reduxi Configurator (paginakop en linkermenu maken geen deel uit van de afbeelding). Kaart Control type: schakelaar Auto (groen gemarkeerd) en Manual; tijdstempel 02. 10. 2025 16:10:53. Kaart Battery: Active power: -0.7 kW; Current: -2.10 A; Voltage: 316.90 V; Capacity: 7.3 kWh; Max. capacity: 10.1 kWh; State: DISCHARGING; State of charge: 72.00 %; State of health: 100.00 %; Min. state of charge: 0.00 %; Import active energy: 79.3 kWh; Export active energy: 70.2 kWh; Min. active power: -7.9 kW; Max. active power: 7.9 kW. Kaart PV: Active power: -0.2 kW; Current: -0.60 A; Voltage: 339.40 V; Export active energy: 70.5 kWh; Min. active power: -8.0 kW. Kaart Load: Active power: 0.9 kW; Import active energy: 196.7 kWh. De tijdstempels zijn 02. 10. 2025, tussen 16:11:18 en 16:11:20.
5.2 Besturing door Reduxi inschakelen
Voor geavanceerde batterijsturing neemt u het apparaat op in de Reduxi-strategie. Stel onder Devices – SAJ CM2 in de Reduxi Configurator het control type in op AUTO. Alleen dan hebben strategiecommando's invloed op de batterij.
Voor maximale flexibiliteit en lagere energiekosten met dynamische prijzen en dynamische tarieven definieert u een strategie zoals beschreven in Strategieën voor de Reduxi-controller.
Nadat u het apparaat hebt toegevoegd, kunt u het ook bewaken en bedienen in de Reduxi-applicatie.
✓ Samenvatting
Voorbereiding (punt 1–2): Gebruik de handleidingen van de SAJ CM2. Verbind de CM2 via Ethernet met de lokale router, in hetzelfde netwerk als de Reduxi Controller.
SAJ CM2 (punt 2): Modbus TCP/IP moet geopend zijn. Poort 502 wordt automatisch geopend. Noteer het IP-adres en de Modbus ID.
Toevoegen aan Reduxi (punt 3–4): Meld u aan bij de Reduxi-webinterface. Voeg het apparaat toe, voer de Modbus ID en het IP-adres in en voer Test communication uit.
In gebruik nemen (punt 5): Controleer de laatste metingen. Stel het control type in op AUTO en definieer een strategie.
→ Veelvoorkomende problemen
| Probleem | Oplossing |
|---|---|
| De communicatietest mislukt | Controleer de Modbus ID en het IP-adres. Controleer of de SAJ CM2 en de Reduxi Controller zich in hetzelfde netwerk bevinden. Controleer of Modbus TCP/IP geopend is. |
| Open configurator opent niet of blijft leeg | De tunnel is nog niet actief. Wacht ongeveer 30 seconden en controleer of de controller online is. |
Inloggen met admin wordt geweigerd |
Het wachtwoord is tijdens de installatie gewijzigd. Vraag het aan de installateur. Het wachtwoord van uw Reduxi-account werkt hier niet. |
reduxi.local laadt niet |
Uw apparaat bevindt zich niet in hetzelfde netwerk als de controller. Gebruik het IP-adres of de tunnelverbinding. |
| Communicatietest mislukt, apparaat toont offline | Controleer de bereikbaarheid, het IP-adres, de poort en de unit ID, en of het protocol op het apparaat is ingeschakeld. |
