1. Wprowadzenie

Reduxi Configurator to interfejs sieciowy służący do konfiguracji Reduxi Controller.

Dzięki systemowi zarządzania energią Reduxi można teraz mierzyć i analizować zużycie energii elektrycznej. Wykorzystując specjalne strategie, Reduxi umożliwia optymalizację wykorzystania energii elektrycznej i obniżenie jej kosztów.

Konfigurator Reduxi można rozpoznać po prostym interfejsie na jasnym tle.

Aby skonfigurować i obsługiwać system Reduxi, należy:

1. Podłącz kontroler Reduxi.
2. Połącz się z Reduxi Configurator poprzez reduxi.local (patrz instrukcja Reduxi Controller ).
3. Aby uzyskać dodatkowe funkcje, połącz się z aplikacją Reduxi Cloud.

Niniejsza instrukcja obsługi opisuje Reduxi Configurator.

Uwaga: Instrukcje dotyczące podłączania kontrolera oraz instrukcje dotyczące korzystania z aplikacji internetowej można znaleźć na naszej stronie internetowej www.reduxi.eu.



2. Szybkie kroki do podłączenia Reduxi Controller

Jak wyjaśniono w instrukcji Reduxi Controller, wykonaj następujące kroki, aby połączyć się z kontrolerem i otworzyć Reduxi Configurator:

• Podłącz zasilacz AC-DC do gniazda DC Reduxi i podłącz go do gniazda zasilania; pierwsza górna dioda LED powinna się zaświecić - zielone światło.

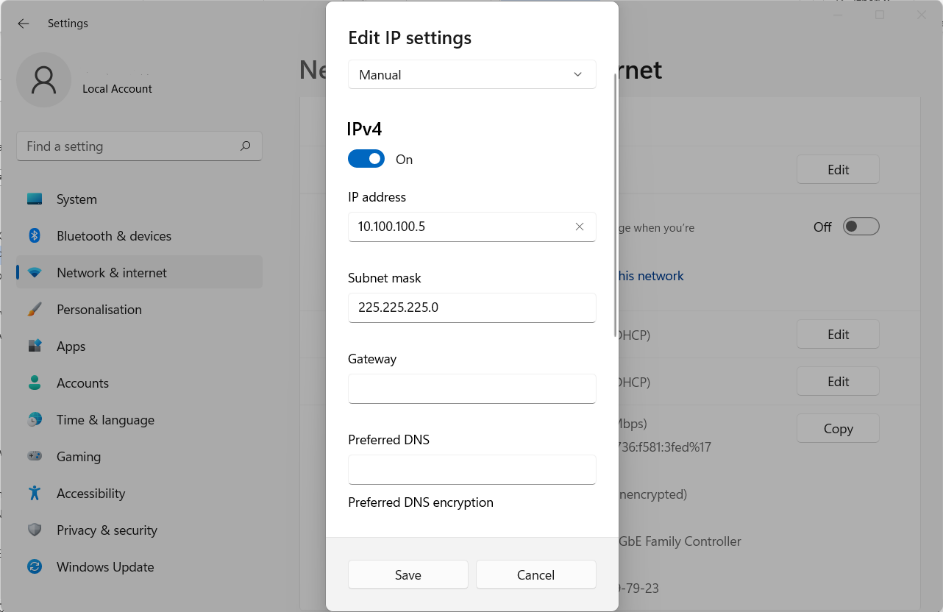

• Konfiguracja połączenia sieciowego
• Otwórz przeglądarkę i przejdź do strony http://reduxi.local
• Nastąpi przekierowanie do strony logowania Reduxi Configurator.
• Aby zalogować się do Reduxi Configurator, wprowadź fabrycznie ustawioną nazwę użytkownika i hasło:
  • Nazwa użytkownika: admin
  • Hasło: admin

Po pomyślnym zalogowaniu zalecamy zmianę hasła dla nazwy użytkownika admin ze względów bezpieczeństwa. Możesz to zrobić w swoim profilu. Nie możesz zmienić nazwy użytkownika admin. Można jednak utworzyć nowego użytkownika z nową nazwą użytkownika.

Uwaga: w przypadku nieudanego logowania pojawi się komunikat o błędzie. Upewnij się, że wprowadziłeś prawidłowe informacje. Alternatywnie, przywróć ustawienia fabryczne. Jeśli nadal masz problemy z logowaniem, skontaktuj się z naszym działem pomocy technicznej: support@reduxi.eu.



3. Pierwsza strona konfiguratora Reduxi

Po pomyślnym zalogowaniu zostaniesz przekierowany na pierwszą stronę Reduxi Configurator. Po wejściu na tę stronę można zawsze uzyskać dostęp do strony głównej, klikając logo Reduxi (w lewym górnym rogu).

Na stronie głównej masz dostęp do:

• deska rozdzielcza,
• menu boczne, - "Dodaj urządzenie" i "Dodaj strategię" to dwa kluczowe kroki, które należy wykonać w Konfiguratorze (patrz 7. Urządzenia i 8. Strategie)
• profil
• ustawienia.

3.1. Pulpit nawigacyjny

Pulpit nawigacyjny umożliwia wyświetlanie bieżących pomiarów dla każdej dodanej kategorii urządzeń.

Czas ostatniego pomiaru jest wskazywany w górnej środkowej części. W prawym górnym rogu znajduje się przycisk do wyświetlania pomiarów w czasie rzeczywistym.

Kliknięcie wybranej kategorii spowoduje przekierowanie do strony ze szczegółowymi danymi na temat urządzenia, które zostało do niej dodane jako pierwsze. Na przykład kliknięcie kategorii Elektrownie słoneczne oznacza przekierowanie do pierwszego urządzenia dodanego w kategorii Elektrownie słoneczne.

3.2. Menu boczne

Pierwsza strona/Menu boczne

Z bocznego (lewego) menu można uzyskać dostęp do:

• wyświetlanie urządzeń,
• wyświetlanie strategii,
• dodawanie urządzeń,
• dodawanie strategii,
• ustawienia.
• profil.



4. Profil

Dostęp do modułu Profil można uzyskać w menu bocznym - w lewym dolnym rogu. Możesz edytować swoje imię, nazwisko i hasło w swoim profilu. Po utworzeniu nazwy użytkownika nie można jej zmienić. Język można również zmienić w sekcji Profil.

Informacje o polityce prywatności można również znaleźć w sekcji Profil.

Uwaga: Strona Profile umożliwia edycję bieżącego użytkownika. Aby dodawać i edytować innych użytkowników, przejdź na stronę 6. Użytkownicy moduł



5. Ustawienia

Dostęp do modułu ustawień można uzyskać, klikając Ustawienia w bocznym (lewym) menu. Moduł Ustawienia umożliwia wprowadzanie ustawień:

• użytkowników,
• urządzenia,
• strategie,
• system.

6. Użytkownicy

Ustawienia/Użytkownicy

Moduł Users zapewnia pełne wyświetlanie wszystkich użytkowników, którzy zostali dodani do Reduxi Configurator. Dostęp do modułu użytkownika można uzyskać, klikając przycisk :

• ustawienia,
• użytkowników.

Moduł pozwala na:

• Dodaj użytkowników,
• wyświetlać i edytować użytkowników,
• usuwanie użytkowników.

6.1. Dodawanie nowego użytkownika

Ustawienia/Użytkownik

Aby dodać nowego użytkownika, kliknij przycisk Nowy użytkownik. Pojawi się formularz tworzenia nowego użytkownika. Wypełnij wymagane pola i zapisz nowego użytkownika.

Uwaga: W Reduxi Configurator nie ma możliwości przypisywania użytkownikom różnych ról. Każdy dodany użytkownik ma pełne prawa dostępu do Reduxi Configurator. Do użytkownika w aplikacji Reduxi Cloud można przypisać różne role. Aby uzyskać dostęp do aplikacji internetowej, należy połączyć się z chmurą. Instrukcje dostępu do aplikacji internetowej są dostępne na naszej stronie internetowej support.reduxi.eu.

6.2. Wyświetlanie i edytowanie użytkowników

Ustawienia/Użytkownicy

W module Użytkownicy zostanie wyświetlona lista wszystkich dodanych użytkowników.

Aby edytować użytkownika, kliknij ikonę "pióra" znajdującą się po prawej stronie w wierszu wybranego użytkownika. Otworzy się ten sam formularz, co w przypadku dodawania nowego użytkownika.

Uwaga: Po utworzeniu nazwy użytkownika nie można jej zmienić. Można jednak edytować pozostałe pola formularza.

6.3. Usuwanie użytkowników

Ustawienia/Użytkownicy

Użytkowników można usuwać w module Users . Aby je usunąć, kliknij ikonę "kosza" znajdującą się po prawej stronie w wierszu wybranego urządzenia. Zawsze musisz mieć co najmniej jednego aktywnego użytkownika.

Uwaga: Jeśli chcesz usunąć ostatniego aktywnego użytkownika, system na to nie pozwoli. Zostanie wyświetlony komunikat o błędzie.



7. Urządzenia

Pulpit nawigacyjny na pierwszej stronie daje pełny przegląd pomiarów, które kontroler Reduxi uzyskuje z poszczególnych urządzeń. Reduxi rejestruje między innymi następujące pomiary energii elektrycznej:

• zużycie/produkcja energii,
• prądów przez poszczególne fazy,
• napięcia w poszczególnych fazach,
• inni.



7.1. Dodawanie urządzeń

Aby dodać nowe urządzenie, kliknij przycisk Dodaj urządzenie (lewe dolne menu). Zostanie otwarty kreator dodawania urządzeń.



7.1.1. Krok 1: Ustawienia podstawowe

Typ urządzenia:

Do wyboru są następujące kategorie:

• Bateria,
• Ładowarka do pojazdów elektrycznych,
• Emulator,
• Licznik energii,
• HVAC (ogrzewanie, wentylacja i klimatyzacja),
• Falownik hybrydowy,
• Elektrownia słoneczna,
• Inne.

Typ:

Pole Type wyświetla listę urządzeń, z którymi może komunikować się kontroler Reduxi. Lista urządzeń jest dostępna na naszej stronie internetowej Obsługiwane urządzenia.

Uwaga: Urządzenia HVAC (pompy ciepła) są w większości sterowane za pomocą styków SG ready. W takim przypadku należy użyć dedykowanego konwertera o nazwie Reduxi Gateway. W rozwijanym interfejsie zamiast konkretnego typu (modelu) wystarczy wpisać "Reduxi meter" jako typ. Aby skonfigurować urządzenie, należy postępować zgodnie zinstrukcjami producenta lub informacjami dostępnymi na stronie support.reduxi. eu dla danego urządzenia.

Uwaga: Stacje ładowania pojazdów elektrycznych czasami obsługują standard OCPP. W tym przypadku nie trzeba podawać konkretnego typu (modelu) urządzenia. Wybierz typ "OCPP...", aby sterować ładowarką pojazdów elektrycznych zgodną z OCPP. Sprawdź dokumentację producenta dla innych ustawień lub sprawdź pomoc na stronie support.reduxi. eu dla tego konkretnego urządzenia.

Uwaga: Jeślinie możesz znaleźć urządzenia, możesz spróbować zaktualizować sterownik Reduxi do najnowszej wersji. Zobacz sekcję 9.8. Patch.

Uwaga: Jeślinie możesz znaleźć na liście urządzenia, które chcesz dodać do systemu Reduxi, będziesz potrzeb ować konwertera. Aby uzyskać więcej informacji, prosimy o kontakt z naszym działem pomocy technicznej: support@reduxi.eu.



Kategoria:

Zazwyczaj wybrana kategoria jest taka sama jak typ urządzenia. Jednak w niektórych przypadkach chcemy zdefiniować inną kategorię.

Wybrana kategoria nie definiuje działania urządzenia. Celem parametru Kategoria jest grupowanie (agregowanie) danych na potrzeby wyświetlania pomiarów. Zwróć uwagę na wybór odpowiedniej kategorii dla wybranego urządzenia. Jeśli wybierzesz niewłaściwą kategorię, Twoje dane zostaną nieprawidłowo zagregowane.



Imię i nazwisko:

Wprowadź dowolną nazwę urządzenia w polu.

7.1.2. Krok 2: Kanał komunikacji i konfiguracja urządzenia

Kanał komunikacji definiuje sposób, w jaki Reduxi komunikuje się z urządzeniem. Pola są wstępnie wypełnione zgodnie z wybranym typem urządzenia. Komunikacja między urządzeniami a kontrolerem może odbywać się za pośrednictwem:

• TCP/IP,
• Lokalny port szeregowy RS485 (komunikacja szeregowa),
• Reduxi Gateway,
• UDP

Sekcja Konfiguracja urządzenia jest wyświetlana dla określonych typów urządzeń. W tym miejscu należy wprowadzić konkretne informacje dla każdego urządzenia. Pola te mogą być już wstępnie wypełnione. Zależy to od typu urządzenia. W większości przypadków informacje te można znaleźć w instrukcji producenta urządzenia, które ma zostać dodane. Dodatkową pomoc można znaleźć na stronie Obsługiwane urządzenia.

Po prawidłowym ustawieniu wszystkich parametrów kliknij przycisk "Testuj komunikację", aby sprawdzić połączenie między kontrolerem Reduxi a urządzeniem.

7.1.3. Krok 3: Zaawansowana konfiguracja

Wypełnienie tych pól nie jest konieczne. Są one przeznaczone dla użytkowników, którzy potrzebują zaawansowanych ustawień.

7.1.4 Test łączności

Po skonfigurowaniu urządzenia za pomocą przycisku Test komunikacji można sprawdzić, czy komunikacja działa.

Odpowiedź można podzielić na dwie kategorie:

Przypadek 1: Komunikacja działa prawidłowo

Przypadek 2: Komunikacja nie działa prawidłowo

Jeśli komunikacja nie działa, sprawdź wcześniej zdefiniowane ustawienia, ale może być również konieczne skonfigurowanie urządzenia (np. falownika) do komunikacji za pośrednictwem wybranego interfejsu.



7.2. Edytowanie ustawień i usuwanie urządzeń

Ustawienia/Urządzenia

Urządzenia można edytować i usuwać, klikając przycisk :

1. Ustawienia (menu boczne).
2. Urządzenia.

W tym miejscu można edytować indywidualne ustawienia wybranego urządzenia lub usunąć urządzenie.



Edycja urządzenia:

Aby edytować ustawienia pojedynczego urządzenia, kliknij ikonę "pióra" znajdującą się po prawej stronie w wierszu wybranego urządzenia. Formularze otwierają się. Formularze są wypełniane informacjami wprowadzonymi podczas dodawania urządzenia.

Uwaga: Niemożnaedytować typu urządzenia. Typ urządzenia pozostaje taki, jaki został ustawiony podczas dodawania urządzenia.

W formularzu konfiguracji podstawowej można również określić parametry Lokalizacja i Kierunek energii.



Lokalizacja:

Możesz wybrać:

• Główny licznik elektryczny.
• Sub - Inny licznik elektryczny lub inne urządzenie
• Brak.



Parametr licznika "Sub" wpływa na grupowanie (agregację) danych i obliczanie końcowej sumy poszczególnych pomiarów. Ten parametr zapobiega sumowaniu odczytów licznika głównego i drugiego licznika w ramach całkowitego zużycia. Przykład:



Główny licznik mierzy zużycie energii elektrycznej w całym domu. Masz garaż w domu. Do pomiaru zużycia energii elektrycznej w garażu używany jest inny licznik. Ponieważ garaż jest częścią domu, zużycie energii elektrycznej w garażu jest już uwzględnione w pomiarach głównego licznika. W przypadku garażu należy wybrać licznik "Sub", aby zapobiec dodaniu pomiarów z innego licznika do licznika głównego i w rezultacie błędnym obliczeniom.

Uwaga: Parametr "Brak" jest wybierany dla urządzeń, które nie mają wpływu na produkcję lub zużycie energii, na przykład ciepłomierz, który jest dodawany w sekcji urządzeń i odgrywa rolę w ustawianiu strategii.



Kierunek energii:

W parametrze Kierunek energii można wybrać:

• Zużycie.
• Produkcja.
• Konsumpcja i produkcja.
• Brak.

Kierunek energii zależy od funkcji danego urządzenia. Na przykład można wybrać opcję Zużycie dla urządzeń zużywających energię.

Uwaga: Parametr Brak należy wybrać w przypadku urządzeń, które nie mają wpływu na produkcję lub zużycie energii, na przykład ciepłomierza, który jest dodawany w sekcji Urządzenia i odgrywa rolę w ustawianiu strategii.

W formularzu konfiguracji zaawansowanej niektóre pola są już wstępnie wypełnione. Wstępnie wypełnione pola w większości przypadków zapewniają normalną komunikację między kontrolerem Reduxi a podłączonym urządzeniem. Wypełnianie pozostałych pól nie jest konieczne. Są one przeznaczone dla użytkowników, którzy potrzebują zaawansowanych ustawień.



Usuwanie urządzenia:

Aby usunąć pojedyncze urządzenie, kliknij ikonę "kosza" znajdującą się po prawej stronie w wierszu wybranego urządzenia.



Uwaga: Po usunięciu urządzenia wszystkie dane dla tego urządzenia również zostaną usunięte i nie będzie można ich odzyskać.



7.3. Wyświetlanie pomiarów urządzenia

Dostęp do wyświetlania pomiarów urządzenia można uzyskać na pierwszej stronie Reduxi Configurator (menu po lewej stronie).

W menu bocznym na pierwszej stronie kliknij przycisk :

• Urządzenia.
• Urządzenie, dla którego chcesz uzyskać szczegółowy wgląd w pomiary.

Dla każdego urządzenia można zobaczyć:

• Ostatnie pomiary.
• Analizy.
• Archiwum.

7.3.1. Ostatnie pomiary

Zakładka Ostatni pomiar służy do wyświetlania ostatnich zarejestrowanych pomiarów dla wybranego urządzenia. Pomiary są uzyskiwane z każdego urządzenia i przechowywane w kontrolerze Reduxi.

Można ustawić interwał czasowy odświeżania danych (w prawym górnym rogu).

Ten punkt jest przeznaczony dla użytkownika do wykonania ostatniego sprawdzenia, czy urządzenie i połączenie działają prawidłowo.

Po pomyślnym dodaniu urządzenia za pomocą konfiguratora można je monitorować i kontrolować za pośrednictwem aplikacji w chmurze Reduxi.

Menu ostatniego pomiaru umożliwia również ręczne sterowanie urządzeniem. Zostało to opisane bardziej szczegółowo na stronie 7.4. Ręczne sterowanie urządzeniem

7.3.2. Analiza

Na karcie Analiza można wyświetlić dane dla wybranego urządzenia na podstawie wcześniejszych pomiarów. Dane są wyświetlane w formie graficznej. W lewym górnym rogu można wybrać okres czasu, dla którego mają być wyświetlane dane.

Na każdym wykresie można filtrować wyświetlanie różnych danych, klikając przyciski pod wykresem.

Uwaga: Dane są przechowywane w kontrolerze Reduxi przez 1 rok lub gdy zabraknie miejsca na dysku, stare dane zostaną usunięte. W przypadku wyłączenia Reduxi z powodu przerwy w zasilaniu lub innych problemów, kontroler nie będzie rejestrował pomiarów w tym czasie. Ponadto kontroler nie może pobrać danych z urządzenia podczas przerwy w dostawie prądu. Czas przestoju kontrolera zostanie zarejestrowany na wykresie.

7.3.3. Archiwum

W zakładce Archiwum przechowywane są wszystkie wcześniejsze dane zarejestrowane przez kontroler Reduxi dla wybranego urządzenia. Archiwum umożliwia tabelaryczne wyświetlanie danych i eksport danych w formacie CSV.

Uwaga: W zakładce Archiwum dane są dostępne do momentu usunięcia wybranego urządzenia z Reduxi Configurator.

7.4. Ręczne sterowanie urządzeniem

Domyślnie regulowane urządzenie jest automatycznie sterowane za pomocą strategii (typ automatycznego sterowania). Ostatnia zakładka pomiaru pozwala jednak również na ręczne sterowanie urządzeniem.

Jest to przykład urządzenia HVAC kompatybilnego z SG ready:

I falownik hybrydowy.

Podczas testowania należy pamiętać, że samo urządzenie musi być również odpowiednio skonfigurowane do przyjmowania instrukcji z urządzenia zewnętrznego.

Należy pamiętać, że urządzenia HVAC mają bardzo powolną reakcję (około 15 minut), więc mogą nie reagować natychmiast na żądaną wartość zadaną.



W zależności od wyboru dokonanego w oknie Control type, użytkownik może wybrać tryb automatyczny lub ręczny:

• Auto: W trybie Auto wszystkie limity mocy (zużycie i produkcja w sieci) dla falownika są uzyskiwane bezpośrednio ze strategii zdefiniowanej przez użytkownika. Aby dowiedzieć się, jak prawidłowo skonfigurować strategie, przeczytaj specjalny artykuł dostępny tutaj: Jak poprawnie skonfigurować strategie.
• Tryb ręczny:W trybie ręcznym wszystkie limity mocy falownika (zużycie i produkcja w sieci) są ustawiane bezpośrednio przez użytkownika. Po wybraniu trybu ręcznego dostępne są cztery dodatkowe opcje (Max. Produkcja, Zużycie własne, Maks. Zużycie, Oszczędzanie szczytowe).

7.4.1 Maks. produkcja

Maksymalna produkcja jest przeznaczona dla sytuacji, w których użytkownik decyduje się wyeksportować jak najwięcej energii do sieci, pobranej z PV lub akumulatora.

Jednak limity mocy dla eksportu i importu z sieci są ograniczone przez ustawienia dwóch parametrów na prawej karcie "Limity mocy czynnej eksportu/importu z sieci".

1. Przykładem jest sytuacja, w której produkcja fotowoltaiczna jest niewystarczająca:

• Produkcja PV jest mniejsza niż limit mocy czynnej eksportu sieci
• oraz
• SOC akumulatora jest powyżej minimalnego SOC

wtedy akumulator zostanie rozładowany, aby osiągnąć limit mocy czynnej eksportu sieci.



2. Innym przykładem jest sytuacja, w której produkcja PV jest wystarczająca:

• Produkcja PV pokrywa zużycie energii w budynku
• oraz
• Produkcja PV przekracza limit mocy czynnej eksportowanej z sieci
• oraz
• SOC akumulatora jest poniżej maksymalnego SOC

Następnie akumulator będzie ładowany przez przekroczenie mocy, aż akumulator osiągnie maksymalny poziom SOC.

Gdy magazyn baterii osiągnie maksymalny poziom SOC, produkcja PV zostanie ograniczona, aby nie przekroczyć limitu mocy czynnej eksportu sieci.

Po zakończeniu dnia produkcji PV, ponownie 1. jest używany.

Uwaga: W przypadku wybrania maksymalnej produkcji jako preferowanego trybu w Reduxi, fazy mogą nie być równomiernie obciążone, tj. eksportowana moc różni się w zależności od fazy. Dzieje się tak, gdy nadmiar energii jest dostępny na miejscu (w budynku), a tak zwana opcja "Sell first" jest wybrana dla trybu pracy w falowniku hybrydowym. W tym miejscu chcielibyśmy podkreślić, że tryb ten NIE oferuje równoważenia mocy faz.

7.4.2 Zużycie własne

Własna konsumpcja jest przeznaczona dla sytuacji, w których użytkownik dąży do zrównoważenia eksportu i importu, tak aby suma netto była równa zeru. Sterownik Reduxi monitoruje zużycie i produkcję netto w sieci, obliczając różnicę między nimi i podejmując odpowiednie działania.

Limity mocy dla eksportu i importu z sieci są jednak ograniczone przez limity w prawej karcie "Limity mocy czynnej eksportu/importu z sieci".

1. Dzieje się tak, gdy nie ma wystarczającej produkcji PV:

• Produkcja PV wynosi 0
• lub
• Produkcja PV jest mniejsza niż zużycie energii w budynku
• oraz
• SOC akumulatora jest powyżej minimalnego SOC

Następnie akumulator zostanie rozładowany, aby osiągnąć zerową wartość mocy czynnej sieci. Kontroler Reduxi rozładuje akumulator, aby pokryć zużycie energii w budynku do minimalnego poziomu SOC.



2. Dzieje się tak, gdy produkcja PV jest wystarczająca:

• Produkcja PV obejmuje produkcję budowlaną
• oraz
• Produkcja PV jest większa niż limit mocy czynnej eksportu sieciowego
• oraz
• SOC akumulatora jest poniżej maksymalnego SOC

wówczas akumulator będzie ładowany przez przekroczenie mocy, aż akumulator osiągnie maksymalny poziom SOC.

Gdy magazyn baterii osiągnie maksymalny poziom SOC, produkcja PV zostanie ograniczona, aby nie przekroczyć limitu mocy czynnej eksportu sieci.

Po zakończeniu dnia produkcji PV, ponownie 1. jest używany.



7.4.3 Maksymalne zużycie energii

Maksymalne zużycie jest przeznaczone dla sytuacji, w których użytkownik decyduje się na importowanie jak największej ilości energii z sieci. Tryb ten jest zwykle używany w połączeniu z EVSE (urządzeniami do zasilania pojazdów elektrycznych) i BSEE (urządzeniami do magazynowania energii w akumulatorach), umożliwiając użytkownikowi zwiększenie mocy na żądanie.

Jednak limity mocy zarówno dla eksportu, jak i importu z sieci są ograniczone limitami w prawej karcie "Limity mocy czynnej eksportu/importu z sieci".

1. Przypadek, gdy zużycie energii w budynku jest mniejsze niż limit mocy czynnej importowanej z sieci:

• Zużycie energii przez budynek jest niższe niż limit mocy czynnej importowanej z sieci
• lub
• SOC akumulatora jest poniżej maksymalnego SOC
• lub
• Pojazd jest podłączony do EVSE, ale nie ładuje się

Następnie akumulator i pojazd elektryczny zaczną się ładować, aby osiągnąć limit mocy czynnej importu z sieci, aż do osiągnięcia maksymalnego poziomu SOC akumulatora lub pojazdu elektrycznego.

2. Przypadek jest wtedy, gdy mamy produkcję PV:

• Produkcja PV jest większa niż 0
• lub
• Zużycie energii przez budynek jest niższe niż limit mocy czynnej importowanej z sieci
• lub
• SOC akumulatora jest poniżej maksymalnego SOC
• lub
• Pojazd jest podłączony do EVSE, ale nie ładuje się

wtedy cała energia wyprodukowana z PV zostanie najpierw wykorzystana przez EVSE lub magazyn baterii. Gdy oba maksymalne SOC zostaną osiągnięte, wyśle energię do sieci, ale nadal nie więcej niż ustawiony limit mocy czynnej Grid Export. Akumulatory nie zostaną rozładowane, dopóki zużycie energii w budynku nie będzie większe niż produkcja PV.



7.4.4 Golenie szczytów

Oszczędzanie szczytowe jest przeznaczone do sytuacji, w których użytkownik decyduje się ograniczyć moc czynną importowaną z sieci Grid po osiągnięciu limitu. Ważny jest limit mocy czynnej importu z sieci, ustawiany za pomocą dwóch parametrów na odpowiednich kartach definiujących "Limity mocy czynnej eksportu/importu sieci"

1. Zużycie energii przez budynek jest mniejsze niż moc czynna importowana z sieci:

• Produkcja PV jest mniejsza niż 0 lub równa 0
• lub
• Zużycie energii w budynku przekracza limit mocy czynnej importowanej z sieci
• oraz
• EV ładuje się
• oraz
• Poziom naładowania akumulatora przekracza minimalny poziom SOC

Następnie akumulatory zaczną się rozładowywać, aby pokryć moc ładowania pojazdów elektrycznych i nie przekroczyć limitu mocy czynnej importowanej z sieci.

Jeśli nie ma dostępnego magazynu baterii, moc ładowarki pojazdów elektrycznych zostanie zmniejszona, aby nie przekroczyć limitu mocy czynnej importu z sieci.

Akumulator będzie ładowany, gdy osiągnięty zostanie limit mocy czynnej eksportu sieci, a produkcja PV będzie wystarczająca.



8. Strategie

Strategie umożliwiają regulację poszczególnych urządzeń zgodnie z pomiarami zarejestrowanymi przez kontroler Reduxi. Dzięki strategiom można ograniczyć zużycie poszczególnych urządzeń lub grup urządzeń w Reduxi Configurator. Zużycie energii można ograniczyć, ustawiając wartości, których urządzenia nie powinny przekraczać. Można wybierać spośród różnych strategii optymalizacji zużycia energii. Użyj priorytetów, aby zdefiniować hierarchię strategii.

Aby dodać strategię i zarządzać nią, postępuj zgodnie z dedykowanym artykułem na ten temat: Strategie dla kontrolera Reduxi

Strategie to tryby automatycznego sterowania urządzeniami w przeciwieństwie do trybów ręcznych opisanych na stronie 7.4. Ręczne sterowanie urządzeniem

9. System

Aby uzyskać dostęp do informacji o systemie i ustawień systemowych, kliknij:

1. Ustawienia (menu boczne).
2. System.



9.1. Identyfikator

Ustawienia/Identyfikator

Identyfikator pokazuje informacje o systemie, które mają na celu identyfikację Reduxi Configurator i kontrolera Reduxi. To menu określa również UnitID (który jest identyfikatorem kontrolera Reduxi). Ten identyfikator jest bardzo ważny podczas rozwiązywania problemów z określoną lokalizacją.

Uwaga: Dane są wstępnie wypełnione i nie można ich edytować ani usunąć.



9.2. Sieć

Ustawienia/Sieć

Moduł Network pokazuje, w jaki sposób kontroler Reduxi jest podłączony do sieci. Moduł umożliwia skonfigurowanie Reduxi zgodnie z wewnętrznymi zasadami sieci IT. W tym miejscu można wybrać metodę połączenia lub ustawić metodę komunikacji (Proxy).

Reduxi obsługuje połączenia sieciowe poprzez:

• sieć przewodowa (LAN),
• sieć bezprzewodowa (Wi-Fi),



Sieć przewodowa (LAN) i bezprzewodowa (Wi-Fi)

Jeśli kontroler Reduxi jest podłączony do sieci za pośrednictwem sieci przewodowej (LAN), dostęp do danych o tym połączeniu można uzyskać w zakładce Sieć przewodowa.

W zakładce Sieć bezprzewodowa można podłączyć kontroler Reduxi do sieci za pośrednictwem połączenia bezprzewodowego (Wi-Fi). Żądaną sieć bezprzewodową można znaleźć, klikając przycisk Skanuj. Wybierz żądane połączenie bezprzewodowe i w razie potrzeby wprowadź hasło.

Uwaga: Zarówno w przypadku sieci przewodowej, jak i bezprzewodowej, do kontrolera można przypisać statyczny lub dynamiczny adres IP.



Serwer alternatywny (proxy)

Jeśli środowisko wymaga serwera proxy, ustawienia serwera proxy można skonfigurować na karcie Serwer proxy.



9.3. Open VPN

Ustawienia/Otwórz VPN

Open VPN jest przeznaczony do zdalnego wsparcia.

Jeśli chcesz uzyskać zdalną pomoc od naszego zespołu wsparcia, musisz:

1. Podłącz Reduxi do sieci internetowej.
2. Edytuj reguły zapory sieciowej dla adresu IP 193.9.21.21 i portu TCP 2002.
3. Wprowadź plik konfiguracyjny w polu konfiguracji Open VPN; aby uzyskać plik konfiguracyjny Open VPN, wyślij prośbę do naszego działu pomocy technicznej: support@reduxi.eu.

Jeśli połączenie Open VPN działa, wyświetlany jest adres IP. Wyślij adres IP do naszej pomocy technicznej. Dzięki temu adresowi IP nasza pomoc techniczna może uzyskać dostęp do kontrolera Reduxi za pośrednictwem połączenia Open VPN.

Aby wyłączyć zdalny dostęp za pośrednictwem połączenia Open VPN, zamknij zaporę sieciową lub usuń plik konfiguracyjny Open VPN, aby wyłączyć dostęp z zewnątrz.

Uwaga: Jeśli połączenie Open VPN nie działa, zostanie wyświetlony błąd. Prosimy o kontakt z naszym działem pomocy technicznej: support@reduxi.eu.



9.4. Złącze

Ustawienia/Złącze

Moduł Connector umożliwia przesyłanie danych z kontrolera sieciowego:

• za pośrednictwem chmury do naszej aplikacji internetowej Reduxi,
• w MQTT - pośredni serwer danych; dane mogą być wysyłane do innej aplikacji lub bazy danych.

Ustawienia/Połączenie/Chmura

Jeśli chcesz zobaczyć swój kontroler Reduxi w aplikacji webowej Reduxi, połącz go z chmurą tutaj. Aplikacja internetowa Reduxi umożliwia przegląd pomiarów w dowolnym miejscu. Instrukcje dotyczące korzystania z aplikacji internetowej Reduxi można znaleźć na naszej stronie internetowej support.reduxi.eu.



Ustawienia/Połączenie/MQTT

Do połączenia MQTT potrzebne są dane dostępowe do serwera MQTT. Dostęp do serwera MQTT jest możliwy za pośrednictwem certyfikatu lub danych uwierzytelniających. W tym miejscu można zdefiniować format danych wysyłanych do brokera MQTT.

Na serwerze MQTT, w zależności od konfiguracji, konieczne jest zezwolenie na dostęp do kontrolera Reduxi za pośrednictwem wybranej metody połączenia.

Więcej informacji można znaleźć w następujących artykułach: Przykład jak połączyć Reduxi Configurator z brokerem MQTT? oraz Reduxi Controller - MQTT API

9.5. Konfiguracja

Ustawienia/Konfiguracja/Kopia zapasowa

Moduł Configurator Backup umożliwia wyeksportowanie wszystkich danych konfiguracyjnych z Reduxi Controller do pliku Configuration Source File.

Ustawienia/Konfiguracja/Przywracanie

Moduł Configurator Restore umożliwia przywrócenie danych konfiguracyjnych do Reduxi Controller z pliku źródłowego konfiguracji.

Podczas importowania danych konfiguracyjnych możemy wybrać typ danych konfiguracyjnych, które chcemy zaimportować (połączenie w chmurze, połączenie MQTT, sieć, OpenVPN).

Uwaga: Podczas przywracania danych konfiguracyjnych wszystkie dane zostaną usunięte i nie będzie można ich przywrócić!

9.6. Operator systemu dystrybucyjnego

9.7. Czas

Moduł Time pozwala nam wprowadzić strefę czasową i serwer czasu, przez który system Reduxi aktualizuje czas.

Jeśli wprowadzono prawidłowy serwer NTP, a kontroler Reduxi ma dostęp do sieci internetowej, data i godzina będą aktualizowane w określonych odstępach czasu zgodnie z danymi uzyskanymi z serwera NTP.

Uwaga: Jeśli serwer NTP nie jest ustawiony, kontroler Reduxi nie ma dostępu do Internetu lub serwer NTP nie jest osiągalny, datę i godzinę można ustawić ręcznie.



9.8. Patch

Ustawienia/Aktualizacja

Moduł aktualizacji umożliwia aktualizację Reduxi Configurator. Tutaj możliwa jest aktualizacja automatyczna (preferowana opcja z kanałem Stable) lub ręczna (gdzie aktualizacja jest wykonywana przez nasz zespół wsparcia Reduxi za pośrednictwem pomocy zdalnej(Open VPN)).

Uwaga: Podczas aktualizacji dane zapisane na kontrolerze Reduxi nie zostaną utracone. Dane pozostają na kontrolerze.



9.9. Reboot

Ustawienia/Reboot

Moduł Reboot umożliwia ponowne uruchomienie kontrolera Reduxi. W niektórych przypadkach restart może naprawić pewne problemy. Podczas restartu kontroler Reduxi będzie niedostępny i nie będzie rejestrował pomiarów.
Uwaga: Jeśli konfigurator Reduxi nie uruchomi się ponownie, problem najprawdopodobniej leży po stronie kontrolera Reduxi. Sprawdź diody LED z tyłu kontrolera i skontaktuj się z naszym działem pomocy technicznej w celu rozwiązania problemu: support@reduxi.eu. Co oznaczają poszczególne kontrolki, można przeczytać w instrukcji podłączania kontrolera(Reduxi Controller).



9.10. Przywracanie ustawień fabrycznych

Ustawienia/Przywracanie ustawień fabrycznych

Moduł Factory Reset pozwala zresetować kontroler Reduxi do ustawień fabrycznych ("Reset"). Reset ma na celu usunięcie wszystkich danych i zresetowanie kontrolera Reduxi.

Po kliknięciu przycisku przywracania ustawień fabrycznych otworzą się dwa okna:

1. Zaznacz, że rozumiesz, że wszystkie dane zostaną utracone.
2. Potwierdź przywrócenie ustawień fabrycznych kontrolera.

Podczas przywracania ustawień fabrycznych kontroler Reduxi będzie niedostępny i nie będzie rejestrował pomiarów.

Uwaga: Wprzypadku zresetowania kontrolera Reduxi do ustawień fabrycznych wszystkie dane zostaną usunięte i nie będzie można ich odzyskać.



9.11. Narzędzia

To menu zawiera kilka podstawowych narzędzi do diagnostyki problemów.

10.Fabrycznie ustawiony wirtualny adres IP kontrolera

Jeśli zdecydujesz się użyć fabrycznie ustawionego adresu IP do połączenia z kontrolerem, musisz najpierw przypisać statyczny adres IP do komputera i połączyć Reduxi Controller kablem UTP z komputerem.

Fabrycznie ustawiony adres IP kontrolera Reduxi:

• 10.100.100.50

Ustaw statyczny adres IP komputera: 10.100.100.X (zamiast X wpisz dowolną liczbę od 2 do 253, np. 10.100.100.5 z wyjątkiem 50, która jest już przypisana do kontrolera).



Po pomyślnym przypisaniu statycznego adresu IP do komputera, wprowadź fabrycznie ustawiony adres IP kontrolera w przeglądarce. Przeglądarka przekieruje cię na stronę logowania Reduxi Configurator.



Uwaga: Fabrycznie ustawiony adres IP służy jako połączenie, które jest zawsze dostępne niezależnie od ustawień kontrolera Reduxi.
