Ustawienia baterii Victron
Ustawienia baterii Victron dla Reduxi: ustawienia ESS, Modbus TCP i unit ID w urządzeniu GX.
1 Dokumentacja techniczna
Dokumenty Victron dotyczące połączenia Modbus TCP i ustawień ESS:
- Modbus-TCP register list (XLSX) – lista rejestrów. Karta Unit ID mapping pokazuje, który unit ID należy do którego urządzenia.
- Data communication with Victron Energy products (PDF) – dokument techniczny z sekcją Modbus-TCP.
- Modbus-TCP FAQ – jak włączyć Modbus-TCP w urządzeniu GX.
- Energy Storage System (ESS) manual – opis ustawień ESS w urządzeniu GX.
2 Wymagane wyposażenie
Potrzebne będą:
- Urządzenie Victron GX z podłączonym systemem baterii Victron
- Reduxi Controller
- Połączenie sieciowe (Ethernet) między urządzeniem GX, Reduxi Controller i routerem
- Laptop lub tablet z dostępem do internetu do konfiguracji urządzenia w Reduxi
3 Ustawienia w urządzeniu Victron GX
Wprowadź te ustawienia w menu urządzenia GX. Zrzuty ekranu pokazują Remote Console urządzenia GX.
3.1 Ustawienia ESS
Otwórz Settings – ESS. W sekcji Grid metering wybierz Inverter/Charger i potwierdź.

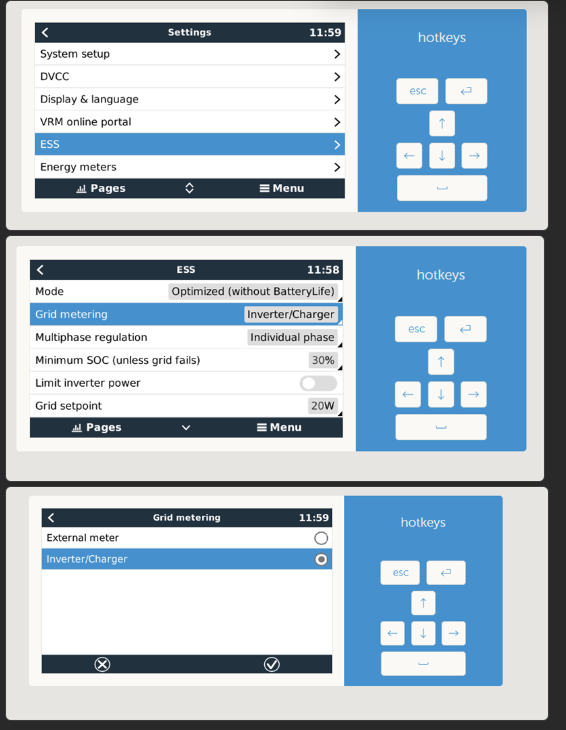

Zrzuty ekranu pokazują te wartości ESS:
| Ustawienie | Wartość |
|---|---|
| Mode | Optimized (without BatteryLife) |
| Grid metering | Inverter/Charger |
| Multiphase regulation | Individual phase |
| Minimum SOC (unless grid fails) | 30% |
| Limit inverter power | Off |
| Grid setpoint | 20 W |
Opis tekstowy tego obrazu
Trzy zrzuty ekranu Victron Remote Console jeden pod drugim, każdy z niebieskim panelem skrótów po prawej (przyciski esc i enter, przyciski strzałek, spacja). Góra: strona Settings, godzina 11:59: System setup; DVCC; Display & language; VRM online portal; ESS (podświetlone na niebiesko); Energy meters. Środek: strona ESS, godzina 11:58: Mode: Optimized (without BatteryLife); Grid metering: Inverter/Charger (podświetlone); Multiphase regulation: Individual phase; Minimum SOC (unless grid fails): 30%; Limit inverter power: off (przełącznik); Grid setpoint: 20W. Dół: strona Grid metering, godzina 11:59, z dwiema opcjami: External meter (niewybrana) i Inverter/Charger (podświetlona, wybrana). Ikony na dolnym pasku: krzyżyk (anuluj) i znacznik wyboru (potwierdź).
3.2 Włącz Modbus TCP i odczytaj unit ID

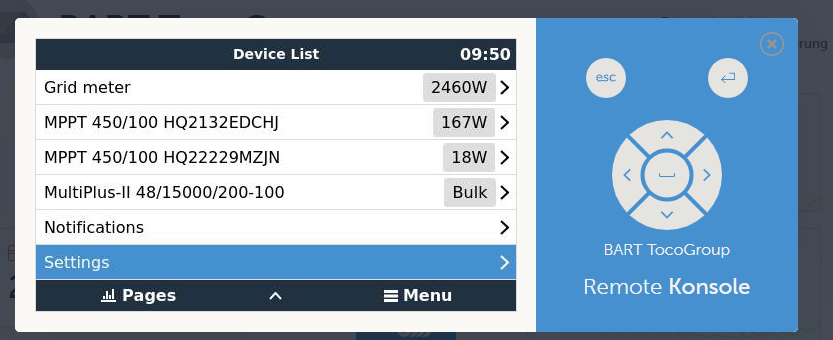

Otwórz Device List i wybierz Settings.
Opis tekstowy tego obrazu
Zrzut ekranu Victron Remote Console, strona Device List, godzina 09:50. Wiersze: Grid meter 2460W; MPPT 450/100 HQ2132EDCHJ 167W; MPPT 450/100 HQ22229MZJN 18W; MultiPlus-II 48/15000/200-100 Bulk; Notifications (strzałka); Settings (podświetlone na niebiesko, strzałka). Dolny pasek: Pages, strzałka w górę, Menu. Po prawej: niebieski panel z przyciskami esc i enter, krzyżakiem kierunkowym, tekstem BART TocoGroup i Remote Konsole.

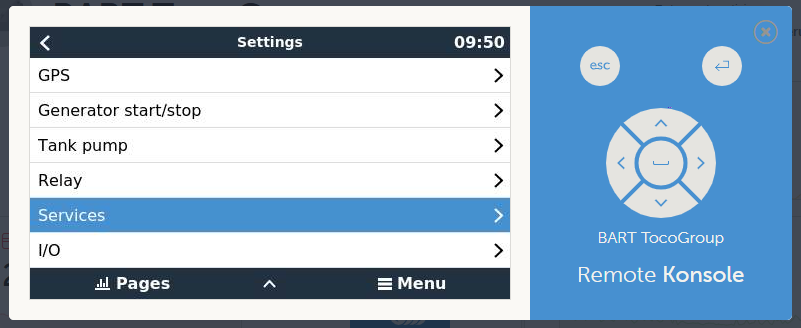

Wybierz Services.
Opis tekstowy tego obrazu
Zrzut ekranu Victron Remote Console. Po lewej: menu Settings urządzenia GX z godziną 09:50 i strzałką wstecz. Lista: GPS; Generator start/stop; Tank pump; Relay; Services (podświetlone na niebiesko); I/O; każda ze strzałką po prawej. Dolny pasek: Pages, strzałka w górę, Menu. Po prawej: niebieski panel z przyciskami esc i enter, okrągłym krzyżakiem kierunkowym ze strzałkami, tekstem BART TocoGroup i tekstem Remote Konsole.

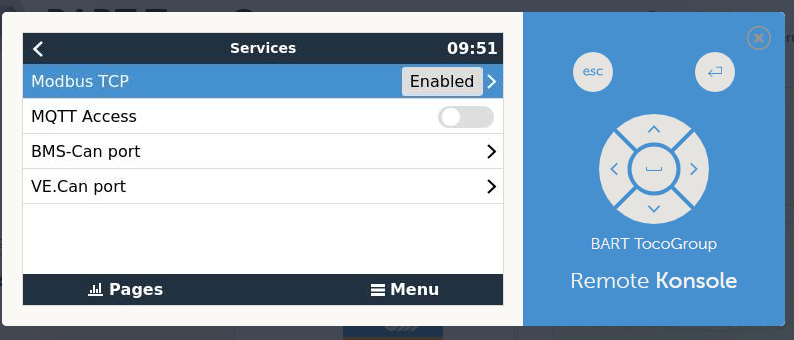

Ustaw Modbus TCP na Enabled. Następnie otwórz pozycję Modbus TCP.
Opis tekstowy tego obrazu
Zrzut ekranu Victron Remote Console, strona Services, godzina 09:51, ze strzałką wstecz. Wiersze: Modbus TCP: Enabled (podświetlone na niebiesko); MQTT Access: off (przełącznik); BMS-Can port (strzałka); VE.Can port (strzałka). Dolny pasek: Pages, Menu. Po prawej: niebieski panel z przyciskami esc i enter, krzyżakiem kierunkowym, tekstem BART TocoGroup i Remote Konsole.

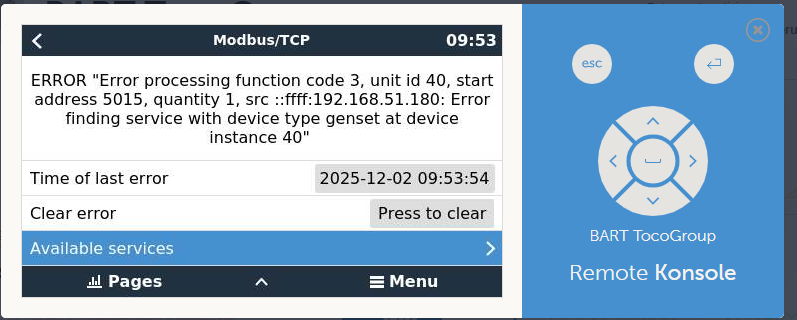

Wybierz Available services.
Opis tekstowy tego obrazu
Zrzut ekranu Victron Remote Console, strona Modbus/TCP, godzina 09:53, ze strzałką wstecz. Tekst błędu: ERROR "Error processing function code 3, unit id 40, start address 5015, quantity 1, src ::ffff:192.168.51.180: Error finding service with device type genset at device instance 40". Wiersze: Time of last error: 2025-12-02 09:53:54; Clear error: przycisk Press to clear; Available services (podświetlone na niebiesko, strzałka po prawej). Dolny pasek: Pages, strzałka w górę, Menu. Po prawej: niebieski panel z przyciskami esc i enter, krzyżakiem kierunkowym, tekstem BART TocoGroup i Remote Konsole.

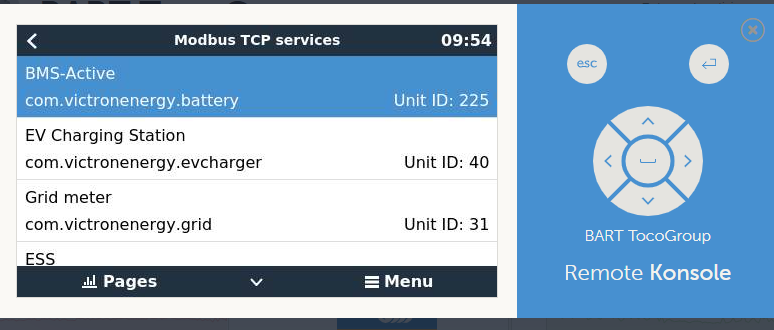

W sekcji Available services widać podłączone urządzenia wraz z ich unit ID. Unit ID baterii będzie potrzebny później w Reduxi jako adres Modbus.
Opis tekstowy tego obrazu
Zrzut ekranu Victron Remote Console, strona Modbus TCP services, godzina 09:54. Lista: BMS-Active, com.victronenergy.battery, Unit ID: 225 (podświetlone na niebiesko); EV Charging Station, com.victronenergy.evcharger, Unit ID: 40; Grid meter, com.victronenergy.grid, Unit ID: 31; ESS (ucięte, brak dalszych danych). Dolny pasek: Pages, strzałka w dół, Menu. Po prawej: niebieski panel z przyciskami esc i enter, krzyżakiem kierunkowym, tekstem BART TocoGroup i Remote Konsole.
| Service | Unit ID na zrzucie ekranu |
|---|---|
BMS-Active (com.victronenergy.battery) |
225 |
EV Charging Station (com.victronenergy.evcharger) |
40 |
Grid meter (com.victronenergy.grid) |
31 |
4 Logowanie do interfejsu internetowego Reduxi
Interfejs internetowy Reduxi można otworzyć na dwa sposoby:
Opis tekstowy tego obrazu
Zrzut ekranu trzech ekranów aplikacji mobilnej Reduxi obok siebie, z cyjanowymi ramkami i plakietkami z numerami od 2 do 4. Lewy ekran (dashboard, ciemny motyw): ikona menu w lewym górnym rogu zaznaczona ramką i plakietką 2; logo 'reduxi'; karty 'Real time data' (aktywna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; schemat przepływu energii z domem pośrodku (-1.25 kW) i ikonami z wartościami 69.0 W, 1.3 kW, 1.1 kW (czerwony pierścień), -165.0 W przy 97 % (czerwony pierścień) oraz wartościami 0.0 W na dole; karty 'Power' i 'Energy'; dolna nawigacja: Dashboard, Diagnostics, Device control, Settings. Środkowy ekran (menu boczne): logo 'reduxi', 'Number of locations: 1233', nagłówek 'Reduxi device management', pozycje '+ Add Reduxi location' i 'Reduxi devices' (zaznaczona ramką i plakietką 3), następnie 'My profile' i 'About app'. Prawy ekran (strona urządzenia): Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet; status 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z przyciskiem 'Activate tunnel connection' (zaznaczony ramką i plakietką 4); karta 'Unit details' z polem 'Unit ID'.
Opis tekstowy tego obrazu
Zrzut ekranu złożony z dwóch części obok siebie. Lewa część: ekran aplikacji mobilnej Reduxi na ciemnym tle. U góry: przycisk Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet i listwą zaciskową; status 'Connected' z ikoną Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'. Karta 'Connect to configurator' z ikoną klucza: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i przycisk 'Open configurator', zaznaczony cyjanową ramką i plakietką 5. Niżej: karta 'Unit details' z polem 'Unit ID' (wartość niewidoczna). Prawa część: Reduxi Configurator otwarty w przeglądarce, zaznaczony cyjanową ramką i plakietką 6. Nagłówek: strzałka wstecz, 'Tunnel connection', ikona odświeżania. Lewy pasek boczny z ikonami (błyskawica, układ scalony, piorun, wykres słupkowy, koło zębate). Strona 'Home' z zieloną ikoną połączenia. Zielony komunikat: 'New patch available. Click here to apply.' z krzyżykiem zamykania. Godzina 09:12:56. Schemat przepływu energii z domem pośrodku (1.700 kW) i ikonami sieci (0.000 kW), słońca (1.700 kW), baterii (zielona, 0.000 kW i 0.800 kW), urządzenia po lewej (0.900 kW), pojazdu elektrycznego oraz ładowarki lub urządzenia na dole. Etykieta 'Energy manager' na dole.
http://reduxi.local. Adres IP sterownika można znaleźć na liście urządzeń routera lub w aplikacji Reduxi w sekcji Reduxi devices.admin · Hasło: admin (ustawienie fabryczne)Opis tekstowy tego obrazu
Zrzut ekranu strony logowania Reduxi Configurator w oknie przeglądarki Chrome. Pasek adresu pokazuje 'Not secure' i 'reduxi.local'; pasek adresu jest zaznaczony cyjanową ramką, a jego powiększona kopia (cyjanowa ramka, tekst 'Not secure reduxi.local') widoczna jest po lewej, połączona cyjanową linią. Tło strony: jasnoszary rysunek liniowy domu z panelami słonecznymi (zielonymi), wallboxem, falownikiem, samochodem i ładowarką. U góry po lewej: logo 'reduxi configurator'. Pośrodku okno logowania z tytułem 'Login', wyborem języka (flaga angielska, 'English'), polem nazwy użytkownika i polem hasła oraz ciemnym przyciskiem 'Login'.
Opis tekstowy tego obrazu
Zrzut ekranu interfejsu internetowego Reduxi Configurator po zalogowaniu, jasny motyw. W lewym górnym rogu logo 'reduxi configurator'. Pasek nagłówka: 'Home' po lewej, zielony status 'Connected' w prawym górnym rogu. Pasek boczny po lewej: rozwinięta sekcja 'Devices' z listą pozycji, następnie zwinięte sekcje 'Manager', 'Configuration' i 'Settings'. Główny obszar: schemat przepływu energii. Dom pośrodku z pierścieniem, wartość 24.20 kW. Ikona sieci w lewym górnym rogu, 24.20 kW (czerwona kropka na jej linii). Ikona słońca w prawym górnym rogu, wartość '-'. Lewa ikona (bateria lub urządzenie), 6.700 kW (zielona kropka na jej linii). Prawe ikony (magazyn energii i urządzenie), wartości '-'. Ikona ładowarki EV w lewym dolnym rogu, 31.00 kW. Kolejna ikona urządzenia w prawym dolnym rogu. Etykieta 'Energy manager' pod domem.
5 Dodanie baterii Victron do Reduxi
Wykonaj te kroki, aby dodać baterię lub edytować istniejące urządzenie.
5.1 Ustawienia podstawowe
Zaloguj się lokalnie do Reduxi Configurator na controllerze (zob. punkt 4) i kliknij + Add device.
W pierwszym kroku (ustawienia podstawowe) wybierz typ urządzenia i typ baterii Victron oraz wpisz dowolną nazwę. Następnie naciśnij Next.
5.2 Ustawienia komunikacji
Wpisz dane połączenia urządzenia GX:
| Parametr | Wartość |
|---|---|
| Połączenie | TCP/IP |
| IP | Adres IP urządzenia Victron GX |
| Port |
502 (standardowy port Modbus TCP) |
| Adres Modbus | Unit ID baterii, odczytany w Available services (zob. punkt 3) |
5.3 Test komunikacji
Kliknij Test communication na dole kreatora. Test odczytuje baterię Victron jeden raz i niczego nie zapisuje. Jeśli test się powiedzie, kliknij Done: urządzenie tworzy dopiero Done.
Opis tekstowy tego obrazu
Zrzut ekranu dolnego paska przycisków strony Reduxi Configurator. Po lewej: przycisk 'Back'. Po prawej: przycisk 'Test communication' (zaznaczony cyjanową ramką) i ciemny przycisk 'Done'.
Opis tekstowy tego obrazu
Zrzut ekranu strony 'Communication channel and device configuration' w Reduxi Configurator. Connection *: TCP/IP (lista rozwijana). IP *: 192.168.50.243, z przyciskiem 'Scan for IP'. Port *: 502, z przyciskiem 'Test port'. Modbus unit ID *: 1. Przyciski na dole: Back (po lewej), Test communication i Done (po prawej). Przycisk Done jest zaznaczony cyjanową ramką.
6 Sprawdzenie odczytów
6.1 Ostatnie pomiary
Po nawiązaniu komunikacji sprawdź wartości baterii w Devices w Reduxi Configurator.
6.2 Włączenie sterowania przez Reduxi
Aby sterować przez Reduxi, ustaw control type urządzenia na AUTO w Devices w Reduxi Configurator. Dopiero wtedy polecenia strategii wpływają na baterię.
Aby obniżyć koszty energii dzięki cenom dynamicznym i taryfom dynamicznym, zdefiniuj strategię zgodnie z opisem w Strategies for Reduxi controller.
✓ Podsumowanie
Przygotowanie (punkty 1–2): Otwórz dokumenty Victron i przygotuj urządzenie GX, Reduxi Controller oraz laptop.
Urządzenie Victron GX (punkt 3): Ustaw Grid metering na Inverter/Charger, włącz Modbus TCP i odczytaj unit ID baterii.
Dodanie do Reduxi (punkty 4–5): Zaloguj się do interfejsu internetowego Reduxi, dodaj urządzenie i wpisz IP, port 502 oraz unit ID.
Uruchomienie (punkt 6): Sprawdź odczyty i ustaw control type na AUTO.
→ Typowe problemy
| Problem | Rozwiązanie |
|---|---|
| Test komunikacji kończy się błędem | Sprawdź, czy Modbus TCP jest ustawiony na Enabled w Settings – Services w urządzeniu GX. Sprawdź adres IP urządzenia GX, port 502 i unit ID w Available services. |
| Strona Modbus/TCP w urządzeniu GX pokazuje błąd | Strona pokazuje błąd i czas ostatniego błędu. Naciśnij Clear error i uruchom test ponownie. |
| Open configurator nie otwiera się lub pozostaje pusty | Tunel nie jest jeszcze aktywny. Odczekać około 30 sekund i sprawdzić, czy sterownik jest online. |
Logowanie jako admin jest odrzucane |
Hasło zostało zmienione podczas instalacji. Należy zapytać instalatora. Hasło do konta Reduxi tutaj nie działa. |
reduxi.local się nie ładuje |
Urządzenie nie jest w tej samej sieci co sterownik. Należy użyć adresu IP lub połączenia tunelowego. |
| Test komunikacji kończy się błędem, urządzenie jest offline | Sprawdzić dostępność, adres IP / port / unit ID oraz to, czy protokół jest włączony w urządzeniu. |
