Jak podłączyć magazyn energii SAJ CM2 BESS do kontrolera Reduxi
Zintegruj SAJ CM2 BESS z Reduxi Controller przez Modbus TCP. Zapewnia to maksymalną elastyczność oraz niższe koszty i zużycie energii.
Opis tekstowy tego obrazu

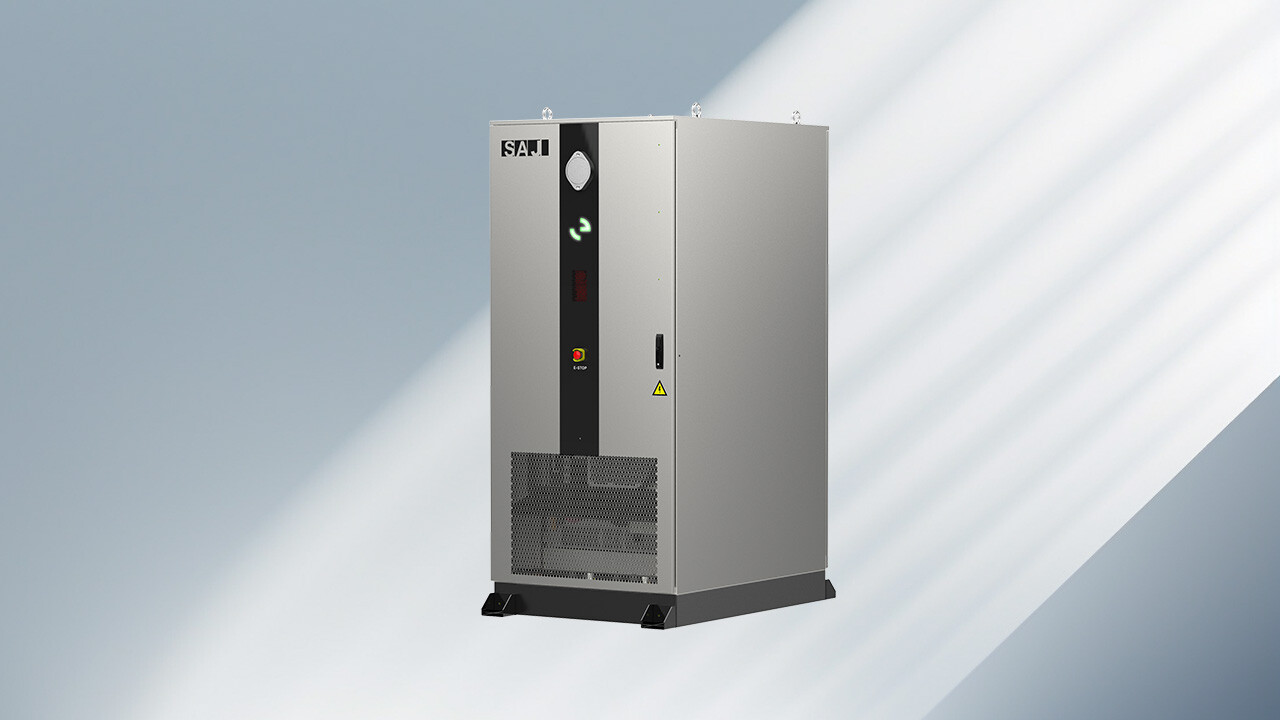

Zdjęcie produktu SAJ CM2 Smart C&I All-in-One BESS: wysoka, wąska srebrnoszara szafa z logo SAJ w lewym górnym rogu, czarnym pionowym paskiem z przodu z małymi zielonymi i czerwonymi diodami, żółtym znakiem ostrzegawczym przy prawym dolnym rogu drzwi oraz kratką wentylacyjną na dole, stojąca na ciemnej podstawie. Tło to niebiesko-szary gradient z ukośnymi jasnymi smugami.
1 Przygotowanie
1.1 Dokumentacja techniczna
- CM2 Quick Installation Guide – skrócona instrukcja instalacji SAJ CM2
- CM2 Full Installation Manual – pełna instrukcja obsługi SAJ CM2
- SAJ CM2 series product page – strona produktu Smart C&I All-in-One BESS
1.2 Wymagane wyposażenie
- Reduxi Controller
- Magazyn energii SAJ CM2 (CM2-EMS BESS)
- Kabel Ethernet i lokalny router
- Laptop lub tablet z dostępem do internetu do konfiguracji urządzenia w Reduxi
2 Połączenie SAJ CM2 z Reduxi Controller
2.1 Wymagania
Aby CM2-EMS BESS mógł komunikować się z Reduxi Controller, potrzebne są dwie rzeczy:
- Protokół Modbus TCP/IP musi być otwarty.
- Adres IP magazynu energii SAJ CM2.
2.2 Podłączanie SAJ CM2 do sieci lokalnej
SAJ CM2 i Reduxi Controller muszą znajdować się w tej samej sieci.
- Podłącz CM2 BESS do lokalnego routera przez Ethernet. Szczegółowe instrukcje znajdują się w instrukcji CM2.
- Port 502 Modbus w CM2 otwiera się automatycznie po podłączeniu przez Ethernet.
Opis tekstowy tego obrazu

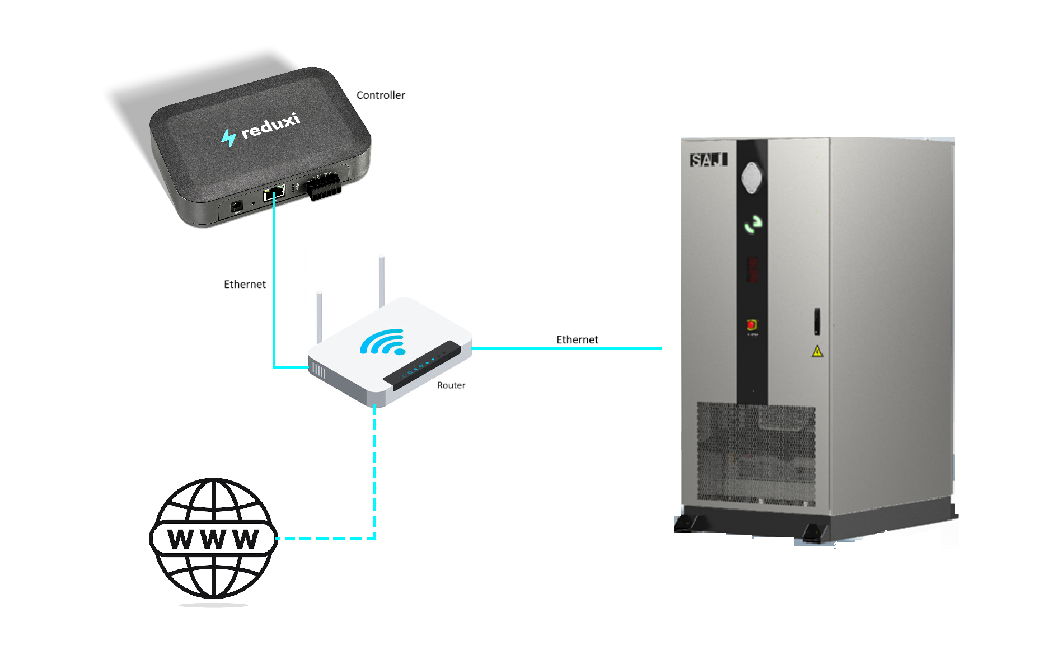

Schemat połączenia sieciowego Reduxi Controller, routera i szafy magazynu energii SAJ CM2 na białym tle. Lewy górny róg: czarny Reduxi Controller z logo reduxi, podpis Controller. Środek: biały router Wi-Fi z dwiema antenami, podpis Router. Prawa strona: wysoka szara szafa z logo SAJ u góry, czarnym paskiem z przodu i kratką wentylacyjną na dole. Linie: niebieska ciągła linia z podpisem Ethernet od Controller w dół do Router; niebieska ciągła linia z podpisem Ethernet od Router do szafy SAJ; przerywana jasnoniebieska linia od Router w dół do ikony globu z napisem WWW (internet).
3 Logowanie do interfejsu internetowego Reduxi
Interfejs internetowy Reduxi można otworzyć na dwa sposoby:
Opis tekstowy tego obrazu
Zrzut ekranu trzech ekranów aplikacji mobilnej Reduxi obok siebie, z cyjanowymi ramkami i plakietkami z numerami od 2 do 4. Lewy ekran (dashboard, ciemny motyw): ikona menu w lewym górnym rogu zaznaczona ramką i plakietką 2; logo 'reduxi'; karty 'Real time data' (aktywna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; schemat przepływu energii z domem pośrodku (-1.25 kW) i ikonami z wartościami 69.0 W, 1.3 kW, 1.1 kW (czerwony pierścień), -165.0 W przy 97 % (czerwony pierścień) oraz wartościami 0.0 W na dole; karty 'Power' i 'Energy'; dolna nawigacja: Dashboard, Diagnostics, Device control, Settings. Środkowy ekran (menu boczne): logo 'reduxi', 'Number of locations: 1233', nagłówek 'Reduxi device management', pozycje '+ Add Reduxi location' i 'Reduxi devices' (zaznaczona ramką i plakietką 3), następnie 'My profile' i 'About app'. Prawy ekran (strona urządzenia): Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet; status 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z przyciskiem 'Activate tunnel connection' (zaznaczony ramką i plakietką 4); karta 'Unit details' z polem 'Unit ID'.
Opis tekstowy tego obrazu
Zrzut ekranu złożony z dwóch części obok siebie. Lewa część: ekran aplikacji mobilnej Reduxi na ciemnym tle. U góry: przycisk Back; zdjęcie czarnego sterownika Reduxi z dwoma portami Ethernet i listwą zaciskową; status 'Connected' z ikoną Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' z przyciskiem 'Download and install update'. Karta 'Connect to configurator' z ikoną klucza: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i przycisk 'Open configurator', zaznaczony cyjanową ramką i plakietką 5. Niżej: karta 'Unit details' z polem 'Unit ID' (wartość niewidoczna). Prawa część: Reduxi Configurator otwarty w przeglądarce, zaznaczony cyjanową ramką i plakietką 6. Nagłówek: strzałka wstecz, 'Tunnel connection', ikona odświeżania. Lewy pasek boczny z ikonami (błyskawica, układ scalony, piorun, wykres słupkowy, koło zębate). Strona 'Home' z zieloną ikoną połączenia. Zielony komunikat: 'New patch available. Click here to apply.' z krzyżykiem zamykania. Godzina 09:12:56. Schemat przepływu energii z domem pośrodku (1.700 kW) i ikonami sieci (0.000 kW), słońca (1.700 kW), baterii (zielona, 0.000 kW i 0.800 kW), urządzenia po lewej (0.900 kW), pojazdu elektrycznego oraz ładowarki lub urządzenia na dole. Etykieta 'Energy manager' na dole.
http://reduxi.local. Adres IP sterownika można znaleźć na liście urządzeń routera lub w aplikacji Reduxi w sekcji Reduxi devices.admin · Hasło: admin (ustawienie fabryczne)Opis tekstowy tego obrazu
Zrzut ekranu strony logowania Reduxi Configurator w oknie przeglądarki Chrome. Pasek adresu pokazuje 'Not secure' i 'reduxi.local'; pasek adresu jest zaznaczony cyjanową ramką, a jego powiększona kopia (cyjanowa ramka, tekst 'Not secure reduxi.local') widoczna jest po lewej, połączona cyjanową linią. Tło strony: jasnoszary rysunek liniowy domu z panelami słonecznymi (zielonymi), wallboxem, falownikiem, samochodem i ładowarką. U góry po lewej: logo 'reduxi configurator'. Pośrodku okno logowania z tytułem 'Login', wyborem języka (flaga angielska, 'English'), polem nazwy użytkownika i polem hasła oraz ciemnym przyciskiem 'Login'.
Opis tekstowy tego obrazu
Zrzut ekranu interfejsu internetowego Reduxi Configurator po zalogowaniu, jasny motyw. W lewym górnym rogu logo 'reduxi configurator'. Pasek nagłówka: 'Home' po lewej, zielony status 'Connected' w prawym górnym rogu. Pasek boczny po lewej: rozwinięta sekcja 'Devices' z listą pozycji, następnie zwinięte sekcje 'Manager', 'Configuration' i 'Settings'. Główny obszar: schemat przepływu energii. Dom pośrodku z pierścieniem, wartość 24.20 kW. Ikona sieci w lewym górnym rogu, 24.20 kW (czerwona kropka na jej linii). Ikona słońca w prawym górnym rogu, wartość '-'. Lewa ikona (bateria lub urządzenie), 6.700 kW (zielona kropka na jej linii). Prawe ikony (magazyn energii i urządzenie), wartości '-'. Ikona ładowarki EV w lewym dolnym rogu, 31.00 kW. Kolejna ikona urządzenia w prawym dolnym rogu. Etykieta 'Energy manager' pod domem.
4 Dodawanie SAJ CM2 do Reduxi
Wykonaj te kroki, aby dodać nowy SAJ CM2 lub edytować istniejący.
4.1 Ustawienia podstawowe
Zaloguj się lokalnie do Reduxi Configurator na kontrolerze (zob. punkt 3) i kliknij + Add device.
Opis tekstowy tego obrazu
Zrzut ekranu lewego paska bocznego Reduxi Configurator. U góry: logo reduxi z tekstem CONFIGURATOR. Zwinięte sekcje: Devices (ikona plusa) i Strategies (ikona plusa). Poniżej dwa przyciski obok siebie: Add device (ikona plusa, zaznaczony niebieską ramką) i Add strategy (ikona plusa). Pod nimi dwie pozycje: Settings i Profile. Obszar po prawej stronie paska bocznego jest pusty, biały.
W pierwszym kroku (ustawienia podstawowe) należy wybrać podstawowe parametry urządzenia:
- Device type:
Hybrid Inverter - Type:
SAJ CM2 - Name: nazwa odpowiadająca modelowi
Opis tekstowy tego obrazu

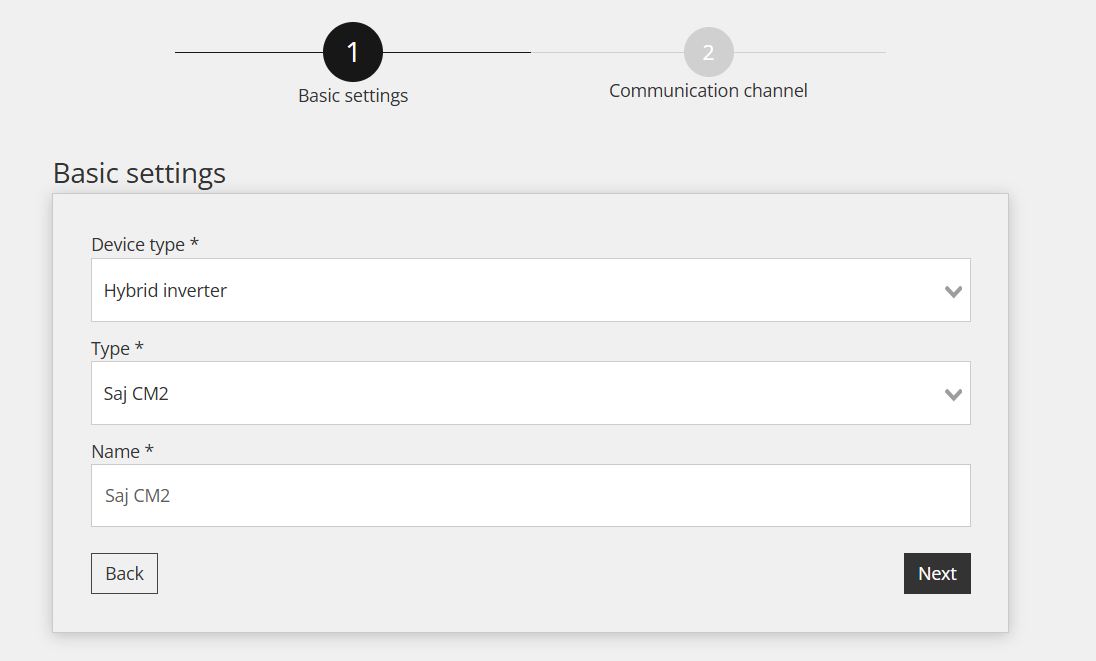

Zrzut ekranu kreatora urządzeń Reduxi Configurator, krok 1 Basic settings. Wskaźnik kroków: 1 Basic settings (aktywny), 2 Communication channel (wyszarzony). Nagłówek: Basic settings. Pola: Device type *: Hybrid inverter; Type *: Saj CM2; Name *: Saj CM2. Przyciski: Back, Next.
4.2 Ustawienia komunikacji
Wpisz Modbus ID i adres IP uzyskane z systemu SAJ CM2.
Opis tekstowy tego obrazu

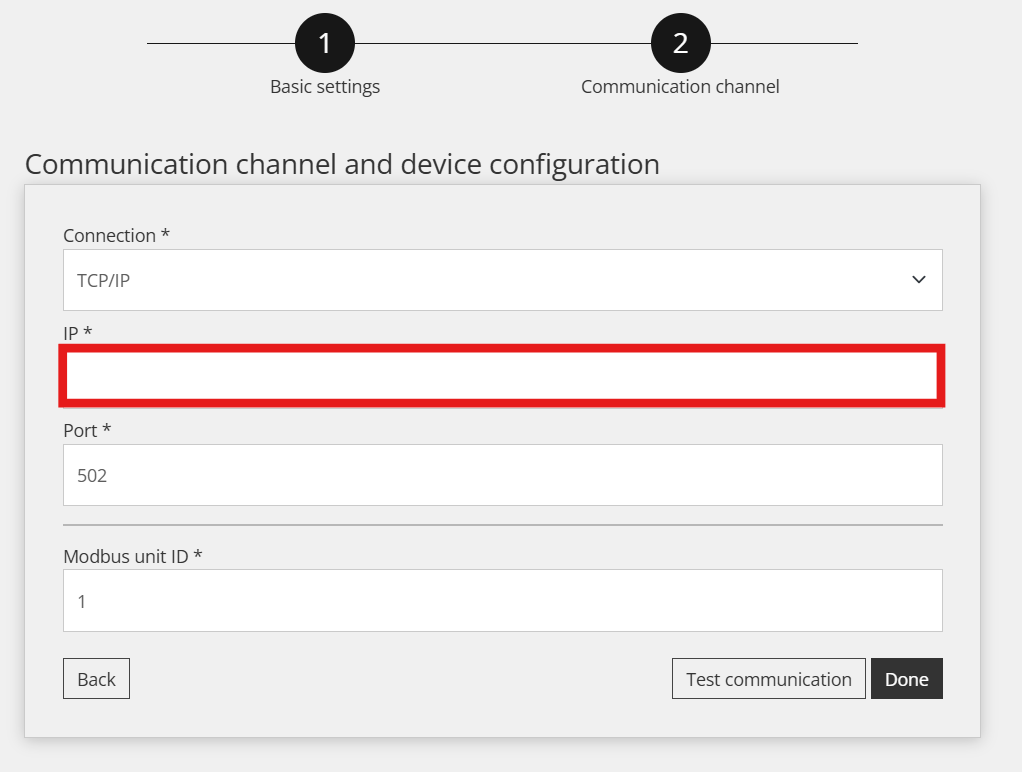

Zrzut ekranu kreatora urządzeń Reduxi Configurator, krok 2 Communication channel. Wskaźnik kroków: 1 Basic settings, 2 Communication channel (aktywny). Nagłówek: Communication channel and device configuration. Pola: Connection *: TCP/IP; IP *: puste, zaznaczone czerwoną ramką; Port *: 502; Modbus unit ID *: 1. Przyciski: Back, Test communication, Done.
4.3 Test komunikacji
Kliknij Test communication na dole kreatora. Test jednorazowo odczytuje dane z SAJ CM2 i niczego nie zapisuje. Jeśli test się powiedzie, kliknij Done: urządzenie powstaje dopiero po kliknięciu Done.
Opis tekstowy tego obrazu
Zrzut ekranu dolnego paska przycisków strony Reduxi Configurator. Po lewej: przycisk 'Back'. Po prawej: przycisk 'Test communication' (zaznaczony cyjanową ramką) i ciemny przycisk 'Done'.
Opis tekstowy tego obrazu
Zrzut ekranu strony 'Communication channel and device configuration' w Reduxi Configurator. Connection *: TCP/IP (lista rozwijana). IP *: 192.168.50.243, z przyciskiem 'Scan for IP'. Port *: 502, z przyciskiem 'Test port'. Modbus unit ID *: 1. Przyciski na dole: Back (po lewej), Test communication i Done (po prawej). Przycisk Done jest zaznaczony cyjanową ramką.
Jeśli test się nie powiedzie, sprawdź, czy podano poprawny Modbus ID i adres IP. Jeśli problem nie ustępuje, skontaktuj się z zespołem wsparcia Reduxi.
5 Sprawdzenie odczytów
5.1 Ostatnie pomiary
Po nawiązaniu komunikacji sprawdź dodatkowo wartości w sekcji Devices – SAJ CM2 w Reduxi Configurator.
Opis tekstowy tego obrazu

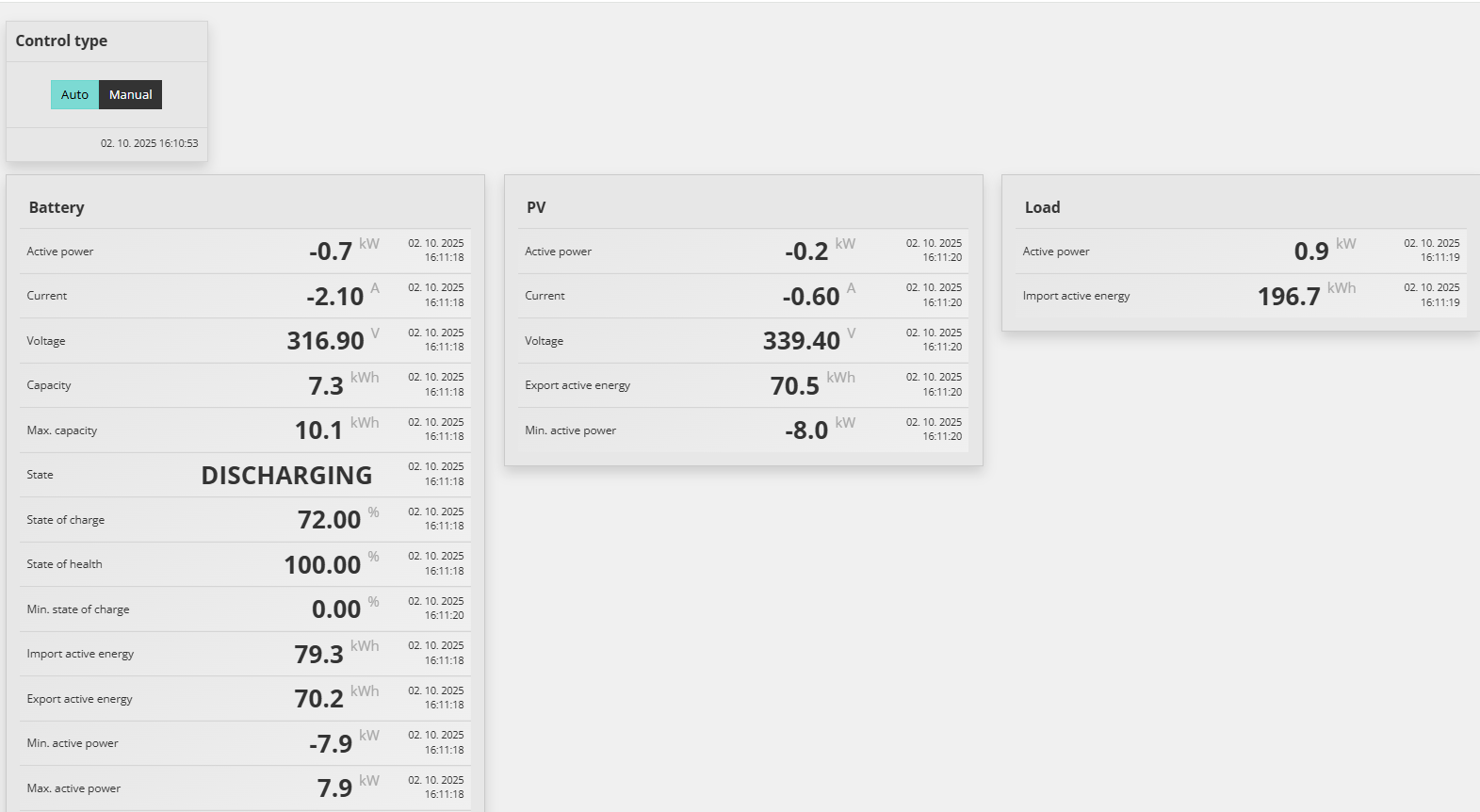

Zrzut ekranu widoku Last measurements w Reduxi Configurator dla SAJ CM2 (nagłówek strony i menu po lewej nie są częścią obrazu). Karta Control type: przełącznik Auto (podświetlony na zielono) i Manual; znacznik czasu 02. 10. 2025 16:10:53. Karta Battery: Active power: -0.7 kW; Current: -2.10 A; Voltage: 316.90 V; Capacity: 7.3 kWh; Max. capacity: 10.1 kWh; State: DISCHARGING; State of charge: 72.00 %; State of health: 100.00 %; Min. state of charge: 0.00 %; Import active energy: 79.3 kWh; Export active energy: 70.2 kWh; Min. active power: -7.9 kW; Max. active power: 7.9 kW. Karta PV: Active power: -0.2 kW; Current: -0.60 A; Voltage: 339.40 V; Export active energy: 70.5 kWh; Min. active power: -8.0 kW. Karta Load: Active power: 0.9 kW; Import active energy: 196.7 kWh. Znaczniki czasu to 02. 10. 2025, między 16:11:18 a 16:11:20.
5.2 Włączenie sterowania przez Reduxi
Aby korzystać z zaawansowanego sterowania baterią, zintegruj urządzenie ze strategią Reduxi. W sekcji Devices – SAJ CM2 w Reduxi Configurator ustaw control type na AUTO. Dopiero wtedy polecenia strategii wpływają na baterię.
Aby uzyskać maksymalną elastyczność i obniżyć koszty energii dzięki cenom dynamicznym i taryfom dynamicznym, należy zdefiniować strategię zgodnie z opisem w Strategie dla sterownika Reduxi Controller.
Po dodaniu urządzenia możesz je również monitorować i sterować nim w aplikacji Reduxi.
✓ Podsumowanie
Przygotowanie (punkty 1–2): Skorzystaj z instrukcji SAJ CM2. Podłącz CM2 do lokalnego routera przez Ethernet, w tej samej sieci co Reduxi Controller.
SAJ CM2 (punkt 2): Modbus TCP/IP musi być otwarty. Port 502 otwiera się automatycznie. Zapisz adres IP i Modbus ID.
Dodawanie do Reduxi (punkty 3–4): Zaloguj się do interfejsu internetowego Reduxi. Dodaj urządzenie, wpisz Modbus ID i adres IP, a następnie uruchom Test communication.
Uruchomienie (punkt 5): Sprawdź ostatnie pomiary. Ustaw control type na AUTO i zdefiniuj strategię.
→ Typowe problemy
| Problem | Rozwiązanie |
|---|---|
| Test komunikacji kończy się błędem | Sprawdź Modbus ID i adres IP. Sprawdź, czy SAJ CM2 i Reduxi Controller znajdują się w tej samej sieci. Sprawdź, czy Modbus TCP/IP jest otwarty. |
| Open configurator nie otwiera się lub pozostaje pusty | Tunel nie jest jeszcze aktywny. Odczekać około 30 sekund i sprawdzić, czy sterownik jest online. |
Logowanie jako admin jest odrzucane |
Hasło zostało zmienione podczas instalacji. Należy zapytać instalatora. Hasło do konta Reduxi tutaj nie działa. |
reduxi.local się nie ładuje |
Urządzenie nie jest w tej samej sieci co sterownik. Należy użyć adresu IP lub połączenia tunelowego. |
| Test komunikacji kończy się błędem, urządzenie jest offline | Sprawdzić dostępność, adres IP / port / unit ID oraz to, czy protokół jest włączony w urządzeniu. |
