Definições da bateria Victron
Definições da bateria Victron para o Reduxi: definições ESS, Modbus TCP e unit ID no dispositivo GX.
1 Documentação técnica
Documentos da Victron para a ligação Modbus TCP e as definições ESS:
- Lista de registos Modbus-TCP (XLSX) – Lista de registos. O separador Unit ID mapping mostra que unit ID pertence a cada dispositivo.
- Data communication with Victron Energy products (PDF) – Documento técnico com a secção Modbus-TCP.
- Modbus-TCP FAQ – Como ativar o Modbus-TCP num dispositivo GX.
- Manual do Energy Storage System (ESS) – Descrição das definições ESS no dispositivo GX.
2 Equipamento necessário
Necessita de:
- Dispositivo Victron GX com o sistema de baterias Victron ligado
- Reduxi Controller
- Ligação de rede (Ethernet) entre o dispositivo GX, o Reduxi Controller e o seu router
- Portátil ou tablet com acesso à internet para configurar o dispositivo no Reduxi
3 Definições no dispositivo Victron GX
Efetue estas definições no menu do dispositivo GX. As capturas de ecrã mostram a Remote Console do dispositivo GX.
3.1 Definições ESS

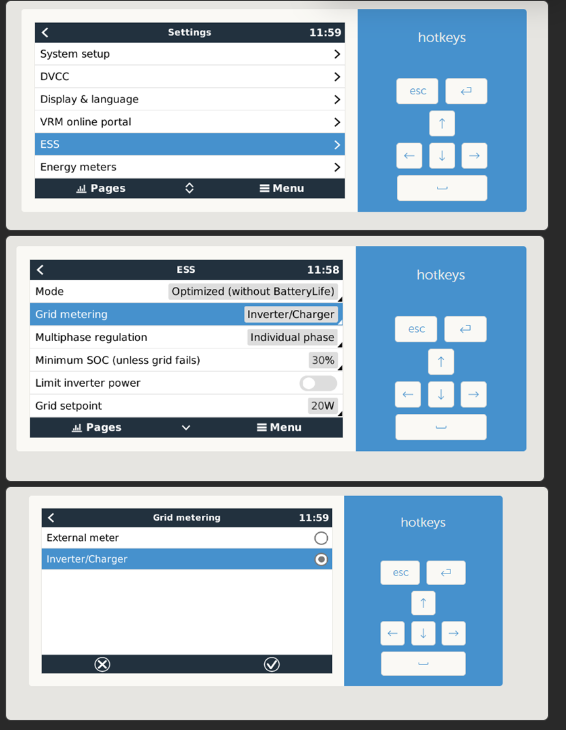

Abra Settings – ESS. Em Grid metering, selecione Inverter/Charger e confirme.
As capturas de ecrã mostram estes valores ESS:
| Definição | Valor |
|---|---|
| Mode | Optimized (without BatteryLife) |
| Grid metering | Inverter/Charger |
| Multiphase regulation | Individual phase |
| Minimum SOC (unless grid fails) | 30% |
| Limit inverter power | Off |
| Grid setpoint | 20 W |
Descrição em texto desta imagem
Três capturas de ecrã da Victron Remote Console sobrepostas, cada uma com um painel azul de atalhos à direita (botões esc e enter, botões de setas, barra de espaço). Em cima: página Settings, hora 11:59: System setup; DVCC; Display & language; VRM online portal; ESS (realçado a azul); Energy meters. Ao meio: página ESS, hora 11:58: Mode: Optimized (without BatteryLife); Grid metering: Inverter/Charger (realçado); Multiphase regulation: Individual phase; Minimum SOC (unless grid fails): 30%; Limit inverter power: off (interruptor); Grid setpoint: 20W. Em baixo: página Grid metering, hora 11:59, com duas opções de botão de opção: External meter (não selecionada) e Inverter/Charger (realçada, selecionada). Ícones da barra inferior: uma cruz (cancelar) e um visto (confirmar).
3.2 Ativar o Modbus TCP e ler o unit ID

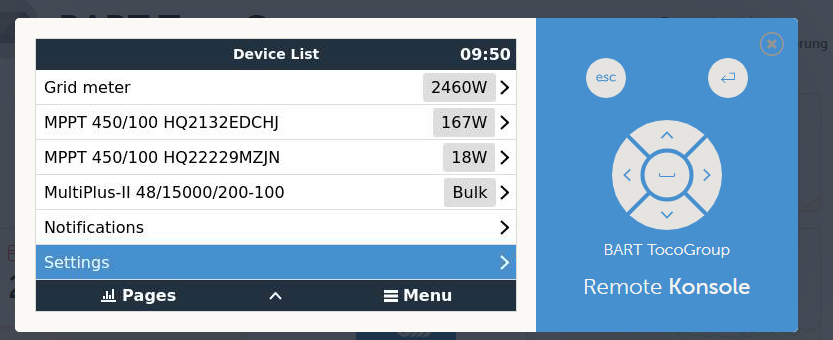

Abra a Device List e selecione Settings.
Descrição em texto desta imagem
Captura de ecrã da Victron Remote Console, página Device List, hora 09:50. Linhas: Grid meter 2460W; MPPT 450/100 HQ2132EDCHJ 167W; MPPT 450/100 HQ22229MZJN 18W; MultiPlus-II 48/15000/200-100 Bulk; Notifications (seta); Settings (realçado a azul, seta). Barra inferior: Pages, seta para cima, Menu. À direita: painel azul com botões esc e enter, um teclado direcional, o texto BART TocoGroup e Remote Konsole.

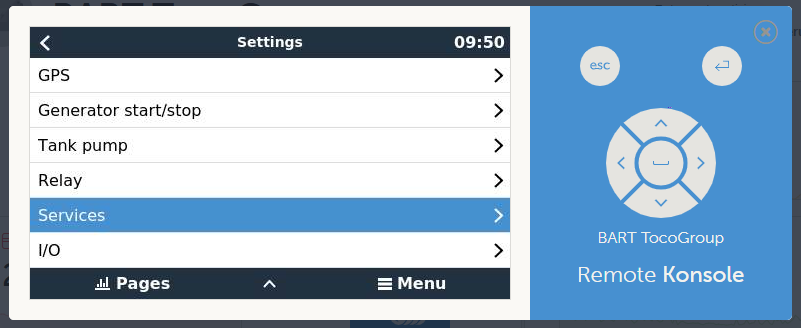

Selecione Services.
Descrição em texto desta imagem
Captura de ecrã da Victron Remote Console. À esquerda: menu Settings do dispositivo GX com a hora 09:50 e uma seta de retrocesso. Lista: GPS; Generator start/stop; Tank pump; Relay; Services (realçado a azul); I/O; cada um com uma seta à direita. Barra inferior: Pages, uma seta para cima, Menu. À direita: painel azul com os botões esc e enter, um teclado direcional redondo com setas, o texto BART TocoGroup e o texto Remote Konsole.

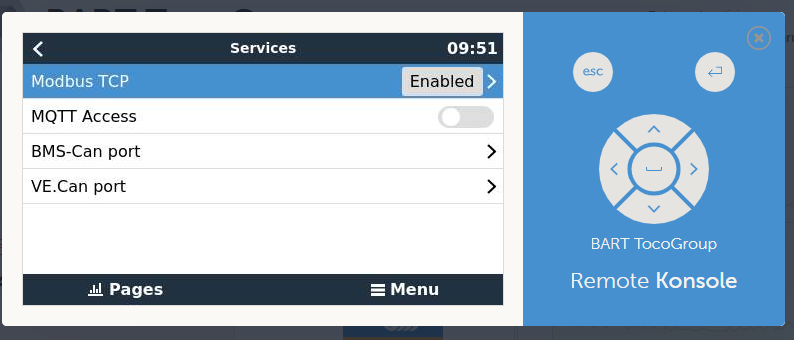

Defina Modbus TCP como Enabled. Depois, abra a entrada Modbus TCP.
Descrição em texto desta imagem
Captura de ecrã da Victron Remote Console, página Services, hora 09:51, com uma seta de retrocesso. Linhas: Modbus TCP: Enabled (realçado a azul); MQTT Access: off (interruptor); BMS-Can port (seta); VE.Can port (seta). Barra inferior: Pages, Menu. À direita: painel azul com os botões esc e enter, um teclado direcional, o texto BART TocoGroup e Remote Konsole.

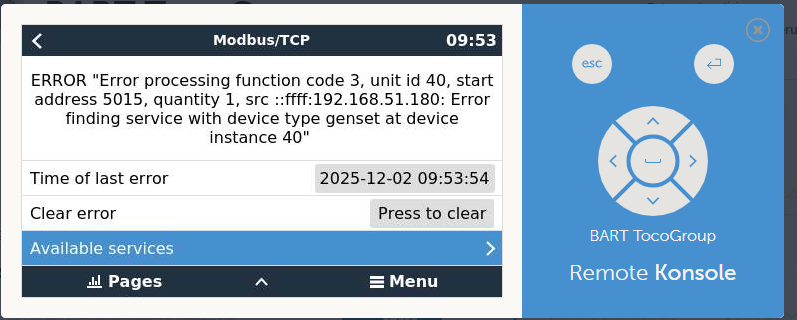

Selecione Available services.
Descrição em texto desta imagem
Captura de ecrã da Victron Remote Console, página Modbus/TCP, hora 09:53, com uma seta de retrocesso. Texto de erro: ERROR "Error processing function code 3, unit id 40, start address 5015, quantity 1, src ::ffff:192.168.51.180: Error finding service with device type genset at device instance 40". Linhas: Time of last error: 2025-12-02 09:53:54; Clear error: botão Press to clear; Available services (realçado a azul, seta à direita). Barra inferior: Pages, seta para cima, Menu. À direita: painel azul com os botões esc e enter, um teclado direcional, o texto BART TocoGroup e Remote Konsole.

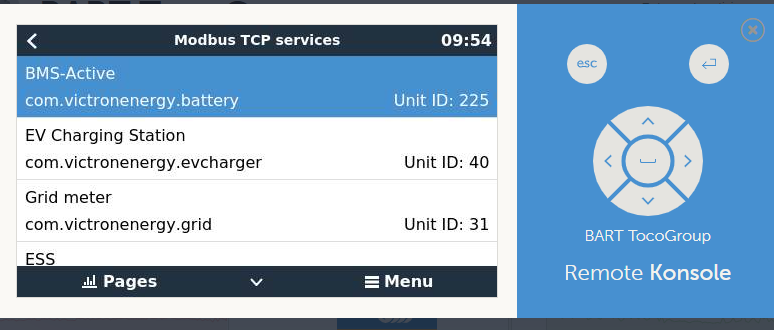

Em Available services, vê os dispositivos ligados com os respetivos unit IDs. Mais tarde, vai precisar do unit ID da bateria no Reduxi como endereço Modbus.
Descrição em texto desta imagem
Captura de ecrã da Victron Remote Console, página Modbus TCP services, hora 09:54. Lista: BMS-Active, com.victronenergy.battery, Unit ID: 225 (realçado a azul); EV Charging Station, com.victronenergy.evcharger, Unit ID: 40; Grid meter, com.victronenergy.grid, Unit ID: 31; ESS (cortado, sem mais dados visíveis). Barra inferior: Pages, seta para baixo, Menu. À direita: painel azul com os botões esc e enter, um teclado direcional, o texto BART TocoGroup e Remote Konsole.
| Service | Unit ID na captura de ecrã |
|---|---|
BMS-Active (com.victronenergy.battery) |
225 |
EV Charging Station (com.victronenergy.evcharger) |
40 |
Grid meter (com.victronenergy.grid) |
31 |
4 Iniciar sessão na interface web do Reduxi
Pode abrir a interface web do Reduxi de duas formas:
Descrição em texto desta imagem
Captura de ecrã de três ecrãs da aplicação móvel Reduxi lado a lado, com caixas ciano e indicadores numéricos de 2 a 4. Ecrã da esquerda (dashboard, tema escuro): ícone de menu no canto superior esquerdo assinalado com uma caixa e o indicador 2; logótipo 'reduxi'; separadores 'Real time data' (ativo) e 'Statistics'; preço 5.79 € e temperatura 3.2 °C; diagrama de fluxo de energia com uma casa ao centro (-1.25 kW) e ícones com os valores 69.0 W, 1.3 kW, 1.1 kW (anel vermelho), -165.0 W com 97 % (anel vermelho) e valores de 0.0 W em baixo; separadores 'Power' e 'Energy'; navegação inferior: Dashboard, Diagnostics, Device control, Settings. Ecrã central (menu lateral): logótipo 'reduxi', 'Number of locations: 1233', título 'Reduxi device management', entradas '+ Add Reduxi location' e 'Reduxi devices' (assinalada com uma caixa e o indicador 3), depois 'My profile' e 'About app'. Ecrã da direita (página do dispositivo): Back; imagem de um controlador Reduxi preto com duas portas Ethernet; estado 'Connected'; cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'; cartão 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' com o botão 'Activate tunnel connection' (assinalado com uma caixa e o indicador 4); cartão 'Unit details' com o campo 'Unit ID'.
Descrição em texto desta imagem
Captura de ecrã composta por duas partes lado a lado. Parte da esquerda: ecrã da aplicação móvel Reduxi sobre fundo escuro. Em cima: botão Back; imagem de um controlador Reduxi preto com duas portas Ethernet e um bloco de terminais; estado 'Connected' com um ícone de Wi-Fi. Cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'. Cartão 'Connect to configurator' com um ícone de chave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e o botão 'Open configurator', assinalado com uma caixa ciano e o indicador numérico 5. Por baixo: cartão 'Unit details' com um campo 'Unit ID' (valor não visível). Parte da direita: Reduxi Configurator aberto num navegador, assinalado com uma moldura ciano e o indicador numérico 6. Cabeçalho: seta de voltar, 'Tunnel connection', ícone de recarregar. Barra lateral esquerda com ícones (raio, chip, símbolo de raio, gráfico de barras, roda dentada). Página 'Home' com um ícone de ligação verde. Aviso verde: 'New patch available. Click here to apply.' com um X de fechar. Hora 09:12:56. Diagrama de fluxo de energia com uma casa ao centro (1.700 kW) e ícones para a rede (0.000 kW), solar (1.700 kW), bateria (verde, 0.000 kW e 0.800 kW), um dispositivo à esquerda (0.900 kW), veículo elétrico e um carregador ou dispositivo em baixo. Etiqueta 'Energy manager' em baixo.
http://reduxi.local. O endereço IP do controlador encontra-se na lista de dispositivos do seu router ou na Reduxi app, em Reduxi devices.admin · Palavra-passe: admin (predefinição de fábrica)Descrição em texto desta imagem
Captura de ecrã da página de início de sessão do Reduxi Configurator numa janela do navegador Chrome. A barra de endereços mostra 'Not secure' e 'reduxi.local'; a barra de endereços está assinalada com uma caixa ciano e uma cópia ampliada da mesma (caixa ciano, texto 'Not secure reduxi.local') é mostrada à esquerda, ligada por uma linha ciano. Fundo da página: desenho a linhas cinzento-claras de uma casa com painéis solares (verdes), uma wallbox, um inversor, um automóvel e um carregador. Em cima à esquerda: logótipo 'reduxi configurator'. Caixa de início de sessão ao centro com o título 'Login', um seletor de idioma (bandeira de Inglaterra, 'English'), um campo de nome de utilizador e um campo de palavra-passe, e um botão escuro 'Login'.
Descrição em texto desta imagem
Captura de ecrã da interface web do Reduxi Configurator após o início de sessão, tema claro. Em cima à esquerda: logótipo 'reduxi configurator'. Barra de cabeçalho: 'Home' à esquerda, estado verde 'Connected' no canto superior direito. Barra lateral esquerda: secção 'Devices' expandida com uma lista de entradas, depois as secções recolhidas 'Manager', 'Configuration' e 'Settings'. Área principal: diagrama de fluxo de energia. Casa ao centro com anel, valor 24.20 kW. Ícone de rede em cima à esquerda, 24.20 kW (ponto vermelho na respetiva linha). Ícone solar em cima à direita, valor '-'. Ícone à esquerda (bateria ou dispositivo), 6.700 kW (ponto verde na respetiva linha). Ícones à direita (armazenamento em bateria e um dispositivo), valores '-'. Ícone de EV charger em baixo à esquerda, 31.00 kW. Outro ícone de dispositivo em baixo à direita. Etiqueta 'Energy manager' por baixo da casa.
5 Adicionar a bateria Victron ao Reduxi
Siga estes passos para adicionar a bateria ou para editar um dispositivo existente.
5.1 Definições básicas
Inicie sessão localmente no Reduxi Configurator do controlador (ver Ponto 4) e clique em + Add device.
No primeiro passo (definições básicas), selecione o device type e o type da bateria Victron e introduza um nome à sua escolha. Depois, prima Next.
5.2 Definições de comunicação
Introduza os dados de ligação do dispositivo GX:
| Parâmetro | Valor |
|---|---|
| Ligação | TCP/IP |
| IP | Endereço IP do dispositivo Victron GX |
| Porta |
502 (porta Modbus TCP padrão) |
| Endereço Modbus | Unit ID da bateria, lido em Available services (ver Ponto 3) |
5.3 Testar a comunicação
Clique em Test communication, na parte inferior do assistente. Este botão lê a bateria Victron uma vez e não guarda nada. Se o teste for bem-sucedido, clique em Done: só o botão Done cria o dispositivo.
Descrição em texto desta imagem
Captura de ecrã da barra de botões inferior de uma página do Reduxi Configurator. À esquerda: botão 'Back'. À direita: botão 'Test communication' (assinalado com uma caixa ciano) e botão escuro 'Done'.
Descrição em texto desta imagem
Captura de ecrã da página 'Communication channel and device configuration' do Reduxi Configurator. Connection *: TCP/IP (lista pendente). IP *: 192.168.50.243, com o botão 'Scan for IP'. Port *: 502, com o botão 'Test port'. Modbus unit ID *: 1. Botões em baixo: Back (à esquerda), Test communication e Done (à direita). O botão Done está assinalado com uma caixa ciano.
6 Verificar as leituras
6.1 Últimas medições
Depois de estabelecida a comunicação, verifique os valores da bateria em Devices no Reduxi Configurator.
6.2 Ativar o controlo pelo Reduxi
Para o controlo pelo Reduxi, defina o control type do dispositivo como AUTO em Devices no Reduxi Configurator. Só assim os comandos da estratégia afetam a bateria.
Para reduzir os custos de energia com preços dinâmicos e tarifas dinâmicas, defina uma estratégia conforme descrito em Strategies for Reduxi controller.
✓ Resumo
Preparação (Pontos 1–2): Abra os documentos da Victron e prepare o dispositivo GX, o Reduxi Controller e um portátil.
Dispositivo Victron GX (Ponto 3): Defina Grid metering como Inverter/Charger, ative o Modbus TCP e leia o unit ID da bateria.
Adicionar ao Reduxi (Pontos 4–5): Inicie sessão na interface web do Reduxi, adicione o dispositivo e introduza o IP, a porta 502 e o unit ID.
Colocar em funcionamento (ponto 6): verifique as leituras e defina o control type como AUTO.
→ Problemas frequentes
| Problema | Solução |
|---|---|
| O teste de comunicação falha | Verifique se Modbus TCP está Enabled em Settings – Services no dispositivo GX. Verifique o endereço IP do dispositivo GX, a porta 502 e o unit ID em Available services. |
| A página Modbus/TCP do dispositivo GX mostra um erro | A página mostra o erro e a hora do último erro. Prima Clear error e execute o teste novamente. |
| Open configurator não abre ou fica vazio | O túnel ainda não está ativo. Aguarde cerca de 30 segundos e verifique se o controlador está online. |
O início de sessão com admin é rejeitado |
A palavra-passe foi alterada durante a instalação. Pergunte ao instalador. A palavra-passe da conta Reduxi não funciona aqui. |
reduxi.local não carrega |
O seu dispositivo não está na mesma rede que o controlador. Utilize o endereço IP ou a ligação por túnel. |
| O teste de comunicação falha, o dispositivo aparece offline | Verifique a acessibilidade, o endereço IP / porta / unit ID e se o protocolo está ativado no dispositivo. |
