Como ligar o SAJ CM2 BESS ao controlador Reduxi
Integre o SAJ CM2 BESS no Reduxi Controller através de Modbus TCP. Isto oferece a máxima flexibilidade, custos mais baixos e menor consumo de energia.
Descrição em texto desta imagem

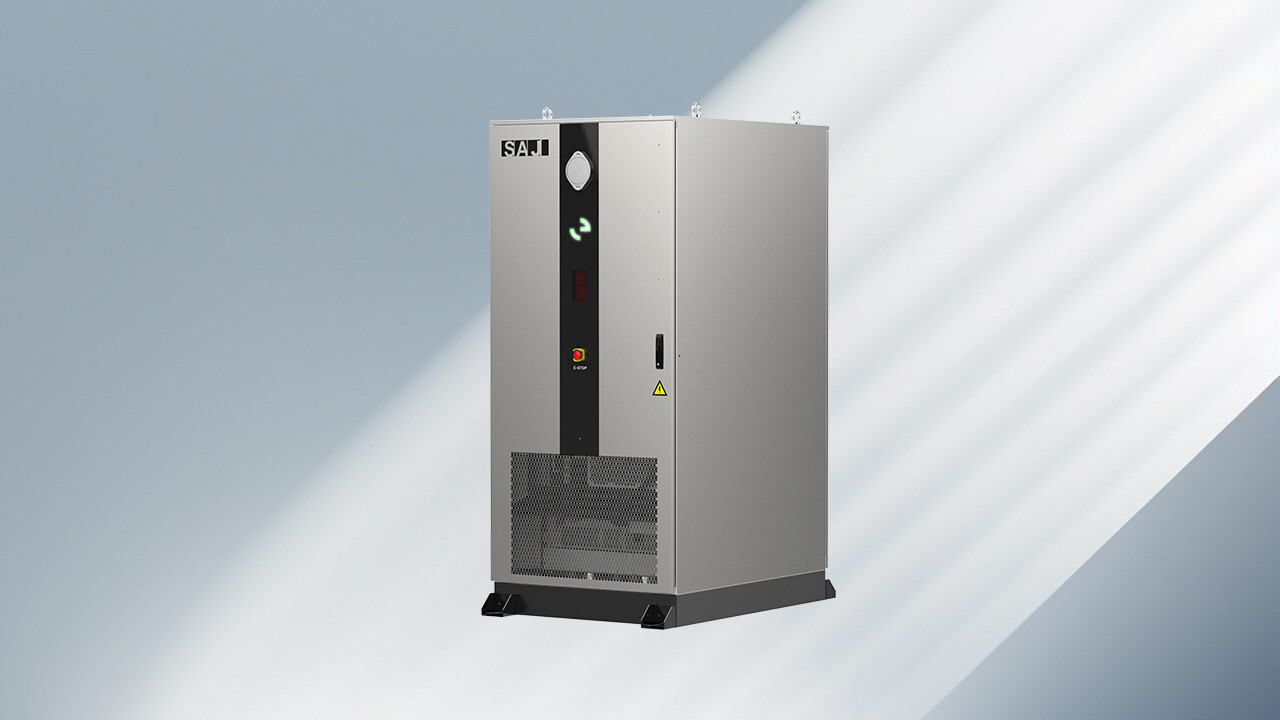

Fotografia do produto SAJ CM2 Smart C&I All-in-One BESS: um armário alto e estreito, cinzento-prateado, com o logótipo SAJ no canto superior esquerdo, uma faixa vertical preta na frente com pequenas luzes indicadoras verdes e vermelhas, um sinal de aviso amarelo junto ao canto inferior direito da porta frontal e uma grelha na parte inferior, assente numa base escura. O fundo é um gradiente azul-acinzentado com riscos de luz diagonais.
1 Preparação
1.1 Documentação técnica
- CM2 Quick Installation Guide – Guia de instalação rápida do SAJ CM2
- CM2 Full Installation Manual – Manual completo do utilizador do SAJ CM2
- SAJ CM2 series product page – Página do produto Smart C&I All-in-One BESS
1.2 Equipamento necessário
- Reduxi Controller
- Sistema de baterias SAJ CM2 (CM2-EMS BESS)
- Cabo Ethernet e um router local
- Portátil ou tablet com acesso à internet para configurar o dispositivo no Reduxi
2 Ligar o SAJ CM2 ao Reduxi Controller
2.1 Requisitos
Para que o CM2-EMS BESS comunique com o Reduxi Controller, são necessárias duas condições:
- O Modbus TCP/IP tem de estar aberto.
- O endereço IP do sistema de baterias SAJ CM2.
2.2 Ligar o SAJ CM2 à rede local
O SAJ CM2 e o Reduxi Controller têm de estar na mesma rede.
- Ligue o CM2 BESS ao router local através de Ethernet. Para instruções detalhadas, consulte o manual do CM2.
- A porta 502 do Modbus no CM2 abre automaticamente quando o liga através de Ethernet.
Descrição em texto desta imagem

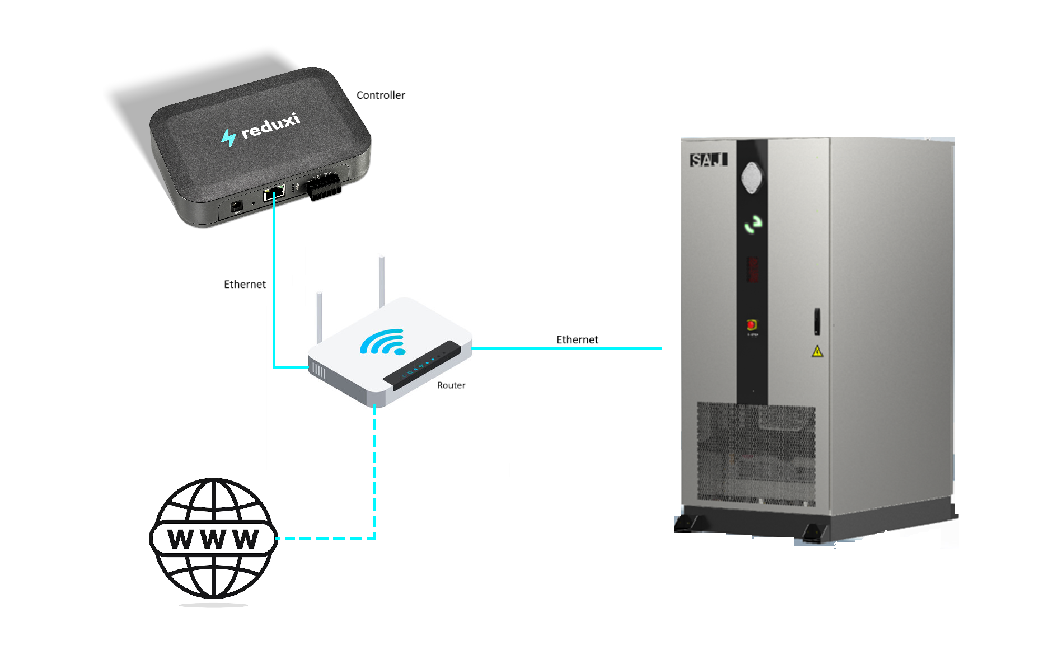

Diagrama da ligação de rede entre um Reduxi Controller, um router e um armário de baterias SAJ CM2, sobre fundo branco. Em cima à esquerda: Reduxi Controller preto com o logótipo reduxi, etiqueta Controller. Ao centro: router Wi-Fi branco com duas antenas, etiqueta Router. À direita: armário de baterias cinzento e alto com o logótipo SAJ na parte superior, faixa frontal preta e grelha de ventilação na parte inferior. Linhas: linha azul contínua com a etiqueta Ethernet do Controller até ao Router; linha azul contínua com a etiqueta Ethernet do Router até ao armário SAJ; linha tracejada azul-clara do Router até um ícone de globo com as letras WWW (internet).
3 Iniciar sessão na interface web do Reduxi
Pode abrir a interface web do Reduxi de duas formas:
Descrição em texto desta imagem
Captura de ecrã de três ecrãs da aplicação móvel Reduxi lado a lado, com caixas ciano e indicadores numéricos de 2 a 4. Ecrã da esquerda (dashboard, tema escuro): ícone de menu no canto superior esquerdo assinalado com uma caixa e o indicador 2; logótipo 'reduxi'; separadores 'Real time data' (ativo) e 'Statistics'; preço 5.79 € e temperatura 3.2 °C; diagrama de fluxo de energia com uma casa ao centro (-1.25 kW) e ícones com os valores 69.0 W, 1.3 kW, 1.1 kW (anel vermelho), -165.0 W com 97 % (anel vermelho) e valores de 0.0 W em baixo; separadores 'Power' e 'Energy'; navegação inferior: Dashboard, Diagnostics, Device control, Settings. Ecrã central (menu lateral): logótipo 'reduxi', 'Number of locations: 1233', título 'Reduxi device management', entradas '+ Add Reduxi location' e 'Reduxi devices' (assinalada com uma caixa e o indicador 3), depois 'My profile' e 'About app'. Ecrã da direita (página do dispositivo): Back; imagem de um controlador Reduxi preto com duas portas Ethernet; estado 'Connected'; cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'; cartão 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' com o botão 'Activate tunnel connection' (assinalado com uma caixa e o indicador 4); cartão 'Unit details' com o campo 'Unit ID'.
Descrição em texto desta imagem
Captura de ecrã composta por duas partes lado a lado. Parte da esquerda: ecrã da aplicação móvel Reduxi sobre fundo escuro. Em cima: botão Back; imagem de um controlador Reduxi preto com duas portas Ethernet e um bloco de terminais; estado 'Connected' com um ícone de Wi-Fi. Cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'. Cartão 'Connect to configurator' com um ícone de chave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e o botão 'Open configurator', assinalado com uma caixa ciano e o indicador numérico 5. Por baixo: cartão 'Unit details' com um campo 'Unit ID' (valor não visível). Parte da direita: Reduxi Configurator aberto num navegador, assinalado com uma moldura ciano e o indicador numérico 6. Cabeçalho: seta de voltar, 'Tunnel connection', ícone de recarregar. Barra lateral esquerda com ícones (raio, chip, símbolo de raio, gráfico de barras, roda dentada). Página 'Home' com um ícone de ligação verde. Aviso verde: 'New patch available. Click here to apply.' com um X de fechar. Hora 09:12:56. Diagrama de fluxo de energia com uma casa ao centro (1.700 kW) e ícones para a rede (0.000 kW), solar (1.700 kW), bateria (verde, 0.000 kW e 0.800 kW), um dispositivo à esquerda (0.900 kW), veículo elétrico e um carregador ou dispositivo em baixo. Etiqueta 'Energy manager' em baixo.
http://reduxi.local. O endereço IP do controlador encontra-se na lista de dispositivos do seu router ou na Reduxi app, em Reduxi devices.admin · Palavra-passe: admin (predefinição de fábrica)Descrição em texto desta imagem
Captura de ecrã da página de início de sessão do Reduxi Configurator numa janela do navegador Chrome. A barra de endereços mostra 'Not secure' e 'reduxi.local'; a barra de endereços está assinalada com uma caixa ciano e uma cópia ampliada da mesma (caixa ciano, texto 'Not secure reduxi.local') é mostrada à esquerda, ligada por uma linha ciano. Fundo da página: desenho a linhas cinzento-claras de uma casa com painéis solares (verdes), uma wallbox, um inversor, um automóvel e um carregador. Em cima à esquerda: logótipo 'reduxi configurator'. Caixa de início de sessão ao centro com o título 'Login', um seletor de idioma (bandeira de Inglaterra, 'English'), um campo de nome de utilizador e um campo de palavra-passe, e um botão escuro 'Login'.
Descrição em texto desta imagem
Captura de ecrã da interface web do Reduxi Configurator após o início de sessão, tema claro. Em cima à esquerda: logótipo 'reduxi configurator'. Barra de cabeçalho: 'Home' à esquerda, estado verde 'Connected' no canto superior direito. Barra lateral esquerda: secção 'Devices' expandida com uma lista de entradas, depois as secções recolhidas 'Manager', 'Configuration' e 'Settings'. Área principal: diagrama de fluxo de energia. Casa ao centro com anel, valor 24.20 kW. Ícone de rede em cima à esquerda, 24.20 kW (ponto vermelho na respetiva linha). Ícone solar em cima à direita, valor '-'. Ícone à esquerda (bateria ou dispositivo), 6.700 kW (ponto verde na respetiva linha). Ícones à direita (armazenamento em bateria e um dispositivo), valores '-'. Ícone de EV charger em baixo à esquerda, 31.00 kW. Outro ícone de dispositivo em baixo à direita. Etiqueta 'Energy manager' por baixo da casa.
4 Adicionar o SAJ CM2 ao Reduxi
Siga estes passos para adicionar um novo SAJ CM2 ou para editar um já existente.
4.1 Definições básicas
Inicie sessão localmente no Reduxi Configurator do controlador (ver Ponto 3) e clique em + Add device.
Descrição em texto desta imagem
Captura de ecrã da barra lateral esquerda do Reduxi Configurator. Em cima: logótipo reduxi com o texto CONFIGURATOR. Secções recolhidas: Devices (ícone de mais) e Strategies (ícone de mais). Abaixo, dois botões lado a lado: Add device (ícone de mais, assinalado com uma caixa de realce azul) e Add strategy (ícone de mais). Abaixo deles, duas entradas: Settings e Profile. A área à direita da barra lateral está vazia, a branco.
No primeiro passo (definições básicas), selecione os parâmetros básicos do dispositivo:
- Device type:
Hybrid Inverter - Tipo:
SAJ CM2 - Nome: um nome de acordo com o modelo
Descrição em texto desta imagem

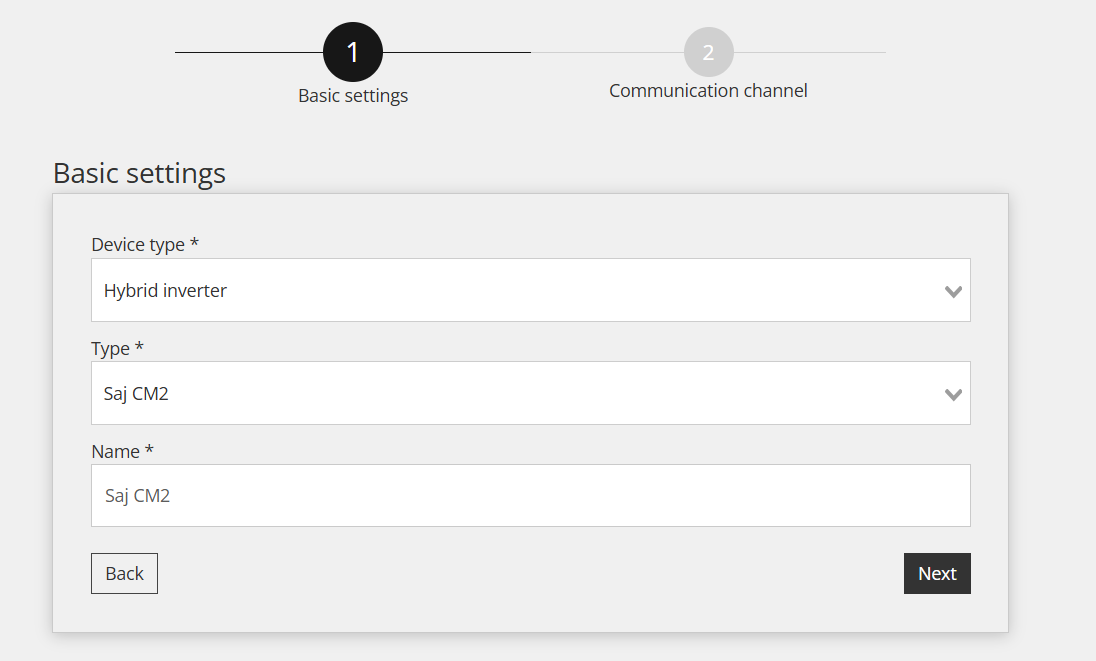

Captura de ecrã do assistente de dispositivos do Reduxi Configurator, passo 1 Basic settings. Indicador de passos: 1 Basic settings (ativo), 2 Communication channel (a cinzento). Título: Basic settings. Campos: Device type *: Hybrid inverter; Type *: Saj CM2; Name *: Saj CM2. Botões: Back, Next.
4.2 Definições de comunicação
Introduza o Modbus ID e o endereço IP que obteve do sistema SAJ CM2.
Descrição em texto desta imagem

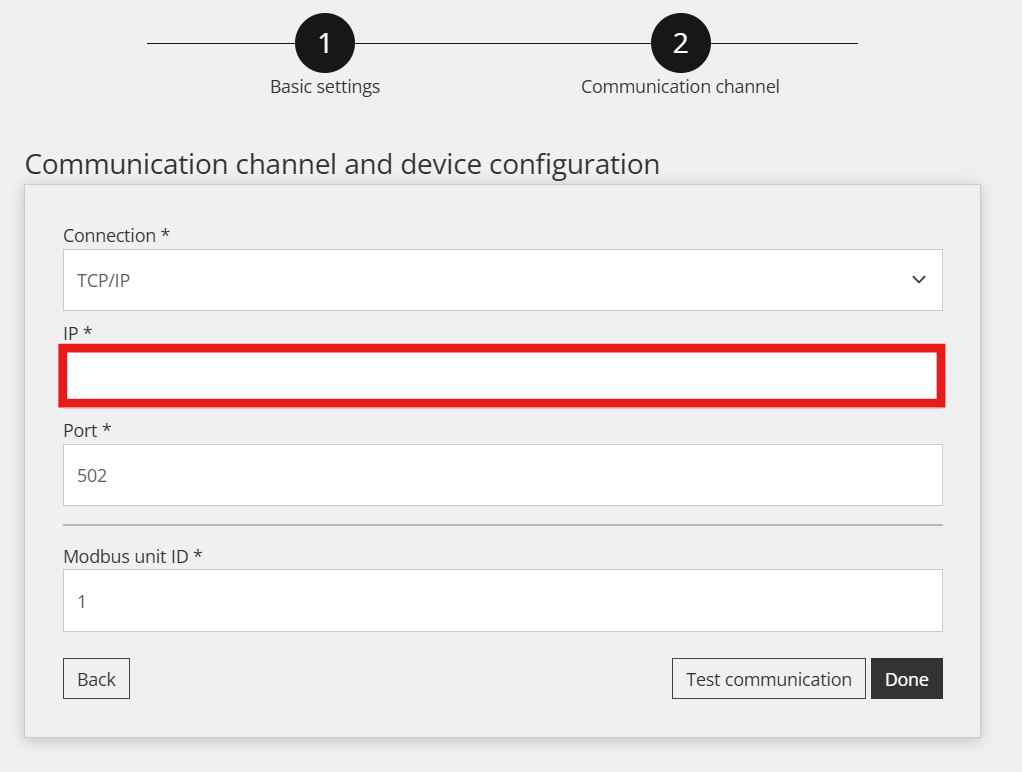

Captura de ecrã do assistente de dispositivos do Reduxi Configurator, passo 2 Communication channel. Indicador de passos: 1 Basic settings, 2 Communication channel (ativo). Título: Communication channel and device configuration. Campos: Connection *: TCP/IP; IP *: vazio, destacado com uma caixa vermelha; Port *: 502; Modbus unit ID *: 1. Botões: Back, Test communication, Done.
4.3 Testar a comunicação
Clique em Test communication na parte inferior do assistente. Este teste lê o SAJ CM2 uma vez e não guarda nada. Se o teste for bem-sucedido, clique em Done: só o botão Done cria o dispositivo.
Descrição em texto desta imagem
Captura de ecrã da barra de botões inferior de uma página do Reduxi Configurator. À esquerda: botão 'Back'. À direita: botão 'Test communication' (assinalado com uma caixa ciano) e botão escuro 'Done'.
Descrição em texto desta imagem
Captura de ecrã da página 'Communication channel and device configuration' do Reduxi Configurator. Connection *: TCP/IP (lista pendente). IP *: 192.168.50.243, com o botão 'Scan for IP'. Port *: 502, com o botão 'Test port'. Modbus unit ID *: 1. Botões em baixo: Back (à esquerda), Test communication e Done (à direita). O botão Done está assinalado com uma caixa ciano.
Se o teste falhar, verifique se introduziu corretamente o Modbus ID e o endereço IP. Se o problema persistir, contacte a equipa de suporte da Reduxi.
5 Verificar as leituras
5.1 Últimas medições
Depois de estabelecida a comunicação, verifique, como teste adicional, os valores em Devices – SAJ CM2 no Reduxi Configurator.
Descrição em texto desta imagem

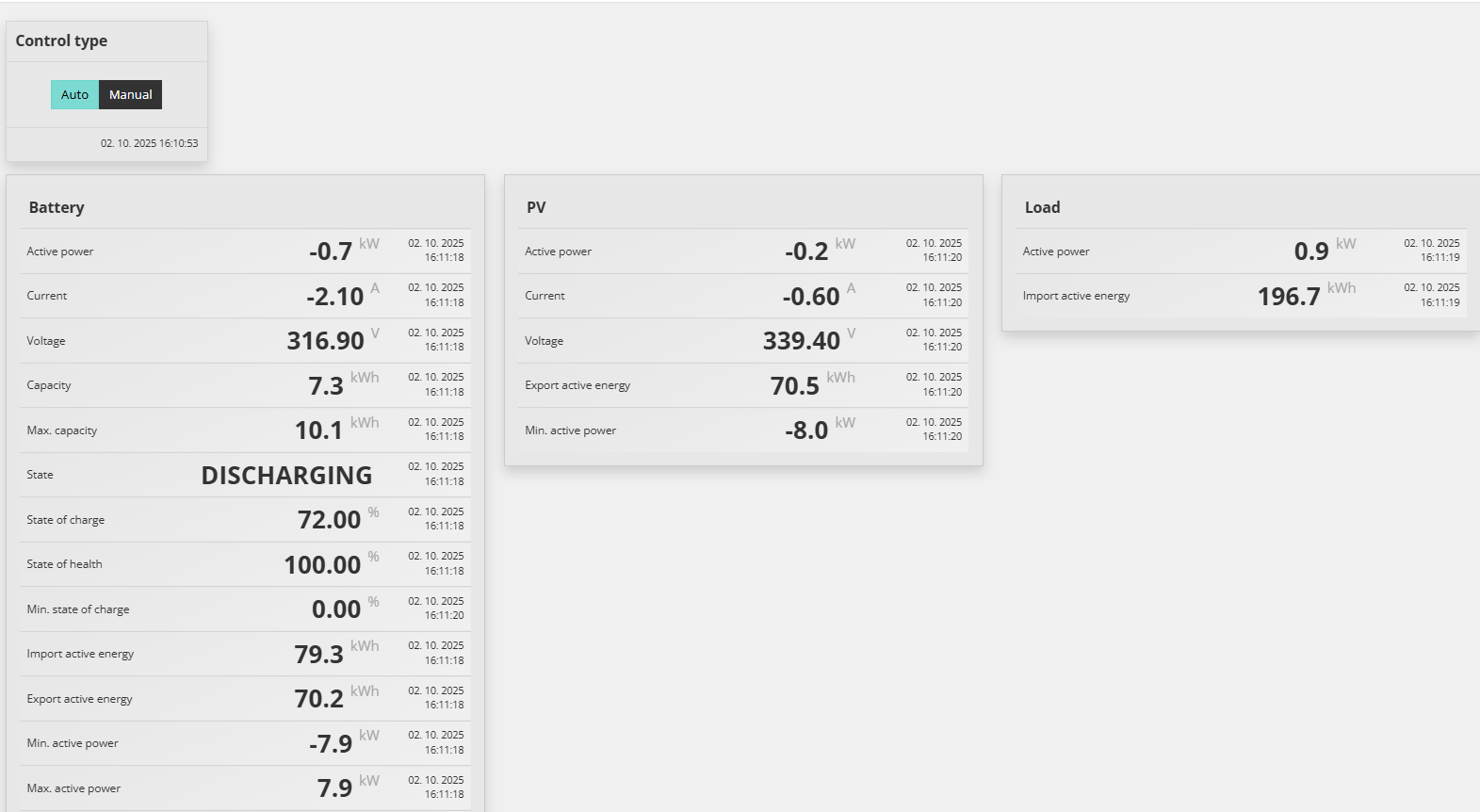

Captura de ecrã da vista Last measurements do SAJ CM2 no Reduxi Configurator (o cabeçalho da página e o menu esquerdo não fazem parte da imagem). Cartão Control type: interruptor Auto (destacado a verde) e Manual; data e hora 02. 10. 2025 16:10:53. Cartão Battery: Active power: -0,7 kW; Current: -2,10 A; Voltage: 316,90 V; Capacity: 7,3 kWh; Max. capacity: 10,1 kWh; State: DISCHARGING; State of charge: 72,00 %; State of health: 100,00 %; Min. state of charge: 0,00 %; Import active energy: 79,3 kWh; Export active energy: 70,2 kWh; Min. active power: -7,9 kW; Max. active power: 7,9 kW. Cartão PV: Active power: -0,2 kW; Current: -0,60 A; Voltage: 339,40 V; Export active energy: 70,5 kWh; Min. active power: -8,0 kW. Cartão Load: Active power: 0,9 kW; Import active energy: 196,7 kWh. As datas e horas são 02. 10. 2025, entre as 16:11:18 e as 16:11:20.
5.2 Ativar o controlo pelo Reduxi
Para o controlo avançado da bateria, integre o dispositivo na estratégia Reduxi. Em Devices – SAJ CM2 no Reduxi Configurator, defina o control type como AUTO. Só assim os comandos da estratégia afetam a bateria.
Para obter a máxima flexibilidade e reduzir os custos de energia com preços e tarifas dinâmicos, defina uma estratégia conforme descrito em Estratégias para o Reduxi Controller.
Depois de adicionar o dispositivo, também pode monitorizá-lo e controlá-lo na aplicação Reduxi.
✓ Resumo
Preparação (pontos 1–2): Utilize os manuais do SAJ CM2. Ligue o CM2 ao router local através de Ethernet, na mesma rede do Reduxi Controller.
SAJ CM2 (ponto 2): O Modbus TCP/IP tem de estar aberto. A porta 502 abre automaticamente. Anote o endereço IP e o Modbus ID.
Adicionar ao Reduxi (pontos 3–4): Inicie sessão na interface web do Reduxi. Adicione o dispositivo, introduza o Modbus ID e o endereço IP e execute o Test communication.
Colocar em funcionamento (Ponto 5): Verifique as últimas medições. Defina o tipo de controlo como AUTO e defina uma estratégia.
→ Problemas frequentes
| Problema | Solução |
|---|---|
| O teste de comunicação falha | Verifique o Modbus ID e o endereço IP. Verifique se o SAJ CM2 e o Reduxi Controller estão na mesma rede. Verifique se o Modbus TCP/IP está aberto. |
| Open configurator não abre ou fica vazio | O túnel ainda não está ativo. Aguarde cerca de 30 segundos e verifique se o controlador está online. |
O início de sessão com admin é rejeitado |
A palavra-passe foi alterada durante a instalação. Pergunte ao instalador. A palavra-passe da conta Reduxi não funciona aqui. |
reduxi.local não carrega |
O seu dispositivo não está na mesma rede que o controlador. Utilize o endereço IP ou a ligação por túnel. |
| O teste de comunicação falha, o dispositivo aparece offline | Verifique a acessibilidade, o endereço IP / porta / unit ID e se o protocolo está ativado no dispositivo. |
